Как проверить инвертор на мониторе

Что может быть сломано

Причин много, и они бывают разными по степени сложности. От разбитой матрицы, до неисправности инвертора.

Типичные неисправности:

  1. Монитор гаснет при включении;
  2. Не включается;
  3. Полосы на экране;
  4. Выключается через несколько минут работы;
  5. Во время работы издает разные звуки и выключается.

Визуальный осмотр

Это один из главных факторов хорошей диагностики

Обратите внимание на шнур питания, в порядке ли он? Нет ли повреждений изоляции, сильно согнутых участков провода? После вскрытия блока питания и монитора нужно внимательно осмотреть все внутренности устройства. Особое внимание уделите на предмет наличия вздутых конденсаторов, обугленных резисторов или на наличие плохой пайки контактов

Пример разбитой матрицы. Ремонт нерентабелен.

Поиск неисправности

Теперь начинается непосредственный ремонт Led подсветки телевизора: для этого вам нужно по контуру отщелкнуть аккуратно все защелки, снять рамку из пластика и убрать рассеивающие пленки, чтобы открыть светодиоды.

У разных моделей телевизоров LG будет свой набор лед подсветки: для LG 32LN541U — это три ряда по 7 светодиодов, а для LG 32LB582V — три по 6 штук.

Как было отмечено выше, во всех телевизорах, где используется такая подсветка, светодиоды подключаются последовательно, поэтому при перегорании одного из них, вся система перестает работать. Если неисправен LED драйвер, то не поступает напряжение на всю систему, а когда перегорел один из светодиодов, то напряжение идет, но все усилия устройства засветить систему напрасны: хоть подавай 200 вольт, цепь разомкнута.

Как видим из фотографии, подсветка состоит из 18 светодиодов, при замерах напряжение без нагрузки было 140 V, то есть на каждый приходилось 7,8 В. Когда учтем падение напряжения на каждой планке и общую нагрузку, то вывод будет такой: в данной модели используются светодиоды на 6 В.

Как проверить лампу подсветки

Это можно сделать несколькими способами:

  • прозвонить мультиметром. Измерять тестером напряжение на выходах инвертора — печальная судьба для тестера. Он сгорит ;
  • проверить одноламповым инвертором;
  • заменить лампу на заведомо исправную;
  • сравнить осциллографом уровни напряжений на холодных концах ламп;
  • проверить с помощью конденсаторов.

Самое важное при замене лампы — отключить защиту на инверторе. У каждой модели инвертора свой алгоритм работы, поэтому смотреть нужно конкретно для ремонтируемой модели

Разберем один способ проверки. Самый простой — тестирование с помощью подходящей рабочей лампы подсветки. Если с новой лампой экран работает и выдаёт яркое изображение — проблема в лампе. Если нет — дело в инверторе, шлейфе или надо копать глубже и менять матрицу или схемы.

До 2004-2005 года в массовом использовании были распространены в основном CRT мониторы и телевизоры, или иначе говоря имеющие в своем составе кинескоп. Их еще, как и телевизоры, называют мониторами и телевизорами ЭЛТ (электронная – лучевая трубка) типа. Но прогресс не стоит на месте и в свое время были выпущены ЖК телевизоры, имеющие в своем составе ЖК (жидко — кристаллическую) матрицу. Подобная матрица обязательно должна хорошо освещаться расположенными с двух сторон, сверху и снизу, 4-мя CCFL лампами.

Это касается 17 — 19 дюймовых мониторов и телевизоров. На телевизорах и мониторах большей диагонали, может быть шесть или более ламп. Подобные лампы с виду напоминают обычные люминесцентные лампы, но имеют в отличие от них, намного меньшие размеры. Из отличий у подобных ламп будет не 4 контакта, как у люминесцентных ламп, а всего два, и для их работы требуется высокое напряжение — свыше киловольта.

Разъем лампы подсветки монитора

Так вот, эти лампы после 5-7 лет работы часто приходят в негодность, неисправности проявляются типично для обычных люминесцентных ламп. Вот дополнительная информация. Сначала появляются красноватые оттенки в изображении, медленный старт, для того чтобы лампа зажглась ей нужно несколько раз помигать. В особо тяжелых случаях лампа не зажигается вообще. Может возникнуть вопрос: ну погасла одна лампа, они же стоят сверху и снизу матрицы, обычно по две штуки установленные параллельно друг другу, пусть горят только три из них и изображение будет лишь более тусклым. Но не все так просто.

Рекомендации по самостоятельному ремонту


Электрическая схема сварочного аппарата.

Выполняя ремонт сварочных аппаратов инверторного типа следует придерживаться определенного алгоритма:

  1. При возникновении неисправности, нужно немедленно отключить электрический прибор от сети, дать ему остыть и лишь после этого следует открывать металлических кожух.
  2. Диагностику необходимо начинать с визуального осмотра электротехнических компонентов инвертора.
    Нередки случаи, когда ремонт инверторного сварочного аппарата заключается в простейшей замене поврежденных деталей или пропайке токопроводящих контактов. Визуально увеличившиеся конденсаторы или треснувшие транзисторы нужно заменять в первую очередь.
  3. Если при визуальном осмотре не удалось определить причину неисправности сварочного аппарата, необходимо перейти к проверке параметров деталей при помощи мультиметра, вольтметра и осциллографа.
    Наиболее частые поломки силовых блоков связаны с нарушением работы транзисторов.
  4. После замены электротехнических элементов стоит перейти к проверке печатных проводников, расположенных на плате инвертора.
    При обнаружении оторванных или поврежденных дорожек на печатной плате сварочного инструмента нужно немедленно устранить дефект путем запаивания перемычек или восстановления дорожек при помощи медной проволоки необходимого сечения.
  5. По завершению работы с дорожками имеет смысл перейти к обслуживанию разъемов.
    Если инверторный прибор переставал работать постепенно, то возможно имеет место быть плохой контакт в соединительных разъемах. В таком случае достаточно промерять все контакты при помощи мультиметра и зачистить разъемы обыкновенным бытовым ластиком.
  6. Несмотря на то, что неисправности сварочного инвертора редко бывают связаны с диодными мостами, будет не лишним проверить и их работоспособность.
    Проводить диагностику данного электротехнического элемента лучше в выпаянном виде. Если все ножки моста прозваниваются накоротко, то следует выполнить поиск неисправного диода и произвести его замену.
  7. Последним этапом в ремонте инвертора служит проверка платы и пультов управления.
    Диагностика всех компонентов платы должна производиться при помощи высокоразрешающего осциллографа.

Если диагностика проведена, но обнаружить что сломалось в сварочном аппарате не удалось, следует прекратить самостоятельный ремонт и обратиться в специализированные мастерские.

При выполнении самостоятельных ремонтных работ следует не забывать о правилах безопасности:

  • нельзя использовать электрические приборы без защитного верхнего кожуха;
  • проведение всех диагностических и ремонтных работ следует осуществлять на полностью обесточенном оборудовании;
  • удаление скопившейся пыли и грязи безопаснее всего проводить при помощи воздушного потока, формируемого компрессором или баллоном с сжатым газом;
  • очистку печатных плат необходимо производить с использованием нейтральных растворителей, нанесенных на специальную кисточку;
  • длительное хранение электрических приборов нужно производить в сухих помещениях в полностью выключенном состоянии.

Большинство инверторных электроприборов поставляется в комплекте с сопроводительной документацией. В этих бумагах можно отыскать описание наиболее типичных неисправностей и методов ремонта. Поэтому, при возникновении неисправностей следует внимательно изучить документацию и лишь потом приступать к ремонтным работам.

Как отремонтировать монитор

В этой статье мы рассмотрим как можно своими силами отремонтировать монитор.

Модули монитора

Современный ЖК-монитор состоит всего из двух плат: скалера и блока питания

Скалер – это плата управления работой монитора. Его мозг. Здесь монитор преобразует цифровой сигнал в цвета на дисплее, а также содержит в себе различные настройки. На ней содержатся процессор, flash-память, куда записывается прошивка монитора, и EEPROM-память, в которой сохраняются текущие настройки.

Блок питания. Он обеспечивает питанием цепи монитора. Может в себе также содержать инвертор для мониторов с LCD подсветкой. В мониторах с LED подсветкой инвертора нет.

Блок питания для монитора выглядит примерно вот так:

Есть также и существенное различие. В блоках питания для мониторов с LCD подсветкой можно увидеть высоковольтную часть. Он же инвертор. О его присутствии говорят надписи типа “High Voltage” и клеммы, для подключения ламп. Имейте ввиду, что напряжение, подаваемое на лампы, составляет более 1000 Вольт! Лучше не трогать и тем более не лизать эту часть при включении монитора в сеть.

Вздутые конденсаторы

Это, конечно же, электролитические конденсаторы в фильтре блока питания.

Это одна из самых распространенных поломок ЖК-мониторов. Перепаиваются конденсаторы легко и просто. Иногда на платах стоит не стандартный номинал конденсаторов, например 680 или 820 мкФ х 25 вольт. Если вы столкнулись со вздувшимися конденсаторами такого номинала и их не оказалось в вашем радиомагазине, не спешите обходить все радиомагазины вашего города в поисках точно такого же номинала. Это как раз тот случай, когда “много не вредно”. Это вам скажет любой электронщик. Смело ставьте 1000 мкф х 25 вольт и все будет нормально работать. Можно даже больше.

Проблемы в высоковольтной части блока питания (инверторе)

Если есть возможность, то в первую очередь, всегда отыскивайте схемы ремонтируемого устройства. Давайте рассмотрим высоковольтную часть одного из мониторов

Если вы видите, что предохранитель блока питания монитора сгорел, это означает, что сопротивление между проводами питания шнура монитора (входное сопротивление), на какой-то момент стало очень низким (короткое замыкание). Где-то около 50 Ом и меньше, что в свою очередь, по закону Ома, вызвало повышения тока в цепи. От большой силы тока у нас и сгорел проводок предохранителя.

Если предохранитель в металлическо-стеклянном корпусе, мы можем вставить абсолютно любой предохранитель в крепление и прозвонить мультиметром в режиме Омметра 200 Ом сопротивление между штырьками вилки. Если у нас сопротивление равно нулю и до 50 Ом, то ищем пробитый радиоэлемент, который звонится на ноль или на землю.

Шаги будут такие:

Вставляем предохранитель, переключаем мультиметр на 200 Ом и подключаем его к вилке шнура питания. Убеждаемся, что сопротивление очень маленькое. Далее не торопимся вынимать предохранитель.

Итак давайте по схеме посмотрим, какие радиодетали у нас могут коротнуть. На фото выделены цветными рамками те детали, которые необходимо будет проверить при коротком замыкании в высоковольтной части

Все эти процедуры для измерения сопротивления, делаются для того, чтобы вызвонить перечисленные детали по одной. То есть выпаиваем и снова замеряем через вилку сопротивление. Как только мы получим на входе вилки высокое сопротивление, заменив или убрав дефектный радиоэлемент, то можно смело включать вилку в розетку и копать уже дальше.

Из чего состоит ЖК монитор

Основные элементы ЖК монитора:

  • матрица;
  • LCD подсветка;
  • соединительные провода;
  • корпус.

Главным узлом дисплея является матрица. Это многослойный узел, состоящий из двух пластин, изготовленных из специального сорта стекла. На них нанесены параллельные бороздки, причем, на одной пластине они расположены горизонтально, а на другой — вертикально.

Между пластинами расположен тонкий слой жидких кристаллов. При совмещении пластин получаются квадратики, которые образуют массив отдельных управляемых элементов, называемых пикселями.

Изображение на экране появляется благодаря способности каждого пикселя пропускать определенные световые волны по сигналу с управляющего устройства. Разная длина волн соответствует определенному цвету, благодаря чему появляется возможность построить цветное изображение.

Интересно! Сами по себе жидкие кристаллы не светятся, поэтому, для получения яркого изображения их надо осветить. Эту функцию выполняют лампы подсветки, расположенные позади матрицы. Соединительные провода позволяют нужным образом поляризовать каждый пиксель и получить на экране любое изображение.

Как разобрать монитор

Для того, чтобы отремонтировать монитор, его надо прежде всего разобрать. Опытным людям подобная задача не кажется слишком сложной, но для новичка она нередко оказывается неразрешимой. Привычных винтов или шурупов на ЖК мониторе попросту нет. Необходимо сразу же настроиться на сложную, аккуратную и кропотливую работу, которая отнимет намного больше времени, чем устранение неполадок.

Положить монитор экраном вниз на мягкую подложку из свернутой в несколько раз ткани.
Отвинтить подставку или опорную конструкцию. При помощи тонкого ножа разделить верхнюю и нижнюю части корпуса, разъединяя пластмассовые защелки.
Отсоединить ЖК панель от задней части корпуса. Обычно они соединяются четырьмя пластиковыми защелками. ЖК панель находится в металлическом каркасе, все платы закрыты пластинами для отсечки электромагнитного излучения. Оно способно отрицательно повлиять на работу других устройств и электрических цепей.
ЖК панель крепится с помощью 4 винтов

Их следует осторожно отвинтить и отсоединить разъемы, находящиеся под ней. Гибкие шлейфы надо отсоединять не со стороны панели, а с противоположного конца, поскольку соединение с ЖК панелью выполнено очень жестко, есть риск поломки гнезда.

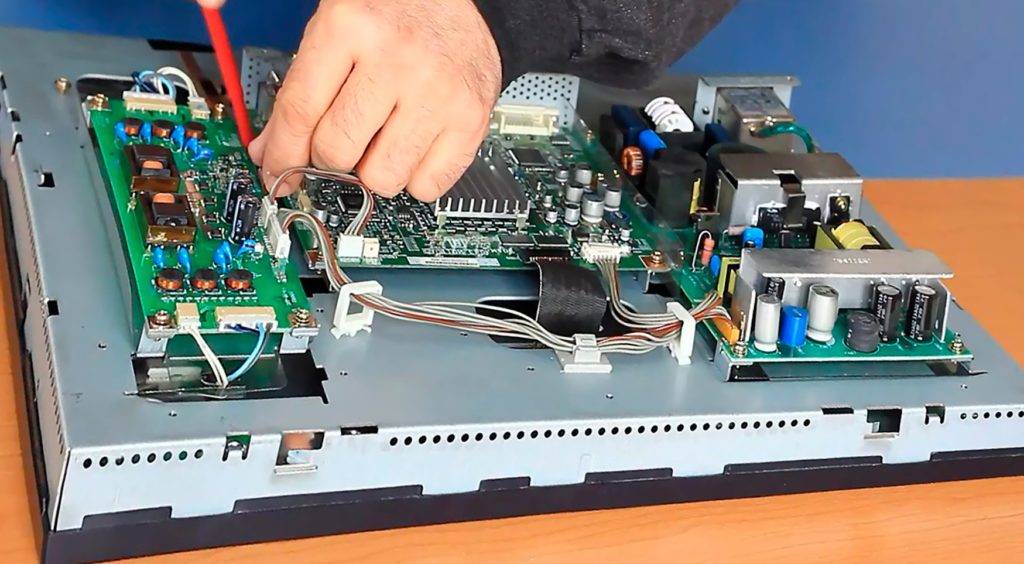

После отсоединения ЖК панели становятся доступны печатные платы питания и управления, которые, при необходимости, можно просто отвинтить.

Необходимые инструменты

Для разборки монитора могут потребоваться:

  • тонкий нож;
  • отвертка;
  • тонкая пластиковая пластинка (медиатор, пластиковая карта или иные подобные предметы);
  • мультиметр (понадобится для дальнейших операций с платами);
  • паяльник и припой.

Пригодятся отвертки под крест и плоская. Первой отвинчивают крепежные элементы, вторую вставляют в щель при разъеме половинок монитора на начальном этапе разборки. Поскольку процесс демонтажа сложен и трудоемок, могут потребоваться и другие инструменты, удобные и доступные для пользователя.

Порядок проверки

При отсутствии выходного напряжения блока питания прежде всего проверяется трансформатор. Это делается различными способами.

Визуальный осмотр

Вначале производится внешний осмотр катушек. О неисправности указывают следующие признаки:

  • расплавившаяся, обгоревшая или поменявшая цвет изоляция;
  • расколотый магнитопровод;
  • оборванные или отпаянные от платы вывода.

Как проверить мультиметром

Если визуальный осмотр не обнаружил неисправности, то необходимо прозвонить катушки мультиметром:

  • Мультиметр включается в режим измерения сопротивления. Предел выбирается до 2000Ом;
  • Проверяется целостность обмоток. Элемент с обрывом в катушке заменяется исправным.
  • Измеряется и сравнивается сопротивление аналогичных обмоток всех трансформаторов. Оно должно быть около 1кОм.
  • При значительной, более 300-400Ом элемент подлежит замене или дополнительной проверке при помощи осциллографа.

Проверка при помощи осциллографа

Самый надёжный способ проверки — это при помощи генератора высокой частоты и осциллографа:

  • Вывода трансформатора отпаиваются от платы. При необходимости он демонтируется.
  • К первичной обмотке через конденсатор емкостью 0,1-0,5мкФ подключается генератор высокочастотного сигнала. Напряжение должно составлять 5-10В при частоте 20-100кГц.
  • Ко вторичной обмотке присоединяется осциллограф. Если катушки в исправном состоянии, то входной и выходной сигналы имеют одинаковую синусоидальную форму. Искажение этой формы указывает на витковое замыкание в обмотках.

Вместо осциллографа допускается использование прибора, предназначенного для поиска витковых замыканий в катушках и электродвигателях.

LED-подсветка своими руками

Многие пользователи самостоятельно переходят с подсветки CCFL-ламп на светодиодные ленты. Порой новый комплект люминесцентных трубок не дает желаемого результата. Особенно в случае, если проблемы с инвертором. Поэтому выходом может быть установка светодиодов. При этом плотность посадки не должна быть ниже 120 шт. на 1 м ленты. Стоимость приобретенных элементов не превышает цены новых трубок. А при необходимых знаниях и навыках работы с такой техникой замену можно провести за 2-2,5 часа.

Как заменить подсветку монитора на светодиодную

Чтобы поменять лампы на светодиоды, необходимо разобрать монитор и извлечь старые источники света. Для этого следует:

  1. Отсоединить подставку и открутить винт, удерживающий заднюю стенку устройства.
  2. С помощью плоской отвертки снять тыльную панель с защелок, расположенных по периметру корпуса.
  3. Извлечь плату с кнопками и внутренний металлический корпус.
  4. Отсоединить провода от люминесцентных трубок и шлейф, идущий к матрице.
  5. Демонтировать матрицу и разместить на мягкой ровной поверхности.
  6. Разобрать блок с подсветкой и снять лампы.

В мониторах могут быть установлены трубки 2 типоразмеров: 7 или 9 мм. LED-лента имеет ширину 9 мм, поэтому если ее невозможно разместить в посадочном месте, то края обрезают. Новые источники света питаются напряжением 12 В. Получить его можно с блока питания устройства через стабилизатор DC-DC, собранный на ML-микросхеме. Иногда ленту напрямую подключают к питанию, однако тогда экран не будет гаснуть после отключения монитора.

Для решения этой проблемы используют стабилизатор KIA431A, который открывается малым током. Нужно среднюю ножку («земля») выпаять, к ней подсоединить провод и изолировать его. От 2 пина шлейфа блока питания берут +12 В и подключают к нему стабилизатор напряжения DC-DC. Устройство крепят 2-сторонним скотчем возле блока управления.

Использование такой схемы дает ровный свет нужного оттенка без мигания, а экран гаснет, когда устройство неактивно.

Схема диммируемого драйвера светодиодной ленты

В случае выхода из строя инвертора необходимо найти новый источник питания светодиодной ленты. Тогда яркость можно изменять регуляторами матрицы или настройками монитора. Существует 2 вида изменения интенсивности подсветки: с помощью встроенного регулятора или внешним диммированием.

Схема светодиодной подсветки со встроенным диммером

Управление яркостью светодиодов можно сделать от штатного широтно-импульсного модулятора. Сигнал генерируется схемой управления устройства без вывода дополнительных органов управления на лицевую панель. Для этого нужно собрать логическую схему И-НЕ. Это инвертор, у которого на выходе будет 1 только тогда, когда на входе будет 0.

Схема монтируется на входе On/Off регулятора, и выставляется постоянное значение выходного напряжения 12 В. Величина подстроечного сопротивления должна быть около 10 кОм. Более точное значение можно установить при включенном регуляторе.

Схема для внешнего диммирования

В мониторах с двумя управляющими клавишами функции нужно выбирать из экранного меню. В таких случаях лучше вывести орган управления подстроечного резистора на лицевую панель. Для создания схемы регулировки яркости светодиодов со встроенным диммером нужно на плате найти пины с такими обозначениями:

  • On — сигнал на включение подсветки (+5 В);
  • Dim — управление яркостью подсветки;
  • +12 В — питание нагрузки.

Основой схемы управления является линейный регулятор LM2941. В связи с тем, что девайс имеет инвертируемый выходной импульс, для его согласования с прямым сигналом On следует собрать инвертор на 1 транзисторе. Для регулировки уровня яркости в схеме последовательно установлены 2 переменных резистора. Это позволяет более плавно изменять выходное напряжение.

Переменный резистор RV1 номиналом 5,1 кОм и многооборотное подстроечное сопротивление RV2 (4,8 кОм) позволяют поддерживать напряжение около 13 В, необходимое для питания светодиодов. Ими же можно регулировать яркость свечения в заданных пределах. Достоинствами такой схемы являются ее простота и возможность использования стандартной светодиодной ленты.

Вместе с тем немного нарушается баланс белого цвета, который уходит в зеленоватые оттенки. Из-за небольшой плотности расположения светодиодов наблюдаются конусы засветки возле каждого элемента. Поэтому лучше использовать ленту с более частой посадкой элементов (более 120 шт. на метр).

Ремонт жк монитора своими руками

Ремонт дисплея ноутбука или экрана ПК в домашних условиях требует не только навыков, но и технического обеспечения. Помимо инструментов, у вас в наличии должны быть и необходимые детали. Благо покупка транзисторов, предохранителей и стабилитронов не составит труда.

Как вы уже могли понять, ремонт монитора и ремонт экрана ноутбука требуют разного уровня навыков. Ноутбук – более сложный аппарат. И если в случае неудачи экран ПК можно заменить. То ноутбук можно привести в полную неработоспособность. Что обернётся покупкой нового устройства.

Есть вещи, которые лучше доверить сервисам. Например, замена матрицы на ноутбуке или ремонт сенсорного экрана.

Ремонт любого монитора своими руками на дому: этапы

Прежде всего, отключаем дисплей от всех источников электропитания. На одни только лампы подсветки идёт напряжение 1000 V. И любой контакт с таким напряжением может обернуться летальным исходом.

Затем приготовьте рабочее место. Уберите всё лишнее с рабочего стола. А также выставьте ёмкости для мелочей. Позаботьтесь о том, чтобы поблизости имелись магниты, они вам пригодятся. Принесите все необходимые инструменты. Если всё будет приготовлено заранее, то, соответственно, будет меньше суеты, от которой и бывает масса проблем.

Далее следуем чётко по инструкции, коих много в интернете. Заранее узнайте модель монитора. Так как с виду одинаковые экраны могут отличаться внутри. Будьте осторожны: ремонт экрана, особенно жидкокристаллического, требует аккуратности. Один удар и матрицу придётся менять.

Разбираем дисплей. При этом раскладывайте комплектующие так, чтобы вы смогли собрать аппарат обратно. Ведь будет обидно, если вы исправите проблему, но собрать обратно монитор не сможете.

  1. Обязательно разряжаем высоковольтные конденсаторы. Ведь без того вы не добьётесь положительных результатов.
  2. Осматриваем комплектующие на предметы поломки, устраняем их.
  3. Соблюдая технику безопасности, тестируем экран. Прозванием мультиметром контакты.
  4. Отремонтированный экран тестируем несколько раз. Пробуем включать и выключать. А также менять яркость и контрастность изображения. Испытываем в течение 2-3 часов.

Как разобрать монитор

Для некоторых видов монитора инструкции могут отличаться. Но принцип действий остаётся одним и тем же. Стоит заметить, что разобрать дисплей ноутбука по этой инструкции будет невозможно.

  1. Сначала снимаем заднюю крышку. Затем отделяем монитор от подставки.
  2. Снимаем панели, аккуратно поддевая ножом или отвёрткой защёлки.
  3. Под снятой задней крышкой видим металлический корпус, под которым находятся платы. Откручиваем болты и извлекаем разъёмы. А также отсоединяем шлейфы и снимаем корпус. Под снятой крышкой видим платы и блок питания. Осматриваем платы на предмет поломки.
  4. Если есть необходимость разобрать переднюю панель и добраться до кнопок, то также отгибаем зажимы. Аккуратней орудуйте отвёрткой, — плазменный экран очень хрупок.

Особенности возврата монитора в магазин

В случае если возможные способы решения проблемы не смогли помочь, монитор можно обменять в магазине. Его можно вернуть, получив деньги обратно, в течение 14 дней после покупки товара. Кроме того, его можно обменять на равноценный товар или другой, за который придется немного доплатить.

Для совершения обеих операций стоит предоставить чек, свидетельствующий о совершении оплаты в данном магазине. Это можно сделать только в случае, если после оплаты покупки прошло менее двух недель.

Если 14 дней уже истекли, а проблема все еще имеется, покупатель может рассчитывать на ремонт по гарантии при предъявлении чека о проведении платежа. После того как проблемный монитор возвращают в магазин, где была произведена покупка, его отправляют на экспертизу.

Посредством ее проведения выясняют, по чьей вине произошла поломка — покупателя или производителя. В зависимости от полученного результата деньги за ремонт выплачивает либо покупатель, либо компания произведет замену или ремонт устройства за свой счет.

Из чего состоит ЖК монитор

В статье Как подключить монитор к блоку питания компьютера мы уже касались темы восстановления работоспособности компьютерного монитора. Сегодня поговорим о другой проблеме, а именно о том, как починить монитор, если на нём не горят лампы подсветки.

Дело в том, что изображение на ЖК мониторах подсвечивается при помощи специальных устройств:

  • люминесцентные лампы подсветки монитора расположены по краям корпуса экрана сверху/снизу или справа/слева;
  • светодиодная подсветка мониторов располагается на задней стенке экрана, либо (реже) по краям его корпуса.

В рамках данной статьи мы будем говорить именно о восстановлении подсветки LCD мониторов на основе люминесцентных (газоразрядных) ламп.Если одна из таких ламп «перегорает», то картинка на мониторе будет выглядеть не так ярко, как это было до поломки, цвета будут гораздо тускнее.Когда в мониторе такого типа выходят из строя сразу все лампы (а их, чаще всего, может быть от двух до четырёх, реже, либо в портативных устройствах — одна лампа подсветки), при включении компьютера может показаться, что изображения на экране просто нет и он полностью вышел из строя. Но если поднести экран к источнику яркого света или посветить на дисплей фонариком, то можно увидеть, что картинка на устройстве присутствует. Особенно хорошо это будет заметно под острым углом и при изменении изображения на экране: при сворачивании/разворачивании окон операционной системы, при перемещении окон по рабочему столу, при воспроизведении видео роликов и так далее.

Давайте рассмотрим, из чего состоит компьютерный монитор.На картинке мы видим, как устроен монитор, оснащённый встроенным блоком питания, то есть такой монитор, который соединяется с электрической розеткой проводом питания без дополнительных блоков на нём. Монитор без блока питания выглядит аналогично, только у него отсутствует плата питания, а инвертор напрямую соединён с контроллером дисплея.Контроллер дисплея часто называют скалер, но это не совсем верно, так как, на самом деле понятие скалер гораздо уже:

Скалер — это одна из составных частей платы контроллера, которая отвечает за масштабирование изображения на экране

Итак, сегодня мы не будем разбираться с тем, как провести компонентный ремонт платы монитора, а поговорим о модульном ремонте.

Пропадает подсветка монитора

Монитор у нас включается, работает секунд 5-10 и тухнет. Это говорит о том, что одна из ламп CCFL подсветки дисплея пришла в негодность. Перед этим часть экрана может также немного моргать. Инвертор в этом случае будет уходить в защиту, что и будет проявляться в автоматическом отключении подсветки монитора.

Для того, чтобы мы могли  проверить лампы и исключить дефектную, надо купить в радиомагазине высоковольтный конденсатор. 27 пикофарад х 3 киловольта для мониторов диагональю 17 дюймов, 47 пф для монитора 19 дюймов  и 68 пф для 22 дюйма.

Данный конденсатор нужно припаять к контактам разъема, к которому подключается лампа подсветки. Саму лампу, разумеется, при этом нужно отключить. Соединяя конденсатор поочередно к каждому  разъему, мы добиваемся того, что инвертор у нас перестает уходить в защиту. Монитор заработает, хотя будет немного тусклым.

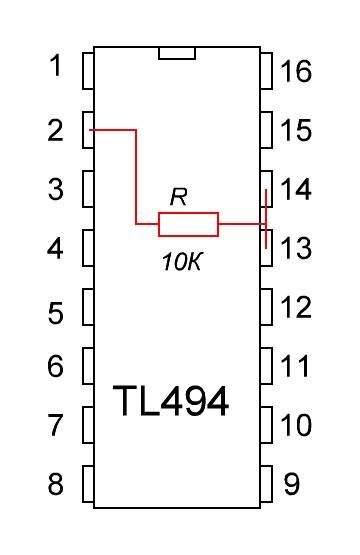

Конечно, редко кто так делает. Самая фишка — это отключить защиту на самой микросхеме ШИМ ))). Для этого гуглим «снять защиту инвертора xxxxxxx» Вместо «хххххх» ставим марку нашей микросхемы ШИМ. Как-то я отключал защиту на мониторе с микросхемой ШИМ TL494  по схеме ниже, припаяв резистор на 10 КилоОм. Моник работает до сих пор. Нареканий нет).

Топ 10 неисправностей

Существует ряд наиболее распространенных проблем, которые возникают при эксплуатации монитора чаще всего. Среди них:

  1. Экран не включается. Первопричиной может стать ряд факторов — неисправность сетевого кабеля, поломка кнопок или разъема, неполадки блока питания, проводов или микросхем.
  2. Монитор включается, появляется рябь, устройство гаснет. Такую проблему чаще всего не удается решить собственными силами, поэтому рекомендуется обращаться в мастерскую.
  3. Экран гаснет после непродолжительной работы. Наиболее распространенной причиной можно считать проблему в работе микросхем.
  4. Экран работает, но засветки нет. Чаще всего проблема возникает при эксплуатации старых устройств или техники старого типа.
  5. Вертикальные полосы, расположенные сверху картинки на мониторе. Нередко проблемой является неисправность шлейфа между экраном и матрицей.
  6. Наличие горизонтальных полосок, квадратов, пятен на экране. Чаще всего одно из этих проявлений является свидетельством того, что монитор был подвержен удару, или его уронили.
  7. На экране появляется т.н. «Квадрат Малевича» (без подсветки или с ней) серого или же белого цвета. Проблема может скрываться в неисправности матрицы, отвечающей за изображение.
  8. Нарушение работоспособности кнопок. Решить проблему можно при помощи суперклея, если плата и контакты рабочие. Нужно помнить о том, что при выполнении этих действий сдать устройство по гарантии будет невозможно.
  9. Тусклая подсветка. Чаще всего является свидетельством того, что лампы подсветки скоро перестанут работать. В этом случае они требуют оперативной замены.
  10. Помехи визуального типа — размытые края картинки, мерцание, дрожание. Все это — признак перебитого кабеля между монитором и блоком питания компьютера или расшатанного разъема.

Любые возникающие поломки рекомендуется устранять посредством обращения к специалисту. Дело в том, что попытка самостоятельного решения проблемы может обернуться для владельца еще большей поломкой.

Не следует думать, что возникшая проблема несущественная. Любое из вышеописанных и других проявлений может быть признаком большой поломки.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
