Изготовление кипятильника из подручных средств своими руками

Автомобильный кипятильник на 12 v и 24 v Вольт

Совершая дальние поездки, водителям транспортных средств (будь это водитель КамАЗ или владелец легкового автомобиля), нередко встречаются дальние перегоны, по всей длине который нет кафе и достаточно мало заправочных станций, в которых можно заказать горячий напиток.

Поэтому, чтобы взбодриться горячим кофе или чаем, в дороге, отличным вариантом будет использовать автокипятильник.

Виды устройств:

  • В форме спирали;
  • В виде стакана.

Стоит отметить, что для нагрева жидкости в автомобиле, можно использовать и газовую горелку, составной частью которой является газовый баллон

Но важно понимать, что данный вид устройств, достаточно дорогой

Спиралевидные устройства, по своей конструкции и принципу работы, практически не отличаются от обычных кипятильников. Подача питания к данным устройствам, производится посредством прикуривателя.

Кипятильник, погружается в емкость с водой и подключается к разъему

Важно понимать, что недопустимо извлекать устройство из емкости во включенном состоянии. Такие кипятильники, обладают рядом некоторых особенностей

Например, являясь достаточно компактными и легкими, они могут храниться в любом удобном месте. Но невозможность накрыть емкость крышкой при кипячении воды, приводит к тому, что вода начинает выплескиваться.

Лучшим вариантом нагревателя воды в машину, является использование устройства в виде кружки или стакана. Данное устройство, оснащено нагревательным элементом, который расположен в нижней части, что позволяет накрывать стакан крышкой.

Существует несколько разновидностей подобных изделий, которые работают от 12 и 24 вольт. Некоторые модели могут подключаться к разъему usb.

Используемые материалы для изготовления-кипятильника

Для изготовления кипятильника Вам понадобится:

  • паяльник;
  • паяльное олово;
  • пассатижи;
  • тэн электрического чайника;
  • паяльная кислота;
  • штепсельная вилка;
  • кабель ПВС 2*0,75.

Паяние проводов

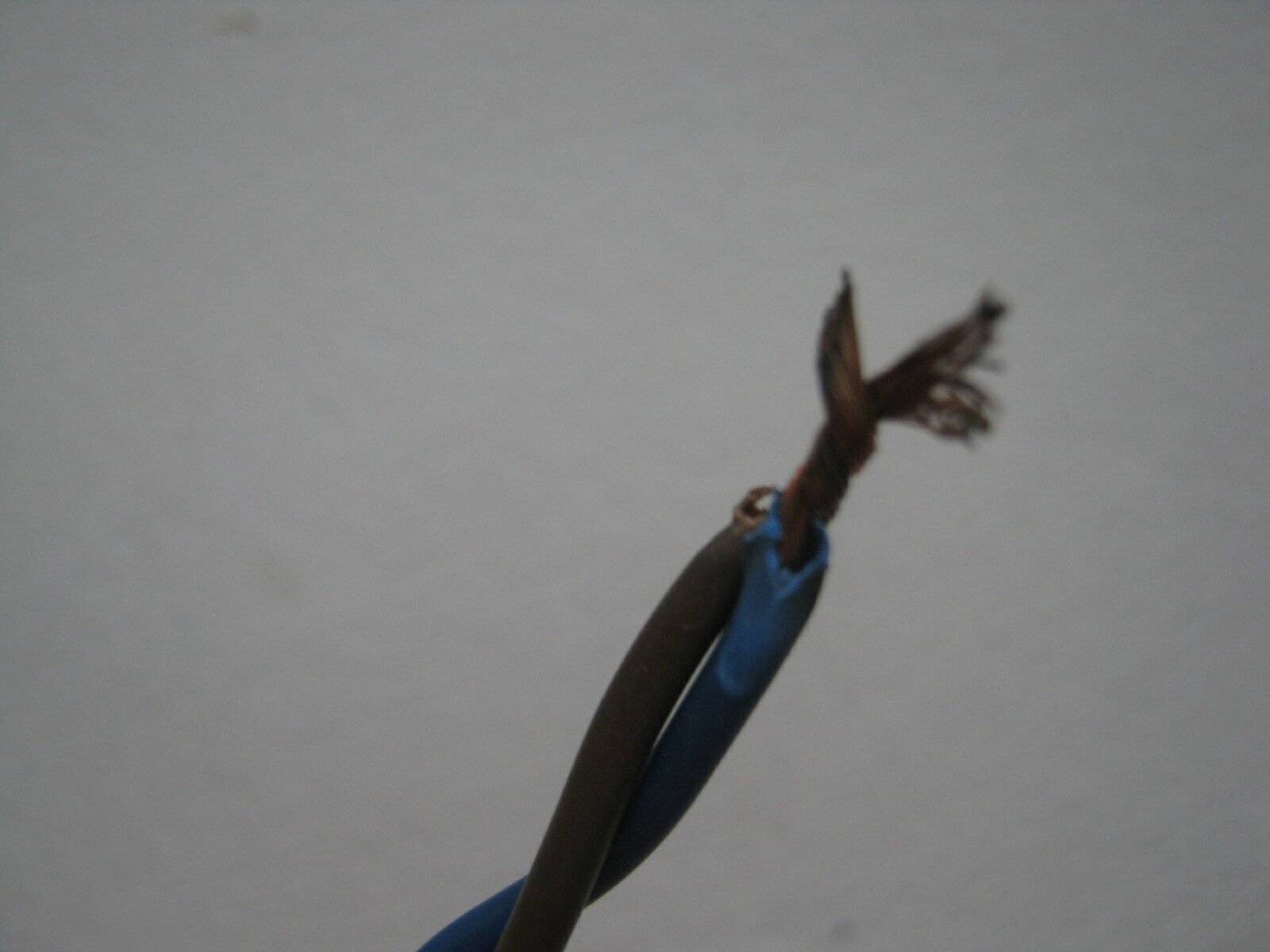

Концы проводов кабеля предварительно зачищаются от изоляции, протравливаются спирто-канифольным флюсом либо паяльной кислотой, на концы проводов наносится слой олова. Контакты тэна так же протравливаются и припаиваются к концам проводов кабеля. Длина кабеля выбирается на Ваше усмотрение.

Для надежного контактного соединения с вилкой, концы проводов кабеля так же протравливаются,- с последующим нанесением олова.

Изоляция контактов

В качестве изоляционного материала для соединения провода с тэном, на отдельный провод предварительно надевается кембрик, затем после припаивания проводов,- кембрики надеваются на контакты тэна.

Фото и описание

Чтобы предоставить информацию в более наглядном виде, тема будет дополнена личными фотоснимками.

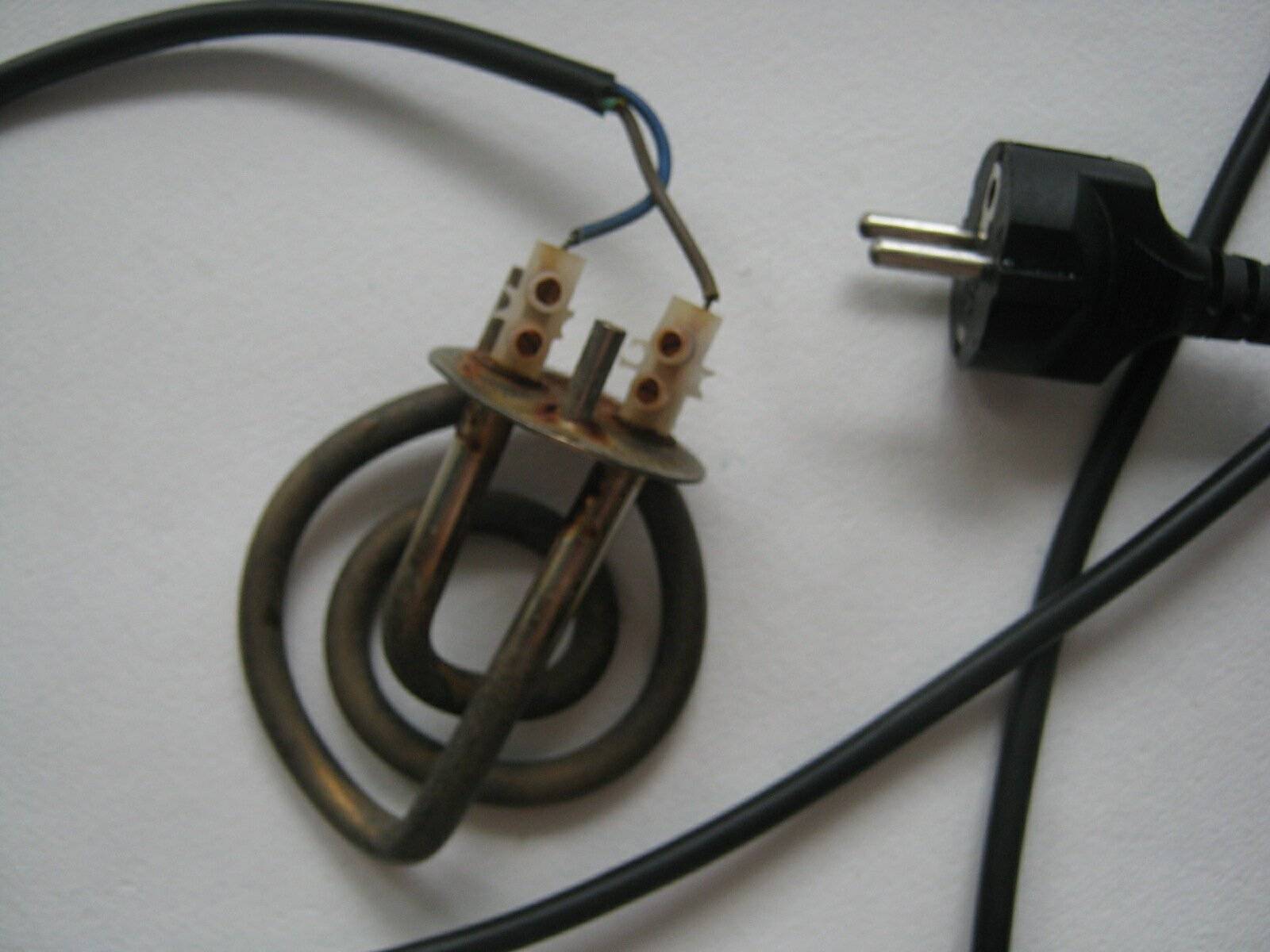

На фотоснимке №1 показан самодельный кипятильник, которым мы уже пользуемся более десяти лет. Для изготовления подобного кипятильника Вам понадобится примерно минут пятнадцать.

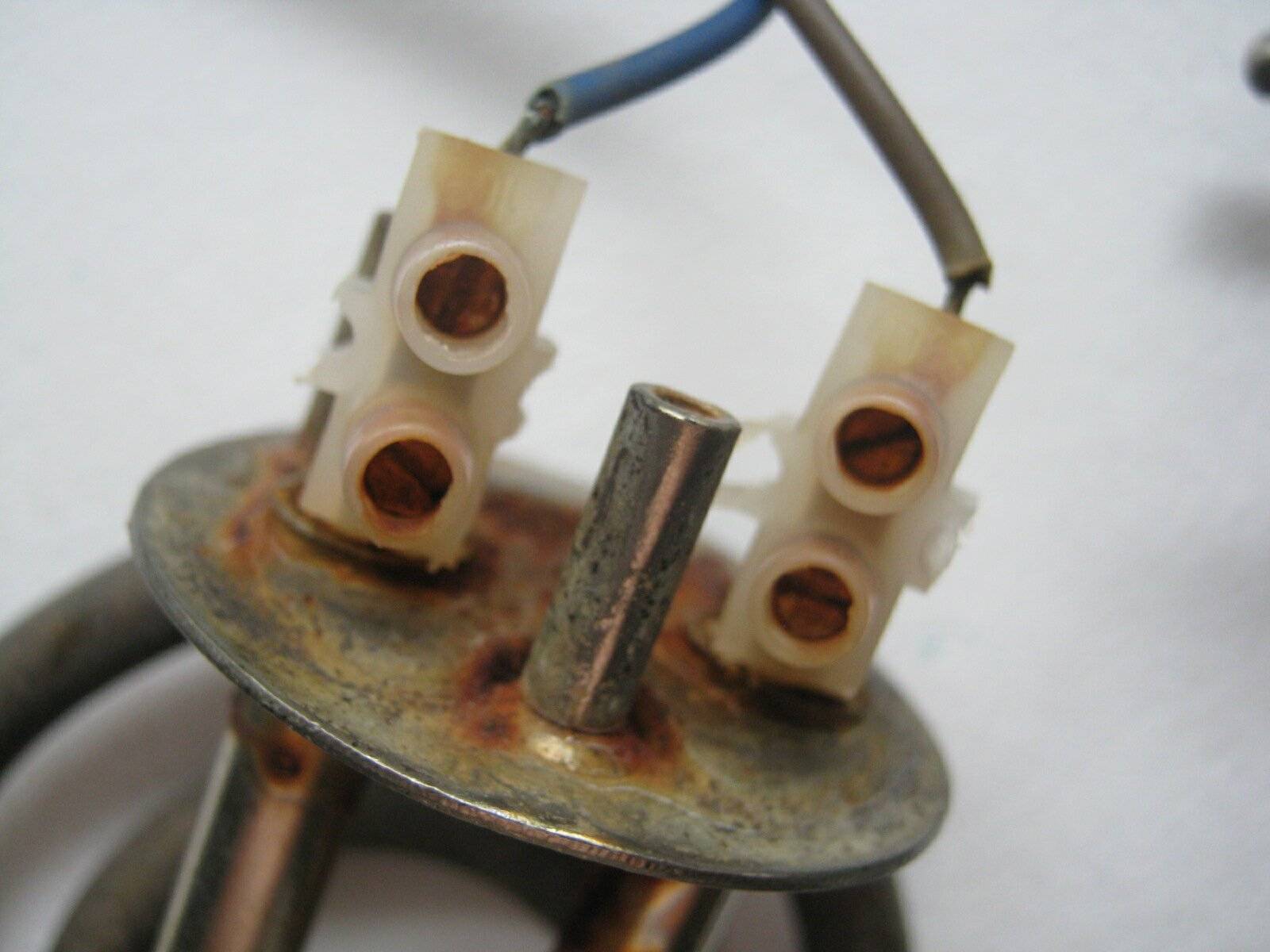

В данном изображении \фото №2\ наглядно видно, что к контактам ТЭНа от бывшего в эксплуатации электрического чайника — подсоединены клеммники.

Два провода сетевого кабеля соответственно также соединяются с клеммниками. Все довольно просто, берется ненужный сетевой кабель со штепсельной вилкой и любой нагревательный элемент — ТЭН для нагрева воды.

Измерение сопротивления-ТЭНа

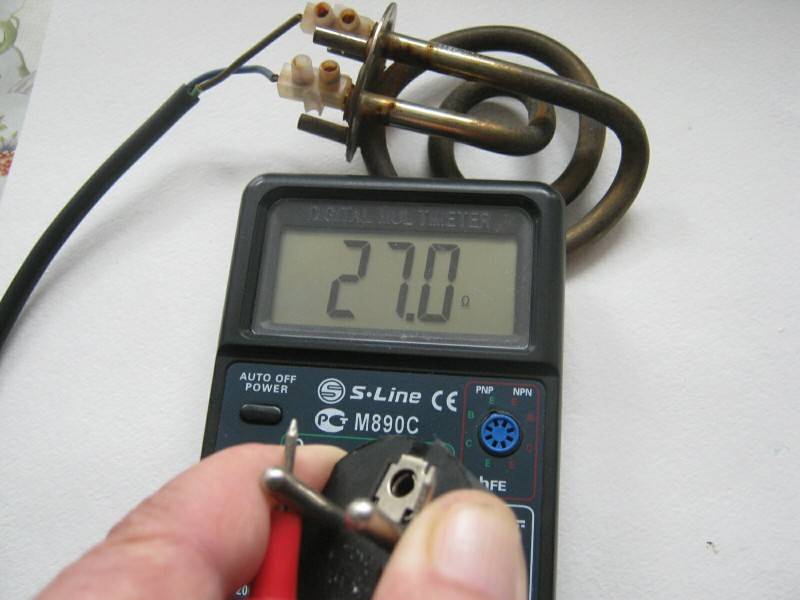

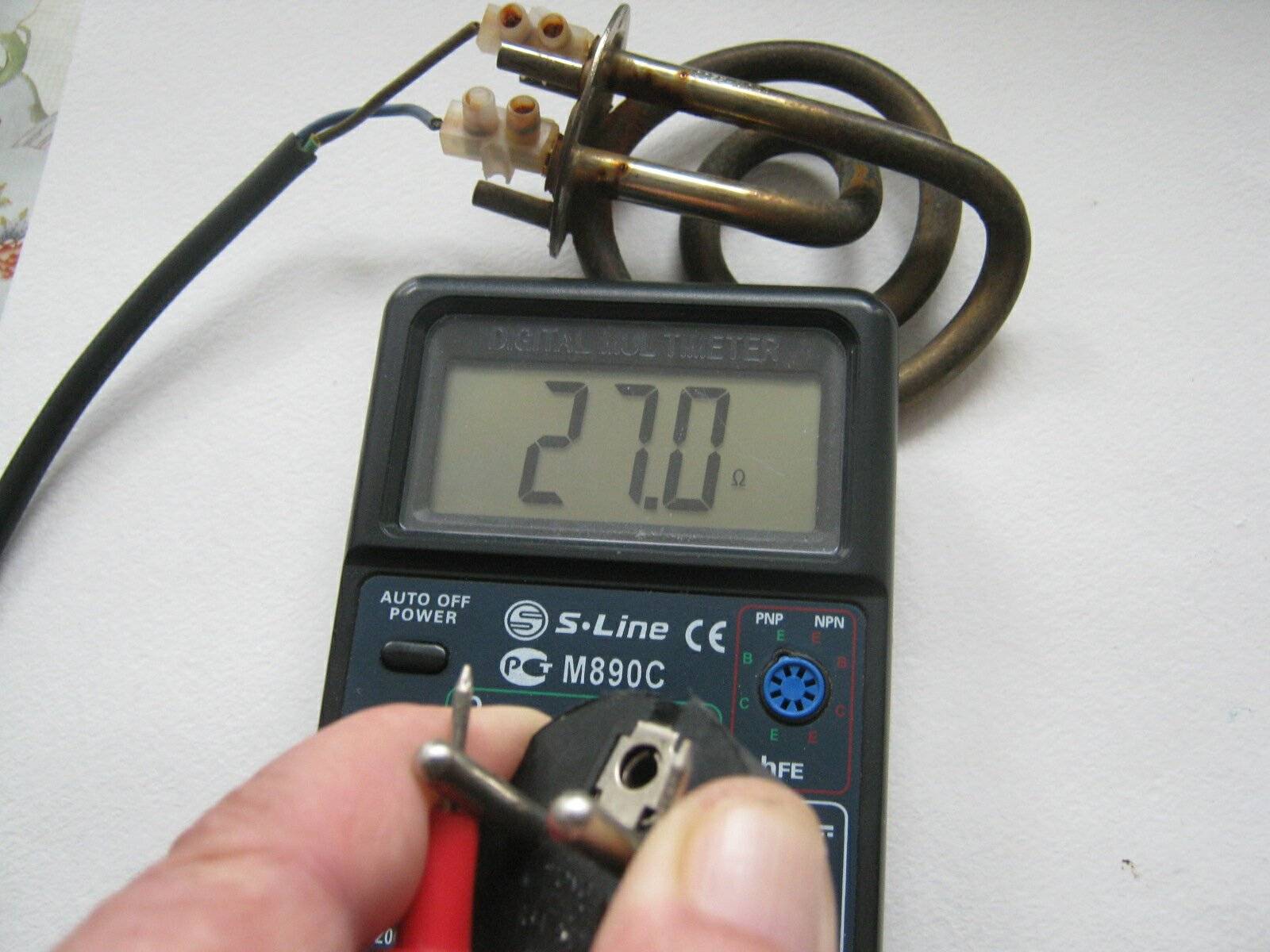

Диагностика ТЭНа для нашего примера с кипятильником, проводится следующим способом:

Прибор Мультиметр устанавливается в диапазон для измерения сопротивления, два щупа прибора можно соединить со штырьками штепсельной вилки как показано на фотоснимке №3. Дисплей прибора на фотоснимке показывает общее сопротивление — сопротивление сетевого кабеля и нагревательного элемента \ТЭНа\.

Значение сопротивления при данном измерении составляет — 27 Ом.

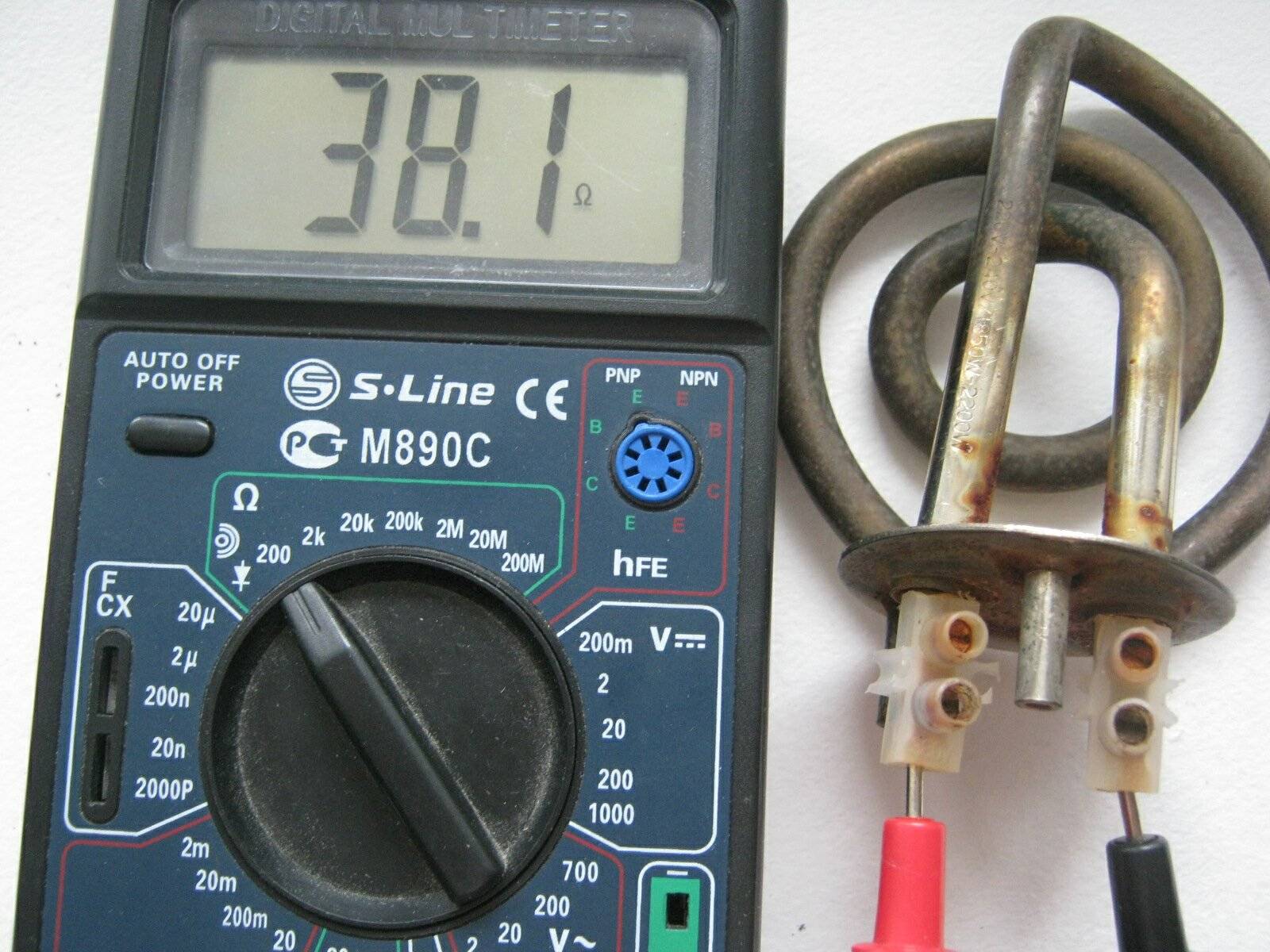

При измерении сопротивления отдельного нагревательного элемента — ТЭНа \фото №4\, сопротивление составляет — 38,1 Ом.

Для обеих способов измерения сопротивления можно сделать вывод, что показание прибора у нас удовлетворительное и соответствует сопротивлению данного нагревательного элемента.

Как проверить сетевой кабель

Проверка отдельно взятого сетевого кабеля как для кипятильника так и для любых типов бытовой техники, проводится следующими методами:

К примеру нам нужно проверить сетевой кабель \электрический шнур\ со штепсельной вилкой. Для этого, можно замкнуть накоротко два провода сетевого кабеля \фото №5\ и к штырькам штепсельной вилки подсоединить два щупа прибора \фото №6\.

Фото №6

В данном показании прибора \фото №6\ при целостности двух проводов сетевого кабеля, — дисплей прибора показывает на очень малое сопротивление, сопротивление по своему значению равное режиму короткого замыкания.

Это будет означать, что какого либо разрыва в сетевом кабеле нет и что кабель пригоден к своей эксплуатации.

Фото №7

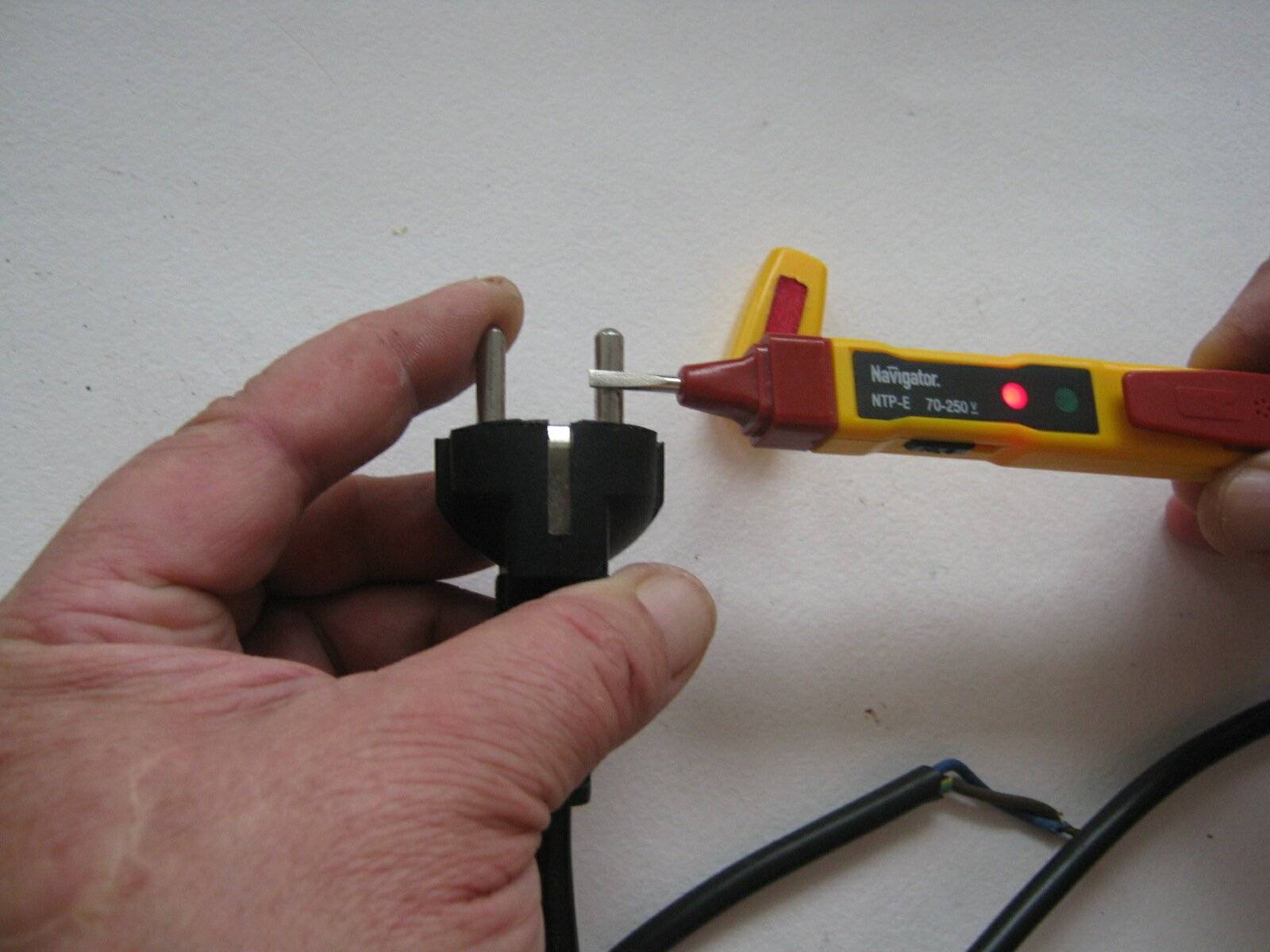

Следующий метод диагностирования сетевого кабеля показан в изображении фотоснимка №7. То есть мы также один конец сетевого кабеля замыкаем накоротко \фото №5\ и пробником прикасаемся к одному из штырьков штепсельной вилки.

Таким же способом проверяются каждые отдельно взятые провода сетевого кабеля:

  • для подключения \фаза, нейтраль\;
  • земля \заземляющий провод\.

И как напоминание ко всему сказанному, — подобная диагностика проводится пассивным способом \без подключения к внешнему источнику переменного напряжения\. При диагностировании любой электрической схемы — кипятильника, электрического чайника и так далее, в том случае если значение сопротивления будет составлять нулевой показатель — электрические соединения следует пересмотреть.

На этом пока все. Следите за рубрикой

Из ТЭНа чайника

Также кипятильник можно собрать из ненужного электрического чайника, при условии, что нагревательный тэн исправен. В данном случае ничего лишнего придумывать не нужно – вам понадобиться сам тэн и шнур с вилкой. Для начала проверьте целостность обоих деталей от электрического прибора при помощи мультиметра.


Рис. 7: проверьте исправность мультиметром

Прозвоните шнур и ТЭН, если они исправны, значит, их можно смело использовать для изготовления кипятильника.

Для соединения выводов ТЭНа удобнее применить клеммные зажимы, но если таких не окажется под рукой, можно использовать и обычный паяльник.

Для изготовления кипятильника выполните такую последовательность действий:

Кипятильник готов, его можно использовать как для нагревания технической воды, так и для кипячения питьевой. По своим параметрам работы он ничем не отличается от классического чайника или кипятильника, поэтому может использоваться и в металлических емкостях. В связи с тем, что в нагревательном устройстве применяется заводской тэн, вы получаете довольно мощный кипятильник.

Альтернативные варианты

Еще один донор для контактов — набойки для армейских сапог и берцев.

Они собираются так же, как из лезвий: нитки, спички. Производительность и мощность аналогичная. Поскольку металл относительно качественный, кипяченую с их помощью воду можно пить.

В качестве «гаражной» альтернативы могут выступить крепежные элементы. Два болта вкручиваются в кусок пластика, вопрос соединения проводов решается надежно и элегантно: просто затягиваются гайки. «Электроды» располагаются на расстоянии 5 см.

Эффективность такой конструкции очень высокая: литровая банка кипятится меньше, чем за минуту.

Единственная проблема — гигиена. Найти болты из нержавейки довольно сложно, а оцинкованные модели быстро теряют покрытие, опять же по причине электролиза. Поэтому такой вариант подойдет скорее для технического нагрева воды, нежели в пищевых целях.

Как сделать кипятильник своими руками — лучшие из проверенных способов

Наиболее часто в кустарных условиях кипятильники изготавливают из:

  • Бритвенного лезвия. Лезвия Спутник.
  • Гвоздей.
  • ТЭНа для чайника.

ТЭН от старого чайника

ТЭН от старого чайника

Также можно изготовить в домашних условиях работоспособные приспособления для нагрева воды из нихромовой проволоки, которая устанавливается на керамический изолятор.

Основная задача, которая должна быть выполнена при самостоятельном конструировании нагревательных элементов — это минимизация возможности короткого замыкания и поражения электрическим током. При использовании низковольтных самодельных изделий электрического удара практически не стоит опасаться, но устройства, работающие от сети 220 В, могут стать причиной несчастных случаев и пожара.

Бритва-кипятильник

Домашний мастер Кипятильник из 2-х лезвий безопасных бритв наверняка известен тем, кто служил в армии. Те кто не служил — могли видеть такой самодельный кипятильник в фильмах про зону. Именно им кипятят чайфирь в местах не столь отдаленных. Но это все лирика. Перейдем к процессу изготовления.

Изготовить такой кипятильник очень просто — достаточно взять пару-тройку спичек, два лезвия безопасной бритвы и кусок провода с вилкой.

Как собрать кипятильник своими руками можно видеть на фотографии.

Необходимо проследить, что бы бритвы не касались друг друга. Провод приматывается с каждой стороны безопасного лезвия.

Мощность бритвенного кипятильника около 1 киловатта, так что будьте осторожны.

Кипятить им можно только в не электропроводной посуде — например стеклянной банке или стакане.

Во время использования не касайтесь воды и лезвий — это может быть опасно для жизни!

Использование этого кипятильника очень простое. Опустите его в банку с водой и включите в розетку. Воду объемом в один литр кипятильник нагревает очень быстро — за 10-15 секунд. После того как вода закипит — выключите провод из розетки и достаньте кипятильник из стеклянной емкости. Теперь можно добавить в кипяток заварку и насладиться чайком.

Не пытайтесь использовать самодельный кипятильник из бритв для подогревания воды с заваркой, чаинки попадающие между лезвиями бритвы вызовут короткое замыкание и выбьют предохранители.

Все Сам и своими руками

Солдат комментирует:

Я в армии так чай кипятил.xxx комментирует: Жесть. 1л 10 15 сек. круче чайника!Котя)))) комментирует: я попробывал у мя всё получилось ток лезвия подальше надоАлек комментирует: Мы вырезали кругляки из консервной банки пробивали отверстия гвоздём, ставили две палочки между кругляками заматывали нитками, и прикручивали провода. Всё кипятильник готов, варили даже с чаем, аж проводка дымилась под его музыку.Самоделкин комментирует: А поводка не задымиться?Электрик комментирует: а пить после воду можно будет ?Мастер комментирует: А лучше между лезвиями кусочек стекла. Так вода станет более чистой и не будет содержать примеси металлов .Иван комментирует: Делал кипятильник из двух серебряных пластинок так же как из лезвий. И кипячение и ионизация воды.Мастер2 комментирует: А еще лучше воду набрать в рот, а пальцы сунуть в розетку!Роман комментирует: Последний коммент очень хорош )))))) Так рождаются терминаторы )))))Рон комментирует: И погибают пиндосы! :).Алексей комментирует: Реально прикольно) Щас попробую)Недовольный комментирует: А я бл#ть думаю,куда у меня вечно лезвия пропадают!!!!Кот комментирует: Мастеру 2: Если в рот еще и «Роллтон» насыпать, то еще и подкрепиться можно.Flint комментирует: Зековская технология! Мы в армии так чай на посту в трехлитровой банке кипятили

максим комментирует: Я тоже такой делал только брал 4 спички по 2 на каждую сторону и между лезвий больше растояние быломаксим комментирует: А в них бритвы ржавеют ?Артем комментирует: Бритвы из нержавейки делают. Так что не ржавеют.никита комментирует: Был случай, варили макароны таким кипятильником. Друг решил их посолить… Ну вот.Олегкомментирует: В армии пользовались таким кипятильником. дёшево, сердито и небезопасно, нужно быть осторожнымОлег комментирует: Кстати, тот вариант кипятильника, что на картинке, неправильный и опасный, сразу же коротнет в воде, выбьет пробки. спички нужно зажать между лезвиями чтобы лезвия не дай бог не коснулись друг друга, и надежно примотать нитками

Кипятильник для тех, кому страшно опускать провода в воду

Люди, которые не очень хорошо разбираются в физике, и в частности — в электрических процессах, часто удивляются, как можно опускать оголенные провода в воду.

И даже увидев, как это делают другие, им все равно страшно такое повторять. В принципе, оно и правильно. Подобные самоделки на самом деле представляют опасность.

Тем не менее специально для таких мнительных и недоверчивых людей некоторые домашние умельцы придумали конструкцию самодельного электрического кипятильника, сделанную таким образом, чтобы не погружать в воду концы проводов.

Необходимые материалы:

  • 2 металлических пластины из нержавейки;
  • электрический шнур с вилкой;
  • небольшой кусок пластика (автор использует переднюю панель системного блока ПК);
  • крепеж — 2 болтика, 2 гайки и 4 шайбы.

В первую очередь необходимо будет зачистить концы на двух жилах электрического шнура, и скручиваем их в виде колечек.

Далее с помощью подготовленных болтиков, гаек и шайбочек крепим концы провода к металлическим пластинам, в которых нужно предварительно просверлить отверстия или вырезать U-образные пазы. Сами пластины крепятся к пластиковой детали.

Края пластин (с одной из сторон заготовок) необходимо будет загнуть под углом 90 градусов.

Таким образом, электроды будут находиться с одной стороны пластика, а провода — с другой. В емкость с водой помещаются только сами металлические пластины, тогда как концы проводов будут абсолютно сухими.

Укладываем пластиковую пластину с электродами на кружку с водой (или другую емкость), и включаем вилку в розетку. Для надежности можно зафиксировать провод с помощью зажима или бельевой прищепкой, чтобы он не болтался.

Подробно о том, как сделать кипятильник своими руками, вы можете посмотреть на видео. Своим опытом поделился автор YouTube канала GlucMaster.

Самый мощный самодельный кипятильник

Нихромовая спираль

Для того чтобы закипятить большой объем воды, можно из подручных средств изготовить мощное портативное устройство. Для изготовления прибора понадобятся следующие детали:

  1. Нихромовая спираль с диаметром проволоки не менее 1 мм.
  2. Промышленный предохранитель серии ПН 2.
  3. Двужильный кабель из провода сечением не менее 4 мм 2 .
  4. Отвертка и саморезы по дереву 20 мм.
  5. Штепсельная вилка разборного типа.

Предохранитель ПН-2

Изготовление мощного устройства для нагрева воды осуществляется в такой последовательности.

  1. Предохранитель ПН-2 разбирается для извлечения керамического корпуса изделия.
  2. 8 саморезов, которые образовались во время разборки устройства, вкручиваются в отверстия в корпус керамического изолятора.
  3. К одному из 8 вкрученных саморезов цепляется конец нихромовой спирали.
  4. Затем внутри корпуса электрического изолятора спираль просовывается к противоположному торцу круглого изолятора и снова фиксируется вокруг шурупа.
  5. Спираль разворачивается в обратную сторону, но уже фиксируется к другому вкрученному в изолятор шурупу.
  6. Таким же образом производится соединение спирали и саморезов еще в 5 точках, после чего к первому саморезу и последнему присоединяются зачищенные медные провода и саморезы полностью вкручиваются в керамический изолятор. Учитывая значительную мощность такого самодельного кипятильника, сечение подключаемого медного провода должно быть не менее 4 мм 2 . На другой конец провода осуществляется монтаж штепсельной вилки.

Проверка мощного самодельного водонагревателя

Эксплуатация кипятильника может осуществляться только в подвешенном состоянии. Нагревательный элемент должен быть полностью опущен в воду и не должен касаться стенок и дна резервуара. При использовании самодельного категорически запрещается прикасаться к емкости и корпусу прибора во время нагрева воды.

Из гвоздей

Для такого кипятильника вам понадобится 6 гвоздей длиной по 8см, деревянная планка толщиной около 2см, которую можно установить на край емкости из непроводящего материала, готовый шнур питания или пара проводов с вилкой. Для работы вам нужны пассатижи и дрель со сверлом такого же диаметра, как и гвозди.

Принцип создания кипятильника заключается в следующем:

  • просверлите в доске отверстия на расстоянии 5 мм друг от друга;
  • вставьте гвозди в отверстия, оставив над доской свободное расстояние в 2 – 3см, чтобы удобно было намотать провод;

    Рис. 10: вставьте гвозди в отверстия

  • зачистьте края кабеля на 5 – 10 см при помощи ножа или кусачек, у вас должен остаться голый металл без лака и прочей изоляции;
  • прикрутите оголенные жилы к гвоздям под самые шляпки – по 3 гвоздя на каждый из проводов, заметьте, что надежность электрических соединений зависит от плотности прилегания, поэтому их нужно затягивать как можно сильнее;
  • забейте гвозди до упора пассатижами, но следите за тем, чтобы механическое воздействие не ослабило место электрического контакта.

Кипятильник готов, налейте воду в стеклянную банку или пластиковую миску, установите сверху планку так, чтобы острые края гвоздей погрузились в воду. Включите кипятильник в сеть и дождитесь закипания. Ни в коем разе не пытайтесь проверять температуру нагрева воды пальцем или рукой, так как при включенном кипятильнике вы получите удар током.

Ремонт кипятильника своими руками: правила

В большинстве случаев, кипятильник можно легко починить самому. Для этого необходим некоторый инструмент и четкое следование инструкции.

Инструмент для работы:

  • Пассатижи;
  • Наждачная бумага;
  • Изолента.

Стоит отметить, что правильно и качественно выполненная работа, позволит прослужить устройству немало времени.

К неисправностям кипятильников, относят выход из строя нагревателя, повреждение кабеля и неисправность штепсельной вилки.

При выходе из строя нагревателя, он подлежит полной замене. Но если неисправностью является недостаточный контакт провода с клеммами ТЭНа, то необходимо сделать следующее. Пассатижами, откусывается пластик, который скрывает контакты устройства.

При неисправности самого кабеля, он разделяется в месте обрыва и соединяется при помощи клеммников. Скрутки для данных устройств лучше не использовать.

При нарушении контакта в вилке, необходимо разобрать устройство и осуществить качественное подключение.

Самодельный кипятильник на 220 Вольт: ТЭН от рабочего чайника

Альтернативным вариантом для изготовления самодельного кипятильника, будет использование ТЭНа от чайника или другого нагревательного устройства. Стоит отметить, схема подключения, мощность, принцип работы и скорость нагрева жидкости не будет отличаться от заявленных характеристик.

Элементы для самоделки:

  • Двужильный провод;
  • Клеммники.

В первую очередь (при необходимости), разбираем старый чайник и вынимаем нагревательный элемент. Самое главное при осуществлении данной работы, не повредить контакты ТЭНа.

Далее, для изготовления кипятильника, понадобятся два клеммника в пластиковой оболочке. Вы легко найдете данные соединители в любом специализированном магазине. Обычно они продаются в едином корпусе по 20 штук.

После этого, необходимо убедиться, что нагревательный элемент, находится в рабочем состоянии. Для этого, используя мультиметр, прозваниваем устройство на сопротивление. Мультиметр выставляем в положение 200 Ом. Сопротивление ТЭНа должно быть в пределах 27 – 38 Ом.

Затем, к контактам ТЭНа, прикрепляем две клеммных колодки . К данным колодкам, с другой стороны, прикрепляем провод. Лучшим вариантом будет использовать провод с уже готовой вилкой для подключения к электросети. Если вилки нет, следует ее смонтировать к проводу.

Далее, обязательно изолируем место соединения провода с ТЭНом. Для этого можно использовать термоусадочные трубки, которые одеваются перед подключением провода, или обычную изоленту.

После сборки, устройство прозванивается мультиметром. При нормальном сопротивлении, подключается к сети. Готово!

Кипятильник из ТЭНа

Сделать кипятильник в домашних условиях из ТЭНа не сложнее, чем при использовании бритвенных лезвий. Такой вариант самодельного устройства при правильном изготовлении является более безопасным в эксплуатации.

ТЭН не сложно «добыть» из , неисправность которого не связана с нагревательным элементом.

Кроме наличия работоспособного ТЭНа, потребуется также приготовить двужильный провод с вилкой, который также может быть позаимствован у неисправного чайника. Также для крепления проводов к ТЭНу рекомендуется приобрести клеммные колодки, применение которых значительно упростит и ускорит процесс самостоятельного изготовления устройства. В этом случае процесс сборки осуществляется в такой последовательности:

  • Концы провода зачищаются от изоляции с помощью ножа или специального устройства.
  • Провода заводятся в клеммы и затем фиксируются на выводах ТЭНа встроенными винтами.
  • С помощью мультиметра проверяется сопротивление нагревательного элемента, а также возможная утечка на корпус изделия.

Водогрейное устройство из ТЭНа от чайника

При удачной диагностике самодельное устройство может успешно конкурировать с заводскими изделиями, а качество соединения основного провода с ТЭНом даже может быть выполнено лучше, чем у магазинных бытовых приборов. Отсутствие паянных соединений позволит прослужить данному приспособлению значительно дольше, но если нет в наличии клеммников, то вышеописанный вариант изготовления кипятильника может быть изготовлен припаиванием проводов к контактам нагревательного элемента.

Данный вариант самодельного кипятильника может использоваться без каких-либо ограничений. Качество кипяченой воды, приготовленной таким образом, позволяет заваривать чай, кофе или любые другие напитки без потери вкусовых качеств.

Делаем кипятильник из гвоздей

По сути, это аналог рассмотренной выше конструкции из лезвий. Вот только кипятильник получается немного сложнее. Для работы вам понадобится:

  1. Гвозди 80 мм – 6 шт.
  2. Медный двужильный провод и вилка.
  3. Электрическая дрель и сверло 3 мм.
  4. Деревянная доска 10х10 см, толщина 2,5 см.

Для того чтобы сделать такую конструкцию, нужно придерживаться последовательности:

  1. На расстоянии 3-5 мм сделайте 6 отверстий в пластине из дерева при помощи сверла.
  2. Установите гвозди в отверстия.
  3. Делите гвозди на две группы по 3 штуки и к ним подключаете жилы проводов.
  4. Устанавливаете над емкостью с водой пластину, и включаете вилку в розетку.

Внимательно следите за тем, чтобы провода прижимались к гвоздям плотно. Для этого в каждое отверстие рекомендуется завести примерно на треть толщины жилы. Только после устанавливать гвозди. Перед первым запуском рекомендуется проверить сопротивление между контактами на вилке – оно должно быть нулевым.

Использование устройства:

  1. Наполняете неметаллическую кружку водой (как мы упоминали ранее, дистиллированная не подойдет).
  2. Устанавливаете поверх кружки пластину, электроды должны быть направлены вниз.
  3. Включаете в розетку 220 В устройство.
  4. Как только вода закипит, необходимо отключить устройство из сети.

Как вы понимаете, качество воды в этом случае будет не очень хорошим, вряд ли вы захотите ее пить. Но для технических нужд она подойдет. Теперь вы знаете, как быстро сделать кипятильник своими руками

Соблюдайте осторожность при работе с электрическим током, и следите, чтобы хоть где-то были участки с оголенными проводами. И также не допускайте, чтобы пользовались такими приборами дети

Изготовление полезных в хозяйстве предметов, инструментов и электрических приборов своими руками не всегда связано с желанием сэкономить. Дух изобретательства живет практически в каждом, кто хотя бы раз держал в руках гаечный ключ или отвертку. Для тех, кто не в состоянии выбросить на помойку ни грамма медной проволоки и даже старое ненужное лезвие от бритвы, будет полезно узнать, как из таких подручных предметов можно изготовить работоспособный кипятильник.

Кипятильник своими руками может быть изготовлен различными способами, но не все варианты самостоятельной сборки данного прибора позволяют пользоваться им долгое время. В статье описаны основные, проверенные временем варианты самостоятельного изготовления кипятильника.

Кипятильник из лезвий для бритвы

Этот вариант уже стал классикой для людей, живших в период отечественного дефицита. За долгие годы появилась масса вариаций таких нагревательных приборов и приличный опыт в их реализации, поэтому рассмотрим такую модель более детально. Лезвия являются не единственным вариантом для электродов кипятильника, но их применяют наиболее часто и это обуславливается несколькими немаловажными причинами:

  • Высокое качество стали – при электролизе, в толще воды протекает электрический ток, формируемый электронами металла, выделяемым из электродов. Из-за сопротивления жидкости далеко не все частицы переходят от одного электрода к другому, а выпадают в осадок в виде металла, значительно изменяя вкус воды. Бритвенные лезвия изготавливаются довольно качественно, поэтому процент осадка от такого кипятильника будет минимальным.
  • Оптимальное соотношение геометрических и физических параметров – несмотря на то, что лезвия никто не изобретал в качестве электрода под кипятильник, они обеспечивают относительно высокую скорость нагрева жидкости.
  • Массовое распространение – можно встретить практически в каждом доме, гараже или мастерской, из-за чего постоянно находятся под рукой.

Материалы для кипятильника из лезвий

Перед изготовлением вам необходимо обзавестись такими элементами:

Сами лезвия – для качественной работы кипятильника не имеет значения фирма и состояния режущих поверхностей, можно брать даже затупленные полотна

Важно чтобы они были одинаковой конструкции, лучше, если вы возьмете их из одной упаковки.
Диэлектрик для изоляции одного лезвия в кипятильнике от другого – можно применить любые, имеющиеся у вас предметы (пластиковые крышки, пробки). Если ничего не приходит на ум, лучше всего для изоляции друг от друга использовать обычные спички.
Материал для фиксации электродов в кипятильнике – чаще всего используются нитки

Однозначно не стоит скреплять клеем, и уж тем более, не стоит прибегать к проволоке и другим металлическим изделиям – они сразу закоротят лезвия.
Шнур питания с вилкой – подойдет любой вариант с многожильными медными проводами, которые удобно будет прикручивать вокруг лезвия.

Это минимальный набор, при желании вы можете усложнить конструкцию, используя крокодилы для подключения проводов к лезвиям или установив пластиковый брусок в качестве основы.

Порядок изготовления

Чтобы получить кипятильник из лезвий желательно иметь под рукой такие инструменты: пассатижи, нож или бокорезы, изоленту. Процесс изготовления заключается в следующем:

Самодельный водонагреватель готов, следует отметить, что расстояние между лезвиями определяет и параметр потребляемой из сети мощности, и скорость нагрева. Поэтому наиболее быстрый нагрев вы получите при расстоянии в 2 -3мм (на толщину спички), при расстоянии в 2 – 3 см время нагрева пропорционально увеличится.

Но количество электроэнергии, расходуемое для закипания воды, допустим, в пол-литровой банке, будет одинаковым для обоих случаев.

Не забывайте, что все самодельные кипятильники, пропускающие электрический ток через нагреваемую жидкость, нельзя погружать в металлические емкости, они будут находиться под потенциалом и могут ударить током. Подойдет только посуда из диэлектрического материала – стекло, полимер и прочие.

Кипятильник из консервной банки

С бритвенными лезвиями и столовыми ложками разобрались. А как насчет консервных банок?

Да, некоторые домашние умельцы даже из такого «ширпотреба» умудряются собрать самодельный кипятильник.

Необходимые материалы:

  • консервная банка (из-под тушенки, сгущенки или различных консервированных продуктов типа зеленого горошка или кукурузы);
  • деревянные палочки;
  • швейные или капроновые нитки;
  • электрический шнур с вилкой.

Из консервной банки необходимо вырезать две прямоугольных пластины с «ушками», в которые сверлятся отверстия.

Далее потребуется подготовить шесть деревянных палочек из любого дерева (береза, дуб, сосна и т.д.).

Первую пластину из консервной банки укладываем на две деревянных палочки. Сверху кладем еще две палочки и вторую пластину. Затем последние две палочки укладываем сверху второй пластины.

Концы деревянных палочек должны выступать за пределы металлических пластин. Соединяем их при помощи нитки.

Зачищаем два конца электрического провода, и крепим их к «ушкам» на металлических пластинах.

Сделанный электрокипятильник помещаем в трехлитровую банку с водой. Включаем вилку в розетку, и затем останется только дождаться, пока закипит вода.

Пошаговый процесс изготовления электрического кипятильника для нагрева воды можно посмотреть ниже — в авторском видеоролике.

Кому интересно: 3 литра воды автору удалось довести до кипения за 40 минут. Один литр получится вскипятить за 10-13 минут.

Как сделать кипятильник своими руками

Сегодня в каждом доме есть большое количество вещей и приборов, которые значительно облегчают жизнь, делают ее более комфортной и интересной.

Но иногда возникают ситуации, когда нужно проявить смекалку и изготовить что-то из подручных материалов.

На сайте https://vse-elektrichestvo.

ru/poleznye-sovety вы найдете много полезной информации, которая позволит самостоятельно справиться со многими проблемами.

Кипятильник из старого электрочайника

Чтобы изготовить кипятильник, необходимо найти нагревательный элемент. Самым простым решением будет использование старого нагревательного тэна из электрочайника или другого прибора.

Процесс изготовления состоит из нескольких этапов:

извлечение нагревательного элемента из ненужного электроприбора

Важно проследить, чтобы тэн был рабочим, это можно сделать при помощи бытового тестера; кроме тена, нам понадобится электрошнур с вилкой, а также клемные колодки. Электропровода от шнура подсоединяются к контактам нагревательного элемента; завершающим этапом будет изготовление надежной изоляции и проверка готового прибора при помощи мультиметра

Если проверка подтверждает работоспособность нагревателя, то можно приступать к его эксплуатации.

Водонагреватель из подручных материалов

Существует еще один способ быстрого изготовления кипятильника, но он является довольно опасным

Такой прибор нельзя оставлять без присмотра, а при использовании необходимо соблюдать особую осторожность

Нам понадобятся такие материалы:

  • два металлических предмета. Это могут быть гвозди, ложки, болты или ножи, но чаще всего для изготовления кипятильника используют лезвия;
  • спички или другие деревянные предметы;
  • нитки швейные;
  • шнур с вилкой.

Прежде всего необходимо подсоединить металлические пластины (лезвия) к зачищенным контактам электрошнура. Для большей надежности можно воспользоваться паяльником.

Дальше понадобится изготовить деревянную прокладку, которая не позволит лезвиям соприкасаться друг с другом. Для этого необходимо взять спички и смотать их по 4 штуки при помощи обычных швейных ниток.

Собирается кипятильник таким образом: на одно лезвие укладываются обмотанные спички, затем они накрываются вторым лезвием. Затем эта конструкция также обматывается нитками для надежности.

Научиться делать кипятильники можно благодаря этому видео:

Технология изготовления

Нам понадобятся следующие материалы:

  • Кабель питания с вилкой (желательно сечением не менее 0.75).
  • Два безопасных лезвия. Острота кромки не имеет значения, обычно использовались как раз тупые, использованные. Будет лучше, если оба электрода будут одинаковыми (для равномерного износа). В случае с лезвиями — одна фирма, желательно из одной упаковки.
  • Диэлектрик для установки между лезвиями. Обычно использовались спички. Просто опускать электроды в свободно подвешенном состоянии нельзя. Они могут соприкоснуться (двигаясь при кипении), и произойдет короткое замыкание.
  • Нитка для фиксации элементов конструкции. Как показала практика — это самый безопасный способ крепления. Клей использовать нельзя, остальной крепеж просто не подходит.

Как сделать кипятильник

У Вас к примеру стал протекать старый электрический чайник не подлежащий своему ремонту,- из за повреждения корпуса электрочайника или просто Вы хотите заменить старый электрический чайник на новый. Не торопитесь выбрасывать старый электрочайник.

Проверьте тэн электрического чайника, если тэн исправен, то он и будет основой для будущего кипятильника.

Что для этого нужно сделать? Нужно:

  1. извлечь тэн от электрочайника;
  2. зачистить контакты тэна;
  3. припаять провода двужильного кабеля ПВС 2*0,75 к контактам тэна;
  4. к другому концу кабеля подсоединить штепсельную вилку \.

И у Вас получится замечательный кипятильник, мощность которого рассчитана как для обыкновенного электрочайника. Вода в цинковом ведре согревается таким кипятильником буквально за пять — десять минут. Такими кипятильниками я снабдил свою родню и своих знакомых,- никто не жаловался.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
