Проверка, ремонт и замена ламп подсветки монитора своими руками
Работа монитора зависит от состояния всех элементов, входящих в его конструкцию. Нередко возникают различные проблемы, связанные с матрицей или подсветкой, которые препятствуют нормально работе экрана. Он может погаснуть полностью или частично, способен издавать розовое свечение и т.п. Появление подобных неполадок чаще всего указывает на выход из строя лампы подсветки.
Ремонт или восстановление в данном случае невозможны, требуется замена проблемного элемента. Для того, чтобы удостовериться в правильном определении причин неисправностей, необходимо проверить лампу подсветки монитора. Эту процедуру можно выполнить своими руками, но для получения ожидаемого результата понадобится хотя бы начальная подготовка.
Определение контактов соединения инвертора с блоком питания
- слева два плюсовых контакта (+12);
- в центре два минусовых электрода (в центре два минусовых электрода (GND);
- правый верхний — On/Off;
- правый нижний — BRIG, отвечает за управление функциями монитора.
Конструкции мониторов отличаются друг от друга, поэтому в каждом случае следует ознакомиться со схемой контактной группы, нанесенной на поверхность платы. Подобная схема имеется и на внешнем инверторе. В задачу входит правильное соединение всех проводов. Если возникают проблемы, можно поискать в сети даташит с расшифровкой соединений на данную плату, для чего надо найти ее обозначение.
Как разобрать монитор
Для того, чтобы отремонтировать монитор, его надо прежде всего разобрать. Опытным людям подобная задача не кажется слишком сложной, но для новичка она нередко оказывается неразрешимой. Привычных винтов или шурупов на ЖК мониторе попросту нет. Необходимо сразу же настроиться на сложную, аккуратную и кропотливую работу, которая отнимет намного больше времени, чем устранение неполадок.
Положить монитор экраном вниз на мягкую подложку из свернутой в несколько раз ткани.
Отвинтить подставку или опорную конструкцию. При помощи тонкого ножа разделить верхнюю и нижнюю части корпуса, разъединяя пластмассовые защелки.
Отсоединить ЖК панель от задней части корпуса. Обычно они соединяются четырьмя пластиковыми защелками. ЖК панель находится в металлическом каркасе, все платы закрыты пластинами для отсечки электромагнитного излучения. Оно способно отрицательно повлиять на работу других устройств и электрических цепей.
ЖК панель крепится с помощью 4 винтов
Их следует осторожно отвинтить и отсоединить разъемы, находящиеся под ней. Гибкие шлейфы надо отсоединять не со стороны панели, а с противоположного конца, поскольку соединение с ЖК панелью выполнено очень жестко, есть риск поломки гнезда.
После отсоединения ЖК панели становятся доступны печатные платы питания и управления, которые, при необходимости, можно просто отвинтить.
Необходимые инструменты
Для разборки монитора могут потребоваться:
- тонкий нож;
- отвертка;
- тонкая пластиковая пластинка (медиатор, пластиковая карта или иные подобные предметы);
- мультиметр (понадобится для дальнейших операций с платами);
- паяльник и припой.
Пригодятся отвертки под крест и плоская. Первой отвинчивают крепежные элементы, вторую вставляют в щель при разъеме половинок монитора на начальном этапе разборки. Поскольку процесс демонтажа сложен и трудоемок, могут потребоваться и другие инструменты, удобные и доступные для пользователя.
Что нужно для устранения поломки
Замена ламп освещения своими руками

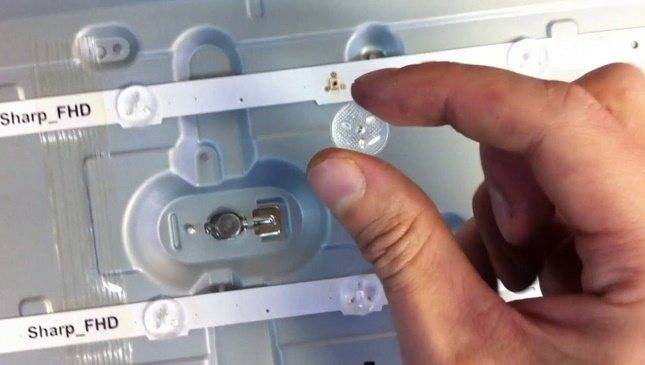

Для устранения неисправности пользователю потребуется инструмент, а также новые светодиоды. Купить светодиодную ленту в сервисном центре не получится — там их не заказывают и не продают. Есть возможность заказать такой товар у фирмы-производителя, но доставка займет очень много времени, да и цена будет слишком высокой. Лучший выход – поменять отдельно неисправные светодиоды.
На разных моделях одной и той же фирмы может быть различное количество светодиодов. Например, если на телевизоре LG c диагональю 32 дюйма 32LN540V-ZA всего 21 светодиод (3 ряда по 7 ламп), то на 32LB522U эта цифра может быть другой. Кроме того, чем больше диагональ, тем большее количество светодиодов используется для подсветки матрицы. Например, на телевизоре Samsung UE40ES5507K установлено 112 лампочек. Поэтому определить количество элементов в своем телеприемнике можно, только разобрав его.
LED-подсветка своими руками
Многие пользователи самостоятельно переходят с подсветки CCFL-ламп на светодиодные ленты. Порой новый комплект люминесцентных трубок не дает желаемого результата. Особенно в случае, если проблемы с инвертором. Поэтому выходом может быть установка светодиодов. При этом плотность посадки не должна быть ниже 120 шт. на 1 м ленты. Стоимость приобретенных элементов не превышает цены новых трубок. А при необходимых знаниях и навыках работы с такой техникой замену можно провести за 2-2,5 часа.
Как заменить подсветку монитора на светодиодную
Чтобы поменять лампы на светодиоды, необходимо разобрать монитор и извлечь старые источники света. Для этого следует:
- Отсоединить подставку и открутить винт, удерживающий заднюю стенку устройства.
- С помощью плоской отвертки снять тыльную панель с защелок, расположенных по периметру корпуса.
- Извлечь плату с кнопками и внутренний металлический корпус.
- Отсоединить провода от люминесцентных трубок и шлейф, идущий к матрице.
- Демонтировать матрицу и разместить на мягкой ровной поверхности.
- Разобрать блок с подсветкой и снять лампы.
В мониторах могут быть установлены трубки 2 типоразмеров: 7 или 9 мм. LED-лента имеет ширину 9 мм, поэтому если ее невозможно разместить в посадочном месте, то края обрезают. Новые источники света питаются напряжением 12 В. Получить его можно с блока питания устройства через стабилизатор DC-DC, собранный на ML-микросхеме. Иногда ленту напрямую подключают к питанию, однако тогда экран не будет гаснуть после отключения монитора.
Для решения этой проблемы используют стабилизатор KIA431A, который открывается малым током. Нужно среднюю ножку («земля») выпаять, к ней подсоединить провод и изолировать его. От 2 пина шлейфа блока питания берут +12 В и подключают к нему стабилизатор напряжения DC-DC. Устройство крепят 2-сторонним скотчем возле блока управления.
Использование такой схемы дает ровный свет нужного оттенка без мигания, а экран гаснет, когда устройство неактивно.

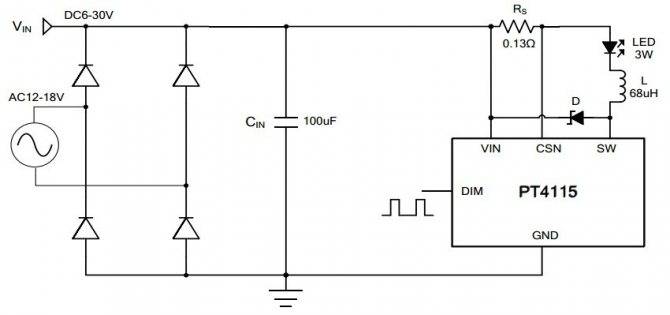

Схема диммируемого драйвера светодиодной ленты
В случае выхода из строя инвертора необходимо найти новый источник питания светодиодной ленты. Тогда яркость можно изменять регуляторами матрицы или настройками монитора. Существует 2 вида изменения интенсивности подсветки: с помощью встроенного регулятора или внешним диммированием.
Схема светодиодной подсветки со встроенным диммером
Управление яркостью светодиодов можно сделать от штатного широтно-импульсного модулятора. Сигнал генерируется схемой управления устройства без вывода дополнительных органов управления на лицевую панель. Для этого нужно собрать логическую схему И-НЕ. Это инвертор, у которого на выходе будет 1 только тогда, когда на входе будет 0.
Схема монтируется на входе On/Off регулятора, и выставляется постоянное значение выходного напряжения 12 В. Величина подстроечного сопротивления должна быть около 10 кОм. Более точное значение можно установить при включенном регуляторе.
Схема для внешнего диммирования
В мониторах с двумя управляющими клавишами функции нужно выбирать из экранного меню. В таких случаях лучше вывести орган управления подстроечного резистора на лицевую панель. Для создания схемы регулировки яркости светодиодов со встроенным диммером нужно на плате найти пины с такими обозначениями:
- On — сигнал на включение подсветки (+5 В);
- Dim — управление яркостью подсветки;
- +12 В — питание нагрузки.
Основой схемы управления является линейный регулятор LM2941. В связи с тем, что девайс имеет инвертируемый выходной импульс, для его согласования с прямым сигналом On следует собрать инвертор на 1 транзисторе. Для регулировки уровня яркости в схеме последовательно установлены 2 переменных резистора. Это позволяет более плавно изменять выходное напряжение.
Переменный резистор RV1 номиналом 5,1 кОм и многооборотное подстроечное сопротивление RV2 (4,8 кОм) позволяют поддерживать напряжение около 13 В, необходимое для питания светодиодов. Ими же можно регулировать яркость свечения в заданных пределах. Достоинствами такой схемы являются ее простота и возможность использования стандартной светодиодной ленты.
Вместе с тем немного нарушается баланс белого цвета, который уходит в зеленоватые оттенки. Из-за небольшой плотности расположения светодиодов наблюдаются конусы засветки возле каждого элемента. Поэтому лучше использовать ленту с более частой посадкой элементов (более 120 шт. на метр).
Инструкция как разобрать монитор
Первым делом нужно разложить на рабочем месте мягкую салфетку и положить на нее монитор экраном вниз.
Снимаем подставку монитора и пластиковую крышку, открутив крепеж, если это требуется.
Монитор переворачивается, снимается передняя рамка, которая обычно держится на пластиковых защелках.
Отключается и снимается блок питания, который установлен внизу матрицы
Осторожно отключить шлейф и снять плату блока питания. Чтобы отключить шлейф нужно слегка нажать на держатели одной рукой, а второй аккуратно вытащить шлейф.
ВНИМАНИЕ!
- Чтобы получить доступ к лампам — надо разобрать экран. Для этого снимается металлическая рамка и затем ЖК панель, пластинка и пленка раскладываются в правильном порядке на мягкой ткани.
- Снимается светоотражающая подложка, извлекается окантовка из ламп.
Собирается монитор в обратном порядке.
ВНИМАНИЕ! Нарушение техники безопасности влечёт за собой тяжёлые электротравмы, ожоги, механические повреждения. Перед началом работы техника должна постоять несколько минут выключенной из сети, чтобы успели разрядиться конденсаторы
LED-подсветка своими руками
Многие пользователи самостоятельно переходят с подсветки CCFL-ламп на светодиодные ленты. Порой новый комплект люминесцентных трубок не дает желаемого результата. Особенно в случае, если проблемы с инвертором. Поэтому выходом может быть установка светодиодов. При этом плотность посадки не должна быть ниже 120 шт. на 1 м ленты. Стоимость приобретенных элементов не превышает цены новых трубок. А при необходимых знаниях и навыках работы с такой техникой замену можно провести за 2-2,5 часа.
Как заменить подсветку монитора на светодиодную
Чтобы поменять лампы на светодиоды, необходимо разобрать монитор и извлечь старые источники света. Для этого следует:
- Отсоединить подставку и открутить винт, удерживающий заднюю стенку устройства.
- С помощью плоской отвертки снять тыльную панель с защелок, расположенных по периметру корпуса.
- Извлечь плату с кнопками и внутренний металлический корпус.
- Отсоединить провода от люминесцентных трубок и шлейф, идущий к матрице.
- Демонтировать матрицу и разместить на мягкой ровной поверхности.
- Разобрать блок с подсветкой и снять лампы.
В мониторах могут быть установлены трубки 2 типоразмеров: 7 или 9 мм. LED-лента имеет ширину 9 мм, поэтому если ее невозможно разместить в посадочном месте, то края обрезают. Новые источники света питаются напряжением 12 В. Получить его можно с блока питания устройства через стабилизатор DC-DC, собранный на ML-микросхеме. Иногда ленту напрямую подключают к питанию, однако тогда экран не будет гаснуть после отключения монитора.
Что такое инвертор подсветки монитора
Инвертор — это устройство, которое преобразует 12 В постоянного тока в рабочее напряжение питания люминесцентных ламп. На выходе получается высоковольтный переменный ток. Для подсветки матрицы на мониторе используются несколько ламп, расположенных либо по периметру экрана, либо полностью занимающих всю его площадь. В задачи инвертора входят:
- преобразование постоянного тока в переменный с увеличением напряжения;
- регулировка и стабилизация тока питания ламп подсветки;
- регулировка яркости подсветки;
- согласование сопротивления лампы с выходным сопротивлением инвертора;
- защита от короткого замыкания или перегрузок.
Интересно! Конструкций и разновидностей инверторов очень много. Каждый производитель выпускает собственные разработки, созданные специально для работы со схемами и узлами своих мониторов. Такое разнообразие создает некоторую путаницу и затрудняет ремонт или замену проблемных узлов — необходимо иметь такой же инвертор, что не всегда возможно.
Применение светодиодных источников освещения в ЖК-мониторах
В связи с широким распространением светодиодной осветительной техники при ремонте часто возникает идея заменить морально устаревшие газоразрядные лампы LED-светильниками. Эта мысль имеет право на жизнь, и реализовать ее несложно. Но замена ламп на светодиоды в мониторе потребует решения нескольких вопросов.
Размеры. CCFL-лампа устанавливается внутри специального профиля. Ширина этой канавки бывает 7 мм или 9 мм. Ширина ленты должна позволять установить ее в паз этого профиля. В некоторых случаях оказывается возможным подрезать края «негабаритного» полотна до 1 мм с каждой стороны так, чтобы не повредить токоведущие шины. Если все получится, то лента хорошо впишется в профиль.
- Получение равномерной освещенности. Светодиоды на полотне расположены на расстоянии друг от друга, поэтому при использовании обычной ленты легко получить распределение потока полосами, несмотря на наличие эффективной рассеивающей системы. Чтобы этого избежать, потребуется светильник не менее чем со 120 элементами на метр (минимум 90).
Источник питания. Замена ламп в мониторе на низковольтную светодиодную ленту потребует пониженного, по сравнению с CCFL, напряжения питания. Это напряжение можно поискать на штатной плате дисплея, но мощность ленты не должна быть менее 10 Вт, так как световой поток в рассеивающей системе подвергается серьезному ослаблению. Не факт, что нагрузочная способность штатного источника окажется достаточной. Поэтому в некоторых случаях для питания LED-ленты применяют отдельный выносной блок питания на соответствующее напряжение. Неудобство очевидно: подсветка выключается отдельно от монитора, и отсутствует регулировка яркости (или для нее придется городить отдельную схему). Проблема яркости возникает и при первом варианте, но в обоих случаях ее несложно решить.
Распиновка разъема и вывод DIM.
Яркость штатной CCFL-лампы регулируется методом ШИМ, для этого в инверторе предусмотрена специальная схема. В данном случае инвертор должен быть удален, а ШИМ-сигнал можно использовать в своих целях. Для этого на плате надо найти разъем, рядом с одним из выводов которого будет надпись DIM. На нем присутствует ШИМ-сигнал, который можно проконтролировать осциллографом. К этой точке надо подключить отрицательный вывод ленты через транзисторный ключ. В качестве ключевого элемента можно применить MOSFET-транзистор с N-каналом. Он должен быть рассчитан на полный ток отрезка ленты с запасом. 99+ процентов случаев закроет полевик AP9T18GH – его можно найти на вышедших из строя материнских платах компьютеров. Он позволяет работать с нагрузкой до 10 А.
Схема регулирования яркости.
При наличии навыков и знаний можно задействовать штатную схему регулирования яркости и включения-отключения подсветки, добавив к ней два транзисторных ключа и выставив напряжение на выходе 12 вольт.
Переделка штатной схемы.
В этом случае для переделки никаких дополнительных и внешних устройств не потребуется, и монитор будет работать в штатном режиме. Надо лишь подать на вход коммутатора сигналы DIM и ON, присутствующие на разъеме.
Для закрепления информации видео: Замена изношенной платы светодиодной подсветки ЖК телевизора на стандартную LED ленту.
Замену штатных ламп подсветки на аналогичные или светодиодные нельзя назвать простой. На самом деле это трудоемкий процесс, требующий знаний и умений. Но все же для мастера среднего уровня это вполне достижимо, и после ремонта дисплей прослужит еще долгие годы. При необходимости, ремонт вновь установленной светодиодной подсветки монитора труда не составит – опыт будет уже наработан.
Замена подсветки монитора на светодиодную
Светодиоды демонстрируют высокие эксплуатационные показатели и срок службы, в несколько раз превосходящий длительность работы люминесцентных ламп. Это стало причиной, по которой многие пользователи производят замену ламп подсветки монитора на светодиодные ленты. Напряжение питания у них равно 12 В постоянного тока, поэтому можно брать его прямо с БП.
Важно! Единственным условием становится установка схемы, обеспечивающей отключение подсветки при выключении монитора, иначе светодиоды будут работать постоянно. Кроме этого, понадобится иметь возможность регулировать яркость свечения ленты
Эти функции обеспечивает контроллер монитора, но понадобится соединить ленту с соответствующими электродами.
Отыскать их можно визуально, или, если надписи не видны, обычным тестером, для чего придется проверять последовательно все гнезда на колодке
Извлекать люминесцентные лампы подсветки монитора надо очень осторожно, чтобы не разбить колбы при неосторожном движении. Они ртутные, и создают определенную опасность
Отрезки светодиодной ленты устанавливаются на их место и производится обратная сборка монитора.
Как разобрать монитор
Для того, чтобы отремонтировать монитор, его надо прежде всего разобрать. Опытным людям подобная задача не кажется слишком сложной, но для новичка она нередко оказывается неразрешимой. Привычных винтов или шурупов на ЖК мониторе попросту нет. Необходимо сразу же настроиться на сложную, аккуратную и кропотливую работу, которая отнимет намного больше времени, чем устранение неполадок.
Положить монитор экраном вниз на мягкую подложку из свернутой в несколько раз ткани.
Отвинтить подставку или опорную конструкцию. При помощи тонкого ножа разделить верхнюю и нижнюю части корпуса, разъединяя пластмассовые защелки.
Отсоединить ЖК панель от задней части корпуса. Обычно они соединяются четырьмя пластиковыми защелками. ЖК панель находится в металлическом каркасе, все платы закрыты пластинами для отсечки электромагнитного излучения. Оно способно отрицательно повлиять на работу других устройств и электрических цепей.
ЖК панель крепится с помощью 4 винтов
Их следует осторожно отвинтить и отсоединить разъемы, находящиеся под ней. Гибкие шлейфы надо отсоединять не со стороны панели, а с противоположного конца, поскольку соединение с ЖК панелью выполнено очень жестко, есть риск поломки гнезда.
После отсоединения ЖК панели становятся доступны печатные платы питания и управления, которые, при необходимости, можно просто отвинтить.
Необходимые инструменты
Для разборки монитора могут потребоваться:
- тонкий нож;
- отвертка;
- тонкая пластиковая пластинка (медиатор, пластиковая карта или иные подобные предметы);
- мультиметр (понадобится для дальнейших операций с платами);
- паяльник и припой.
Пригодятся отвертки под крест и плоская. Первой отвинчивают крепежные элементы, вторую вставляют в щель при разъеме половинок монитора на начальном этапе разборки. Поскольку процесс демонтажа сложен и трудоемок, могут потребоваться и другие инструменты, удобные и доступные для пользователя.
Расчеты сопротивления источника и светодиодов
Теперь для интереса посчитаем выходное сопротивление источника питания и сопротивления светодиодов. В расчетах участвуют – старый добрый Ом со своим знаменитым законом и формула делителя напряжения.
Итак, для случая на 30 светодиодов имеем:
- Напряжение холостого хода источника тока – 305 В,
- Напряжение источника тока под нагрузкой – 107 В,
- Ток в цепи (да, ещё старина Кирхгоф со своим 1-м законом!) – 0,02 А.
Чтобы расчеты были понятнее, прилагаю схему:
Схема для измерения сопротивлений
Предполагаем, что на вход схемы подается напряжение от идеального источника ЭДС с нулевым внутренним сопротивлением. Реальный источник электричества имеет внутреннее сопротивление Ri, которое мы сейчас посчитаем.
При измерении напряжения холостого хода Uн = Uхх = 305 В, поскольку входное сопротивление вольтметра гораздо больше внутреннего сопротивления источника Ri.
При подключении нагрузки Uн = 107 В, значит, напряжение, падающее на внутреннем сопротивлении источника Ri, равно 305 – 107 = 198 В.
Зная ток, посчитаем внутреннее сопротивление:
Ri = 198 В / 0,02 А = 9900 Ом.
Много это или мало? Всё познается в сравнении. В данном случае – в сравнении с сопротивлением нагрузки:
Rн = 107 В / 0,02 А = 5350 Ом.
Это – сопротивление последовательно соединенных светодиодов, когда через них протекает ток 0,02 А. Значит, сопротивление одного светодиода равно 5350 Ом / 30 = 178 Ом.
Мы видим, что сопротивление источника электропитания больше сопротивления нагрузки. Значит – перед нами – источник тока. То есть, при изменении сопротивления нагрузки (количества светодиодов) в некоторых пределах ток почти не меняется.
Можно посчитать сопротивление диодов, когда их 22 штуки, оно будет меньше из-за того, что ток будет больше, а вольт-амперная характеристика диода нелинейна.
Ладно, что-то мы отклонились от темы.
Теперь – обещанный десерт.
1 место – монитор не включается
вообще, хотя индикатор питания может мигать. При этом монитор загорается на секунду и тухнет, включается и сразу выключается. При этом не помогают передергивания кабеля, танцы с бубном и прочие шалости. Метод простукивания монитора нервной рукой обычно тоже не помогает, так что даже не старайтесь. Причиной такой неисправности ЖК мониторов чаще всего является выход из строя платы источника питания, если он встроен в монитор.
Последнее время стали модными мониторы с внешним источником питания. Это хорошо, потому что пользователь может просто поменять источник питания, в случае поломки. Если внешнего источника питания нет, то придется разбирать монитор и искать неисправность на плате. Разобрать ЖК монитор в большинстве случаев труда не представляет, но нужно помнить о технике безопасности.
Перед тем, как чинить бедолагу, дайте ему постоять минут 10, отключенным от сети. За это время успеет разрядиться высоковольтный конденсатор
ВНИМАНИЕ! ОПАСНО ДЛЯ ЖИЗНИ, если сгорел и ШИМ-транзистор! В этом случае высоковольтный конденсатор разряжаться не будет за приемлемое время
Поэтому ВСЕМ перед ремонтом проверить напряжение на нем! Если опасное напряжение осталось, то нужно разрядить конденсатор вручную через изолированный около 10 кОм в течение 10 сек. Если Вы вдруг решили замкнуть выводы , то берегите глаза от искр!
Далее приступаем к осмотру платы блока питания монитора и меняем все сгоревшие детали – это обычно вздутые конденсаторы, перегоревшие предохранители, транзисторы и прочие элементы. Также ОБЯЗАТЕЛЬНО нужно пропаять плату или хотя бы осмотреть под микроскопом пайку на предмет микротрещин.
По своему опыту скажу – если монитору более 2 лет – то 90 %, что будут микротрещины в пайке, особенно это касается мониторов LG, BenQ, Acer и Samsung. Чем дешевле монитор, тем хуже его делают на заводе. Вплоть до того, что не вымывают активный флюс – что приводит к выходу из строя монитора спустя год-два. Да-да, как раз когда кончается гарантия.
Как проверить лампу подсветки
Это можно сделать несколькими способами:
- прозвонить мультиметром. Измерять тестером напряжение на выходах инвертора — печальная судьба для тестера. Он сгорит ;
- проверить одноламповым инвертором;
- заменить лампу на заведомо исправную;
- сравнить осциллографом уровни напряжений на холодных концах ламп;
- проверить с помощью конденсаторов.
Самое важное при замене лампы — отключить защиту на инверторе. У каждой модели инвертора свой алгоритм работы, поэтому смотреть нужно конкретно для ремонтируемой модели
Разберем один способ проверки. Самый простой — тестирование с помощью подходящей рабочей лампы подсветки. Если с новой лампой экран работает и выдаёт яркое изображение — проблема в лампе. Если нет — дело в инверторе, шлейфе или надо копать глубже и менять матрицу или схемы.
До 2004-2005 года в массовом использовании были распространены в основном CRT мониторы и телевизоры, или иначе говоря имеющие в своем составе кинескоп. Их еще, как и телевизоры, называют мониторами и телевизорами ЭЛТ (электронная – лучевая трубка) типа. Но прогресс не стоит на месте и в свое время были выпущены ЖК телевизоры, имеющие в своем составе ЖК (жидко — кристаллическую) матрицу. Подобная матрица обязательно должна хорошо освещаться расположенными с двух сторон, сверху и снизу, 4-мя CCFL лампами.
Это касается 17 — 19 дюймовых мониторов и телевизоров. На телевизорах и мониторах большей диагонали, может быть шесть или более ламп. Подобные лампы с виду напоминают обычные люминесцентные лампы, но имеют в отличие от них, намного меньшие размеры. Из отличий у подобных ламп будет не 4 контакта, как у люминесцентных ламп, а всего два, и для их работы требуется высокое напряжение — свыше киловольта.
Разъем лампы подсветки монитора
Так вот, эти лампы после 5-7 лет работы часто приходят в негодность, неисправности проявляются типично для обычных люминесцентных ламп. Вот дополнительная информация. Сначала появляются красноватые оттенки в изображении, медленный старт, для того чтобы лампа зажглась ей нужно несколько раз помигать. В особо тяжелых случаях лампа не зажигается вообще. Может возникнуть вопрос: ну погасла одна лампа, они же стоят сверху и снизу матрицы, обычно по две штуки установленные параллельно друг другу, пусть горят только три из них и изображение будет лишь более тусклым. Но не все так просто.
Определение контактов соединения инвертора с блоком питания
Ремонт светодиодной лампы своими руками
Теперь нам необходимо определиться с подключением. Плата инвертора с блоком питания имеет лишь один разъём подключения для коннекта с платой контроллера матрицы. Зная, какие контакты есть на выходе этой платы и платы внешнего инвертора, мы можем соединить их проводами. Рассматриваем плату монитора ViewSonic с блоком питания и видим там схему контактов разъёма
На картинке выше у нас следующая расшифровка разъёма:
- два левых контакта +12 отвечают, как видно из обозначения, за подачу плюса;
- два средних контакта GND отвечают за массу (или минус);
- правый верхний контакт ON/OFF отвечает за подачу сигнала на включение/выключение монитора;
- нижний правый контакт BRIG отвечает за управление монитором.
Теперь посмотрим, что у нас есть на выходе с платы внешнего инвертора
Здесь контакты расположены одним рядом и имеют следующее назначение слева направо:
- два контакта GND — это масса (минус);
- контакт ADJ — это управление подсветкой;
- контакт ON/OFF — включение и выключение подсветки;
- два крайних контакта VCC — соответственно, подача плюса.
В нашем случае мы будем соединять попарно одним проводом контакты плюса и массы, и по одному проводу на включение/выключение платы и на управляющий контакт. В идеале, можно на каждый контакт цеплять отдельный провод.
Если на ваших платах нет схемы с расшифровкой, то вы всегда можете найти даташит (от английского Datasheet, что в дословном переводе обозначает «бумажка с информацией», то есть «документация») используемой вами платы. Подчёркиваем, что удобнее и выгоднее искать документацию именно по модели платы, а не по модели монитора, в которой эта самая плата была установлена
