Как проверить монитор на работоспособность

Допустимое количество битых пикселей.

Определяется допустимое количество битых пикселей на жидкокристаллической матрице с помощью специальной спецификации ISO 13406-2 (в России — ГОСТ Р 52324-2005). Следует сказать, что этот документ содержит около 150 страниц и регламентирует не только дефектные пиксели, но и определяет ряд других требований таких как степень отражения, уровень яркости и контрастности, читаемость текста, коэффициент заполнения, равномерность подсветки и цветовых заливок, мерцание и блики…

В наши дни все именитые бренды и производители придерживаются стандарта ISO 13406-2, потому что создания жидкокристаллической матрицы очень дорогой и трудоемкий процесс, а протестировать собранную панель на наличие дефектных пикселей можно только после полного изготовления. В связи с этим, производители стараются как можно реже отбраковывать такую продукцию относя ее после теста к одному из четырех классов качества. Сама спецификация ISO 13406-2 определяет четыре класса (class I, class II, class III или class IV).

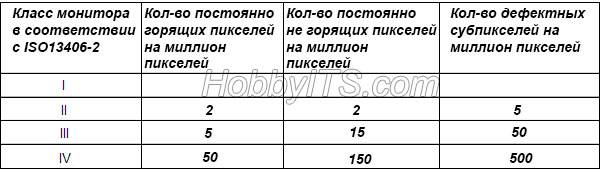

Допустимое количество битых пикселей из миллиона по ISO 13406-2.
  • 1-й класс: не допускает дефектов пикселя (дорогие и достаточно редкие модели на нашем рынке, а при наличии хотя бы одного битого пикселя вы имеете право на гарантийную замену LCD панели).
  • 2-й класс: допускает наличие 2-х дефектов 1 и 2 типов, а также 5-ти дефектов 3 типа (самый распространённый класс ЖК-панелей на нашем рынке).
  • 3-й класс: допускается 5 дефектов 1-го типа, 15 — 2-го типа и 50 — 3-го типа.
  • 4-й класс: допускается наличие 50, 150 и 500 дефектов 1, 2 и 3 типов соответственно. (среди массового производства такой продукции практически нет).
Типы битых пикселей.
  • 1 тип — белый пиксель на черном фоне;
  • 2 тип — черный пиксель на белом фоне;
  • 3 тип — цветные (красный, синий, зеленый). Как правило это проблема с субпикселями.

Чтобы вам было более понятно, я сопоставил дефектные пиксели по таблице.

Кстати, класс продукции напрямую влияет на ее стоимость. Например, смартфон от одного производителя стоит 800 €, а превосходящий его по всем параметрам смартфон от другого производителя может стоить на треть меньше.

Особенности возврата монитора в магазин

В случае если возможные способы решения проблемы не смогли помочь, монитор можно обменять в магазине. Его можно вернуть, получив деньги обратно, в течение 14 дней после покупки товара. Кроме того, его можно обменять на равноценный товар или другой, за который придется немного доплатить.

Для совершения обеих операций стоит предоставить чек, свидетельствующий о совершении оплаты в данном магазине. Это можно сделать только в случае, если после оплаты покупки прошло менее двух недель.

Если 14 дней уже истекли, а проблема все еще имеется, покупатель может рассчитывать на ремонт по гарантии при предъявлении чека о проведении платежа. После того как проблемный монитор возвращают в магазин, где была произведена покупка, его отправляют на экспертизу.

Посредством ее проведения выясняют, по чьей вине произошла поломка — покупателя или производителя. В зависимости от полученного результата деньги за ремонт выплачивает либо покупатель, либо компания произведет замену или ремонт устройства за свой счет.

Восстановление битых пикселей на телевизоре.

Ничего в этом мире не совершенно и любая цифровая техника может выйти из строя, да и жидкокристаллическая панель со временем может расстроить владельца наличием битых пикселей. Что же делать в таком случае? Я думаю вы понимаете, что дефектные пиксели, которые образовались в следствии выхода из строя тонкопленочного транзистора восстановить своими силами не получится. Но можно вернуть к жизни так называемые «застрявшие пиксели». Можно попробовать «полечить» битые пиксели программным или механическим способом. Но 100% положительного результата не дает не один из них.

Программное лечение битых пикселей.

Первым делом нужно попробовать вернуть к жизни зависший пиксель программным способом. Использование специализированных программ более безопасно в отличии от физического лечения. Я знаю о двух самых действующих и реально работающих утилитах. Это Bad Crystal и JScreenFix. Обе эти программы платные, но цена вопроса не велика.

Если вы не уверенны в том, что программа Bad Crystal вам поможет, то на сайте разработчика есть тест для оценки шансов на восстановление битых пикселей. Так же на сайте есть раздел с часто задаваемыми вопросами и отчетами о тестировании утилиты, а также техническая поддержка. Это очень достойная и функциональная программа, которая поддерживает Plasma, LCD, LED, OLED и 3D экраны, увеличивает срок эксплуатации, восстанавливает до 90% дефектов, убирает зависший пиксель за 10 минут (в некоторых случаях процесс может длиться около 48 часов) и имеет простой и понятный интерфейс.

Также очень популярна программа JScreenFix, которая по словам разработчиков помогает не только найти битые пиксели, но и в 80% случаев ей удается их восстановить. Программа в пошаговом режиме проведет вас до полного восстановления дефектных пикселей. Утилита выполняет высокоскоростные переключения цветов каждого пикселя, что позволяет вернуть застрявший пиксель в работу.

Разработчики утверждают, что программа способна вернуть все на круги своя в течении 20-30 минут, а в более тяжелых случаях рекомендуют оставить в работе программу на 8-10 часов. В случае если положительного результата не будет, они рекомендуют повторить процесс. Также это программное решение снижает выгорание экрана и улучшает качество отображения.

Физическое лечение битых пикселей.

Если программным путем не удалось восстановить дефектные пиксели значит нужно сделать массаж телевизору/монитору. Возьмите спичку и накрутите на нее ватку (можно воспользоваться ушной палочкой), выключите телевизор и приступайте к медленному и аккуратному массажу в области битого пикселя. Надавливайте не сильно, а круговые движения выполняйте с чувством. Таким образом массируя область с застрявшим пикселем можно восстановить его в нужное положение и он начнет правильно функционировать. При необходимости нужно повторить процедуру.

Только не переусердствуйте и не массажируйте панель пальцами и уж тем более не трогайте ее острыми предметами, а то вы добавите на матрицу еще с десяток битых пикселей. Нужно сказать, что этот вид восстановления битых пикселей не безопасный и все манипуляции вы делаете на свой страх и риск.

На этом буду заканчивать статью. Надеюсь подготовленный материал был для вас полезен и легок к восприятию . Если у вас есть чем дополнить публикацию или вы хотите выразить свое мнение, то милости просим в комментарии. Пока!

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Метод 1 сервис Monteon

Данный сервис – это полноценный ресурс, позволяющий производить калибровку дисплеев. Ресурс со всей тщательностью тестирует разнообразные параметры мониторов компьютера и экранов смартфонов. Он производит тестирование по мерцанию, чёткости, градиента, цветопередачи дисплея. Нам будет интересна особенно цветопередача. Итак, входим в Монтеон.

  1. Для запуска теста, нужно кликнуть по кнопочке «Начать» на основной страничке;
  2. Данный ресурс в миг откроет на вашем браузере полноэкранный просмотр. Если это не так, нужно применить специальную кнопочки внизу справа;
  3. Применяя стрелочки, или кружочки по бокам фона, можно пролистывать страницы фона и очень внимательно всматриваться в экран, ища неисправные участки. Итак, если, используя одну из картинок, нашлась черная точка – это тот самый битый сектор (если фон черный, то битый сектор будет белым);
  4. Внизу посередине вы можете выбрать градиент, однотонные тона, контрастность, сетку и прочее;
  5. Есть возможность проверить пикселы вашего мобильного девайса.

Создатели ресурса советуют делать тесты в тусклом, или темном освещении, т.к. при отсутствии света человеческому глазу легче найти неисправный пиксель на экране. По той же причине, лучше выключить любую программу, которая контролирует видеокарту, если она у вас установлена.

Видеокарта — вероятная причина, по которой монитор не показывает изображение

Остается еще один вариант и, скорее всего, он будет верным – сгорела видеокарта. Правда вероятность этой поломки не столь высока. Может, конечно видеокарта и целая. Но в этом случае дело уже несколько серьезнее – вам надо менять саму материнскую плату.

Как проверить видеокарту? Выньте ее из слота, проверьте контакты и снова вставьте обратно.

Если у вас под рукой имеется второй комп, который поддерживает проверяемую видеокарту, вставляйте ее туда и включайте. Если комп загрузился нормально, значит проблема не в ней. Если же ничего не произошло, меняйте видеокарту. Этот вариант приемлем только в том случае, когда у вас под рукой есть, где проверить видеокарту.

Если нет, то значит нужен мастер. Вообще же, если у вас игровой комп, и вы сильно «напрягаете» видеокарту, то рекомендуется периодически проводить ее диагностику, что бы она не полетела в самый неподходящий момент. Для проведения диагностики есть ряд программ, среди которых одной из самых популярных, является FurMark

FurMark — специально разработанная программа, проводящая стресс-тестирование видеокарты совместимой с пакетом API OpenGL. Особенность данной утилиты — гибкое меню настроек, в котором можно задавать множество функций. В программу входят последние версии дополнительных утилит GPU-Z и GPU Shark. Использование FurMark — хорошая проверка производительности видеокарты.

Причины появления битых пикселей.

В современных телевизорах как правило используется активная матрица, а количество пикселей в жидкокристаллических дисплеях просто огромно и гарантировать исправность каждого из них просто невозможно. Для того чтобы появился битый пиксель на телевизоре достаточно чтобы управляющий транзистор вышел из строя или субпиксель застрял в одном положении.

В первом случае восстановить черные битые пиксели (неработающий транзистор) собственными силами, без соответствующих навыков и оборудования не получится. Читал как-то, что в заводских условиях можно просто выжечь испорченный транзистор при помощи лазера. Конечно же, вернуть рабочее состояние такому пикселю не получится, но зато он будет менее заметным для глаз человека. Не знаю насколько это правда… Возможно есть и другое более доступное решение для восстановления такого типа битого пикселя, но я думаю что такой дефектный пиксель не «лечится». Этот тип битого пикселя имеет вид черной точки и будет особенно виден на экране с белым и светлым фоном.

Во втором случае, дефект битого пикселя можно устранить программным способом или путем физических манипуляций в домашних условиях. Этот дефект битого пикселя называют «застрявший пиксель» и проявляется он в виде светлой или цветной точки на экране. А вызвано это тем, что субпиксель застрял в одном из положений и светится одним цветом на дисплее. Как убрать такие битые пиксели я расскажу вам дальше. Кстати, иногда появившиеся битые пиксели могут сами через время исчезнуть.

Причинами возникновения битых пикселей может быть как производственный брак, так и несовершенство технологии. Да, уважаемый читатель, ничего не совершенно в этом мире. Нужно сказать, что существуют стандарты регламентирующие количество допустимых дефектов матрицы (битых пикселей) при наличии которых цифровое устройство не будет признано браком. А значит вы его по гарантии или как брак вернуть в магазин не сможете. Поэтому обязательно тестируйте телевизор на битые пиксели при покупке.

Сервис CatLair

Данный сервис можно назвать простым и элегантным. Он позволяет находить повреждённые пиксели также с помощью картинок с различными светами. Посередине сервиса находятся изображения темных котов, находящихся на фоне с различными цветами. Выбираем понравившийся, и просматриваем.

Заходим в CatLair

Итак, начинаем изучение сервиса:

К примеру, выбираем синий цвет. Для этого, нужно кликнуть по коту с синим фоном. Ищем битые сектора;

Подобным образом, можно найти любой другой цвет. Например, разноцветные полоски.

Хотя, из этого положения можно частично выйти, если перевернуть телефон горизонтально.

Тестирование подающей жизни матрицы

Если вы определили, что проблема в матрице, нужно понять её серьёзность. Неисправность может быть в лампе подсветки, инверторе или составляющих схемы. Проверить это можно, только заменив их. Для начала найдите лампу и смените её (они практически универсальны и сочетаются с любым инвертором). Находится он под пластиковой рамкой. Если не помогло, то проведите тест инвертора путём его замены.

Дальше нужно снять матрицу, на её схеме найти вывод LCD test point и замкнуть на корпус. На ней должны появиться по всей площади цветные полосы. В случае если этого не произошло, матрица серьёзно повреждена и требует замены.

Тест на битые пиксели

Суть данного теста заключается в изменении цвета всего экрана. Если на мониторе одна или более точек показывают цвет, отличающийся от общего, то это означает присутствие битых пикселей. Проверку можно произвести как вручную, так и с помощью онлайн-сервисов.

Тест реакции монитора

Данный параметр проверяет время отклика экрана на задачи, поставленные железом. То есть, в случае медленного ответа на мониторе ноутбука будут появляться тени чёрных и серых оттенков, преследующие силуэты по вектору их смены. Проверить данную характеристику можно с помощью качественного фотоаппарата либо специальными сервисами в интернете.

Тест чёткости предельных углов

Суть проверки в чёткости передачи цветовой гаммы при разных углах обзора. Пройти этот тест можем прямо сейчас:

Если на экране, отчётливо видно цифры 4:2:2, с разных углов обзора, то ваш монитор передаёт качественное цветовое разрешение.

Особенности возврата монитора в магазин

В случае если возможные способы решения проблемы не смогли помочь, монитор можно обменять в магазине. Его можно вернуть, получив деньги обратно, в течение 14 дней после покупки товара. Кроме того, его можно обменять на равноценный товар или другой, за который придется немного доплатить.

Для совершения обеих операций стоит предоставить чек, свидетельствующий о совершении оплаты в данном магазине. Это можно сделать только в случае, если после оплаты покупки прошло менее двух недель.

Если 14 дней уже истекли, а проблема все еще имеется, покупатель может рассчитывать на ремонт по гарантии при предъявлении чека о проведении платежа. После того как проблемный монитор возвращают в магазин, где была произведена покупка, его отправляют на экспертизу.

Посредством ее проведения выясняют, по чьей вине произошла поломка — покупателя или производителя. В зависимости от полученного результата деньги за ремонт выплачивает либо покупатель, либо компания произведет замену или ремонт устройства за свой счет.

Как проверить работоспособность в условиях магазина

Проверить монитор в магазине перед покупкой может быть проблематично. Для начала стоит провести визуальный осмотр, например, IPS монитора. На корпусе возможны царапины, сколы или вмятины. Это свидетельствует о том, что устройство повредили при транспортировке или уронили. И за исправную работу такого устройства поручиться уже сложно.

Кроме того, нужно проверить работоспособность кнопок и целостность сетевого шнура. А также разъемы, встроенные в устройство. При этом из отверстия не должны выскакивать подключенные кабели, они должны сидеть там плотно.

Потом стоит подключить устройство к сети и оценить процесс загрузки. При появлении ряби, нечеткого изображения и других проблем с изображением от покупки лучше отказаться.

Программа для проверки монитора может быть установлена сразу в магазине. В этом случае некоторые аспекты отображения картинки можно проверить прямо там. Для разных систем Windows (10, 8, 7, XP) подбирают утилиты разного времени выпуска для полной совместимости и корректной работы.

Как проверить исправность ламп подсветки монитора

Когда то мне понадобилось проверить лампы CCFL в подсветки монитора .Был собран из чего было вот этот тестер буквально за час.

Он работает верой и правдой по сей день. Работой его вполне доволен.Но что то хотелось по миниатюрнее. И на алли был заказан вот такой тестер.

В описании были описаны его параметры . Что подходит для проверки : от 3 до 55 дюймовых ламп CCFL в том числе и жк телевизора. Что и подкупило.

В итоге он был успешно куплен и испытан и конечно разобран на предмет чего там в нутре у него..И небольшой фотосет.

Платка с обратной стороны.

Фото микроконтроллера HS108P-J взятое с сети.

Схему нарисовал сам полчаса трудов..

Теперь о работе этого чуда . Продиагностировал кучу ламп ,результат в общем не однозначный , мониторовские зажигает хорошо, а телевизионные большие только край лампы. Вывод, нужен более мощный тестер.

Но это уже другая история будет с продолжением под названием Тестер для проверки ламп CCFL версия 3..

4.5 2 голоса

Рейтинг статьи

Онлайн сервисы для проверки монитора

Если вы загружаете и запускаете инструмент, который не работает, то можете проверить монитор на наличие дефектных пикселей онлайн.

Сайтов, которые позволяют найти недостатки, довольно много, но среди них есть два самых простых и удобных в использовании.

Первый — monteon.ru.

Чтобы проверить дефекты матрицы на этой странице, просто нажмите кнопку «Начать тест» и выберите один из семи типов диагностики и ее разновидности.

Важно: в отличие от большинства других сайтов, он использует не статическое изображение для тестирования, а зацикленное видео. Поэтому с его помощью вы можете не только находить недостатки, но и контролировать частоту обновления пикселей на экране

Поэтому с его помощью вы можете не только находить недостатки, но и контролировать частоту обновления пикселей на экране.

Второй — tft.vanity.dk

Еще один популярный сервис, позволяющий быстро обнаруживать проблемы с отображением изображения на экране.

Чтобы запустить инструмент на вашем компьютере, вам нужно установить Adobe Flash Player для поддержки его браузера.

Чтобы начать сканирование, будет нажата HTML Window. Режимы на сайте выбираются с помощью раскрывающегося меню вверху, и вы можете использовать его для проверки поврежденных пикселей не только на мониторе компьютера, но и на экране ноутбука, планшета и даже смартфона.

Тест монитора онлайн или как проверить состояние ЖК монитора

Мы немало времени проводим за персональным компьютером – учеба, работа или просто досуг.

И, конечно, понимаем, что одним из основных устройств компьютера является монитор, который всегда включен и отображает нам все, что происходит в операционной системе: просматриваем веб-страницы, смотрим кино, изображения, программируем или просто печатаем документ.

И со временем ухудшается качество изображения или вообще монитор выходит из строя. И с помощью теста монитора и проверки его состояния, некоторые неполадки можно предугадать и сделать оптимальные настройки, чтобы продлить работу своего монитора.

Сегодня хочу рассказать об онлайн сервисе Online monitor test, с помощью которого можно выполнить тест монитора онлайн и проверить состояние монитора в интернете и совершено бесплатно. Также у сервиса есть возможность:

  • Проверить монитор на битые пиксели;
  • Проверить лампы монитора;
  • Цветопередачу;
  • Тест скорости отклика матрицы;
  • Проверить монитор на читаемость текста.

Сервис Online monitor test разделен на несколько модулей, с помощью которых можно провести тест монитора онлайн по различным критериям.

Тестируем монитор на битые пиксели, цветопередачу и качества изображения

Страница теста монитора онлайн первоначально выглядит в черно-белых тонах. Тут можно проверить, как отображаются оттенки черно-белого цвета. Но это не конец возможностей онлайн сервиса Online monitor test. Если навести курсор компьютерной мыши в верхнюю часто окна, то появиться меню выбора модулей тестирования. Сейчас выбран Main page.

Цветопередача монитора

Для проверки цветопередачи монитора, нужно выбрать в меню пункт Color range. Плюс доступно 9 вариантом проверки цветов монитора. Выбираем и проверяем, как они отображаются.

Тест скорости отклика матрицы ЖК монитора

Чтобы проверить скорости отклика матрицы ЖК монитора, нужно выбрать в меню пункт Trailing. В данном пункте доступны еще 6 подпунктов, первый main для проверки отклика матрицы под разными цветами, а остальные под определённые, например, черно-белый, красно-черный и другие.

Чтобы начать проверку отклик матрицы монитора в панели Controls нужно нажать на кнопку Star Box, после чего слева на право, начнет передвигаться квадрат черного цвета. Чтобы его остановить нажимаем на кнопку Stop Box, а увеличить или уменьшить его скорость перемещения, соответственно нажимаем на +/- Speed.  Цвет квадрата можно менять в панели Box Control. А цвет дорожки, по которой двигается квадрат Backgroung Box.

Проверить монитор на битые пиксели и подсветку ламп

Для проверки монитора на битые пиксели и подсветку ламп выбираем пункт Homogenuity. Здесь можно установить 5 цветов, с помощью которым можно проверить битые пиксели и лампы ЖК монитора, только предварительно нужно протереть экран монитора специальными чистящими салфетками, а то можно пятнышко перепутать с битым пикселем.

Совет: битые пиксели лучше искать на черном или белом фоне. На черном фоне сразу можно увидеть белые точки (пиксели) и соответственно на белом фоне – черные точки (пиксели).

Поиск битых пикселей 1:1 pixelmapping

Аналогичная функция поиска битых пикселей на ЖК мониторе компьютера. Выбрав пункт 1:1 pixelmapping можно увидеть муаровый узор, то есть наложение двух сетчатых рисунков, в данном случае черно-белых.

Проверить монитор на читаемость и размытость текста

Для того, чтобы проверить, как будет смотреться текст на вашем мониторе, в зависимости от его цвета и фона, выбираем в меню пункт Text. Тут можно изменять цвет текста и фон в панели справа.

Также появился новый модуль тестирования Smart-TV & Tablet — упрощенную онлайн версию сервиса тестирования для Смарт-телевизоры, смартфонов  и планшетов.

Вот, таким образом, можно провести тест монитора онлайн, проверить его на битые пиксели и состояние лампы, протестировать цветопередачу и все это находится в одном сервисе Online monitor test. И не забывайте просто протирать свой монитор специальным чистящими салфетками.

Ссылка Online monitor test.

Что такое телевизионная матрица?

Матрица в телевизоре — это система тонких проводников, наложенных друг на друга в виде сетки. Изнутри она заполнена жидкими кристаллами, на которые подается напряжение с помощью электродов (проводников). Под воздействием электрического заряда кристаллы приобретают определенный цвет, благодаря чему на экране телевизора появляется яркое, четкое и красочное изображение.

Современные производители бытовой техники используют различные виды элементов, отличающихся технологией изготовления и особенностями работы. Чаще всего в жидкокристаллических (LCD) телевизорах применяются следующие три типа матриц:

ТипПреимуществаНедостатки
TNНизкая себестоимость, незначительное потребление электроэнергииМаленькие углы обзора, относительно небольшой срок службы
IPSБольшие углы обзора, высокое качество изображения, комфортный и безопасный для глаз уровень излученияВысокая себестоимость, не насыщенный черный цвет, недостаточная контрастность
VAНасыщенный черный цвет, хорошая цветопередача, оптимальное соотношение цены и качестваНедостаточная яркость (по сравнению с IPS)

Наиболее подвержены поломкам TN матрицы — на них появляются «битые» пиксели, картинка раздваивается. Но столкнуться с некачественным изображением может владелец любого телевизора, вне зависимости от установленных комплектующих.

Причины неисправности

Матрица отвечает за вывод картинки на экран и является одним из основных элементов LCD‑телевизоров

Производители уделяют большое внимание качеству данного узла: при соблюдении правил эксплуатации, он может прослужить 10‑15 лет без потери яркости, четкости и контрастности изображения

Чаще всего к неисправности данного элемента приводят следующие факторы:

  • Сильный удар по экрану — нарушает целостность проводников.
  • Попадание воды — вызывает замыкание, в результате которого отдельные электроды теряют функциональность.
  • Заводской брак — некачественная сборка обычно проявляется через месяц‑два после покупки техники.

Если видимых повреждений нет, точно установить причину неисправности можно только после сервисной диагностики.
