Как проверить конденсатор в микроволновке

Что такое микроволны и как они нагревают пищу

Микроволновым называется электромагнитное излучение с длиной волны от 1 мм до 1 м. Данный вид излучения используется не только в бытовых целях, но также в системах навигации и радиолокации, а кроме того обеспечивает работу сотовой связи и спутникового телевидения.

Микроволны могут генерироваться как искусственным, так и естественным способом (например, на Солнце). Другое название микроволн – это излучение сверхвысокой частоты, или СВЧ.

Во всех типах бытовых микроволновок установлена единая частота излучения, равная 2450 МГц. Данная величина является международным стандартом, которого производители бытовой техники должны строго придерживаться, чтобы их продукция не создавала помехи в работе других микроволновых устройств.


Микроволновое излучение

Тепловое воздействие СВЧ-излучения было обнаружено американским физиком Перси Спенсером в 1942 году. Именно он запатентовал применение устройства, генерирующего микроволны, для приготовления пищи, тем самым положив начало использования микроволновых печей в быту.

В последующие несколько десятилетий эта технология была доведена до совершенства, что позволило наладить массовый выпуск простых и недорогих устройств для быстрого разогрева пищи.

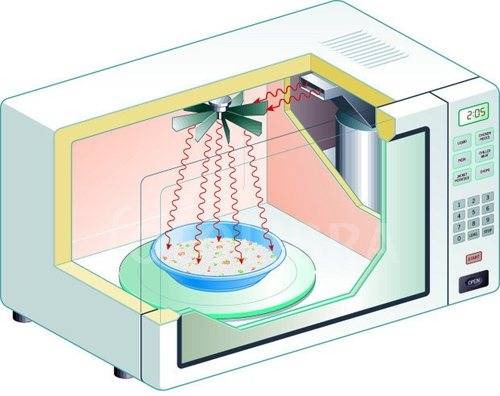

Чтобы нагреть какой-либо материал в микроволновой печи, необходимо присутствие в его составе дипольных молекул, то есть молекул, имеющих противоположные электрические заряды на обоих концах.

В пищевых продуктах главным их источником является вода. Под воздействием излучения сверхвысокой частоты эти молекулы начинают выстраиваться вдоль силовых линий электромагнитного поля, меняя свое направление около 5 миллиардов раз в секунду. Возникающее между ними трение сопровождается выделением тепла, которое и нагревает пищу.

Однако микроволны не способны проникнуть глубже, чем на 2-3 см от поверхности продукта, поэтому все, что находится под этим слоем, прогревается за счет теплопроводности от нагретых участков.


Нагрев пищи при помощи СВЧ

Способы диагностики работоспособности устройства

После проведения самостоятельных разрешений всех неисправностей, с учетом всех правил и норм безопасности, микроволновую печь необходимо собрать в обратном порядке, как указано в схеме выше, и включить в бытовую стандартную электросеть. Следует использовать новые запчасти, которые будут исправно работать после осуществления замены.

Метод безопасной проверки

Для описания одного из самых безопасных методов понадобиться мультиметр.


Мультиметр

С его помощью мы проверяем целые ли обмотки на трансформаторе. Для проведения безопасного метода диагностики выполняем следующие шаги:

  • Выставляем на измерительном приборе необходимые показатели сопротивления, обоих вторичных и первичной в том числе.
  • Тоже самое производим с трансформатором, который уже отсоединили и демонтировали.
  • Дисплей мультиметра покажет единицу, если будет поломка в данных местах.
  • Когда цепь замкнута, предоставляемые показатели накальной обмотки будут в пределах 3,5 – 8 Ом, обмотка первичная покажет от 2 до 4,5, вторичная обмотка высоковольтного напряжения уровень возрастет до пределов от 140 до 350 Ом.
  • Если прибор показывает параметры ниже или сверх указанных пределов, значит, есть проблемы в замыкании между витками.

Обязательно учитывайте параметры погрешности измерительного устройства при снятии замеров. Замкните щупы устройства в том пределе, в котором вы его используете. Данное действие укажет истинные параметры погрешности.

Даже если у вас есть в наличии необходимые приборы и устройства для самостоятельного проведения диагностики, но вы совершенно не имеете опыта в делах связанных с током, следует обратиться к профессионалам своего дела и не экспериментировать, ведь это может стать причиной множества травм.

Испытания под напряжением

Вы совершили измерительный алгоритм сопротивления, все показатели были в пределах вышеуказанных норм, и погрешность измерительного прибора была учтена, но печь по-прежнему не работает, то следует обратить внимание работоспособности характеристик эксплуатации. Ремонт микроволновки


Ремонт микроволновки

Проверка показателей напряжения выходного типа считается довольно опасным способом тестирования обмоток вторичного характера. Как правильно производить данное измерение:

  • Бытовой прибор подключается к электросети.
  • Используя тестер, проверяют показания каждой цепи обмоток на выходном уровне. Канальная величина не должна превышать 3 В, высоковольтные показатели должны быть не более 2 кВ.

Каждый вправе сам решить, каким способом ему легче и качественнее воспользоваться, главное, что бы он был безопасный. Иногда достаточно просто прозвонить контакты и понять, что произошло и что является причиной поломки.


Микроволновая печь прослужит долго при должном уходе

Применение формул

Что делать, если под рукой нет такого мультиметра с гнездами измерения, а есть только обычный бытовой прибор? В таком случае необходимо вспомнить законы физики, которые помогут определить емкость.

Для начала вспомним, что в случае, когда конденсатор заряжается от источника неизменного напряжения через резистор, то существует закономерность, согласно которой напряжение на устройстве будет подходить к напряжению источника и в конечном итоге сравняется с ним.

Но для того чтобы этого не ожидать, можно процесс упростить. Например, за определенное время, которое равняется 3*RC, во время заряжения элемент достигает напряжения 95% примененного к RC цепи. Таким образом, по току и напряжению можно определить константу времени. А правильнее, если знать вольтаж в блоке питания, номинал самого резистора, происходит определение постоянной времени, а затем и емкости устройства.

Например, есть электролитический конденсатор, узнать емкость которого можно по маркировке, где прописывается 6800 мкф 50в. Но что если устройство давно лежало без дела, а по надписи сложно определить его рабочее состояние? В этом случае лучше проверить его емкость, чтобы знать наверняка.

Для этого необходимо выполнить следующее:

  1. С помощью мультиметра измерить сопротивление резистора в 10 кОм. Например, оно получилось равно 9880 Ом.
  2. Подключаем блок питания. Мультиметр переводим в режим замера постоянного напряжения. Затем подключаем его к блоку питания (через его выводы). После этого в блоке устанавливается 12 вольт (на мультиметре должна появиться цифра 12,00 В). Если же не удалось отрегулировать напряжение в блоке питание, то тогда записываем те результаты, которые получились.
  3. С помощью конденсатора и резистора собираем электрическую RC-цепь. На схеме ниже указана простая RC-цепочка:
  4. Закоротить конденсатор и подключить цепь к питанию. С помощью прибора еще раз определить напряжение, которое подается на цепь, и записать это значение.
  5. Затем необходимо высчитать 95% от полученного значения. К примеру, если это 12 Вольт, то это будет 11,4 В. То есть, за определенное время, которое равняется 3*RC, конденсатор получит напряжение в 11,4 В. Формула выглядит следующим образом:
  6. Осталось определить время. Для этого устройство раскорачиваем и с помощью секундомера производим отсчет. Определение 3*RC будет вычисляться таким образом: как только напряжение на устройстве будет равно 11,4 В, то это и будет означать нужное время.
  7. Производим определение. Для этого полученное время (в секундах) делим на сопротивление в резисторе и на три. Например, получилось 210 секунд. Эту цифру делим на 9880 и на 3. Получилось значение 0,007085. Это величина указывается в фарадах, или 7085 мкф. Допустимое отклонение может быть не более 20%. Если учитывать, что на изделии указано 6800 мкф, наши расчеты подтверждаются и укладываются в норматив.

А как определить емкость керамического конденсатора? В этом случае можно сделать определение с помощью сетевого трансформатора. Для этого RC-цепочку подсоединяем ко вторичной обмотке трансформатора, и его подсоединяют в сеть. Далее с помощью мультиметра осуществляется замер напряжения на конденсаторе и на резисторе. После этого необходимо сделать подсчеты: высчитывается ток, что проходит через резистор, затем его напряжение делится на сопротивление. Получается емкостное сопротивление Хс.

Если есть частота тока и Хс, можно определить емкость по формуле:

Как проверить конденсатор (пусковой/высоковольтный/пленочный и т.д.) мультиметром

Самым простым и надежным способом проверки неисправного конденсатора является проверка его омметром, или специально собранной проверочной схемы. Омметр покажет сопротивление электронного устройства, по которому можно судить о целостности диэлектрика, и делать выводы об исправности элемента.

Другим, не менее эффективным способом проверки работоспособности конденсатора является тестирование его с помощью комбинированного прибора мультиметра. Мультиметры, а особенно те, которые имеют специальный режим проверки емкости позволяют быстро, точно и достоверно протестировать устройства.

Сам процесс можно описать алгоритмом:

  • измерительный прибор переводится в режим омметра;
  • омметр выставляется в верхний режим измерения сопротивления – бесконечность значения;
  • проводится измерение сопротивления устройства на выводах – в случае если прибор показывает низкое значение сопротивления (любое отличное от значения «бесконечность») то тестируемый элемент непригоден к дальнейшей работе, внутри имеется пробой диэлектрика или утечка электролита.

Небольшое отклонение стрелки на циферблате тестера при проверке подобного типа электронных устройств с последующим возвращением в исходное нулевое положение свидетельствует о том, что конденсатор исправен и начал набирать небольшую емкость.

Отклонение стрелки мультиметра на определенную величину с последующим возвращением и фиксацией на каком-либо значении сопротивления говорит о неисправности элемента.

Проверка на отсутствие внутреннего обрыва

Обрыв – распространенный дефект конденсатора, при котором один из его электродов теряет электрическое соединение с обкладкой и фактически превращается в короткий, ни с чем не соединенный (висящий в воздухе), проводник. Чаще всего обрыв происходит из-за превышения рабочего напряжения конденсатора. Этим грешат не только электролитические конденсаторы, но и специальные помехоподавляющие конденсаторы типа Y (они, кстати говоря, специально так спроектированы, чтобы уходить в отрыв, а не в КЗ).

Конденсатор с внутренним обрывом внешне ничем не отличается от исправного, кроме случаев, когда ножку физически оторвали от корпуса. Разумеется, в случае отрыва одного из выводов от обкладки конденсатора, емкость такого конденсатора становится равной нулю. Поэтому суть проверки на обрыв состоит в том, чтобы уловить хоть малейшие признаки наличия емкости у проверяемого конденсатора.


Таблица характеристик надежности конденсаторов.

Проверка конденсатора

Сегодня микроволновые печи является распространенными приборами, применяемыми в быту. Во время эксплуатации микроволновки возникают случаи, когда необходимо проверить, работает ли конденсатор. Данная необходимость возникает при подозрении, что печь работает некорректно и со сбоями. Такую проверку можно выполнить своими руками, без привлечения специалистов

Но ее нужно производить очень осторожно, чтобы случайно не вышли из строя другие элементы СВЧ. Как же правильно осуществить тестирование устройства?

Как найти конденсатор в микроволновке

Первое, что нужно сделать при каких-либо манипуляциях с конденсатором, — отключить микроволновку от электросети в целях исключения негативного воздействия электрического тока на человека. Далее нужно открутить заднюю крышку СВЧ и снять панель, которая закрывает устройство. Найти деталь несложно, если знать, что он из себя представляет по внешнему виду. Обычно он расположен недалеко от трансформатора.

Несмотря на то, что микроволновая печь отключена от сети, есть риск поражения электрическим током, так как эта деталь его накапливает (до 2 кВ). Поэтому прибор необходимо разрядить на корпус. Для разрядки нужно замкнуть чем-нибудь его клеммы, например отверткой. Это наиболее распространенный способ, но считается, что он небезопасен для самого устройства. Только после разрядки прибора его можно подвергать различным манипуляциям. Личная безопасность прежде всего!

Использование мультиметра для проверки

Определить работоспособность конденсатора можно при помощи обычной лампочки мощностью от 40 Вт. Если во время касания проводов клемм устройства лампочка не загорается, но проскакивает искра, то оно находится в рабочем состоянии. Если один провод закрепить на клемме конденсатора, а второй – на его корпусе, можно проверить корпус на пробой. Если искра не обнаруживается, а лампочка не горит, то прибор находится в рабочем состоянии. Если же имеется искрение или лампочка горит вполнакала, то деталь нерабочая. Такой способ применим, если не имеется под рукой мультиметра.

Для более детальной диагностики конденсатора используется специальный прибор — мультиметр. Он предназначен для тестирования приборов и отдельных их деталей. Это устройство имеет два режима: мультиметра и омметра. В режиме «мультиметр» устройство работает на небольшом напряжении. В этом случае прибор покажет только отсутствие обрыва или же присутствие короткого замыкания (КЗ). Для детальной проверки тестер необходимо перевести в режим «омметр». Чтобы испытать конденсатор в этом режиме достаточно: снять крышку, снять клеммы, затем разрядить устройство, перевести прибор в режим «омметр» (сопротивление = 2000 кОм), затем проверить клеммы на отсутствие дефектов (так как плохой контакт влияет на достоверность измерений) и, наконец, соединить клеммы с деталью.

Модели используемого омметра:

Меры предосторожности при проверке электролитических конденсаторов.

При проверке электролитического конденсатора необходимо полностью его разрядить! Особенно этого правила стоит придерживаться при проверке конденсаторов, имеющих большую ёмкость и высокое рабочее напряжение. Если этого не сделать, то можно испортить измерительный прибор высоким остаточным напряжением.

Например, часто приходиться проверять исправность конденсаторов, которые применяются в импульсных блоках питания. Их ёмкость и рабочее напряжение достаточно велики и при неполном разряде могут привести к порче мультиметра.

Поэтому перед проверкой их следует обязательно разрядить, закоротив выводы накоротко (для низковольтных конденсаторов с малой ёмкостью). Сделать это можно обычной отвёрткой.

Электролитический конденсатор ёмкостью 220 мкФ и рабочим напряжением 400 вольт

Конденсаторы с ёмкостью более 100 мкФ и рабочим напряжением от 63V желательно разряжать уже через резистор сопротивлением 5-20 килоОм и мощностью 1 – 2 Вт. Для этого выводы резистора соединяют с выводами конденсатора на несколько секунд, чтобы убрать остаточный заряд с его обкладок. Разряд конденсатора через резистор применяется для того, чтобы исключить появление мощной искры.

При проведении данной операции не стоит касаться руками выводов конденсатора и резистора, иначе можно получить неприятный удар током при разряде обкладок. Резистор лучше зажать пассатижами в изоляции и уже тогда соединить его с выводами конденсатора.

При закорачивании выводов заряженного электролитического конденсатора проскакивает искра, иногда очень мощная.

Поэтому следует позаботиться о защите лица и глаз. По возможности применять защитные очки или держатся от конденсатора при проведении таких работ подальше.

Возможные неисправности

Перечислим основные поломки:

  1. В процессе работы появляются искры, свидетельствующие о перегорании колпачка. Заменить эту комплектующую не составит особого труда, поскольку все колпачки имеют одинаковую конфигурацию.
  2. Произошло пробитие высоковольтного диода.
  3. Напряжение на магнетрон не подаётся.
  4. Отсутствует контакт в предохранителе, который контролирует температуру и уровень нагрева.
  5. Сгорели нити накаливания.
  6. Магнетрон для микроволновой печи разгерметизировался вследствие комплексного перегрева.
  7. Не работает высоковольтный конденсатор или перегорел предохранитель.

Проверьте магнетрон для микроволновой печи, чтобы выявить тип неисправности. Абсолютно все перечисленные поломки можно устранить самостоятельно в домашних условиях, кроме разгерметизации. Теперь вы знаете, как проверить высоковольтный диод в микроволновке. Напоминаем, что ремонтом стоит заниматься только тем людям, которые хотя бы поверхностно разбираются в радиоэлектронике.

Советы и рекомендации

Приступая к проверке элементов необходимо четко понимать, что даже самые современные мультиметры не способны измерять очень большую емкость таких устройств, в большинстве своем максимальным пределом является измерение как полярных, так и неполярных элементов емкостью до 200 мкФ (200uF).

Не лишне радиолюбителям помнить и о технике безопасности при проверке подобных утройств высоковольтных схемах.

Ремонт бытовой радиоаппаратуры в которой применяются высоковольтные схемы, должен начинаться после выключения прибора и разрядки электронного компонента разрядной цепью из резистора номиналом 2 кОм…1 Мом, которая соединяется с общим проводом схемы или корпусом:

  • в низковольтных цепях с емкостями до 1000 мкФ и напряжением до 400 В достаточно 2 кОм (25 Вт);
  • для цепей с емкостями до 2 мкФ и со средними рабочими напряжениями до 5000 В — 100 кОм (25 Вт);
  • для высоковольтных цепей с емкостями до 2 нФ и рабочими напряжениями до 50 кВ — 1 МОм (10 Вт).

Ну и для любителей экстрима вполне может подойти древнейший способ проверки устройств большой емкости. После полной зарядки, а свойство заряжаться и копить заряд электричества в данном случае будет иметь основное значение, выводы элемента замыкаются на металлическом предмете, при этом желательно не только изолировать сам предмет, но и руки резиновыми перчатками.

Результат должен проявиться в неповторимой искре и одновременном звуковом сопровождении процесс разряда.

Как проверить диод в микроволновой печи

Проверить высоковольтный диод в микроволновке мультиметром, не получиться полноценно. Мультиметром только можно определить, если он не исправен полностью. Выставляем на приборе максимальное значение для проверки сопротивления и проверяем диод в обе стороны.

Совершенно работоспособный, исправный элемент, не показывает сопротивление ни в одном положении. Повторяю, проверка косвенная, диод может быть в обрыве.

Для полноценной проверки, нам нужна всего лишь обыкновенная лампа накаливания и соединительные провода. Собираем простую схему, подсоединяем ее последовательно через диод, и подключаем в сеть. Подключать нужно в обоих направлениях.

Как проверить диод в микроволновой печи

Лампочка должна моргать, мерцание легко заметно глазу. Получается, срезается одна полуволна, переменного сетевого напряжения. Если лампочка не горит или не моргает, элемент не исправен.

Проверка конденсаторов без выпаивания из платы

Можно обойтись без выпаивания из платы конденсаторов для их тестирования. Главное условие, чтобы сама плата была полностью обесточена. После обесточивания потребуется определённое время подождать, чтобы электрические компоненты разрядились.

Следует знать, что для получения 100% результата, невозможно будет обойтись без выпаивания элемента из платы. Детали, которые располагаются рядом, мешают достоверной проверке. Надлежит удостовериться лишь в отсутствии пробоя.

Для проверки исправного функционирования конденсатора, не выпаивая, необходимо к выводам элемента прикоснуться щупами для измерения сопротивления. Исходя из разновидности конденсатора, будет отличаться и диагностика самого параметра.

Как проверить конденсатор (пусковой/высоковольтный/пленочный и т.д.) мультиметром

Самым простым и надежным способом проверки неисправного конденсатора является проверка его омметром, или специально собранной проверочной схемы. Омметр покажет сопротивление электронного устройства, по которому можно судить о целостности диэлектрика, и делать выводы об исправности элемента.

Сам процесс можно описать алгоритмом:

  • измерительный прибор переводится в режим омметра;
  • омметр выставляется в верхний режим измерения сопротивления – бесконечность значения;
  • проводится измерение сопротивления устройства на выводах – в случае если прибор показывает низкое значение сопротивления (любое отличное от значения «бесконечность») то тестируемый элемент непригоден к дальнейшей работе, внутри имеется пробой диэлектрика или утечка электролита.

Небольшое отклонение стрелки на циферблате тестера при проверке подобного типа электронных устройств с последующим возвращением в исходное нулевое положение свидетельствует о том, что конденсатор исправен и начал набирать небольшую емкость.

Читать также: Как заменить полевой транзистор на биполярный

Отклонение стрелки мультиметра на определенную величину с последующим возвращением и фиксацией на каком-либо значении сопротивления говорит о неисправности элемента.

Определение неисправности

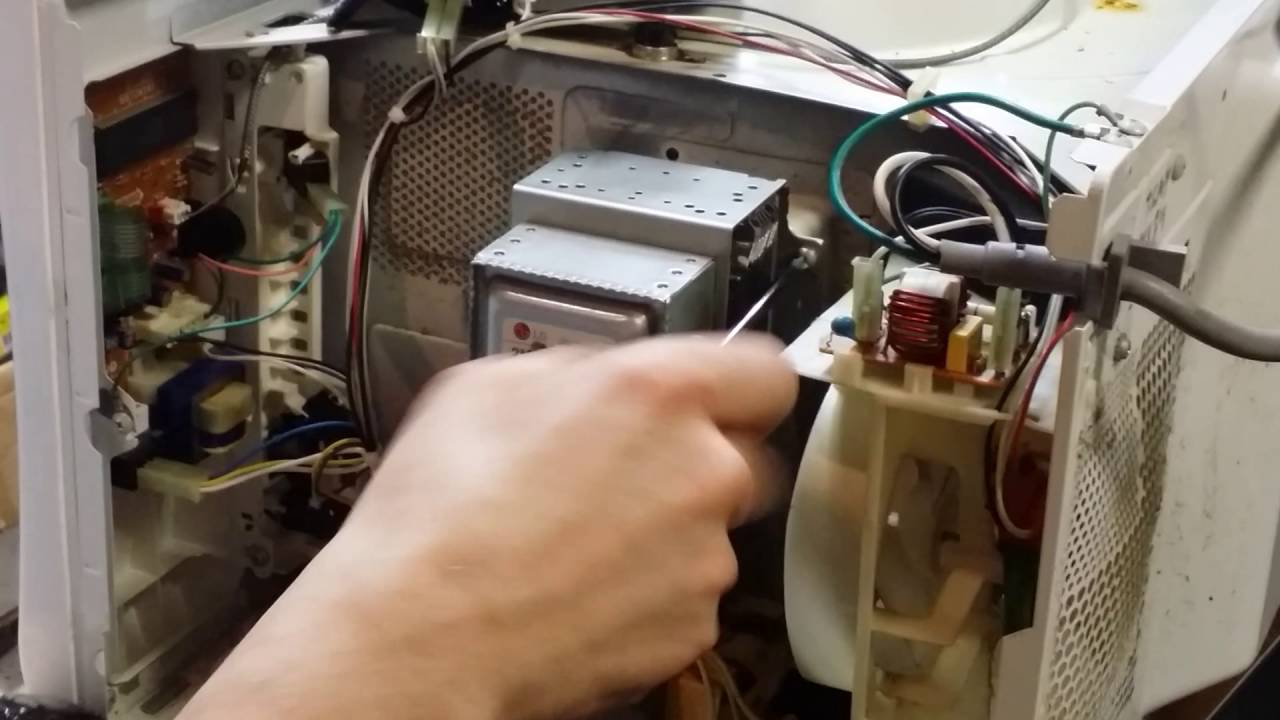

Чтобы узнать, почему не работает печь, нужно отключить её от розетки и снять крышку.

  1. Внимательно осматривается внутренность на предмет оплавления, обгорания, отпаявшихся проводов. Состояние высоковольтного предохранителя видно невооружённым взглядом. Предохранитель с оборванной нитью меняется на целый и если при опробовании печи опять перегорает, то поиск продолжается.
  2. Для дальнейшей диагностики потребуется мультиметр или тестер. Проверка начинается с печатной платы, на которой собрана схема питания магнетрона, состоящая из резисторов, диодов, конденсаторов, варисторов. Детали можно прозванивать по месту, без выпаивания.
  3. После чего тестером проверяют термопредохранитель. При нормальных контактах сопротивление равно нулю.
  4. Проверка высоковольтного конденсатора мультиметром возможна только на пробой. Если прибор покажет короткое замыкание — деталь заменяется. Так как некоторые типы конденсаторов имеют встроенные резисторы для разрядки, исправная ёмкость покажет сопротивление в 1 МОм, вместо бесконечности.
  5. Для проверки высоковольтного диода тестер не годится, поскольку у него мал диапазон измерения сопротивления. Чтобы правильно оценить состояние диода потребуется мегомметр со шкалой до 200 МОм. Но вряд ли он найдётся в домашней мастерской. Поэтому применяется метод диагностики с использованием двухпроводной домашней электросети с обязательным соблюдением правил безопасности. Один вывод диода подключается к сетевому проводу. Между вторым и другим проводником сети включается мультиметр для измерения постоянного напряжения в диапазоне до 250 В. Если диод цел, прибор покажет наличие выпрямленного напряжения. При пробое или обрыве стрелка останется на нуле. Для замены подойдёт любой высоковольтный диод с рабочим напряжением 5 кВ и током 0,7 А.
  6. Проверка магнетрона начинается с прозвонки накальной нити. Для этого измеряется сопротивление между его клеммами, которое у исправного накала составляет несколько Ом. Если тестер показывает бесконечность, это ещё не значит, что нить перегорела. Для полной уверенности проверяется, после снятия крышки, целостность соединений дросселей с клеммами магнетрона. Некоторые умельцы рекомендуют удалять дросселя. Делать это ни в коем случае нельзя, так как нарушается режим работы трансформатора, из-за чего возможно возгорание. После измерения сопротивления между выводами и корпусом можно судить о состоянии проходных конденсаторов. При бесконечности — всё нормально, при нуле — пробиты, а при наличии сопротивления — с утечкой тока. Неисправные конденсаторы откусываются кусачками и на их место припаиваются новые с ёмкостью не менее 2000 пФ.
  7. Если все элементы целы, но магнетронного излучения недостаточно для полноценного разогрева еды, значит, катод потерял эмиссию. Данная неисправность устраняется только заменой. При замене конденсаторов нельзя пользоваться обычным припоем, требуются тугоплавкие марки или компактный аппарат для контактной сварки.

Разборка микроволновой печи самостоятельно

Если же вышеперечисленные причины не подтвердились, то нужно разбирать устройство для поиска неполадок. Перед этим обязательно нужно выключить печь из сети и подождать пару минут.

На что стоит обращать при поиске поломок? Есть несколько основных элементов, часто выходящих со строя:

  • Предохранители
  • Конденсатор
  • Диод
  • Трансформатор
  • Магнетрон

Эти элементы напрямую задействованы в работе устройства и упоминались ранее. Для начала нужно проверить исправность предохранителей. Их поломку видно сразу, ведь при сгорании проводник внутри разрушается. Если же такого не произошло, то стоит искать далее. Для дальнейшей проверки нужно взять мультиметр, ведь внешне найти поломку на остальных деталях крайне трудно. Для проверки конденсатора нужно переключить устройство в режим омметра, после чего подключить к детали. Если сопротивление отсутствует, то деталь подлежит замене. Высоковольтный диод проверить тестером невозможно. Рекомендуется заменить его при поломке других деталей, ведь нередко удар приходится и по нему. Его проверку можно осуществить немного другим методом — подключив в сеть на пути к лампочке. Если лампочка горит слабо или мигает, то деталь исправна. Если же она ярко горит или же вовсе не включается, то диод подлежит замене

Важно соблюдать технику безопасности, ведь этот элемент способен держать заряд на протяжении долгого времени. Для разрядки исправного трансформатора понадобится несколько минут, а при поломке разряжающего резистора — гораздо дольше

Стоит разрядить его о корпус или вовсе не дотрагиваться, если отсутствует опыт работы с подобной техникой. Далее проводится проверка обмоток трансформатора.

Как проверить трансформатор микроволновки:

Нужно снять клеммы и поочередно проверить выводы устройства омметром. Сначала проверяется первичная обмотка, для которой норма варьируется от 2 до 4,5 Ом. Для вторичной обмотки пределами являются 140 и 350 Ом. Также стоит проверить накальную обмотку, присоединив клеммы, ведущие к магнетрону, к мультиметру. Норма здесь варьируется от 3,5 до 8 Ом. Все предыдущие тесты не дали результата, то проблема может заключаться в магнетроне. Для проверки магнетрона достаточно подсоединить тестер к его клеммам питания. Тестер переключается в режим омметра. Если сопротивление равняется 2-3 Омам, то это означает поломку устройства. Та же ситуация, если на тестере значится бесконечность. В обоих случаях устройство подлежит замене.

https://youtube.com/watch?v=8N6_PDELdOs%3F

Проверка емкости мультиметром

Емкость – одна из основных характеристик, которую также нужно проверить, если хочется определить поломку. Ее проверка также поможет понять, в порядке элемент или нет. Однако далеко не каждый знает, как измерить емкость конденсатора мультиметром.

У данной процедуры есть несколько нюансов. Например, измерить емкость с помощью щупов, просто подключив их, не удастся. Для проведения проверки стоит также воспользоваться специальными разъемами, имеющимися у мультиметра. Они означают полярность подключения. Процедура выполняется следующим образом:

  1. Нужно настроить мультиметр, выставив подходящую отметку – большую из ближайших.
  2. Взять конденсатор и вставить ножки элемента в разъемы мультиметра. Соблюдать правильность вставки в полюса не нужно, только если конденсатор неполярный.
  3. Посмотреть показания прибора. Если мультиметр показал то же число, что и на корпусе конденсатора, поломки нет, и с элементом все в порядке.

Если же во время замеров емкость на дисплее будет отличаться от указанной на корпусе, то стоит иметь в виду, что элемент сломан, и его нужно как можно быстрее заменить. Таким образом, ответ на вопрос: «Как прозвонить конденсатор мультиметром?» довольно прост: при помощи щупов.

Проверка работоспособности устройства

Проверить высоковольтный трансформатор необходимо, если без видимых причин микроволновка перестала выполнять функции разогрева. Или греет, но неудовлетворительно. Для этого придется вооружиться мультиметром и освежить в памяти правила техники безопасности при работе с электрооборудованием.

Правила безопасности

Собираясь проверять такое небезопасное устройство, как трансформатор, следует помимо тестера подготовить набор необходимых инструментов. Дополнительно понадобятся отвертки с разными наконечниками, плоскогубцы и омметр.

Важно! Все приспособления для работы с трансформатором должны иметь ручки с надежной изоляцией. Порядок выполнения работ такой:

Порядок выполнения работ такой:

  • отключить печь от сети;
  • разобрать устройство, начиная со снятия кожуха, для чего следует открутить на нем все винты;
  • обязательно разрядить конденсатор посредством простого замыкания его контактов, для чего можно воспользоваться пассатижами;
  • снять клеммы с трансформатора и произвести проверку катушек;
  • продолжить поиск неисправностей в других местах, если проверка катушек не выявила проблемы;
  • заменить трансформатор, если обнаружены обрывы и короткие замыкания;
  • выполнить обратный монтаж и проверить работоспособность печи.

Если после всех вышеописанных манипуляций микроволновая печь по-прежнему не выполняет свои функции, то необходимо сделать проверку под напряжением.

Способы проверки

Возможность и целесообразность применения одного из вариантов проверки мастер определяет самостоятельно, исходя из своей квалификации в данной области. Руководствоваться при этом стоит здравым смыслом. И если есть хоть малейшая доля сомнений в собственных силах, то работу нужно доверить профессионалу.

  1. Безопасная проверкаИсследуют демонтированный трансформатор предварительно настроенным тестером:

Показания, соответствующие единице, определяют обрыв в катушке. А значения, отличающиеся от табличных, указывают на возможное короткое замыкание.

Совет! Замкнув щупы тестера между собой, можно получить показание собственной погрешности прибора. Это значение нужно прибавлять к табличным для более точных результатов.

Проверка под напряжением В этом случае при снятом кожухе печи проверяются показания вторичных обмоток. Микроволновка должна быть включена в розетку, а нормальные показания должны соответствовать паспортным, которые приведены ниже в таблице.

Важно! Данная операция относится к разряду опасных, поэтому ее проведение без надобности нежелательно. Для диагностики по этой методике потребуется мультиметр, способный измерять переменное напряжение в 2 000 вольт и более

Для диагностики по этой методике потребуется мультиметр, способный измерять переменное напряжение в 2 000 вольт и более.

Обратный способ Можно сделать проверку более безопасным способом. Если напряжение в 220 V подать на вторичную обмотку, то при проверке первичной прибор должен показать значение в пределах 24 вольт. Такой способ называется методом обратной трансформации, и его средний коэффициент равен 9,1. Можно использовать блок питания на 12 вольт, подключив его к первичной обмотке. И тогда на вторичной должны быть показания в 109 V.

Принцип работы

Работает деталь путем торможения электронов в соединенных магнитном и электрическом полях. Применяется в приборах радиолокации и в микроволновых печах. Для нагрева пищи используется энергия антенны — штенгеля с плотно посаженным колпачком из металла. Керамический цилиндр изолирует корпус магнетрона от антенны. Наружная обшивка с фланцем формируют магнитопровод. Он распределяет магнитное поле, исходящее от кольцевых магнитов. Радиатор охлаждает деталь во время работы микроволновки. Уровень проникающего излучения снижает фильтрующая коробка. Индуктивные выводы образуют высокочастотный фильтр вместе с проходными конденсаторами.

Варианты диагностики

Рассмотрим распространенные варианты поиска причин поломки.

Безопасная проверка

Наиболее безопасное исследование проводится тестером и заключается в исследовании катушек на предмет повреждений. Порядок действий:

  • Мультиметр настраивают на нужные пределы и определяют с его помощью сопротивление всех обмоток — первичной и двух вторичных. Исследование делают на снятом трансформаторе.
  • Если на тестере высвечивается единица, значит произошел обрыв.
  • При замкнутой цепи на первичной катушке появится значение в диапазоне 2–4,5 Ом (тестер выставлен на 200 Ом). На накальной — 3,5–8 Ом, на высоковольтной вторичной (2 000 Ом) — 140–350 Ом.

При замерах необходимо учесть собственную погрешность мультиметра. Определить ее можно, замкнув щупы накоротко в установленном пределе. Полученное значение — погрешность.

Безопасную проверку можно выполнить самостоятельно или пригласить специалиста из сервиса. Чтобы прозвонить обмотки, пользователю достаточно знать азы электротехники и иметь навыки работы с тестером.

Проверка под напряжением

Если измерения проведены, полученные замеры соответствуют норме, но печка по-прежнему не работает, необходимо исследовать ряд характеристик. Измерение выходного напряжения на вторичных обмотках — достаточно опасное дело. Порядок действий:

  • К микроволновке подается 220 В.
  • Тестером замеряют U на выходах обеих вторичных обмоток. Высоковольтная — 2 кВ, накальная — 3 В.

Для этого метода необходимо оснащение, которое может измерить переменное напряжение более 2 кВ.

Обратная проверка

Этот вариант менее проблематичен. К вторичной обмотке подводят 220 В, с первичной снимают около 24 В. Коэффициент — 9,1. Если на первичную обмотку подать 12 В, на вторичной будет около 109 В.

Если при холостом ходе трансформатор нагревается, вероятно, произошло межвитковое замыкание. Если же устройство греется под нагрузкой, а при ее выключении перестает греться, следует продолжать поиски неполадки.

Как разрядить конденсатор в микроволновке

Разрядить его возможно такими способами:

Отключив от электросети, конденсатор разряжают, осмотрительно замкнув отверткой его клеммы. Хороший разряд свидетельствует о его исправном состоянии. Такой способ разрядки самый распространенный, хотя некоторые считают его опасным, способным нанести вред и разрушить приспособление.

Разряд конденсатора отвертками

У высоковольтного конденсатора есть интегрированный резистор. Он работает для разряда детали. Приспособление располагается под высочайшим напряжением (2 кВ), и потому есть необходимость в его разряде в основном на корпус. Детали с ёмкостью более 100 мкФ и напряжением от 63V лучше разряжать через резистор 5-20 килоОм и 1 – 2 Вт. Для чего концы резистора объединяют с клеммами приспособления на некоторое количество секунд, чтобы снять заряд. Это необходимо для предотвращения возникновение сильной искры. Потому надо побеспокоиться об личной безопасности.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
