Индукционный котел своими руками

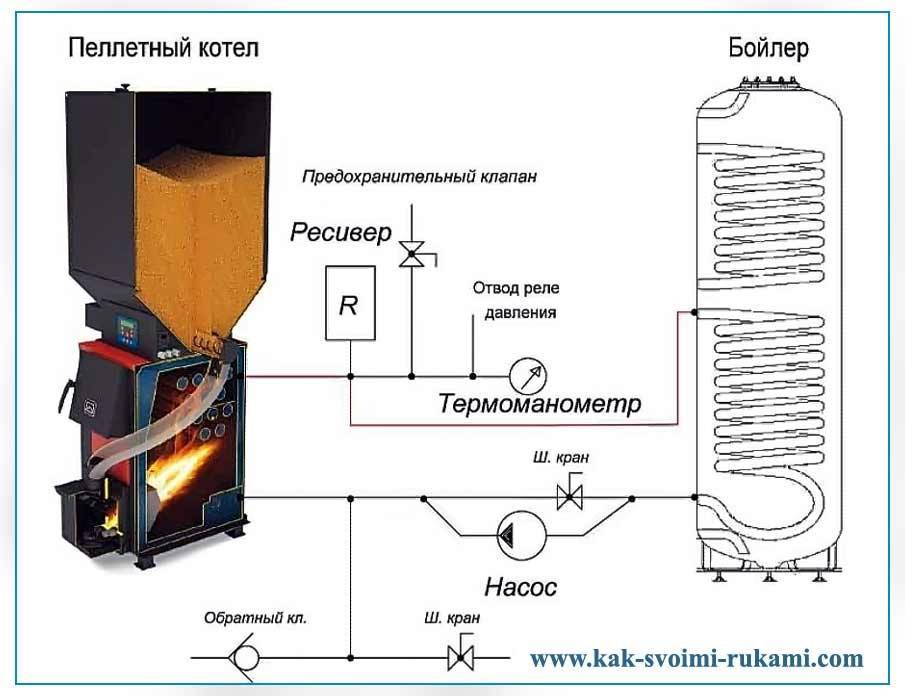

Схема обвязки котла

Прежде чем подключить оборудование, необходима схема обвязки электрического котла отопления дома. Главное в данной схеме – наличие электропитания. Просчитывается она в зависимости от предполагаемой системы теплоснабжения (двух либо одноконтурной) и мощности котельного аппарата. Надо сказать, что схема подключения электрического котла отопления чем-то схожа с установкой газовых приборов. Но имеет ряд отличий

Важно помнить о некоторых моментах, которые влияют на качество и надежность работы обогревательного оборудования, чтобы избежать частых поломок во время эксплуатации. Надо сказать, что обвязка электрического котла отопления – это его подключение к системе теплоснабжения

Для этого используются специальные элементы. При обвязке надо учитывать способ циркуляции теплоносителя по контуру. Электрокотел нужно монтировать в самой нижней точке конструкции. Это необходимо для того, чтобы обеспечить максимальный прогрев всех радиаторов. Нагнетающая труба должна располагаться над батареями на минимальной высоте

Надо сказать, что обвязка электрического котла отопления – это его подключение к системе теплоснабжения. Для этого используются специальные элементы. При обвязке надо учитывать способ циркуляции теплоносителя по контуру. Электрокотел нужно монтировать в самой нижней точке конструкции. Это необходимо для того, чтобы обеспечить максимальный прогрев всех радиаторов. Нагнетающая труба должна располагаться над батареями на минимальной высоте. Для установки ТЭНа, его нужно просто вкрутить по резьбе. Чтобы стык был герметичным, следует воспользоваться прокладками из жаростойкой резины. Манометр и термометр также устанавливаются достаточно просто. Подключать ТЭН к сети питания лучше через отдельный автомат в распределительном щитке. В завершении следует протестировать установку на наличие неисправностей. Для этого обогревательный контур нужно заполнить водой и включить ТЭН.

Таким образом, разработав на электрический котёл отопления своими руками чертежи, подготовив все необходимые инструменты и материалы, можно легко смастерить надежный отопительный агрегат. В итоге будет получен эффективный обогрев частного дома при минимальных затратах финансовых средств.

• Как залить воду в открытую и закрытую систему отопления?
• Популярный напольный газовый котел российского производства
• Как грамотно спустить воздух из радиатора отопления?
• Расширительный бачок для отопления закрытого типа: устройство и принцип действия
• Газовый двухконтурный настенный котёл Навьен: коды ошибок при неисправности

Рекомендуем к прочтению

Котел отопления своими руками: необходимые чертежи и особенности изделий Самодельные котлы отопления на твердом топливе: пошаговая инструкция сборки и особенности Как сделать индукционный котел своими руками? Сконструированный своими руками котел отопления

2016–2017 — Ведущий портал по отоплению. Все права защищены и охраняются законом

Особенности вихревого индукционного котла

С принципом работы индукционного отопительного прибора мы уже знакомы. Существует его разновидность: вихревой индукционный котел или ВИН, действующий несколько иначе.

Отличительные черты ВИН

Как и индукционный аналог, он работает от высокочастотного напряжения, поэтому обязательно оборудуется инвертором. Особенность ВИН устройства заключается в том, что вторичная обмотка у него отсутствует.

Ее роль выполняют все металлические детали прибора. Их обязательно изготавливают  из материалов, которые проявляют ферромагнитные свойства. Таким образом, когда на первичную обмотку устройства поступает ток, резко возрастает напряженность электромагнитного поля.

Оно в свою очередь генерирует ток, сила которого стремительно увеличивается. Вихревые токи провоцируют перемагничивание, в результате которого все ферромагнитные поверхности очень быстро, почти мгновенно, разогреваются.

Вихревые устройства достаточно компактны, но за счет использования металла, их вес велик. Это дает дополнительное преимущество, поскольку все массивные элементы корпуса принимают участие в теплообмене. Таким образом КПД агрегата приближается к 100%.

Эту особенность устройства нужно учитывать, если принято решение самостоятельно изготовить котел ВИН. Он может быть выполнен только из металла, пластик использоваться не должен.

Основное отличие вихревого индукционного котла заключается в том, что его корпус выступает в роли вторичной обмотки. Поэтому его всегда изготавливают из металла

Как собрать вихревое индукционное устройство?

Как мы уже знаем, такой котел отличается от своего индукционного аналога, однако, изготовить его самостоятельно так же несложно. Правда, теперь понадобятся навыки сварочных работ, ведь устройство должно быть собрано только из металлических деталей.

Для работы понадобится:

• Два одинаковых по длине отрезка металлической толстостенной трубы. Их диаметры должны быть разными, так, чтобы одну деталь можно было поместить в другую.
• Обмоточная (эмалированная) проволока из меди.
• Трехфазный инвертор, можно от сварочного аппарата, но максимально мощный.
• Кожух для теплоизоляции котла.

Теперь можно приступать к работе. Начинаем с изготовления корпуса будущего котла. Берем трубу большего диаметра и вставляем внутрь вторую деталь. Их нужно вварить одну в другую так, чтобы между стенками элементов осталось некоторое расстояние.

Получившаяся деталь в разрезе будет напоминать баранку. В качестве основания и крышки корпуса используется стальной лист толщиной не менее 5 мм.

В результате получаем полый бак цилиндрической формы. Теперь нужно врезать в его стенки патрубки под трубы подачи холодной и отводе горячей жидкости. Конфигурация патрубка и его диаметр зависят от труб отопительной системы, возможно, дополнительно понадобятся переходники.

После этого можно приступать к намотке проволоки. Она аккуратно, под достаточным натяжением наматывается на корпус котла.

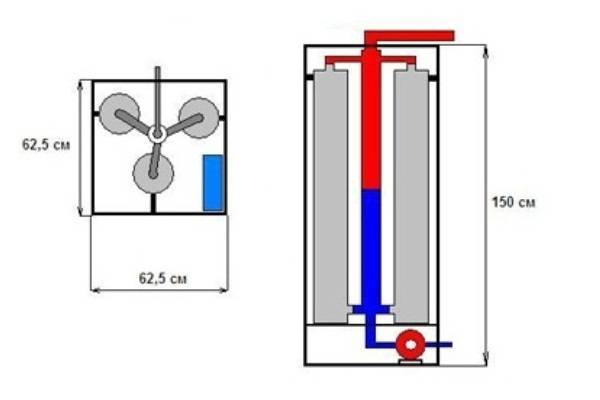

Принципиальная схема самодельного индукционного котла вихревого типа

Собственно, нагревательным элементом будет служить намотанная проволока, поэтому корпус прибора желательно закрыть теплоизоляционным кожухом. Так удастся сохранить максимум тепла и, соответственно, увеличить КПД устройства и сделать его безопасным.

Теперь нужно врезать котел в отопительную систему. Для этого теплоноситель сливается, отрезается нужный по длине участок трубы и на его место вваривается прибор.

Осталось только запитать отопительный прибор и не забыть подключить к нему инвертор. Устройство готово к эксплуатации. Но прежде, чем провести испытания, нужно заполнить магистраль теплоносителем.

Вы не знаете, какой теплоноситель выбрать для заполнения контура? Рекомендуем ознакомиться с характеристиками различных теплоносителей и рекомендациями по выбору оптимального типа жидкости для отопительного контура.

Только после закачки теплоносителя в систему проводить пробный пуск.

Сначала нужно запустить прибор на минимальной мощности и внимательно отследить качество сварных швов. Если все в порядке, мощность увеличиваем до максимума.

На нашем сайте есть еще одна инструкция по изготовлению индукционного прибора, который можно использовать для подогрева теплоносителя в системе отопления. Чтобы ознакомиться с процессом сборки индукционного нагревателя, переходите по этой ссылке.

Индукционный нагреватель из сварочного инвертора: особенности

В обычном виде индукционные нагреватели, сделанные из сварочного инвертора, представляют повышенную опасность, ведь они не могут автономно контролировать температуру воды. Так, использование нагревателя в системах с теплоносителем может быть чревато короткими замыканиями и разрывом труб. Это может произойти из-за высокого гидравлического сопротивления в системе, которое возникает вследствие движения теплоносителя сквозь куски катанки. Поэтому, такие устройства требуют доработок.

Чтобы избежать аварийных ситуаций, следует снабжать самодельный аппарат индукционного нагрева, сделанный из сварочного инвертора, устройствами аварийного отключения.

Для контроля нагрева можно применить терморегулятор с температурным датчиком температуры и реле, размыкающим цепь, когда температура теплоносителя достигнет установленных значений. Кроме того, избежать разрыва системы можно будет, прикрепив к нагревателю через тройник, с одной стороны, предохранительный клапан.

Такого генератора тепла хватит на обогрев комнаты, площадь которой составляет не более 30 кв. м. Экономия средств, в этом случае, составит 30-50% (в зависимости от габаритов апартаментов). При этом, дорогостоящего сегодня сварочного аппарата вы лишитесь.

Устройство и принцип работы котла

При пропускании электрического тока через токопроводящий материал в последнем происходит выделение тепла, мощность которого прямо пропорциональна силе тока и его напряжению (закон Джоуля — Ленца). Вызвать протекание тока в проводнике можно двумя способами. Первый состоит в его непосредственном подключении к источнику электричества. Этот способ будем называть контактным.

Второй – бесконтактный – был открыт Майклом Фарадеем в начале19-го века. Ученый выяснил, что при изменении параметров магнитного поля, пересекающего проводник, в последнем появляется электродвижущая сила (ЭДС). Это явление получило название электромагнитной индукции. Где есть ЭДС – там будет и электроток, а значит и нагрев, причем в данном случае — бесконтактный. Такие токи называют наведенными или вихревыми или токами Фуко.

Индукционный котел отопления — принцип работы

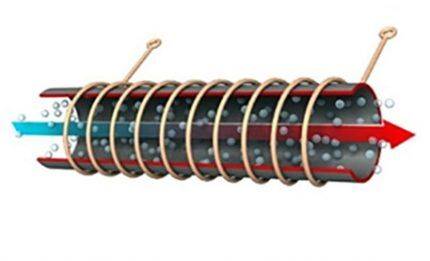

Вызвать электромагнитную индукцию можно по-разному. Проводник можно перемещать или вращать в постоянном магнитном поле, как это делается в современных электрогенераторах. А можно менять параметры самого магнитного поля (интенсивность и направление силовых линий), оставляя при этом проводник неподвижным.

Подобные манипуляции с магнитным полем стали возможными благодаря еще одному открытию. Как выяснил Ханс-Кристиан Эрстед в 1820-м году, намотанный в виде катушки провод при подключении к источнику тока превращается в электромагнит. Меняя параметры тока (силу и направление), мы добьемся изменения параметров генерируемого данным устройством магнитного поля. При этом в проводнике, находящемся в этом поле, будет возникать электрический ток, сопровождающийся нагревом.

Ознакомившись с этим несложным теоретическим материалом, читатель наверняка уже представил себе в общих чертах устройство индукционного котла отопления. Действительно, он имеет довольно простую конструкцию: внутри экранированного и теплоизолированного корпуса имеется труба из особого сплава (можно использовать и сталь, но характеристики при этом будут чуть хуже), установленная в гильзе из диэлектрического материала; на гильзу в виде катушки намотана медная шина, подключаемая к электросети.

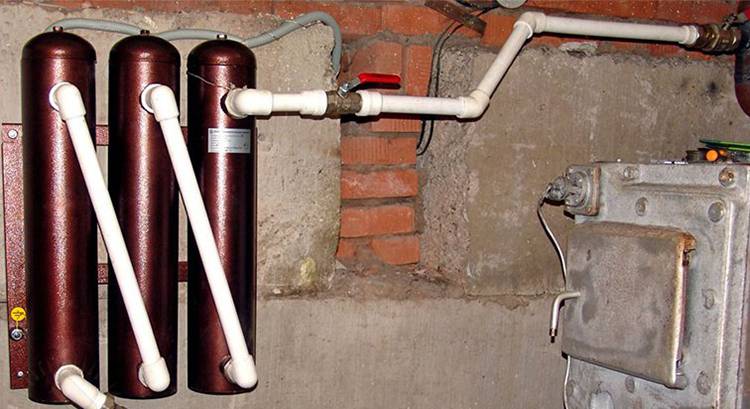

Котел индукционный после монтажа

Посредством двух патрубков труба врезается в систему отопления, в результате чего по ней будет протекать теплоноситель. Переменный ток, протекающий через катушку, создаст переменное магнитное поле, которое в свою очередь наведет вихревые токи в трубе. Вихревые токи обусловят нагрев стенок трубы и частично теплоносителя по всему объему, заключенному внутри катушки. Для более быстрого нагрева вместо одной трубы может быть установлено несколько параллельных трубок меньшего диаметра.

Читатели, осведомленные о стоимости индукционных котлов, конечно, заподозрили, что в их конструкции имеется еще что-нибудь. Ведь не может теплогенератор, состоящий только из трубы и куска провода, стоить в 2,5 – 4 раза дороже ТЭНового аналога. Чтобы нагрев был достаточно интенсивным, через катушку нужно пропускать не обычный ток из городской сети с частотой 50 Гц, а высокочастотный, поэтому индукционный котел оснащается выпрямителем и инвертором.

Выпрямитель превращает переменный ток в постоянный, затем он подается на инвертор – электронный модуль, состоящий из пары ключевых транзисторов и управляющей схемы. На выходе инвертора ток снова становится переменным, только с уже гораздо большей частотой. Такой преобразователь имеется не во всех моделях индукционных котлов, некоторые из них все-таки работают на частоте в 50 Гц. Однако, применение высокочастотного переменного тока позволяет значительно уменьшить размеры устройства.

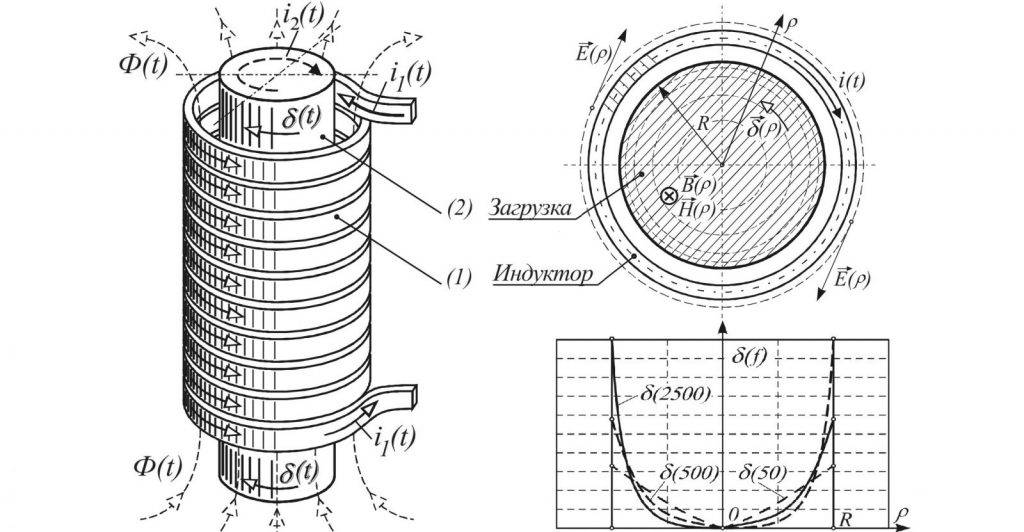

Принцип электромагнитной индукции

В различных описаниях авторы указывают на сходство индукционного котла с трансформатором. Это вполне справедливо: катушка из провода играет роль первичной обмотки, а труба с теплоносителем – замкнутой накоротко вторичной обмотки и одновременно магнитопровода.

Почему же тогда трансформатор не греется? Дело в том, что магнитопровод трансформатора выполнен не из цельного элемента, а из множества изолированных друг от друга пластин. Но даже эта мера не способна полностью предотвратить нагрев. Так, например, в магнитопроводе трансформатора напряжением 110 кВ в режиме холостого хода выделяется ни много ни мало 11 кВт тепла.

Конструктивные элементы индукционной системы

Состав основных компонентов изготовления нагревателя включает в себя такие компоненты, детали и узлы:

• Генераторные установки преобразования переменного типа тока. В качестве варианта, используют специальный вариант прибора, который преобразует стандартную частоту в 50 Гц в более высокие параметры бытовой электросети с высокими частотными характеристиками.
• Конструкция индуктора. Специальное устройство в виде цилиндрической катушки, в основе которой используется медная проволока, принцип работы которой зависит от имеющего электромагнитного поля.

Медная катушка для нагревателя

Нагревательный компонент или узел, элемент. В качестве детали используют специальную металлическую трубу стандартного диаметра и размера или пруток, который вводится в магнитное поле.

В дальнейшем собирая индукционный нагреватель из сварочного инвертора своими руками, все взаимосвязанные компоненты взаимодействуют следующим образом:

• Генератор соответствующим естественным путём повышает частоту используемого тока и в трансграничном варианте модифицированного состояния транслирует получаемую энергию на основную катушку.
• Индуктор, по своим параметрам, осуществляет приём высоко частного имеющегося тока, далее происходит преобразование в электромагнитное поле соответствующего переменного вида. В этом случае происходит комплексное изменение направления вектора электромагнитных характеристик волновых значений, причём, обязательно с высокой частотой принципа воздействия.

В конечном итоге происходит передача нужного уровня электроэнергии, без видимых условных потерь. КПД показателей данных индуктивности хватает на обогрев необходимой площади здания.

«Обратите внимание!

Примечательно, что данный эффект пользуется повышенным спросом во многих отраслях промышленности и индукционный нагреватель из сварочного инвертора для кузнечного дела и в металлургии является обыденным явлением в сегодняшних экономических реалиях.»

Советы по эксплуатации

При использовании такого котла важно исключить образование накипи. Для этого многие домовладельцы используют специальные жидкости

Если не учитывать эту особенность, то образовавшиеся отложения негативно скажутся на теплоотдаче агрегата. Так, накипь в полмиллиметра сокращает тепловую отдачу примерно на 10%. Чем толще слой отложений, тем меньше будет теплоотдача.

Если вы изготавливаете подобный отопительный аппарат самостоятельно, то первый переходник понадобится прикрепить при помощи сварки, а второй просто присоединить при помощи резьбы.

Если вы решили купить готовый аппарат, а не делать его своими руками, то вам надо узнать толщину его стального сердечника. Чем толще будут стенки, тем дольше данная составляющая не будет подвергаться появлению ржавчины. В качественном индукционном аппарате в качестве теплового носителя может выступать не только вода, но и антифриз, масло и прочие составы на нефтяной основе.

Учтите, что подавать высокочастотный ток на такой котел можно только после включения циркуляционного насоса и полного заполнения агрегата тепловым носителем. Если вы хотите получить максимальный эффект от индукционного котла (как самодельного, так и покупного), то вам следует подключить их группой и эксплуатировать по очереди либо одновременно.

Подбирая котел конкретной мощности, вам нужно рассчитать ее таким образом: на 1 кв. м площади потребуется 60 ватт. Если в жилище, где вы собираетесь установить агрегат, люди не живут постоянно, то этот показатель можно и уменьшить.

Благодаря компактным габаритам индукционный котел можно установить, например, на кухне. Чтобы спрятать оборудование, следует использовать обычный короб либо навесной шкафчик с заранее прорезанными отверстиями, предназначенными для труб. Индукционный аппарат можно установить и в гараже. Если строение имеет небольшую площадь, то допустимо сформировать маленькую обвязку. Для прогрева подобных помещений вполне хватит одного радиатора. Целиком вся отопительная конструкция может занять меньше квадратного метра.

В следующем видео вас ждет изготовление эффективного и экономичного индукционного обогревателя своими руками.

Чтобы обеспечить теплый и уютный комфорт своего загородного дома, человек, в первую очередь, задумывается о том, каким способом обогреть свое жилище. Прежде всего, это касается выбора отопительного оборудования.

Главными критериями выбора отопительных агрегатов являются эффективность их использования, а также минимум затрат за оплату энергоносителей.

Исходя из этих критериев, многие люди считают, что наиболее оптимальным оборудованием для частного дома являются газовые котлы и электрические. Но об эффективности их использования смело можно поспорить в силу того, что газ и электричество постоянно дорожают, а это, в свою очередь, никак не удешевляет затраты на обогрев жилища.

Мы же предлагаем вам ознакомиться с таким альтернативным вариантом обогрева загородного дома, как использование индукционного отопления. Поэтому, в этой статье мы подробно расскажем об индукционном котле и его технических характеристиках, а также опишем процесс создания этого агрегата своими руками.

Модернизация индукционного отопления

У индукционных систем отопления зачастую одобрительные отзывы. Беззвучность, эффективность и долголетие, являются бесспорным плюсом системы отопления. Одна из разновидностей системы – эксплуатация индукционного водонагревателя для отопления. Индукционный водонагреватель можно купить, и вмонтировать в систему трубопровода.

Но, для более эффективной работы индукционной системы, важно знать некоторые нюансы. Устанавливая индукционную плиту в конструкцию, ее подключают к зарядному устройству, аккумуляторам и инвертору

Инвертор – прибор, который переводит постоянный ток в переменный. Его применение сводит количество потребляемой электроэнергии для системы отопления фактически к нулю.

Для меньшего потребления энергии, нужно:

• Инвертор на 4 кВт;
• 2 аккумулятора 250 А*ч;
• Устройство для заряда аккумуляторов.

Подключаем синхронно 2 аккумулятора, и к ним зарядку. В них генерируется постоянный ток, и подается на инвертор. Инвертор конвертирует постоянный ток в переменный. Затем инвертор передает ток на индукционную плиту, а зарядка непрерывно заряжает аккумуляторы. Тем самым, расход устройства зарядки в 24 В и есть потребление энергии индукционного отопления дома. Затраты на насос считаем отдельно. Индукционные нагреватели применяют только модификациях с принудительной циркуляцией.

Как сделать индукционный котел отопления своими руками для отопления дома

«Индукционники» различной производительности в свободном доступе представлены на рынке климатической техники, но стоимость их существенно завышена. Это вынуждает умельцев собирать отопители из доступных компонентов. Чтобы не паять сложные электронные схемы, делают индукционные котлы отопления своими руками из инверторов, сварочного аппарата или кухонных плит, работающих на принципе индукции.

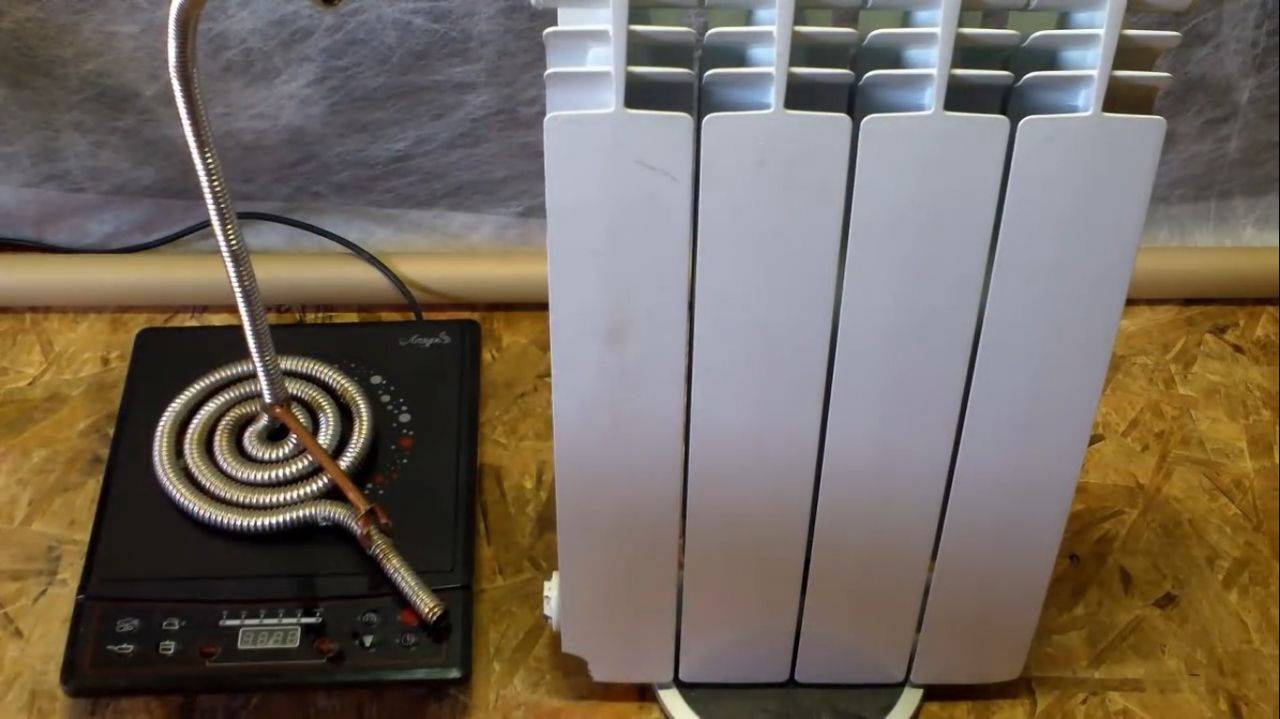

Из индукционной плитки

Обычный кухонный прибор можно использовать для создания электрокотла. У мастера есть 2 способа, как реализовать проект. Тем, кто не хочет вникать в тонкости процесса и создавать сложные конструкции, подойдет использование электроприбора по прямому назначению. Для этого на него устанавливают закрытую нагревательную емкость со входным и выходным патрубками. Последние подключают к отопительному контуру, а нагрев будет происходить аналогично кипячению воды в кастрюле.

Второй способ более сложен в реализации. Для этого придется прибор полностью разобрать и извлечь необходимые элементы. Мастеру понадобятся медный сердечник для изготовления катушки и блок управления для питания силовой части. Однако такой прием имеет несколько недостатков:

1. Подбор величины индукции самодельной конструкции. Мастеру понадобится опытным путем определить количество витков, соответствующее оптимальному. Только в этом случае работа будет максимально эффективной.
2. Несоответствие системы управления. Контроллер плитки не рассчитан на работу в составе котловой автоматики. Он будет по времени отключать нагрев, даже если теплоноситель не достиг заданной температуры.

Из инвертора

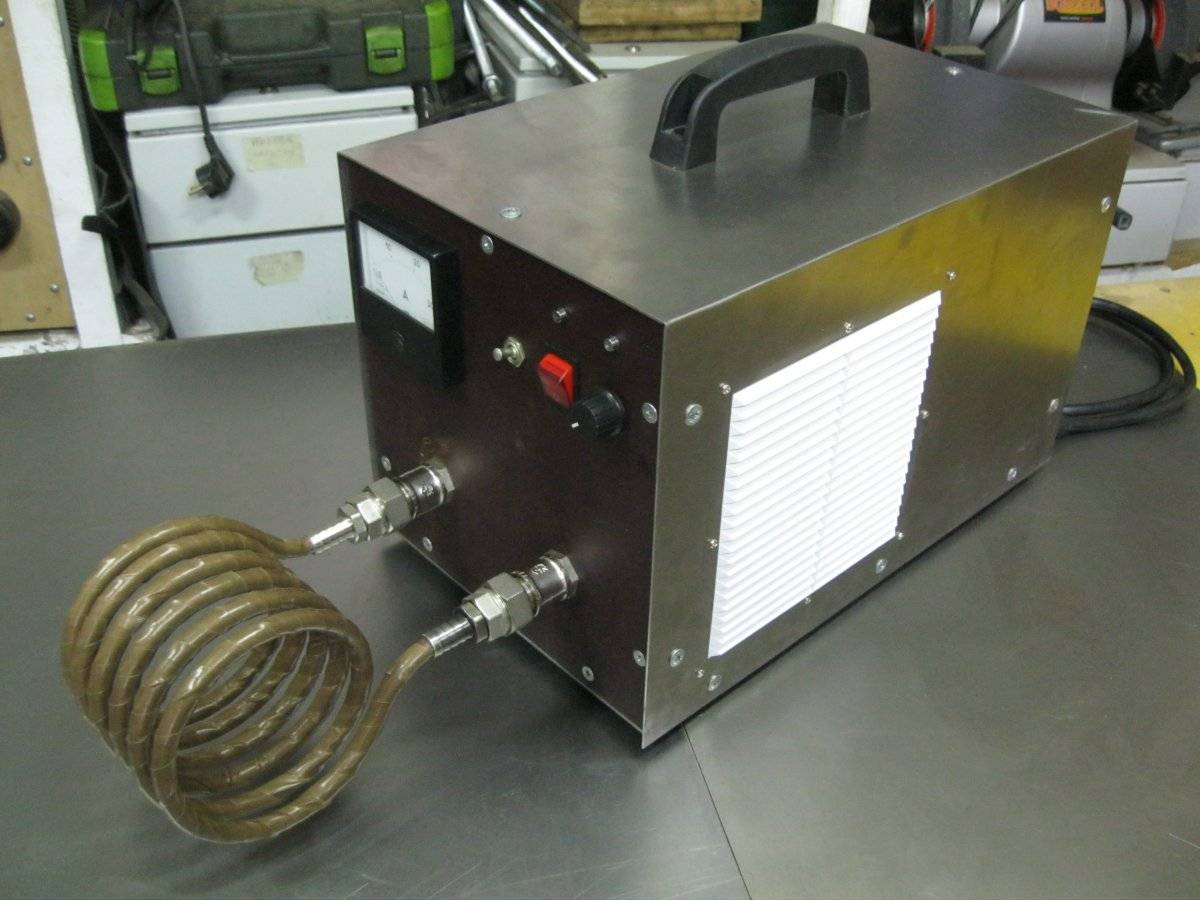

Преобразователь постоянного напряжения в переменное может служить источником высокочастотного сигнала для сборки «индукционника». Прибор подбирают или изготавливают соответствующей мощности, способной генерировать достаточное количество тепла. Мастеру также понадобится первичная катушка и блок конденсаторов.

Обмотку изготавливают из медной трубы или проволоки в керамической изоляции. В первом случае по катушке можно пустить воду для охлаждения и дополнительного отбора тепла. Элемент сворачивают вокруг цилиндра подходящего диаметра. В зависимости от мощности прибора понадобится не менее 5-6 витков. Края катушки подключают к блоку конденсаторов и инвертору напряжения.

С питанием от сварочного аппарата

Функцию частотного генератора может выполнять современный сварочный агрегат. Он способен генерировать ток с частотой 20-50 кГц, что отлично подходит для создания «индукционника». Последовательность изготовления:

1. К отрезку пластиковой трубы диаметром 2 дюйма и длиной 0,6 м приклеивают полоски текстолита, на которые наматывают обмотку из 50-100 витков медной проволоки в эмалевой изоляции. Между отдельными кольцами оставляют не менее 5 мм.
2. В трубу насыпают куски нержавеющей проволоки.
3. С двух концов припаивают полипропиленовые переходники размером, соответствующим присоединительным фитингам отопительного контура.
4. Обмазывают катушку эпоксидкой для обеспечения надежной электроизоляции.
5. Края обмотки подключают к выводам сварочного инвертора. Их необходимо сделать самостоятельно, подключив проводники в точки, где напряжение еще не выпрямлено.
6. Все элементы устанавливают в шкаф, который закрепляют на стене. Выполняют все необходимые подключения.

Для автоматизации процесса нагрева можно подключить сварочный аппарат через силовое реле или контактор, управляемые термостатом. Такая связка позволит включать и отключать агрегат при достижении заданных температур.

Как самому сделать индукционный котел

Теперь о том, как сделать индукционный котел своими руками. Если все делать самостоятельно, нужны немалые познания. Например, два электронщика возились больше полугода, перевели множество запчастей, истратили на них кучу денег. Рабочую установку, в конце концов, собрали, результатом очень довольны, но выложили только фото.

Вот что сотворили два электронщика

На сайтах производителей имеется только общая информация с демонстрацией принципов работы и никаких схем. Оно, в общем-то, и понятно.

Те модели, которые предлагают сделать: пластиковую трубу заполнить отрезками проволоки и сверху намотать проволоку, может, и работают, но явно недоделаны. Необходима серьезная защита: витки катушки оказываются сверху, а по ним бежит ток. Причем из сети 220 В. К тому же нет никакого контроля температуры, что чревато: пластик ведь плавится. Требуется также расчет скорости движения теплоносителя и еще много чего. В общем, небезопасно это.

Это вся схема элементарного индукционного котла, который предлагают сделать своими руками

Ниже расположено видео, в котором представлен один из вариантов такого самодельного индукционного котла отопления. В исполнении он несложен:

• В толстостенную пластиковую трубу (на видео — полипропилен с алюминиевым армированием) набиваются металлические элементы. В каких-то вариантах это небольшие куски металлической проволоки 5-7 мм диаметра, в этом видео — проволока магнитного фехраля, которая не будет ржаветь, но магнититься.
• С двух сторон на трубу надевается стека. Она не даст проваливаться металлическим элементам.
• С обоих закрытых концов устанавливаются фитинги, при помощи которых котел (уже котел) устанавливаться будет в систему. Примерная схема установки изображена на рисунке.

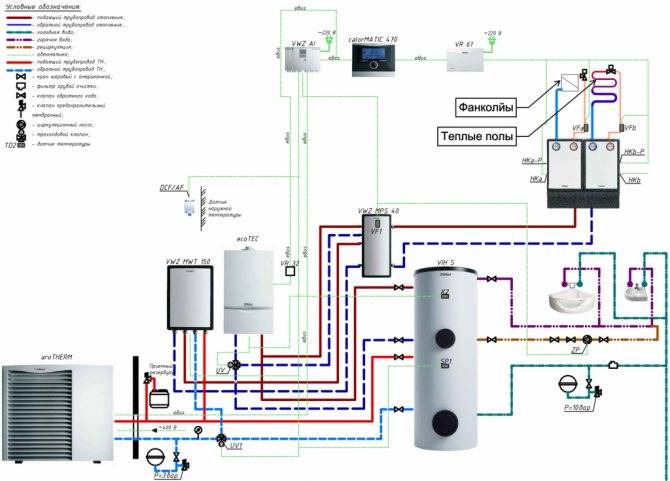

Схема подключения индукционного котла в систему отопления

Обратите внимание на необходимость группы безопасности. По словам самого автора этого котла, вода греется слабо

Требуется большая мощность (у него порядка 1,8 кВт а нужно 3 кВт)

По словам самого автора этого котла, вода греется слабо. Требуется большая мощность (у него порядка 1,8 кВт а нужно 3 кВт).

Принципы работы

Для сборки индукционного котла своими руками необходимо изучить, из чего он состоит и понять принципы его работы.

Устройство нагревается за счет энергии электромагнитного поля. Теплоноситель ее забирает на себя и преобразует в тепло.

Магнитное поле создается в индукторе (это цилиндрическая катушка с большим количеством витков). Проходя через нее, электричество создает вокруг себя напряжение. Магнитный поток движется по замкнутому кругу перпендикулярно электрическому полю. Переменный ток создает вихревые потоки и генерирует энергию в тепло. Передача электроэнергии нагревателю происходит без прямого контакта.

Индукционное тепло расходуется эффективно и экономно, поэтому вода при таком способе нагревания за короткий промежуток времени достигает высоких температур. Теплоноситель получает около 97% энергии.

Компоненты индукционного водонагревателя

Организация системы отопления в собственном доме с помощью индукционного котла не потребует ее серьезной перепланировки. В основе используется трансформатор, состоящий из первичной и вторичной обмоток.

Вихревые потоки образуются в первичной обмотке из электрической энергии и создают электромагнитное поле. Оно попадает на вторичную, которая несет функцию нагревателя.

Вторичная обмотка представляет собой корпус котла. В него входят такие элементы, как:

• внешняя обмотка;
• сердечник;
• электроизоляция;
• тепловая изоляция.

Для подвода холодной воды в устройство и отвода теплой в систему отопления к водонагревателю устанавливают два патрубка. Нижний монтируют на вводный участок, а верхний на отводящую горячую воду часть.

Тепло, которое создается котлом, отдается теплоносителю. Чаще всего в его качестве выступает вода, так как она способна быстро забрать тепло. За счет встроенного насоса горячая вода через патрубок поступает в отопительную систему. Жидкость постоянно циркулирует, поэтому перегрев оборудования не возможен. Подается остывшая вода, а отводится горячая.

При циркуляции отопительная жидкость вибрирует, что не дает откладываться накипи внутри труб. Устанавливать индукционный водонагреватель можно в любом помещении, так как в процессе эксплуатации не создается шум.

Что же такое индукционный котел?

Индукционные системы отопления начали использовать в 80-х годах прошлого столетия на промышленных предприятиях. Бытовые же приборы появились только в середине девяностых годов. За последние десятилетия они были доработаны, и в их конструкцию были внесены некоторые обновления, однако, принцип их работы остается неизменным.

Название данных отопительных систем и приборов уже само по себе говорит о том, что в основе их функционирования лежит электромагнитная индукция. Суть принципа работы состоит в том, что если через проволоку достаточно большого диаметра в сечении, накрученную в виде катушки, пропустить переменный ток, то вокруг этой первичной обмотки создается мощное электромагнитное поле. Если в этом поле окажется проводник, то в нем будет наводиться (индуцироваться) напряжение. Ну а если силовые линии поля пересекают расположенный в нем сердечник из сплава, обладающего магнитными свойствами, то получается своеобразный короткозамкнутый контур. И за счёт появления на нем блуждающих токов Фуко, происходит очень быстрый и сильный нагрев этого материала.

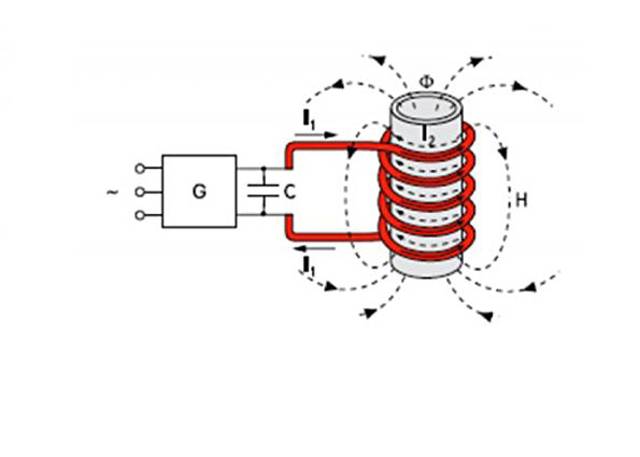

Простейшая схема принципа работы индукционного нагревателя

Такой принцип широко используется, например, в сталелитейной промышленности. Нашли ему применение и для быстрого и высокотемпературного нагрева воды. Понятно, что в качестве сердечника в этом случае будет выступать труба или иной канал, по которому циркулирует теплоноситель.

А самый доступный для понятия пример индукционного нагревателя представляет собой проволоку, намотанную на трубу, изготовленную из диэлектрика, которая будет изолировать магнитный сердечник, помещаемый в ее внутреннее пространство.

Проволочная катушка подключается к электропитанию и создает электромагнитное поле. В результате воздействия переменного электромагнитного поля металлический стержень-сердечник будет нагреваться, передавая тепло теплоносителю, который затем поступает в трубы и радиаторы отопительного контура. В качестве теплоносителя в автономных системах отопления может быть использовано масло, вода или этиленгликоль.

Вместо сердечника, в современных котлах для теплообмена задействован целый лабиринт каналов и труб. Их стенки, выполненные из ферримагнитного сплава, обеспечивают большую площадь контакта с водой и оттого — очень интенсивный нагрев циркулирующего по ним теплоносителя

Это, конечно, очень упрощенное объяснение. В индукционных котлах промышленного производства в теплообменный ферромагнитным сердечником может являться целый лабиринт труб или каналов, а нередко, например, в вихревых нагревателях, в этом процессе задействован и корпус прибора.

Один индукционный котел правильно выбранной мощности способен обеспечить нагретым теплоносителем несколько контуров разветвленной системы отопления. Естественно, при грамотной расстановке коллекторов и циркуляционных насосов.

В системах отопления небольшой протяженности теплоноситель, нагреваясь, будет подниматься вверх, и создавшегося естественного давления обычно бывает достаточно для его естественной циркуляции. Если же отопительная магистраль довольно длинная и разветвлённая, завязана на коллекторы с дальнейшим распределением потоков теплоносителя по отдельным контурам, то в систему устанавливают один или несколько циркуляционных насосов, так как без них требуемого перемещения теплоносителя будет добиться невозможно.

Преимущества и недостатки прибора

“Плюсов” у вихревого индукционного нагревателя великое множество. Это простая для самостоятельного изготовления схема, повышенная надежность, высокий КПД, относительно низкие затраты на электроэнергию, длительный срок эксплуатации, малая вероятность возникновения поломок и т.п.

Производительность прибора может быть значительной, агрегаты этого типа успешно используются в металлургической промышленности. По скорости нагрева теплоносителя устройства этого типа уверенно соперничают с традиционными электрическими котлами, температура воды в системе быстро достигает необходимого уровня.

Во время функционирования индукционного котла нагреватель слегка вибрирует. Эта вибрация стряхивает со стенок металлической трубы известковый осадок и другие возможные загрязнения, поэтому в очистке такой прибор нуждается крайне редко. Конечно, отопительную систему следует защитить от этих загрязнений с помощью механического фильтра.

Индукционная катушка нагревает металл (трубу или куски проволоки), помещенные внутри нее, с помощью высокочастотных вихревых токов, контакт не обязателен

Постоянный контакт с водой сводит к минимуму и вероятность перегорания нагревателя, что является довольно частой проблемой для традиционных котлов с ТЭНами. Несмотря на вибрацию, котел работает исключительно тихо, дополнительная шумоизоляция в месте установки прибора не понадобится.

Еще индукционные котлы хороши тем, что они практически никогда не протекают, если только монтаж системы выполнен правильно. Это очень ценное качество для электрического отопления, так как исключает или значительно сокращает вероятность возникновения опасных ситуаций.

Отсутствие протечек обусловлено бесконтактным способом передачи тепловой энергии нагревателю. Теплоноситель с помощью описанной выше технологии можно разогреть чуть ли не до парообразного состояния.

Это обеспечивает достаточную тепловую конвекцию, чтобы стимулировать эффективное перемещение теплоносителя по трубам. В большинстве случаев отопительную систему не придется оборудовать циркуляционным насосом, хотя все зависит от особенностей и схемы конкретной системы отопления.

Иногда циркуляционный насос необходим. Установить прибор относительно несложно. Хотя для этого понадобятся некоторые навыки монтажа электроприборов и отопительных труб. Но есть у этого удобного и надежного прибора ряд недостатков, с которыми также следует считаться.

Например, котел греет не только теплоноситель, но и все окружающее его рабочее пространство. Нужно выделить для такого агрегата отдельное помещение и удалить из него все посторонние предметы. Для человека длительное пребывание в непосредственной близости от работающего котла также может быть небезопасным.

Для работы индукционным нагревателям необходим электроток. Как самоделки, так и оборудование заводского изготовления подключают к бытовой сети переменного тока

Для работы прибора необходима электроэнергия. В местностях, где свободный доступ к этому благу цивилизации отсутствует, индукционный котел будет бесполезен. Да и там, где наблюдаются частые перебои с электричеством, он продемонстрирует невысокую эффективность

При неосторожном обращении с прибором может произойти взрыв

Если перегреть теплоноситель, он превратится в пар. В результате давление в системе резко возрастет, чего трубы просто не выдержат, их разорвет. Поэтому для нормальной работы системы прибор следует снабдить как минимум манометром, а еще лучше – устройством аварийного отключения, терморегулятором и т.п.

Все это может заметно повысить стоимость самодельного индукционного котла. Хотя прибор и считается практически бесшумным, это не всегда так. Некоторые модели в силу разных причин могут все же издавать некоторые шумы. Для устройства, выполненного самостоятельно, вероятность такого исхода возрастает.

В конструкции как заводских, так и самодельных индукционных нагревателей практически нет изнашивающихся компонентов. Они долго служат и безупречно работают
