Особенности самостоятельной сборки индукционного водонагревателя

Производители

  • Популярны котлы «Галан». Оборудование российского производства. Применяются комплектующие, которые поставляются из-за рубежа. Приборы обладают автоматическим управлением, доступные.
  • «Невский». Применяют в закрытых отопительных системах. Автоматикой задаются необходимые температурные параметры, устройство обеспечивает комфортные условия. Когда установленная температура будет достигнута, прибор отключается до небольшого остывания. Котел от компании «Невский» имеет надежную сборку, комплектующие.
  • Импортный производитель Dakon (Чехия). Агрегатов с нагревателями от компании Dakon, насчитывается около 30 моделей. Возможны модели с дополнительным оборудованием – циркуляционный насос, расширительный бачок.
  • Котел Kospel (Польша). Применяется в одноконтурных системах отопления.

Изготовление своими руками

Перед тем как изготовить такое устройство надо, прежде всего, разобраться, как оно работает. Фактически индукционные печи существуют давно и до недавнего времени использовались в производстве для плавки металлов в магнитном поле. Эта печь работает наподобие трансформатора: к первичной обмотке подводится ток большой частоты, порядка 1 МГц. Вторая – короткозамкнутая, роль сердечника тут выполняет расплавляемый кусок металла. То есть если в магнитное поле попадает диэлектрик, например, пластмасса, то оно никак на нее не воздействует, металл тут же расплавится. Этим такие печи и отличаются от ТЭНовых, в которых плавится все.

Принцип работы такого котла представлен на рисунке ниже. Стрелками показано движение магнитных полей внутри и снаружи обмотки.

Принцип работы индукционного котла

При изготовлении индукционного котла можно пойти по двум путям: сердечником служит кусок трубопровода, в середине которого находится металлический сердечник из отрезков проволоки. Вокруг трубопровода намотана радиальная или тороидальная обмотка, через которую пропускают переменный ток большой частоты, котел представляет собой емкость для воды, которую разогревает индукционная плитка промышленного изготовления.

Для изготовления устройства первого типа нужно взять отрезок трубы диаметром 50 мм, в котором с одной стороны припаивают переходник, а внутри закрывают проход предварительно вырезанным кружком из металлической сетки. Затем из металлической проволоки диаметром 5-8 мм нарезают куски длиной 7 см. Эти отрезки закладывают в трубу и закрывают сеткой, для того чтобы они не попали в систему отопления. С другой стороны к трубопроводу припаивают переходник для врезки котла в систему отопления. На эту трубу наматывают 90 витков медной проволоки диаметром 1,5-1,7мм. При этом необходимо следить, чтобы витки располагались ровно и как можно плотнее друг к другу.

Для намотки нужно брать новую проволоку, поскольку со старой проволокой изделие может прослужить недолго.

На рисунке изображен вариант такого котла.

Котел из пластмассовой трубы

Для питания котла можно использовать или индукционную плитку, или сварочный инвертор. При использовании плитки обмотку присоединяют вместо выходной катушки устройства. Сварочный инвертор лучше использовать с плавной регулировкой тока. Если используется сварочный инвертор, выходной ток подбирается опытным путем, так, чтобы обмотка не перегревалась, и при этом котел хорошо работал.

Подключать котел такого типа можно только при наличии воды в системе, поскольку без теплоносителя такой котел просто- напросто расплавится.

Для изготовления котла другого типа, прежде всего, необходимо приобрести индукционную плитку необходимой мощности. После этого можно приступать к изготовлению бака для котла. Бак делается размером 600×500×50 мм. Для этого берется квадратная труба шириной 5см. Из нее отрезается 12 кусков длиной 500 мм. 10 кусков сваривается между собой стенками, чтобы получилась гребенка размерами 500×500×50 мм. В двух оставшихся кусках вырезается по одной стенке и приваривается их вырезанной стороной к выходам труб гребенки. После этого заваривается четыре квадратика 5×5 см, и бак готов. С обеих сторон по диагонали приваривают входящий и выходящий патрубки. К задней стенке получившейся емкости можно прикрутить плитку таким образом, чтобы панель управления выступала из-за бака.

Перед присоединением плитки и подключением котла к системе отопления нужно проверить сварную конструкцию на герметичность. Для этого один выход нужно заглушить, а в другой – подать воду под напором. Если при давлении в 5 атмосфер нет протечек, значит, можно работать дальше, если есть – нужно переваривать.

На рисунке ниже показан один из вариантов такого котла, где на переднем плане видна сварная конструкция, из-за которой выглядывает панель управления индукционной печи.

Котел с индукционной печью

Проточный индукционный водонагреватель своими руками

Прежде чем приступать к монтажу, вам необходимо запастись необходимыми деталями. Так, лучшим вариантом будет сварочный высокочастотный инвертор, плавно изменяющийся диапазон силы тока. Такое устройство обойдется дешевле всего. Более дорогим вариантом станет трехфазный трансформатор, являющийся источником питания переменного тока для индуктора водонагревателя. В таком случае стоит использовать катушку на 50-90 витков, а в качестве материала взять медную проволоку с диаметром 3 или более миллиметров.

В качестве сердечника можно использовать как металлическую, так и полимерную трубу вместе с проволокой (используется как нагревательный элемент). В последнем случае толщина стен не должна быть менее 3 мм, чтобы спокойно выдерживать высокие температуры.

Для сборки водонагревателя вам понадобятся: кусачки, отвертки, паяльник и сварочный аппарат, если используется металлическая труба.

Монтаж индукционного нагревателя воды

Обмотайте трубу медной проволокой, сделав около 90 витков.

Вариантов сборки устройства существует множество. Предлагаем попробовать собрать прибор по следующей схеме:

  1. Подготовьте рабочее место, материалы и инструменты.
  2. Зафиксируйте небольшой отрезок полимерной трубы (не забывайте, что минимальная толщина стенки должна составлять 3 мм).
  3. Обрежьте торцы сердечника, чтобы осталось 10 см в запасе провода для отводов.
  4. На нижнем отводе смонтируйте уголок. В дальнейшем сюда следует подключить обратку от отопления (если нагреватель используется в качестве котла).
  5. Плотно уложите рубленый провод вокруг трубы. Необходимо сделать не менее 90 витков.
  6. Установите на верхнем патрубке тройник, через который будет выходить горячая вода.
  7. Смонтируйте защитный контур устройства. Его можно изготовить как из полимера, так и из металла.
  8. Подключите к клеммам водонагревателя медную проволоку, затем заполните сердечник водой.
  9. Проверьте работоспособность индуктора.

Рекомендации. На всех выводах лучше устанавливать шаровые краны для удобства и простоты демонтажа водонагревателя в случае поломки. А вот заполнять металлическими кусочками трубу необязательно, так как должного эффекта это не дает. Не забудьте оставить окошко в корпусе для доступа к панели управления сварочного аппарата.

Необходимые материалы и инструменты


Чтобы смонтировать индукционный котел из сварочного инвертора самому, прежде всего, нужно приготовить все необходимые инструменты и материалы, к которым можно отнести следующее:

  • инвертор от агрегата для сварки, который значительно облегчит монтаж нагревателя;
  • пластиковая труба с толстыми стенками, которая будет корпусом собираемого устройства;
  • нержавеющая проволока из металла, которая станет нагреваемым элементом в электромагнитном поле;
  • металлическая сетка, роль которой будет заключаться в удержании внутри прибора кусков нержавеющей проволоки;
  • медная проволока для создания индуктора;
  • циркуляционный насос для беспрерывной подачи воды;
  • терморегулятор;
  • переходники и шаровые краны для подсоединения нагревателя к отоплению;
  • кусачки для обработки проволоки.

Преимущества и недостатки прибора

“Плюсов” у вихревого индукционного нагревателя великое множество. Это простая для самостоятельного изготовления схема, повышенная надежность, высокий КПД, относительно низкие затраты на электроэнергию, длительный срок эксплуатации, малая вероятность возникновения поломок и т.п.

Производительность прибора может быть значительной, агрегаты этого типа успешно используются в металлургической промышленности. По скорости нагрева теплоносителя устройства этого типа уверенно соперничают с традиционными электрическими котлами, температура воды в системе быстро достигает необходимого уровня.

Во время функционирования индукционного котла нагреватель слегка вибрирует. Эта вибрация стряхивает со стенок металлической трубы известковый осадок и другие возможные загрязнения, поэтому в очистке такой прибор нуждается крайне редко. Конечно, отопительную систему следует защитить от этих загрязнений с помощью механического фильтра.

Индукционная катушка нагревает металл (трубу или куски проволоки), помещенные внутри нее, с помощью высокочастотных вихревых токов, контакт не обязателен

Постоянный контакт с водой сводит к минимуму и вероятность перегорания нагревателя, что является довольно частой проблемой для традиционных котлов с ТЭНами. Несмотря на вибрацию, котел работает исключительно тихо, дополнительная шумоизоляция в месте установки прибора не понадобится.

Еще индукционные котлы хороши тем, что они практически никогда не протекают, если только монтаж системы выполнен правильно. Это очень ценное качество для электрического отопления, так как исключает или значительно сокращает вероятность возникновения опасных ситуаций.

Отсутствие протечек обусловлено бесконтактным способом передачи тепловой энергии нагревателю. Теплоноситель с помощью описанной выше технологии можно разогреть чуть ли не до парообразного состояния.

Это обеспечивает достаточную тепловую конвекцию, чтобы стимулировать эффективное перемещение теплоносителя по трубам. В большинстве случаев отопительную систему не придется оборудовать циркуляционным насосом, хотя все зависит от особенностей и схемы конкретной системы отопления.

Иногда циркуляционный насос необходим. Установить прибор относительно несложно. Хотя для этого понадобятся некоторые навыки монтажа электроприборов и отопительных труб. Но есть у этого удобного и надежного прибора ряд недостатков, с которыми также следует считаться.

Например, котел греет не только теплоноситель, но и все окружающее его рабочее пространство. Нужно выделить для такого агрегата отдельное помещение и удалить из него все посторонние предметы. Для человека длительное пребывание в непосредственной близости от работающего котла также может быть небезопасным.

Для работы индукционным нагревателям необходим электроток. Как самоделки, так и оборудование заводского изготовления подключают к бытовой сети переменного тока

Для работы прибора необходима электроэнергия. В местностях, где свободный доступ к этому благу цивилизации отсутствует, индукционный котел будет бесполезен. Да и там, где наблюдаются частые перебои с электричеством, он продемонстрирует невысокую эффективность

При неосторожном обращении с прибором может произойти взрыв

Если перегреть теплоноситель, он превратится в пар. В результате давление в системе резко возрастет, чего трубы просто не выдержат, их разорвет. Поэтому для нормальной работы системы прибор следует снабдить как минимум манометром, а еще лучше – устройством аварийного отключения, терморегулятором и т.п.

Все это может заметно повысить стоимость самодельного индукционного котла. Хотя прибор и считается практически бесшумным, это не всегда так. Некоторые модели в силу разных причин могут все же издавать некоторые шумы. Для устройства, выполненного самостоятельно, вероятность такого исхода возрастает.

В конструкции как заводских, так и самодельных индукционных нагревателей практически нет изнашивающихся компонентов. Они долго служат и безупречно работают

Особенности вихревого индукционного котла

С принципом работы индукционного отопительного прибора мы уже знакомы. Существует его разновидность: вихревой индукционный котел или ВИН, действующий несколько иначе.

Отличительные черты ВИН

Как и индукционный аналог, он работает от высокочастотного напряжения, поэтому обязательно оборудуется инвертором. Особенность ВИН устройства заключается в том, что вторичная обмотка у него отсутствует.

Ее роль выполняют все металлические детали прибора. Их обязательно изготавливают  из материалов, которые проявляют ферромагнитные свойства. Таким образом, когда на первичную обмотку устройства поступает ток, резко возрастает напряженность электромагнитного поля.

Оно в свою очередь генерирует ток, сила которого стремительно увеличивается. Вихревые токи провоцируют перемагничивание, в результате которого все ферромагнитные поверхности очень быстро, почти мгновенно, разогреваются.

Вихревые устройства достаточно компактны, но за счет использования металла, их вес велик. Это дает дополнительное преимущество, поскольку все массивные элементы корпуса принимают участие в теплообмене. Таким образом КПД агрегата приближается к 100%.

Эту особенность устройства нужно учитывать, если принято решение самостоятельно изготовить котел ВИН. Он может быть выполнен только из металла, пластик использоваться не должен.

Основное отличие вихревого индукционного котла заключается в том, что его корпус выступает в роли вторичной обмотки. Поэтому его всегда изготавливают из металла

Как собрать вихревое индукционное устройство?

Как мы уже знаем, такой котел отличается от своего индукционного аналога, однако, изготовить его самостоятельно так же несложно. Правда, теперь понадобятся навыки сварочных работ, ведь устройство должно быть собрано только из металлических деталей.

Для работы понадобится:

  • Два одинаковых по длине отрезка металлической толстостенной трубы. Их диаметры должны быть разными, так, чтобы одну деталь можно было поместить в другую.
  • Обмоточная (эмалированная) проволока из меди.
  • Трехфазный инвертор, можно от сварочного аппарата, но максимально мощный.
  • Кожух для теплоизоляции котла.

Теперь можно приступать к работе. Начинаем с изготовления корпуса будущего котла. Берем трубу большего диаметра и вставляем внутрь вторую деталь. Их нужно вварить одну в другую так, чтобы между стенками элементов осталось некоторое расстояние.

Получившаяся деталь в разрезе будет напоминать баранку. В качестве основания и крышки корпуса используется стальной лист толщиной не менее 5 мм.

В результате получаем полый бак цилиндрической формы. Теперь нужно врезать в его стенки патрубки под трубы подачи холодной и отводе горячей жидкости. Конфигурация патрубка и его диаметр зависят от труб отопительной системы, возможно, дополнительно понадобятся переходники.

После этого можно приступать к намотке проволоки. Она аккуратно, под достаточным натяжением наматывается на корпус котла.

Принципиальная схема самодельного индукционного котла вихревого типа

Собственно, нагревательным элементом будет служить намотанная проволока, поэтому корпус прибора желательно закрыть теплоизоляционным кожухом. Так удастся сохранить максимум тепла и, соответственно, увеличить КПД устройства и сделать его безопасным.

Теперь нужно врезать котел в отопительную систему. Для этого теплоноситель сливается, отрезается нужный по длине участок трубы и на его место вваривается прибор.

Осталось только запитать отопительный прибор и не забыть подключить к нему инвертор. Устройство готово к эксплуатации. Но прежде, чем провести испытания, нужно заполнить магистраль теплоносителем.

Вы не знаете, какой теплоноситель выбрать для заполнения контура? Рекомендуем ознакомиться с характеристиками различных теплоносителей и рекомендациями по выбору оптимального типа жидкости для отопительного контура.

Только после закачки теплоносителя в систему проводить пробный пуск.

Сначала нужно запустить прибор на минимальной мощности и внимательно отследить качество сварных швов. Если все в порядке, мощность увеличиваем до максимума.

На нашем сайте есть еще одна инструкция по изготовлению индукционного прибора, который можно использовать для подогрева теплоносителя в системе отопления. Чтобы ознакомиться с процессом сборки индукционного нагревателя, переходите по этой ссылке.

Водяной котел с трансформатором

Для начала достаньте или купите недорогой сварочный инвертор (трансформатор) с регулировкой тока на 18-25 ампер. В качестве элементов для нагрева воды в водонагревателе применяют небольшие обрезки катанки или нержавеющей стали. Проволоку нарезают кусками длиной от 3,8 до 5,5 см (если используется катанка диаметром 6-8 мм). Затем из толстостенной пластиковой трубы диаметром 45-50 мм делают корпус нагревателя. Один конец этого отрезка трубы закрывают мелкой, ячеистой сеткой и засыпают со свободного открытого конца корпуса нарезанную проволоку.

схема устройства индукционного нагревателя.

Заполнив трубу обрезками доверху, приступают к изготовлению катушки индуктора. Берут эмалированный медный провод не менее 1,5-2 мм и наматывают вокруг сделанного корпуса. Количество витков колеблется (в зависимости от ампеража сварочного индуктора) и составляет 85-95. Катушку располагают по центру корпуса (трубы с обрезками). К системе водоснабжения или сети отопления нагреватель подсоединяют с помощью переходников.

Чтобы сделать на основе полученного нагревателя вихревой индукционный котел-водонагреватель, надо сварить из двух труб напоминающую бублик конструкцию. Это нагревательный элемент для воды. Берут любой подходящий по диаметру бак и вставляют в него входной (в верхней части бака) и выходной патрубки для воды. В этот корпус вставляют сделанную ранее индукционную катушку. Затем присоединяют нагреватель (бублик) к патрубкам так, чтобы он проходил внутри индуктора строго по центру. Изолируют выходные концы катушки и подсоединяют к трансформатору. Чтобы тепло не покидало водонагреватель, его покрывают теплоизоляционным экраном.

Вода, проходя внутри катушки по трубам, нагревается и из выходного патрубка выходит в горячем виде.

Надо помнить, что такой котел можно применять в закрытых системах отопления, с циркуляцией воды с помощью насоса.

Такой индукционный котел-водонагреватель можно подсоединять и к системе, выполненной из пластиковых труб. С целью обеспечения безопасности котел устанавливают на расстоянии 80-90 см от пола и потолка и на 30-40 см от стены. Данный водонагреватель надо оснастить установленным на патрубке клапаном для сброса воздуха из системы. Подобный котел можно применить и как обогреватель небольшого помещения, добавив радиатор отопления.

Преимущества и недостатки прибора

Индукционный нагрев может предоставить ряд выгод, которые не способно дать применение электродных приспособлений. Поскольку нагрев жидкости осуществляется металлическим элементом, не принимающим участия в электрохимических реакциях, долговечность устройства зависит только от катушки. Продолжительностью ее эксплуатации определяется продолжительность функционирования устройства. Некоторые индукторы сохраняют работоспособность более 10 лет. С этим же связана совместимость агрегата с разными типами жидкостей-теплоносителей. Помимо простой воды для этой роли пригодны машинные масла и незамерзающие составы.

Внутренние части агрегата в процессе использования не покрываются скоплениями накипи. Благодаря постоянному соприкосновению с жидкостью снижается вероятность перегрева деталей, что также способствует продлению срока эксплуатации. Конвекция в устройстве обычно достигает достаточного уровня, чтобы не потребовалось устанавливать циркуляционный насос. Нет необходимости и в шумоизоляционных мероприятиях – аппарат работает достаточно тихо.

Однако индукционный нагреватель имеет и слабые стороны:

  1. Для функционирования устройства требуется электрическая энергия. В помещении, где не проведено электричество или нет возможности обеспечить к нему доступ, котел работать не сможет. В местах с регулярными сетевыми перебоями он не будет работать эффективно.
  2. При чрезмерном повышении температуры переносящая тепло жидкость переходит в газообразное состояние. Это провоцирует сильное повышение давления в конструкции, в результате чего может случиться разрыв труб. Чтобы это не произошло, потребуется оборудовать установку средствами контроля давления и температуры. Это могут быть манометр, термодатчик, приспособление для аварийного отключения при выходе параметров за рамки заданного диапазона.

Потребность в дополнительных оснастках может поспособствовать серьезному увеличению расходов на оборудование самодельного индукционного обогревателя.

Принцип работы

Работа всех электронагревателей, как обычных, так и индукционных, основана на одном и том же принципе: при пропускании электрического тока через некий проводник последний начнет нагреваться.

Количество выделяемого за единицу времени тепла зависит от силы тока и величины сопротивления данного проводника – чем больше эти показатели, тем сильнее будет греться материал.

Весь вопрос в том, каким образом вызвать протекание электротока? Можно подсоединить проводник непосредственно к источнику электрической энергии, что мы и делаем, втыкая в розетку шнур от электрочайника, масляного обогревателя или, к примеру, бойлера. Но можно применить и другой способ: как оказалось, протекание электротока можно спровоцировать воздействием на проводник переменного (именно переменного!) магнитного поля. Это явление, открытое в 1831-м году М. Фарадеем, получило название электромагнитной индукции.

Тут есть одна хитрость: магнитное поле может быть и постоянным, но тогда положение находящегося в нем проводника нужно постоянно менять. При этом будет меняться количество проходящих через проводник силовых линий и их направление относительно него. Проще всего проводник в поле вращать, что и делается в современных электрогенераторах.

Принцип электромагнитной индукции

Но можно менять и параметры самого поля. С постоянным магнитом такой фокус, конечно, не пройдет, а вот с электромагнитом – вполне. Работа электромагнита, кто забыл, основана на обратном эффекте: протекающий через проводник переменный ток генерирует вокруг него магнитное поле, параметры которого (полярность и напряженность) зависят от направления тока и его величины. Для более ощутимого эффекта провод можно уложить в виде катушки.

Таким образом, меняя параметры электротока в электромагните, мы будем менять все параметры наводимого им магнитного поля, вплоть до изменения местоположения полюсов на противоположное.

И тогда это магнитное поле, действительно являющееся переменным, будет наводить электроток в любом токопроводящем материале, расположенном в его пределах. И материал при этом, понятно, будет нагреваться. На этом и основан принцип работы современных индукционных нагревателей.

Достоинства

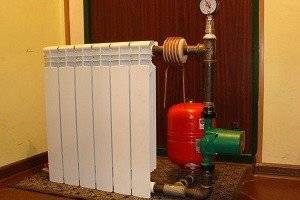

Подключение индукционного котла в отопительную систему. (Для увеличения нажмите)

</p>

Собранный своими руками котлоагрегат, будет обладать целым рядом достоинств, среди которых можно выделить следующие важные моменты:

  • быстрый нагрев теплоносителя в котле за 3–5 минут;
  • минимальная температура нагрева теплоносителя составляет 35 0С;
  • магнитное поле, помимо создания тепловой энергии образует вибрации, которые отлично препятствуют появлению накипи;
  • коэффициент полезного действия приближается к 100%, иначе говоря, вся электроэнергия перерабатывается в тепло практически без потерь;
  • при функционировании агрегата не выделяются продукты сгорания, вследствие чего, нет необходимости возведения дымохода, а также частого технического обслуживания;
  • срок бесперебойного функционирования индукционного котла может достигать до 30 лет благодаря тому, что в конструкции агрегата не предусмотрено механическое движение деталей, и как следствие, отсутствует износ и повреждение комплектующих элементов.

Возможно, Вас также заинтересует статья о вихревых индукционных нагревателях.

Познавательную статью о том, как сделать индукционный нагреватель воды своими руками, читайте здесь.

Таким образом, мы раскрыли все характеристики индукционного котлоагрегата, а также указали на все нюансы изготовления котла своими руками. Мы искренне надеемся, что все наши советы и рекомендации, изложенные в этой статье, станут для вас настольным руководством при сборке индукционного агрегата своими руками.

Смотрите видео, в котором опытный пользователь демонстрирует устройство и работу индукционного котла отопления, сделанного своими руками:

  • https://gidpopechkam.ru/kotly/indukcionnyj-kotel-svoimi-rukami.html
  • https://oventilyacii.ru/otoplenie/induktsionnyj-kotel-otopleniya.html
  • https://stroy-podskazka.ru/otoplenie/kotly/indukcionnye/
  • https://teplo.guru/elementy/ustroistva/induktsionnyiy-kotel-otopleniya-svoimi-rukami.html

Выводы и рекомендации

Браться за самостоятельное изготовление устройства есть резон, если в хозяйстве уже имеется индукционная панель. Затраты на ее приобретение достаточно высоки и сопоставимы с ценой электродного нагревателя. Мощность некоторых таких моделей достигает 10 кВт, в то время как смастерить в домашних условиях установку с показателем выше 2,5 кВт под силу только мастеру с должным уровнем компетентности (как минимум, нужно уметь собирать схему частотного преобразователя). Также перед монтажом необходимо удостовериться в отсутствии щелей и прорех, через которые жидкость из теплогенератора может просочиться наружу: такой инцидент способен вызвать пожар.

Индукционный нагреватель простой конструкции, рассчитанный на обслуживание небольшой площади помещения, несложно смастерить без специальной подготовки. Более мощные и эффективные варианты, например, со сварочным аппаратом или двумя платами, требуют от сборщика компетенций в области радиоэлектроники. Особенности строения этих установок обусловливают необходимость приобретения дополнительных средств контроля для обеспечения безопасности.

Индукционный нагреватель можно устанавливать в квартире, для этого не нужно никаких согласований и связанных с ними расходов и хлопот. Достаточно желания хозяина. Проект подключения требуется только теоретически. Это и стало одной из причин популярности индукционных нагревателей, даже несмотря на приличную стоимость электроэнергии.
