Как сделать индукционную печь и котел отопления из инвертора

Индукционные печи своими руками

Среди имеющихся распространенных методик создания таких агрегатов можно найти пошаговое руководство, как сделать индукционную печь из сварочного инвертора, с нихромовой спиралью или графитовыми щетками, приведем их особенности.

Агрегат из высокочастотного генератора

Она выполняется с учетом расчетной мощности агрегата, вихревых потерь и утечек на гистерезисе. Питание конструкции будет идти от обычной сети в 220 В, но с использованием выпрямителя. Такой вид печи может идти с графитовыми щетками или нихромовой спиралью.

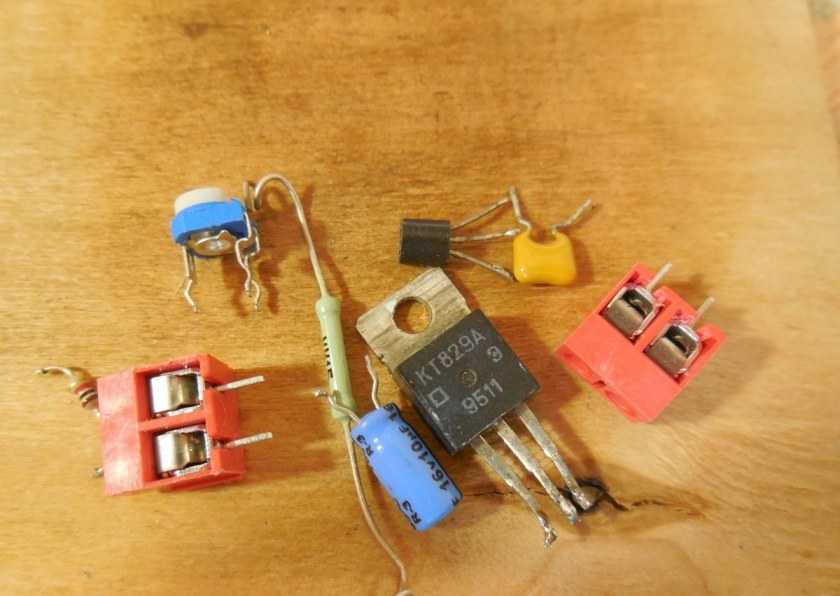

Для создания печи потребуется:

  • два диода UF4007;
  • пленочные конденсаторы;
  • полевые транзисторы в количестве двух штук;
  • резистор в 470 Ом;
  • два дроссельных кольца, их можно снять со старого компьютерного системщика;
  • медный провод Ø сечения 2 мм.

В качестве инструмента используется паяльник и плоскогубцы.

Приведем схему для индукционной печи:

Индукционные портативные плавильные печи такого плана создаются в следующей последовательности:

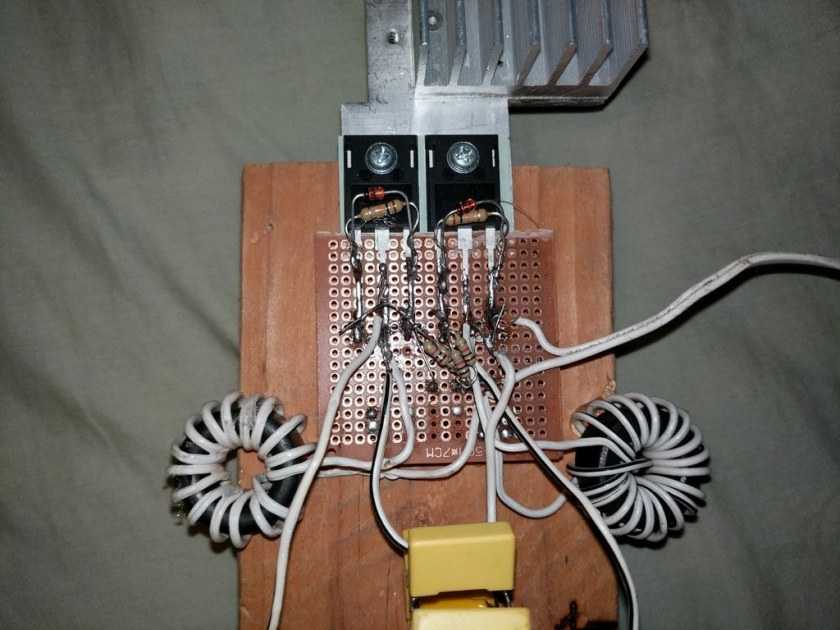

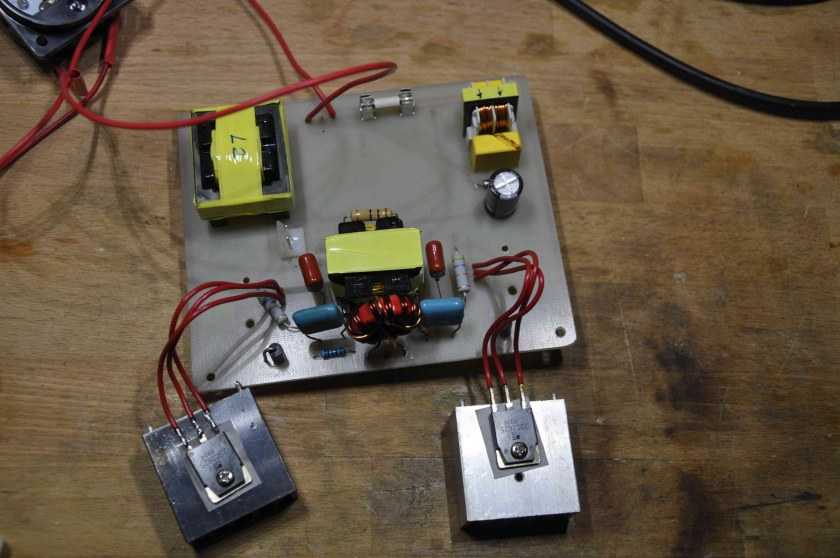

  1. Транзисторы располагаются на радиаторах. Из-за того, что в процессе плавки металла схема устройства быстро греется, радиатор для нее нужно подбирать с большими параметрами. Допустимо устанавливать несколько транзисторов на один генератор, но в этом случае их нужно изолировать от металла при помощи прокладок, сделанных из пластика и резины.

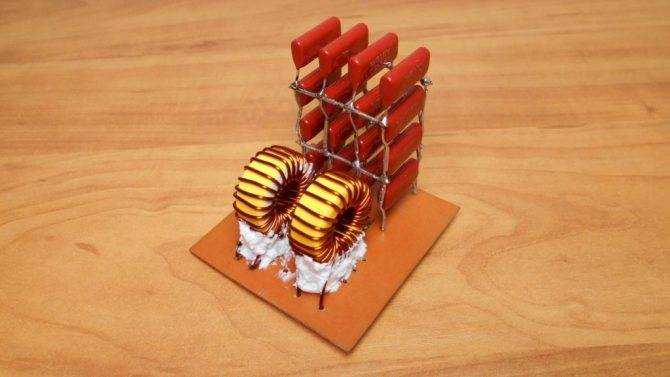

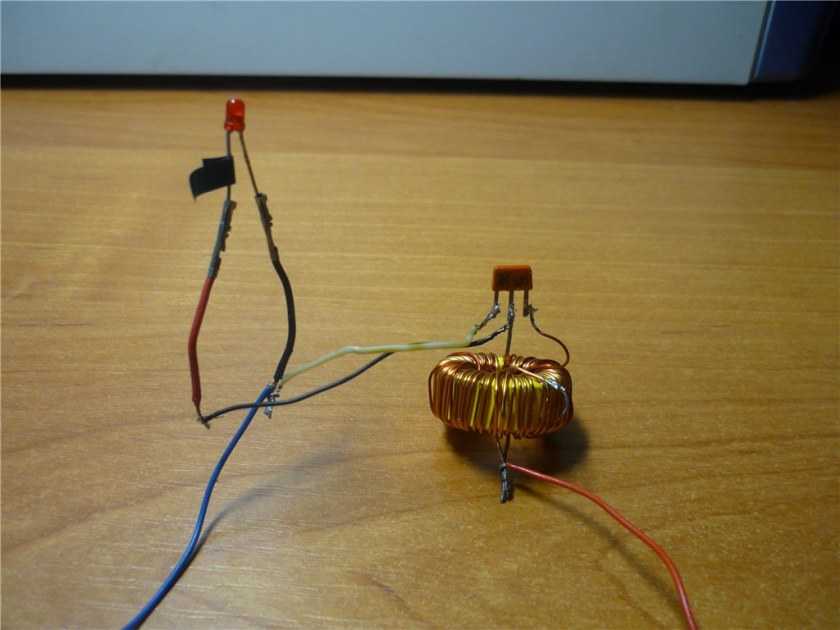

  2. Изготавливаются два дросселя. Для них берутся два заранее снятые с компьютера кольца, вокруг них обматывают медную проволоку, количество витков ограничено от 7 до 15.
  3. Конденсаторы объединяются между собой в батарею, чтобы на выходе получилась емкость в 4,7 мкФ, их соединение проводится параллельно.
  4. Вокруг индуктора обвивается медная проволока, ее диаметр должен быть 2 мм. Внутренний диаметр обмотки должен совпадать с размером используемого для печи тигля. Всего делают 7-8 витков и оставляют длинные концы, чтобы их можно было подключить к схеме.
  5. В качестве источника к собранной схеме подсоединяется аккумулятор мощностью 12 В, его хватает примерно на 40 минут работы печи.

Если необходимо, то делается корпус из материала с высокой термоустойчивостью . Если же выполняется индукционная плавильная печь из сварочного инвертора, то защитный корпус должен быть обязательно, но его нужно заземлить.

Конструкция с графитовыми щетками

Такая печь используется для выплавки любого металла и сплавов.

Для создания устройства необходимо заготовить:

  • графитовые щетки;
  • порошковый гранит;
  • трансформатор;
  • шамотный кирпич;
  • стальная проволока;
  • тонкий алюминий.

Технология сборки конструкции заключается в следующем:

  1. Выполняется основа – в виде бокса, который изготавливается из шамотного кирпича, его кладут на огнеупорную плитку.
  2. Сверху бокса укладывается лист асбестокартона, если ему нужно придать определенную форму, его поверхность нужно смочить водой. Чтобы конструкцию сделать жесткой, нужно обмотать ее проволокой. Размеры бокса зависят от мощности трансформатора. Лучше всего использовать его из сварочного аппарата. Если он большой мощности, то его следует перемотать.
  3. Во избежание перегрева трансформатора его обматывают тонким алюминием.
  4. На дне кирпичного бокса располагается глиняная подложка, чтобы расплавленный металл не растекался.
  5. Устанавливаются графитовые щетки.

Прибор с нихромовой спиралью

Такой прибор используется для выплавки больших объемов металла.

В качестве расходных материалов для обустройства самодельной печи используется:

  • нихром;
  • асбестовая нить;
  • кусок керамической трубы.

После подключения всех составляющих печи по схеме, ее работа состоит в следующем: после подачи электрического тока на нихромовую спираль, она передает тепло металлу и плавит его.

Создание такой печи проводится в следующей последовательности:

  1. Навивание спирали, для нее используется проволока диаметром 0,3 мм, длина заготовки должна быть около 11 метров.
  2. Проволока наматывается вокруг длинной трубки, ее диаметр – 5 мм.
  3. Кусок трубы из керамики выступает в качестве тигля, его подрезают до нужного размера, примерно на 15 см. В один его конец вставляется асбестовая нить, чтобы расплавленный металл не растекался.
  4. Укладка спирали вокруг трубы. Между ее витками укладывается асбестовая нить, она ограничит доступ кислорода и тем самым не допустит замыкания в печи.
  5. В таком виде катушка помещается в лампу высокой мощности, в ней имеется патрон нужного диаметра, который чаще всего изготовлен из керамики.

Такая конструкция отличается высокой производительностью, она долго остывает и быстро нагревается. Но необходимо учесть, что если спираль будет плохо изолирована, то она быстро перегорит.

Что нужно знать о безопасности

Не забывайте, что мы имеем дело с источником повышенной опасности – электрическим нагревательным прибором, поэтому при его сборке и использовании необходимо соблюдать некоторые правила:

Обязательно используйте отдельную электрическую линию для подключения индукционного котла, а также оснастите его группой безопасности.

  1. Если в котле циркуляция воды осуществляется естественным путем, то обязательно оснащайте его датчиком температуры, чтобы при перегреве устройство отключалось автоматически.
  2. Не подключайте самодельный водонагреватель в розетку, лучше проведите для этого отдельную линию с увеличенным сечением кабеля.
  3. Все открытые участки проводов нужно заизолировать, чтобы обезопасить людей от удара током или ожога.
  4. Ни в коем случае не включайте индуктор, если труба не заполнена водой. В противном случае труба расплавится, а прибор замкнет или он может и вовсе загореться.
  5. Устройство нужно монтировать на высоте 80 см от пола, но так, чтобы до потолка оставалось около 30 см. Также не стоит его устанавливать в жилой зоне, так как электромагнитное поле плохо сказывается на здоровье людей.
  6. Не забудьте сделать заземления индуктора.
  7. Обязательно подключайте прибор через автомат, чтобы в случае аварии последний отключил питание от водонагревателя.
  8. В систему трубопровода нужно вмонтировать предохранительный клапан, который будет снижать давление в системе автоматически.

Индукционный нагреватель из сварочного инвертора: особенности

В обычном виде индукционные нагреватели, сделанные из сварочного инвертора, представляют повышенную опасность, ведь они не могут автономно контролировать температуру воды. Так, использование нагревателя в системах с теплоносителем может быть чревато короткими замыканиями и разрывом труб. Это может произойти из-за высокого гидравлического сопротивления в системе, которое возникает вследствие движения теплоносителя сквозь куски катанки. Поэтому, такие устройства требуют доработок.

Чтобы избежать аварийных ситуаций, следует снабжать самодельный аппарат индукционного нагрева, сделанный из сварочного инвертора, устройствами аварийного отключения.

Для контроля нагрева можно применить терморегулятор с температурным датчиком температуры и реле, размыкающим цепь, когда температура теплоносителя достигнет установленных значений. Кроме того, избежать разрыва системы можно будет, прикрепив к нагревателю через тройник, с одной стороны, предохранительный клапан.

Такого генератора тепла хватит на обогрев комнаты, площадь которой составляет не более 30 кв. м. Экономия средств, в этом случае, составит 30-50% (в зависимости от габаритов апартаментов). При этом, дорогостоящего сегодня сварочного аппарата вы лишитесь.

Устройство

  • Самодельная печь для плавки металлов имеет довольно простую конструкцию и состоит из трех основных блоков, помещенных в общий корпус:
  • генератор переменного тока высокой частоты;
  • индуктор – спиралевидная обмотка из медной проволоки или трубки, выполненная своими руками;
  • тигель.

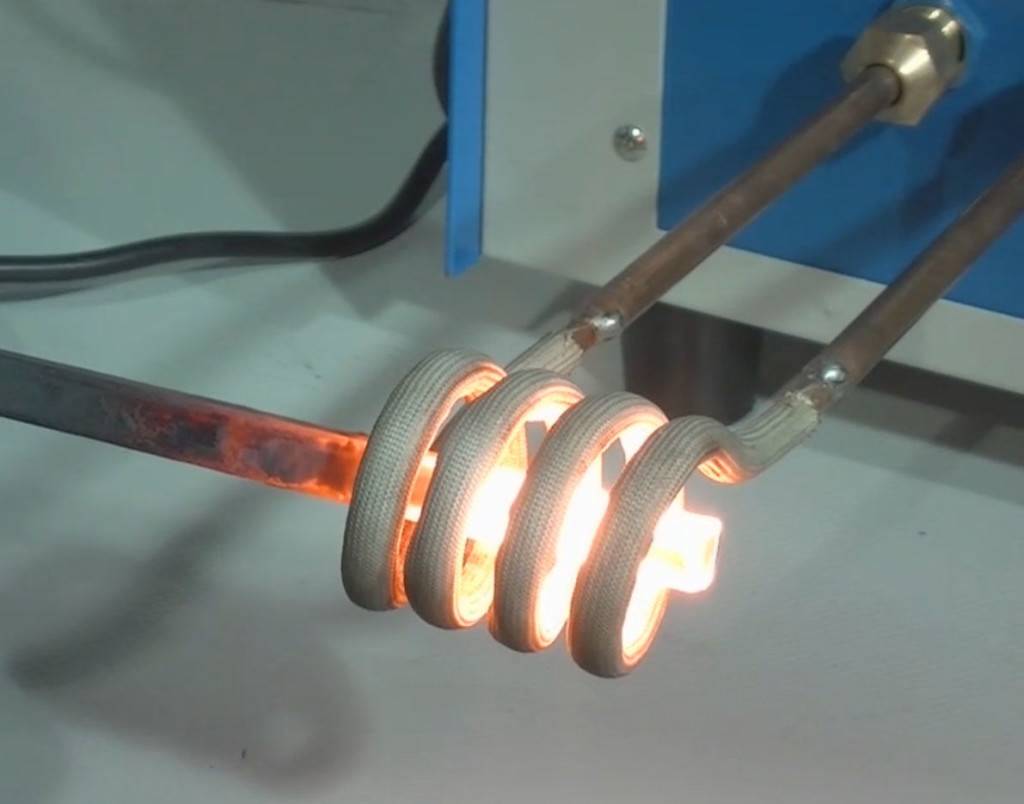

Тигель помещают в индуктор, концы обмотки подключают к источнику тока. При протекании тока по обмотке вокруг нее возникает электромагнитное поле с переменным вектором. В магнитном поле возникают вихревые токи, направленные перпендикулярно его вектору и проходящие по замкнутому контуру внутри обмотки. Они проходят через металл, положенный в тигель, при этом нагревая его до температуры плавления.

Достоинства индукционной печи:

  • быстрый и равномерный нагрев металла сразу после включения установки;
  • направленность нагрева – греется только металл, а не вся установка;
  • высокая скорость плавления и однородность расплава;
  • отсутствует испарение легирующих компонентов металла;
  • установка экологически чиста и безопасна.

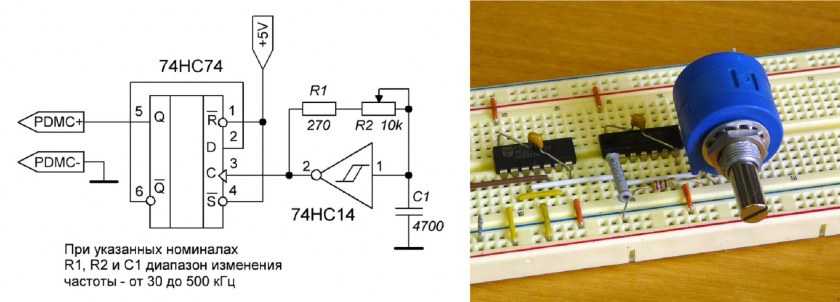

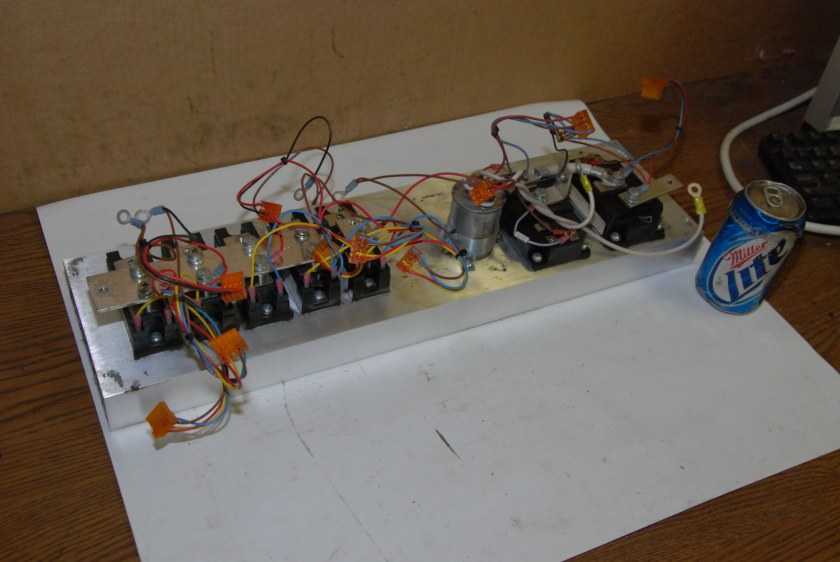

В качестве генератора индукционной печи для плавки металла может быть использован сварочный инвертор. Также можно собрать генератор по представленным ниже схемам своими руками.

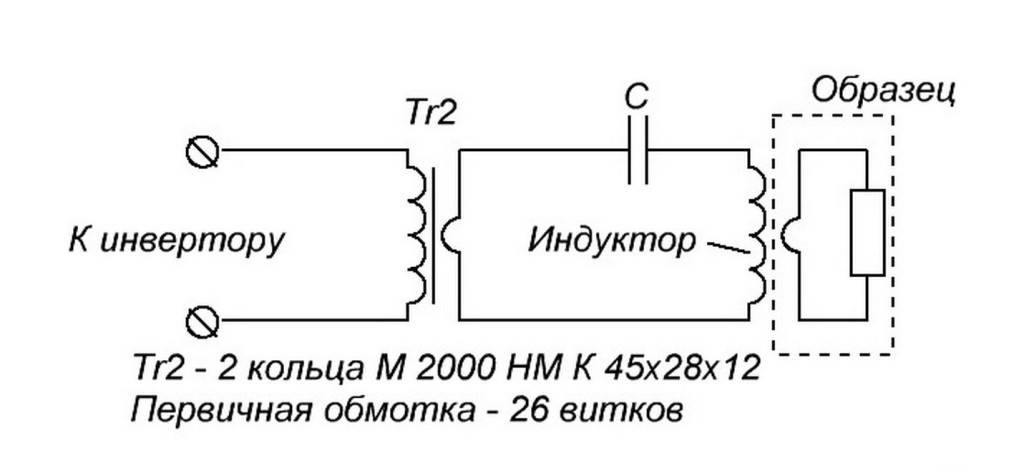

Печь для плавки металла на сварочном инверторе

Эта конструкция отличается простотой и безопасностью, так как все инверторы оборудованы внутренними защитами от перегрузок. Вся сборка печи в этом случае сводится к изготовлению своими руками индуктора.

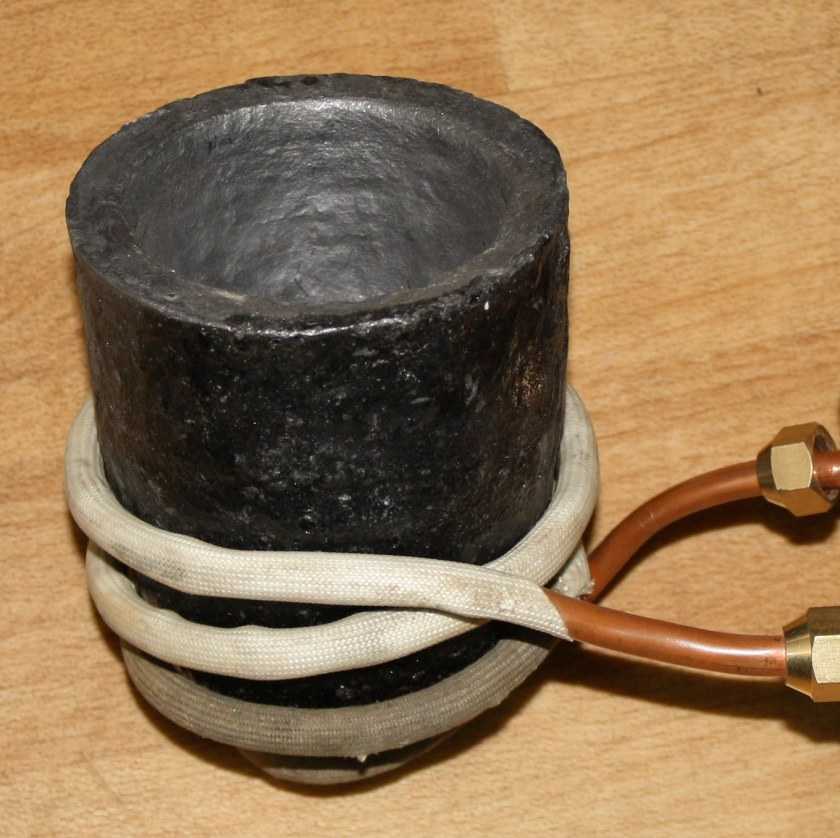

Выполняют его обычно в форме спирали из медной тонкостенной трубки диаметром 8-10 мм. Ее сгибают по шаблону нужного диаметра, располагая витки на расстоянии 5-8 мм. Количество витков – от 7 до 12, в зависимости от диаметра и характеристик инвертора. Общее сопротивление индуктора должно быть таким, чтобы не вызывать перегрузки по току в инверторе, иначе он будет отключаться внутренней защитой.

Индуктор можно закрепить в корпусе из графита или текстолита и установить внутрь тигель. Можно просто поставить индуктор на термостойкую поверхность. Корпус не должен проводить ток, иначе замыкание вихревых токов будет проходить через него, и мощность установки снизится. По этой же причине не рекомендуется располагать в зоне плавления посторонние предметы.

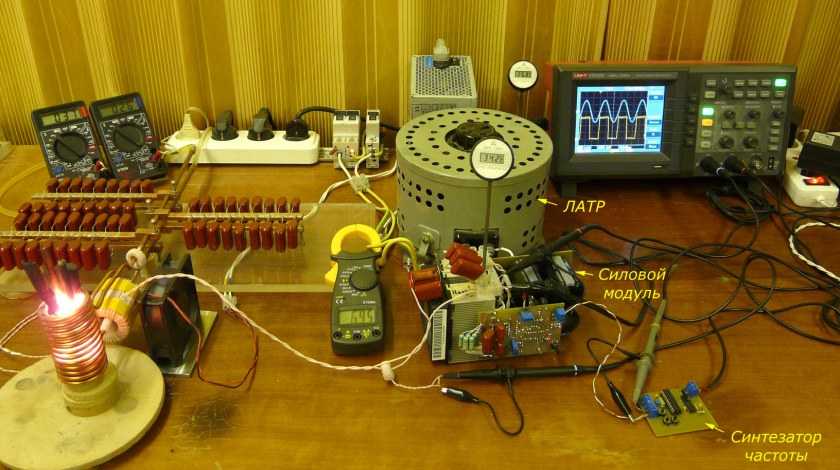

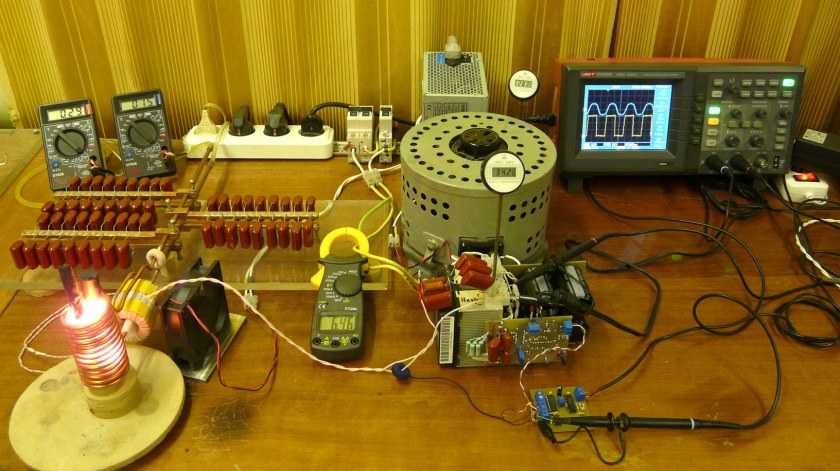

Индукционный нагреватель своими руками

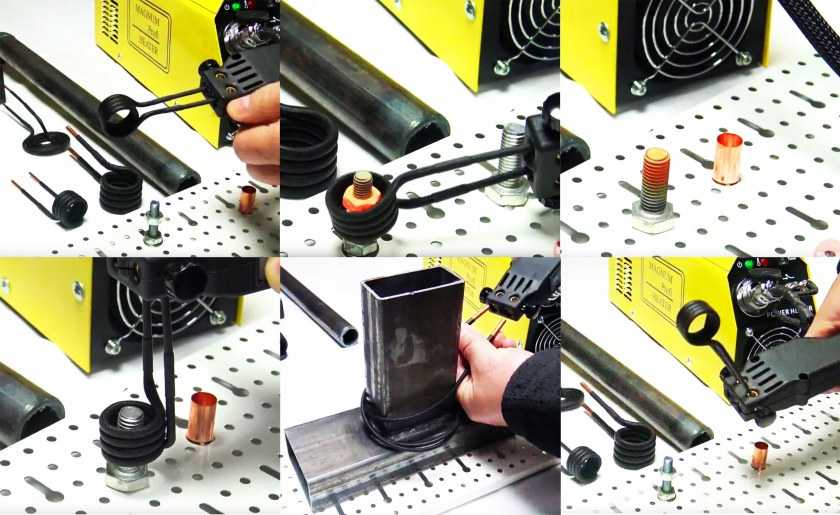

Индукционный нагреватель незаменимая вещь для кузнецов, токарей, слесарей и домашних мастеров. С его помощью всегда легко и быстро можно нагреть и даже расплавить металл, вам не нужны дорогие теплоносители, такие, как уголь и газ, достаточно подключить к прибору электричество. Происходит бесконтактный нагрев металла токами высокой частоты, по научному волнами радиочастотного диапазона. Прибор широко применяют для термообработки, закалки и гибки деталей, бесконтактной плавки, пайки и сварки, металлов. В ювелирном деле для термической обработки мелких деталей. В медицине для дезинфекции медицинского инструмента. В автосервисе слесаря нагревают заржавевшие гайки. Так же индуктор устанавливают в индукционных котлах, применяемых для отапливания жилых помещений. На этом рисунке изображена рабочая схема индукционного нагревателя, который вы легко можете сделать своими руками.


Схема индукционного нагревателя

Устройство состоит из задающего генератора высокой частоты собранного на двух мощных полевых транзисторах. Рабочее напряжение генератора зависит от мощности установленных полевых транзисторов. С транзисторами IRFP250 устройство можно питать напряжением от 12 до 30 вольт. А если установить транзисторы IRFP260, тогда напряжение питания можно поднять от 12 до 60 вольт.

Мощность индуктора заметно возрастет, температура нагрева металла поднимется более 1000 градусов, что позволит плавить металлы. В процессе работы транзисторы будут очень сильно нагреваться, поэтому их надо установить на большие радиаторы и поставить мощный вентилятор. На холостом ходу индуктор потребляет не менее 10А, а в рабочем состоянии не менее 15А, соответственно требуется очень мощный блок питания минимум на 20А.

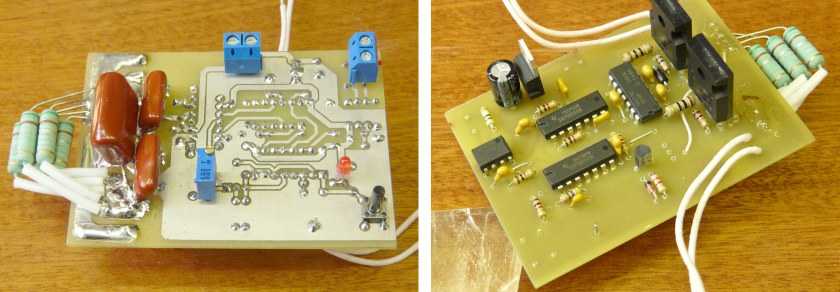

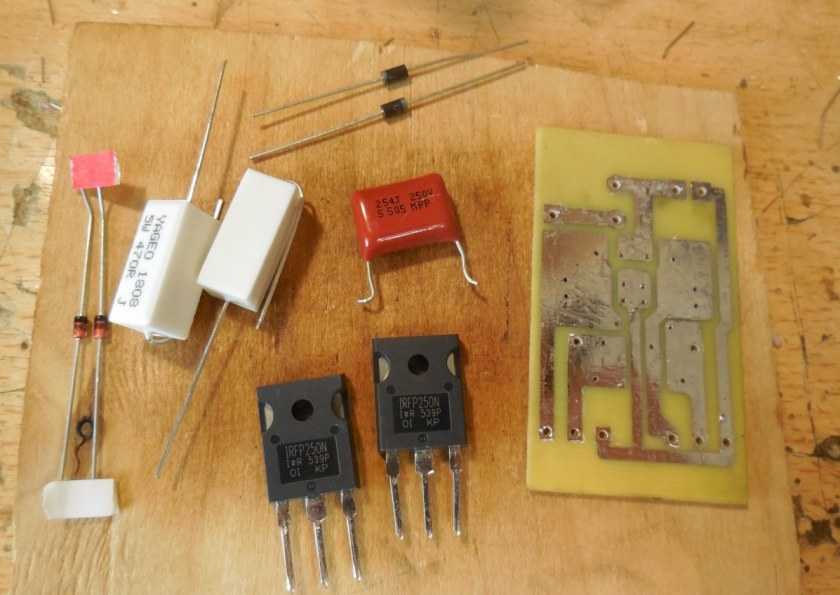

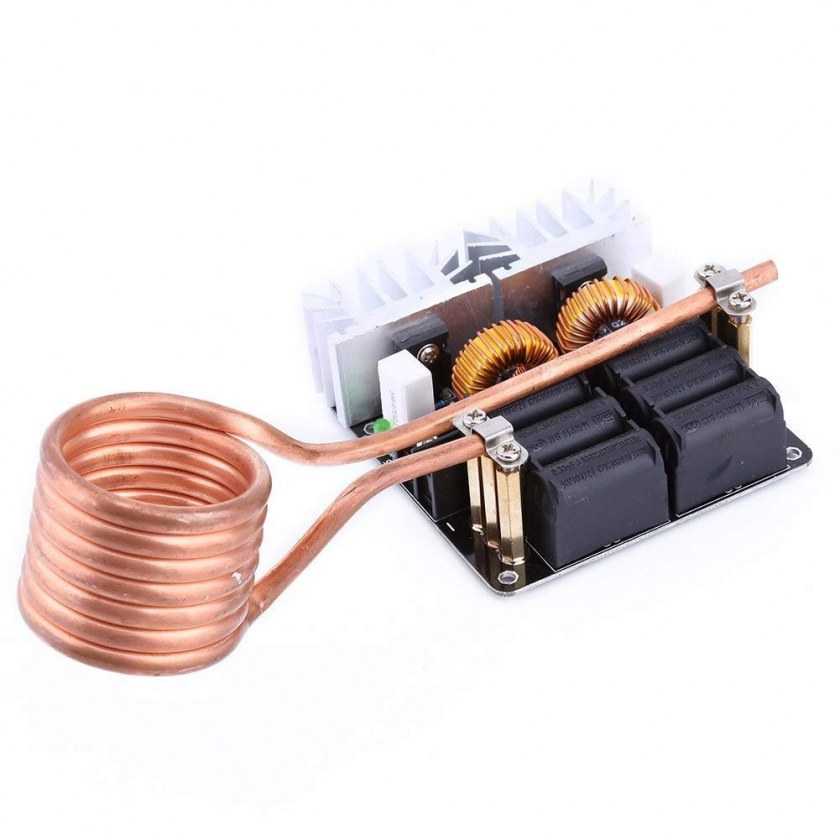

На этом рисунке изображена печатная плата индукционного нагревателя.

Так же вам понадобятся резисторы R1, R2 на 10К мощностью 0.25 Ватт. Резисторы R3, R4 с сопротивлением 470 Ом не менее 2 Ватт. Диоды D1, D2 ультрабыстрые UF4007 или другие аналогичные на максимальный ток до 1А. Стабилитроны VD1, VD2 мощностью не менее 5 Ватт с напряжением стабилизации 12В например 1N5349 и другие. Дроссели L1, L2 размером 27х14х11 мм желтого цвета с белой полосой я вытащил из компьютерных блоков питания. На каждый дроссель надо намотать 25 витков медного провода диаметром 1 мм желательно в лаковой изоляции, если не найдете, подойдет одножильный провод в полихлорвиниловой изоляции на скорость сильно не влияет.

Конденсаторы С1-С16 металлоплёночные 0.33 мкФ 630В, соединяются параллельно рядами 4х4, в блоке всего шестнадцать штук. С меньшим рабочим напряжением лучше не ставить, будут сильно греться. Между конденсаторами оставляйте небольшое расстояние для хорошего охлаждения потоком воздуха.

Дроссели решил приклеить силиконовым герметиком, чтобы не болтались.

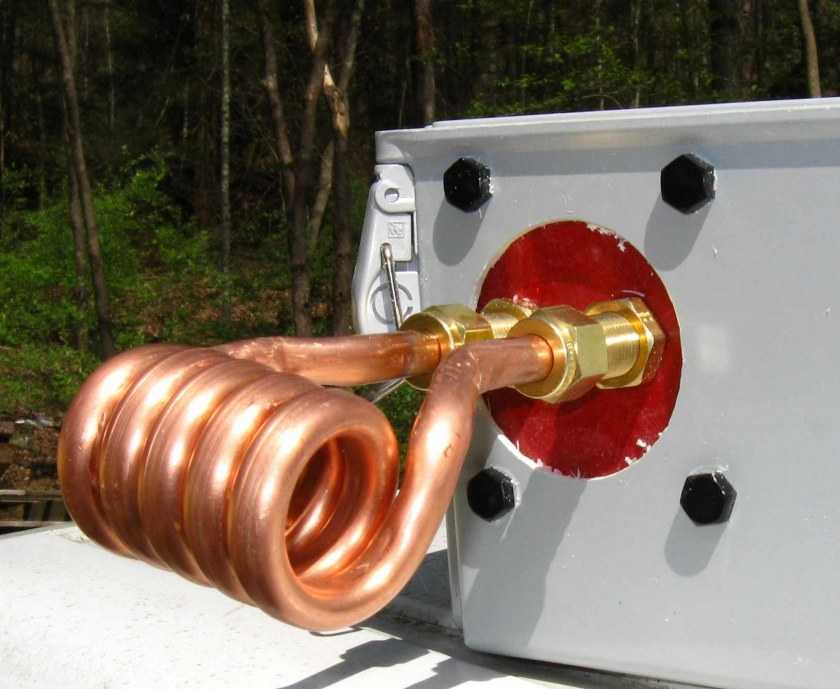

Важную деталь нагревателя, индуктор я сделал из медной трубки диаметром 6 мм длинною 1 метр. Купить такую можно в любом автомагазине типа «Газовщик» и там где торгуют газо-балонным оборудованием для автомобилей. Медную трубку наматываем на кусок полипропиленовой трубы внешним диаметром 40 мм, такая труба используется в пластиковом отоплении. Делаем пять витков, расстояние между верхним краем первого витка и нижним краем пятого витка должно быть 40 мм. Концы трубы изгибаем, как на рисунке и прикрепляем к радиаторам с помощью двух клемных колодок для провода сечением 16 мм².

В процессе работы индуктор будет сильно нагреваться от раскаленной детали, что может привести к повреждению медной трубки, поэтому надо сделать охлаждение. На концы медной трубки я одел силиконовые трубки и подключил насос омывателя лобового стекла автомобиля. Насос от ВАЗ 2114 и силиконовые трубки купил в автомагазине. Получилась нормальная водяная система охлаждения.

Что понадобится

Для создания нагревателя металла своими руками, помимо рабочих инструментов также следует озаботиться подготовкой целого ряда вещей, приобрести которые следует отдельно:

Восьмисот миллиметровый отрезок медной трубы, с диаметром в 8-10 мм. С помощью медной проволоки в дальнейшем изготавливается индукционная катушка, излучающая магнитное поле, которое, впоследствии, нагревает металлическую емкость.

Высокомощные силовые транзисторы, приобретение которых станет основной тратой для всех желающих собрать индукционную плиту

Обратите внимание на то, что схема создания частотного генератора предусматривает наличие сразу двух силовых транзисторов.

В качестве основного материала, предназначенного для создания колебательного контура, используется обыкновенный керамический конденсатор с характеристиками 0,1мФ и 1600В.

Также следует озаботиться созданием теплоотводов, собрать которые можно из радиаторов, изготовленных из алюминиевых сплавов. Дело в том, что при включении индукционной плиты обычные полевые транзисторы попросту не выдержат высокой температуры и сломаются. Монтаж транзисторов также следует производить с задействованием термопасты, для того, чтобы КПД подобного охлаждения был максимальным.

Диоды, применяемые в качестве рабочих элементов, согласно схеме, должны обладать высокой скоростью срабатывания. Индукционная печь своими руками, схема изготовления которой расположена в руководстве, является требовательным устройством на высокоскоростных диодах.

Резисторы: пара штук на 10кОм и 0,25Вт, и еще пара 440Ом и 2Вт. Также следует приобрести стабилитроны с характеристикой рабочего напряжения в 2Вт.

В качестве основного элемента питания используется стандартный блок на 500 ватт. Характеристика рабочего напряжения блока питания должна колебаться в промежутке от двенадцати до сорока ватт.

Используя все вышеприведенные материалы инструменты можно с легкостью собрать индуктор своими руками, схема которого рассматривается в статье.

Как сделать своими руками?

Электрическая схема индукционного нагревателя

Допустим, вы решили сделать лично индукционный нагреватель, для этого подготавливаем трубу, в неё насыпаем небольшие куски стальной проволоки (9 см в длину).

Труба может быть пластиковой или металлической, главное, с толстенными стенками. Затем, она закрывается специальными переходниками со всех сторон.

Далее, на неё накручиваем медную проволоку до 100 витков и располагаем по центральной части трубки. В результате получится индуктор. К этой обмотке подсоединяем выходную часть инвертора. В качестве помощника прибегаем к терморегулятору.

В качестве нагревателя выступает труба.

Подготавливаем генератор и всю конструкцию собираем.

Необходимые материалы и инструменты:

  • проволока из нержавеющей стали или катанка (диаметр 7 мм);
  • вода;
  • сварочный инвертор;
  • провод из эмалированной меди;
  • сетка из металла, имеющая маленькие отверстия;
  • переходники;
  • толстостенная труба из пластика;

Пошаговое руководство:

  1. Режим проволоку на кусочки, длиною 50 мм.
  2. Подготавливаем оболочку для нагревателя. Используем толстостенную трубу (диаметр 50 мм).
  3. Дно и верх корпуса закрываем сеткой.
  4. Готовим индукционную катушку. Медным проводом делаем намотку на корпус 90 витков и располагаем их в центре оболочки.
  5. Из трубопровода вырезаем часть трубы и устанавливаем индукционный котёл.
  6. Катушку соединяем с инвертором и заполняем котёл водой.
  7. Заземляем полученную конструкцию.
  8. Проверяем систему в работе. Без воды использовать нельзя, так как может расплавиться пластиковая труба.

Из сварочного инвертора

Самым простым бюджетным вариантом является изготовление индукционного нагревателя, используя сварочный инвертор:

  1. Для этого берём полимерную трубу, стенки её должны быть толстыми. С торцов монтируем 2 вентиля и подсоединяем разводку.
  2. Засыпаем в трубу кусочки (диаметр 5 мм) металлической проволоки и монтируем верхний вентиль.
  3. Далее, делаем 90 витков вокруг трубы медной проволокой, получаем индуктор. Нагревательным элементом является труба, генератором используем сварочный аппарат.
  4. Прибор должен стоять в режиме переменного тока с высокой частотой.
  5. Подсоединяем медную проволоку к полюсам сварочного аппарата и проверяем работу.

  1. Открытые участки конструкции, в целях безопасности, следует изолировать.
  2. Применение индукционного нагревателя рекомендовано только в закрытых системах отопления, где обустроен насос для циркуляции теплоносителя.
  3. Конструкцию с индукционным нагревателем размещают на 800 мм от потолка, 300 – от мебели и стен.
  4. Установка манометра обезопасит вашу конструкцию.
  5. Нагревательное устройство желательно оснастить автоматической системой управления.
  6. Нагревательный прибор к электросети следует подсоединять специальными переходниками.

Купить детали на Алиэкспресс

  • Купить Транзисторы IRFP250
  • Купить Диоды UF4007
  • Купить Конденсаторы 0,33uf-275v

Приборы, осуществляющие нагрев за счет электричества, а не газа, безопасны и удобны. Такие нагреватели не производят копоти и неприятного запаха, но потребляют большое количество электроэнергии. Отличный выход — собрать индукционный нагреватель своими руками. Это и экономия средств, и вклад в бюджет семьи. Существует много простых схем, по которым индуктор можно собрать самостоятельно.

Для того чтобы было легче разобраться в схемах и правильно собрать конструкцию, нелишним будет заглянуть в историю электричества. Способы нагрева металлических конструкций электромагнитным током катушки широко используются в промышленном изготовлении бытовых приборов — котлов, нагревателей и плит. Оказывается, можно сделать рабочий и долговечный индукционный нагреватель своими руками.

Принцип работы устройств

Принцип работы устройств

Знаменитый британский ученый XIX века Фарадей в течение 9 лет проводил исследования, чтобы преобразовать магнитные волны в электричество. В 1931 году наконец было совершено открытие, получившее название электромагнитная индукция. Проволочная обмотка катушки, в центре которой находится сердечник из магнитящегося металла, создает магнитное поле под силой переменного тока. Под действием вихревых потоков сердечник нагревается.

Открытие Фарадея стали применять как в промышленности, так и при изготовлении самодельных моторов и электронагревателей. Первую плавильню на основе вихревого индуктора открыли в 1928 году в Шеффилде. Позже по тому же принципу обогревали цеха заводов, а для нагрева воды, металлических поверхностей знатоки собирали индуктор своими руками.

Схема устройства того времени действительна и сегодня. Классический пример — индукционный котел, в составе которого имеются:

  • металлический сердечник;
  • корпус;
  • тепловая изоляция.

Особенности схемы для ускорения частоты тока следующие:

  • промышленная частота в 50 Гц не подходит для самодельных приборов;
  • прямое подключение индуктора к сети приведет к гулу и слабому нагреву;
  • эффективное нагревание осуществляется при частоте 10 кГц.

Сборка по схемам

Собрать индуктивный нагреватель своими руками может любой человек, знакомый с законами физики. Сложность устройства будет варьироваться от степени подготовленности и опытности мастера.

Существует множество видеоуроков, следуя которым можно создать эффективное устройство. Практически всегда необходимо использовать такие основные составляющие:

  • стальная проволока диаметром 6−7 мм;
  • медная проволока для катушки индуктивности;
  • сетка из металла (для удержания проволоки внутри корпуса);
  • переходники;
  • трубы для корпуса (из пластика или стали);
  • высокочастотный инвертор.

Этого будет достаточно для сборки индукционной катушки своими руками, а ведь именно она находится в основе проточного водонагревателя. После подготовки необходимых элементов можно подходить непосредственно к процессу изготовления аппарата:

  • нарезать проволоку на отрезки в 6−7 см;
  • металлической сеткой покрыть внутреннюю часть трубы и засыпать проволоку доверху;
  • аналогично закрыть отверстие трубы снаружи;
  • намотать на пластиковый корпус медную проволоку не менее 90 раз для катушки;
  • вставить конструкцию в систему отопления;
  • с помощью инвертора подключить катушку к электричеству.

По похожему алгоритму можно легко собрать индукционный котел, для чего следует:

  • нарезать заготовки из стальной трубы 25 на 45 мм со стенкой не толще 2 мм;
  • сварить их друг с другом, соединяя меньшими диаметрами между собой;
  • приварить железные крышки к торцам и просверлить отверстия для патрубков с резьбой;
  • сделать крепление для индукционной печки, приварив с одной стороны два уголка;
  • вставить варочную панель в крепление из уголков и подключить к электросети;
  • внести в систему теплоноситель и включить нагрев.

Многие индукторы работают на мощности не выше 2 — 2,5 кВт. Такие обогреватели рассчитаны на помещение 20 — 25 м²

Если генератор используют в автосервисе, можно подключить его к сварочному аппарату, но важно учитывать определенные нюансы:

  • Необходим переменный ток, а не постоянный как у инвертора. Сварочный аппарат придется исследовать на наличие точек, где напряжение не имеет прямой направленности.
  • Количество витков к проводу большего сечения подбирается математическим вычислением.
  • Потребуется охлаждение работающих элементов.

Индукционные нагреватели воды для отопления

Схема отопления, где в роли нагревателя теплоносителя служит индукционный котел.

Подобное устройство хорошо зарекомендовало себя не только в качестве проточного водонагревателя, но и котла для отопления. Правда, в таком случае сварочный аппарат в роли генератора уже не подойдет, придется использовать трансформатор, имеющий две обмотки. Последний трансформирует вихревые токи, возникающие на первичной обмотке в электромагнитное поле, которое создается на вторичном контуре.

В системе отопления теплоносителем может быть не только вода, но и масло или антифриз. То есть любая жидкость, способная проводить электрический ток.

Котел из индукционного водонагревателя нужно оснастить двумя патрубками для горячей и холодной воды. С нижнего будет поступать холодная вода, его нужно монтировать на вводном участке линии, а сверху необходимо расположить патрубок, который будет подавать горячую воду в систему отопления. В итоге циркуляция воды осуществляется естественным путем под действием конвекции без насоса.

Преимущества оборудования

Устройство для обогрева помещений индукционного типа имеет свои превосходства:

  • требует минимальных вложений;
  • имеет высокий коэффициент полезного действия;
  • такое оборудование можно собрать самому, в домашних условиях;
  • коэффициент полезного действия почти стопроцентный. Устройство почти не теряет тепла в процессе нагрева;
  • обычно при нагреве ТЭНы или бойлеры, образуют накипь в системе. В этом виде нагревателя, такая проблема отсутствует;
  • при нагревании никаких вредных веществ не выделяет, а значит, имеет экологически чистый процесс работы;
  • в систему можно наливать не только воду, но и антифриз и масло;

Индукционный нагреватель: принцип действия

  • не нуждается в постоянном обслуживании оборудования;
  • с установкой сможет справиться даже не профессионал и эксплуатация не нуждается в наличии особых знаний;
  • котел очень хорошо защищен с точки зрения пожарной безопасности. Электрическая составляющая достаточно надежная и не дает сбоев;
  • такой вид обогревателей можно использовать совместно с другими;
  • может работать как на постоянном, так и на переменном токе;
  • эксплуатация возможна в течение двадцати лет;
  • аппарат очень хорошо подходит для дач или частых строений.

Но даже при таком количестве достоинств, котел имеет минусы:

  1. цена такого устройства достаточно высокая. И вряд ли окупится в течение 1 – 2 отопительных сезонов;
  2. существует необходимость в постоянном электрическом энергоснабжении;
  3. устройство имеет большой вес;
  4. устанавливается только с закрытой системой отопления.

Но если есть решение поменять дровяную печь или котел на обогреватель такого типа, то можно сразу избавиться от нескольких проблем:

  • в жилище больше не будет запаха гари;
  • при растопке котла нет копоти;
  • не нужно будет выгребать сажу и пепел;
  • отпадет необходимость в приобретении дров или угля.

Кроме того не нужно занимать место или специальное помещение под хранение твердого топлива.

https://youtube.com/watch?v=k6fXWhDlyXc

Начинаем работать!

Итак, чтобы сделать самодельные индукционные котлы отопления, нужно сначала собрать все необходимое:

  • Рабочие инструменты;
  • Катанку или стальную проволоку диаметра до 7 мм;
  • Медную проволоку;
  • Пластиковую толстостенную трубу;
  • Сетку металлическую;
  • Сварочный инверторный аппарат.

Чтобы сделать корпус для нашего котла, нужно или купить, или найти дома толстостенную трубу из пластика, имеющую внутренний диаметр 5 см. Такая труба будет не только служить в качестве основы индукционной катушки, но и быть участком теплопровода.

Также вам очень поможет и схема отопления, которую лучше положить перед глазами. На основе такой схемы вы сможете определить дополнительные характеристики устройства.

Схема индукционного котла

В электромагнитном поле будут нагреваться кусочки стальной проволоки, нарезанные по длине около 5-7 см. Диаметр их не должен быть более 7 миллиметров.

Также вам понадобятся специальные переходники, именно они будут соединять ваш котел с системой труб. С одной стороны вовнутрь будет идти носитель тепла в холодном состоянии, а с другой – выходить теплым при помощи индукции.

Нарезанными кусочками проволоки заполняется полностью внутреннее пространство в трубе. После этого устройство нужно надежно закрыть из двух сторон.

Чтобы сделать индукционную катушку, которая будет служить в качестве основного элемента нагревания, следует подготовить медную эмалированную проволоку. На пластиковый корпус наматываем примерно 90-100 витков, но между участками нужно соблюдать одинаковое расстояние. Когда мы собрали такой вот самодельный индуктор, нужно подключить его к системе. Устанавливается такой котел в любом месте трубопровода.

Самодельный индукционный котел в работе

Подключается катушка к высокочастотному инвертору. Помните, что ни в коем случае нельзя включать такое устройство, если в нем недостаточно носителя тепла внутри! Ведь пластиковый корпус может просто-напросто расплавиться из-за высокой температуры.

Так, индукционный котел, сделанный собственноручно, практически готов. Нужно только обезопасить его эксплуатацию. Для этого мы должны все открытые участки медной проволоки изолировать специальными материалами, которые имеют хорошую тепло- и электропроводность.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
