Процедуры установки
Для подвеса аппарата нужна монтажная планка, которая входит в комплект поставки: ее крепят к стене четырьмя дюбелями или анкерными болтами с обязательным выравниванием по горизонтали и вертикали. Если это напольный котел, то он устанавливается на специальную подставку.
Аппарат необходимо заземлить, осмотреть и убедиться, что он находится в правильном положении, давление воды в системе в норме, а также присоединены все коммуникации.
Электрические отопительные агрегаты должны подключаться проводом, сечение которого указано в документации на оборудование. Провода ведутся в специальных защитных коробах.
Варианты схем
Существуют различные схемы: схема подключения электрокотла с радиаторами отопления, схемы с возможностью монтажа каскада. Последний вариант применяется, если необходимо отапливать большие площади. Для работы аппаратов в каскаде клеммы управляющего агрегата соединяются с клеммами управляемого. Если системой установок руководит комнатный регулятор, то его управляющие контакты соединяются с клеммами ведущего оборудования.
Обвязка отопительного аппарата
Обвязка может проводиться по прямой и смесительной схеме. Прямая схема предполагает регулировку температур горелкой, смесительная – смесителем с сервоприводом. Обвязка проводится следующим образом. Устанавливается котельный коллектор, к котлу присоединяется труба необходимого диаметра.
На входе устанавливается трехходовый смесительный клапан, который будет регулировать температуру. На обратной линии устанавливается циркуляционный насос и монтируется блок контроля. После обвязки можно наполнять систему теплоносителем и провести испытание работы оборудования на правильность.
Не нужно недооценивать этот этап: в реальности он не так прост и незначителен, как может показаться. Нормальная обвязка позволяет использовать оборудование без системы автоматики, а это сильно уменьшает затраты. Поэтому она должна быть выполнена на профессиональном уровне и с учетом особенностей конструкции системы и котла.
Обвязку электрического котла должен делать специалист. Если все-таки ее приходится делать самостоятельно, то нужны уже собранные распределительные узлы. Общая схема реализации системы отопления в доме.
Установка электрического котла подразумевает наличие профильных знаний, специального инструментария и выполняется на основе действующих нормативов.
Зачем нужно подключать байпас
Как уже упоминалось выше, для успешного функционирования отопительной системы необходимо предусмотреть возможность его работы без циркуляционного насоса в случае отключения электричества.
В таком случае, стоит разобраться, как правильно подключить насос на отопление, чтобы сохранить способность к естественной циркуляции.
Рассмотрим особенности гравитационной системы отопления. Для нее характерно наличие минимального перепада давления между подающим и обратным трубопроводом. Поэтому, чтобы теплоноситель мог свободно циркулировать, необходимо обеспечить минимальное гидравлическое сопротивление контура.
На уровень сопротивления влияют такие факторы:
- наличие изгибов и поворотов трубопровода;
- наличие запорной арматуры, причем абсолютно любой.
- сокращение внутреннего сечения трубопровода.
Краткая инструкция по монтажу
Распространен вариант монтажа насоса на байпас. Это обусловлено двумя вескими причинами: появляется возможность оперативного демонтажа или временного отключения прибора от сети, например, при возникновении проблем с электричеством.

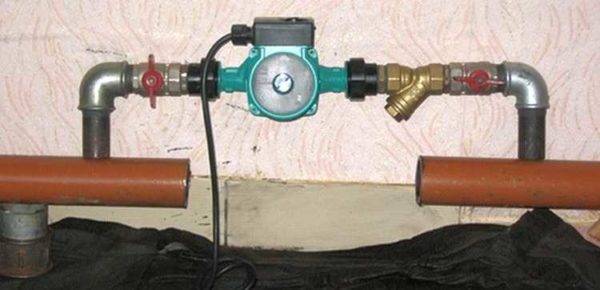

Обвязка на байпасе:1 – ЦН; 2 – «американки»; 3 – фильтр; 4 – краны отключения; 5 – основная труба, «обратка» или подача; 6 – кран, перенаправляющий теплоноситель в байпас
В продаже имеются различные модификации готовых насосных узлов: под сварку или фланцевое соединение, с местами для установки кранов или клапанов, со специальным участком, отведенным под насос.
Но если готовый узел приобрести не удастся или недостаточно места для его монтажа, можно самостоятельно организовать обвязку байпаса и зафиксировать все детали на отведенных для них местах.
Для работы необходимы следующие инструменты и материалы:
- набор рожковых или разводных ключей для сборки;
- плоскогубцы:
- льняная нить или пакля;
- герметик Unipak.
Гайки-«американки» обычно поставляются в комплекте вместе с насосом, но краны, переходники или сгоны также придется подготовить
Внимание следует уделить более надежному материалу изготовления арматуры и диаметру изделий
Порядок действий:
Сборка узлов с кранами. Два будут располагаться по краям от насоса, третий станет частью прямой трубы
Важно измерить участок «обратки», чтобы точно вварить фрагмент с краном.
Сборка насосной петли. Затягивание гаек необходимо отодвинуть на финишный этап монтажа, а пока их стоит только накрутить.
Примерка петли байпаса
Отмечают места варки узлов в трубу.
Сварка, которую следует доверить квалифицированному сварщику.
Сборка нижнего узла — на «обратке».
Подключение насоса к электропитанию.
В качестве примера — монтаж насоса GRUNDFOS.
Обслуживание установленного насоса проводится в рабочем режиме. Необходимо чаще чистить фильтр и проверять показания манометра.
Если значения не соответствуют норме, аппарат необходимо снять и отрегулировать. Лучше это делать в специализированной мастерской.
В систему отопления закрытого типа и ее схема
Схема установки насоса для закрытой системы
В закрытой системе отопления насос можно располагать как на подающей линии, так и на обратной. Ограничений нет, если он изначально рассчитан на перекачку теплоносителя нагретого вплоть до 110оС. Ключевым фактором по выбору места становится удобство обслуживания и свободный доступ.
На подающей линии насос важно устанавливать уже после группы безопасности и расширительного бака. На обратной линии в принципе нет ограничений
Главное, чтобы он размещался между котлом и контуром. В общем случае следует комплектовать систему так, чтобы исключить работу при остановленном токе теплоносителя в ходе срабатывания автоматических терморегуляторов.
Выбор места врезки прибора в систему
Установка циркуляционного насоса предполагается на участке сразу после теплогенератора, не доходя до первой линии разветвления. Не имеет значения выбранный трубопровод – это может быть как подающая, так и обратная магистраль.
Где можно поставить насос?
Современные модели бытовых агрегатов для отопления, выполненных из высококачественных материалов, выдерживают температуру максимум в 100 °C. Однако, на более высокий нагрев теплоносителя большинство систем не рассчитаны.
Температурный показатель теплоносителя в сети персонального отопления нечасто доходит даже до 70 °C. Котел также не прогревает воду выше 90 градусов
Одинаково эффективной будет его работоспособность как на подающей, так и на обратной ветке.
И вот почему:
- Плотность воды при нагреве до 50 °C равна 987 кг/м3, а при 70 градусах – 977,9 кг/м3;
- Отопительный агрегат способен вырабатывать гидростатическое давление в 4-6 м водного столба и перекачивать почти 1 т теплоносителя в час.
Из этого можно сделать заключение: малосущественная разница в 9 кг/м3 между статистическим давлением движущегося теплоносителя и обраткой не влияет на качество обогрева помещений.
Бывают ли исключения из правил?
В качестве исключения могут послужить недорогие котлы на твердом топливе – с прямым типом сгорания. В их устройстве не предусмотрена автоматика, поэтому в момент перегрева теплоноситель начинает кипеть.
Установка коллекторной разводки в отопительной системе, применяющей твердотопливный котел считается наиболее эффективной. Однако такого вида обогрев частного дома относится к наиболее сложным в исполнении
Проблемы начинают возникать в том случае, если установленный в подающую магистраль электронасос начинает наполняться горячей водой с паром.
Тепловой носитель проникает через корпус с рабочим колесом и происходит следующее:
- За счет действия газов на крыльчатку перекачивающего прибора происходит снижение КПД агрегата. В результате коэффициент скорости циркуляции теплового носителя существенно понижается.
- В расширительный бачок, расположенный вблизи всасывающего патрубка, поступает недостаточное количество холодной жидкости. Перегрев механизма увеличивается и формируется еще больше пара.
- Большое количество пара при попадании в крыльчатку полностью останавливает передвижение теплой воды по магистрали. Из-за возрастания давления происходит срабатывание клапана предохранителя. Выброс пара осуществляется непосредственно в котельную. Создается аварийная обстановка.
- Если в этот момент не потушить дрова, клапан не сможет справиться с нагрузкой и произойдет взрыв.
На практике, от начального момента перегрева до срабатывания предохранительного клапана проходит не больше 5 минут. Если же монтировать циркуляционный механизм на обратной ветке, тогда отрезок времени, за который пар поступит в устройство, увеличивается до 30 минут. Этого промежутка будет достаточно для устранения подачи тепла.
В недорогих теплогенераторах, изготовленных из металла невысокого качества, давление срабатывания клапана-предохранителя соответствует 2 Бар. В качественных твердотопливных котлах – этот показатель 3 Бар
Из этого можно сделать вывод, что нецелесообразно и даже опасно устанавливать циркуляционное устройство на подающую магистраль. Насосы для твердотопливных теплогенераторов лучше всего монтировать в обратный трубопровод. Однако к автоматизированным системам это требование не относится.
Отопление с группой отдельных магистралей
Если отопительная система разведена на две отдельные линии, отапливающие правую и левую стороны коттеджа или несколько этажей – более практичным будет установить для каждой из ветвей индивидуальный насос.
При монтаже отдельного прибора для тепловой линии второго этажа появляется возможность экономить, регулируя необходимый режим работы. За счет того, что тепло обладает свойством подниматься, на втором этаже всегда будет теплее. Это позволит снизить скорость циркуляции теплоносителя.
Врезка насоса производится аналогично – на участке, находящемся сразу после теплового генератора до первого ответвления в этом контуре отопления. Обычно при монтаже двух агрегатов в двухэтажном доме расход топлива на обслуживание верхнего этажа будет значительно меньше.
Схема монтажа насоса
Для выполнения своих функций бытовое циркуляционное оборудование, независимо от фирмы производителя, должно быть правильно установлено на трубу или запорно-регулирующую арматуру.
Крепление производится посредством гаек накидного типа. Такой вариант фиксации позволит при необходимости его снять, например, для проверки или осуществления ремонта.
Подбирая модель циркуляционного насоса необходимо обращать внимание на его способность функционировать в разных положениях. Вертикальное размещение прибора снижает его мощность до 30%. Корректно выполненная установка всех элементов системы отопления обеспечивает равномерный прогрев всей магистрали
Корректно выполненная установка всех элементов системы отопления обеспечивает равномерный прогрев всей магистрали.
В процессе монтажа циркуляционного насоса необходимо соблюдать следующие правила:
- Разрешается устанавливать прибор на любые участки трубы. Трубопровод может быть расположен горизонтально, вертикально или наклонен. Однако роторная ось должна быть в горизонтальном положении. Поэтому установка «головой вниз» или, наоборот, наверх – невозможна.
- Стоит внимательно отнестись к расположению пластиковой коробки, где размещены контакты электропитания – они будут поверх корпуса. В противном случае их может залить водой при аварийной ситуации. Для этого потребуется открутить крепежные винты на кожухе и развернуть его в необходимую сторону.
- Соблюдать направление потока. Его указывают стрелкой на корпусе прибора.
Всем своим весом насос давит на корпус шаровых кранов, расположенных вблизи. Это стоит принимать в расчет при выборе арматуры. Высококачественные детали оснащены мощным корпусом, который при эксплуатации не покроется трещинами от ежедневных нагрузок.
Как сделать отопление двумя котлами
Создание контура для двух отопительных котлов связано с очевидным решением максимально использовать функциональность разноплановых видов систем обогрева частного дома. На сегодняшний день предлагаются несколько вариантов соединения:
- газовый котел и электрический,
- котел на твердом топливе и электричестве,
- твердотопливный котел и газовый.
Перед тем как приступить к выбору и установке новой системы отопления, рекомендуем ознакомиться с краткими характеристиками работы совместных котлов.
Подключение электро- и газового котлов
Одна из самых простых в эксплуатации отопительных систем связана с объединением газового котла с электрическим. Существует два варианта подключения: параллельное и последовательное, но предпочтительным считается параллельное, так как можно проводить ремонт одного из котлов, замену и отключение, а также оставлять работать только один в минимальном режиме.
Такое подключение может быть и полностью закрытым, а в качестве теплоносителя применить обычную воду или этиленгликоль для отопительных систем.
Подключение газового и твердотопливного котлов
Наиболее сложный в техническом исполнении вариант, так как требует тщательной подготовки вентиляционной системы и помещения для габаритных и пожароопасных установок. Перед установкой ознакомьтесь с правилами установки отдельно для газовых и твердотопливных котлов, выбрав оптимальный вариант. Кроме этого, нагрев теплоносителя сложно контролировать в твердотопливном котле, и для компенсации перегрева требуется открытая система, при которой избыточное давление снижается в расширительном баке.
Важно: закрытая система при подключении газового и твердотопливного котлов запрещена и считается серьезным нарушением пожаробезопасности. Оптимальных показателей работы двух котлов можно добиться с помощью многоконтурной отопительной системы, которая представляет собой два независимых друг от друга контура
Оптимальных показателей работы двух котлов можно добиться с помощью многоконтурной отопительной системы, которая представляет собой два независимых друг от друга контура.
Подключение твердотопливного и электрокотла
Перед подключением оцените технические характеристики выбранного электрического котла и познакомьтесь с инструкцией. Производители выпускают модели для открытых и закрытых систем отопления. В первом случае лучший вариант — это ориентация на работу двух котлов на общий теплообменник, во втором можно легко подключить к уже работающему открытому контуру.
Выбор оборудования
Важным параметром при покупке водяного насоса является его мощность. Неудачный подбор приведет к перерасходу электроэнергии и сильным шумовым помехам во время работы. Сложная архитектура отопительной системы также потребует вмешательства инженера-теплотехника.
Для расчета необходимой мощности владелец частного дома может воспользоваться схемой, представленной ниже. Технические параметры монтируемых аппаратов должны превышать расчетные показатели на 10-15%.
Поиск мощности
Потребности в отоплении, обеспечиваемые насосом, зависят от сечения проводящей трубы. На них сильно влияет максимальный показатель напора, объем теплоносителя, его температура и плотность.
Количество рабочей жидкости, проходящей сквозь случайный участок водяного контура, рассчитывается аналогично объемам воды, которые использовал котел. Значения расхода приравниваются к параметрам мощности.
Расчетная формула
Подобный принцип применим и к радиаторам. При выборе места, в котором будет проведен монтаж циркуляционного насоса, нужно учесть расход жидкости каждым кольцом отопительной сети. На данный показатель также повлияет сечение трубопровода и его длина.
Каждый десятиметровый отрезок отопительной системы потребует 0,6 м напора от рабочего насоса. Для коммуникаций стометровой длины, установленных в частном доме, понадобится аппарат с напором в 6 м.
Виды насосных агрегатов
Стимуляция движения жидкости в трубах предполагает применение одного из двух качественно разных способов. В систему можно ставить агрегат «сухого» типа, ротор которого не будет контактировать с водой внутри контура. Схема подключения «мокрого» насоса, напротив, требует погружения его рабочей части в жидкий теплоноситель.
Герметично изолированные маховики аппаратов первого вида применяются при обустройстве высотных домов или крупных торговых центров. Завихрения воздуха, сопровождающие их вращение, вызывают сильный шум и делают их неудобными для монтажа в частных зданиях.
Корпуса «мокрых» насосов выполнены из латуни или бронзы, а внутри них размещены керамические или стальные детали. Текущая сквозь них вода выполняет функцию смазки и продлевает срок функционирования.
Куда ставить
Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.
Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления
Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве
Остальное неважно
По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.
Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.
Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет
Принудительная циркуляция
Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).
Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.
Установка циркуляционного насоса в систему с принудительной циркуляцией
Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.
Естественная циркуляция
Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.
Схема установки циркуляционного насоса в системе с естественной циркуляцией
Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.
Особенности монтажа
Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».
Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.
Этапы подключения газовых котлов
Схема подключения газового котла к системе отопления довольно сложная, трудоёмкая и предполагает определённых знаний и опыта. Газовые котлы с каждым поколением становятся всё более высокоэффективными, безопасными, автоматика и регулировка усложняется. Большое распространение нашли универсальные котлы, которые не только отапливают помещение, но и греют воду.
Изготовители разрабатывают памятки и инструкции, где объясняют, как правильно выполнить подключение двухконтурного газового котла к системе отопления. Несмотря на сложности, разобраться с этапами монтажа можно самостоятельно. Это гораздо экономически выгоднее, ведь монтажные работы стоят очень не дешево.
Чтобы разобраться, как подключить газовый котел, следует разбить все действия на несколько этапов:
- монтаж агрегата (или крепление на стену, если это настенный вариант);
- работы по подсоединению водяного отопительного контура;
- подключение к водоснабжению (двухконтурных отопительных агрегатов);
- подключение к газопроводу;
- пусконаладочные работы.
Чтобы работа котла была безопасной и эффективной, нужно разобраться в особенностях каждого этапа.
Перед тем, как начать монтаж, нужно приобрести все необходимые расходные материалы, определиться, какими трубами подключать газовый котел и выяснить, к какому типу он относится:
- Одноконтурный котёл. Имеет один теплообменник и предназначен только для отопления.
- Двухконтурный котёл. Обслуживает два теплообменника: в одном циркулирует теплоноситель для водяного отопительного контура, второй предназначен для решения проблемы горячего водоснабжения. В летний период основной контур отключают. Подключение двухконтурного котла своими руками требует внимательности.
Системы отопления тоже бывают разными: закрытого или открытого типов. Теплоноситель может циркулировать принудительно либо самотёком. Однако принципы подключения котлов к отопительным системам одинаковые.
Способы подключения
Подключение в электросеть с помощью вилки и розетки. Этот способ предусматривает установку электрической розетки в непосредственной близости к месту, где монтируется циркуляционный насос. Иногда они могут поставляться с подключенным кабелем и вилкой в комплекте, как на фото:
В этом случае можно просто включить прибор в электросеть, используя розетку, расположенную в зоне досягаемости кабеля. Нужно только убедиться в наличии третьего, заземляющего контакта в розетке.
При отсутствии шнура с вилкой, их нужно докупить, или снять с неиспользуемого электроприбора
Следует обратить внимание на сечение проводников шнура. Оно должно находится в пределах от 1,5 мм 2 до 2,5 мм 2. Провода должны быть медными многожильными, обеспечивающими стойкость к многократным изгибам
Шнур с вилкой для подключения электроприборов в сеть изображен на фото ниже:
Провода должны быть медными многожильными, обеспечивающими стойкость к многократным изгибам. Шнур с вилкой для подключения электроприборов в сеть изображен на фото ниже:
Перед тем, как подключить циркуляционный насос, необходимо выяснить, какой из трех проводов шнура соединен с заземляющим контактом вилки. Это можно сделать с помощью омметра, заодно проверив целостность остальных проводов.
Открываем крышку клеммной коробки. Внутри коробки расположены три клеммы, предназначенные для включения прибора в сеть, имеющие обозначение, как на картинке:
Откручиваем зажим кабельной муфты (на первом фото это пластиковая гайка, в которую заведен кабель), одеваем его на наш шнур, заводим шнур в муфту. Если внутри коробки имеется хомут для крепления кабеля, продеваем шнур через него. Соединяем предварительно зачищенные от изоляции концы проводов шнура с клеммами.
К клеммам L и N нужно подключить провода, соединенные со штекерами вилки (не бойтесь их перепутать, это не критично), к клемме РЕ следует подключить провод заземляющего контакта вилки (а вот здесь ошибаться нельзя). Прилагаемая к изделию инструкция запрещает эксплуатировать его без защитного заземления. Далее, затягиваем хомут (при наличии), плотно закручиваем зажим кабельной муфты, зарываем крышку клеммной коробки. Насос готов к включению в электросеть.
Стационарное подсоединения. Схема подключения циркуляционного насоса к электросети с заземлением предоставлена ниже:
Требования к сечению проводов здесь те же, что и в предыдущем варианте. Кабель при таком монтаже может использоваться как гибкий, так и негибкий, медный, марки ВВГ. или алюминиевый, АВВГ. Если кабель негибкий, монтаж должен обеспечивать его неподвижность. Для этого кабель вдоль всей трассы закрепляется хомутами.
В данном варианте используется устройство защитного отключения (дифференциальный автомат ). Вместо него можно применить обычный однополюсный автомат, пропустив через него только фазный провод. Если автомат установлен в щитке, где имеется шина РЕ, то кабель от насоса до автомата должен быть трехжильным. При отсутствии такой шины, клемму РЕ следует соединить с заземляющим устройством. Такое соединение можно выполнить отдельным проводом.
Отдельно хотелось бы рассмотреть такой вариант монтажа, как подключение насоса к ИБП. Он наиболее предпочтителен и обеспечивает независимость функционирования системы отопления от перебоев в подаче электроэнергии. Схема подключения циркуляционного насоса к источнику бесперебойного питания предоставлена ниже:
Мощность ИБП следует подбирать, исходя из мощности электродвигателя насоса. Ёмкость аккумуляторной батареи определяется расчетным временем автономного питания циркуляционного насоса, то есть временем, когда электросеть отключена. О том, как выбрать ИБП для котла мы рассказывали в отдельной статье. Требования к сечению кабелей, а также к наличию защитного заземления, относятся ко всем вариантам подключения.
Напоследок рекомендуем просмотреть видео инструкции по подсоединению различных моделей насосов к электрической сети:
Схема подсоединения циркуляционного насоса к термостату
Вот мы и рассмотрели, как правильно выполняется подключение циркуляционного насоса к электросети. Схема и видео примеры помогли закрепить материал и наглядно увидеть нюансы монтажа!
Будет полезно прочитать:
Схема подсоединения циркуляционного насоса к термостату
Варианты подключения
Система отопления открытого типа с насосом может быть реализована одним из предложенных способов. Каждый из них имеет свои слабые и сильные стороны, однако вам следует самостоятельно принять решение о том, какой из предложенных вариантов подойдёт именно вам. Например, для гаража будет уместна первая схема, в то время как для строения в несколько этажей нужна будет другая реализация.
Гибридная
Такой вариант предполагает, что в случае отключения электричества схема продолжит работу по аварийному варианту, и пусть с небольшими потерями, но всё-таки продолжит подачу тепла там, где это необходимо.
Реализуется горизонтальным способом прокладки труб. Трубы должны быть большего диаметра, чем при остальных вариантах подключения. Теплоноситель, нагреваясь в котле, поднимается по трубам благодаря законам физики, и протекает по горизонтальной трубе, расположенной под потолком, с небольшим уклоном. От основной трубы идут отводы вниз, к радиаторам. Двигаясь по предложенной схеме, вода остывает и стекает вниз, уходя в нижнюю горизонтальную трассу, по которой возвращается к котлу для повторного нагрева.
Недостатками такого подключения является необходимость прокладки верхней трассы из труб большого диаметра, привлекающей к себе внимание, малая скорость циркуляции и неравномерность распределения тепла. Кроме того, подобный вариант необходимо основательно рассчитать, используя на разных участках трубы разных диаметров, чтобы компенсировать распределение тепла. А преимущество одно, но зато какое: система автономна и в сочетании с твёрдотопливным котлом – практически не требует ничего, кроме топлива
А преимущество одно, но зато какое: система автономна и в сочетании с твёрдотопливным котлом – практически не требует ничего, кроме топлива.
Когда электричество есть – вода прогоняется по трубам помпой, скорость тока увеличивается, прогрев происходит быстрее и распространяется более равномерно.
Однотрубная
Вариант практически не отличается от описанного выше, за исключением того, что трубы можно брать меньшего диаметра, а стояк вести вдоль пола. Такой вариант подключения известен под названием Ленинградка, в честь города, где был разработан и впервые внедрён.
Ленинградка – это отличный способ прокладки тепла в доме, реализуется она следующим образом: Вода, разогретая в котле и прокаченная насосом, движется по горизонтальному стояку. От которого идут отводы вверх, к радиаторам отопления. Сам стояк может быть спрятан в полу. Установка игольчатых клапанов на местах входа и выхода из радиатора позволяет проводить дальнейшее обслуживание без отключения всей сети. Установка такого клапана на участке находящемся между отводами к радиатору топления, позволяет в дальнейшем провести тонкую настройку и выровнять нагрев на разных участках цепи.
Двухтрубная
Как следует из названия, предполагает использование двух стояков. По одному из них тепло подаётся к радиаторам, по второму отводится от них. Применяется в основном с целью возможности настраивать температуру каждого отдельного радиатора в каждом отдельном помещении. Радиаторы дополняются реостатами, и благодаря тому, что теплоноситель подаётся к каждому из них практически одномоментно и обладает одинаковой стартовой температурой, могут быть настроены с предельной точностью.
Кроме того, такое подключение позволяет дополнять систему, устанавливая тёплые полу, отводы в линию горячего водоснабжения и другие необходимые дополнения.
