Печи на отработке своими руками

1 Принцип работы системы

Работает масляная буржуйка по принципу длительного горения. Сначала в специальной ёмкости (баке) сгорает отработка, в результате чего образуются газы, которые смешиваются с кислородом. Затем горит именно это вещество, в связи с чем устройство и разделяется на два контура.

Первым контуром (отделением) является бак, в который заливается отработанное масло. Горение происходит здесь при небольшой температуре. Над первым отделением находится второе, в котором и сгорает смесь газов и воздуха. Температура горения здесь гораздо более высокая, она может достигать 700—750 °C. При конструировании буржуйки нужно обеспечить бесперебойный доступ кислорода в неё

Важно, чтобы воздух попадал в обе камеры, в противном случае агрегат просто не будет работать. Из этого следует, что чертежи играют очень важную роль при изготовлении и монтаже буржуйки. В нижнем баке для доступа воздуха проделывают отверстие, которое служит также для заливки топлива в систему

Оно должно закрываться специальной заслонкой. В верхнюю камеру воздух обычно попадает через отверстия, проделанные в трубе, соединяющей оба контура. Их диаметр небольшой — около 10 мм

В нижнем баке для доступа воздуха проделывают отверстие, которое служит также для заливки топлива в систему. Оно должно закрываться специальной заслонкой. В верхнюю камеру воздух обычно попадает через отверстия, проделанные в трубе, соединяющей оба контура. Их диаметр небольшой — около 10 мм.

Но если подойти к этой ситуации с другой стороны, тогда некоторые риски всё же есть. Небезопасной конструкция может быть при использовании легковоспламеняющегося топлива, к примеру, бензина. Кроме этого, некоторые виды масла могут выделять при нагревании вещества, вредные для человека.

Как правило, в летний период проходит подготовка к отопительному сезону. Для этого владельцы технических помещений запасаются отработкой, сливая её в отдельную ёмкость. На начало декабря масла накапливается приличное количество. Бесплатно или по очень низкой цене его можно достать в автомастерских, СТО и т. п.

Виды самодельных печек на отработке

Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:

1. Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
2. Капельная печь на отработанном масле с закрытым дожигателем;
3. Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.

Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете перейти сюда). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.

Устройство и недостатки буржуйки открытого типа

Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.

Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.

Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:

• для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
• вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
• высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
• неразъемный корпус тяжело чистить от сажи.

Хотя внешне буржуйки отличаются, но действуют по одному принципу, на правом фото пары топлива догорают внутри дровяной печки

Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.

Плюсы и минусы капельницы

Кардинальное отличие этой печи заключается в следующем:

• перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
• топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
• для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.

Схема капельницы с нижней подачей горючего из топливного бака самотеком

Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.

Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки

Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:

1. Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
2. Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.

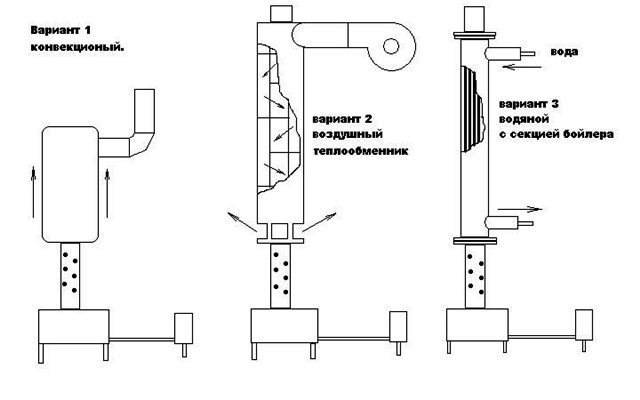

3. Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
4. Топливоподача и мощность агрегата поддается регулировке.
5. Нетребовательность к высоте дымохода и удобство очистки.

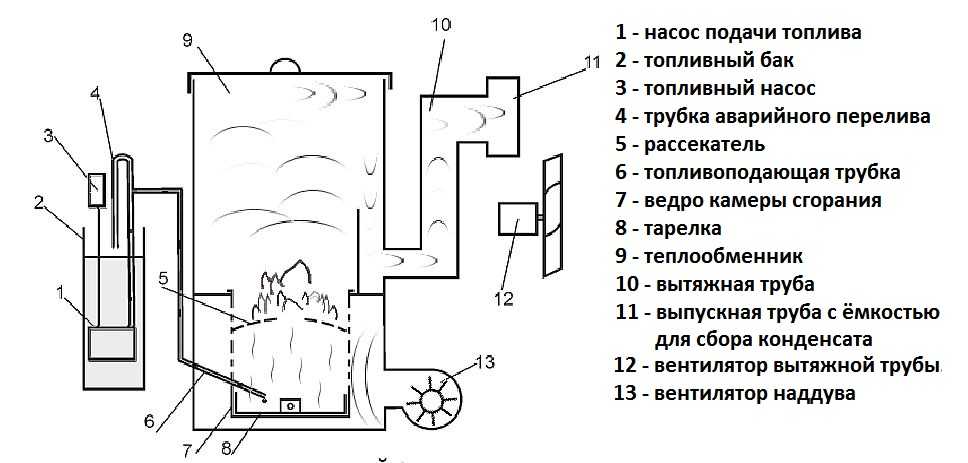

Котел с наддувом воздуха, сжигающий отработавшее машинное масло и солярку

Достоинства и недостатки

Как видите, в устройстве печи, работающей на отработке, действительно нет ни чего сложного.

• Простота конструкции – обладая набором инструментов, сварочным аппаратом и умением работать руками, печку можно без труда собрать своими руками;
• Универсальность – оборудование может использоваться для обогрева помещений и гаражей, а также для приготовления пищи;
• Дешевизна в эксплуатации – благодаря низкой стоимости печного топлива, эксплуатация подобных печей не приведет к большим расходам (в некоторых случаях горючее можно доставать абсолютно бесплатно или по дешевке);
• Возможность работы на любых типах масел – от трансмиссионного до обычного растительного (подсолнечного, если не жалко жечь этот продукт);
• Минимальное количество вредных выбросов – тут все зависит от выхода на рабочий режим и температуры сгорания.

Нужно регулярно чистить дымоход, чтобы он не забился окончательно.

• Печи на отработке должны эксплуатироваться в проветриваемых помещениях. В противном случае есть риск отравления продуктами разложения топлива и продуктами его горения;
• Повышенные требования к дымоходам – для работы печи на отработке нужен хороший дымоход высотой около 5 метров. Он должен выдерживать высокие температуры. Причем использование излишне высокого дымохода недопустимо – иначе устройству будет трудно выйти на рабочий режим;
• При горении отработанного масла образуется сажа – оборудование нуждается в регулярной чистке. Кроме того, топливо сгорает не полностью, поэтому его остатки нужно будет удалять.

Несмотря на довольно серьезные недостатки и ограниченность сферы применения, печи на отработке продолжают оставаться довольно популярным оборудованием.

Делаем пиролизную печь на отработке

Теперь вы знаете, как собрать печь из газового баллона своими руками. Работающий на отработке или на любом масле агрегат порадует вас большим количеством тепла. Например, представленная выше схема печи на отработке рассчитана на обогрев помещения площадью 70-80 кв. м. Давайте теперь рассмотрим схему создания пиролизного агрегата – то есть, небольшой буржуйки.

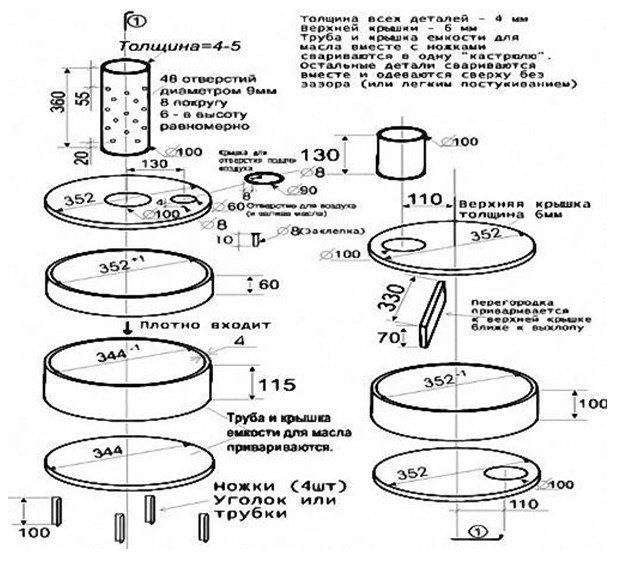

Схема сборки пиролизной печи, работающей на отработке.

Данная печь будет состоять из трех основных частей:

• Емкость для масла с крышкой и заслонкой;
• Камера сгорания/пиролиза;
• Камера дожигания.

Венчается все это дымоходом. Его рекомендованная длина – не менее трех метров, но лучше всего работают дымоходы высотой 4-5 метров.

Емкость для масла делается из отрезка трубы диаметром 344 мм, ее высота составляет 100 мм. Снизу привариваем крышку из листового железа. Верхняя крышка у нас съемная, она делается из трубы диаметром 352 мм – к ней привариваются бортики высотой 600. В крышке делаем центральное отверстие под камеру сгорания диаметром 100 мм. Рядом делаем отверстие диаметром 60 мм – оно будет служить поддувалом. Это отверстие закрывается простой вращающейся крышкой.

Регулируя просвет поддувала, мы сможем регулировать интенсивность горения, что повлияет на температуру воздуха в помещении. Если полностью закрыть поддувало на работающей печи, она может потухнуть.

Делаем камеру дожигания – используем трубу диаметром 352 мм и высотой 100 мм. В нижней части делаем отверстие диаметром 100 мм, в которое вставляется труба камеры сгорания. В верхней крышке делаем отверстие диаметром 100 мм под дымоход. Внутри, поближе к дымоходному отверстию, привариваем небольшую перегородку шириной 330 мм и высотой 70 мм. Наша печь на отработке своими руками почти готова.

Осталось доработать камеру сгорания. Здесь все просто – берем дрель и сверло на 9 мм, сверлим 48 отверстий (6 рядов по 8 отверстий в каждом). При общей высоте трубы камеры сгорания 360 мм, отверстия должны располагаться на участке, отстоящем на 20 мм от нижней части и 50 мм от верхней части.

После завершения всех работ проверьте герметичность всех сварных швов – это позволит рассчитывать на максимальную эффективность печки.

Проверку работоспособности получившегося агрегата проводите на улице. Это убережет вас от возможного пожара и других несчастных случаев.

Приступаем к испытаниям печи – устанавливаем ее на улице, заливаем отработку в емкость для масла, сверху подливаем керосин. Аккуратно поджигаем, оставляя поддувало открытым. Спустя некоторое время, печка выйдет на рабочий режим – можно отрегулировать интенсивность горения с помощью поддувала. После этого печка переносится в помещение (оно должно быть проветриваемым).

Для того чтобы обогрев был максимально эффективным, установите печь на отработке в углу, а боковые стенки оббейте оцинкованным железом, чтобы все тепло отражалось внутрь помещения.

Что такое отработка и как ее использовать

По сути, это бывшее в эксплуатации моторное масло, смазка двигателя и ходовой части. В процессе работы техники масло, изначально довольно чистый нефтепродукт насыщается шлаками – частицами металла (результат трения и механических повреждений деталей), сажей, солями, смолистыми соединениями. В результате такого насыщения для смазки масло больше не годится, зато оно неплохо горит – что и позволяет использовать продукт в качестве топлива.

Состав отработки сгораем примерно на 85%, и в процессе горения выдает порядка 11 кВт/час тепловой энергии с каждого литра. Таким образом, продукт по своим топливным качествам сравним с дизельным топливом.

Важно: если масло сильно засорено твердыми включениями, перед использованием его желательно фильтровать.

При этом масляная печь на фильтрованной отработке будет работать дольше и лучше, ее придется реже чистить от нагара.

Инструкция по изготовлению

Печь длительного горения с водяным контуром своими руками делается поэтапно.

1. Собирается нижний резервуар.
2. Изготавливается крышка, плотно садящаяся на него. Подсос воздуха крайне нежелателен, так как с ним в емкость может попадать водный пар, поэтому подгонка крышки необходима очень точная.
3. На крышке делается отверстие с заглушкой. Его диаметр может составлять 30–60 мм, заглушка на 5–10 мм больше.
4. Изготавливается отверстие под камеру сгорания. Оно должно соответствовать внутреннему диаметру трубы, использованной для этой цели (90 мм).
5. Камера сгорания размечается, просверливаются отверстия для поступления воздуха. Их количество для длины камеры 360 мм составляет 48 шт. Располагаются в шахматном порядке с максимальной равномерностью, чтобы обеспечить стабильный режим окисления паров масла.
6. Камера приваривается к крышке нижнего резервуара.
7. На верхний торец камеры приваривается днище со стенками верхнего резервуара с отверстием под нее. Диаметр отверстия аналогичен изготовленному в крышке нижней емкости.
8. Изготавливается крышка верхнего резервуара с патрубком для присоединения дымовой трубы.
9. Вся конструкция устанавливается, собирается, подключается к дымоходу и испытывается на работоспособность.

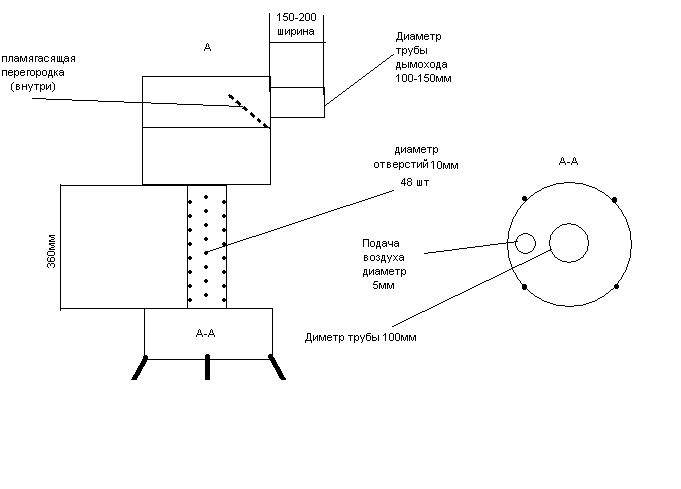

Устройство печи на отработке

Преимущества и недостатки печей для бани, выполненных из металла

Пример металлической трубы для банной печи

Чтобы соорудить банную печку, используют, как правило, металл или кирпич. И тот, и другой вариант имеет свои плюсы.

В чем же достоинства печей из металла?

• Устойчивость к высоким температурам;
• Износостойкость и длительный срок эксплуатации
• Способность быстро нагреть баню. Даже самые простые печи из трубы для бани способны прогреть помещение за 40-90 минут, в зависимости от окружающей температуры.
• Возможность использования различных видов топлива.
• Доступность материалов. К примеру, если строится печка для бани из трубы своими руками, то расходы на закупку материалов будут незначительными. А если в хозяйстве отыщется кусок трубы, оставшийся от ремонта, то печь будет построена практически даром.
• Несложный монтаж. При желании печку сможет собрать любой человек, который хоть немного умеет обращаться с инструментом.
• Небольшой вес. Для печи из металла нет нужды сооружать массивный постамент, необходимый для каменки.

Предлагаем ознакомиться: Отделка парной в бане – расчет материалов

Конечно, есть у металлических печей и недостатки. Одним из основных является то, что такая печь быстро остывает, поэтому ее приходится «подтапливать» в процессе принятия банных процедур.

Кроме того, тепло от металлических печей распределяется неравномерно. Впрочем, если баня небольшая, то этот недостаток практически незаметен.

Заводские печи, их характеристики и особенности

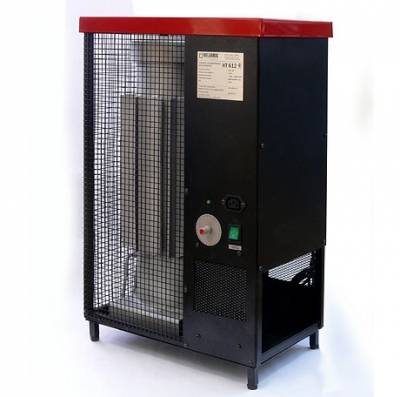

На фото заводская печь Тепламос НТ-612, работающая на отработанном масле.

Прежде чем мы расскажем, как сделать печь на отработке своими руками, рассмотрим несколько моделей печей заводской сборки. Типичный пример – печь Тепламос НТ-612. Это типичный капельный безвентиляторный обогреватель, ориентированный на использование в гаражах, мастерских, ангарах и прочих нежилых и технических помещениях. Мощность прибора варьируется от 5 до 15 кВт, расход топлива – от 0,5 до 1,5 л/час.

Тепламос НТ-612 относится к печам закрытого типа. В ней присутствуют дымоход и труба для подачи воздуха. Сгорание горючего происходит во внутренней камере. Для того чтобы печь вышла на рабочий режим, ее необходимо разогреть с помощью небольшого количества дизтоплива, налитого в специальную чашу. После сгорания топлива мы получаем готовую к заправке и дальнейшей работе печку – открываем подачу отработки и поджигаем ее.

В конструкции данного агрегата присутствует встроенный бак, в который помещается до 8 литров топлива.

Мини-печь на отработке типа «буржуйка» проста как спичечный коробок. Она изготавливается из листового железа и характеризуется универсальностью – она отапливает нежилые помещения и позволяет готовить еду (на поверхность камеры дожигания помещаются небольшие кастрюли, сковородки и чайники). Мощность подобных агрегатов варьируется в самых широких пределах. Работает оборудование на основе пиролиза.

Жар МС-25 может работать как на отработанном масле, так и на солярке.

Рассмотрим более солидную печь – это теплогенератор Жар МС-25. Агрегат может работать как на отработанном масле, так и на солярке. Для его работы необходима электроэнергия, питающая встроенный вентилятор. Тепловая мощность аппарата составляет 25-50 кВт, что позволяет ему обогревать площадь до 500 кв. м. При этом максимальный расход составляет до 4,5 л/час. Печка достаточно большая, весит она 130 кг и требует наличия хорошего дымохода. Температура поступающего в отапливаемые помещения воздуха составляет +50-70 градусов.

Из чего собирать печь?

Для сборки подобной печки я подготовил следующее:

• баллон от газа на 50 литров;
• стальную трубу. Лучше всего использовать трубу диаметром 10 см. На корпус, горелку и дымоход хватило двух метров изделия;
• стальной уголок. Всего у меня ушло немного больше метра уголка на 5 см. Из него я делал подставку под печку, различные внутренние детали теплообменника и дверные ручки;
• лист стали. На заглушки и днище верхней камеры ушло около 50 см2 4-миллиметрового листа;
• тормозной диск. Я использовал чугунный диск от машины. Главное, чтобы по размеру он свободно входил в баллон;
• пустой баллон от фреона. Подойдет стандартный баллон. Главное, чтобы игольчатый вентиль работал. Его я использовал для изготовления топливного бака;
• кусок шланга для подачи топлива;
• пару хомутов;
• кусок полудюймовой трубы. По ней в печку будет подаваться масло;
• вентиль на полдюйма;
• петли.

Типы печей для гаража

В продаже можно встретить газовые и электрические приборы, они эффективны, но дороги, требуют регулярной заправки и аккуратного обращения. Самые популярные варианты используют энергию сгорания дров, солярки или отработанного масла.

Из газового баллона или трубы

Вариант привлекателен простотой изготовления. Расположенные вертикально, эти печи очень компактны. Газовый баллон можно найти на свалке или пункте приема металла, после чего он легко превращается в печку.

Конструкция печи может быть вертикальной и горизонтальной. Первый вариант компактнее, во втором случае удобнее складывать длинные дрова. Толщина стенки – не менее 3 мм, лучше всего – 5–6 мм.

Дымовая труба также не должна быть слишком тонкой. Такая печь будет служить очень долго, а топить ее можно отходами деревянного производства, ДСП, опилом, пеллетами, углем.

Можно применять систему из двух бочек, расположенных одна в другой, промежуток между ними заполняется галькой или песком. Нагревается конструкция дольше, зато она излучает ровное тепло и долго не остывает. Вообще, стандарта изготовления обычной дровяной печи не существует.

Главное, надо соблюсти простые правила: использовать толстую стальную стенку, топливник и поддувало, колосники для улучшения горения и вытяжную трубу диаметром не меньше 10 сантиметров.

Преимущества дровяных печей:

• простота эксплуатации;
• низкая стоимость самого прибора и топлива для него;
• устанавливается без фундамента в любое подходящее место;
• высокий КПД и очень быстрый прогрев гаража;
• можно использовать для приготовления пищи.

Конструкция длительного горения на дровах

Чтобы часто не подкидывать дрова в топку, были придуманы печи с ограниченным доступом воздуха в зону горения, такие приборы могут работать до 12 часов на одной заправке. В качестве корпуса используется тот же газовый баллон.

Фото 1. Самодельная печка в гараже, работающая на дровах, на которой удобно подогреть посуду, например, чайник.

Горение идет сверху вниз под действием груза, в результате чего происходит сгорание самих дров и пиролизных газов, образующихся при нагреве. Эффективность такой печи высока, да и дрова в ней сгорают практически без остатка.

Масляная на отработке и дизельная печки

​Идея использовать старое моторное масло привела к появлению устройства способного сжигать его с выделением большого количества тепла.

Нижняя емкость прибора служит резервуаром для топлива, а основной процесс горения происходит в верхней половине, поэтому толщина стенок у нее должна быть выше. Температура нагрева может достигать 850–900 °C.

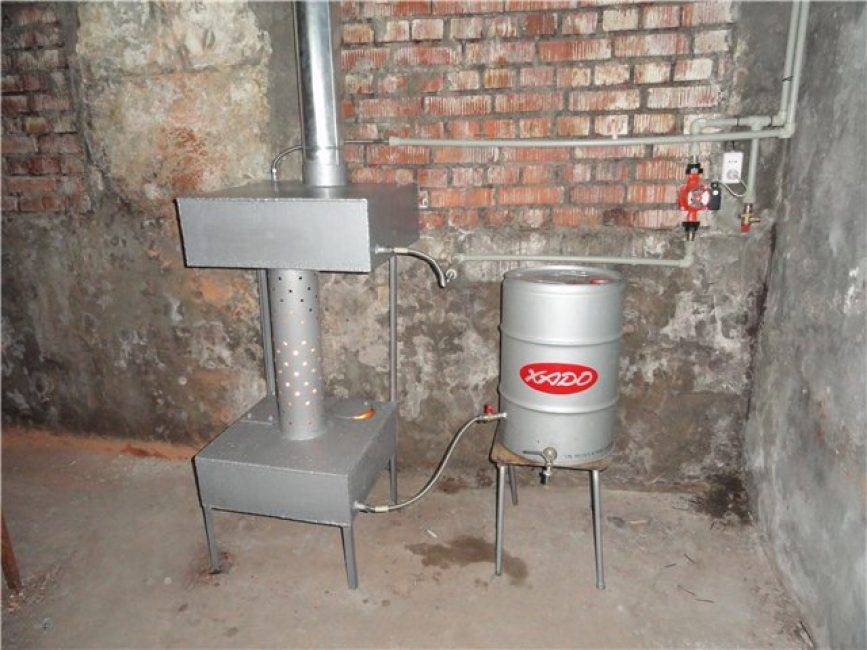

Фото 2. Масляная печь в гараже. Устройство небольшого размера, с хорошими свойствами теплоотдачи и отсутствием копоти.

Преимущества использования отработки:

• доступность топлива;
• отсутствие в процессе сгорания дыма и копоти;
• безопасность и экологичность, сгорают только пары масла;
• компактность;
• хорошая теплоотдача.

Важно! Дымовая труба должна быть высотой до 4 метров для обеспечения хорошей тяги и стабильной работы. Конструкция печи на дизельном топливе аналогична агрегату, функционирующему на отработке. Конструкция печи на дизельном топливе аналогична агрегату, функционирующему на отработке

Конструкция печи на дизельном топливе аналогична агрегату, функционирующему на отработке.

Для увеличения эффективности могут применяться простейшие форсунки в нижней части горелки.

Такие печи используют:

• дизельное или печное топливо;
• мазут;
• керосин;
• трансформаторное, машинное масло.

Правила эксплуатации

Печь на отработке

Печи на отработке относятся к устройствам с повышенной пожароопасностью, поэтому при ее установке и эксплуатации следует соблюдать следующие правила:

1. Буржуйка не должна располагаться на сквозняке
2. В забитой сажей печи вероятность выплеска кипящего масла очень высока. Поэтому подобные конструкции требуют регулярной чистки
3. Заполнять камеру маслом полностью во избежание выплескивания его при нагревании строжайше запрещено – его заливают лишь на 2/3, а еще лучше на половину бака, чтобы оставалось достаточно места для образования паров
4. Долив топлива в процессе работы печи также запрещен
5. Нельзя использовать масла с примесью других веществ, а также бензин или дизельное топливо. Может произойти взрыв
6. Расстояние между буржуйкой и стеной – не менее 0,5 м
7. Устанавливать ее допускается только на металлический лист или пол из бетона
8. Если стены помещения обиты горючим материалом, в районе расположения печи их требуется дополнительно обшить листовым металлом. Это также поможет перенаправить поток теплого воздуха в помещение и увеличить КПД устройства
9. Не следует хранить в кочегарке любые легко возгораемые предметы или вещества

Автор следующего ролика до тонкостей изучил весь процесс изготовления подобных конструкций и с удовольствием делится собственными наработками со своими подписчиками.

https://youtube.com/watch?v=GBxHKPlkty4

ВИДЕО: Печь на отработке своими руками.

Печь на отработке: виды, устройство, чертежи, инструкция по изготовлению своими руками (Фото & Видео) +Отзывы

7.3 Total Score

Печь на отработке

Удобство

7

Эффективность

8

Безопасность

7

Оценки покупателей: Будьте первым!

Разновидности гаражных печей

Перед тем как приступить к рассмотрению печи длительного горения, стоит ознакомиться с тем, какие вообще отопительные приборы используются в гаражах. Здесь можно устанавливать агрегаты, работающие на разном топливе – это и газ, и электричество, жидкое или твердое. Необходимо лишь, чтобы печь имела достаточно высокую эффективность и потребляла как можно меньше топлива.

Печь длительного горения

Печь-буржуйка

Один из самых популярных вариантов, знакомый, пожалуй, каждому. Буржуйка компактна, проста, быстро нагревается и «непереборчива» в плане используемого топлива (можно использовать практически все, что горит).

Фото буржуйки с размерами

Раньше с помощью таких печей отапливались жилые помещения, но после появления центрального отопления стали неактуальными. Поэтому сегодня их можно встретить только в гаражах и подсобных помещениях.

Как правило, для самостоятельного изготовления буржуек используют старые газовые баллоны или большие металлические трубы с толстыми стенками

Как бы то ни было, важно, чтобы толщина материала составляла минимум 2 мм, но лучше все же 5 мм. Корпус должен иметь сечение не меньше 30 см

Также заметим, что буржуйка служит в среднем несколько лет.

Буржуйка, если вы ее делаете самостоятельно, а не покупаете уже готовой, должна изготовляться из качественных, долговечных материалов

Таблица №1. Какими бывают печи-буржуйки?

Другой особенностью буржуйки является то, что она при работе сильно нагревается (порой даже раскаляется), потому рядом с ней непросто находиться. Из-за этого появились конструкции с двумя стенками. Самый простой вариант – взять бочки разного диаметра, вставить ту, что поменьше, в большую, а пустоты между ними заполнить песком или галькой. В итоге получится толстостенный агрегат, более удобный в эксплуатации и дольше сохраняющий тепло. С другой стороны, буржуйка с двойными стенками дольше прогревается.

Самодельная буржуйка, сделанная из бочки

Печь из кирпича

Кирпич – это теплоемкий материал, а потому печь из него будет долгое время хранить и отдавать тепло в помещение. Необходимо лишь хорошенько ее прогреть. Оптимальный вариант для автовладельцев, каждый день проводящих в гараже долгое время.

Строительство кирпичной печи в гараж

Кирпичные печи встречаются менее часто, как буржуйки, но все равно они не так пожароопасны и более удобны. Заметим также, что подобную печь нужно ставить на надежный фундамент, т. к. весит она много.

Печь на отработанном масле

Подобные печи характеризуются эффективностью и экономностью, для них не нужно дополнительно закупать топливо. Правильно оборудованная печь не будет дымить и выделять в воздух тяжелые металлы (последние могут присутствовать в отработанном машинном масле).

Печь на отработке

По сути, такая печь представляет собой пару соединенных при помощи перфорированной трубки емкостей. Вес агрегата может достигать 30 кг, в него может помещаться порядка 12 л отработанного масла. Средний расход – 1 л топлива за час работы. Если решили сделать выбор в пользу печи на отработке, то предварительно продумайте, где будете брать топливо – с одного автомобиля масла уж точно не хватит при условии постоянного использования отопительного агрегата. Можете спросить владельцев других гаражей по соседству – может, они согласятся отдавать вам масло.

Печь на отработанном масле

К недостаткам подобной конструкции можно отнести большую длину дымохода (минимум 4 м), который – обязательно – должен располагаться строго вертикально и не иметь никаких изгибов. Кроме того, потребуется регулярная чистка емкости для отработки, что едва ли можно считать приятным занятием.

Печь длительного горения

Приступим непосредственно к теме нашей сегодняшней статьи. Начнем с того, что такая печь (а ее тоже можно изготовить своими руками из баллона) действует по принципу конвертерного сжигания. Агрегаты длительного горения более сложны, чем описанные выше буржуйки, но все же ничего невозможного нет. В качестве топлива можно использовать уголь, древесину, пеллеты и проч., но используется только твердое топливо.

Схема печи длительного горения

Ознакомимся с ключевыми особенностями агрегатов длительного горения.

1. Топливо горит дольше. Дрова в обычной топке будут сжигаться быстро, в то время как в подобной печи они тлеют и отдают тепло от 6 до 10 часов; следовательно, гараж будет дольше прогреваться.
2. Дрова перед закладкой нужно прессовать – так они не будут сильно разгораться, а время тления увеличится.
3. Горение топлива начинается сверху (в традиционных печах – снизу), а потому такие конструкции обычно вертикальные.

Печь для гаража на дровах

Таблица №2. Какими бывают печи длительного горения?

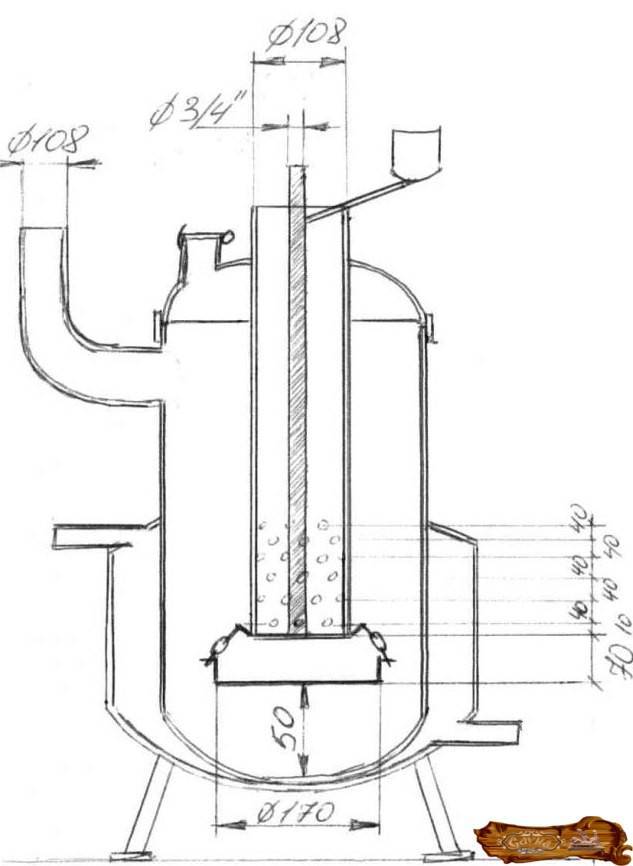

Печь из газового баллона длительного горения

Плюсы и минусы капельницы

В отличие от предыдущего обогревателя, печь на отработке капельного типа безопасна в эксплуатации, потому что горючее подается малыми порциями в чашу, а труба с отверстиями упрятана в стальной корпус. Сильные стороны печки выглядят так:

• экономичный расход топлива – от 0,5 до 1,5 л/час;
• возможность сжигания масел с примесью воды либо антифриза;
• эффективное горение топлива, что подтверждается бездымным выхлопом на улицу;
• печь с принудительным наддувом воздуха нетребовательна к высоте дымохода;
• агрегат не дымит в помещение.

Так происходит горение в капельнице

При желании капельницу можно усовершенствовать, снабдив автоматикой безопасности, либо превратив в котел путем монтажа водяной рубашки. Для подачи тепла к 2—3 регистрам достаточно сварить печь с водяным контуром в виде змеевика, установленного в верхней части корпуса.

Негативный момент – засорение маслопроводов при эксплуатации отопителя. Чтобы этого избежать, отработавшую смазку приходится процеживать и отстаивать. С той же целью в отдельном топливном баке штуцер маслопровода врезается на 5—10 см выше дна емкости, куда оседает мусор.

Как сварить простую печь

Нет смысла пояснять, как сделать стандартную и самую распространенную конструкцию, изображенную ниже на сборочном чертеже. Во-первых, схема очень понятная, а во-вторых, в информации подобного рода нет недостатка.

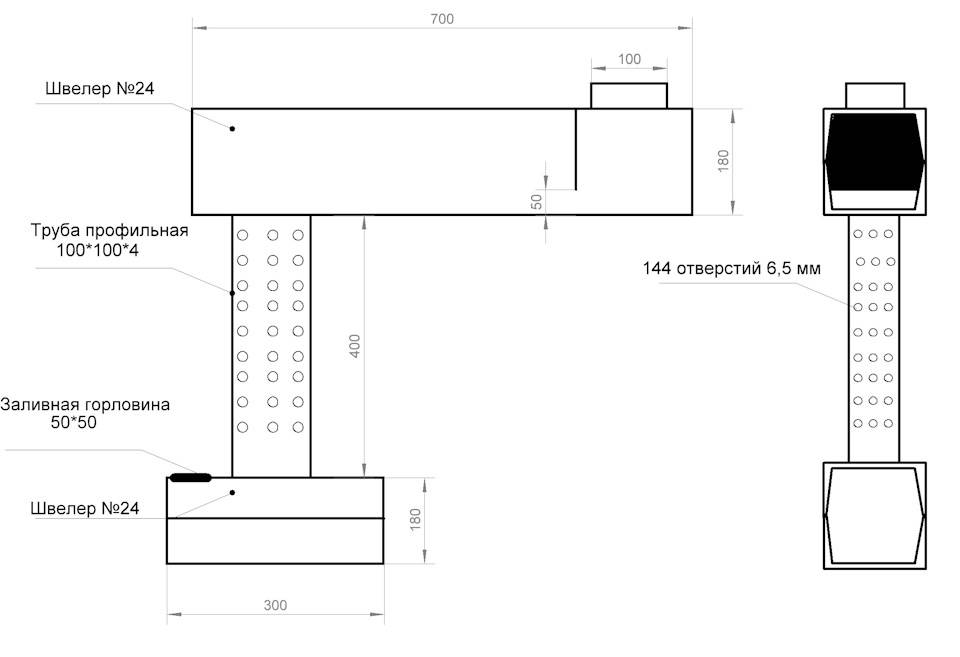

Перейдем к более сложному варианту обогревателя с дожигателем, согнутым под 90° (угол поворота можно делать и больше, но не острее). Цель мероприятия проста — организовать отбор тепла у раскаленных дымовых газов, а не сразу выбрасывать их на улицу. Второе отличие — выдвижной ящик с маслом вместо традиционной закрытой емкости, которую неудобно чистить. Конструкция печи с размерами показана на чертеже.

Размеры агрегата произвольные и могут меняться при подборе труб другого сечения

Пошаговая инструкция сборки печи для сжигания отработки выглядит так:

1. Нарежьте заготовки для корпуса, выдвижного ящика и дожигателя. Для последнего трубы нужно резать под углом 45°.
2. В профиле меньшего сечения выпилите болгаркой одну стенку, а по бокам приварите заглушки, чтобы получилась открытая емкость. К передней части, выступающей за борта ящика, приделайте ручку.
3. Сварите конструкцию, как показано на чертеже, просверлите воздушное отверстие сверху топливной камеры и выполните перфорацию вашей изогнутой трубы. Отопитель готов.

Здесь мастер для лучшей теплоотдачи приделал конвекционные ребра из стальной полосы 40 мм

Несколько слов о том, как подобрать количество и диаметр отверстий дожигателя. В нашем примере его сечение составляет 80 х 80 = 6400 мм², для расчета нужно взять половину — 3200 мм². Если применить сверло 8 мм, то площадь каждого отверстия составит 50 мм². Делим 3200 на 50 и получаем 64 шт., которые надо просверлить в процессе сборки, при настройке их число вырастет.

Один из простых способов отбора тепла — подключение печки к горизонтальной трубе длиной 3-4 м, идущей под уклоном вдоль стены помещения. Проследите, чтобы над ней и отопителем не стояли деревянные полки или канистры с горючим. Стены около печки лучше оградить листовым железом.

Теперь остается выполнить розжиг, прогрев и настройку печи. Ваша задача — добиться минимальных выбросов черного дыма на улицу, свидетельствующих о недостатке воздуха для горения. Нужно сверлить по 3-5 дополнительных отверстий в дожигателе и снова проверять работу агрегата, пока выброс не станет максимально прозрачным.
