Котел для бани своими руками

Где устанавливать теплообменники

Чаще всего теплообменники устанавливают в верхней части топки.

Схема возможной установки теплообменника

Схема установки теплообменника в вертикальную печь

Мы не рекомендуем такую компоновку по двум причинам.

  1. В верхней части топки дымовые газы содержат максимальное количество сажи. Она неизбежно откладывается на нижней плоскости теплообменники, эффективность теплопередачи значительно понижается, для повышения эффективности нужно часто очищать дно.
  2. Очень высокая температура пламени в этом месте негативно влияет на металл.

Гораздо продуктивнее размещать теплообменник по краям топки, изготавливать их в виде буквы П. Это даст возможность не только уменьшить количество сажи, но и увеличить общую эффективную площадь.

Теплообменник в топке

Разновидности котлов для бань

По типу используемого топлива котлы для бани делятся на такие группы:

  • твердотопливные приборы, функционирующие на дровах, угле, торфе и т. д.;

    Твердотопливный агрегат, совмещенный с печью-каменкой

  • электрические;

    Электрокотел с водогрейным баком

  • газовые;

    Газовые агрегаты для бань

  • котлы, которые работают на жидком топливе – солярке, керосине, отработанном масле.

    Котел для бани дизельный

При выборе материала также есть свои нюансы. Так, котлы из чугуна используются редко, поскольку их нельзя ставить в парилке, а лишь в отдельном помещении. В самой же парной можно поставить:

  • железный котел;

    Схема котла с баком для воды

  • кирпичный;
  • железный, но обложенный кирпичом.

    Банный котел из металла, обложенный кирпичом

Сотни лет в банях было принято возводить массивные кирпичные печи, но благодаря современным технологиям сегодня изготавливают преимущественно компактные металлические модели.

В качестве заключения

Теперь вы убедились, что намного проще и дешевле построить для бани котел, чем кирпичную/каменную печь, поскольку никаких особых знаний и навыков для этого не требуется. Действительно, по уровню сложности котел не идет ни в какое сравнение с кладкой печи.

Жаркий лед (белый кварц)Кварц обладает уникальным оздоровительным свойством: при нагреве и резком охлаждении водой он выделяет автомарный кислород, благодаря чему воздух в парилке насыщается озоном. Озон обогащает кровь кислородом, улучшает общее самочувствие и стимулирует работу мозга.
ЖадеитЗелёный камень. Жадеит наиболее красивый природный материал, который когда-либо применялся в саунах. Благодаря своим уникальным физико-механическим свойствам жадеит является наиболее долговечным камнем для сауны. Жадеитовые сауны весьма популярны за рубежом.Самые модные и престижные комплексы считают своим долгом укомплектовывать свои сауны жадеитом, в том числе номера ЛЮКС.
ТалькохлоритОдним из основных достоинств является исключительная стойкость к воздействию высоких температур. Эти камни способны выдерживать нагрев до 1600 °С. Кроме того, талькохлориту приписываются определенные лечебные свойства, включая нормализацию кровяного давления и обмена веществ.
Габбро-диабазГаббро-диабаз является глубинной горной породой вулканического происхождения, добывается на Урале. При сравнительно невысокой цене габбро-диабаз обладает всеми необходимыми свойствами камня для каменок – термостойкостью, устойчивостью к циклическим перепадам температуры, способностью быстро нагреваться и долго сохранять тепло. Поддерживает оздоровительный эффект бани.
СерпентинитТемно-зеленый камень с вкраплениями минералов и тонкими прожилками, серпентинит в первую очередь подойдет тем, кто ищет камни с высокими декоративными свойствами. Он украсит любую парилку, и при этом по своим характеристикам и прочности не уступает другим породам.
ДунитПочти на 90% дунит состоит из минерала оливина, известного так же под названиями перидот, хризолит, форстерит. Считается, что хризолит нормализует давление, благотворно влияет на работу сердечнососудистой системы, успокаивает нервы. Согласно литотерапевтическим исследованиям, хризолит помогает справиться с простудными заболеваниями, способствует лечению заболеваний глаз и позвоночника.
НефритПроведенные в наше время исследования показали, что использование нефрита в бане способствует: общему очищению организма, повышению эластичности кожи, нормализации обмена веществ, повышению тонуса мышц, усилению потенции, повышению стрессоустойчивости, избавлению от бессонницы.
Яшма сургучнаяСургучная яшма в народной медицине считается Универсальным Лекарем, камнем с высокой энергетикой. Она очищает кровь, способствует остановке кровотечений и заживлению ран, лечению многих женских болезней, благотворно воздействует на работу сердца, нормализует сон.

Монтажно-сборочные работы

Для изготовления котла для обогрева и отопления бани потребуется заготовка из стальной водопроводной трубы большого давления, размерами 50 см в диаметре и 1200 см в длину. Первым делом в стенке корпуса будущего котла необходимо вырезать монтажные окна. Всего потребуется вырезать болгаркой четыре проема:

  • Самое большое окно, 60х40 см, используется для установки вспомогательного водяного бака;
  • Второе по размеру окно предназначено для топочной камеры размером 40х22 см;
  • Загрузочный проем для закладки камней во второй отсек имеет параметры 21х20 см;
  • Самый маленький — люк для чистки зольника, размер — 10х20 см.

Следующим этапом внутрь корпуса вваривают круглые поперечные стенки-перегородки. Для выкройки днища используют листовой металл толщиной 4-5 мм. Вставки в корпус вваривают электросваркой сразу после нарезки окон.

Внутри будущей топочной камеры укладывают напиленные блоки из шамотного кирпича. Для нормальной работы котла в бане достаточно, чтобы объем топки составлял не менее 10 л. Одна закладка дров в котел греет помещение бани 40 мин.

Следующим этапом в верхнюю стенку камеры горения вваривают дымовую трубу. Сделать это непросто, но приварить дымоход необходимо сразу и полностью по всей длине стыка, иначе дымовые газы через каменку будут попадать в помещение бани.

На последнем этапе навешиваются дверцы на топку и зольник, устанавливается крышка на верней емкости под кипяток, приваривается основание котла. Специалисты рекомендуют устанавливать печку на футерованную кирпичом площадку, но в условиях парилки и повышенной влажности бани шамот и динас быстро разрушаются. Поэтому владельцы бань приваривают к нижнему торцу котла отрезанную половину колесного диска от грузового автомобиля и заделывают всю конструкцию в бетон.

После того как корпус был окончательно собран, все швы дополнительно проварены электросваркой, можно ставить вспомогательный бак с горячей водой. Накопительную емкость для бани лучше всего купить в готовом виде, например, выбрать модель за 50 долл. из нержавейки. Такой бак не прогорит и не проржавеет, даже если в нем простоит вода всю зиму и лето.

Печь из металлических листов

Печь из металлических листов

Рассмотрим еще один вариант печи для бани – открытую металлическую каменку, обложенную кирпичом.

Этап 1. Подготовка всего необходимого

Большую часть расходных материалов можно приобрести в строительном магазине, то вот составляющие топки продаются лишь в специализированных торговых точках. Итак, в работе необходимы:

  • листовая сталь (5 мм) для стенок конструкции;
  • сталь (10 мм) для дна – оно должно быть толще, т. к. нижняя часть котла обычно больше подвергается воздействию высоких температур;
  • заводские элементы котла (дверки, краны, бак и проч.);
  • пруты арматуры ø3 мм – из них будет сооружена сетка для камней;
  • швеллеры;
  • жесть толщиной 1,5 мм для изготовления дымохода (точнее нижней его части);
  • асбест для верхней части трубы.

Этап 2. Сборка конструкции

ечи-каменки со встроенным баком для воды: а — каменка с одинарными стенками; б — каменка с боковой стенкой в виде бака для воды; в — каменка с баками для воды и воздушным зазором в стене

Шаг 1. Вначале создается чертеж будущего котла – это очень важный и обязательный этап работы. В чертеже должны быть: вид конструкции сверху, сбоку и в разрезе, основные параметры всех элементов по отдельности (в миллиметрах), зарисовки самых важных узлов и проч.

Для этого нужно четко представлять себе принцип работы котла, владеть специальными терминами и «языком» схемы.

Разметка металлического листа

Сварка корпуса из вырезанных по разметке листов стали

Сварка корпуса

Сварка корпуса

Шаг 2. Покупка всего необходимого (это было описано в предыдущем разделе).

Шаг 3. Выполняется нарезка металла. Из листовой стали формируется толстостенный бокс, который и послужит корпусом для котла.

Шаг 4. Нарезанные листы свариваются. Для этого нужно быть профессиональным сварщиком или нанять такового (за соответственную плату), ведь сварочные швы должны быть идеальными.

Ввариваем отрезок трубы внутрь корпуса печи

Ввариваем отрезок трубы внутрь корпуса печи

Формируем бак для воды. В топочной камере прорезаем отверстие для дымохода

Бак для воды и дымоход с задвижкой

Оборудуем печь топочной дверцей

Сзади к водогрейному котлу привариваем трубку для подключения крана

Шаг 5. Строится кирпичный экран. Он необходим для смягчения действия высоких температур, источником которых будет металлическая конструкция. Сооружается своего рода короб из кирпича с вентиляционными отверстиями по периметру (как в предыдущем варианте).

Пример обкладки печи в бане кирпичом

Пример обкладки печи в бане кирпичом

Виды котлов

В зависимости от вида используемого топлива, все многообразие современных котлов для бани можно разделить на несколько категорий:

  • Электрические модели. Отличаются отсутствием вредных выбросов продуктов горения и отсутствием необходимости монтажа дымохода. Не требуют запасов топлива, но при любом отключении электроэнергии становятся бесполезными.
  • Газовые котлы. Наиболее экономичные из всех представленных моделей, при условии, что участок уже газифицирован. Также не нуждаются в подготовке запасов топлива.
  • Твердотопливные. Наиболее распространенный тип котлов. Во время работы требуют периодической загрузки новых порций топлива. Справедливо считаются наиболее доступными для самостоятельного производства.
  • Дизельные. Используют в качестве источника тепла жидкое топливо. Ввиду сложности конструкции мало подходят для самостоятельного изготовления.
  • Пиролизные (сгорание твердого топлива и летучих веществ происходит раздельно).

Рекомендуем ознакомиться: Технология изготовления профильных труб

Как правильно сварить котел

До начала работ необходимо выполнить раскройку листовых заготовок корпуса топочной камеры, а также каменки и дымохода. Все детали печки для бани должны быть подогнаны с точностью до миллиметра.

Наиболее простой способ сварить корпус из тонколистовой стали предполагает использование вспомогательного каркаса:

  • Первоначально потребуется сделать уголки из полосок нержавейки 20х800 мм, из которых на заклепках собирают остов или раму будущего корпуса;
  • Отдельные детали – боковые стенки, днище и верхнюю полку каменки укладывают и крепят на каркасе с помощью струбцин;
  • Уложенные на каркас элементы топочной камеры соединяют варочными точками, после чего можно выполнять проварку швов аргоновой сваркой или углекислотным полуавтоматом.

Такой способ упрощает сборку котла и одновременно усиливает наиболее уязвимую часть конструкции – сварочные швы. Элементы каркаса, уголки из нержавейки, оставшиеся внутри топочной камеры, выполняют функции экранов для сварочных швов. Поэтому, по утверждению многих мастеров, стыки можно сварить полуавтоматом с использованием обычной углеродистой проводки 0.8 мм.

Отопительные котлы на жидком дизельном топливе

Дизельный котел отопления требует отдельного помещения, т.к. при горении образует неприятный запах.

Котлы для бани, которые работают на жидком дизельном топливе, считаются вторыми по удобству после газовых. Ведь проблемы с хранением топлива здесь тоже не существует – достаточно найти вместительные металлические или пластиковые емкости, желательно с плотными двойными стенками, ведь дизельное топливо при хранении от 1 года способно ухудшать свои физические свойства.

Для котла на дизельном топливе отдельное помещение в бане выделять нужно обязательно – иначе неприятным запахом пропитаются все другие комнаты. Впрочем, некоторые умельцы приобретают сразу несколько тонн топлива и закапывают его в цистернах в землю, заправляя при этом их всего раз в год. Но делать это можно только под руководством опытного человека.

Сегодня существуют и самодельные котлы для бани, которые работают на жидком топливе. Но перед установкой такого котла его обязательно нужно показать специалисту.

Газовая банная печка из баллона

Для самостоятельной сборки газовой печи для бани потребуется собрать и приобрести следующие материалы:

  • На строительном рынке или в магазине с газовым оборудованием нужно купить атмосферную горелку.
  • Найти старый, но не ржавый газовый баллон. Подойдет также новый баллон, труба большого диаметра или лист металла толщиной от 8 до 16 миллиметров.
  • Для основания каменки потребуется толстый металл, например, тормозной диск от автомобиля. Он прослужит как минимум несколько лет.
  • Газовая труба диаметром 5 сантиметров и длиной примерно 3 метра.
  • Труба диаметром 10 сантиметров, которая будет использоваться для выводы газов.
  • Некоторые медные или бронзовые элементы, для соединения деталей.
  • Дополнительно потребуется обзавестись следующим инструментом: болгаркой, сварочным аппаратом, дрелью, измерительными приборами.

После сборки полного комплекта инструментов необходимо болгаркой отрезать крайнюю часть баллона так, чтобы диаметр среза был равен внешнему размеру тормозного диска. Затем при помощи сварки или дрели с болтами нужно прикрепить диск к баллону.

Следующий шаг — приготовление трубы для подачи воздуха. В трубе диаметром 5 сантиметров нужно просверлить около десяти пяти-миллиметровых отверстий.

Также внизу баллона делается отверстие диаметром примерно 55 миллиметров. Целая, то есть не просверленная, часть пяти-сантиметровой трубы должна выходить из баллона примерно на два метра. Ее необходимо приварить к баллону.

Сначала необходимо нарезать заготовки болгаркой согласно эскизу. Затем сварить все составные часть с помощью сварочного аппарата. После завершения этих процедур нужно также затереть все сварочные швы. С этой задачей неплохо справляется все та же болгарка

Таким же образом приваривается труба, которая будет подавать газ. На втором конце этой трубы присоединяется переходник, с помощью которого можно будет подключать устройство к газовой трубе или газовому баллону.

Сверну на баллоне вырезается отверстие под дымоход и приваривается соответствующая труба. С помощью болгарки также вырезается прямоугольное отверстие под дверцу. Привариваются петли и на них вешается непосредственно дверь. К двери также нужно прикрепить ручку.

Таким образом будет сделана несложная модель газовой печи. Через трубу подается газ к горелке. Запускается процесс горения в зависимости от горелки пьезорозжигом или электроимпульсом.

Отличие котла от печи

Банная печь работает по следующему принципу. В топке печи сгорает топливо, при этом происходит образование несгораемых остатков — золы, летучих веществ — дымовых газов и выделение тепловой энергии, которая нагревает ее тело. Тело печи, в свою очередь, греет контактные поверхности и предметы, например каменную засыпку, которые, уже, за счет конвекции воздушных потоков повышают температуру в помещении. Другое дело котел в бане. В его камере сгорания то же происходит окисление топлива и выделение тепловой энергии, однако распределение ее в объеме помещения происходит не в процессе суховоздушной конвекции, а за счет циркуляции теплоносителя в замкнутом контуре. Рассмотрим, какие преимущества имеет банный котел перед печью:

  1. Котлы для бани, в процессе обогрева помещения ликвидируют практически все «мертвые зоны» помещения. То есть процесс обогрева становится полностью прогнозируемым и управляемым. К примеру, комната отдыха имеет большую площадь, нежели тамбур, значит, для ее обогрева необходимо разместить несколько радиаторов с достаточным количеством секций, а в тамбуре можно обойтись одним, но обустроить его так, что бы он создавал «тепловую завесу» в районе входной двери. То же самое можно предпринимать в районе оконных проемов. Рационально размещенный контур отопления, сможет нивелировать теплотехнические недостатки помещения, которые были заложены в него изначально, еще на этапе строительства.
  2. Котел в баню может быть как одноконтурным, так и многоконтурным. Один тепловой контур решает задачу обогрева помещения. Дополнительные — обеспечивают баню горячей водой, отвечают за работу «теплого пола» и прочее.
  3. Котлы в баню могут поставляться и в варианте автоматизированного управления. То есть большинство типичных задач истопника можно существенно облегчить.
  4. Банные котлы отличаются более продуманной конструкцией, значительно более высоким функционалом и, как правило, повышенным коэффициентом полезного действия и топливной экономичностью.
  5. Как это парадоксально не звучит, но вопрос, как установить котел в баню своими руками решается значительно проще, нежели, кажется на первый взгляд. Очевидно, что вне конкуренции по простоте установки выступают малогабаритные облегченные банные печи из нержавейки. Но вот сооружение полноценной кирпичной банной печи становится целой эпопеей. Мало того, что очень мало вменяемых специалистов — печников, которые могут сделать полноценный теплотехнический расчет и воплотить его на практике, так еще и постройка печи такого типа возможна лишь на стадии возведения самой бани. По крайней мере, в большинстве случаев.
  6. При общей площади помещения бани более 75 кв. м. отопление ее исключительно банной печкой видится малореальным.

А что же банная печь? Когда ее использовать целесообразнее и рациональней? Пойдем по порядку:

  1. Когда площадь внутренних помещений бани и их компоновка позволяют отопить все разделенные функциональные зоны посредством печи, в том числе, и с применением выносной топки.
  2. Когда количество одновременно принимающих процедуры человек не превышает 4, и вопрос горячего водоснабжения вполне решается применением навесных или насадных баков из нержавейки, которые монтируются непосредственно на печь.
  3. Когда для владельца бани принципиально качество получаемого пара, определенные виды которого можно сгенерировать исключительно на каменных печах сложной конструкции.
  4. Когда баня используется периодически, а использовать в качестве теплоносителя антифриз, для заполнения контура котла, в силу каких либо причин, невозможно.
  5. Котлы банные в виде многотопливных систем, гораздо сложнее конструктивно и на порядок дороже, нежели комбинированные печи.
  6. Котел для сауны или бани, в большинстве случаев потребует организации отдельного технического помещения или, как минимум, выделенной зоны — котельной. Печь не так требовательно в этом плане.

Подходящая модель котла для бани

Прежде всего, потребуется найти или спланировать самостоятельно наиболее оптимальный вариант котельно-отопительной установки. Собрать банный котел своими руками несложно, потребуется лишь минимальный набор слесарных инструментов, сварочный аппарат и резак, листовой металл и стальные трубы. Более сложно проблемой будет подбор своими руками чертежей на котел в баню. На этом этапе работы всегда возникают трудности с характеристиками и устройством котельной установки.

В качестве образца дровяного котла для бани можно использовать отопительные печи двух типов:

  • Маломощный котел-буржуйка на 4-5 кВт тепла, рассчитанный на обогрев небольшой парилки площадью 4-5 м2 и получения 40 л кипятка;
  • Большой котел-печка на дровах тепловой мощностью не менее 20 кВт, рассчитанный на отопление полноразмерной парилки в 7 м2 и подогрев воды в объеме до 70 л.

К сведению! Котлы промежуточной мощности, от 5 до 12 кВт, для любой бани, в том числе для дачи или загородного участка, можно получить простым масштабированием, увеличением или уменьшением понравившейся модели. Приведенные ниже две схемы котельно-печных установок отличаются друг от друга устройством, компоновкой корпуса, организацией процесса горения и нагрева воды для нужд бани. Поэтому, перед тем как сделать котел для бани своими руками, будет правильным досконально разобраться во всех деталях, определить, насколько подойдет выбранный вариант для парилки конкретной планировки.

Котлы цилиндрической формы

Проще всего сделать котел для бани из трубы с толстыми стенками (6—8 мм). Можно взять и тонкостенную трубу, а то и вовсе железную бочку, но долго такая печь служить не будет. Итак, труба диаметром 400—500 мм до 1 м в длину будет камерой сгорания. К ней следует приварить днище и крышку из стального листа толщиной не менее 5 мм. Такой котел в баню можно делать без колосниковой решетки, все операции производятся через загрузочную дверцу. Выносной канал для ее установки можно сделать прямоугольного или круглого сечения, длина его равна толщине стены бани.

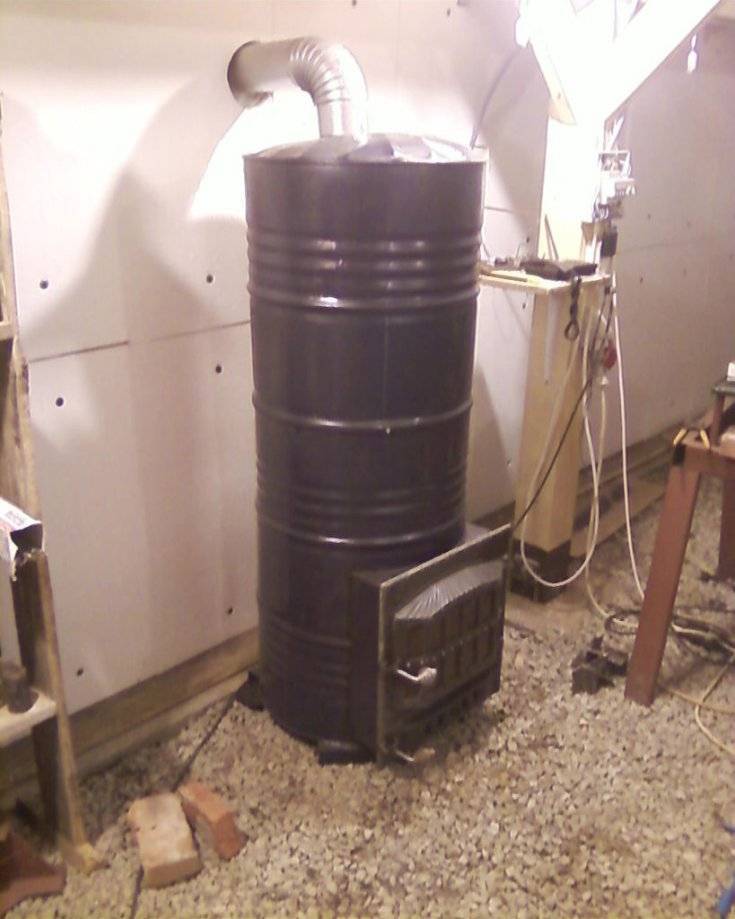

Котел в баню из трубы

В центре крышки выполняется отверстие, к которому приваривается патрубок для дымохода. Регулировать интенсивность горения можно, установив в дымоходе заслонку, которая будет уменьшать тягу. Но чаще делают отверстие в дверце и врезают в нее патрубок с заслонкой, как показано на рисунке.

Бортик на котле

Самодельный котел в баню из трубы должен иметь каменку, здесь для нее приварен специальный бортик из стали толщиной 4 мм. Это простейшая модель печи, а трубу можно расположить и горизонтально, особенно если она имеет большой диаметр. Тогда дверцу нужно будет ставить с торца, а дымоход приваривать в конце трубы. Для устойчивости к корпусу топки нужно будет прикрепить опоры.

Самодельный котел для бани

Как правильно установить

Перед тем как приступать к установке котла, необходимо соорудить мощный фундамент. Он делается из огнеупорного кирпича, в несколько слоев. Затем туда наливается уже приготовленный бетонный раствор, после чего устанавливается конструкция.

Стены, к которым конструкция примыкает, и некоторую часть потолка, через которую дымоход выходит наружу, следует проложить слой огнеупорного материала, например, материал “Изовера”.Также следует иметь в виду, что дымоходная труба должна быть прямой, и без всяких изгибов и поворотов должна выходить строго вертикально вверх.

Обычно трубу приходится изгибать в том случае, если сначала изготовили конструкцию, и только после этого начали задумываться над его расположением. Поэтому сначала нужно определиться с местом расположения конструкции, и только потом приступить к изготовлению конструкции.

Котел – главный атрибут бани. Чтобы он по-настоящему выполнял свои функции, его необходимо установить правильно, в соответствии со всеми правилами. Только тогда процесс эксплуатации будет приносить одно удовольствие

Варианты изготовления

Существует несколько основных вариантов, как смастерить котлы для бани своими руками. Чертежи устройства нужно делаться максимально точными, чтобы избежать различных ошибок при сборке.

Из металлической трубы

Этот способ создания котла считается самым популярным и наиболее используемым. Чаще всего в качестве основного материала применяются толстостенные трубы из металла. Лучше всего использовать заготовки диаметром не менее 50 см и длиной примерно 1 м. С их помощью получится устройство, способное обогреть парную площадью 9 квадратных м.

Процесс изготовления котла прост и состоит из следующих этапов:

  1. От арматуры отрезаются три одинаковых куска диаметром 1,4 см и длиной 30 мм. Эти детали будут использоваться в качестве опор для корпуса изделия.
  2. Из листа стали вырезается круг (дно будущего устройства) такого же диаметра, как и труба.
  3. Из кустка материала вырезается металлическая крышка для печки.
  4. В середине проделывается отверстие. Его размер должен точно соответствовать диаметру дымохода.
  5. В нижней части трубы формируется отверстие.
  6. Затем изготавливается короб. Внутри него должна быть предусмотрена разделительная деталь, которая сформирует две камеры: для топки и золы.
  7. На следующем этапе работы начинается сборка конструкции. Первым делом приваривается изготовленный короб, который должен выходить на улицу или в топочное отделение.
  8. В предварительно проделанное отверстие вставляется труба дымохода.
  9. Затем оборудуется фундамент под печь. В его качестве может быть бетонная стяжка либо железобетонная плита.
  10. На него устанавливается устройство, а поверх крышки укладываются тяжёлые камни.
  11. В самом конце строится тепловой экран из кирпича. Сделать его можно в виде небольшой стены либо обложить котёл целиком.

Из листов металла

Этот вариант изготовления отличается своей простотой и доступностью. В работе используется недорогая листовая сталь диаметром 5 и 10 мм, а также некоторые материалы, которые можно купить в любом строительном магазине города.

Порядок действий:

Рисуется чертёж будущего изделия с подробным представлением наиболее важных узлов.
Из купленных листов металла вырезаются отдельные заготовки нужного размера. При этом они должны точно соответствовать изготовленной схеме банного котла.
Кусок толстостенного материала загибается и формирует корпус устройства.
Затем края привариваются друг к другу

При этом важно сделать шов как можно более ровным и качественным. Если нет возможностей или навыков проведения подобной работы, то лучше всего нанять квалифицированного специалиста.
Во внутреннюю часть изготовленного корпуса вваривается отрезок трубы.
Затем формируется бак для воды.
В топочной камере делается широкое отверстие, в него устанавливается труба дымохода.
К ней прикрепляется специальная задвижка, которая будет контролировать силу тяги.
К конструкции приделывается топочная дверца.
С обратной стороны котла крепится небольшая трубка для подсоединения крана.
Вокруг устройства строится защитный экран из кирпича

Благодаря ему будет уменьшаться негативное воздействие высоких температур на людей. Кроме этого, он защитит от случайного прикосновения и сильного ожога.

Вертикальный котел для обогрева бани

Для мощных печей и котельных установок наилучшим образом подходит вертикальная компоновка корпуса. Устройство печи, изготовленной из трубы диаметром 500 мм, приведено на схеме.

Конструктивно греющая установка для бани состоит из трех камер. В нижней части находится топка и зольник, средняя часть отведена под каменку, верхний отсек выполнен в виде бака для кипятка.

Также в средней части корпуса котла вварен водяной бак для потребностей бани. В отличие от верхней емкости, стенки бака не контактируют напрямую с раскаленными продуктами горения. Тепло притекает в бак через слой засыпки каменки, температура воды в резервуаре не поднимается выше 70-80оС.

Такое устройство котла означает, что в нагревательном контуре вода не закипит, даже на максимальном прогреве бани, а значит, независимо от уровня заполнения, в емкости будет поддерживаться примерно одинаковая температура. Воду можно использовать в моечном отделении бани, или даже отапливать комнату отдыха.

Какой котел лучший для бани

Котлы для бань зачастую изготовляются из труб и железных листов, если выбрана прямоугольная форма. На фронте располагают топочное отверстие и зольник, позади — патрубки отопительного контура, сбоку — дверка каменки, размещенная на горловине, обозначенная на конструкции.

Ориентация агрегата принципиального значения не имеет. Для увеличения устойчивости его допускается располагать в горизонтальном положении, естественно в случае, когда позволяет свободная площадь. Вертикальная конструкция экономит место, но потребует от мастера дополнительно закрепить ее для устойчивости.

Банный котел цилиндрической формы изготавливают из стальной крупногабаритной трубы 500 мм и выше либо из бывших в употреблении пропановых баллонов.

Для повышения долговечности, рекомендуется устанавливать котлы с чугунным подогревателем для воды и чугунной гарнитурой: дверки, поддувало и патрубки для вывода котловых газов.

Несколько практических советов

Для исключения непродуктивных потерь тепловой энергии нужно изолировать котел. Обмотайте его фольгированной рулонной минеральной ватой, не оставляйте пропусков. Толщина ваты должна быть не менее 10 см.

Для расчетов мощности котла нет надобности пользоваться сложными формулами. Практика показывает, что для обогрева одного квадратного метра помещения в южных районах достаточно 100÷120 Вт, в северных районах понадобится примерно 150÷200 Вт. Исходя из этих данных подбирайте мощность тэнов.

Циркуляционные насосы на корпусе имеют маркировку с указанием диаметра присоединительной резьбы, максимальной высоты подъема, мощности, допустимой монтажной длины трубопроводов и каналов отопительных батарей

Подходите к выбору конкретной марки насоса внимательно, обращайте внимание на все его показатели и технические характеристики. Приобретайте насосы с запасом, не допускайте их работы на предельных значениях

Запас по мощности примерно на 30% увеличивает время эксплуатации оборудования в два раза.

Циркуляционный насос

Если вы планируете установить в твердотопливный котел теплообменник, то ни в коем случае не увеличивайте время сгорания топлива. Теплоотдача топлива за единицу времени может настолько уменьшиться, что температура нагрева теплоносителей будет недостаточной для обогрева помещений. Каждый может сделать котел и радиатор по собственным чертежам, заранее определить оптимальные параметры горения невозможно, придется идти опытным путем. Для того чтобы не возникало проблем уже во время эксплуатации котла для бани, делайте все элементы отопления с запасом по мощности.

Самодельный теплообменник

Теплообменник, изготовленный из чугунного радиатора

Электричество – экологически чистый ресурс для обогрева

Использовать электрический котел для бани очень выгодно, поскольку ему присущи следующие положительные качества:

  • экологическая чистота топлива (электрической энергии);
  • простота установки и эксплуатации (достаточно иметь минимальный набор навыков по электромонтажу);
  • отсутствует необходимость в установке дымохода;
  • электрическая сеть доступна практически во всех регионах;
  • неограниченность ресурса (электрической энергии), за счет которого осуществляется нагрев теплоносителя (воды).

Однако стоит понимать, что электрические котлы для бани значительно увеличат объемы расходуемой электроэнергии и повысят данную статью расходов в семейном бюджете владельца бани

Также важно, чтобы подача электричества была стабильной, поскольку частые аварийные отключения могут привести к неполадкам или даже крупным поломкам оборудования.

Котел из металла

Банный котел можно сделать из стальных листов – в результате должна получиться открытая печь, которую обкладывают для безопасности кирпичом.

На первом этапе приобретают все необходимое для изготовления такой конструкции:

  • Листовая сталь, минимальная толщина которой должна быть 5 мм – она пойдет для сооружения стенок котла;
  • 10-миллиметровая сталь для изготовления дна. Здесь материал берется толще, потому что она больше раскаляется под воздействием высоких температур;
  • Различная фурнитура для отопительных приборов;
  • Арматура толщиной не более 4-5 мм, из которой будет свариваться сетка для камней;
  • Швеллеры;
  • Оцинкованная жесть для отвода продуктов горения – ее толщина должна быть порядка 2 мм;
  • Асбест для верхних элементов печной трубы.

Перед тем, как начинать работу по изготовлению отопительного котла, разрабатывают его чертеж, где конструкция должна быть изображена сверху, сбоку, в разрезе. Все размеры приводятся строго в миллиметрах. Когда это сделано, чертеж переносят в масштабе один к одному на закупленные материалы.

Из листов стали собирается корпус котла. К сварке следует подходить очень ответственно и тщательно проваривать металл на всю толщину, иначе на этих участках под воздействием высокой температуры постепенно начнут образовываться свищи.

В верхней части котла прорезается отверстие для последующей установки дымоотвода. Сразу же приваривают жестяную трубу. Стоит отметить, что в этом случае нужно будет использовать специальные электроды.

При сооружении такой конструкции также нужно будет сделать фундамент печи, иначе пол попросту не выдержит вес изделия. Делать фундамент нужно по той же технологии, что и для котла, выполненного из металлической трубы.

Чертеж котла из металла

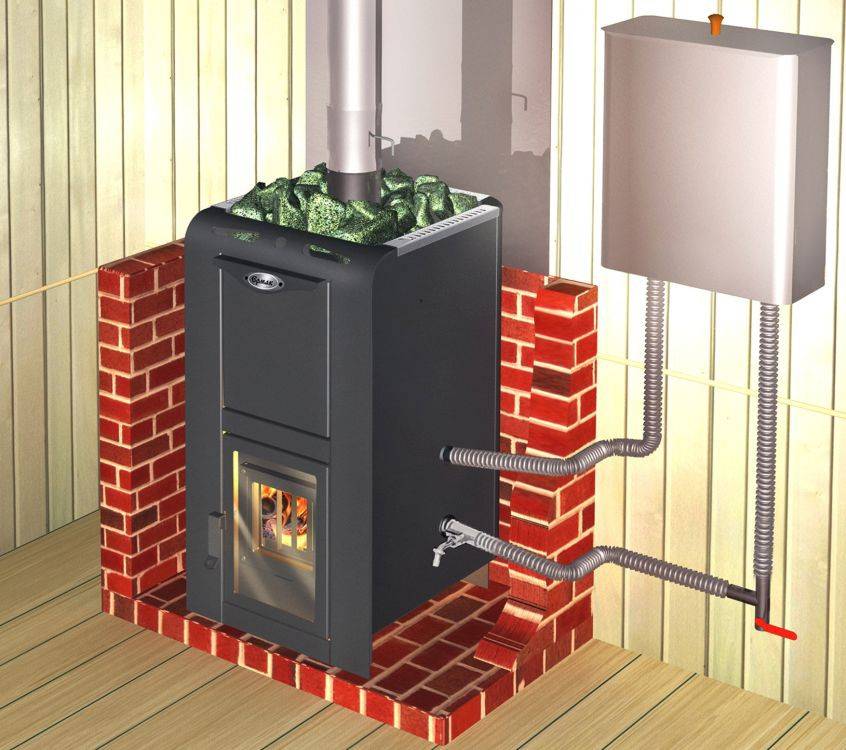

Устройство котла для бани

Перед тем как планировать сделать котел в баню, необходимо определиться с материалом для печи. Разработчики малогабаритного котла проектировали постройку корпуса топки и каменки из тонкой, всего 0.8 мм, листовой нержавеющей стали марки Х18Н9Т. Если будет использована легированная сталь с большим содержанием титана и марганца, то нужно будет заранее продумать, чем и как сварить котел для бани, подыскать сварочное оборудование типа плазменного резака или аргона. Выполнение сварочных работ на тонких листах нержавейки потребует опыта сварщика.

Совет! Если не удастся отыскать качественную нержавейку, то котел можно сделать и из конструкционной стали толщиной до 2 мм, с последующим нанесением жаростойкого покрытия.

Срок службы котла из нержавейки составляет до 12 лет, корпус из черного металла прогорает за 4-5 лет.

Конструкция котла состоит из следующих деталей:

  • Топочная камера представляет собой короб размером 800х350х600 мм, размер корпуса позволяет без ограничений транспортировать печку в багажнике легкового автомобиля;
  • Дымоход с пламегасителем. Из-за короткого хода пламени внутри топочной камеры котла из дымовой трубы потоком газов выбрасывает искры и угольки, поэтому для сохранности бани установка на котел промежуточной камеры считается обязательной;
  • Металлический двойной бак для горячей воды с трубопроводами и вмонтированным в топку котла теплообменником.

К сведению! В данном варианте для воды предусмотрен резервуар емкостью в 100 л. Этого более чем достаточно для обеспечения горячей водой как моечного отделения бани, так и заполнения системы отопления. В течение летнего периода в бане используют малоразмерный бак на 30-40 л.

Благодаря тонким стенкам котел прогревает помещение небольшой бани за 25-30 мин., при этом вода в баке греется до 70оС больше часа, поэтому зимой разогрев начинают с прогрева водяного запаса на малом огне. Это дает возможность удалить из помещения бани все запахи, оставшиеся от прежней помывки. После того как бак нагреется до температуры, при которой нельзя будет удержать ладонь на его поверхности, можно разводить огонь в печке на полную мощность. Стены из нержавейки не обгорают, поэтому даже при максимальной мощности работы котла запахов горелого металла в помещении бани не бывает.

Заключение

Желание человека сделать что-либо самостоятельно, не прибегая к помощи тех, для кого это — работа, всегда похвально. Особенно, если возможности (отнюдь не материальные) позволяют. Как видим, в том, чтобы сделать печь для бани из трубы, нет ничего сложного. Залог корректной работы своими руками — наличие выверенных чертежей, позволяющих осуществить возведение в полном соответствии со всеми инженерными правилами. Вопрос безопасности использования бани в любом случае должен стоять на первом месте, поэтому перед стартом работ следует сперва отыскать все ответы на возникшие вопросы, а лишь затем уже переходить к практике. В таком случае от использования бани вы будете получать только удовольствие, а не решать периодически возникающие технические проблемы.

Фото: vk.com,www.forumhouse.ru,  bouw.ru.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
