Сварочный стол своими руками

Что важно знать о безопасности при сварочных работах?

При самостоятельном изготовлении сварочных столов необходимо учитывать все требования безопасности.

Самодельные рабочие места для выполнения сварочных работ должны:

• обладать продуманной вентиляцией для сварочного поста, обеспечивающей полноценную очистку воздуха в зоне нахождения человека;
• быть укомплектованными сетью вытяжек для эффективной работы вентиляционной системы;
• располагать грамотно выполненным заземлением;
• быть выполнены из негорючих материалов.

При выполнении сварочных работ имеется несколько факторов риска:

• поражение электрическим током;
• воздействие электрической дуги на зрительные органы;
• попадание посторонних предметов в глаза;
• поражение органов дыхания вредными газами и испарениями;
• попадание расплавленного металла на участки кожи;
• получение травм при работе на высоте;
• ожоги при взрыве баллона со сжиженным газом.

Непосредственно перед началом сварочных работ следует провести несколько подготовительных мероприятий:

• проверка качества электрической сети;
• контроль надежности и устойчивости стола из профильной трубы;
• диагностика целостности изоляции питающей проводки;
• контроль работоспособности системы воздухообмена сварочного поста;
• проверка исправности вспомогательного оборудования.

В целом, техника безопасности при работе со сваркой должна соблюдаться максимально прилежно.

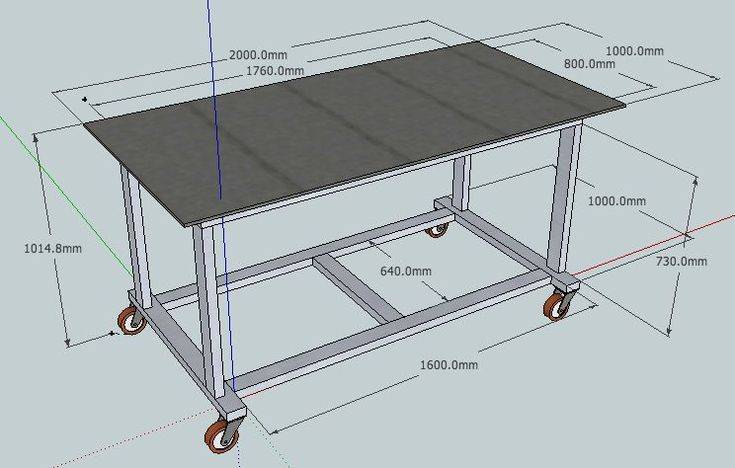

Чертеж сварочного стола.

Для предотвращения риска получения травм, рабочее место должно соответствовать следующим правилам:

Все кабели обязаны быть надежно заизолированы и закреплены.
Не допускается использование сварочных рабочих мест с болтающимися силовыми проводами.

Перед тем, как сделать стол, мастер должен досконально продумать заземление.
На рабочем месте заземлению подлежат такие инструменты: корпуса источников питания, вспомогательное электрическое оборудование и аппаратный ящик.
Сечение сетевых проводов, проложенных к месту проведения работ должно быть не менее 25 мм2.
Используемая аппаратура должна быть промышленного производства.
Газобаллонная магистраль полностью работоспособна и не имеет течей.
Подключение, отключение и ремонт сварочного оборудования должен выполняться исключительно штатным электриком.
Осветительные приборы, применяемые при сварке, должны питаться от сети с напряжением 12 вольт.

Электрододержатель сварочной аппаратуры должен быть заизолирован

Подобная предосторожность позволит избежать ударов электрическим током при прикасании к токоведущим частям электрододержателя.
Электрододержатель сварочной установки должен обладать хорошими механическими характеристиками и обеспечивать не менее 8 000 циклов зажима электродов.

Оператор сварочного аппарата должен быть одет в спецодежду, обеспечивающую надёжную личную защиту:

• защитные повязки, респираторы и, в редких случаях, противогазы оптимально подойдут для рабочих мест, на которых нет возможности установить качественную вентиляцию;
• комбинезоны и защитные маски для предотвращения попадания капель расплавленного металла на кожу;
• шлем или очки, защищающие глаза от искр и летящих раскаленных капель.

На что обратить внимание, когда приходится выбирать готовые столы

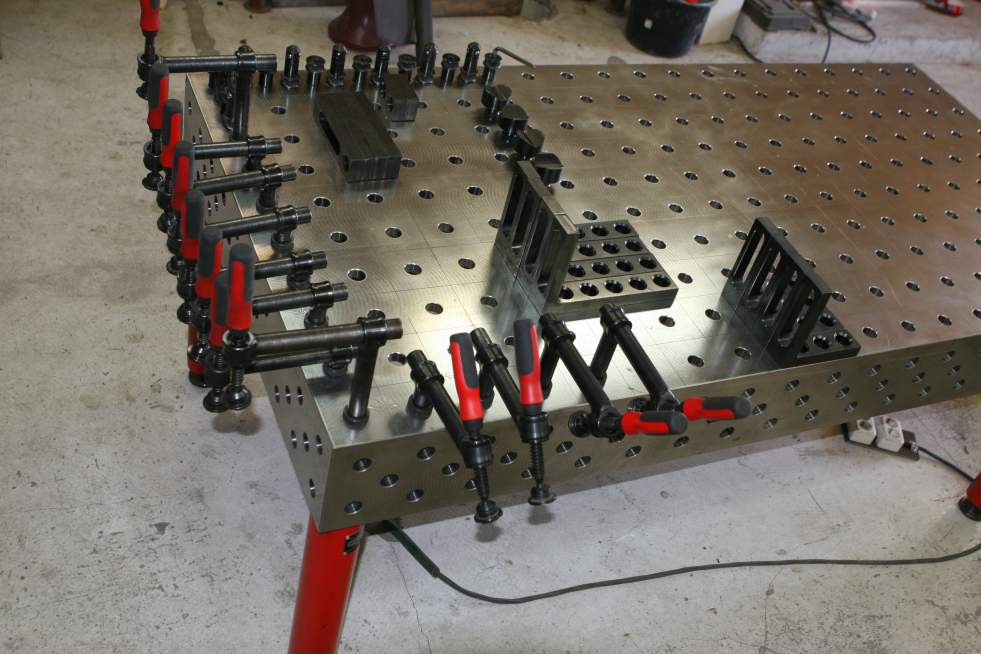

Выбирая стол для домашней мастерской, лучше всего отдать предпочтение более универсальной конструкции. Такие сварочно-сборочные виды верстаков подойдут как для работы с оборудованием, так и для других функций: шлифовки, сверления, заточки, расклепки и прочих.

По внешнему виду — это стальная поверхность, которая собрана из полос металла, имеет отверстия и прорези для крепления струбцин и тисков.

Выбирая такой стол нужно руководствоваться следующими требованиями:

1. Рабочая зона выполнена из негорючего и тугоплавкого материала.
2. Надежность и устойчивость конструкции, которая обеспечивается за счет веса в 180-200 кг.
3. Возможность вращать рабочую поверхность в требуемом направлении.
4. Для установки сверлильного или фрезерного оборудования такие верстаки должны иметь пазы в поверхности, а конструкция обеспечивать надежность при различных нагрузках.

Что еще необходимо для комплектации

Для создания максимально комфортных условий работы потребуется купить дополнительные инструменты для сварщика. Их функция – надежная фиксация заготовки, возможность оперативного изменения положения. Требования – устойчивость к перепаду температур, механическая прочность.

Набор дополнительных инструментов:

• Струбцины. Необходимы для фиксации заготовки на поверхности для точной сварки;
• Зажимы. Выполняют туже функцию, но более специализированно – установка нужно угла меду свариваемыми деталями, сложное соединение.
• Магнитное основание. Рекомендовано для обработки небольших по размеру деталей, фиксация которых механическим способом затруднена.

В последнем случае нужно учитывать массу вспомогательного магнитного инструмента и максимально допустимый вес детали.

В видеоматериале представлен подробный обзор оптимальной модели стола для сварщика:

Всем привет!

На этот раз рассказываю вам о том как сделать своими руками стол в беседку. Все началось с того, что на наше производство пришел новый станок. Вместо деревянных палетов в основании упаковки использовался металлический профиль квадрат труба 50х100 мм. За ненадобностью его хотели выбросить, но он был мною забран на дачу. Еще тогда я не знал, что использую его именно для стола. После очередного визита на дачу я понял, что в моей беседке (как ее делать я рассказывал раньше в статье «Как построить металлическую беседку «) не хватает хорошего и добротного стола. Вспомнив, что в закромах имеется обрезная доска 40х150, было принято решение воспользоваться именно этими материалами.

Размеры моего стола: ширина 875мм, длина 2000мм, высота 800мм. Естественно Вы можете скорректировать размеры под ваши требования, но я расскажу и опишу именно процесс изготовления своего варианта.

Купить сварочный стол или сделать его самостоятельно?

Изготовление рабочего места собственными силами – это идеальный вариант для человека, который не обладает требуемой денежной суммой для покупки заводской версии изделия. К тому же, столы с заводы не способны в полной мере обеспечить требуемой функционал, так как запросы каждого мастера сугубо индивидуальны. Если же созданием рабочего места занимается непосредственно сам сварщик, то он без проблем обеспечит его требуемыми функциями и возможностями для максимального удобства сварочных манипуляций и работ.

Естественно, что в качестве основного компонента для создания сварочного стола нужно использовать какой-либо металлический материал. Применение дерева категорически запрещено, так как сварочные работы подразумевают высокие температуры, раскаленный металл и т.д., следовательно, стол из дерева не будет удовлетворять противопожарные требования безопасности. Также металлический стол лучше тем, что его можно заземлить, тем самым повысив уровень безопасности всех проводимых работ. Стоит отметить, что даже металлический вариант стола требуется обрабатывать специальными вещества, стойкими к влиянию высоких температур и открытого пламени.

Общие характеристики поворотного сварочного стола

Внешне конструкция очень напоминает оборудование, которое используют на крупных промышленных предприятиях. Рабочая поверхность такого стола имеет вид цельного металлического диска с покрытием, устойчивым к высокой температуре. За счет того, что его наружная кромка свободна, детали разного размера можно устанавливать в любом месте.

Чтобы оси вращения можно было легко совмещать, на поверхность установки нанесены маяки или разметка. Это также помогает исключить биение сварного шва при повороте заготовки.

Поворотный сварочный стол – самый сложный агрегат из имеющихся на современном рынке. Но в некоторых случаях заменить его иными вариантами просто невозможно. К примеру, конструкции других типов бесполезны, если нужно сварить на баллоне кольцевой шов, заготовки стальных трубопроводов и т. п. Без поворотного ременного привода в таких ситуациях не обойтись.

Когда есть возможность поворачивать столешницу, работа сварщика значительно упрощается. В результате добиться высокого качества самого сложного шва не составляет труда. Мастеру даже не приходится менять свое местоположение.

Процесс изготовления сварочного столика

Стол для сварочных работ своими руками сделать несложно, самое главное подготовить правильные чертежи. Можно самостоятельно рассчитать и начертить схемы, а можно воспользоваться готовыми

Уделите этому моменту особое внимание, чтобы размеры были тщательно соблюдены. Перед процессом изготовления основательно изучите фото готовых работ, чтобы знать, на что ориентироваться

В процессе работы придерживайтесь несложных и последовательных шагов. Сначала необходимо сварить рамы с полками, из которых получится цельная плита. Для этого необходимо совместить заготовки из уголков с помощью электрической сварки. При этом соединяемый угол должен быть обязательно прямым – 90 градусов. Другая рама собирается таким же образом. Столешницы для сварки прикрепляются аналогичным образом. Для этого нам потребуется пластина из металла с прикладной рамой. Не забудьте сделать несколько швов по периметру столешницы перед тем, как приступить к основной сварке. Это необходимо, чтобы обезопасить самодельный стол от деформации, которой он подвергнется во время сварочных работ.

Вторая полка изготавливается аналогичным образом. После этого этапа обязательно поворотный стол подвергается монтажным работам. Для этого используется сварочное оборудование. Проследите за тем, чтобы ножки были расположены строго перпендикулярно к столешнице. Для того чтобы закрепить отдельные части используется струбцина. После этого происходит сборка и закрепление следующей полки. Элементы должны находиться на расстоянии 70 см друг от друга. При этом детали фиксируются с помощью прихваток и только по удостоверению, что полученное изделие геометрически ровное. На последнем этапе происходит сварка швов.

После монтажа всех четырех ножек, внимание уделяется колесам. При этом дополнительно должен привариться держатель, на который устанавливается горелка

Для этого применяется заготовка из трубки. Отметим, что стол сварочный для работ своими руками сделать совсем несложно. Самое главное – приложить немного усилий и подыскать необходимые материалы. При поиске материалов обратите особое внимание на их качество.

Необходимые материалы и инструменты

Для создания сварочного стола своими руками понадобятся стандартный набор инструментов и надежные материалы. Последние должны отвечать правилам противопожарной безопасности. Для работы подготавливают:

• аппарат для сварки;
• болгарку;
• пассатижи;
• рулетку;
• молоток;
• угольник.

Болгарку можно заменить ножовкой по металлу. Для прорисовки линий и отметок в комплект включают мел. Для изготовления полноценной модели понадобятся также струбцины, зажимы и магнитное основание для удержания мелких деталей.

Чтобы сварить стол из металла, необходим материал, не подвергающийся действию сварочного луча и выдерживающий большие весовые нагрузки. Раму делают из профиля размером 60 × 40 × 2 мм, а рабочую поверхность — из аналога с параметрами 30 × 30 × 1,2 мм. Для работы подходит также швеллер П-образной конфигурации. Для поддона заготавливают металлический лист.

Если ножки будут изготовлены из профильной трубы, ее следует подбирать по сечению. Оно должно быть минимум 60 × 60 × 2 мм. Для стоек подходит уголок 63 × 63 × 4 мм, а для обвязки ножек — уголок 30 × 30 или 40 × 40 мм. Если стол предполагается переставлять, также заготавливают колесики или ручки, для которых подойдут скобы или арматура. Для крючков понадобятся гвозди или проволока, для полки или тумбочки — фанера или ДСП.

Сварочный аппарат

Болгарка

Пассатижи

Рулетка

Молоток

Угольник

Особенности конструкции

Бытовые столы для сварки характеризуются простотой своей конструкции и низкой стоимостью. Однако они обладают большой надежностью и способны обеспечить комфортную работу домашнему мастеру.

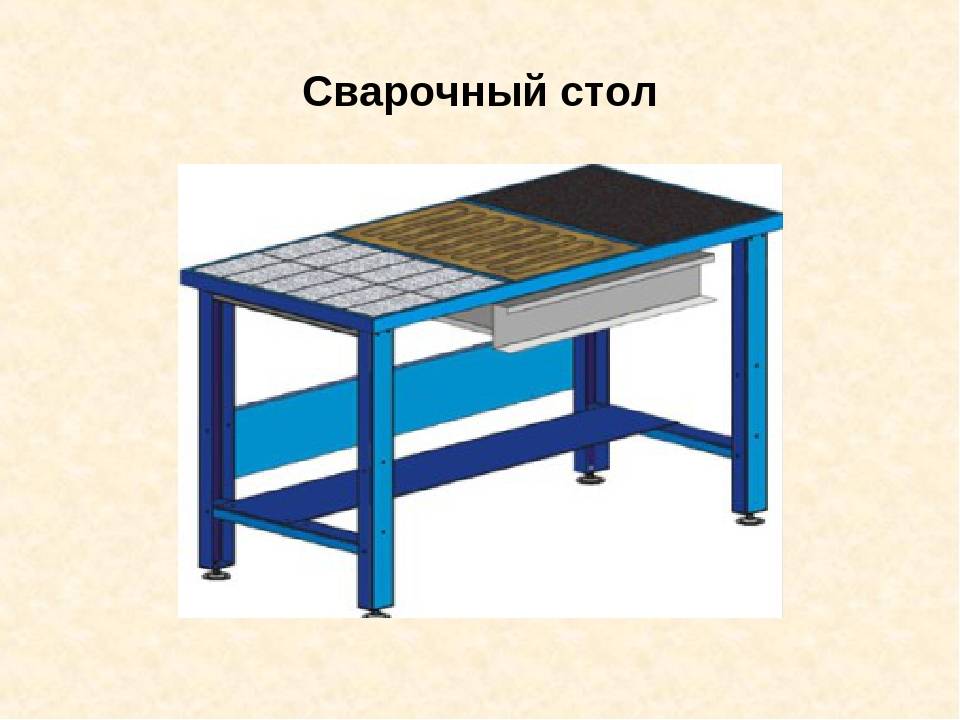

Эти столы состоят из таких деталей:

• крепкой станины, которую можно изготовить из металлических уголков;
• 6 опор, которые регулируются;
• небольшой тумбочки, которая оборудуется несколькими отделениями для хранения различных инструментов;
• инструментальной поверхности, которая снабжена пазами для крепления различных заготовок;
• нескольких открытых полок, на которых можно складывать большие заготовки;
• специального поддона для сбора мусора;
• кронштейнов для массивных проводов;
• тары с водой для непредвиденных случаев.

Подготовить подобный стол к началу работ очень просто. Нужно выполнить выверку сварочного стола в горизонтальной и вертикальной плоскости. Для этой цели необходимо воспользоваться строительным уровнем и регулировочными ножками. Далее конструкция обязательно заземляется, регулируется угол наклона и положение вентиляционного желоба, присоединяется сварочный аппарат, тестируется безопасность работы его узлов.

Для некоторых видов сварочных аппаратов будет необходим переносной вентилятор, который оборудован вытяжкой длиной около 2 м, и специальный магнитный держатель для закрепления его на станине. Питающий кабель переносного вентилятора должен быть длиной около 5 м, а его максимальная мощность выбирается в зависимости от необходимой производительности отводящей головки.

Какой сварочный стол выбрать

Выбор зависит от имеющегося места и решаемых задач. В тесном гараже эпизодические сварочные работы можно выполнять за откидным верстаком для сварочных работ. Если место позволяет удобней будет стационарный или мобильный стол простого типа. Любителям комфорта рекомендуется приобрести или изготовить самостоятельно поворотный стол в форме круга, установленный на жёстко закреплённой опоре. Для производства сложного ремонта, чтобы всё было под рукой, лучше выбрать рабочий стол с установленными на нём станками. Заводские модели комплектуются различными дополнительными устройствами, поэтому чтобы не переплачивать подумайте, насколько они для вас важны.

Как выбрать удобную и надёжную конструкцию подскажут рекомендации специалистов:

• рабочая зона должна быть огорожена защитным экраном из огнестойкого материала;
• для обеспечения надёжной жёсткости конструкции её вес должен быть не менее 180 — 200 кг;
• освещение не должно создавать бликов, поэтому применение энергосберегающих ламп исключено, так как их свет не поглощается стеклом маски;
• поворотная платформа приветствуется;
• если нет встроенной вентиляции, должен использоваться передвижной вентилятор с магнитными присосками на всасывающем рукаве.

#3

Отправлено 20 Март 2019 09:15

 Это автокадовский формат, открывается и тем и другим без проблем. Обычно в этом формате и просят присылать чертежи на плазму и лазер ЧПУ.

Мои работы в инстаграм: @MOV_engineering

Тел./Вацап.:+7-999-62O-1O-3O

Как сделать сварочный стол?

После того, как вы обзаведетесь вышеописанными материалами, сборка стола остается лишь «делом техники». Для того чтобы собрать сварочный стол требуется следовать следующему алгоритму действий.

1. Первым шагом будет являться создание каркаса для стола. Для того потребуется соединить уголки размером 46 и 76 см между собой.
2. Тщательно проверить размер угла, он должен быть равен строго 90 градусов.
3. Далее требуется собрать вторую раму идентичным способом.
4. Две собранные детали требуется соединить между собой с помощью сварных прихваточных швов.
5. Далее необходимо сварить столешницу с каркасом, используя для этого металлические пластины.
6. Перед началом сварочных работ нужно ненамного прихватить будущую столешницу, так как это позволит в дальнейшем избежать процесса деформации в процессе работы.
7. Следующим шагом является сварка ножек с каркасом, также под прямым углом.
8. Провести фиксацию второй полки относительно первой таким образом, чтобы расстояние между ними составляло ровно 71 см.
9. После этого потребуется выполнить монтаж колесных опор.
10. После чего можно дополнять конструкцию требуемыми элементами. Одним из таких является держатель для горелки сварочного оборудования, для которого можно использовать небольшую трубу с диаметром равным трем сантиметрам.

Как можно понять сборка сварочного стола самостоятельно –  это достаточно увлекательное занятие, которое при должном умении не вызывает никаких трудностей. Стоить отметить, что все вышеописанные манипуляции должны выполняться в строгом соответствии с техникой безопасности.

Меры предосторожности при работе за сварочным столом

Ни для кого не является секретом, что работы со сварочным аппаратом сопровождаются определённой опасностью и поэтому человек должен обезопасить себя от возможных неприятностей при самостоятельной работе за рабочим столом. Перед тем как начинать любые работы, необходимо учесть следующие факторы:

Важно обеспечить качественное проветривание на месте проведения работ. Оптимальным вариантом является установка вытяжной вентиляции.
Предохранение от поражения электрическим током

С этой целью необходимо работать в специальных перчатках сварщика и соблюдать, чтобы они всегда были сухими.
Защита глаз от дугового излучения. Для этого в обязательном порядке нужна защитная маска или очки.
Предохранение рабочего стола от металлических брызг. Перед проведением сварочных мероприятий нужно очистить место работы от любого мусора особенно легко воспламеняемого. Нужно убрать тару с краской, вымести опилки и особенно убрать ёмкости с горючим, если мастерская обустроена в гараже.

Также для проведения сварочных мероприятий были специально разработаны защитные средства, без которых начинать работы не рекомендовано.

Меры безопасности во время сварки

Для того, чтобы проводить сварочные работы было удобно и безопасно, необходимо соблюдать простые правила. Выполнение этих требований поможет также повысить качество выполняемых работ.

Правила безопасности:

1. Работать можно только в проветриваемых помещениях или в местах, где имеется вытяжная вентиляция.
2. Пользоваться всеми необходимыми для сварщика средствами личной защиты: специальной невозгораемой одеждой, обувью, кожаными или брезентовыми рукавицами, сварочной маской или щитком, а в отдельных случаях респиратором.
3. Изолировать все соединения сварочных кабелей, их изоляция должна не иметь повреждений.
4. С рабочего места убираются все возгораемые материалы и вещества.
5. Обязательное освещение рабочего места устанавливается без наличия бликов и миганий.

Какой должен быть стол для сварки?

Работа со сварочным механизмом опасная, поэтому стол должен быть удобным и безопасным для работы. Существует много видов сварочных столов, но для комфортного использования, любой вид должен отвечать некоторым требованиям:

У рабочего места обязательно должна быть вытяжка. При работе со сваркой выделяется много вредной пыли и газов, поэтому через вытяжку воздух должен очищаться, чтобы не навредить здоровью.

На рабочем месте, с торца стола обязательно должен быть вентилятор. Расположить его лучше на высоте 150 см.

Края сварочного стола должны быть покрыты медным материалом.

Для освещения изготавливается самодельная система, с мощностью не более 36В.

В столе для сварки обязательно нужно встроить место для хранения электродов и еще одно место для других необходимых инструментов.

Один закрывающийся отдел, где будут храниться инструменты, которые редко используются.

Неотъемлемая часть стола для сварки — заземление.

Далее требуется сделать чертеж сварочного стола с размерами и приготовить все необходимые инструменты.

Инструкция изготовления сварочного стола своими руками

Верхняя крышка будет изготавливаться для сварочного стола из профильной трубы, с сечением 0.5 на 0.5 см. у края и 0.3 на 0.3 см на внешней стороне. Разрезать трубу лучше болгаркой. Приготовленные части скрепляют с помощью сварочного аппарата. Окантовка крышки будет из профиля 0.5 на 0.5 см. прямоугольной формы

Внутренняя часть закладывается профилем 0.3 на 0.3 см. Трубы прикрепляются сваркой таким образом, что получается решетка, швы зачищаются.

Далее делаем ножки, их можно смастерить из трубы 0,25 на 0,25 см. Всего нужно нарезать 4 штуки, далее привариваем их к основанию стола. Чтобы было легче понять, что и как делать, для наглядности посмотрите фото сварочного стола.

Для дополнительной жесткости делаем пояс по периметру стола, на высоте 30-40 см от пола. Это необходимо, чтобы при работе стол прочно стоял и не шатался.

Колеса для более удобной транспортировки сварочного стола. Достаточно будет всего 2 колесика, которые можно взять от старой тележки.

Место для хранения инструментов. Нишу рекомендуется изготавливать из ДСП или фанеры. По желанию можно применить металлический лист. Прикрепляется ниша внизу стола.

Кожух для мусора делается из металлических листов, любой толщины.

Готовый стол для сварки по желанию можно покрасить специальной краской для металла.

Рядом с рабочим столом обязательно должна находиться емкость с водой, ведь работа со сваркой огнеопасная. Также поверхность пола рядом со сварочным столом, на расстоянии 1.5 метров, должна покрыта негорючим материалом.

Если соблюдать инструкцию, как сделать сварочный стол и применять данные советы на деле, то у вас все получится.

Рабочая поверхность стола

Для столешницы не желательно ее изготовление в слитом виде. Лучше, когда она сваривается из профтрубы по размерам 60×40×2 мм. Решетка внутри рамы выполняется из профиля с размерами 30×30×1,2 мм (также можно применять 8 или 10 швеллер).

Элементы деталей нарезаются обычной болгаркой, торцы срезов необходимо зачистить от заусениц. Сначала заготавливается внешняя рама с максимально идентичными диагоналями.

Профили для внутреннего размещения нарезаются непосредственно по проему готового каркаса. После, их вставляют приблизительно на 30-50 мм друг от друга. Швеллера накладывают поверх рамы.

Разновидности столов для сварки

В зависимости от сложности и частоты выполняемых работ выбирается конструкция стола для сварки. При периодическом выполнении несложных операций выбирается простой вариант. Для ремонта и изготовления сложных конструкций потребуется сборочно-монтажный полупрофессиональный вариант.

Простой стол для сварочных работ

Такие конструкции прочны, легко изготавливаются, удобны для работы. Основой конструкции служит жёсткая рама, к которой приварены 4 стойки из профильной трубы или уголка. Внизу, на расстоянии 20 см от пола, они скреплены поперечинами. Сверху установлена столешница с пазами для струбцин. К раме со столешницей приваривается кронштейн для сварочного кабеля, а под ней не лишним будет поддон для сбора мусора. Сбоку можно поместить тумбу с полками для складывания крупногабаритной оснастки. Рядом с ней устанавливается подставка для ёмкости с водой.

Простые сварочные столы легко изготавливаются и удобны для работы

Полупрофессиональный стол сварщика

Это более сложная конструкция, укомплектованная дополнительным оборудованием. По удобству работы она не отличается от простого типа, но с установленными металлообрабатывающими головками для сверления, фрезерования, шлифования и других операций. Возможна установка встроенных вентиляционных систем и воздуховодов. Опорные стойки полупрофессиональных столов крепятся к полу с помощью анкерных болтов или заделываются в бетон. Наличие вращающейся столешницы позволяет сваривать сложные конструкции с одного места. Для установки инвертора предусмотрена поворотная площадка. В комплект также входят съёмные тисы и струбцины разного размера.

По удобству работы полупрофессиональный стол не отличается от простого, но укомплектован дополнительным оборудованием
