Газконтроль в газовой плите — что это?

Газ-контроль в современных газовых плитах: как это работает? 30.01.2020


При эксплуатации варочной панели важна безопасность. В особенности это утверждение касается газовой плиты. Утечки могут привести к пожароопасным ситуациям, поэтому производители заботятся о страховке. Многие модели оснащены защитным механизмом, который называется газ-контроль. Сегодня мы расскажем о том, как система контроля помогает избежать несчастных случаев и что делать при её неисправности. Читатели, которые посчитают, что доводы о необходимости функции недостаточно весомые, найдут информацию об отключении системы в конце статьи.

1. Что такое газ-контроль?

Газ-контроль — это технология, которая позволяет исключить утечку газа. Механизм с датчиком отключает подачу «голубого» топлива всякий раз, когда огонь в горелке тухнет. Время отмены подачи топлива варьируется в зависимости от модели и производителя и обычно составляет порядка пяти секунд.

С такой системой Вы можете быть спокойны. Если конфорку зальет выкипевшая вода, убежавшее молоко или задует ветром — во всех этих ситуациях технология будет оберегать вас и ваше имущество. Функция газ-контроль делает эксплуатацию безопаснее. Нет нужды находиться на кухне во время готовки. Хозяева могут пользоваться техникой без волнений об утечках и сопутствующем ущербе.

2. Принцип действия газ-контроля.

Основу данного механизма составляют две детали:

— Термопара — перекрывается подача газа при остывании самой термопары; — Клапан — отключает подачу газа при возникновении опасности. Он закрывается по истечении пяти секунд после непреднамеренного тушения газовой горелки.

Электромагнитный клапан начинает пропускать топливо всякий раз после включения плиты. Он должен получать постоянный сигнал, в противном случае он закрывается. За передачу сигнала отвечает термопара. Она нагревается от пламени, намагничивает клапан и держит его открытым. Если же пламя тухнет, термопара моментально остывает, электричество пропадает — и клапан больше не может получать сигнал, поэтому сразу же перекрывает подачу топлива.

3. Причины и признаки поломки.

Производители принимают ряд мер, чтобы сделать невозможным использование газовой плиты с вышедшим из строя газ-контролем. Если одна из деталей механизма сломается или износится, конфорка будет постоянно выключаться.

Если в Вашей плите прекратилась подача газа, это главный признак того, что неисправен газ-контроль конфорок. Симптомов может быть несколько: конфорка может тухнуть при готовке или сразу после отпускания ручки, также может увеличиться время включения.

Наиболее вероятная причина — износилась термопара или вышел из строя электромагнитный клапан. Это ключевые детали в работе системы прекращения подачи газа. Если одна из комплектующих не работает, нужно заменить ее, чтобы механизм снова начал функционировать.

Починкой механизма газ-контроля и других неисправностей плиты должен заниматься только сотрудник сервисной компании. Техника с неработающим газ-контролям опасна для окружающих. Как только Вы обнаружите проблемы в работе конфорке, обращайтесь за помощью к специалистам.

Перейти к выбору новой газовой плиты!

Возможные неисправности, при которых не работает конфорка плиты

Мастера «РемБытТех» отремонтировали более 2500(!) газовых плит, у которых не зажигалась конфорка. По нашему опыту поломка связана либо с подачей газа, либо с неисправностью системы электроподжига. Наиболее частые неисправности собраны в таблицы. Эта информация поможет вам самостоятельно провести диагностику плиты и узнать примерную стоимость ремонта конфорки.

Поломки, связанные с подачей газа к горелке

Газ к конфорке не идёт или по каким-то причинам перекрывается системой газ-контроль.

ПризнакиПоломкаРемонт или замена
Конфорка газовой плиты загорается и сразу гаснет после отпускания ручки. Неисправность в системе газ-контроля. Вышла из строя термопара с датчиком пламени или электромагнитный клапан. Из-за этого плита перекрывает газ, и пламя тухнет.

Необходима замена термопары, электромагнитного клапана или всей системы газ-контроля в сборе.

Датчик температуры газ-контроля плохо попадает в пламя. Такое происходит, если вы самостоятельно меняли термопару или чистили горелку конфорки и задели датчик.Требуется регулировка датчика термопары газ-контроля.
Конфорка плохо горит, стала тухнуть при отпускании ручки или перестала зажигаться совсем. Произошло засорение форсунки сопла горелки. Из-за загрязнения пищевыми остатками газ плохо поступает в конфорку через отверстие, как следствие – пламя слабое. Датчик газ-контроля не фиксирует нагрев и перекрывает подачу газа.

При сильном засорении сопла конфорка может не зажигаться.

Нужно провести чистку или замену форсунки.

Ручка включения конфорки плохо проворачивается, конфорка не загорается.

Заклинило газовый кран, и ручку горелки не получается повернуть на максимум. Обычно проблема возникает из-за попадания мелких частиц (сор, нагар) в механизм крана или высыхания смазки.

Требуется разборка газового крана, прочистка и смазка. В исключительных случаях выполняется его замена.

Все горелки плиты не загораются или зажигаются, но горят плохо и гаснут.

Переход на газ более низкого давления. Например, при переходе на газ из баллонов.Необходимо заменить
форсунки горелок на другие, рассчитанные на более низкое давление (у них более широкое соплом жиклёра).

Неисправности, связанные с отсутствием элекроподжига у конфорки

При неполадках автоподжига, горелка будет загораться от спички, но не включаться в автоматическом режиме.

ПризнакиПоломкаРемонт или замена

Конфорка газовой плиты плохо зажигается автоподжигом или не поджигается вовсе. Если зажечь спичкой, то все работает штатно.

Искра электроподжига на неработающей горелке слабая, бьёт в сторону или отсутствует совсем.

Неисправность свечи электроподжига (разрядника). Мастера «РемБытТех» сталкивались с четырьмя видами неполадок свечи горелки:

  • засорением жиром и продуктами горения – в этому случае искра слабая;
  • окислением стального стержня свечи из-за попадания влаги – также искра еле заметна и плохо зажигает газ;
  • повреждением керамической изоляции свечи, когда искра нормальная, но бьёт в сторону;
  • повреждением шнура питания свечи или пробиванием его изоляции на массу (шнур залило чем-то из еды, он прилип к корпусу плиты и его пробивает через эту грязь и изоляцию на корпус) – в таком случае искры на горелке совсем не будет.
Требуется проверить свечу:

  • если она целая и только загрязнилась или окислилась – мастер очищает свечу;
  • если провод питания свечи прилип к корпусу и пробивает на массу – мастер очищает его от грязи, обычно этого бывает достаточно;
  • в остальных случаях (повреждения изоляции свечи или проводки к ней) производится полная замена свечи со шнуром питания в сборе.

Ни одна из конфорок плиты или панели не работает.

Искры нет на всех горелках или она слабая и с желтым окрасом.

Поломка блока автоподжига, отвечающего за генерацию искры.

Нужно заменить блока электроподжига.

При включении горелки нет искры, но при поджиге спичкой конфорка загорается.

Неисправность кнопки поджига. Кнопка выходит из строя из-за окисления контактов (при попадании в них влаги, мелкого мусора) или механического повреждения.

В случае, если контакты кнопки окислились – их зачищают. При механических повреждениях производится замена кнопки.

Искры нет на всех конфорках, но с помощью спички газовая плита или панель зажигается нормально. Обрыв проводки к блоку электроподжига. Характерен для частных домов, где проводку перегрызают грызуны-вредители (мыши, крысы).Требуется восстановление проводки.

Неработающий газ контроль конфорок что это может быть?

Как уже упоминалось, большинство проблем с функционированием системы контроля подачи газовой смеси приходится на работу термопары.

Некоторые элементы газ-контроля требуют строгой юстировки.

Чаще всего это проявляется следующим образом:

  • Существенно возросшее время поджига.
  • Полная невозможность зажечь пламя.
  • Самопроизвольное затухание при установившемся режиме горения.
  • Продолжение поступления газовой смеси при отсутствии огня.

Рекомендуется привлекать для ремонта газовой плиты специалистов.

Причин этому может быть несколько: загрязнение или смещенное положение термопары, износ клапана или заклинивание крана.

В ряде случаев может помочь очистка термоэлектрического датчика (выступающий стержень около рассеивателя). Также имеет смысл проверить ход ручки крана – иногда под нее попадают посторонние предметы, из-за чего она не может открыть клапан. В любом случае неполадки в газовом оборудовании должен исправлять только допущенный специалист!

Соблюдайте правила эксплуатации печи.

Можно ли отключить газконтроль

Алгоритм системы разработан людьми. Они же могут его изменить при желании. Однако необходимо помнить: несанкционированное вмешательство в работу газовых приборов влечёт за собой ответственность вплоть до уголовной.

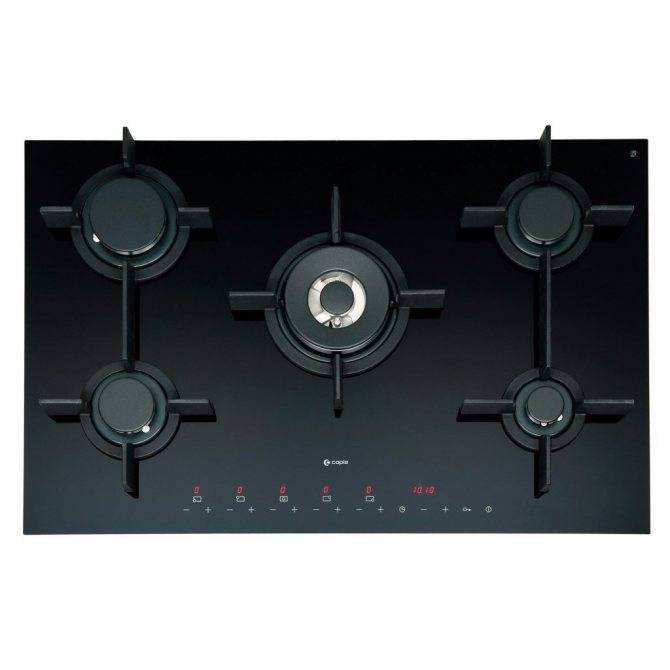

@caple.co.uk

Если действительно принято решение отключить газконтроль, специалист выполнит эту работу квалифицировано с отметкой в акте и соблюдением всех требований безопасности. Порядок отключения:

  • обеспечить проветривание помещения;
  • перекрыть доступ газа;
  • вынуть вилку из розетки;
  • снять верхнюю панель;
  • открутить термопару от электромагнитного клапана;
  • сместить задвижку и изъять пружину, обеспечив свободный доступ газа;
  • всё собрать в обратной последовательности.

Таким образом прекратится работу электромагнита, исключив подачу напряжения с термопары.

Любое изменение технических условий или конструкций грозит трагичными последствиями. Нет смысла экономить на приборах, деятельность которых связана с опасными источниками энергии, тем более «улучшать» их работу.

Газ-контроль в газовой плите: что это такое?

Функция отвечает за безопасность при использовании газовой кухонной плиты. Если пламя из конфорки погаснет, то сработает блокировка подачи газа. В первых моделях с такой функцией контроль осуществлялся на одновременную блокировку подачи для всех разветвлений. Новые технологии предоставляют возможность перекрыть только ту конфорку, у которой погасло пламя.

Если ваша плита оборудована данной системой, можно не стоять постоянно у конфорки во время приготовления пищи. Если пламя потухнет, газ автоматически перестанет поступать в конфорку. Тем не менее функция не дает 100% гарантии, поэтому старайтесь не уходить из дома, оставив работающую плиту.

Почему газовая плита коптит: ищем причину

В стабильно работающей  газовой плите пламя выглядит равномерным, однородного голубого цвета. Если процесс горения нарушается, язычки пламени приобретают красную или ярко-желтую окраску. Это говорит о недостатке кислорода или о неполном сгорании топлива. Так или иначе, именно красно-желтые всполохи являются виновниками появления копоти.

Практика показывает, что у коптящих проблем есть два явных источника: некачественный газ и ненормальное давление. Если в голубом топливе содержится большое количество серы, это всегда дает густой черный дым. Примерно то же самое происходит на фоне слишком высокого давления. Чаще всего это проблема плит, подключенных к баллону со сжиженным газом.

Однако, такие проявления могут быть вызваны и поломками. Основным неисправным узлом является горелка.

Тут может произойти следующее:

  • засор форсунок. Тут требуется очистка. В некоторых случаях придется заменить форсунку в соответствии с типом используемого газа (баллон либо сеть);
  • деформация рассекателя. Дело в том, что в современных плитах используются силуминовые рассекатели пламени. На фоне длительной интенсивной эксплуатации этот сплав может деформироваться. Поврежденный узел меняется на новый.

Критерии выбора кухонной плиты

Рассмотрим особенности газовых плит, которые не касаются их технических характеристик, а относятся исключительно к конструкции.

Дизайн, наполнение, расположение элементов не менее важны, чем мощность или количество рабочих режимов.

Если вас интересует прибор для сезонного использования на даче, даже не заходите в отдел дорогой техники – портативная плитка с подключением к газовому баллону удовлетворит ваши потребности и прослужит долго

Для постоянного применения необходимо выбирать надежный функциональный агрегат проверенной марки. Для этого можно почитать обзоры и отзывы, в большом количестве размещенные в сети.

При покупке с точки зрения конструкции обратите внимание на такие критерии, как:

  • размеры плиты в целом и варочной поверхности в частности;
  • объем духового шкафа;
  • комплект принадлежностей для духовки;
  • расположение панели управления;
  • расположение патрубка для подключения к газу;
  • возможность замены горелок для работы от баллонного газа;
  • количество и размеры конфорок.

Любая неучтенная мелочь в дальнейшем может вызывать дискомфорт и неудовлетворение работой плиты, поэтому постарайтесь все продумать заранее.

Что такое газконтроль в газовой плите

Любые виды энергии могут представлять опасность для жизни человека. В связи с этим была разработана защита, своевременно реагирующая при возникновении аварийных ситуаций бытового характера:

  • если прекращается подача газа, и конфорки перестают гореть;
  • задувается пламя сквозняками или попадает пища на горелки;
  • случайное вращение ручек, к примеру, детьми.

Термопара

Термоэлектрический преобразователь представляет собой два отрезка проволоки из различного металла, сваренных между собой. При нагреве этого спая возникает разность потенциалов, обеспечивающих протекание тока.

Электромагнитный клапан

Состоит из электромагнита с сердечником. Ток термопары поступает на катушку. Стержень втягивается, сжимая пружину и обеспечивая беспрепятственное поступление топлива.

Кран

В корпусе имеется конусная бронзовая втулка и спираль. При повороте ручки обеспечивает приток топлива к конфоркам.

При возникновении пламени на горелке происходит нагрев датчика термопары, находящегося в зоне огня. За счёт возникновения разности потенциалов по проводникам начинает течь ток к катушке электромагнита.

Образуется магнитное поле, воздействующее на сердечник. На нём имеется заслонка. Она втягивает его, преодолевая усилие пружины и обеспечивая свободный доступ газа.

Как работает газконтроль в газовых плитах

Газконтроль, независимо от того подводится ли он на всю плиту или под отдельные её элементы, значительно не отличается своим устройством. Он включает в себя следующие составляющие:

  • термопара;
  • электромагнитный клапан.

Термопара представляет собой соединение проволок из двух различных металлов. Они сплавлены друг с другом с одного конца, который выглядит как ровный шарик небольшого размера. При его нагреве возникает термоэдс, которая после преобразуется в электрический сигнал и передаётся на электромагнитный клапан, тем самым открывая клапан, что создаёт давление на кран конфорки и газ начинает поступать.

Если огонь затухает, то термопара теряет свою температуру, из-за чего сначала ослабевает, а затем и вовсе затухает электрический сигнал. Электромагнитный клапан может пребывать в открытом состоянии лишь при наличии сигнала, поэтому после его исчезновения он закрывается, и подача газа соответственно прекращается.

Если абстрагироваться от технического принципа работы и перейти к бытовому, то всё представляется в совокупности следующих действий:

  1. Необходимо на кнопку или повернуть с нажимом ручку (всё в зависимости от способа реализации газконтроля) – это откроет подачу газа.
  2. Зажечь огонь автоподжигом или спичками, удерживая кнопку газконтроля в нажатом состоянии. На прогрев термопары требуется несколько минут, после чего кнопку можно отпускать. Если сделать это раньше, то газ потухнет, так как до электромагнитного клапана ещё доходит достаточный сигнал, позволяющий оставаться ему в открытом состоянии.

Газ-контроль конфорок в газовой плите, что это такое?

  1. Принцип действия
  2. Поломки
  3. по теме статьи

Однако у подобных плит есть один недостаток: газ имеет свойство воспламеняться и взрываться. Для повышения безопасности техники производители разработали функцию «газ-контроль».

Мы решили выяснить, что такое газ-контроль в газовой плите и как работает данная система.

Большинство современных моделей газовых плит и духовок имеют опцию газ-контроля

Поломки

Газ-контроль, как и любое другое устройство, со временем может выйти из строя. Отдельные части системы изнашиваются в процессе эксплуатации, что приводит к поломкам. Неисправность механизма определяется по следующим признакам:

  • прекращение подачи газа на конфорку;
  • подача газа при отсутствии пламени;
  • периодическое отключение горелки в процессе приготовления пищи;
  • увеличение времени розжига;
  • другие сбои и нарушения в работе механизма.

Неисправная газовая плита – потенциально опасный предмет. При обнаружении проблем в работе техники стоит незамедлительно обратиться к мастеру

Одна из основных поломок – прекращение подачи газа на конфорку. Причиной такой неисправности нередко выступает износ термопары. Замена этой детали поможет решить проблему. Поскольку ремонт газовой плиты является сложным процессом и требует определенных навыков, его стоит доверять только специалистам.

Чтобы система контроля подачи газа работала исправно, необходимо регулярно очищать поверхность плиты от остатков пищи и других загрязнений

Если на розжиг плиты стало уходить больше времени, причиной может быть загрязненная термопара. Чтобы устранить неисправность, нужно снять варочную поверхность и прочистить нагревательный элемент.

Неисправности возникают не только из-за износа или загрязнения термопары, но и по другим причинам:

  • износился электромагнитный клапан;
  • термопара установлена выше пламени;
  • ослабло соединение в системе контроля газа;
  • заклинил газовый кран.

Если у вас нет опыта ремонта газового и электрооборудования, не стоит рисковать и разбирать прибор. Лучше вызвать мастера, который поможет наладить работу механизма.

Некоторые владельцы газовых плит прибегают к различным ухищрениям, чтобы уменьшить время розжига: к примеру, фиксируют рукоятку крана розжига в необходимом положении и искусственными путями создают механическое давление клапана на кран подачи газа. Иногда это дает свои результаты. Однако нужно понимать, что попытка самостоятельного ремонта газовой плиты может иметь нежелательный исход, причем вся ответственность за возможные последствия переходит с газообслуживающей организации на вас.

Обычно система контроля газа работает бесперебойно и обеспечивает вашу безопасность. На сегодняшний день практически все производители («Гефест», Gorenje, Siemens, Electrolux и др.) предлагают газовые плиты с названной функцией. Модели могут иметь «газ-контроль конфорок», «газ-контроль духовки» или обе функции одновременно. Различают также электрический и ручной розжиг.

Перед покупкой плиты проверяйте наличие опции контроля газа не только на варочной панели, но и в духовом шкафу, поскольку разные модели газовых плит имеют различное оснащение

Отдавайте предпочтение проверенным производителям и крупным торговым салонам, которые имеют лицензию на установку и обслуживание бытовой техники.

Особенности системы контроля газа

Особенности устройства таковы, что если срабатывает контроль газа, то розжиг выполняют повторно. Плиты с такой системой имеют некоторую особенность, для нагревания термопары требуется до 5 секунд, но есть модели, в которых необходимо больше времени. Поэтому необходимо удерживать ручку включения конфорки в необходимом положении, в противном случае холодная термопара будет тушить пламя. Этот недостаток является неудобным в эксплуатации, но компенсируется создание повышенной безопасности. По истечении нескольких лет пользования, рукоятку необходимо удерживать дольше, чем вначале эксплуатации. Самой основной причиной этому является накопление грязи на термопаре, эту проблему можно устранить обычной чисткой. В некоторых случаях фиксируют рукоятку краника, и не нажимают её вручную, или другим путем оказывают давление на клапан, который перекрывает топливо. Даже при положительных результатах, не стоит рисковать, лучше обратиться к специалистам для проведения ремонтных работ, так как самостоятельные действия могут быть опасными, газ имеет свойство взрываться. Чтобы не допустить ошибку при покупке, необходимо прочесть инструкцию, и спросить у продавца о времени розжига духовки или плиты. Многие крупные сети предлагают лицензионную установку оборудования, это помогает избежать недочетов, и снять с себя ответственность.

Чтобы избежать проблем с поломкой оборудования необходимо обеспечивать устройству регулярный уход, периодически чистить термопары, протирать панели, где располагаются рукоятки для подачи топлива, так как они могут загрязняться жиром. Со временем детали могут изнашиваться, не стоит пренебрегать их ремонтом, в целях своей же безопасности необходимо привести устройство в правильное рабочее состояние. При приобретении плиты с системой контроля топлива, необходимо потребовать гарантию на данный товар, чтобы в случае поломки обратиться к специалистам, не прибегая к самостоятельному обслуживанию. Перед тем как выбрать модель прибора, необходимо прочесть отзывы, изучить все доступные функции, и узнать правила эксплуатации.

Регулирование пламени в конфорках плиты

Отладить нормальную работу конфорки необходимо в случаях, когда пламя теряет свою эффективность и качества. Настройкой газовой плиты также должен заниматься специалист. Но понимание алгоритма этого процесса будет полезным для любого пользователя.

Для начала стоит уяснить, как выглядит правильно горящее пламя плиты. Огонь должен быть голубого цвета. Интенсивное ярко-голубое свечение – верный признак того, что плита работает корректно и не нуждается в отладке. Желтое, оранжевое или красное пламя свидетельствует о неправильном составе горючей смеси. В этом случае явно не хватает воздуха, его приток необходимо увеличить.


Искры и отрыв пламени – еще один признак недостаточного количества воздуха в горюче смеси для конфорки. Коррекция состава проходит путем работы со специальным винтом

Для изменения газо-воздушной смеси, поступающей в конфорку, необходимо отрегулировать работу воздушных заслонок, которые обычно находятся возле каждой горелки.

Непосредственная настройка проходит так:

  • после отключения плиты от газовой системы необходимо получить доступ к регулировочным механизмам под специальной перегородкой или в ручке-регуляторе газа;
  • плита вновь подключается к магистрали, осуществляется поочередная подача газа к каждой конфорке;
  • объем воздуха, поступающего в смеситель, корректируется с помощью поворота специального винта;
  • как только пламя в каждой конфорке приобретает правильный цвет, можно вновь отключать плиту, проводить ее обратную сборку и подсоединение к магистрали.

При настройке плиты может потребоваться работа с клапаном контроля газа и его термопарой. Если пламя регулярно гаснет при минимальном уровне подачи топлива, возможно, проблема таится именно в газ-контроле. Принцип работы этой опции базируется на специальном датчике, который реагирует на энергию, выделяющуюся в процессе горения. Если пламя неожиданно угасает, сенсор термопары остывает, что служит сигналом к прекращению подачи газа.


Простая работа маленького датчика может предотвратить ужасные последствия. Поэтому рабочую поверхность плиты и ее детали необходимо поддерживать в чистоте

Однако окислительные процессы и снижение чувствительности датчика из-за попадания жидкостей или образования налета из пищевых отложений могут спровоцировать некорректное перекрытие газа вне аварийной ситуации. Поэтому и плиту, и этот блок стоит поддерживать в чистоте, при необходимости вызывать мастера для зачистки.

Если же вы столкнулись с непривычно шумной работой конфорки, рекомендуем выяснить причину шума конфорки и способами устранения.

Устройство и принцип работы

Суть работы газ-контроля предельно проста — если огонь чем-то тушится случайно или нет, то газ перестает поступать на конфорку, предупреждая тем самым его утечку и накопление в квартире. Самыми популярными причинами непреднамеренного затухания огня считается сквозняк или выкипевшая жидкость.

Но как система додумывается о том, что огонь потух? На самом деле, устройство газ-контроля предельно простое. Главной частью можно назвать термопару — это две сплавленные металлические проволоки из разных материалов, конец которых выведен к конфорке, а именно к огню.

Во время поворота ручки плиты огонь включается, проволока нагревается и создает электромагнитное поле — на этом основан принцип работы термопары газовой плиты.

Это поле влияет на магнит, с которым связана ручка плиты. Магнит воздействует на пружинку, открывая клапан подачи газа. Если же огонь вдруг прекратится, то проволока больше не будет нагреваться, а значит, и создавать электромагнитное поле. Клапан газ-контроля без действия магнита просто закроется, а подача газа прекратится.

Если это произошло, то достаточно просто повторить розжиг. Для того чтобы термопара снова нагрелась, потребуется от 5 до 20 секунд. Все это время придется удерживать ручку конфорки в нужном положении, иначе холодная термопара снова потушит пламя.

Если раньше термопара подключалась в целом к варочной панели, то сейчас отдельно к каждой конфорке. Если одна конфорка перестала работать из-за поломки системы газового контроля, то остальные будут способны приготовить ужин.

Устройство достаточно простое, но проверенное, поэтому сбои в работе возникают крайне редко

Важно и то, что работа газ-контроля полностью автономна и не требует электричества — это обеспечит бесперебойную защиту квартиры даже при отключенном свете

Зачем газовой плите термопара?

Газ в горелке плиты разжигается спичками, ручной пьезозажигалкой либо встроенным электроподжигом. Потом пламя должно гореть само без участия человека, пока топливо не будет перекрыто вентилем.

Однако нередко огонь на газовой варочной панели или в духовке гаснет в результате порыва ветра либо выплеска воды из закипевшей кастрюли. И тогда, если рядом в кухне никого нет, метан (либо пропан) начинает поступать в помещение. В итоге при достижении определенной концентрации газа происходит хлопок с пожаром и разрушениями.

Термопара контролирует в горелке наличие открытого огня, а при его отсутствии в течение полуминуты–минуты перекрывает подачу газ, чтобы предотвратить трагедию

Рабочая функция термопары – контроль наличия пламени. Пока газ горит, температура на кончике контрольного устройства доходит до 800–1000 0С, а нередко и выше. В результате возникает ЭДС, которая держит газовый электромагнитный клапан на патрубке к горелке в открытом состоянии. Конфорка работает.

Однако при исчезновении открытого огня термопара перестает выдавать ЭДС на электромагнит. Происходит перекрытие крана и подачи топлива. В итоге газ не попадает в кухню, не скапливаясь в ней, что и исключает возникновение пожара от подобной нештатной ситуации.

Термопара – это простейший температурный датчик без каких-либо электронных устройств внутри. В нем нечему ломаться. Он может лишь прогореть от длительного использования.

С полным набором датчиков, предназначенных для контроля и безопасности работы газовой колонки, ознакомит следующая статья, полностью посвященная этому интересному вопросу.

Прогорание термопары обычно происходит лишь в газовых котлах и бойлерах, работающих постоянно. В газовых плитах рассматриваемые термодатчики газконтроля служат до замены по 20–30 лет

Среди достоинств термопар:

  • простота устройства и отсутствие ломающихся механических или перегорающих электрических элементов;
  • дешевизна прибора – порядка 800–1500 рублей в зависимости от модели газовой плиты;
  • длительный срок эксплуатации;
  • высокая эффективность контроля температуры пламени;
  • быстрое перекрытие газа;
  • простота замены, которую можно выполнить своими руками.

Сколько-либо значимый недостаток у термопары один – сложность ремонта прибора. Если термопарный датчик неисправен, то его проще заменить на новый.

Чтобы отремонтировать подобное устройство, необходимо сварить или спаять при высокой температуре (около 1 300 0С) два разных металла. В быту дома добиться таких условий крайне сложно. Гораздо проще под замену купить новый контрольный блок для газовой плиты.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
