Значение термопары для газовой плиты

Возможные неисправности и методы их устранения

Если при нажатии кнопки подачи газа горелка включается и тут же гаснет, это говорит о неисправности термопары. Также это может быть результатом плохого контакта преобразователя с электромагнитным клапаном.

Ремонт неисправности термопары газового котла заключается в следующем:

  • извлекают конец термопары, открутив гаечным ключом прижимную гайку, при помощи которой преобразователь прикрепляется к клапану;
  • если при осмотре обнаруживается наличие загрязнений или окислов, зачищают место контакта мелкой шкуркой;
  • далее при помощи мультиметра проверяют работоспособность устройства.

Если при проверке датчик показывает напряжение 50 мВ, можно попробовать запустить котел. Если проблема осталась, и горелка гаснет, это может свидетельствовать о неисправности электромагнитного клапана.

В случае если клапан в рабочем состоянии, следует обеспечить корректное соединение преобразователя с клапаном: найти соответствующее положение прижимной гайки для оптимального контакта.

Следует знать, что если преобразователь газового котла вышел из строя, прибор не подлежит восстановлению. Здесь необходимо выполнить замену термопары, установив вместо нее новый образец. Продукция этой категории предлагается множеством отечественных и зарубежных производителей, среди которых «Арбат», Жуковский завод АОГВ, концерн Honeywellи другие промышленные компании. Ценовой диапазон на это устройство варьируется в пределах 600-2000 р.

Основные сферы применения термопар – автоматика газового оборудования, установки литейной промышленности и множество других направлений производства. На базе этого прибора разработан целый ряд терморегуляторов и термометров бытового и промышленного назначения. В руках народных умельцев термоэлектрический преобразователь может стать основой для мини электростанции, его используют для создания зарядных устройств, при помощи которых можно заряжать маломощные устройства от открытого огня, в том числе, и от костра.

Термодатчик в котле

Все датчики подключаются к приборам обогрева по схожей схеме. Электрод из сплавов размещается возле главной горелки или фитиля, а проводник соединяется с подающим газ в систему АОГВ (Аппарата Отопительного Газового Водогрейного) электромагнит.

Рассмотрим принцип работы термопары газового котла на примере АОГВ.

  1. Человек нажимает клавишу подачи газа, открывая электромагнитный клапан котла.
  2. Одновременно он включает пьезоэлектрический разжигатель. Возникает искра на запальнике.
  3. В зависимости от модели клавиша подачи удерживается от 5 до 30 секунд. За это время пламя фитиля прогревает электрод измерителя.
  4. После нагрева появляется постоянный ток. Далее пользователь отпускает кнопку, но за счет работы катушек индуктивности клапан удерживается от закрытия возникшим напряжением. Подача не прекращается.

Предположим, что огонь по какой-то причине потух. Термоэлемент больше не нагревается, электродвижущая сила ослабевает и пропадает совсем. Следом за этим выключается электромагнит, отпуская пружину. Автоматический клапан захлопывается и перекрывает поступление газового горючего.

Рекомендации по безопасности

Газ-контроль – термопара – устройство, которое отвечает не только за качественную работу, но и за безопасность. Чтобы во время эксплуатационного периода негативные факторы никак не проявляли себя, рекомендуем взять на заметку несколько советов:

  1. Отдавайте предпочтение устройствам, которые укомплектованы толстой проволокой.
  2. Старайтесь не нагружать систему резкими температурными перепадами.
  3. Во время пользования следите за тем, чтобы проволока не колебалась и не была слишком натянута.
  4. Все датчики должны работать стабильно.

Подача газа в газовой плите осуществляется непрерывно, пока вы не примените алгоритм: включить/выключить. Устройство термопара в Москве и за её пределами стремительно набирает популярность, поскольку оно снижает к минимуму любые негативные последствия. Если нет источника нагрева – газ автоматически будет отключён.

Плита гаснет после включения духовки, исправление

Бывает так, что варочный стол электрической плиты вполне исправно работает, но сразу гаснет, как только включается духовой шкаф. Причин такого поведения техники не так много и о всех из них я расскажу ниже.

Неисправен сам духовой шкаф

Проще говоря, духовка замыкает, что выбивает автомат, соответственно не работает вся плита. Причины короткого замыкания могут быть разными и об этом далее. Если это произошло, прибор сразу отключают от сети. Далее надо заняться проверкой проводки на предмет повреждений.

Плохая изоляция контактов

Это ведет к соприкосновению контактов между собой или на определенном участке с металлическими частями корпуса. Надо восстановить изоляцию или заменить провода. Для полной проверки стоит осмотреть состояние изоляции и контакты всех проводов, в том числе с переключателем мощности, патроном подсветки.

Изношена проводка на ТЭНе

Чаще всего в процессе длительной эксплуатации от нагревателя отрывается перегоревший фазный провод. Он контактирует с металлическим корпусом, как и в предыдущем случае это приводит к короткому замыканию. Решением становится зачистка и фиксация провода на тэне. Есть смысл проверить все провода, идущие на нагреватель духовки, во избежание повторения проблемы.

Дополнительно можно проверить сам нагреватель на пробой, возможно, он сам поврежден. На практике бывает так, что причиной проблем становится неправильное хранение техники. Если на тэны попал конденсат и они влажные, будет происходить выключение  плиты. Обычно нагреватели просушивают, для чего включают прибор часов эдак на пять.

Неисправен управляющий модуль

Электронная начинка с функциями управления – неотъемлемый атрибут почти любой электрической плиты. Если есть неисправность, это тоже приводит к короткому замыканию. Ремонт сводится к замене старого модуля на новый, что следует доверить специалисту.

Что-то неисправно вне плиты

В окружении прибора тоже полно электрических штук, которые могут ломаться при некоторых благоприятных обстоятельствах.

Автомат в квартире не рассчитан на нагрузку, которую создает духовка

Тут наблюдается знакомая картина, – при включении духовки автомат выбивает и не работает весь прибор. Проблема моет быть гораздо шире: неправильное подключение плиты, особенно клемм, некорректно выбранный питающий кабель. Есть смысл проверить, как именно подключена техника с ориентиром на указания инструкции по эксплуатации.

Когда по этой части монтажа все в норме, надо поставить более мощный автомат. Хотя и это не всегда помогает, все-таки электрика – штука тонкая.

Возможно, придется тянуть отдельную проводку, так как старая по материалу и сечению не соответствует мощности прибора, и ставить дополнительный автомат для плиты.

Более мощное устройство спасает не всегда, кроме того, при иных обстоятельствах такой шаг может привести к печальным последствиям. В общем, все зависит от ситуации. Обратитесь к толковому электрику.

Отмечу, что иной раз даже самый мощный выключатель отрабатывает свой срок службы и перестает держать свой штатный ток. Тут тоже спасет только замена.

Утечка тока

Нельзя исключать утечку тока. Этот момент можно проверить. Суммарный ток утечки практически всегда вызывает срабатывание автомата, благодаря чему плита отказывается работать.

Тут возможно три варианта:

  • если ток утечки выше 16 мА (напомню, что в быту чаще бывает так, что минимальный отключающий дифференциальный ток на УЗО с установкой рассчитан на 30 мА), надо копать в сторону неисправностей самого духового шкафа, о чем я говорил выше;
  • есть ток ниже 1 мА – без лишних церемоний меняем автомат;
  • если 5-10 мА, надо перебирать духовку и менять УЗО.

Что в итоге

В такой ситуации вырисовывается три варианта действий: либо полная переборка плиты при помощи профессионального электрика, либо ее замена (если гарантия не истекла), либо – прямой путь в официальный сервис.

Шутить с электричеством не советую, – если после включения духовки вырубает всю плиту, меры надо предпринять немедленно.

Отмечу, что среди всего вороха возможных причин чаще всего источником проблем становятся плохие контакты, плохое подсоединение, повреждение питающего шнура, перелом провода земли и прочее, именно сюда надо рулить в первую очередь.

Устройство и принцип работы

В основе работы термопары лежит термоэлектрический эффект Зеебека. Согласно нему, на концах соединенных последовательно проводников из разных металлов при условии, что их контакты находятся под разной температурой, возникает термо-ЭДС (ТЭДС).

То есть необходимо наличие двух разных по составу проводников, которые способны выдерживать сильный нагрев, и высокотемпературное тепло (в рассматриваемом случае от сгораемого природного газа) в точке их соединения.

В большинстве пар возникающая между холодным и горячим контактами электродвижущая сила совсем мала и малоприменима. Но есть металлы и сплавы, совмещение которых дает до 4–5 мВ/100 0С. А этого уже вполне достаточно для управления электромагнитом, контролирующим тот или иной затвор.


Термо-ЭДС в большинстве разновидностей термопар для газовых плит достигает 15–30 мВ, а для удержания электромагнитного клапана в открытом состоянии обычно хватает 5–10 мВ

Принцип работы термопар, вмонтированных в газовые плиты, предельно прост:

  1. Есть пламя – между контактами возникает ТЭДС, клапан на подаче газа в конфорку открыт.
  2. Нет огня – ТЭДС исчезает, клапан под давлением пружины закрывается и перекрывает газ.

Состоит термопара из двух термостабильных проводников длиной до полутора метров, которые на одном конце соединены пайкой или сваркой.

Именно этот кончик находится непосредственно в огне и нагревается от горящего газа. Второй конец прибора представляет собой пару контактов либо разъем для подключения к электромагнитному клапану.

Как ее проверить?

Безопасность вашего дома – исправный датчик термопары. Несколько раз в год термопаре необходима обязательная проверка и регулировка. Для этого приглашайте мастера, который сделает безопасный и точный анализ устройства.

Во время проверки показаний термопары учитывайте качество измерений самого устройства, систематически проверяя его работу.

Причины некорректной работы термопары:

  • неправильно проведенная спайка двух металлических стержней;
  • присутствие электрического шума;
  • вы чувствуете запах газа, происходит утечка;
  • термоэлектричество неоднородно.

Чтобы устранить эти проблемы, во время установки устройства следует:

  • выбирать термопару с толстой и большой проволокой;
  • не допускать температурного перепада;
  • не допускать натяжения и колебания металлической проволоки;
  • использовать датчик, который имеет рабочий температурный разброс.

Проверять исправность термопары нужно, следуя пошаговой инструкции.

  1. Термопара имеет два конца. При проверке один из них нужно нагреть пламенем от запальника, а второй – при помощи гайки закрепить на резьбу клапана (электромагнитного).
  2. Следующий этап заключается в ее отделении от котла. Потом нужно обеспечить стабильное пламя. Для этой цели также используется и газовая конфорка. Но эксперты советуют использовать пламя свечи.
  3. Кончик устройства погружается в пламя, он должен находиться на уровне примерно 1 см над пламенем. Здесь нужно помнить, что огонь нагревает устройство практически до половины, поэтому лучше держать его за кончик.
  4. Далее используется тестер, который определяет милливольты. Подключается он к выходному контакту и к корпусу самой термопары.
  5. Если термопара исправна, то через 30 секунд после нагрева результат будет составлять от 17 до 25 мВ. А вот если этот показатель не превышает минимальный порог, то это означает, что она неисправна.

О том, как заменить термопару на газовой плите, вы можете узнать далее.

Готовить на газовой плите или работающей на газу варочной поверхности так же просто, как на обычных электрических конфорках. Даже использование газового духового шкафа какие-либо проблемы вызывает крайне редко. Но у многих сразу встает вопрос о безопасности такого оборудования, ведь «голубое топливо» взрывоопасно.

Увидеть свое жилье разрушенным в результате взрыва газообразного горючего вряд ли кому хочется. Чтобы предотвратить подобную трагедию, применяется такое устройство, как термопара в газовой плите. Она представляет собой основной элемент системы контроля исправности самого популярного газового прибора.

Согласитесь, что в случае с природным газом теме снижения рисков пожаров и взрывов уделять приходится особое внимание. В представленном нами статье приведены и детально описаны правила эксплуатации бытового оборудования, перерабатывающего газ. полезную информацию мы дополнили ценными рекомендациями

полезную информацию мы дополнили ценными рекомендациями.

Устройство и принцип действия термопары

Действительно, постоянно находиться в зоне открытого пламени может далеко не каждый материал. Термоэлемент же изготовлен из металла, точнее, из нескольких металлов, поэтому высокой температуры не боится. При работе газовой котельной установки без него никак не обойтись, выход из строя термопары означает полную остановку агрегата и немедленный ремонт. Все дело в том, что термоэлемент работает совместно с электромагнитным отсекающим клапаном, перекрывающим вход в топливный тракт. Стоит только этой детали выйти из строя, как клапан закроется, подача топлива прекратится и горелочное устройство потухнет.

Чтобы лучше понять принцип работы термопары газового котла, стоит рассмотреть схему, представленную на рисунке.

Схема термопары

В основе этого принципа лежит следующее физическое явление: если надежно соединить между собой 2 разнородных металла, а потом место соединения нагревать, то на холодных концах этого спая появится разница потенциалов, то есть, напряжение. А при подключении к ним измерительного прибора цепь замкнется и возникнет постоянный электрический ток. Напряжение будет совсем небольшим, но этого вполне достаточно, чтобы в чувствительной катушке электромагнитного клапана возникла индукция и он открылся, позволяя топливу пройти к запальнику.

Соответственно, устройство термопары газового котла основано на описанном явлении, носящем название эффекта Зеебека. Две детали из различных металлов прочно соединяются между собой в одной или нескольких точках, при этом качество соединения играет большую роль. Оно влияет на рабочие параметры элемента и долговечность его эксплуатации. Место соединения и будет той самой рабочей частью, помещаемой в зону открытого огня.

Поскольку для изготовления термоэлементов применяется множество различных пар металлов, не вдаваясь в подробности, отметим, что в термопаре для газового котла используется пара хромель – алюминий. К холодным концам этих металлов приварены проводники, заключенные в защитную оболочку. Второй конец проводников вставляется в соответствующее гнездо автоматики агрегата и закрепляется с помощью зажимной гайки.

В процессе розжига запальника и горелки газового котла для подачи топлива мы открываем электромагнитный клапан вручную, нажимая на его шток. Газ попадает на запальник и поджигается, а термопара находится рядом и нагревается от его пламени. Спустя 10—30 сек кнопку можно отпускать, так как термоэлемент уже начал вырабатывать напряжение, удерживающее шток клапана в открытом состоянии.

Когда самостоятельная работа невозможна?

Если все предварительные манипуляции оказались безуспешными, значит проблема в самом датчике или в клапане. В обоих случаях термопара для газовой плиты должна быть заменена.


Неисправность электромагнитного клапана устранить не получится, необходима его замена.

Несмотря на кажущуюся простоту этого прибора контроля менять его самостоятельно не рекомендуется. Это система безопасности, и ставить благополучие семьи на «авось» не следует.

Каждая мелочь влияет на работу всего оборудования. К тому же после установки термопары следует провести ее тестирование. А это можно сделать только с использованием оборудования, которого не бывает в личном пользовании.

Как и в каких случаях ее можно восстановить

Термопара устроена таким образом, что любые повреждения или загрязнения могут снизить выдаваемое ею напряжение ниже критической отметки. Очень частой причиной неисправной работы является нагар или слой сажи на ее рабочей (нагреваемой) части. Чтобы восстановить термопару, достаточно почистить ее мягкой щеткой или ваткой и спиртом, не допуская при этом царапин и прочих повреждений. После очистки стоит заново произвести проверку напряжения следуя инструкции выше.

Также частой причиной являются окислившиеся контакты, их можно аккуратно обработать наждачкой-нулевкой. Если на термопаре присутствует глубокая черная вмятина или дыра вследствие прогорания, ее гарантировано необходимо заменить.

Особенности термопары

Обычно для производства термопар используются неблагородные металлы. А чтобы защитить рабочие элементы от воздействия внешних факторов, они помещены в трубку, оснащенную подвижным фланцем.

Он служит в качестве средства крепления конструкции. Трубка термопары для газового котла изготавливается из обычной либо нержавеющей стали, а чтобы исключить контакт электродов между собой, используются такие средства как асбест, фарфоровые трубки либо керамические бусы.

Хоть в основном термопары производятся из неблагородных металлов, благородные материалы позволяют им существенно повысить точность измерений. Здесь в меньше степени проявляется термоэлектрическая неоднородность. К тому же они более стойки к окислению, а поэтому такие конструкции отличаются высокой стабильностью. Только такие устройства весьма дороги.

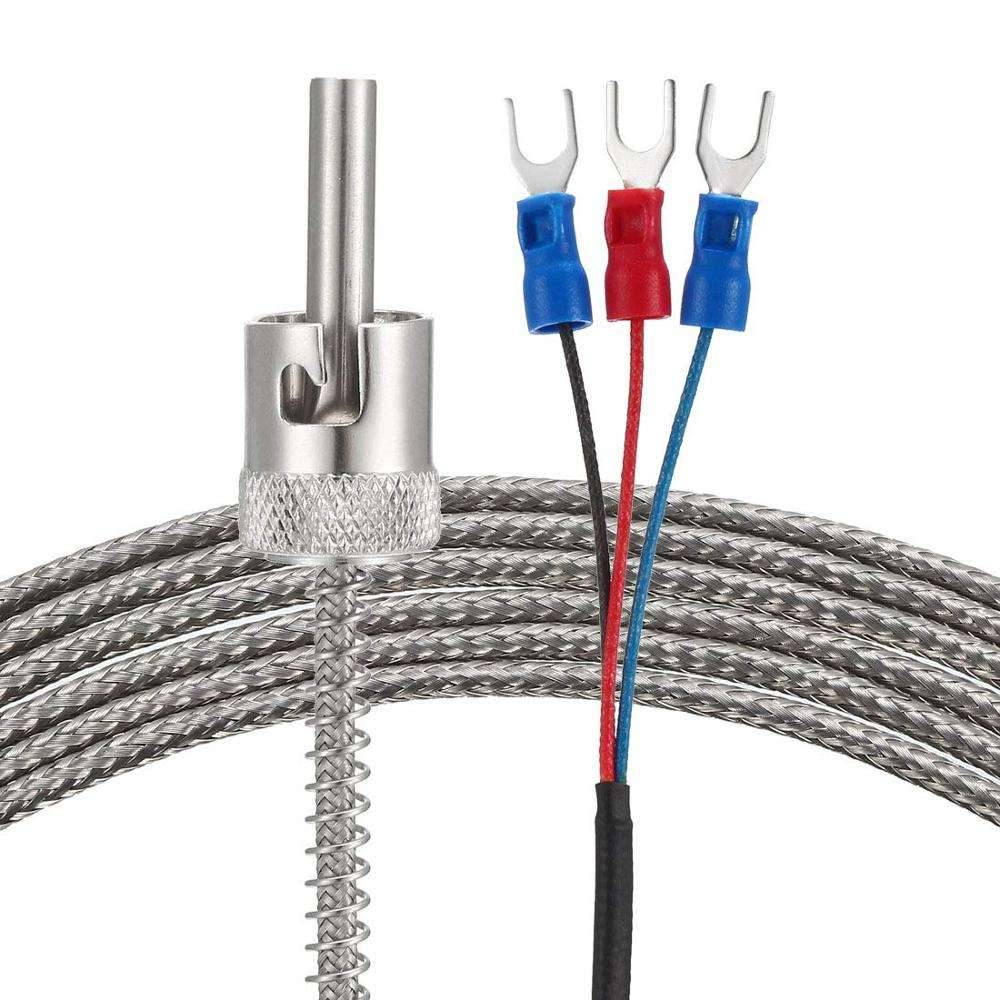

Конструктивно термопары могут производиться по-разному. Это и бескорпусный вариант, где место соединения двух проводников не закрыто. Такое устройство обеспечивает практически мгновенное измерение температуры, а инертность заметно ниже.

Второе исполнение термопары для газовой плиты или котла – это зонды. Такая конструкция получила большее распространение, поскольку актуальна для производственных целей, где требуется защита рабочих элементов от агрессивных сред измерения. Но и в быту они также используются чаще, чем первый тип.

Как работает датчик пламени в газовом котле

Датчик ионизации пламени – прибор, который призван обеспечить безопасную работу газового котельного оборудования. Устройство следит за наличием огня, и при обнаружении отсутствия пламени автоматически отключает котел. Принцип работы датчика пламени газового котла предусматривает следующее:

  • функционал основан на образовании ионов и электронов при зажигании пламени. Образование ионного тока вызывает процесс притягивания ионов к электроду ионизации. Устройство подключается к датчику контроля горения;
  • если при проверке датчиком контроля горения обнаруживается образование достаточного уровня ионов, это означает, что котел работает в штатном режиме. В случае снижения уровня ионов датчик блокирует работу котельного оборудования.

К ключевым причинам срабатывания датчика ионизации относят загрязнение клапана и некорректное соотношение уровня «газ-воздух». Также это происходит при оседании большого количества пыли на устройстве розжига.

Разновидности термодатчиков для газа

Термопары газовых плит различаются по сплаву проводников и типу подсоединения к клапану. И главное здесь – каждый производитель оборудования на газу использует свои варианты электромагнитов с разными разъемами подключения.

В большинстве случаев переставить термопарный датчик газконтроля с одно плитки на другую невозможно.


Термопара должна соответствовать модели газовой плиты, устанавливать «левое» контрольное устройство запрещается из соображений безопасности

Сплавы и металлы для создания термопар используются следующие:

  • константан+хромель;
  • медь+константан;
  • медь+копель;
  • нисил+нихросил;
  • алюмель+хромель;
  • константан+железо;
  • хромель+копель;
  • платинородий+платина;
  • вольфрам+рений.

От используемых сплавов зависит точность устройства и диапазон его рабочих температур. Например, хромель-алюмелевая термопара рассчитана на работу при 0–1100 0С, железо-константантная при 0–700 0С, а платино-платинородиевая выдерживает нагрев до +1700 0С.

В бытовых газовых плитах обычно применяются термопарные датчики из алюмеля и хромеля либо константана и железа. Они недороги и вполне подходят для температурных условий варочной панели на газу.

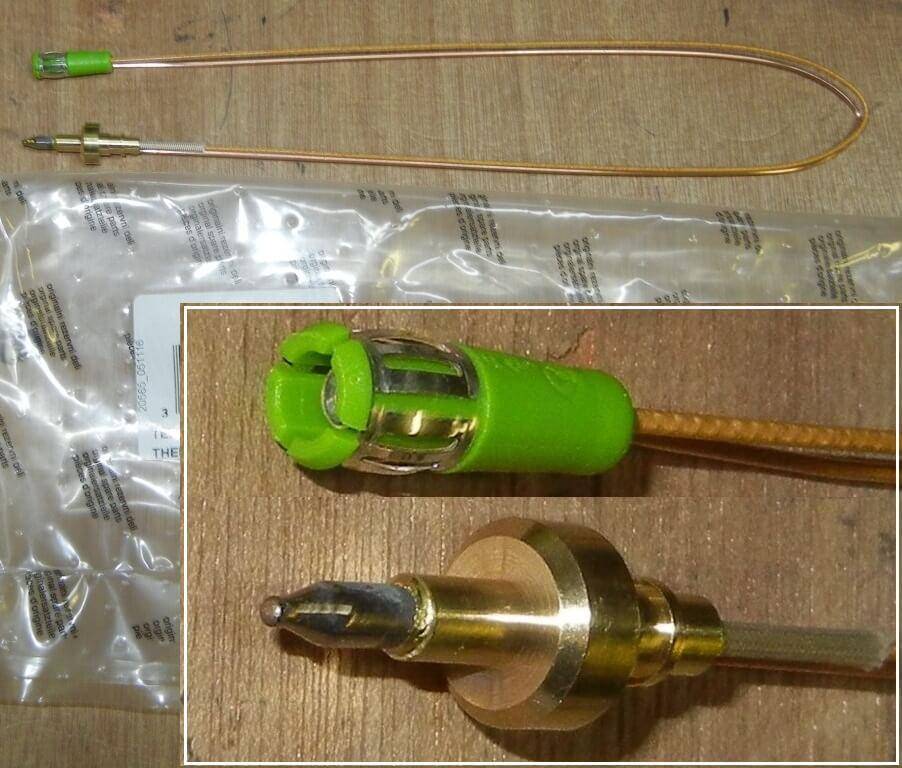

Устройство

Термопара для духовки и газовой плиты устроена по принципу Зеебека. Ученый нашел способ получать малую долю электрического тока при нагревании различных металлов. Термопара состоит из следующих элементов:

  1. Рабочий наконечник с 2 типами металлов внутри. Именно эта часть находится в непосредственном контакте с открытым пламенем.
  2. Контактную трубку длинной до 1.5 метров. Это электропроводящий контакт от наконечника к затворному механизму.
  3. Электромагнитный клапан. Механизм открывающий и перекрывающий подачу газа к конфоркам и духовке. Клапан металлический. Приподнимается от воздействия магнитного притяжения.

Различаются 2 основных типа этого устройства:

  1. Незаземленные. Пары этого типа имеют наконечник с разделенным покрытием. Такой подход позволил снизить восприимчивость к внешним электромагнитным колебаниям. Недостатком является способ соединения. Часто обе половины соединяются при помощи пайки или обжима. Оба варианта теряют герметичность при частом и долгом нагреве, по причине увеличения объема.
  2. Заземленные. Более распространенный тип устройства. Наконечник не разделен изоляционным покрытием. Это повлияло на чувствительность наконечника к электромагнитным колебаниям от посторонних источников. Рядом с печью нельзя устанавливать микроволновые печи. Электромагнитное поле может спровоцировать открытие клапана. Несмотря на это, заземленные термопары являются самыми надежными.

Оболочка с металлическими стержнями фиксируется к трубке при помощи: сварки, пайки, обжима. Крепление зависит от назначения термопары и при каких температурных колебаниях она будет работать в дальнейшем. Самым надежным соединением является сварка. Такое соединение не нарушается от воздействия расширяющихся поверхностей корпуса. От температуры зависит и химический состав стержней внутри корпуса. Стержни бывают:

  1. Хромель — алюминий. Работает при температуре — −200 ÷ +1000 °C. Обозначается буквой «К».
  2. Копель — хромель. −200 ÷ +800 °С. Относится к самым чувствительным элементам. Обозначается как «L».
  3. Хромель — констант. −40 ÷ +900 °C. Обладает повышенной чувствительностью. Обозначается «Е».
  4. Медь — констант. –  −250 ÷ +300 °C. Обозначается «Т».
  5. Железо — констант. −100 ÷ +1200 °C. Относятся к самым дешевым устройствам. Обозначается «J».
  6. Вольфрам — рений. Работает при температуре свыше +1800 градусов. Используется в нагревательных котлах. Имеет обозначение «А».
  7. Нихросил — нисил. −200 ÷ +1300 °C. Обозначается как «N». Используется на высокоточных нагревательных приборах.
  8. Двойной платинородий. +100 ÷ +1800 °C. Обозначается «В».
  9. Платина — платинородий. Бывает 2 типов. Работает при температуре до + 1700 °C. Обозначение «S» или «R».

Зная состав внутренних стержней, легко подобрать подходящий элемент взамен неисправному.

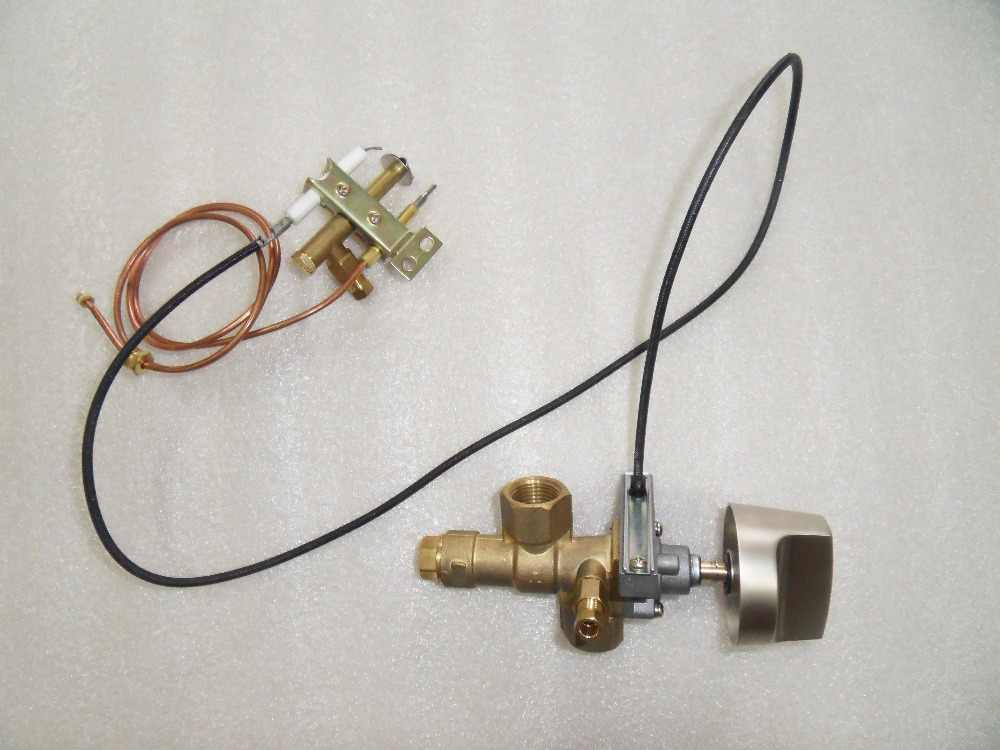

В комплект термопары также входят трубка и клапан. Трубка имеет внутри токопроводящий элемент. Часто провод, заключенный в несгораемую оболочку. Электромагнитный клапан необходим для открытия и закрытия газа.

Проверочная диагностика

  1. Закрываем подачу топлива к тепловому генератору (водонагревателю), пользуясь вентилем, которым снабжена подводящая труба. Далее нужно спереди снять панель. Можно только кожух.
  2. Взяв ключи (называются рожковыми), откручиваем гайки, которыми крепится термоэлектрод, а также трубка соединения. Теперь можно снять датчик.
  3. Осматриваем (визуально) электрод. Берем кисточку или ветошь, очищаем, если нужно, от налета сажи. В случае прогара термопару нужно заменить. Ремонт исключен.

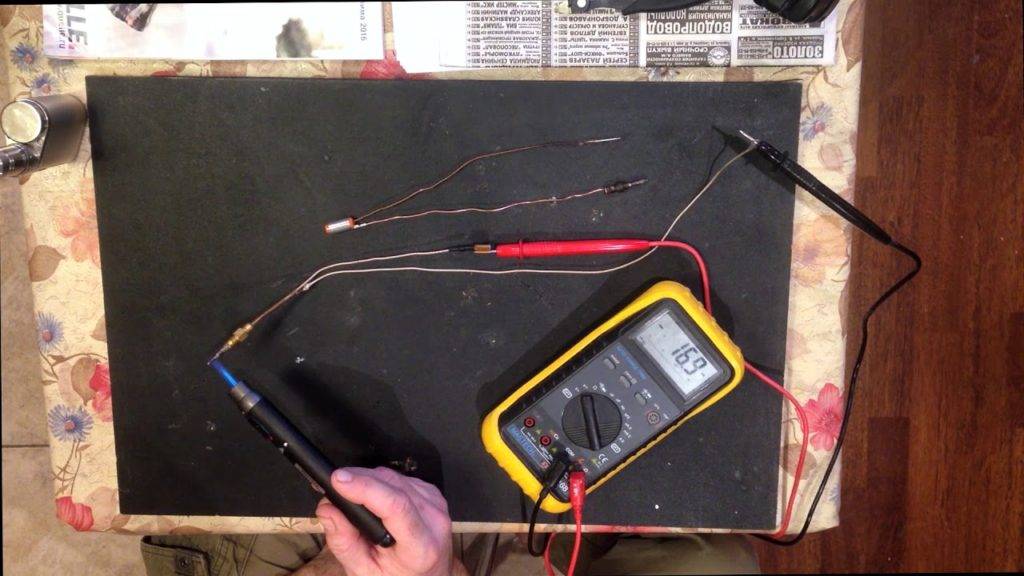

  4. Зажигаем на газплите конфорку. Возьмем мультиметр. Зажимами соединяем с медной трубкой и центральным контактом. Выставим измерительный порог: 0.1 или 1 в, то есть соответствует низшему.
  5. Нагреваем термоэлемент на конфорке и следим, что показывает вольтметр.

Если термопара исправна, то будет выдавать напряжение 0.02 вольта, не меньше.

Когда вместо этого на приборе – нули, наблюдаются скачки напряжения или оно не выше 20 мВ, значит, датчик пора менять. Перепайка исключена.

Для информации. При покупке новой термопары выбирайте ту, которая соответствует модели вашего котлоагрегата. Это поможет избежать путаницы в обозначающей и маркировочной символиках.

Иногда хозяин считает, что радикальных мер не требуется, и, проводя проверку на котле, игнорирует съем элемента. В этом варианте ограничиваются откручиванием гайки и выключением автоматики на термопаре.

Затем задействуют мультиметр уже известным способом. Нажали кнопку, разожгли запальник и сняли данные.

Есть один большой минус. Не увидеть, насколько электрод забит сажей, соответственно – не почистить.

При замене старой детали на новую тщательно устанавливайте нагреваемый стержень. Он должен находиться в строго горизонтальном положении, без всяких отклонений вниз или вверх.

Тогда он будет в эпицентре пламени фитиля.

Принцип работы

Термопара достаточно простое устройство. Принцип работы термопары можно объяснить следующим образом:

  1. Наконечник располагается вблизи открытого пламени.
  2. Как только была включена газовая плита или духовой шкаф, металлические стержни нагреваются и создают электрический ток.
  3. Ток течет по трубке и попадает в термодатчик.
  4. В датчике создается электромагнитное поле, которое поднимает клапан, открывая поступление газа к конфоркам.

Если пламя гаснет, без контроля человека, термопара охлаждается, электрическое напряжение пропадает. Электромагнитное поле также пропадает, тем самым закрывая клапан. Поступление газа в систему перекрывается.

Термопары чаще всего устанавливаются внутри духовых шкафов. Это необходимо по причине отсутствия визуального контроля за пламенем. У такого устройства газового контроля есть ряд преимуществ:

  1. Высокая точность срабатывания.
  2. Большой срок работы.
  3. Простота в установке, замены, обслуживании.

Устройство контроля подачи газа является надежным и долговечным. Но и у него есть свой срок службы.

Основные схемы устройств

Что такого особенного в газовой плите? Простота и надежность. Две проволочки из разных металлов спаяны концами. Место соединения, называемое «спай», и есть тот датчик, что отслеживает температуру. Соединить можно и простой скруткой. Но при этом точность измерения будет страдать.


Датчиком в термопаре, который контролирует температуру, является место соединения, или «спай».

В промышленности, если нужен контроль высоких температур, проводники соединяют сваркой. Из-за того, что припой, применяемый в первом случае, имеет низкую температуру плавления. Такое соединение будет непрочным.

Впрочем, сварка тоже не идеальный вариант. От ее воздействия на металлы изменяются их структура, что отражается на качестве измерений.

Конструкции различают по виду спаев:

  • открытый;
  • изолированный;
  • заземленный.

Первый по списку самый простой и используется в бытовых приборах. Следующие два позволяют применять термопару в агрессивных средах. В последнее время разрабатываются технологии термодатчиков с использованием полупроводников.

Изолированный слой термопар обеспечивает электрическую изоляцию от земли. При этом изоляция измерительного прибора не имеет значения. В случае, когда нет изоляции термопары, изолируют входы измерительных приборов. Без этого нельзя гарантировать точность измерений.


Специальный изолированный слой способствует электрической изоляции термопары от земли.

Что применяют для изоляции?

Изоляционный материал термопары добавляет свое сопротивление в рабочий контур. Что сказывается на точности и качестве измерений. Потому выбор изоляционного материала важный аспект.

При покупке термопары необходимо обратить внимание на материал изоляции, та как он влияет на качество измерений прибора.

При работе с высокими температурами термопара должна быть изолирована. Материал изоляции должен иметь не только термо- и электроизоляционные свойства. Необходимо подобрать материал, нейтральный по отношению к используемым металлам. Химические примеси изоляционного слоя, проникая в электроды, изменяют электрические свойства металлов.


Приобретая термопару для высоких температур, надо выбирать прибор с хорошими изоляционными свойствами, чтобы избежать износа датчика и обеспечить его долгую и качественную работу .

Низкая устойчивость изоляции к высоким температурам приведет к скорому износу датчика, погрешностям в измерениях, замене дорогостоящего прибора.

Советы

Эксплуатация и последующий ремонт термопары, должен проводится с соблюдением техники безопасности.

  1. Необходимо своевременно реагировать на утечку газа. Даже новая газовая защита может не сработать. Такое случается по причине попадание в затворное седло мусора. Мусор появляется в системе подачи газа из-за некачественного ремонта труб.
  2. Запрещается охлаждать термоэлемент водой. Резкий перепад температуры может разрушить образующие ток стержни.
  3. Запрещается эксплуатировать термопары с налипшей пищей, нагаром. Инородные покрытия сохраняют высокую температуру. После отключения плиты, затворный механизм не сработает, что приведет к утечке газа.
  4. После замены элемента нужно контролировать его работу в течение нескольких дней.
  5. Запрещается приобретать детали от неизвестных производителей, подделки низкого качества. За новой парой лучше обратиться в специализированный магазин или сервис компании производителя газовой плиты.
  6. Если есть сомнения в том, что самостоятельно удастся проверить или заменить термопару, лучше доверить это специалистам, отвезти плиту в сервис.

Замена термопары легкий, но очень ответственный процесс. Не стоит пренебрегать простыми правилами безопасности.

Выводы

Если вы приняли решение производить отопление вашего жилища с помощью газового котла, помните, что термопара — ключевой элемент безопасной работы агрегата. Устройство термопары достаточно простое и понятное. Цена более чем приемлема, а разъемы подключения стандартные. Поэтому если вам нужно заменить температурный датчик в случае поломки, проблем не возникнет. Единственное, что следует учесть — это тип и технические характеристики устройства.

Несмотря на то, что конструкция термоэлектрического элемента очень простая, она является одной из самых важных деталей современного газового оборудования. Выступая в роли датчика температуры, обеспечивая газ-контроль и наличие пламени, термопара — идеальный элемент защиты вашей безопасности в отапливаемом с помощью газового котла доме. В любой нештатной ситуации термодатчик и отсекающий клапан сработают таким образом, что подача газа прекратится.

Видео по теме:

Как вам статья?

Мне нравитсяНе нравится

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
