Виды винтовых компрессоров и их преимущества

Отличия и преимущества винтовых компрессоров перед поршневыми

Первое отличие винтовых компрессоров от поршневых заключается в их конструкции. Главное, чем отличаются винтовые компрессоры от поршневых — это механизм сжатия. В винтовых агрегатах применяются роторы с винтообразными зубьями, вращающимися навстречу друг другу. А в поршневых – поршень, который совершает возвратно-поступательные движения внутри цилиндра. Благодаря вышеописанным конструкционным различиям винтовой компрессор имеет небольшой вес и компактные габариты.

Кроме того, отличается способ нагнетания и аккумулирования воздуха. Винтовые аппараты создают постоянный поток воздуха. Поршневые же компрессоры подают воздух импульсами, которые соответствуют по частоте движениям поршня. Поэтому для создания постоянного потока к поршневым аппаратам подсоединяется ресивер.

Преимущества винтовых компрессоров перед поршневыми очевидны.

  1. Экономия электроэнергии. Она экономится за счет использования винтовых блоков последних поколений и автоматического управления подачей воздуха. Благодаря этому расход электричества уменьшается приблизительно на 30%.
  2. Низкая стоимость обслуживания. В среднем, обслуживание поршневых агрегатов требуется проводить через каждые 500 часов работы. Винтовым же аппаратам нужен осмотр после 4000-8000 часов работы.
  3. Длительный срок службы. Компрессоры с винтовым принципом действия способны работать без ремонта несколько лет подряд. Объясняется это отсутствием системы клапанов и наличием простой системы смазки и охлаждения. На винтовую пару агрегата производителем дается гарантия 2 года. Но, как показывает практика, аппараты могут работать без замены винтовой пары 7-8 лет. За это время в условиях предприятия приходится поменять около 5 компрессоров поршневого типа, имеющих аналогичную производительность.
  4. Низкая стоимость монтажа и наладки. Как уже говорилось, винтовые агрегаты имеют небольшие размеры и почти не производят шум и вибрацию. Поэтому экономятся средства на монтаж и установку оборудования, поскольку его не требуется устанавливать на фундамент или в отдельное помещение.
  5. Отличные технические характеристики. Винтовые агрегаты – это высококонкурентное оборудование, обладающее следующими техническими характеристиками: КПД до 95% (у поршневых аппаратов КПД не достигает 60%); производительность свыше 40 м3/мин; выходное давление до 9 кгс/см2.

Винтовые компрессоры выбирают множество предприятий России. Так, около 12% расходуемой страной электроэнергии идет на работу именно этих агрегатов. Несмотря на высокую стоимость, купить винтовой компрессор экономически целесообразно. Он обеспечит высокую скорость работы оборудования, минимизирует возможные простои из-за поломок, сэкономит на обслуживании.

Что представляет собой винтовой компрессор: устройство и принцип работы

Это устройство для сжатия и подачи воздуха или других газов. Переходим к назначению деталей.

Составные части

В общем случае это:

  • всасывающий фильтр — пропускает через себя и очищает воздух перед блоком сжатия;
  • впускной клапан – переключает режим работы компрессора нагрузка/холостой ход;
  • электромотор – приводит в движение роторы блока сжатия;

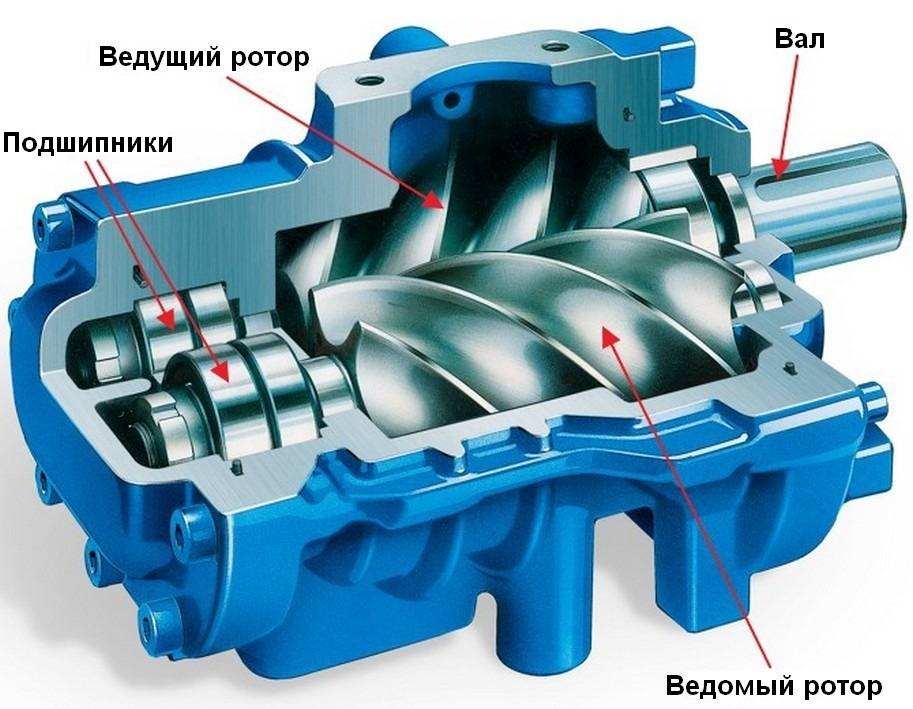

  • винтовой блок – два параллельно ориентированных ротора (один выпуклый, другой вогнутый);
  • привод – сцепляет винтовую пару с двигателем, отвечая также за вращение с заданной скоростью;
  • охладитель масла – снижает температуру масла до заданных значений, не допуская перегрева;
  • отделитель масла – специальный резервуар (бак), отделяющий масло от сжатого воздуха;
  • термостат – меняет направление движения масла: малый круг — сразу в винтовой блок; большой круг — через охладитель;
  • масляный фильтр — очищает масло перед подачей его в винтовой блок;
  • реле и предохранительный клапан – защищают от поломки, срабатывая при резком повышении давления;
  • трубопроводы – соединяют все отделы системы, обеспечивая прохождение масловоздушной смеси, масла и сжатого воздуха;
  • вентилятор – способствует осуществлению забора воздуха, а также выполняет функцию общего охлаждения;
  • блок управления – осуществляет контроль за работой компрессора в нормальном режиме, оповещение при аварии и настройку параметров;
  • концевой охладитель – снижает температуру среды, прежде чем выпустить ее из оборудования.

Принцип работы винтового компрессора подробно

Пошагово он выглядит следующим образом:

  1. двигатель запускает роторы, которые с соблюдением ведомости, вращаются по направлению друг к другу;
  2. в результате этого движения атмосферный воздух всасывается через фильтр, в котором очищается от механических примесей;
  3. в винтовом блоке воздух смешивается с маслом, сжимается и попадает в маслобак;
  4. в маслобаке и сепараторе сжатый воздух отделяется от масла и через концевой охладитель поступает на выход установки, а масло после охлаждения поступает обратно в винтовой блок через масляный фильтр.

Процесс сжатия проходит в автоматическом режиме, отличается простотой и эффективностью. И это очередное преимущество и еще одна причина использовать именно рассматриваемое оборудование.

Режимы работы

У винтовых компрессоров имеется несколько возможных режимов действия с определенными функциями:

  1. Пусковой или Старт – запускает двигатель аппарата, оптимизирует нагрузку от электросети. Активируется нажатием специальной кнопки, через несколько минут переходит в рабочий режим. Может отсутствовать, если мощность компрессора минимальна и предусмотрен прямой пуск.
  2. Рабочий – наращивает давление до максимально допустимого, затем срабатывает реле переключения на холостой ход.
  3. Холостой ход – характеризуется вращением роторов, непрерывной работой двигателя. В это время газ проталкивается через все устройство, воздушные массы охлаждаются. Служит для предотвращения поломок, выжидания оптимальных показателей, подготовки компрессора к отключению.
  4. Ожидание – наступает после холостого хода, пока отметка давления не снизится до минимальной. Длительность зависит от скорости выхода воздуха. Следом может последовать продолжение работы по включению реле.
  5. Стоп – штатное отключение прибора.
  6. Экстренное отключение (Alarm stop) – срочная остановка мотора специальной кнопкой без промежуточных режимов типа холостого хода.

Сепаратор

Разделитель – особый элемент, входящий в винтовой компрессор. Применение механизма обусловлено необходимостью достижения как можно меньшего количества масел в высвобождающемся из компрессора воздухе.

Те компрессоры, которые обладают невысокой степенью мощности обычно имеют внешний разделитель, а остальные – встраиваемый в емкость для масла.

Встроенный разделитель выглядит следующим образом:

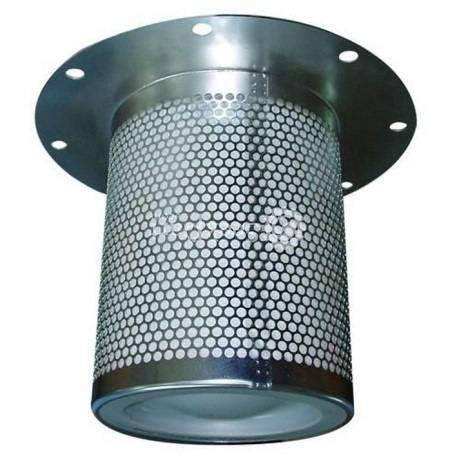

Сепаратор встроенный

Внешний сепаратор выглядит так:

Сепаратор внешний

Общая схема разделителя в разрезе, где указанно направление движения масляных и воздушных масс:

Сепаратор в разрезе

Разделитель обеспечивает стабильный уровень присутствия масел в сжатом воздухе, по итогу его значение находится в пределах з-х   мг/м3.

Комплектация винтовых компрессоров

Изобретение винтового компрессора относится к 1934 году. Со временем разработка претерпела определенное количество изменений, но основной принцип действия остался прежним.

Стандартная комплектация любого винтового компрессора (основные элементы):

  • Фильтр воздушный: устанавливается в месте всасывания воздуха компрессором из окружающей среды; воздушный фильтр необходим для очистки всасываемого воздуха от пыли, грязи и других твердых частиц. Поэтому, качество воздушного фильтра и его своевременная замена влияет, прежде всего, на работу винтового блока и всасывающего клапана;
  • Фильтр масляный: необходим для очистки от грязи, пыли, нагара, стружки и других видов загрязнений из компрессорного масла; качество масла играет одну из важнейших ролей в работе всей системы; масляные фильтры увеличивают срок службы: подшипникам, роторам, корпуса винтового блока, всей масляной системы;
  • Фильтр сепаратор (маслоотделитель/маслоуловитель): различают два вида – накручивающийся и погружной; устанавливаются на выходе из компрессора; служат для уменьшения количества масла и влаги в получаемом сжатом воздухе; сепараторы используют сочетание различных технологий: фильтрующей, центробежной и гравитационной;
    Фильтры относятся к быстроизнашиваемым, расходным материалам. Своевременная замена фильтров (и масла) напрямую влияет на срок службы работы компрессора и качество получаемого сжатого воздуха; Как правило, регламент замены фильтров на винтовых компрессорах составляет от 2000 до 4000 моточасов, либо раз в год, что наступит быстрее;

  • Всасывающий (впускной) клапан: основное назначение – это всасывание воздуха из окружающей атмосферы через воздушный фильтр и подача в камеру винтового блока, переключение между режимом нагрузки и холостого хода. Клапан работает в двух положениях: открыт, либо закрыт. За открытие и закрытие всасывающего клапана отвечает контрольный блок (иногда называют пневмоблоком);
  • Винтовой блок: состоит из двух роторов – ведущего и ведомого, которых и называют “винтами”;
  • Двигатель: электрический или внутреннего сгорания (дизельный/бензиновый); запускает всю систему и приводит в движение винтовой блок;
  • Привод (тип передачи): различают ременный или прямой; электродвигатель соединяется с винтовым блоком через ременную передачу: на вал ведущего ротора и двигателя устанавливаются шкивы, соединенные ремнем (или ремнями); либо через прямой привод (в этом случае двигатель может быть соединен различными вариантами прямого привода: через редуктор, через гибкую муфту или непосредственно, когда винтовой блок находится на одном валу с двигателем); устанавливается определенное передаточное число;
  • Маслобак: емкость, в которой находится компрессорное масло, циркулирующее по всей масляной системе;
  • Термостат: определяет температуру масла; осуществляет переключение контуров охлаждения (малый контур и большой, идущий через радиатор);
  • Клапан минимального давления: поддерживает давление, необходимое для циркуляции масла и работы сепаратора;
  • Трубопроводы и РВД (рукава высокого давления): необходимы для циркуляции масла, сжатого воздуха и воздушно-масляной смеси;
  • Предохранительный клапан: срабатывает при превышении давления в системе:
  • Вентилятор: основные функции заключаются в охлаждении и направлении воздушного потока;
  • Масляный радиатор: охлаждает масло;
  • Концевой охладитель / воздушный радиатор: доводит сжатый воздух до оптимальной температуры перед выдачей из компрессора;
  • Контроллер (блок управления): различают несколько видов: на основе прессостата (аналогичный устанаваливается на поршневых компрессорах, выполняет фукнцию старт/стоп, механическая настройка нижнего и верхнего порога давления), электромеханический (кнопка “вкл/выкл”, манометр, в некоторых случаях индикация ошибок в виде лампочек, настройка давления также осуществляется механическим путем), микропроцессорное управление с ЖК дисплеем на разных языках (индикация рабочих параметров и ошибок, электронная настройка компрессора, сигнализация времени проведения ТО, синхронизация с другим компрессором, удаленное управление и визуализация, установка расписания работы компрессора и многое другое, в зависимости от модели и производителя);
  • Встроенная система воздухоподготовки (опционально): подразумевает наличие встроенного ресивера, осушителя, магистрального фильтра, циклонного сепаратор (влагоотделителя);

Распространенные неисправности винтовых компрессоров и их устранение

Длительная эксплуатация любого оборудования приводит к тому, что оно требует либо сервисного обслуживания, либо серьезного ремонта. Не являются исключением и компрессоры, основным узлом которых является роторный блок.

Ремонт винтовых компрессоров своими руками вполне возможен в следующих случаях:

  • аппарат с трудом запускается;
  • компрессор не перезапускается;
  • в выходном патрубке агрегата отсутствует сжатый воздух;
  • низкая производительность;
  • чрезмерный расход масла;
  • непроизвольное срабатывание предохранительного клапана;
  • отключение аппарата термостатом;
  • отключение агрегата прерывателем сети;
  • поломка роторного блока;
  • повышенное давление.

Аппарат плохо запускается

Причиной того, что агрегат запускается с трудом, может быть низкая температура окружающего воздуха. Запуск компрессора произойдет только после прогрева помещения, в котором он установлен.

Устройство не перезапускается

Данная поломка вызывается плохим закрытием всасывающего клапана. Проблема решается прочисткой клапана. Если данная процедура не решила проблему, то клапан всасывания следует заменить.

Отсутствие сжатого воздуха

Если в выходном отверстии аппарата отсутствует сжатый воздух, то это признак закрытия регулятора. Чтобы устранить неисправность, потребуется проверить работоспособность реле давления. Именно этот узел подает питание на клапан, являющийся электромагнитным, который, в свою очередь, связан с регулятором.

Низкая производительность

Понижение производительности оборудования также связано с закрытием регулятора. В данном случае поломка вызывается засорением последнего. Чтобы производительность аппарата пришла в норму, требуется снять всасывающий фильтр, открыть или демонтировать регулятор, и хорошо прочистить его.

Чрезмерный расход масла или его утечка

Большой расход масла может вызывать сломанный фильтр, установленный в маслоотделителе, или негерметичность уплотнений этого же фильтра. В обоих случаях проблема решается заменой данных деталей.

Важно! Вызвать утечку масла может незакрытый регулятор или чрезмерно повышенное давление в системе. В первом случае следует проверить исправность электромагнитного клапана и регулятора

Во втором — подвергнуть проверке манометр.

Открытие предохранительного клапана

Данная поломка может возникнуть, если фильтр маслоотделителя засорился. Требуется проверить, существует ли перепад давления между масляным сепаратором, то есть его резервуаром и трубопроводом, в котором находится сжатый воздух. Проблема решается заменой фильтра.

Срабатывание термостата

Отключение агрегата термостатом может вызываться несколькими причинами.

  1. Высокая температура окружающей среды. Следует обеспечить помещение с оборудованием хорошей вентиляцией, после чего нажать кнопку “reset” и перезагрузить аппарат.
  2. Засорение охладителя масла. Требуется прочистить охладитель с применением растворяющей жидкости.
  3. Низкий уровень масла. Следует долить необходимое количество последнего.
  4. Неисправность термостата. Деталь следует заменить на исправную.

Отключение двигателя прерывателем сети

Срабатывание прерывателя цепи может вызвать низкое напряжение в сети. Следует проверить напряжение и, при его нормальных показателях, перезапустить аппарат, нажав на кнопку “Reset”.

Также прерыватель цепи может сработать при перегреве двигателя. В первую очередь, нужно проверить теплоотвод от электромотора. Если режим отвода тепла не нарушен, то произведите перезапуск оборудования. В случае, когда перезапуск не происходит, следует подождать несколько минут и снова повторить попытку.

Поломка роторного блока

Если обратить внимание на описание роторного блока, которое приводилось выше, то станет понятно, что его ремонт возможно произвести только в случае выхода из строя подшипников. В случае заклинивания роторов ремонт винтовых блоков следует доверить специалистам сервисного центра

Повышенное давление

Если давление поднимается выше максимально допустимых показателей, то в первую очередь проверяется регулятор. Возможно, нет команды на его закрытие. Убедитесь, что электромагнитный клапан находится в закрытом состоянии. При необходимости, данные детали следует заменить.

https://youtube.com/watch?v=npfITtFRZ9s

Достоинства и недостатки

Этот аппарат отличается следующими преимуществами в эксплуатации:

  • употребление небольшого количества масла;
  • агрегат не нуждается в установке дополнительных фильтров для масла;
  • уровень шума и вибрации очень низкий;
  • небольшие размеры, которые позволяют проводить монтаж без создания специального шумопоглощающего фундамента;
  • приспособление имеет воздушное охлаждение;
  • простота в эксплуатации и монтаже;
  • управление оборудованием при помощи автоматических систем.

Как и любой другой компрессор, этот имеет недостатки, о которых следует знать:

  • высокая стоимость;
  • сложная конструкция;
  • потребность в установке дополнительного оснащения для отвода горячего воздуха.

Обратите внимание на то, что этот аппарат запрещено использовать в среде с агрессивными газами

Конструктивное исполнение и принципиальная схема работы

Стандартные компрессоры винтовой группы состоят из множества узлов и деталей, заключенных в корпусе из металла.

Конструктивный элементНазначение
ФильтрОчищает поступающий в устройство воздух.
Всасывающий клапанПозволяет избежать выброса воздуха и компрессорного масла при остановке техники.
Винтовой блокЭто главный рабочий узел с винтовой парой, установленной на подшипники или втулки. Возле его выходного патрубка монтируется термозащитный датчик, отключающий мотор, если температура выходящего воздуха превышает 105°С.
Ременной приводПередает вращение от мотора к роторам. В его состав входят два шкива: один — на валу мотора, второй — на ведущем валу винтового блока.
ШкивыСоединяются приводным ремнем. Их габариты влияют на быстроту вращения пары роторов.
МоторПередает вращательное движение на винты через ременной привод.
Масляный фильтрИспользуется для очистки масла, вернувшегося в роторный блок.
Первичный маслоотделительВ этом блоке масло выделяется из воздушного потока с помощью центробежной силы.
Маслоотделительный фильтрОбеспечивает вторичную, более качественную очистку воздуха от оставшегося масла.
Предохранительный клапанВключается при превышении давления в маслоотделителе и сбрасывает его до нормативных значений.
ТермостатНеобходим для поддержания подходящей температуры масла.
МаслоохладительОхлаждает отделенный от воздушной струи разогретый масляный состав до оптимальной температуры.
ВоздухоохладительУстановлен для охлаждения воздуха перед выводом на подключенный прибор до температуры, ниже на 15-20°С чем в помещении.
ВентиляторОхлаждает комплектующие прибора.
Электропневматический клапан холостого ходаПредназначен для регулировки работы всасывающего клапана.
Датчик давленияУправляет компрессором в автоматическом режиме. В новом оборудовании вместо реле давления используется электронное управление.
МанометрОтображает данные о давлении внутри системы.
Выходной патрубокИспользуется для вывода воздушного потока на подключенную технику.
Устройство для визуального контроля за возвратом масла.
Клапан минимального давленияОн закрыт, пока уровень давления не превышает 4 бар. Данный клапан отделяет от компрессора пневматическую линию и работает как обратник при отключении прибора или запуске холостого режима.

Схемы винтовых компрессоров разных производителей практически идентичны, отличия — минимальны. Подробно ознакомиться с устройством конкретного прибора можно на сайте производителя или в руководстве пользователя.

Принципиальная схема работы компрессоров винтовой группы следующая. Ведущий ротор вращает ведомый. От этого движения в систему через входной фильтр всасывается воздух. Поток очищается, смешивается с масляной жидкостью, охлаждается и направляется в систему под винтовой тягой. Далее из воздушно-масляного потока отделяется масло, а очищенная воздушная струя отправляется в подключенное оборудование.

Сепаратор

Разделитель – особый элемент, входящий в винтовой компрессор. Применение механизма обусловлено необходимостью достижения как можно меньшего количества масел в высвобождающемся из компрессора воздухе.

Те компрессоры, которые обладают невысокой степенью мощности обычно имеют внешний разделитель, а остальные – встраиваемый в емкость для масла.

Встроенный разделитель выглядит следующим образом:

Сепаратор встроенный

Внешний сепаратор выглядит так:

Сепаратор внешний

Общая схема разделителя в разрезе, где указанно направление движения масляных и воздушных масс:

Сепаратор в разрезе

Разделитель обеспечивает стабильный уровень присутствия масел в сжатом воздухе, по итогу его значение находится в пределах з-х   мг/м3.

Преимущества

Винтовые компрессоры сконструированы таким образом, чтобы производительность и ресурс двигателей малой мощности росли, а энергопотребление снижалось вполовину. К преимуществам такого рода оборудования относятся компактные размеры, не слишком отягощающий вес, надежность, долговечность.

Винтовые агрегаты не требуют непрерывного обслуживания, поскольку способны длительное время работать в автономном режиме. Они быстро монтируются в собственных рамах без специально обустроенного фундамента, минимально вибрируют при функционировании.

Винтовые типы оснащаются изолирующими шум кожухами, работают тише прочих. В цехах с ними сохраняются максимально комфортные условия для людей.

Большинство представителей описываемого класса оснащаются цифровой платой управления. За счет этого легко менять давление, программировать циклы процессов на таймер, регулировать потребление энергии. Производить действия можно удаленно.

Среди главных преимуществ нельзя не отметить низкий расход масла. На 1 м3 уходит примерно 2-3 мг смазочного материала, что в разы меньше, чем у поршневых модификаций. Данный показатель важен для качества выходящего воздуха. Винтовая конструкция работает чище других, а значит, не нуждается в дополнительных фильтрах, может применяться даже для пневматических машин.

Воздушный принцип охлаждения избавляет от необходимости встраивать систему оборотного водоснабжения и позволяет использовать тепло компрессора вторично (например, для обогрева цехов).

Рассказ про компрессоры одного из производителей от специалиста

Критерии выбора компрессорного оборудования

Чем должен руководствоваться потребитель, выбирая воздушный компрессор. Самое главное он должен понимать, для каких целей будет использовано приобретаемое оборудование. Сразу надо оговориться, что существуют отдельные отрасли, и технологические операции могут быть использованы только компрессоры, работающие без масла.

Ключевыми параметрами компрессорного оборудования являются:

  1. Расход воздуха (производительность).
  2. Рабочее давление.
  3. Требования к чистоте воздуха.

Как правило, эти параметры должны быть определены инженерами — технологами, которые разрабатывают технологические процессы с участием компрессорного оборудования.

Например, расход воздуха, может быть рассчитан по следующей схеме:

  1. Расчёт количества воздуха при непрерывной эксплуатации.
  2. Внесение коррективов в полученное значение с учетом времени работы оборудования в смену или сутки.

При подборе оборудования необходимо учитывать рост числа потребителей сжатого воздуха.

Устройство и принцип работы

Сжатые воздух и газ заставляют функционировать сложные системы исполнения из пневматических цилиндров, клапанов и прочих механизмов. Винтовой компрессор занимается преобразованием электрической энергии в воздушно-газовый толчок.

Составные части

Любая модель винтового компрессора включает основополагающие детали:

  1. Воздушный фильтр – всасывает воздух в устройство, очищает его. Находится у входного клапана.
  2. Входной клапан – регулирует работу агрегата переходом на холостой ход.
  3. Основной винтовой блок – представляет собой два ротора вогнутой и выпуклой формы, расположенных параллельно друг другу.
  4. Электрический мотор – запускает и поддерживает движение винтовой пары.
  5. Ременный привод – сцепляет роторы с двигателем, обеспечивает вращение, поддерживает скорость.
  6. Отделитель масла – бак с перегородкой, в котором воздух отделяется от масла.
  7. Фильтр и охладитель масла – производит очищение, охлаждение масляной смазки перед ее попаданием в роторный отсек.
  8. Термостат – следит за оптимальной температурой двигателя. При низком нагреве масла пропускает его вне охлаждения, ускоряя процесс.
  9. Трубопроводы – система прохождения и соединения отделов воздуха, масла, их смеси.
  10. Клапан предохранительный и реле давления – оберегают мотор от поломки. Срабатывают при значительном завышении давления в отделителе, предотвращая выход агрегата из строя.
  11. Блок управления – система дисплеев и плат, обеспечивающая электронную настройку, отслеживание параметров оборудования.
  12. Вентилятор – помогает воздушному забору внутрь, одновременно охлаждает элементы мотора.
  13. Концевой охладитель – доводит сжатый воздух до оптимальной температуры перед выдачей из компрессора.

Принцип действия

Роторы вращаются навстречу друг другу, соблюдая принцип ведомости. Движение винтов всасывает воздух через входной фильтр. Поток проходит сквозь очищение, смешивание с маслом, охлаждение. Полученная смесь попадает в систему под продолжающейся винтовой тягой. Далее отделитель сепарирует масло от воздуха, последний выходит из компрессора в потребляющее оборудование.

Таким образом, работа винтов проделывает весь необходимый процесс с воздухом без посторонних вмешательств.

Режимы работы


У винтовых компрессоров имеется несколько возможных режимов действия с определенными функциями:

  • Пусковой или Старт – запускает двигатель аппарата, оптимизирует нагрузку от электросети. Активируется нажатием специальной кнопки, через несколько минут переходит в рабочий режим. Может отсутствовать, если мощность компрессора минимальна и предусмотрен прямой пуск.
  • Рабочий – наращивает давление до максимально допустимого, затем срабатывает реле переключения на холостой ход.
  • Холостой ход – характеризуется вращением роторов, непрерывной работой двигателя. В это время газ проталкивается через все устройство, воздушные массы охлаждаются. Служит для предотвращения поломок, выжидания оптимальных показателей, подготовки компрессора к отключению.
  • Ожидание – наступает после холостого хода, пока отметка давления не снизится до минимальной. Длительность зависит от скорости выхода воздуха. Следом может последовать продолжение работы по включению реле.
  • Стоп – штатное отключение прибора.
  • Экстренное отключение (Alarm stop) – срочная остановка мотора специальной кнопкой без промежуточных режимов типа холостого хода.

Это интересно: Компрессор C416M — технические характеристики

Винтовой компрессор

Выбор требовательных профессионалов. В основе лежат не шумные громоздкие поршни, а вращающаяся винтовая пара, которая сжимает не сам воздух, а воздушно-масляную смесь. Полученная смесь заполняет винтовой блок, который состоит из винтовой пары – лопастей, закреплённых на валу электродвигателя.
Готовая, сжатая до требуемого давления смесь, поступает в маслоотделитель, где выделяется непосредственно воздушная масса под давлением, а после этого происходит процесс фильтрации и очистки сжатого воздуха с последующей его подачей потребителю.

Основными преимуществами компрессоров винтового типа являются:

  • отсутствие ударных и вибрационных нагрузок;

  • более длительный срок эксплуатации;

  • низкий уровень шума;

  • долгие периоды между обслуживанием устройств;

  • большой показатель времени непрерывной работы.

Удобная, в меру компактная конструкция не только радует глаз, но и экономически выгодна, поскольку устройство требует меньше электроэнергии. Практически полное отсутствие издаваемых шумов позволяет интегрировать данный вид в любое производственное помещение. Его легко разместить в цеху, он не будет докучать шумом и вибрацией.

Несмотря на такую видовую сегрегацию, все установки имеют примерно одинаковое устройство, а значит, мы можем уверенно переходить к принципу работы и устройству винтового компрессора.

Что внутри установки?

Большинство моделей, за редчайшим исключением, содержит в себе 20 основных компонентов. О них – прямо сейчас:

  • Фильтр, предназначенный для очистки воздуха. Изначально в целях качественного функционирования станка стоит провести очистку воздуха, попадающего в фильтр, это поможет избавиться от пыльных и твердых частиц.

  • Обычно он имеет вид патрона в форме цилиндра, материал изготовления – гофрированная бумага. Установка фильтра возможна и внутри корпуса, и вне его. Фильтр оснащен специальными сетками для некрупного мусора, расположенными на корпусе, а также прежде клапанов;

Регулятор всасывания (другое название – всасывающий клапан), предназначенный для втягивания воздуха в сам винтовой блок.

Специфика моделей такого типа заключается в имеющемся винтовом компрессоре, он располагается у входа во всасывающий клапан, иными словами регулятор всасывания. Благодаря закрывающемуся всасывающему клапану компрессор свободно подвергается переводу в режим действия при отключенной нагрузке, а благодаря его открытию – переводится в работу под ее воздействием.

Вентиль всасывающего клапана представляет собой поворотный либо упорядоченно приходящий в движение диск вместе с уплотнением. В результате воздействия на регулирующую арматуру сжатого воздуха, поступающего из резервуара для масла посредством управляющего соленоидного клапана во внутренний либо внешний пневматический цилиндр, запорный элемент меняет свое положение.

Винтовой компрессор перед запуском нуждается в обязательном закрытии всасывающего клапана, который оснащен каналом малого сечения с механизмом обратного клапана. Это обеспечивает плотность сжатого воздуха с необходимым уровнем давления в ёмкости для масла с таким объемом, которого будет хватать для дальнейшего влияния направляющего пневмоцилиндра на поршень.

 Винтовой блок для компрессора – самое нужное звено в функционировании компрессора. Здесь при помощи входного фильтра осуществляется сжатие поступающего воздуха.

Винтовой блок для компрессора

Корпус винтового блока состоит из пары совершающих обороты турбин – ведущей и ведомой. Вращаясь, они обеспечивают перемещение воздушных струй от поглощающей к нагнетающей стороне, при этом объем межтурбинных полостей синхронно снижается, иными словами сжимается.

Схема сжатия воздушных струй в винтовом блоке

Масло, содержащееся в корпусе винтового блока, обеспечивает уплотнение просвета между роторами, кроме этого оно используется при смазке деталей и для теплоотвода, возникающего в момент сжатия воздуха.

Кроме этого винтовой компрессор может иметь безмасляную основу,  в таком случае отсутствует уплотняющая жидкость. В данных моделях вместо масла используются водяные впрыскивания в камеру сжатия.

Как выбрать

Основным параметром при выборе агрегата для использования в автосервисе, является его мощность, способность производить определенный объем сжатого воздуха за отрезок времени. При этом нужно использовать данные устройств-потребителей сжатого воздуха.

Характеристики расхода сжатого воздуха указываются в руководстве по эксплуатации, иногда на корпусе самого устройства.

Следует учитывать и общее количество потребителей, одновременно использующих сжатый воздух.

Второй решающей характеристикой является тип смазки компрессора. Модели, использующие специальное масло для смазки движущихся деталей, на выходе дают воздух с небольшим содержанием мелких частиц масла. Это приемлемо для ремонта автомобилей, производства или строительства.

В медицине и пищевой промышленности используют безмасляные компрессоры, в конструкции которых применены материалы с низким уровнем трения, позволяющие отказаться от смазки. Они выпускают полностью чистый воздух, без примеси масла.

На что обратить внимание при выборе

Кроме мощности агрегата, оценить нужно также другие особенности выбираемых моделей, способные повлиять на стоимость и эффективность ежедневной эксплуатации:

  • питание устройства: стандартные 220В, или промышленный стандарт 380В, требующий особого подключения;
  • сроки проведения работ по регламенту, обычно составляет от 2 до 4 тысяч часов для винтовых агрегатов;
  • наличие резерва по мощности, рекомендуется обеспечить его в пределах 20-30%, чтобы покрыть возможные потери.

Дополнительные опции

Некоторые второстепенные особенности (опции) компрессоров, которые не играют важной роли, но могут добавить удобство в работе

При покупке на их наличие можно не обратить внимание, но в дальнейшем они могут облегчить работу оператора

К таким опциям относятся разнообразные электронные устройства, автоматизирующие запуск, работу и выключение агрегата, датчики, сигнализирующие о давлении воздуха в магистралях, ручки и шасси для удобства транспортировки и т.д.

Классификация поршневых компрессоров

На рынке современного промышленного оборудование представлен широкий ассортимент модификаций поршневых компрессоров. В основном же можно выделить следующие типы поршневых компрессоров:

Одинарного или двойного действия;
Одноступенчатые и многоступенчатые. Недостатком первого вида агрегатов считается ограниченное рабочее давление – 10 атмосфер. Для работы при более высоком давлении используются компрессоры с многоступенчатым принципом работы. В его устройстве воздух поочередно сжимается в каждой ступени до определенного показателя, а потом охлаждается и подается в цилиндр следующей ступени, снова сжимается уже до более высокого давления.
Масляные и безмасляные (определяется тем, необходимо ли масло для исправной работы устройства). В безмасляных агрегатах есть специальные кольца из полимеров с графитовой смазкой, так что компрессор не нуждаются в дополнительном масле.
По количеству ступеней сжатия воздуха — многоступенчатые и одноступенчатые

При использовании первого вида компрессоров важно не допускать превышения температуры сжимаемого газа. В случае, если она выше 180 градусов, есть риск возникновения возгорания или взрыва.
По типу привода – с прямым или ременным приводами

В первом случае агрегат экономит электроэнергию, работает тихо и имеет более высокий показатель КПД.
По уровню давления – агрегаты низкого давления (с диапазоном от 5 до 12 бар), среднего (от 2 до 100 бар) или высокого (от 0 до 1000 бар).
По виду использования – стационарные агрегаты и передвижные.

Для того, чтобы увеличить производительность поршневых агрегатов, компрессионные головки изготавливают с несколькими цилиндрами – с рядным, V-образным или оппозитным устройством.

предлагает широкий ассортимент поршневого компрессорного оборудования любых видов. За высокое качество, надежность и оперативность поставки продукции вы можете быть спокойны! «ПК-Компрессор» работает со всеми городами России. Собственные склады компании есть в Москве, Московской области, Самаре, Тольятти, Екатеринбурге и Челябинске.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
