Установка и подключение духового шкафа

Подключение электрической духовки

Маломощные духовки на 3-3,5 киловатта подключаются в общей электросети через евророзетки. Если последние отсутствуют в доме, то перед установкой прибора потребуется установить в щетке автомат на 25 Ампер, от которого затем нужно протянуть в кухню провод ВВГ 3х2,5.

Для более мощных устройств потребуется иная организация источника электроэнергии. Если применяются духовки на 3,5 киловатта и более, то необходимо установить в электрощитке автомат на 40 Ампер и протянуть в кухню провод ВВГ 3х4.

После этого к подведенному кабелю подсоединяется трехфазная розетка. При необходимости протягивается отдельный провод, который будет выступать в качестве заземлителя.

Установка встроенного газового духового шкафа: нюансы и последовательность

Зависимый духовой шкаф, который поставляется с варочной плитой, имеет с нею единую панель управления. Их устанавливают рядом. Независимую модель можно поставить в любом удобном месте. Главное, чтобы рядом находился кран для подачи и перекрытия газа.

Устанавливается и подключается духовой шкаф с соблюдением определенного порядка действия, использованием подходящих материалов и точно следуя инструкции. После того как все будет сделано обязательно проверяют герметичность соединений.

При устройстве встраиваемой духовки неопытные люди нередко для газовой трубы, подключенной к варочной панели, применяют тройник. Так устанавливать газовое оборудование запрещено. Эти два прибора подключаются раздельно, к каждому подводят отдельную трубу.

К монтажу приступают после изучения инструкции. Для соединения с газовой магистралью применяют металлическую трубу либо цельный гибкий шланг длиной не больше 1.5 м. Трубу используют в том случае, если устройство расположено рядом с нею. Шланг запрещается натягивать и пережимать.

Перед тем, как установить духовку, проверяют комплектацию и отсутствие каких-либо повреждений. Один конец шланга подсоединяют к газопроводу, но перед установкой в кран вставляют диэлектрическую вставку. Второй конец присоединяют к аппарату, для этого по резьбе накручивают гайку. Для обеспечения герметичности ставят специальную прокладку, которую смазывают солидолом. Обязательно проверяют надежность соединения. Мыльным раствором обрабатывают стыки, открывают кран. Отсутствие пузырей говорит о правильно выполненной работе.

Духовку с электрическим поджигом подключают к электрической сети. В этом случае необходимо провести отдельную линию. Обязательно должно быть заземление. После того как техника будет подключена, ее закрепляют в мебельной нише с помощью креплений, которые входят в комплект. Некоторые модели укомплектованы установочными планками. Эти детали фиксируют внутри короба. Работник газовой службы обязательно проверяет герметичность, делает соответствующие записи. Пока техника не пройдет проверку пользоваться ею запрещено.

Грамотная установка напрямую влияет на долговечность работы духового шкафа

Можно ли ставить рядом с газовой трубой?

Магистральное газоснабжение – это система повышенной опасности. В домах с газом самостоятельно делать перепланировку нельзя, для этого есть установленные правила, при нарушениях выписывается штраф.

Запрещено прятать газовую трубу за:

• перегородками;
• нишами;
• стенками.

Нельзя закрывать ее мебелью и бытовой техникой. Согласно правилам, газовая труба должна находиться на открытой стене в свободном доступе. Ее не должны заслонять мойка и посудомоечная машинка. Это требование распространяется и на духовой шкаф, устанавливать его за ними нельзя. Свободное пространство до боковых сторон должно составлять не меньше 30 см.

• дымоход;
• дверные и оконные проемы;
• вентиляционный канал.

Расстояние между газопроводом и электрическим проводом – не меньше 0.1 м от поверхности. При параллельной прокладке увеличивается – 0.4 м. Доступ к месту, где установлены запорные газовые краны, должно быть свободным. Высота от пола – 0.8 м. При нижней установке техники отступ от газового крана – 0.2 м, при верхней – 1.5 м. Сколько газовых приборов, столько должно быть и запорных кранов. Устройства можно соединять сваркой. В месте соединения трубы с прибором и точке установки запорной арматуры могут стоять резьбовые соединения.

Что нужно учесть перед установкой электрического духового шкафа

Процесс монтажа этого прибора требует наличия в доме такого инструмента, как аккумуляторный шуруповерт, который позволит закрутить шурупы, предложенные производителями электрической духовки для наилучшей её установки.

• Вполне вероятно, что перед установкой духовки вам придётся поставить на кухне дополнительную розетку – ту, в которую будет включаться провод прибора. Следует учесть, что розетка должна располагаться на той стене, что будет находиться за электрическим духовым шкафом. Если розетка в стене уже имеется, но при этом она старого образца, придётся заменить её на новую.
• Электрический духовой шкаф может быть совместим практически с любой кухонной мебелью, необходимо удостовериться лишь в том, что материалы, из которых она выполнена, способны выдерживать нагревание в пределах 90 градусов, в противном случае вас поджидают неприятности. Это может быть расслоение материалов, из которых изготовлена кухонная мебель, и появление прочих визуальных дефектов на ней, порча продуктов и прочего содержимого шкафов и ящиков, прилегающих к духовке, а также худшее из всего — их возгорание.

Очень важно, чтобы розетка была близко к духовому шкафу

Мебельная ниша, в которую будет устанавливаться духовка, должна быть снаружи металлической, а боковые её части должны быть изолированы с помощью стекловаты и проложены листами алюминия. Нижняя панель ниши должна идти строго параллельно уровню пола, а её стенки – перпендикулярно по отношению к полкам.

Чтобы максимально подготовиться к установке электрической духовки, имеет смысл заранее задать возникшие вопросы специалистам, обсудить детали данного процесса с друзьями и знакомыми, которые с ним сталкивались, а также изучить общую последовательность действий с помощью фото или видео, доступных сегодня в большом количестве. Затем можно приступать к работе.

Какая розетка нужна для духового шкафа

Если собрались делать подключение духового шкафа через розетку, установленную на выделенной линии, сразу возникает вопрос: где она должна быть установлена. Тут вот в чем проблема. Розетка и вилка в таком случае, ставятся силовые, а вид у них мягко говоря» не очень» и размещать их над рабочей поверхностью неэстетично.

Потому ищут скрытый способ установки. Вот тут и возникает проблема: надо найти такое место, чтобы было легко включать/выключать оборудование, и чтобы было безопасно (исключить возможность попадания воды, пыли, грязи, механических повреждений). Есть несколько вариантов решения задачи:

Если кухонный гарнитур имеет цоколь, установить ее за духовым шкафом, на несколько сантиметров выше уровня пола. Не самый лучший вариант. Недостатков много. Первый — сложный доступ. Чтобы выключить/включить духовку из сети, придется чуть ли не ложиться на пол, просовывая руку до самой стены.

Второй — высокая вероятность загрязнения. На кухне, даже под мебелью, скапливается жир, грязь. Они обязательно будут и на розетке, что ухудшает контакт, снижает электробезопасность.

Если между верхней панелью духового шкафа и столешницей остается свободное пространство, его можно использовать для установки розеток. Хороший вариант для оборудования зависимого типа. Оно должно подключаться к одной розетке.

Вариант «так себе» с точки зрения доступности подключения — чтобы включить/выключить из сети надо поднять варочную поверхность. Если необходимо подключить независимый духовой шкаф, этот вариант не проходит вообще.

Установить розетку за духовкой на уровне 50-80 см от пола. В паре с длинным шнуром (не менее 120 см) ее можно будет выдвинуть и выключить. Именно так рекомендует сделать Bosсh. Но, этот вариант более чем спорный. Если учесть, что духовой шкаф фиксируется болтами к боковым стенкам шкафа, отключение от электричества будет тем еще квестом.

Установить розетку в районе соседнего шкафа, выпилив в его задней стенке отверстие. Способ неплохой, доступ нормальный, с безопасностью тоже все неплохо. Единственный минус — рядом не всегда стоят шкафчики. Бывает, что это холодильник или другое оборудование.

Пару слов о выборе розетки и вилки. Если ставите автомат на 16 А, имеет смысл поставить электроустановочные устройства с таким же номиналом. Это гарантирует длительную и бесперебойную работу без подгорания контактов и оплавления корпуса.

Установка клеммной колодки

Подключение бытовой техники через клеммную колодку считается более надежным. Контакт тут обеспечивается прижимными винтами, что более надежно чем при включении через вилку и розетку. Недостаток такого подключения — относительная сложность размыкания цепи.

Придется снимать крышку, откручивать болты, которыми держится провода, выдергивать их. Потому используют его только при условии наличия на линии автоматического выключателя. Причем, желательно чтобы он был двухполюсным и разрывал сразу и фазу, и нейтраль.

В квадратную отлично становится трехконтактная колодка. Если надо подключить духовой шкаф к трехфазной сети, под пятиконтактную колодку надо будет ставить продолговатую модель.

Вариант установки клеммной колодки для подключения духового шкафа

Коробку можно закрепить на поверхности стены. Такой вариант подходит, если проводку тянут после завершения ремонта. Если кабель прокладывают в штробе, имеет смысл и коробку утопить в стену.

При подключении надо будет зачищенные от изоляции провода вставить под металлические пластины, затянуть контакт прижимными болтами (отверткой). При этом надо прикладывать приличные усилия — чтобы контакт был хороший.

Обратите внимание, что при подключении нельзя перепутать провода. Фазный провод с духового шкафа должен быть напротив фазного, пришедшего со щитка, нейтраль (ноль) — строго напротив нуля, земля — напротив земляного

Это важно. Будьте внимательны

https://youtube.com/watch?v=8pS69oVPeW8

Возможные проблемы

Основная проблема встройки при установке – высота духовки. При этом строгие размеры ниш вроде бы должны соответствовать параметрам техники, но на деле духовые шкафы с ручками могут не поместится в ниши высотой 598 мм. Если у духовки есть фасадная панель управления, под нее требуется ниша как минимум на 600 мм.

Конструкцию духового шкафа не стоит подвергать изменениям, если:

• прибор находится на гарантийном обслуживании;
• вы ничего не понимаете в электротехнике.

Если за время периода гарантии вы решите сдать неподходящий прибор обратно, у вас его примут. Однако следующие случаи обслуживающий персонал гарантийного сервиса посчитает исключением.

• Следы попыток вскрытия. Это могут быть снятые пломбы, срезанные болты, прочие признаки.
• Узлы или механические части аппарата успели повредить грызуны, которые, возможно, есть у вас дома.
• При транспортировке прибора не были соблюдены рекомендации производителя.
• Неподходящие параметры напряжения стали причиной повреждения электрической части прибора. Критически возможные пределы обычно указываются производителем в инструкции.

Дверные петли приборов, регуляторы мощности, элементы, отвечающие за нагрев, поджиг, термостат, уплотнительные резинки, штоки, удерживающие пружины – все это элементы, которые часто становятся проблемой для владельцев домашней техники. Если треснутый регулятор мощности не помешает работоспособности техники, а только доставит дискомфорт, то сломанный нагревательный элемент затруднит использование духового шкафа.

Продолжать комфортно пользоваться своей духовкой можно только после завершения ремонта. Мелкий ремонт допустимо произвести самостоятельно. Ведь оригинальные запасные части для распространенных фирменных устройств – отнюдь не дефицит. Для сложного ремонта лучше вызвать мастера на дом или отвезти свою технику в ближайшую мастерскую.

Подключение

Принцип работы газовой духовки разительно отличается от электрической. Поэтому и подключать их нужно разными способами.

Электродуховка

Если имеет место неуверенность в собственных силах, то для надежности и безопасности лучше воспользоваться услугами электрика-профессионала. Но этот процесс не предполагает никаких сложностей, и с работой справится любой мастер, соблюдающий определенные правила.

1. Перед началом действий внимательно изучается схема подключения.
2. Розетку мощностью 40А располагают выше пола на 10 см.
3. Выделяется отдельный автомат в щитке в качестве защиты от перегрузки и перебоев напряжения в сети.
4. Для безопасного и практичного соединения проводов применяются специальные клеммники.

Нельзя забывать, что электродуховка (если еще и вместе с варочной поверхностью) потребляет немалое количество электроэнергии. Для ее бесперебойной работы нужен цельный провод с большой пропускной способностью, идущий к электросети.

Газовая

Невзирая на имеющийся опыт и веру в свои силы, в этом случае придется вызывать мастера. Подключение любого газового оборудования должен проводить специалист и составить об этом официальный акт. Такая бумага хранится у хозяина жилья, пока он пользуется этим устройством. Поэтому остается встроить духовку в нужное место и подготовить необходимые материалы к приходу мастера:

цельный специальный гибкий шланг, не длиннее двух метров;

специальную диэлектрическую прокладку для крана.

Остальное газовщик сделает сам.

По окончании установки проверяется работоспособность встроенного шкафа. Для этого он запускается на полную мощность и испытывается в разных режимах, заодно визуально тестируется работа индикаторов. Техника должна поработать не менее получаса, чтобы внутри прогорела вся заводская смазка. После этого следует ее хорошо вымыть и насухо вытереть.

Куда обращаться при подключении газовой плиты?

Если при ремонте на кухне или по другим причинам потребовалось поменять старую плиту на другую модель, то придется сделать следующее:

• приобрести устройство;
• вызвать специалистов компании, у которых в обязательном порядке должно быть разрешение на монтаж газового оборудования в жилых объектах.

При желании можно вызвать частного мастера или сотрудника компании, поставляющей газ. Но после завершения монтажа потребуется внести новое оборудование в реестр «Госгаза». При этом сотрудники частных организаций, которые работают по официальной лицензии, тоже имеют право вносить записи в технический паспорт устройства. Тем не менее, будет целесообразно вызвать именно сотрудника «Госгаза», ведь это упростит процесс.

Монтаж газового оборудования проводится только квалифицированными мастерами

Отметим, что существуют государственные программы, благодаря которым в некоторых регионах нашей страны осуществляется постепенная замена газовых плит. Это необходимо для полной модернизации оборудования и безопасности жителей, поэтому часто программы спонсируются из бюджета.

В каких случаях следует рассчитывать на льготную или бесплатную замену газового оборудования:

• если плита не принадлежит владельцам квартиры, а находится в собственности у соответствующей организации;
• когда владелец квартиры имеет звание героя или является участником ВОВ;
• плиты иногда меняют пенсионерам, которые не имеют дополнительных льготных выплат;
• частично или полностью могут оплатить установку плит малоимущим семьям, которые имеют доход ниже прожиточного минимума;
• оборудование устанавливают жильцам квартир, которые находятся в собственности у государства.

Для того, чтобы получить бесплатную плиту, необходимо обратиться в «Госгаз» с пакетом документов, подтверждающих право на льготу

Розетка для духового шкафа

В принципе, если в кухне уже установлена евророзетка, которую используют для другой бытовой техники, то и духовку к ней тоже можно подключить, если выполнены три главных условия:

1. Мощность духовки не превышает 3,5 кВт.
2. Розетка подключена к трёхжильному медному проводу сечением 2,5 мм².
3. Вместо обычного автоматического выключателя с тепловым расцепителем, в распределительном щитке установлен дифавтомат, который выдерживает номинальный ток силой 16 А.

Часто встречаемая схема распределения тока по участкам – это два автомата на две группы: освещение и розетки. На последнюю ставится прибор номиналом 16-25 А. Если в розеточной группе заменить обычный автомат на дифференциальный, то это даст возможность использовать одну из розеток для подключения духового шкафа. Но тут возникает другая ситуация: подключённая духовка забирает на себя весь защитный потенциал автомата, а значит, при включении шкафа другой прибор в розетки подключать нельзя, иначе выбьет автомат.

Поэтому в кухню от распределительного щитка дома рекомендуется тащить отдельный электрический шлейф, к которому будет подключена духовка. А это затраты и на приобретение расходных материалов, и на проведение электромонтажных работ. Поэтому придётся сделать выбор: или экономия, но неудобства в одновременном использовании бытовых приборов, или максимальное удобство, но расходы. Но учтите, что в любом случае обычный автомат меняется на дифференциальный или рядом с первым устанавливается дополнительная защита в виде прибора УЗО.

Ниже приведены несколько полезных советов, касающиеся установки и эксплуатации розетки

• Месторасположение – на стене, на высоте не более 90 сантиметров, но и не ниже 10-15 сантиметров над уровнем пола. Последний параметр определяется за счёт возможных протечек на кухне. Это расстояние не позволит воде попасть на прибор.
• Нельзя монтировать розетку непосредственно за духовым шкафом. То есть, месторасположение можно сместить влево, вправо, приподнять выше.
• Влажная чистка духовки проводится только при отключённом приборе.
• Расстояние от газовой трубы до электропроводки и розетки не должно быть меньше 60 сантиметров.

Сегодня производители разных стран для мощных электроприборов предлагают разные модели розеток. На фото ниже они показаны. Производители тех же электрических духовок не знают, какая розетка будет установлена у потребителя дома. Поэтому электродуховки в торговую сеть поступают без вилок. А значит, к питающему кабелю, который отходит от духового шкафа, её придётся подключать самостоятельно.

Подключение вилки к проводу представляет собой точное подсоединение определённых жил кабеля к контактам прибора. Сегодня в основном используется цветовое отличие. Из трёх жил жёлто-зелёная является заземляющей, остальные фазными и нулевыми. Но для точного определения лучше вскрыть клеммную коробку на задней стенке духовки и посмотреть, какой провод, куда подсоединён.

В том случае, если клеммная коробка закрыта пломбой, то проверку проводят мультиметром. Проверяется именно заземляющая жила. Щуп чёрного цвета подсоединяется к проводу (жёлто-зелёному), красный к корпусу духовки. Если на дисплее засветился ноль, то это на самом деле заземляющий контур. После чего концы питающего кабеля соединяются с клеммами в вилке. Жила заземления смыкается с соответствующей клеммой. Чаще всего она располагается посередине между клеммами фазы и ноля и обозначается специальным значком, как показано на фото ниже. Две остальные жилы подключаются к любым клеммам в независимости это ноль или фаза. Чтобы провод не болтался, его фиксируют хомутом, который прикручивается к корпусу вилки.

Проводка

В домах старой застройки (советский период), если проводка не менялась, то она алюминиевая, с сечением жил 1.5 мм², без заземляющего провода. По некоторым таблицам соотношений считается, что этого достаточно для 4.4–5 кВт, но на практике для таких мощных приборов как духовка этого хватит для 3.5 кВт и не больше. Придется либо менять линию, либо подбирать устройство меньшей производительности (до 3.5 кВт и 16 А), иначе возникает риск перегрева проводов, возгорания.

Часто правила нарушаются и, например, на алюминиевую линию 1.5 мм² «вешают» устройства и на 5 кВт, и они работают года без негативных последствий, но это риск и гарантии от перегрева жил нет. Перед тем как установить встраиваемый духовой электрошкаф, желательно изучить несколько вариантов таблиц соотношений мощности и сечения проводки. Подбирают среднее значение (в большинстве случаев этого достаточно) или с запасом.

Подключить духовой шкаф к электросети надо с учетом правил по проводке:

• мощность потребителей суммируется, поэтому желательно выделить отдельную линию с одной розеткой на электродуховку. Впрочем, если сечение жил позволяет, то допускается и больше потребителей, но надо учитывать, что при перегрузке, КЗ, пробое, обесточатся все приборы. А также дифференциальные значения тока для отключения разные для отдельных устройств, поэтому возможна некорректная работа защиты;
• автоматика защитного отключения — УЗО, дифавтомат — крайне желательная. Но если нет заземления (проводка двухжильная), то она обязательная. Без защиты при пробое, нарушении изоляции пользователь рискует получить удар током с фатальными последствиями, а при скачке напряжения повышен риск выхода прибора из строя;
• надо подбирать не только сечение жил, но и параметры розеток под величину тока, иначе они будут нагреваться, возникнет риск их возгорания.

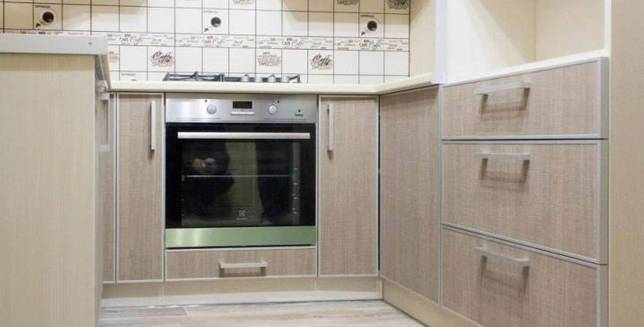

Самостоятельная установка духового шкафа

Вставить духовку в кухонный гарнитур легко, так как все размеры обычно стандартные. Нужно только подготовить и подогнать некоторые мелочи.

Зависимость оборудования

Духовые шкафы, которые выпускаются вместе с варочной панелью, называются зависимыми и располагаться могут только под ней. А духовки, предназначенные для автономной работы, считаются независимыми. Такую технику допускается размещать в любом удобном месте кухонного гарнитура: не только классически – внизу, но и выше стола, так как зачастую варочная поверхность покупается отдельно и устанавливается непосредственно в столешницу.

Подготовка ниши в мебели

В выбранной для духовки нише стола, навесного шкафа или пенала при помощи уровня выравнивается горизонтальная поверхность. Это требуется, чтобы горячий воздух мог равномерно распространяться по всему внутреннему объему устройства.

Необходимо замерить короб под духовой шкаф на предмет соблюдения необходимых зазоров для циркуляции воздуха между духовкой и стенками мебели:

• от задней стенки – 4 см;
• от боковых – 5 см;
• от пола до донной части прибора – не меньше 9 см;
• от днища индукционной поверхности — 2 см (если духовка устанавливается классически – под варочной панелью).

Совет! Можно просверлить большие отверстия в задней стенке мебели или совсем снять ее, чтобы облегчить подсоединение к сети и улучшить проветривание. Выдвижной ящик или просто отсек под духовкой вполне считается необходимым зазором, если он не меньше нужного размера.

Установка шкафа

Все зависимые модели просто устанавливаются на пол между элементами кухонной мебели. В такой конструкции с собственным корпусом уже есть и необходимая нижняя ниша, и нужные зазоры по бокам. Что касается встраиваемого независимого духового шкафа, то его следует установить на подготовленную поверхность и надежно закрепить с помощью саморезов.

Монтаж газовой духовки

Наибольшее число сложностей возникает при монтаже встроенного газового оборудования. Критичная проблема в этом случае – это подвод магистральной системы к духовому шкафу. Эту работу в любом случае должны выполнять сертифицированные специалисты.

Согласно правилам установки газового оборудования, оно обязательно обеспечивается специальной защитой. Элементы системы не должны подвергаться сильному физическому воздействию или резким температурным перепадам. Запорный кран необходимо вынести на легкодоступный участок, что даст возможность быстро отключить подачу газа при возникновении экстренной ситуации.

При подключении одного прибора допускается использование обычного сильфонного шланга. Его гибкость позволяет уложить отвод без установки дополнительных держателей, равно как и сверления стен. Но шланг не должен быть длиннее 2 метров. Какие-либо переходники не допустимы.

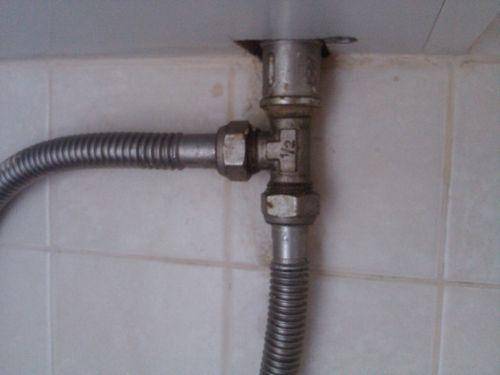

Газовые шланги

Некоторые модели имеют зеркальное соединение, то есть, с правой и левой стороны одновременно. После подключения к одному из кранов второй необходимо заглушить. Хорошо, если предусмотрен толковый заводской клапан, тогда как на бюджетных моделях приходится вбивать чопик или накручивать сторонний кран. Если входной вывод прямой, то для большего удобства можно использовать Г-образный адаптер.

Перед тем как окончательно закреплять духовой шкаф на своём месте, необходимо проверить состояние всех элементов, в том числе работоспособность самого оборудования

Особое внимание нужно уделить герметичности соединений. Верный способ определения утечки газа – мыло

Наносим раствор на резьбовые стыки, пускаем газ и выжидаем пару минут. Если появляются пузыри, то герметичность соединения нарушена.

Приобретайте многофункциональные встраиваемые духовые шкафы и наслаждайтесь процессом приготовления любимых блюд!

Некоторые советы и рекомендации

Если в своем доме, как правило, проблемы с заземлением нет, то в старых постройках с этим всегда возникают трудности. В квартире организовать заземление не составит труда, достаточно протянуть на площадку дополнительную жилу провода и подсоединить её к металлическому элементу.

Расположение розеток для подключения электрического духового шкафа

Ветка, которая будет источником электроэнергии для устройства, должна отличаться высокой пропускной способностью. Устанавливается дополнительный автоматический выключатель, мощность которого рассчитывается исходя из уровня электропотребления духовки. Если есть и варочная панель, то в таком случае мощность рассчитывается исходя из общего уровня потребления электричества.

Внимание! Электродуховка является мощным потребителем электроэнергии, подключать ее необходимо цельным проводом без присутствия скруток. Следуя этим простым советам, подключение кухонного устройства не составит труда, а его дальнейшая работа будет приносить только удовольствие, отличаясь стабильностью и неприхотливостью

Следуя этим простым советам, подключение кухонного устройства не составит труда, а его дальнейшая работа будет приносить только удовольствие, отличаясь стабильностью и неприхотливостью.

Подключение варочной панели к электрической сети своими руками

Итак, если вы решили своими руками подключить такой электроприбор, как варочная панель, внимательно изучите нижеследующие инструкции. Они предполагают, что в сети уже организована соответствующая разводка кабелей, установлены защитные автоматы и силовая розетка. В случае принятия решения о подключении бытовой техники для пищеприготовления непосредственно к электрической сети, минуя штепсельное соединение вилки и розетки, один из концов проводника подсоединяется не к вилке, а сразу на выходы защитного автомата.

Подключение варочной панели к однофазной электрической сети

Если ваше жилище обеспечивается электрической энергией посредством сети с напряжением 220 В и одной фазой, то для подключения индукционной варочной панели рекомендуем вам воспользоваться приведенным ниже алгоритмом.

1. Подготавливаем кабель. Его длина должна соответствовать расстоянию от места установки варочной панели до силовой розетки с учетом небольшого запаса на возможные манипуляции. С концов кабеля снимается слой верхней изоляции, затем от изоляции освобождаются и окончания жил кабеля. Т.к. провода многожильные, целесообразно их обжать либо пропаять.
2. К одному концу проводника подсоединяется штепсельная вилка. Заземляющая жила подключается к верхнему ее контакту, а к нижним – фазная и нулевая жилы.
3. Варочная панель может иметь на выходе четыре (два фазных, один нулевой и один заземляющий), или шесть (три фазных, два нулевых и один заземляющий) контактов. С подключением варочной панели, имеющей 4 провода на выходе вы можете столкнуться, если приобрели технику фирмы Electrolux. Обычно возможные схемы подключения варочной панели к электрической сети изображены на ней самой непосредственно рядом с выходами контактов. Но, в общем-то, несложно разобраться самостоятельно в том, что при подключении данного энергоприемника к однофазной сети несколько контактов одинакового назначения необходимо соединить специальными перемычками, которые обычно идут в комплекте с варочной панелью (в случае отсутствия перемычек в комплектации их можно изготовить из кусочков провода).
4. Далее можно осуществить подключение объединенных перемычкой фазных контактов варочной панели к другому концу фазного провода. Соответственно, нулевой выход соединяем с нулем проводника, а заземляющий – с землей проводника.
5. Подсоединенный к варочной панели кабель закрепляем на ее корпусе специально предусмотренной для этого фиксирующей скобой. Это предотвратит лишние механические воздействия на места соединения проводников.

Подключение варочной панели к трехфазной электрической сети

Подключение варочной панели к трехфазной сети имеет некоторые отличия от подключения к однофазной. Алгоритм его будет следующим.

1. Подготавливаем многожильный кабель по аналогии с пунктом из предыдущего раздела.
2. Соединяем провод с вилкой. В случае с устройствами, предназначенными для трехфазной сети, нулевой проводник подключается к верхнему контакту вилки, заземляющий – к нижнему, а к центральным контактам подсоединяются фазные провода.
3. Если варочная панель имеет шесть выводов, то два из них, которые являются нулевыми, объединяются специальной перемычкой. Далее все выходы соединяются с соответствующими жилами кабеля, к которому мы подсоединили штепсельную вилку. Если варочная панель имеет только четыре вывода, одну из фаз кабеля мы попросту не используем.
4. Закрепляем кабель на корпусе варочной панели скобой-фиксатором.

Важно! Изложенные в данной статье алгоритмы монтажа применимы и для других электроприборов. Они так же помогут вам решить вопросы, как подключить электроплиту самостоятельно или как подключить духовой шкаф к электричеству

Теперь вы осведомлены о том, с какими трудностями вы можете столкнуться, если решите отдать предпочтение современной электрической бытовой технике для приготовления пищи. Надеемся, что использование наших рекомендаций поможет сделать эти трудности совершенно несущественными.

Розетка для духового шкафа

Розетку подбирают с учетом мощности духовки, характеристик сети, значения тока. К примеру, при сечении проводов 16А, которое подходит для устройства 3.5 кВт, необходима розетка конкретно под эту либо большую характеристику – на 20А или 32А. Разъем для подключения электроприборов бывает различной формы с разным количеством отверстий.

Нередко вилка шнура духовки совпадает с нею, к примеру, три плоских вывода под 32А. При наличии 3-х фазной сети, необходима электрофурнитура на 4-5 проводов. Если неправильно рассчитать, то разъем будет нагреваться, произойдет выгорание. Нужно выбирать, начиная с типа F и 10А. Чтобы обеспечить большую безопасность лучше приобрести типоразмер с крышечкой, который защищает от попадания брызг.

Розетки необходимо ставить в доступном месте недалеко от духового шкафа на негорючую поверхность. На нее не должна попадать влага. Не надо устанавливать сзади варочной панели и самой духовки.

Рекомендуется, чтобы она находилась от пола на высоте 30 см. Слишком близкое к нему расположение розеток приведет к неудобствам при пользовании. Например, если есть нижние мебельные фасады, понадобится их демонтировать, можно не вписаться в размер. Основная опасность заключается в том, что может прорвать шланг водопроводной трубы и при наступлении в воду человек окажется под напряжением 220 Вольт. Нежелательно устанавливать розетку над или под бойлерами и нагревательными приборами.

Чтобы подключить кабель к розетке, надо очистить жилу от изоляции на 0.5 см, подвести под прижим, закрепить вином. Можно сделать по-другому. Зачистить провод на 1.5 см, обернуть им винт и прижать. В этом случае контактируемый участок получается больше, следовательно, соединение лучше, а значит более надежно.

Жилу из тонких проволок плотно обхватывают латунными трубками либо запаивают оловянным припоем. При подборе кабеля и розетки для варочной панели, и духового шкафа необходимо учитывать в сумме мощность бытовой техники, подключенной к силовой цепи.

По требованиям безопасности использовать переноску (удлинитель) для подключения варочной панели и духового шкафа запрещается. Правильнее будет установить двойную розетку. Они представлены в широком ассортименте.

При установке важно подобрать правильные материалы
