Антенный разветвитель на 2 телевизора какой лучше

Подключение к одной спутниковой антенне

Технология соединения зависит от типа конвертера, который располагается на тарелке.

  1. Если конвертер с двумя выходами, тогда можно к каждому подсоединить отдельный ресивер. Или установить сначала мультисвич. Последний будет сам делать деление и передавать сигнал на каждый ресивер.
  2. Можно на антенну установить два конвертера. Тогда каждый будет работать независимо друг от друга с отдельным ресивером. Недостаток в том, что нельзя ловить обоими головками сигнал с одного спутника. Но в большинстве случаев для вещания на орбите будут рядом несколько спутников. Поэтому проблем не будет.

Усиление сигнала

Как указывалось выше, сигнал можно усилить при помощи специальных устройств. Чтобы улучшить изначально слабый сигнал, пользователю понадобиться специальный усилитель, который крепится возле антенны, а если сигнал хороший, но его хватает только для одного телевизора, следует воспользоваться активным антенным разветвителем . Подробнее об этих устройствах и особенностях их подсоединения – далее в материале.

Для активной антенны с усилителем необходимо питание от сети

. В случае использования уличной антенны найти рядом розетку проблематично. В этой ситуации обеспечить устройство электропитанием можно двумя способами.

Первый вариант позволяет подводить напряжение к антенне непосредственно от телевизора через кабель, передающий телевизионный сигнал. Это возможно посредством специального разветвителя, допускающего проход электропитания

, определить который можно по надписи Power Pass возле одного из выходов. К этому разъему подсоединяется кабель, идущий на один из ТВ-приемников, с блоком питания на другом конце, подключенным в розетку.

Второй способ актуален, если подобного разветвителя нет в наличии (так как он является достаточно дефицитным товаром). В этом случае обеспечить подвод питания можно с помощью специального переходника. С одной стороны у него антенное гнездо, в которое нужно вставить сепаратор от блока питания. С другой находится внутренняя резьба и игла, которые необходимо накрутить на вход делителя. После подсоединения блока к электросети питание будет поступать даже через обычный делитель.

Блок питания для усилителя лучше брать с регулировкой напряжения, чтобы повышать или понижать его при необходимости. Это может быть актуально, если усиливается сигнал. В этом случае при просмотре цифрового телевидения видео может зависать, пока не будет понижено напряжение

Сплиттер с усилителем

Если антенный сигнал хороший, но для нескольких телевизоров его недостаточно, можно применить специальный активный сплиттер. Он выглядит как обычный разветвитель, но внутри него находится микросхема и резисторы. При подключении пары телевизионных панелей можно попробовать обойтись без него, но если сигнал делится на три и более части, его нужно использовать в обязательном порядке .

Питание для активного разветвителя подается тем же способом, что и для антенны с усилителем

. К выходу с надписью «Power Pass» подключается кабель, идущий на телевизор, с подсоединенным блоком питания с другой стороны (первый способ).

Выбираем кабель для своих нужд

Рассмотрим каждый популярный телевизионный кабель для цифрового телевидения. Какой лучше будет для ваших нужд, определять вам.

RG-6U

Это оптимальный кабель в соотношении цена/качество. Он имеет стальной проводник сечением от 0,724 мм2 до 0,816 мм2 (зависит от производителя), покрытый медью. Наружная изоляция выполнена из ПВХ, а внутренний диэлектрик из полиуретана толщиной до 4,7 мм. Общий диаметр кабеля составляет в среднем 6,6 — 6,8 мм.

Отметим, что кабель RG-6U обладает неплохой гибкостью, поэтому им удобно выполнять угловые повороты. Также он имеет относительно низкую степень затухания сигнала в районе 9,2 дБ на 100 м кабеля — это лучше, чем у младшего предшественника RG-59, хотя цена на них приблизительно одинаковая.

Единственным минусом является невысокая плотность наружной изоляции из ПВХ, которая довольно быстро портится под действием факторов внешней среды. Именно поэтому кабель лучше использовать для прокладки внутри дома.

Средняя стоимость: 9 – 20 рублей за 1 м.

РК-75

Это российский аналог кабелю RG-6U. Он имеет огромное количество разновидностей по сечению проводника, оплетки и изоляции. Сечение жилы лежит в диапазоне от 0,75 мм2 до 1,63 мм2. Для присоединения телевизора к антенне на расстоянии до 30 м вполне подойдет кабель с сечением 0,75 – 0,9 мм2. Более толстый кабель стоит брать только для спутникового телевидения.

Наружная изоляция изготавливается из поливинилхлорида, а оплетка из медной луженой проволоки. Отметим, что все типы РК-75 способны выдерживать температурный режим от -60°С до +60°С, и отлично справляются с влиянием влаги и ультрафиолета, поэтому его можно использовать для наружного монтажа. Величина изгибов должна быть не менее 30 мм — этого вполне достаточно для прохода большинства углов.

Средняя стоимость: 13 – 30 рублей за 1 м.

SAT-50

Творение итальянской компании Cavel отлично передает высокочастотные видео и аудио сигналы. Сечение медной жилы проводника составляет 1 мм2, что позволяет использовать кабель как для цифрового, так и для спутникового телевидения. Провод имеет экран в виде 64 алюминиевых нитей сечением 0,12 мм2 и двойного слоя фольги. Экран отлично блокирует помехи и улучшает передачу сигнала.

Коэффициент улучшения сигнала здесь составляет 60 дБ, а общая толщина провода 6,6 мм. Наружная изоляция отлично выдерживает УФ-лучи и осадки, поэтому можно монтировать кабель и за окном. Производитель заявляет, что срок службы кабеля 15 лет, однако по факту все зависит от условий эксплуатации.

Средняя стоимость: 30 – 50 рублей за 1 м.

SAT-703

Это старший брат SAT-50 и предназначен для прокладки на большие расстояния (от 50 м). Он имеет увеличенное сечение медной жилы в 1,13 мм2 и качественную систему экранирования, состоящую из медной луженой проволоки и двойным слоем фольги. Коэффициент усиления сигнала составляет 80 дБ, что позволяет практически не терять качество сигнала даже при больших участках кабеля между антенной и ресивером. Им можно подключать несколько телевизоров к одной антенне через разветвитель.

Благодаря вспененному диэлектрику кабель имеет малое затухание. Его вес составляет 3,95 кг на 100 м — примерно на 0,5 кг больше, чем у SAT-50. Величина изгибов SAT-703 должна составлять не менее 43 мм. В большинстве своем он предназначен для прокладки в экстремальных условиях за окном. В помещении его укладывать нецелесообразно из соображений экономии.

Средняя стоимость: 35 – 60 рублей за 1м.

DG-113

Кабель изготавливается компанией Cavel и предназначен для подключения, цифрового, кабельного и спутникового телевидения. Считается лучшим по передачи сигнала, так как коэффициент усиления здесь 90 дБ благодаря улучшенной конструкции экрана из луженой меди и двойной фольги. Диаметр медной жилы здесь такой же, как и у SAT-703 – 1,13 мм2. Отметим, что вспененный диэлектрик сверху покрыт тонким углеводородный слоем (PIB), который улучшает влагозащитные свойства. Наружная же изоляция стойка к воздействию ультрафиолета и не трескается с течением времени.

Общая толщина кабеля составляет 6,6 мм, поэтому подходит для стандартных 6-миллиметровых F-разъемов. Производитель заявляется о сроке службы изделия минимум 15 лет. Кабель DG-113, как и SAT-703, лучше использовать для наружной прокладки, а для внутренней использовать другой подешевле

Прокладка такого провода на большие расстояния выльется в немалую сумму, поэтому если хотите сэкономить, то лучше обратить внимание на более дешевые аналоги

Средняя стоимость: 55 – 70 рублей за 1 м.

Как подключить телевизионный сплиттер к 4 телевизорам

Схема подключения сплиттера с усилителем на 4 телевизора выглядит следующим образом:

  1. Для начала выбрать наиболее подходящее место для делителя, после чего зафиксировать его на рабочей поверхности.
  2. Далее – снять заглушки с каждого разъема, куда будут подсоединяться кабели, ведущие к ТВ-приемникам.
  3. Коаксиальные кабели также подключить к самим телевизорам.
  4. Последний шаг – подключение общего провода, который входит в квартиру от антенны.

На этом процедура монтажа будет завершена, на нее уходит от 10 до 15 минут.

Подключение может зависеть и от вида сплиттера:

  1. С зажимом винтового типа. Не требуется пайка, подходит для любых типов кабелей.
  2. С резьбовыми соединениями. Тоже не нужна пайка, но применяется исключительно для проводов с малым диаметром.
  3. С коаксиальными гнездами. Подходит для подсоединения любых кабелей, к которым монтированы стандартные антенные штекеры.
  4. Делители, для которых требуется пайка.

Бывает, что после подключения еще одного ТВ-приемника качество изображения на других телевизорах может упасть. В подобной ситуации есть два решения. Первое предполагает использовать активную антенну, например, польскую конструкцию. Второй вариант – покупка нового сплиттера с усилителем.

Существует несколько способов, с помощью которых можно повысить уровень сигнала. Если при передаче нагрузки на делитель наблюдаются высокие показатели, на входе в разветвитель можно установить один промежуточный модуль для усиления. В случае с возможной перезагрузкой рекомендуется на каждый выход установить раздельный активный компонент. Еще один вариант – установить один усилитель на входе, а на выходах поставить отдельные активные модули.

Виды антенных разветвителей

Под данным термином понимается несколько видов приборов, каждый из которых предназначен для выполнения конкретных задач. Сплиттеры помогают распределять сигнал между двумя и более выходами. Например, на входе уровень сигнала находится на отметке 12 дБ, и в случае двойного деления на выходе изделия он составит 6 дБ, при тройном – 4 дБ и т.д.

Для соединения нескольких сигналов в один применяются приборы под названием «сумматоры». Большинство диплексеров функционируют в двух направлениях. Благодаря их универсальности, они также используются в качестве сплиттера. Как правило, подобные изделия нужны в ситуациях, когда необходимо подать совместный сигнал от обычной приемной конструкции и спутниковой тарелки.

Третий вид разветвителей – ответвители – представляют устройства, используемые для создания магистральной сети, например, при распределении сигнала в квартиры многоэтажки.

В бытовых условиях применяются сплиттеры, рассчитанные на 2, 3, 4, 6 или 8 выходов. Наиболее качественными считаются те изделия, которые оснащены высокочастотными трансформаторами с большим сопротивлением. Имеются у них и несколько недостатков – это высокая цена и возможность деления сигнала лишь в двух направлениях. Если необходим антенный разветвитель на 3 телевизора (или больше), рекомендуется выбрать прибор с последовательно установленными резисторами.

«>

Антенный разветвитель: как он устроен и как его подключать

Двумя телевизорами в квартире удивить кого-либо сейчас трудно. Технологии, да и сами устройства приема сигнала, в наш стремительный век постоянно развиваются, что неминуемо сказывается на снижении цен на более старые модели. А это, в свою очередь, ведет к тому, что второй телевизор, а то и третий, может позволить себе практически каждая семья. Согласитесь, ведь все же удобно, когда на кухне или в своей комнате можно смотреть любимые передачи, никому при этом из членов своей семьи не мешая. И в этом случае нам обязательно понадобится антенный разветвитель.

Активный или пассивный: как сделать верный выбор?

Даже и не думайте о том, чтобы просто параллельно подсоединить к антенне пару проводов и таким образом получить еще один источник сигнала. Качество картинки в результате такой операции будет очень плохим – появится многоконтурность, снизится контрастность и т.д. Поэтому и нужно использовать антенный разветвитель, или, как его ещё в народе именуют, «краб».

Если источник сигнала хороший, что можно определить визуально, и до этого в доме был всего лишь один телевизор, то вполне подойдёт модель, собранная на базе резистивных делителей. Такой антенный разветвитель считается пассивным и, хоть и обеспечивает хорошее согласование сигнала, все же вносит в него определенное затухание, пропорциональное по силе количеству выходов. Данный тип хорошо зарекомендовал в себя в условиях крупного города или поблизости мегаполиса, где мощность трансляции достаточно высока.

Соответственно, при плохом приеме или большом количестве ресиверов будет лучше использовать антенный разветвитель активного типа. Такое устройство не только разделяет входящий телесигнал, но и усиливает его мощность.

При покупке разветвителя обращайте внимание на уровень затухания, который указывается в децибелах как на самой маркировке прибора, так и в сопутствующей инструкции. Чем меньше значение этого показателя, тем лучше

Если в меню телевизора можно посмотреть частоты принимаемых каналов, то запомните из них наибольшее значение и проверьте, чтобы оно входило в диапазон частот выбранного устройства.

Как подключить антенный разветвитель

Все, что понадобится для подсоединения второго телевизора кроме самого устройства – это телевизионный кабель, монтажные скобы (если кабель будет крепиться к стене), острый нож, обычная рулетка и антенные штекеры (по числу дополнительных телевизоров). Вначале выбираем в квартире место, где будет размещаться антенный разветвитель. Лучше всего использовать для этого специальные гнезда, монтируемые на стене помещения. Затем отмеряем количество метров от этой точки до каждого из двух телевизоров, суммируем, прибавляем пару метров на запас и покупаем нужной длины антенный кабель. Теперь его нужно нарезать на требуемые куски, с концов которых ножом снимается наружная оболочка, а оплетка загибается наружу на неочищенную часть. После этого вместо штекера, который расположен на конце старого коаксиального кабеля, подсоединяется разветвитель для антенны, а к нему — заранее подготовленные куски кабелей ко всем телеприемникам. Затем все эти провода закрепляются неподвижно с помощью скоб или кабель-канала плинтуса. Последнее, что осталось сделать – это включить все приборы и проверить качество принимаемого сигнала.

fb.ru

Выбор антенного штекера

Когда выбрали нужный вариант, правильно подключите антенный кабель. Сделать это можно следующими способами:

  • Пайка. Годится разве что при монтаже самодельных телеантенн. Не рекомендуем.
  • F-штекер.

    Подходит для подключения антенн как для цифрового, так и для аналогового телевидения. Конструктивно представляет собой шайбу, которая накручивается на конец кабеля, где зачистили внешнюю изоляцию, загнули оплетку и экран. Штекер обжимает отогнутые экранирующие элементы, а обнаженная центральная жила подключаться в сигнальный слот. Рекомендуем!

  • Штекер старого образца. Выпускались еще во времена СССР. От F-штекера он отличается тем, что требует для монтажа полной разборки. Имеет большую жесткость, а при правильной сборке прочность выше, чем современные. Применять допустимо.

В плазменных, ЖК и LED-телевизорах используется стандарт F. Рекомендуем разориться на 50-100 рублей и применять именно его. Однако штекеры старого образца еще встречаются там, где к ним подключаются такие же старые телевизоры.

Оборудование для подключения

Для уверенного приема сигнала нужно купить несколько приспособлений. Приобрести их можно в магазинах, где продается телевизионная или компьютерная техника.

Оборудование для подсоединения цифрового телевидения:

  • приставка (ресивер или ТВ-тюнер);
  • коаксиальный кабель для подключения всех приборов к телевизору;
  • антенна для цифрового вещания ДМВ диапазона.

Антенна

В больших городах существуют кабельные системы (интернет, видео). Некоторые провайдеры передают по ним сигналы цифрового телевидения, но за такую услугу придется платить. Если у вас квартира в многоэтажном доме, стоит подсоединиться к коллективной антенне, вести прием с нее.

Можно свободно выполнить подключение цифрового телевидения на даче или в частном секторе.

Для этого нужно приобретите и установите собственную ДМВ антенну. Выбор типа оборудования зависит от расположения дома:

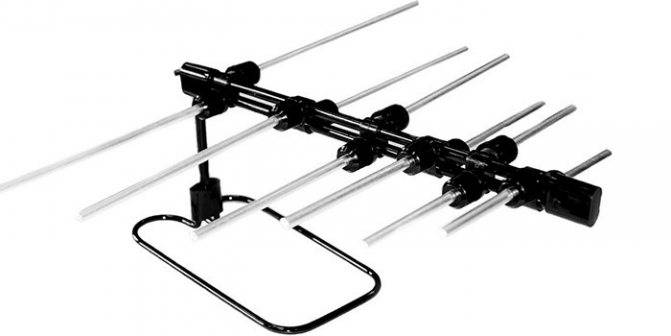

  • Если жилье находится недалеко от телевышки, смело приобретайте комнатный вариант.
  • При значительном удалении требуется наружная антенна для цифрового ТВ с усилителем сигнала.

Приставка

Ресивер – прибор небольших габаритов. Внутри ТВ-тюнера расположена плата с процессором. Устройство преобразует поступающую с антенны информацию в полный телевизионный сигнал сразу в нескольких форматах:

  1. Стандарт DVB-2 для современных моделей или DVB-T для аппаратов раннего поколения с плоским экраном.
  2. MPEG-2 или MPEG-4.

ТВ-тюнеры для телевизора имеют в комплекте:

  • саму приставку;
  • соединительные кабели;
  • пульт;
  • блок питания.

Все приемники управляются пультом, с помощью которого можно:

  • переключать каналы;
  • настраивать изображение, звук (моно или стерео);
  • включать/выключать телевизор по таймеру.

В дорогих приставках реализованы функции записи трансляции на флешку, их последующее включение на этом же ресивере. Имеется возможность остановить передачу на любом моменте и досмотреть позднее.

  • Минимализм в интерьере — особенности и характеристики, идеи дизайна зала, спальни или кухни с фото
  • 5 причин, по которым зимой вы плохо спите
  • 3 возраста женщин, которые идеально подойдут мужчине за 50 лет

Виды ТВ-разветвителей

Существует несколько групп разветвителей:

  1. Делители, или сплиттеры, они направлены на равномерное распределение сигнала на необходимое количество ТВ. Отлично подходит для домашней кабельной разводки и считается самым востребованным видов. В продаже представлено два вида сплиттеров: 5-1000 мГц (применяется для аналогового или кабельного вещания)  и 5-2400мГц (подходит для спутникового ТВ).
  2. Ответвители – используется, когда нужно распределить сигнал. Например, на один выход направить основную его часть, а на оставшуюся – сигнал послабее. Такой вид часто используется у провайдеров кабельной сети при обустройстве многоквартирных домов.
  3. Сумматоры – это вид разветвителя, который может проводить сигнал в обратном направлении, при этом суммируя его. Они смешивают несколько сигналов от волновых приемников с разными частотами в один разъем. Таким образом, можно соединить кабельное и цифровое ТВ.

Также разветвители можно классифицировать по назначению и способу обработки сигнала:

  1. По функциональному назначению деление разветвителя зависит от количества входных разъемов. Их может быть 2, 3, 4, 6 и 8.
  2. По способу обработки сигнала: обычный сплиттер и с усилителем сигнала.

Обычные сплиттеры раздают сигнал без дополнительной обработки. В таком случае качество вещания немного ниже, если бы сигнал шел на один телеприемник.

Сплиттер с усилителем сигнала способен исправить этот недостаток. В данном случае, полученный сигнал идет не к телевизору, а в усилитель, таким образом, улучшая изображение. Такой вариант станет отличным решением, если телесигналы становятся слишком слабыми после присоединения разветвителя.

Что потребуется

Для подсоединения потребуются несколько деталей:

двухвыходной сплиттер (разветвитель). Это устройство, позволяющее разделить сигнал от антенны на два и более потока. Имеет вход с одной стороны и два и более выхода с другой — для подсоединения телеприемников.

Если уровень сигнала достаточно высок

Остается определить, будет ли он достаточно высоким, чтобы иметь возможность подключать несколько дополнительных приемников с правильным уровнем. Затем мы используем пассивные разветвители, чтобы разделить его. Следует иметь в виду, что использование этих разделителей вводит ослабление, которое снижает уровень сигнала. Кроме того, стоит помнить, что затухание выше, чем больше пандусов у дистрибьютора. Стандартные разветвители ветвей, доступные на рынке, характеризуются минимальным затуханием 4 дБ, 8 дБ или 11 дБ в каждой ветви.

  • 5 разъемов, соответствующих сплиттеру;
  • 2 штекера-переходника;

антенный кабель.

Важно:

Приобретая разветвитель, не перепутайте количество выходов! Трехполосный (трехвыходной) сплиттер применяется на подключение трех приемников, но никак не двух! Если же под рукой окажется все же трехвыходной, то решить проблему можно подключением к свободному выходу балластного резистора (сопротивление 75 Ом). А если есть план в будущем установить и подключить несколько телевизоров к этой антенне, то лучше сразу купить разветвитель с несколькими выходами и временно заглушить пустые выходы тем же сопротивлением.

По этой причине мы не должны использовать разветвители, где количество выходов больше, чем количество телевизоров, которые мы хотим подключить. Поэтому мы без необходимости уменьшали бы мощность сигнала. Поэтому, если мы хотим подключить один дополнительный телевизор к существующему, нам нужно разделить сигнал от антенны на два с помощью сплиттера с двойным выходом. Когда мы хотим подключить два дополнительных телевизора, сигнал делится на три, т.е. использует трехсторонний сплиттер.

Если в свою очередь уровень сигнала низкий

Затем после деления сигнала может случиться так, что качество приема программ на одном из приемников не соответствует нашим ожиданиям. Например, в этих ситуациях используются активные сплиттеры. У них есть встроенный усилитель, который компенсирует потерю сигнала и частично компенсирует затухание кабеля, который посылает сигнал приемнику.

Важные советы

Для того чтобы получить качественное изображение, не нужно иметь много денег, достаточно приобрести оборудование среднего ценового диапазона за приемлемую стоимость. По истечении времени Вы сможете докупать «модули» по отдельности или усовершенствовать систему, например, приобрести карту памяти.

Комплект, включающий в себя спутниковую антенну, кабель, сим-карту оператора, стоит порядка 100$, но зато Вы получите качественное спутниковое ТВ на долгие годы. Вы сможете наслаждаться интерактивным ТВ, а также изучать иностранные языки абсолютно бесплатно.

Для тех, кто живет на даче, подойдет вариант с простой антенной и недорогим усилителем. Комплект простой антенны, кабеля и ресивера будет стоить около 30$, но зато данный бюджетный вариант отлично подойдет для периодического просмотра телепередач.

Типы сплиттеров и сумматоров

  • Обычные разветвители.
  • Усилители сигнала.
  • Диплексеры.

В этом разделе будет описано несколько различных типов телевизионных разветвителей и сумматоров

Раздел также обратит внимание на некоторые качества для каждого типа, помогая читателю решить, какие виды разветвителя или сумматора ему нужны

Обычные разветвители

Обычные разветвители просто разделяют телесигнал без дополнительной обработки. Это приводит к потере качества эфира для каждого устройства, которое использует тот же самый телесигнал. Двусторонний сплиттер, например, теряет в конечной силе сигнала, половину качества эфира чем, если бы он пошёл прямо на одном устройстве. Сила телесигнала измеряется в децибелах, так что если телесигнал имеет большой высокий децибел для вычисления смело делите на два.

Высокая Пропускная Способность

Высокая пропускная способность разветвителя предназначены для разделения плотных сигналов, таких как те, что используются для телевидения высокой чёткости. Большинство кабельных телевизионных эфиров существуют с частотой в 1 тыс. мегагерц (МГц), поэтому сплиттер должен быть высокой пропускной способности чтобы обработать эту частоту и избежать затухания телесигнала. Разветвители высокой пропускной способности, как правило, немного дороже, чем обычные сплиттеры, но расходы должны избегать оттого, что может быть большая потеря в качестве сигнала.

Усилители сигнала

Главной целью усилителя телесигнала является увеличение силы сигнала без искажения. Некоторые усилители телесигнала с несколькими выходами, так что они могут разделить сигнал уже после его усиления. Многие усилители сигнала также позволяет пользователям контролировать, насколько они хотят усилить его разветвления. Эти устройства являются отличным решением для телесигналов, которые становятся слишком слабыми после того, как обыкновенный разветвитель разделил их. Усилитель сигнала может также использоваться в сочетании с сплиттером, если усилитель сигнала не делит телесигнал на столько раз, насколько хочет пользователь.

Диплексеры

Диплексеры — это другое название для сплиттера. Они также могут получать один телесигнал и разделить его на несколько раз, что означает, что они функционируют также как разветвители. Диплексеры особенно полезны для объединения кабелей телесигнала с антенной и работает они по тому же коаксиальному кабелю что и приёмник телевизора. Местные телеканалы уже доступны в формате высокой чёткости через антенну, также можно подключить каналы кабельного телевидения. Пользователь может использовать диплексер, чтобы смотреть крупноформатные станции с одинаковым качеством по телевизору.

Сочетающий в себе спутниковый и сигнал антенны немного сложнее. Большинство антенных сигналов передаются через РК-59-й коаксиальный кабель, в то время как спутниковые телесигналы, как правило, через RC-6 кабель. Поэтому лучше обратитесь к руководству пользователя спутниковой системы, прежде чем пытаться запустить спутниковый телесигнал через разветвитель.

Установка телевизионного краба

В местах соединения кабелей и разветвляющего аппарата, фиксация осуществляется специальными гайками, которые идут в комплекте с делителем или сумматором. На другие концы кабелей необходимо надеть штекеры. Для этого каждый провод нужно зачистить от изоляции, надеть штекер таким образом, чтоб центральный провод кабеля выступал из него.

Затем его можно подключить к телевизору. Включив его, следует выполнить поиск каналов и проверить качество получаемого звука и изображение на наличие шумов.

Если состояние удовлетворительное или плохое, то нужно установить усилитель. В век цифровых технологий, все чаще встречается вопрос, как подсоединить телевизоры к компьютеру или другому устройству.

Это позволит просматривать фото, видео, страницы сайтов на большом телевизионном экране. Проходя мимо полок с мониторами в компьютерном магазине, можно заметить, что на всех из них воспроизводится одно и тоже видео или изображения.

Для этой цели используется HDMI-сплиттер. Разберем, как подключить активный разветвитель hdmi сигнала на 2 телевизора.

Для этого потребуется устройство с двумя выходами(OUT). Если необходимо будет подсоединить большее число мониторов, следует приобрести HDMI-сплиттер на 4, 8 или 16 выходов(OUT).

Подключение выполняется довольно просто. От компьютера или ноутбука HDMI-кабель нужно присоединить во вход (IN), а кабели от мониторов подсоединить к выходам (OUT).

Как сделать телевизионный краб из подручного материала

Вы, наверное, удивились и подумали, что металлическая коробка с леденцами делает на странице о самостоятельном изготовлении телевизионного краба.

Да, это действительно коробка от леденцов, но их там уже нет, так как из нее сделан самодельный телевизионный краб, по техническим параметрам не уступающий любым другим промышленного производства.

Если открыть крышку и заглянуть в коробку, то сразу станет все понятно. Это самодельный телевизионный краб, выполненный по выше приведенной электрической принципиальной схеме, но вместо разъемов, соединения проводов выполнены методом пайки.

Такая конструкция краба вполне оправдана, телевизионный краб является стационарным устройством, устанавливается один раз и в дальнейшем место его установки менять не приходится. И самое главное, такой телевизионный краб можно сделать из любой металлической коробки от сапожного рема, конфет, кофе. Размер не имеет значения, главное чтобы вместились скобки крепления антенного кабеля и несколько радиоэлементов.

Для изготовления телевизионного краба необходимо в коробке сделать на уровне дна отверстия под телевизионный кабель и в дне коробки для крепежных скобок. Если стенки коробки тонкие, то отверстия лучше не высверливать, а продавить. Сначала проткнуть шилом, затем в полученное отверстие вставить жало маленькой отвертки и вращая надавливать. Отверстие будет увеличиваться. Меняя размер инструмента довести диаметр отверстия до внешнего диаметра телевизионного кабеля. Прижимные планки изготовить из любого металла. Продавленное отверстие хорошо тем, что не образуется острых кромок, которые могут прорезать кабель.

После подготовки коробки и прижимных планок нужно разделать телевизионный кабель

Очень важно при снятии изоляции не надсечь центральную жилу. Экранирующую оплетку кабеля удалять не надо, а завернуть ее на место прижима планкой

Теперь нужно подготовленные концы телевизионного кабеля завести в отверстия коробки и закрепить прижимными планками. Зачищенные концы центральной жилы кабеля загнуть слегка вверх.

Осталось выполнить навесной монтаж трансформатора и резистора, закрыть крышку и телевизионный краб будет готов к работе. Если коробка небольшой глубины, то нужно проследить, чтобы оголенные участки деталей и центральной жилы кабеля не соприкасались с крышкой.

Если нет возможности достать ферритовое кольцо для изготовления трансформатора для телевизионного краба, то вместо него разветвитель можно сделать на резисторах по ниже приведенной электрической принципиальной схеме.

Все резисторы разветвителя имеют одинаковое сопротивление, которое в зависимости от количества подключаемых телевизоров к антенному проводу, вычисляется по приведенной формуле.

Например, для подключения к телевизионному крабу трех телевизоров, величина сопротивлений R будет равна 75 Ом × (3−1)/(3+1)=37,5 Ом. Из стандартного ряда ближайший по номиналу резистор 36 Ом, его и надо брать.

Ниже размещен онлайн калькулятор, с помощью которого можно рассчитать величину резисторов, для краба в зависимости от количества планируемых телевизоров или других приемников телевизионного сигнала для подключения.

Онлайн калькулятор для расчета величины резисторов краба
Введите количество TV:

Номинал резистора для изготовления краба, берется ближайший к расчетному, из стандартного ряда.

Самым надежным видом соединения радиодеталей является, конечно, пайка припоем. Но если нет возможности выполнить работу соединения в телевизионном крабе пайкой, то можно обойтись скруткой выводов.

Для надежного контакта достаточно вывод резистора плотно обвить тремя-пятью витками вокруг центральной жилы телевизионного кабеля. Контакт будет не такой надежный как при пайке, но вполне достаточный для стабильной работы телевизионного краба.

В качестве корпуса для самодельного краба можно использовать и пластмассовую коробку, если оклеить ее корпус и крышку изнутри станиолевой (алюминиевой) фольгой. Обязательным условием при этом является обеспечение электрического контакта фольги корпуса и крышки между собой, и с экранирующими оплетками телевизионных кабелей.

Для надежного контакта оплеток, перед зажимом их прижимными планками, нужно на каждый навить несколько витков куска любого медного провода.

Способ подключения

Производители разветвителей, делителей и сумматоров заботятся о том, чтобы устройство можно быстро и качественно установить или демонтировать. Для этого порты крабов оснащены F разъёмами с наружной резьбой.


Готовые концы кабеля к подключению

Подключение производят следующим образом:

  1. Концы кабелей зачищают так, чтобы оголённая жила выступала из оболочки на 1,5-2 см.
  2. Чуть отступив от края срезанной изоляции жилы, зачищают поверхностное покрытие, чтобы оголить оплётку длиной 1,5 см.
  3. Оплётку оборачивают вокруг изоляции.
  4. Конец вводят во встречный F разъём так, чтобы соединение было достаточно плотным.
  5. Гайку разъёма с внутренней резьбой навинчивают на нужный порт сплиттера.


F разъёмы

Коммунальные маршрутизаторы ТВ сигнала старого образца предусматривают пайку зачищенных концов кабелей или имеют специальные зажимные скобы.
