Какой кабель нужен для подключения электрической плиты

Как выбрать?

Если говорить о выборе кабеля для подключения электроплиты, то следует ориентироваться на материал, из которого он изготовлен, мощность и сечение. Часть этой информации можно узнать лишь после того, как будут проанализированы характеристики плиты, которая будет приобретена. Точнее, будет необходимо знать ее мощность. А чтобы выбор оказался верным, к этому показателю следует прибавить примерно еще 20 процентов. Лучше всегда иметь небольшой запас на случай непредвиденных обстоятельств. Но следует сказать, что мощность не должны быть выше той, что имеет вводной кабель, иначе именно на него ляжет основная нагрузка.

Как правило, многие модели электрических плит, которые производятся сейчас, рассчитаны на питание 380 В и имеют усредненный показатель мощности в 6 кВт. Но можно найти модели и более мощные. Для таких моделей необходим кабель, выполненный из меди для напряжения 380 В и имеющий сечение не менее 1,5 кв. мм. Этот тип провода может выдержать силу тока в 16 ампер. Если же параметры устройства больше, то лучше брать кабель с сечением 2,5 кв. мм.

Для электрических плит, что питаются от однофазной сети кабеля, следует проводить такие расчеты:

  • если мощность до 3,5 киловатт – требуется медный кабель, имеющий диаметр жилы 1,5 кв. мм;
  • если до 5 киловатт – 2,5 кв. мм;
  • если до 7 киловатт – 4,0 кв. мм.

Схемы подключений

Перед выполнением самостоятельного монтажа стоит ознакомиться с существующими схемами.

  • Однофазное подключение (220-230 В) представляет самую распространённую схему, которая используется в многоэтажках. Клеммы соединяются с помощью медных перемычек. Болты в соединениях должны затягиваться туго, чтобы при эксплуатации не обгорели провода.
  • Достаточно редко, но ещё встречается двухфазное подключение. При таком варианте сила тока составляет 380 В. Обе фазы соединяются с использованием перемычек.
  • Трёхфазная схема также подключается к сети 380 В. Чаще такой вид используется в частных домовладениях. Провод питания в данном случае состоит из четырёх или пяти жил. Соединения выполняются аналогичным способом однофазному варианту.

Особенности выбора кабеля для плиты

Не всегда производитель комплектует электрическую плиту или другое кухонное устройство аналогичного типа проводами для подключения. И тут возникает необходимость приобретения провода. Какой марки, сечения и с каким материалом жилы выбирать? Кабель для варочной панели, электрической плиты, духового шкафа подбирают с учетом мощности изделия и фазности подключения. Первый параметр указывается в паспортных данных, второй – зависит от количества жил кабеля, подводимого к плите (трехжильный или пятижильный), а это уже зависит от сети питания (одно- или трехфазная). Провод или кабель обязательно должен быть с медными жилами. Согласно требованиям ПУЭ не допускается подсоединять к энергоемким изделиям кабели с алюминиевыми жилами.

Сечение жил кабеля выбирается в зависимости от мощности энергоемкого изделия (электрическая плита, варочная панель, духовой шкаф) и типа питания по таблице:

Питание плиты от однофазной сети означает, что кабель должен иметь 3 жилы – фазу, ноль и землю, от трехфазной 5 жил – присутствует 3 фазных жилы, ноль и земля.

Теперь необходимо определиться с маркой провода. Многолетний опыт по эксплуатации изделий свидетельствует о том, что для подключения электроплиты наилучшими кабелями считаются марки ПВС и КГ.

Выбор кабеля для электроплиты и варочной панели по типу и сечению

Безопасность эксплуатации классической, индукционной, галогенной, стеклокерамической электрической плиты зависит от грамотного подсоединения к электрической сети

Важно правильно выбрать:

  • марку и сечение питающих кабелей, проводов;
  • силовую розетку, вилку;
  • вводной автомат и УЗО (дифавтомат);
  • схему и способ подключения к питающей сети.

Кроме того, необходимо выделить отдельную линию для подвода кабеля или провода от электрощитка к подключаемому изделию и осуществить заземление. Не допускается совмещение линий освещения и розеточных с питанием электрической плиты. Об этом прямо сказано в ПУЭ.

Для правильного решения вопроса установки и подключения необходимо изучить паспорт на устанавливаемое изделие, а также рекомендации предприятия изготовителя по монтажу и обслуживанию. Обычно необходимые сведения указываются в инструкции по эксплуатации, которую вместе с паспортом добросовестный производитель прикладывает к каждому изделию. Кроме того, подключение кабеля электрической плиты необходимо осуществлять, руководствуясь указаниями ПУЭ и другой нормативно-технической документации, касающимися монтажа и эксплуатации энергоемких изделий. Эти же правила должны выполняться для духового шкафа и варочной панели.

Как подключить электрическую плиту пошаговая инструкция

Порядок подключения остается аналогичным для сетей с любым количеством фаз. Есть лишь некоторые нюансы, о которых вы узнаете далее. Подключение станем выполнять через розетку.

Подключаем электроплиту

Шаг первый (как подключить электрическую плиту)

Вам нужно определиться с местом для установки прибора. Электроплита классифицируется как электроприемник высокой мощности. Чтобы обеспечить его надежную и безопасную эксплуатацию, на ближайшей к плите стене, устанавливаем штепсельную розетку с заземляющим контактом. При этом токовый номинал розетки должен составлять 32-40 А. В розетке для однофазной электросети контактов будет три, для двух- и трехфазных сетей – пять.

Розетка

Шаг второй (как подключить электрическую плиту)

Устанавливаем в щите отдельный автоматический выключатель. Если сеть двух- или трехфазная, тогда ставим трехполосный выключатель на 16 А. Если работа будет происходить в однофазной сети, монтируем однополосный автомат. Номинал выключателя должен составлять 25-32 А.

Однофазное подключение электроплиты (наиболее распространенное)

Шаг третий (как подключить электрическую плиту)

Монтируем провод для подключения электроплиты. В двух- и трехфазных сетях используем кабель 5х2,5 марки ВВГнг, для подключения в однофазном режиме применяется шнур 3х4 аналогичной марки. После чего протягиваем провод от электрощита к штепсельной розетке нашей электроплиты.

Кабель силовой ВВГнг 5х2,5

Шаг четвертый (как подключить электрическую плиту)

Подключаем провод к розетке в соответствии с одной из приведенных выше схем. Закрываем крышку розетки. Эту работу нужно проводить очень внимательно, соблюдая установленные стандарты. Если подключение электрической плиты производится с использованием трехжильного кабеля, то коричневый провод (еще он может иметь белый цвет) подключаем на фазный разъем установленной электророзетки. Синий провод (должен быть белым с синей полоской) пускаем на разъем «ноля», а жилу желто-зеленого цвета соединяем с разъемом заземления. Провода пятижильного кабеля зачастую окрашены в коричневый, белый и красный цвета. Порядок их подключения, равно как и особенности маркировки разъемов розеток, был рассмотрен ранее в описании схем.

Шаг пятый (как подключить электрическую плиту)

Дальше к кабелю подключают вилку. Силовая вилка — разборная. Сперва откручиваете два крепежных винта, затем снимаете крышку с контактами. Также снимается фиксирующая планка, придерживающая кабель. Защитную изоляцию нужно снимать с края гибкого кабеля (примерно на 5-6 см), проводники расправляются, их концы также зачищаются от изоляции примерно на 1,5-2 см. Разделанный конец кабеля заводится в корпус вилки.

Соединяем штепсельную вилку с гибким проводом электроплиты

В процессе обязательно обращаем внимание на особенности маркировки штепсельной вилки. Подключение элемента выполняется аналогично электророзетке

Так выглядит вилка для подключения электроплиты

Шаг шестой (как подключить электрическую плиту)

Подсоединяем гибкий провод к плите. Вот на этом этапе уже многое зависит от модели устанавливаемого прибора и количества фаз в домашней электросети. В целом же производители приводят схемы подключения их плит в прилагающихся инструкциях либо же они находятся на задних крышках агрегатов. Дальше просто следует идти предложенным производителем рекомендациям.

Концы гибкого провода рекомендуется облудить перед установкой в клеммные зажимы – так будет обеспечен максимально надежный контакт.

Шаг седьмой (как подключить электрическую плиту)

Разделяем питающий кабель электроплиты в щите, после чего зачищаем концы проводов. Подключаем фазные жилы питающего кабеля на полосные зажимы автомата. Жилу «нуля» соединяем с общей шиной для всех проводников ноль. Остается не подключенной лишь желто-зеленая жила. В современных системах такие провода соединяются с шинами заземления. В более старых сетях типа TN-C шин заземления нет.

Расстановка перемычек в электроплите Ханса

Как своими силами подключить питающий кабель

Итак, мы выбрали способ, как подключить наши первоочередные кухонные устройства. Но наши питающие кабели подключены условно. Выясним, как это сделать по-настоящему. Традиционно, рассмотрим раздельно, духовой шкаф и варочную поверхность.

Для духового шкафа (мощностью не более 3.5 кВТ, Р=3.5 kW) необходимо приобрести кусок кабеля ПВС 3*2,5 и обычную бытовую вилку на 16А. Длина кабеля должна быть такой, чтобы после подключения кабель не был натянут

При присоединении к вилке (условимся, кабель имеет коричневую, синюю и желтую жилы), важно подключить желтую (желто-зеленую) жилу к клемме земля. Порядок подключения фазы и ноля следующий: коричневая жила это фаза, синяя это ноль. В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора)

Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля

В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора). Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля.

Там мы увидим соединение для каждой жилы кабеля.

Присоединение выполним следующим образом: L- это фаза, N- ноль, знак земля — желтый (желто-зеленый — это цвета земли с точки зрения электрики) согласно цветам жил

Очень важно: цвета жил провода в вилке при сочетании земля-фаза-ноль, должны соответствовать аналогичному сочетанию в подключаемом устройстве. Если в вилке фаза это коричневая жила кабеля, то и в духовом шкафе это коричневая жила. Точно так же с нулем и землей – сугубо по цветам

Точно так же с нулем и землей – сугубо по цветам.

Варочная поверхность. Как правило, модели варочных поверхностей универсальны. Это подразумевает подключение как на 220В так и на 380В. Переход как на одно так и другое напряжение реализуется с помощью установки соответствующих перемычек. У большинства варочных панелей, в месте подсоединения питающего кабеля (удобно доступная пластмассовая крышка) можно увидеть подобную схему подключения:

В случае квартиры, где выделенное напряжение 220В вывод очевиден (в случае частного дома, при выделенных 380В, электрики адаптируют вывод питания на варочную поверхность на 220В).

Для того, чтобы варочная поверхность работала от 220 В, следует установить перемычки согласно строке 3 схемы подключения. Для напряжения 380В выбираем строку 1. Практически это может выглядеть так:

Или так:

Что касаемо питающего кабеля, лучше использовать ПВС 3*6 (кроме случая, когда кабель в розетке меньшего сечения – а это 3*4мм2). В любом случае, рекомендуется придерживаться принципа – сечение питающего кабеля не может быть меньше сечения кабеля в розетке (провода выступающего из стены, для подключения варочной поверхности). Больше может. Как уже говорилось выше, варочная поверхность емкий потребитель электроэнергии. При мощности 7,3 кВт (Р=7,3kW), необходимо установить розетку и вилку, рассчитанные на ток 32А.

Сочетание цветов жил кабеля с землей, фазой и нулем полностью аналогично случаю духового шкафа.

При подключении питающих кабелей духового шкафа и варочной поверхности была указана марка кабеля ПВС. ПВС это гибкий многожильный силовой кабель в ПВХ изоляции. Но при неразъемном соединении с кабелем электропроводки (а это в большинстве случаев кабель марки ВВГ-нг, с монолитными негибкими жилами) эффективнее было бы использовать аналогичной марки кабель. С точки зрения простоты соединения — возможно. С точки зрения эксплуатации – все таки мы имеем дело с бытовыми приборами, а им присуща некоторая подвижность. Монолитный кабель рассчитан на неподвижность, вероятность поломки жил есть, но не большая. Вероятность же поломки мест соединения внутри прибора уже выше. Поэтому многожильный кабель (ПВС) более удобен, в данном случае.

При выполнении работ с электрооборудованием строго выполняйте меры безопасности от поражения электрическим током.

Это интересно: Посудомоечная машина плохо моет посуду на верхней полке — разбираемся развернуто

Требования

Уже можно понять, что для подключения такой техники не каждый кабель подойдет. Это логично, так как при больших перегрузках он просто сгорит и может стать причиной поломки оборудования или пожара. Поэтому при выборе кабеля для электрической плиты, следует опираться на такие важные характеристики:

  • номинальное напряжение;
  • материал, что служит основой для проводных жил;
  • кабельное сечение;
  • удобство подключения к устройству.

Если мы берем номинальное напряжение для устройств известных марок, то его показатель должен быть точно не меньше, чем предусматривается обычной электросетью, куда требуется подключить прибор. Теперь скажем немного больше об описанных показателях.

Наверное, одним из важнейших аспектов, который будет играть роль, является материал изготовления кабельных жил. Лучше всего, если они будут медные. Сам по себе этот металл может подвергаться спаиванию при необходимости. Да и медный силовой провод является более гибким, нежели алюминиевый аналог. Но стоимость медного решения будет выше. Если выбор пал все же на алюминиевый аналог, то нужно понимать, что его монтаж не следует проводить в материалах, которые горят. Узнать, из чего сделан электрический провод, можно благодаря специальной маркировке на самом изделии.

Если говорить уже непосредственно о цифрах, то, как правило, большинство решений от известных брендов (Samsung или Electrolux) рассчитаны на потребление электроэнергии чуть менее 4 кВт. По этой причине и запас прочности провода подобрать по мощности нужно где-то с ориентацией на такой показатель.

Чтобы работа устройства была максимально безопасной, следует также обращать внимание и на следующие моменты

  • Если прокладывать шнур будет нужно прямо от щитка до электроплиты – достаточно шнура со стандартным сечением 1,5 кв. мм.
  • Если между устройством и щитком будут подключаться и другие электроприборы, то следует иметь кабель с сечением минимум 2,5 кв. мм. Такой вариант даст необходимый запас на случай подключения какой-то другой бытовой техники.

Важным параметром является еще фазность подключения. Она будет зависеть от количества жил в кабеле. Провод может быть 3 или 5-жильным. Количество жил будет зависеть от сети электропитания в помещении. А она бывает либо 1-фазная, либо 3-фазная. Если первый вариант – то нужно будет приобретать провод с тремя жилами, а если второй – с пятью.

А также следует узнать, а поддерживает ли приобретаемое оборудование тот тип подключения, что был выбран. Например, плиты с мощностью до 5 кВт обычно подключаются к 1-фазной сети, а более мощные имеют 2 или 3-фазное подключение. Будет еще важен тип кабеля, который может использоваться, но об этом ниже.

В случае с маркой провода лучшим решением будет вариант ПВС или КГ. Первый тип расшифровывается, как провод виниловый соединительный. Это изделие имеет токопроводящие жилы из меди, каждая из которых защищена изоляцией и все они находятся в белой оболочке. Такой силовой провод выдерживает напряжение до 450 В, а изоляционный материал не горит, что позволяет рассматриваемому проводу быть термостойким.

Его также отличается высокая прочность и отличное сопротивление к изгибу. Можно применять даже в неотапливаемых и влажных зданиях, где он прослужит 6–10 лет, в зависимости от эксплуатационных условий. Отлично подходит для подключения электроплит.

Если говорить о проводе типа КГ, то его название расшифровывается, как кабель гибкий. Его оболочка выполнена из специального типа резины. Кроме того, такая же оболочка защищает луженые жилы, выполненные из меди. Между проводами расположена специальная пленка, выполняющая защитную функцию. Он должна не позволять слипаться жилам из-за нагрева в результате использования.

Обычно провод КГ содержит в себе от 1 до 5 жил. Как можно понять, жильное сечение определяет мощность, которую может выдержать кабель. Эксплуатируется этот кабель в температурном диапазоне от -40 до +50 градусов. Кабель КГ может выдержать напряжение до 660 В. Обычно данный провод имеет следующее обозначение: КГ 3х5+1х4. Это значит, что здесь присутствуют 3-фазные жилы, имеющие сечение 5 кв. мм, и одна жила заземления с сечением 4 кв. мм.

Вне зависимости от того какой провод будет подбираться для подключения электроплиты, его следует покупать с запасом длины, чтобы можно было передвигать изделие. Кроме того, проводка, идущая внутри помещения и на входе в квартиру, должна быть качественной, что также следует проверить перед началом подключения.

Подключение к трехфазной сети 380 В

В этом случае покупаются автомат и УЗО для трехфазной сети, провода должны быть пятижильные (сечение определяется по той же таблице, только значение смотреть надо в графе 380 В). Вилка и розетка тоже должны иметь по пять контактов.

Сам процесс подключения ничем не будет отличаться, только количеством проводов. Разница будет при подключении провода к выходным клеммам электроплиты. Устанавливаться будет только одна перемычка — на контакты 5 и 6. Все остальные подключаются отдельными проводниками.

Схема подключения электроплиты к трехфазной сети

Также необходимо отслеживать положение «земли» и «нейтрали» (или говорят еще «нуля»). Цветовое соответствие проводников на фазах некритично, но удобнее, если они тоже совпадают.

Кабель для электроплиты и варочной панели

Подключение варочной панели производят строго по инструкции. Если сечение проводов и розетка неправильно подобраны, а панель неверно подсоединили, то это может привести к пожару. Согласно требованиям ПЭУ (правила устройства электроустановок), кабель для варочной панели может быть только медным. Алюминиевый разрешается прокладывать только если его сечение  — 16 кв. мм и более. К квартирам это не относится.

Электрические панели удобны тем, что быстро нагреваются. Это происходит за счет мощности, которая достигает 7 кВт и более. Именно поэтому многие модели можно подключать к сети как 220 В, так и 380 В.

На что следует обращать внимание

Чтобы правильно подобрать надежный, качественный и безопасный кабель для духового шкафа, необходимо учитывать несколько важных параметров. К ним относятся:

  • номинальное напряжение;
  • материал, из которого изготавливаются жилы провода;
  • сечение кабеля;
  • удобство подключения к духовому шкафу.

Что касается номинального напряжения, характерного для провода к духовому шкафу Самсунг или Bosch, оно ни в коем случае не должно быть меньшим, чем предусмотрено в бытовой электрической сети, к которой планируется подключение прибора.

Требования, которым должен соответствовать электрокабель

Не всегда в комплекте с электрической плитой идет кабель — в этом случае его придется покупать отдельно

Но как его выбрать? На какие моменты обратить внимание?. Чтобы самостоятельно подобрать нужный кабель, учитывайте следующие факторы:

Чтобы самостоятельно подобрать нужный кабель, учитывайте следующие факторы:

  1. Мощность. Она указана в техпаспорте. Именно от мощности зависит сечение провода, точнее то, каким оно должно быть. Если мощность прибора, подключенного к однофазной сети не более 3 кВт, то размер сечения, который подойдет в этом случае, составляет 1,5 кв. мм, для мощности 3-5 кВт — 2,5 кв. мм, 7,5-10 кВт — 6 кв. мм. Если подключение происходит к трехфазной сети, а мощность не более 5 кВт, то размер сечения будет 1,5 кв. мм, при мощности в 10 кВт необходим проводник диаметром 2,5 кв. мм.
  2. Фазность подключения. Этот фактор зависит от количества жил кабеля. Он бывает трехжильным или пятижильным. Количество жил кабеля зависит от сети электропитания в доме, а сеть бывает однофазной или трехфазной. Для однофазной сети кабель должен иметь три жилы (нулевую, фазную и жилу заземления). А для трехфазной сети провод состоит из пяти жил (нулевой, заземляющей и трех фазных).

Технические характеристики, влияющие на подключение варочной панели к сети

При выборе варочной панели мало кто уделяет внимание требованиям по электропитанию. Однако это важнейшая характеристика, поскольку при монтаже современной техники в старых домах зачастую возникают проблемы с электропроводкой

Поэтому лучше сразу сделать линию с проводом нужного сечения и защитным устройством. Большую роль играет количество фаз и наличие заземляющего контура.

Варочные панели бывают разными и различаются они по типу нагревательного элемента:

  • ТЭНы;
  • газовые;
  • индукционные;
  • комбинированные (электрические и газовые конфорки).

Также варочная панель может идти в комплекте с духовым шкафом, что смотрится гармонично и современно.

Варочная поверхность подключается к выделенной электролинии с розеткой и заземлением. Розетка должна выдерживать ток 32-40 А, а подключаемый кабель должен быть трехжильным с сечением не менее 4 кв. мм. В городских квартирах практически везде используются комбинированные или газовые варочные панели. Индукционные и ТЭНовые используют в домах, где невозможно подключиться к газовой магистрали.

Расчет сечения медных проводов и кабелей

Подсчитав нагрузку и определившись с материалом (медь), рассмотрим пример расчета сечения проводов для отдельных групп потребителей, на примере двухкомнатной квартиры.

Как известно, вся нагрузка делится на две группы: силовую и осветительную.

В нашем случае основной силовой нагрузкой будет розеточная группа, установленная на кухне и в ванной. Так как там устанавливается наиболее мощная техника (электрочайник, микроволновка, холодильник, бойлер, стиральная машина и т.п.).

Для этой розеточной группы выбираем провод сечением 2.5мм2. При условии, что силовая нагрузка будет разбросана по разным розеткам. Что это значит? Например, на кухне для подключения всей бытовой техники нужно 3-4 розетки подключенных медным проводом сечением 2.5 мм2 каждая.

Если вся техника подключается через одну единственную розетку, то сечения в 2.5 мм2 будет недостаточно, в этом случае нужно использовать провод сечением 4-6 мм2. В жилых комнатах для питания розеток можно использовать провод сечением 1.5 мм2, но окончательный выбор нужно принимать после соответствующих расчетов.

Питание всей осветительной нагрузки выполняется проводом сечением 1.5 мм2.

Необходимо понимать, что мощность на разных участках электропроводки будет разной, соответственно и сечение питающих проводов тоже разным. Наибольшее его значение будет на вводном участке квартиры, так как через него проходит вся нагрузка. Сечение вводного питающего провода выбирают 4 – 6 мм2.

При монтаже электропроводки применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ.

Выбор сечения кабеля по мощности

Вот мы добрались и до сути нашей статьи. Однако всё, что было выше, упускать нельзя, а значит и мы умолчать не могли.

Если попытаться изложить мысль логично и по-простому, то через каждое условное сечение проводника может пройти ток определенной силы. Заключение это вполне логичное и теперь лишь осталось узнать эти соотношения и соотнести для разных диаметров провода, исходя из его типоряда.

Также нельзя умолчать, что здесь, при расчете сечения по току, в «игру вступает» и температура. Да, это новая составляющая – температура. Именно она способна повлиять на сечение. Как и почему, давайте разбираться.

Все мы знаем о броуновском движении. О постоянном смещении ионов в кристаллической решетке. Все это происходит во всех материалах, в том числе и в проводниках. Чем выше температура, тем больше будут эти колебания ионов внутри материала. А мы знаем, что ток — это направленное движение частиц.

Так вот, направленное движение частиц будет сталкиваться в кристаллической решетке с ионами, что приведет к повышению сопротивления для тока.

Чем выше температура, тем выше электрическое сопротивление проводника. Поэтому по умолчанию, сечение провода для определенного тока принимается при комнатной температуре, то есть при 18 градусах Цельсия. Именно при этой температуре приведены все справочные значения в таблицах, в том числе и наших.

Несмотря на то, что алюминиевые провода мы не рассматриваем в качестве проводов для электропроводки, по крайней мере, в квартире, тем не менее, они много где применяются. Скажем для проводки на улице. Именно поэтому мы также приведем значения зависимостей сечения и тока и для алюминиевых проводов.

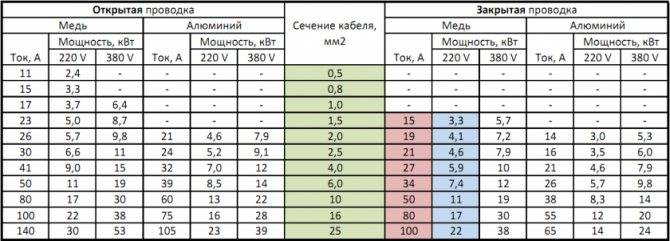

Итак, для меди и алюминия будут следующие показатели зависимости сечения провода (кабеля) от тока (мощности). Смотрите таблицу.

Таблица проводников под допустимый максимальный ток для их использования в проводке:

С 2001 года алюминиевые провода для проводки в квартирах не применяются. (ПЭУ)

Да, здесь как заметил наш читатель, мы фактически не привели расчета, а лишь предоставили справочные данные, сведенные в таблицу, на основании этих расчетов. Но смеем вас замерить, что для расчетов необходимо перелопатить множество формул, и показателей. Начиная от температуры, удельного сопротивления, плотности тока и тому подобных.

Поэтому такие расчеты мы оставим для спецов. При этом необходимо заметить, что и они не являются окончательными, так как могут незначительно разнится, в зависимости от стандарта на материал и запаса провода по току, применяемого в разных странах.

А вот о чем мы еще хотели бы сказать, так это о переводе сечения провода в диаметр. Это необходимо, когда имеется провод, но по каким-то причинам маркировки на нем нет. В этом случае по диаметру провода можно вычислить сечения и наоборот из сечения диаметр.

Этапы подключения плиты

  1.  Отключить подачу тока на квартиру в щитке.
  2.  Определить место установки плиты. На стене со стороны размещения прибора установить розетку с заземляющим контактом.

    Показатель тока розетки должен быть в пределах 32-40 А. Однофазная розетка имеет 3 контакта, двух- или трёхфазная – пять.

  3.  В электрическом щитке установить автомат. Для однофазной схемы подойдёт однополосный выключатель (25-32 А), для двух- или трёхфазной – трёхполосный (16 А).
  4.  От электрощита к розетке протянуть кабель (однофазная схема – 3х4 марки ВВГнг; трёхфазная – 5х2,5 марки ВВГнг).
  5.  Подключить провод к розетке согласно схеме.
  6.  Соединить вилку с кабелем, выходящим из электроплиты. При выполнении работ учитывать маркировку.
  7.  Если гибкий провод не подсоединён к плите, сделать это аналогичным с розеткой способом.

    Перед установкой нужно облудить концы в клеммные зажимы.

  8.  Подключить питающий кабель к автомату, предварительно зачистив контакты. Отдельную жилу (чаще жёлто-зелёного цвета) соединить с шинами заземления, которыми оборудованы современные системы электрощитов. Если таковых нет, то следует уточнить в управляющей компании, заземлён ли щит квартиры. В отсутствие защиты нужно продумать возможные варианты его обустройства.

При тестовом подключении на плите должен загореться индикатор. Это свидетельствует о подаче питания. Прибор готов к эксплуатации.

Правила соединения проводов

Какая бы ни была схема, подсоединение выполняется с учётом существующей на контактах маркировки: фаза с фазой, ноль с нулём. Концы проводов, определяющие фазу, выкрашиваются в цвета: коричневый, белый, чёрный. Нулевой провод обозначается чаще синим тоном. Жёлто-зелёный контакт предназначен для соединения с заземляющим устройством. Расцветка проводов может меняться в зависимости от производителя.
