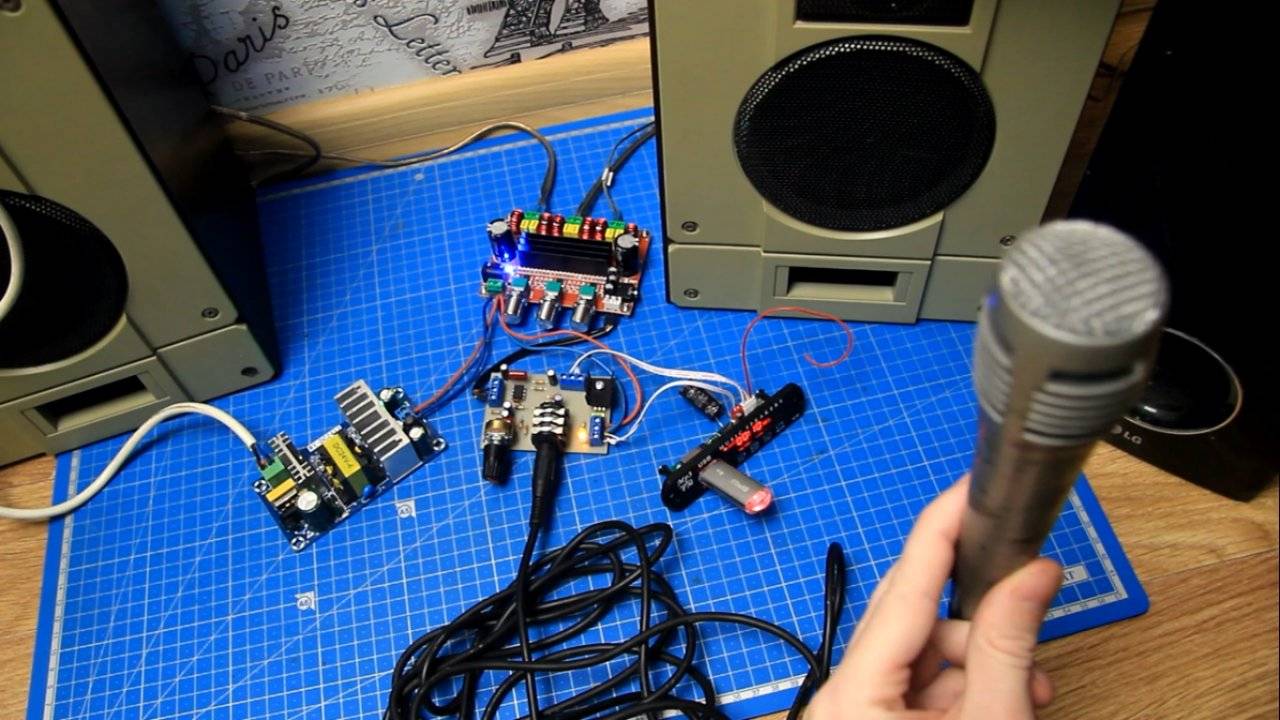

Усилитель для микрофона своими руками

Малошумящий микрофонный УНЧ на транзисторах

На рисунке 2 представлен пример схемы УНЧ на транзисторах. В первых каскадах транзисторы работают в режиме микротоков, что обеспечивает минимизацию внутренних шумов УНЧ. Здесь целесообразно использовать транзисторы с большим коэффициентом усиления, но малым обратным током.

Это могут быть, например, 159НТ1В (Iк0=20нА) или КТ3102 (Iк0=50нА), или аналогичные.

Рис. 2. Схема УНЧ на транзисторах и варианты подключения микрофонов: а УНЧ на транзисторах, б — подключение динамического микрофона, в — подключение электретного микрофона, г — подключение удаленного микрофона.

Элементы для схемы на рисунке 2 :

  • R1=43к-51к, R2=510к (подстройка, Uкт2=1.2В-1,8В),
  • R3=5.6к-6.8к (регулятор громкости), R4=3к, R5=750,
  • R6=150к, R7=150к, R8=33к; R9=820-1.2к, R10=200-330,
  • R11=100к (подстройка, Uэт5=Uэт6=1.5В),
  • R12=1 к (подстройка тока покоя Т5 и Т6, 1-2 мА);
  • С1=10мкФ-50мкФ, С2=0.15мкФ-1мкФ, С3=1800,
  • С4=10мкФ-20мкФ, С5=1мкФ, С6=10мкФ-50мкФ, С7=100мкФ-500мкФ;
  • Т1, Т2, Т3 -159НТ1 В, КТ3102Е или аналогичные,
  • Т4, Т5 — КТ315 или аналогичные, но можно и МП38А,
  • Т6 — КТ361 или аналогичные, но можно и МП42Б;
  • М — МД64, МД200 (б), МЭК-3 или аналогичный (в),
  • Т — ТМ-2А.

Использование подобных транзисторов позволяет обеспечить не только устойчивую работу транзисторов при малых коллекторных токах, но и достичь хороших усилительных характеристик при низком уровне шумов.

Выходные транзисторы могут использоваться как кремниевые (КТ315 и КТ361, КТ3102 и КТ3107, и т.п.), так и германиевые (МП38А и МП42Б и т.п.). Настройка схемы сводится к установке резистором R2 и резистором RЗ соответствующих напряжений на транзисторах: 1,5В — на коллекторе Т2 и 1,5В — на эмиттерах Т5 и Т6.

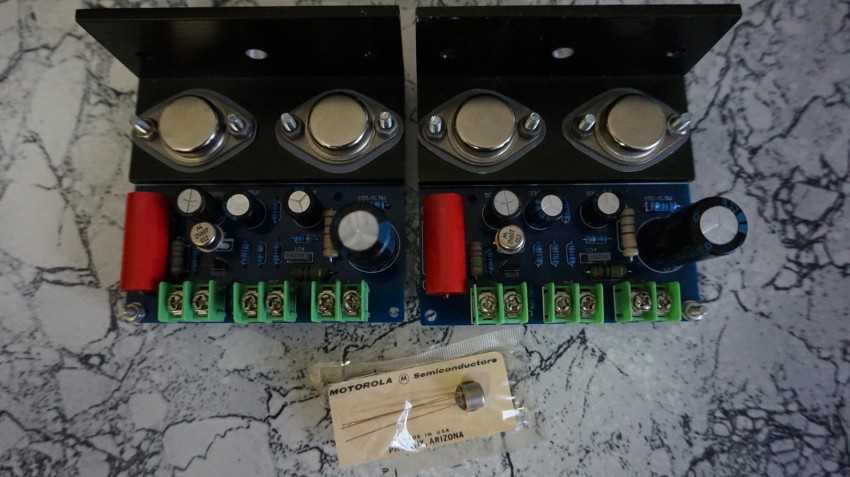

Усилитель своими руками 100Вт/200Вт

На вход первого транзистора ставится регулятор громкости переменный резистор 47 кОм, он же снижает уровень шума усилителя.

При минимальной громкости шум не прослушивается, а при максимальной маскируется полезным сигналом.

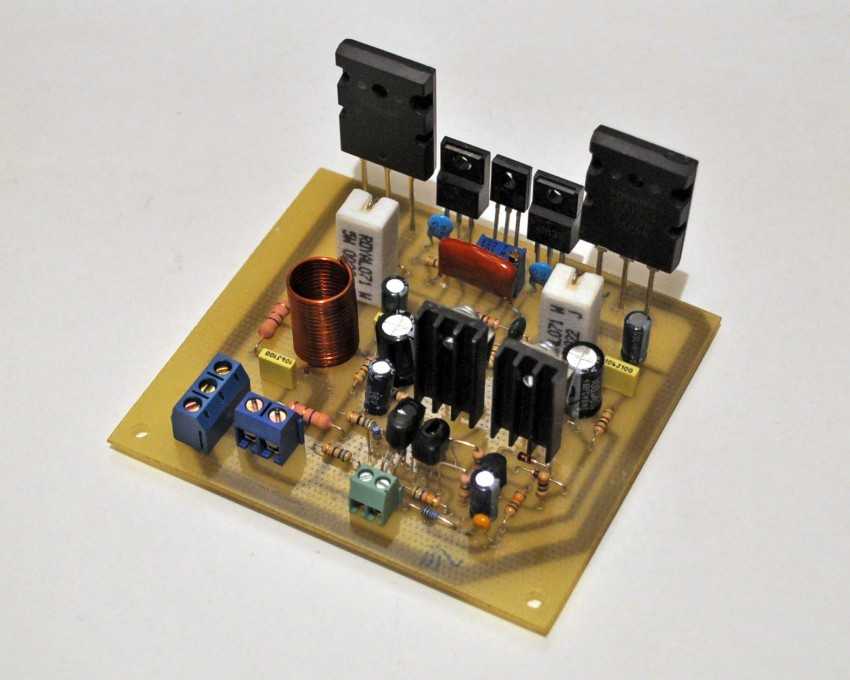

Параметры изделия: 150Вт на нагрузку 4 Ом и 100Вт на нагрузку 8 Ом.

Второй усилитель звука лишен недостатков первого, что касается шума. Усилитель работает в классе В, диоды D2-D3-D4 задают данный режим работы выходным транзисторам VT4-VT5.

Транзисторы VT3-VT5 устанавливаются на теплоотвод, через изолирующие прокладки применяя при этом термопасту.

Сделанный УНЧ своими руками можно применить в активной колонке, сабвуфере воспроизведения низких частот превосходны.

В этой статье на нашем сайте www.radiochipi.ru мы расскажем вам как самостоятельно собрать усилители звука, что и позволит сэкономить на покупке уже готовых моделей.

Какой усилитель мощности будет лучшим?

Единого мнения о том какой тип усилителя лучший не существует. В настоящее время имеется возможность самостоятельной сборки двух типов усилителей звука:

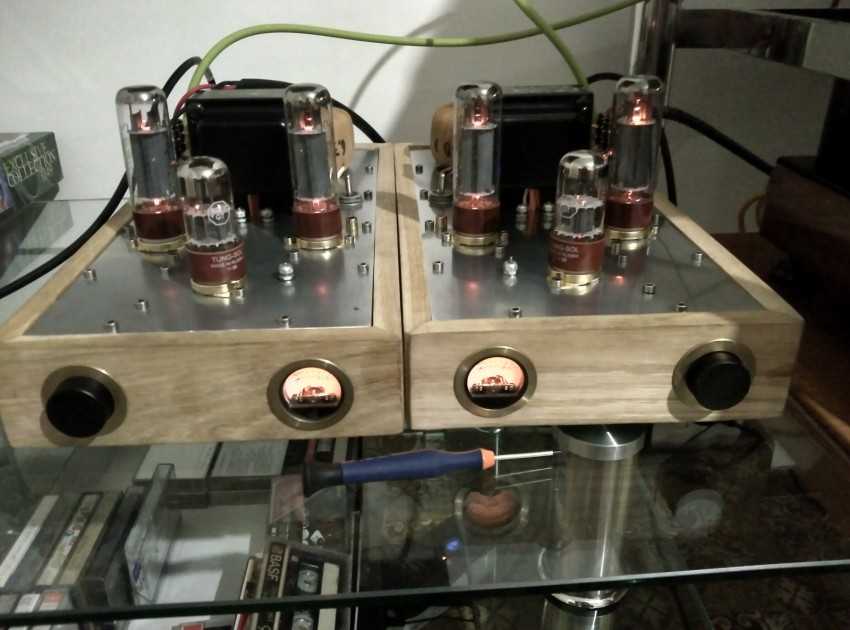

Ламповые модели пользовались популярностью в недалёком прошлом. Они отличаются увеличенными размерами и повышенным потреблением электроэнергии.

Но при этом подобные ламповые усилители превосходят своих конкурентов по качеству звучания.

Транзисторные усилители имеют компактный размер и малое потребление электроэнергии. При этом они обеспечивают отличное качество звука.

С чего начать работу?

Для начала вам надлежит определиться с мощностью будущего усилителя. Стандартным параметром мощности для использования усилителя в домашних условиях является уровень в 30 – 50 Вт. Если же вам нужно изготовить простой усилитель звука, который будет использоваться для масштабных мероприятий, мощность может составлять 200-300 ватт.

Для работы нам потребуются следующие инструменты:

  • Набор отверток.
  • Мультиметр.
  • Паяльник.
  • Материал для изготовления корпуса.
  • Электродетали.
  • Текстолит для печатной платы.

По сути, печатные платы являются основой для будущего усилителя. Собрать её в домашних условиях не составит сложности.

Для выполнения печатной платы своими руками вам потребуется:

  • Текстолит, имеющий медную фольгу.
  • Моющее средство.
  • Бытовой утюг.
  • Самоклеящаяся китайская плёнка.
  • Лазерный принтер.
  • Сверло для работы с платой.

Кусок хлопчатобумажной ткани или марлевый тампон. Вырезаем из текстолита заготовку будущей платы. Оставьте с каждой из сторон сантиметровый запас. При помощи моющего средства необходимо обработать кусок текстолита, чтобы медная фольга получила розовый цвет. Промываем сделанную нами заготовку и тщательно её выслушиваем.

Приклеиваем самоклеящуюся плёнку к листу формата А4. Распечатываем на принтере заготовку будущей платы. Рекомендуется установить на максимум подачу тонера в принтер. На рабочую поверхность следует уложить фанеру, старую книгу и сверху плату фольгой вверх. Все накрываем офисной бумагой и тщательно прогреваем горячим утюгом. Прогревать нужно около 1 минуты.

Наносим распечатанную схему с листа бумаги на разогретую плату. Накрываем сверху плату листом бумаги и в течение 30 секунд прогреваем утюгом. Разглаживает рисунок при помощи тампона поперечными и продольными движениями. Дождитесь остывания заготовки, после чего можно снять с неё подложку.

Конструкция и детали.

При выборе схемы усилителя, я ориентировался в основном на простоту эксплуатации и минимальное количество деталей затраченных на постройку. Задача изготовить супер-пупер усилитель с рекордными показателями не ставилась.

После макетирования нескольких схем на совдеповских микросхемах, я остановился на микросхеме К538УН3А (КР538УН3А). https://oldoctober.com/

Причины следующие:

Минимальное количество навесных элементов.
Однополярное питание. Не нужно городить фантомную землю.
Низкое напряжение питания – 6 Вольт. Легко применить питание от батареи.
Микросхема продолжает работать при снижении напряжения питания до 3-х Вольт. Не нужен стабилизатор напряжения питания и батарею можно использовать более длительное время.
Защита от короткого замыкания

Важно при использовании Джеков 3,5мм! В момент вставки штекера в гнездо происходит короткое замыкание контактов.
Потребляемый ток не превышает 5мА. Если установить пару литий-ионных элементов питания, например, DL123A или одну батарею CR-P2, то их хватит как раз до того момента, когда вся современная техника морально устареет

Почему именно DL123A (CR-P2)? Из-за токсичной начинки, корпуса этих элементов изготавливают из нержавеющей стали и тщательно герметизируют, что исключает разрушение корпуса и повреждение схемы усилителя. Последнее часто случается при использовании солевых и щелочных (алкалиновых) элементов. (Алкалайновые элементы GP повредили мой любимый Maglite).

Как сделать звукоизоляцию

Если микрофон планируют использовать для записи голоса, не помешает звукоизоляция. Ее делают из специальных поролоновых пластин, которые можно купить в строительном магазине, и фанеры.

Для этого:

  • из фанеры изготавливают прямоугольный короб без 1 стенки;
  • изнутри его обклеивают поролоновыми пластинами.

Во время записи микрофон помещают внутрь короба. Там же размещается человек. В результате 80-90% посторонних звуков не попадают на звуковую дорожку.

Если нет желания делать короб, пластинами из поролона можно обклеить один из углов комнаты. Звукоизоляция при этом будет несколько хуже.

Мифические усилители

В условиях рыночных отношений находится множество «знающих» и опытных мастеров развода. Мифические «компактпораболики» легко принять за помощь в силу незнания элементарных физических и оптических принципов. Не стоит доверять не проверенной информации. Приведем несколько примеров.

Наклейка «улучшающая сигнал». Производители рекомендуют наклеивать пластинки из фольги под аккумуляторную батарею, ближе к антенне. Заявленная функция: избавление от всех существующих помех. Кроме, как обманкой этот предмет не назовешь.

Следующий вариант — алюминиевая банка. Большого эффекта можно достигнуть, если снять корпус телефона, намотать вокруг антенны проволочку из меди (около шести витков), остаточный кончик присоединить к банке из алюминия. Банка может иметь любой вид: целая, срезанная, разрезанная на «ромашку». Подобная инструкция приведет ни к чему иному, как к ослаблению задней крышки, выпаданию аккумулятора. Эффекта не будет.

Самый распространенный «совет» — в разъем для наушников вставить небольшой кусок проволоки (сантиметров десять). Это обычное плацебо. Качественный сигнал получен не будет. А испортить мобильник есть шанс реальный.

Пошаговая инструкция и этапы изготовления микрофона для компьютера

Процедуру изготовления прибора условно можно разделить на несколько этапов.

Схемы и чертежи

Перед началом работы лучше набросать чертеж будущего изделия. Это облегчит последующую сборку. Поскольку это простой вариант, специализированные программы не нужны. Схему можно сделать на бумаге.

Микшер для микрофона

Микшер представляет собой регулятор громкости и амплитудно-частотных характеристик. Простейший можно купить за 3000-4000 руб. Если нет желания тратить на него деньги, можно использовать программные микшеры (например, VoiceMeeter Banana или похожий софт). Их возможности не уступают функциональности «железных» моделей.

Стойка

Если нет желания использовать петличку, для фиксации микрофона можно сделать стойку. Самый простой вариант — изготовить аксессуар из старой настольной лампы. Для этого отсоединяют плафон и на его место приделывают металлический хомутик, диаметр которого позволяет зафиксировать корпус самодельного микрофона.

Плюс такой стойки в том, что ее положение можно менять в соответствии с потребностями владельца.

Особенности и характеристики самодельных микрофонов

У самодельных устройств звук и акустика хуже, чем у фабричных, т.к. у них ниже динамический диапазон, чувствительность. Однако эти недостатки компенсируются низкой стоимостью материалов для сборки. Расходы на них составят не больше 100 руб. Цена самых простых фабричных моделей начинается от 250 руб.

Характеристики прибора также отличаются в зависимости от его разновидности. Основных – 6.

Направленный

Предназначен для прослушивания или записи звука, источник которого находится на расстоянии (оно не должно превышать 100 – 150 м). Минимально необходимая сила звука должна составлять 45-50 дБ. Чаще всего такие устройства применяются журналистами для записи во время интервью.

Электретный

Тип, близкий к конденсаторным моделям. Использует в качестве фиксированной обкладки конденсатора и перманентного источника тока пластину из электрета (особого диэлектрика).

Студийный

Студийными называют конденсаторные микрофоны, которые предназначены для звукозаписи, передачи звука на телевидении или радио. Основной элемент конструкции – конденсатор, покрытый диэлектрической пленкой, чувствительной к звуковым колебаниям. Когда пленка их улавливает, она вибрирует. Вследствие этого емкость конденсатора меняется, звук превращается в электрические колебания.

Самодельный конденсаторный ламповый

Аналог предыдущего варианта. Однако в предусилителе используются не транзисторы или микросхемы, а лампы. Благодаря этому удается достичь более теплого, естественного звука. Подходит для записи вокальных и инструментальных партий.

Изготовить можно самому – из конденсаторного микрофона и лампового предусилителя.

Щелевой из хомутов от транзисторов

Разновидность направленного микрофона. Основа конструкции – трубка, снабженная щелями. Когда звуковые волны туда проникают, они вступают в противофазу. В результате можно слышать звук даже на большом расстоянии.

Самому прибор можно сделать из хомутов от старых советских транзисторов.

Микрофон из наушников

Простейший вариант самодельного микрофона. Для создания мембраны используют динамик от наушников. Подойдет для онлайн-связи. Для записи не годится – качество звука недостаточное.

Устройство для наушников

Усилители для мобильного телефона питаются в основном за счет батареек, поэтому важно собрать прибор с низким потреблением энергии

Представленная далее инструкция соответствует этому требованию

Если владельцу не так важно портативность, можно встроить разъем для питания от электросети

Не рекомендуется использовать импульсные детали, так как они могут создавать помехи и ухудшать качество звука.

Для создания самодельного устройства лучше выбрать следующие элементы:

  • медный кабель 30-40 см;
  • вход для адаптера;
  • микросхема KA2209;
  • вход для штекера;
  • 4 конденсатора 100 мкФ.

Схемой для сборки можно пользоваться от аналогичной платы TDA2822. От использования радиатора можно отказаться, выполнив устройство навесным монтажом.

Печатные платы.

На изображениях печатных плат, представлен вид со стороны элементов. Дорожки просвечиваются сквозь плату.

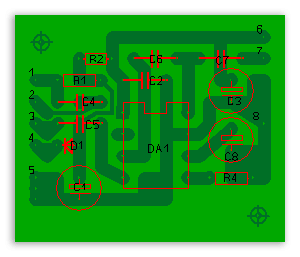

На картинке пример разводки печатной платы универсального микрофонного усилителя.

  1. Вход.
  2. Верхний по схеме конец потенциометра R3.
  3. Движок потенциометра R3.
  4. Анод светодиода HL1.
  5. Корпус.
  6. Питание +6В.
  7. Выход.
  8. Корпус.

Пример разводки печатной платы усилителя динамического микрофона.

Сам я изготовил печатную плату исходя из размеров имеющихся в моём распоряжении элементов управления и корпуса.

Ссылка на чертежи печатных плат в конце статьи.

Читать также: Как выбрать автомат по току

Из чего можно сделать микрофон

Вход звуковой карты компьютера рассчитан на подключение голосового прибора с сопротивлением 100-200 Ом, а сопротивление электродинамической головки не превышает 8 Ом, поэтому для согласования используется транзисторный каскад, включенный с общей базой. Вместо транзисторов ВС109 можно использовать КТ3102 с любым буквенным индексом. На резистор R5 подаётся плюс питания от 6 до 9 вольт. К минусовому выводу конденсатора С2 припаивается жила экранированного провода. Оплётка соединяется с землёй. На другой конец кабеля впаивается штекер mini-jack.

Хорошей заготовкой для изготовления микро в домашних условиях служит старая гарнитура с наушниками. В центральной коробочке с кнопкой «Ответ» имеется миниатюрный электретный капсюль, который можно использовать, если он исправен. Для этого нужно аккуратно вскрыть коробочку чтобы получить доступ с капсюлю.

Далее, от платы нужно отпаять провода, убрать кнопку и печатные дорожки, а пластину использовать для монтажа на ней предварительного усилителя

Если плата с усилителем имеется, то капсюль осторожно выпаивается и устанавливается на новую конструкцию

Как правильно выбирать усилитель для микрофона

Это необходимое устройство можно получить двумя способами:

Сделать своими руками. Чтобы сделать или собрать своими руками это устройство необходимо иметь в запасе некоторые инструменты и конкретные знания.
Приобрести в магазине

Фазовый переключатель. Эта полезная функция присутствует во многих предусилителях. Она будет особо вам необходима, если запись звука производится с участием нескольких микрофонов.

Питание. В большинстве устройств предусмотрено фантомное питание. Несмотря на это перед покупкой лучше убедиться лично, какое питание у предусилителя

Индикаторы

К сожалению, он присутствует не во всех моделях предусилителя. А вот индикатором перегруза наделены все устройства.

Входные каналы. Количество каналов на устройстве может быть разное. В этом отношении предусилитель рекомендуют выбирать исходя из личных потребностей. То есть, сколько микрофонов будет подключено к предусилителю.

Наличие встроенного лиметра. Лиметр ограничивает уровень входного сигнала. Такая полезная функция наблюдается не во всех продаваемых моделях устройства. Она особенно необходима, когда звуковой сигнал сразу подаётся на выход звуковой карты. Во время прямой подачи из-за сильных перегрузок могут наблюдаться искажения. Встроенный лиметр предотвращает появление таких искажений. Лиметры вдвойне полезны во время записи музыки.

Фильтр низких частот. Подобная функция может прослеживаться в определённых моделях предусилителя. Хотя фильтры низких частот чаще всего встречаются в конденсаторных микрофонах. Основная задача фильтров — отсекать от возникающих сигналов низкочастотные помехи. Кроме помех, фильтры устраняют гнусавость и эффект бочковатости, что также мешает нормальной записи звука.

Она зависит от многих факторов. Минимальная стоимость предусилителя составляет 3000 – 4000 тысяч рублей.

Изготовление усилителя

Далее хитрый план таков: т. к. микрофон, который нужно держать в руке, нафик не нужен, рукоятку с куском бетона и выключателем — на помойку, голову из трёх частей (с Фото 2) собираем обратно, приделываем сзади усилитель и ставим сие на штатив.

После перебора деталей (особенно транзисторов с разными маркировками) с тестированием качества звукозаписи имеем такую конечную схему:

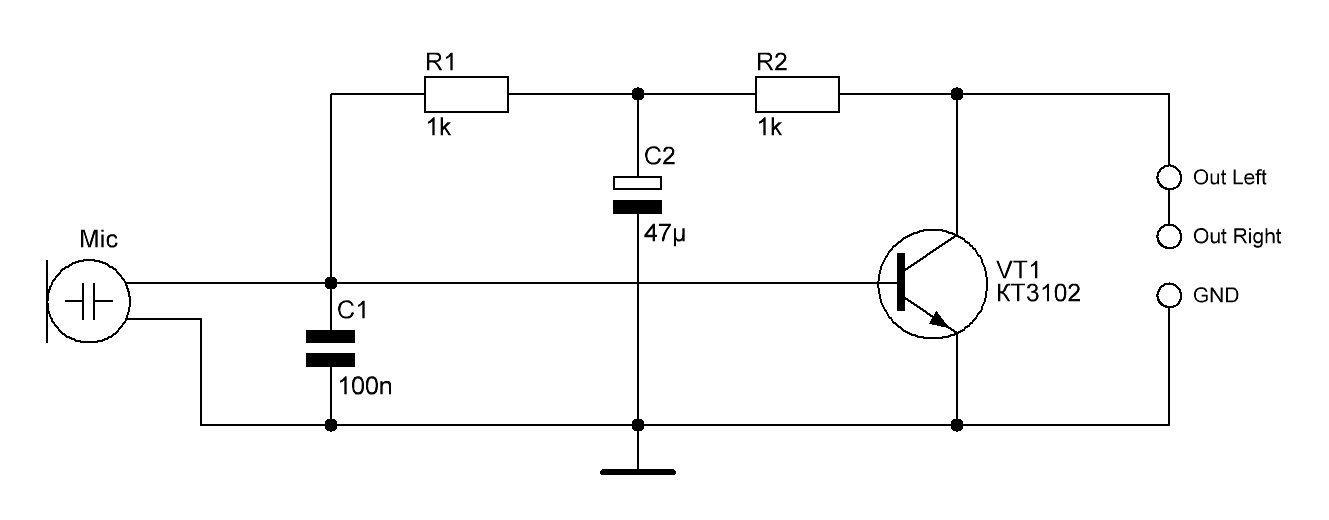

Схема 1

От транзистора качество звукозаписи вообще не зависит, хоть какой NPN ставь. Например, выбран 2SC945 как «for audio-frequency applications» и «low noise», причём они бывают с буквой Y — коэффициент усиления примерно 150, и P — коэф. усиления 250. Конденсатор на проход лучше ставить двойной: плёночный металлизированный с хорошим проходом через него высоких частот (ВЧ) и электролитический (он тоже, очевидно, металлизирован) как можно большей ёмкости для всего остального.

Для пущей надёжности делаем усилитель на печатной плате простейшим образом:

Фото 3. Изготовление печатной платы по-быстрому. Не ЛУТ

Сначала на куске меднённого текстолита рисуем маркером (для стекла и компакт-дисков) нужный рисунок. Потом травим в хлорном железе. Затем стираем следы маркера тряпочкой, смоченной в спирте. Сверлим дырки.

Втыкаем, припаиваем детальки, крепим плату в зад головки:

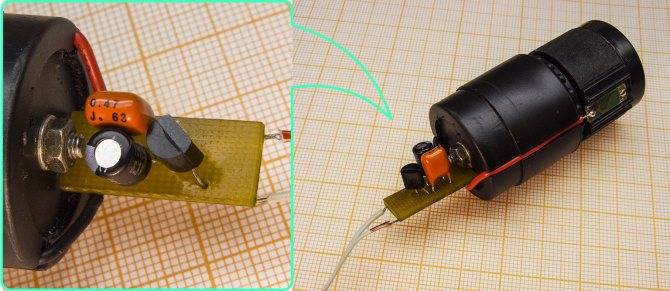

Фото 4. Динамический микрофон с самодельным предусилителем

Для теста качества записи этим микрофоном используем , с 6 по 28 секунду. Запись этим микрофоном с простых компьютерных динамиков Microlab M-600 (2 х 12 Вт):

/wp-content/uploads/2018/09/almois-jobbing-two-bucks-mic-odeon.mp3

Динамики эти однополосные, звучат глуховато, т. е. ничего высокочастотного они не воспроизводят. Но на этой записи ВЧ почему-то появились (и это при том что в исходном звуке их нет), да ещё мерзко звучащие какие-то ВЧ, аж уши вянут. Почему так? За что?

Оказалось, если снять переднюю крышку-дифрагму-с-дырками, то запись того же самого звучит так:

/wp-content/uploads/2018/08/almois-jobbing-two-bucks-mic-odeon-without-diaphragm-cap.mp3

Ничего высокочастотного не наблюдается. Может показаться, что запись глуховата, но, во-первых, это динамики такие «глухие», во-вторых, динамический микрофон (с тяжёлой мембраной с приклеенной к ней катушкой), теоретически не должен «слышать» ВЧ.

Вот, правда, басы (труба) звучат на последней записи излишне громко, бу́хает как-то. Наверное, диафрагма своим отсутствием дыры в центре ограничивала проход сильных низких частот на уровне амплитудных возможностей мембраны. Так что теперь коварный план на дальнейшую модернизацию такой: вернуть крышку-диафрагму взад, но заткнуть в ней дырки по периметру, а в центре просверлить отверстия по науке… ещё бы эту науку изобрести.

Печатные платы.

На изображениях печатных плат, представлен вид со стороны элементов. Дорожки просвечиваются сквозь плату.

На картинке пример разводки печатной платы универсального микрофонного усилителя.

  1. Вход.
  2. Верхний по схеме конец потенциометра R3.
  3. Движок потенциометра R3.
  4. Анод светодиода HL1.
  5. Корпус.
  6. Питание +6В.
  7. Выход.
  8. Корпус.

Пример разводки печатной платы усилителя динамического микрофона.

  1. Вход.
  2. Корпус.
  3. Питание +6В.
  4. Выход.
  5. Корпус.

Сам я изготовил печатную плату исходя из размеров имеющихся в моём распоряжении элементов управления и корпуса.

Ссылка на чертежи печатных плат в конце статьи.

Модель для микрофонов Esperanza

Усилители для этих микрофонов производятся одноактного типа. Конденсаторы у моделей применяются полевые. Резисторы чаще всего устанавливаются с контакторами. Всего в схеме имеется три расширителя. Показатель емкости у них равняется 4.5 пФ. В данном случае выходная чувствительность не превышает 8 мВ. Триггеры для устройств подбираются на три контакта.

Параметр минимального порогового напряжения равняется 12 В. Фильтры для устройств подходят только поглощающего типа. Устанавливаться они обязаны рядом с модулятором. Непосредственно контакторы в устройствах используются с низкой проводимостью сигнала. За счет этого удается решить проблему с отрицательной полярностью.

Можно ли сделать микрофон своими руками?

Человек способен создать практически всё, что захочет, природа наградила его неподражаемым интеллектом и способностью фантазировать. Микрофон для компьютера является далеко не самым сложным устройством из возможных изобретений человечества. Но стоит учитывать уровень ваших способностей и навыков. Именно от них и будет зависеть конечный результат всей работы.


Если вы всерьез задумались над созданием уникального микрофона, стоит заранее обеспечить рабочий процесс всеми необходимыми инструментами и материалами. Для этого понадобится приобрести:

  • Для создания электретного микрофона потребуется специальный капсюль, который можно вытащить из магнитолы или взять б/у на рынке. Именно он будет основным элементом в создании домашнего микрофона.
  • Специальный переходник для соединения с разъёмом jack на 3,5 мм. Можно использовать провод от старых наушников с соответствующим кабелем.
  • Для основного корпуса вполне достаточно любого материала цилиндрической формы: тубы от шприца, банки, трубки…
  • Необходимое количество провода. Выбирайте длину в соответствии с удаленностью от передатчика звука. Оптимальным будет использование длины 1- 2 метра.
  • Поролоновое или меховое покрытие, защищающее корпус от ветра и влаги.

Этого вполне достаточно для создания самодельной версии устройства. Никаких дорогостоящих элементов, только самое необходимое для нормального функционирования. Такой способ поможет вам сэкономить средства, поскольку хорошая техника в магазинах стоит очень дорого, а дешёвые модели обычно обладают плохими параметрами и характеристиками получаемого звучания.

Микрофон для домашней студии

Простое и очень эффективное решение для записи голоса или вокала в своей домашней студии звукозаписи – это применение динамического кардиоидного микрофона. И вот почему:

  • Во-первых, Вам не нужно будет принимать специальные меры по шумоизоляции квартиры;
  • Во-вторых, Вам не нужно будет звукоизолировать тыловое пространство за микрофоном для избавления от реверберации комнаты, так как динамический кардиоидный микрофон хорошо подавляет боковые и тыловые звуки;
  • В-третьих, Вам не надо будет организовывать дополнительное питание как в случае с конденсаторным микрофоном.

Для нашей цели идеально подойдёт микрофон типа Shure sm58 или ему подобный. Например, у меня долгие годы идеально работает микрофон Beyerdynamic Opus39s.

Конечно, для записи голоса существует большое число самых разных решений. Например, Вы можете специально для записи вокала сделать хорошую шумоизоляцию квартиры, приобрести дорогой конденсаторный микрофон с большой мембраной, но это решение уже не такое простое и в разы дороже. Кроме того, микрофонный усилитель для конденсаторного микрофона понадобится немного другой, и об этом мы поговорим в другой статье.

Печатные платы.

На изображениях печатных плат, представлен вид со стороны элементов. Дорожки просвечиваются сквозь плату.

На картинке пример разводки печатной платы универсального микрофонного усилителя.

  1. Вход.
  2. Верхний по схеме конец потенциометра R3.
  3. Движок потенциометра R3.
  4. Анод светодиода HL1.
  5. Корпус.
  6. Питание +6В.
  7. Выход.
  8. Корпус.

Пример разводки печатной платы усилителя динамического микрофона.

Сам я изготовил печатную плату исходя из размеров имеющихся в моём распоряжении элементов управления и корпуса.

Ссылка на чертежи печатных плат в конце статьи.

Читать также: Регулировка лубрикатора для пневмоинструмента

Схема лампового микрофона ЛОМО 19А19 (LOMO 19A 19)

Как, видите, максимально просто, как в учебниках, усилительный каскад на ламповом триоде, ничего лишнего, ни одной цепи обратной связи по усиливаемому сигналу. К слову сказать, усиления в этом каскаде почти нет, коэффициент передачи каскада по паспорту равен 1.1. На практике он может отличаться в большую сторону за счёт характеристик применяемых ламп и коэффициента трансформации выходного трансформатора (обычно в подобных схемах он от 4:1 до 12:1).

Ни Neumann, ни GefelL, ни Audiotechnica или AKG не применяли в микрофонах настолько элементарных схем, — им всегда хотелось что-то подправить, ввести какую-нибудь улучшающую звучание обратную связь, показать, насколько они образованы, в общем выпендриться. И только русский Ваня лукаво не мудрствовал, а рассчитал каскад по учебнику для ПТУ, и… разработал таким образом гениальную вещь. Но об этом далее.

Разницу в естественности звучания между 19А19 и другими дорогими ламповыми микрофонами впервые я заметил, когда мне в ремонт стали приносить такие модели как AKG C12, Audio-Technica AT 4060, и тд. Ремонты касались в основном систем питания и коммутации микрофонов, никаких дефектов, которые могли бы отразиться на звучании, ни в капсюле, ни в усилительной части не было. И вот что меня заинтересовало. У микрофонов был и плотный низ, и верхов тоже хватало, линейность АЧХ была налицо, но что-то было не так, была в них некоторая синтетичность. Особенно странно было это заметить в AKG C12 – одного из топовых ламповых микрофонов, сопровождающимся внушительным кейсом, имеющего приличный вес (в килограммах) и стоящего для России баснословных денег, особенно на момент моего с ним знакомства (2004г). AKG C12 был словно закрыт от внешнего мира, он был сам по себе, а звук сам по себе. И я обратился к электрической схеме.

Сравнительные испытания.

При сравнительном испытании, регуляторы устанавливались в такое положение, которое бы обеспечило одинаковый уровень записанного сигнала, как при использованием микрофонного усилителя, так и без него.

Зелёный – уровень шума.

Малиновый – вид шума.

На графике уровень шумов микрофонного усилителя встроенной аудио карты в режиме «Microphone Boost».

Уровень записи – 1,0.

Уровень шума около -80Дб.

Для того чтобы получить минимальный уровень шумов, я установил максимальный уровень сигнала резистором R3. Это позволило использовать усилитель линейного входа аудио карты с небольшим уровнем усиления.

На этом графике уровень шумов самодельного микрофонного усилителя.

Уровень записи 0,05.

Уровень шума около -110Дб.

Драйверы аудиокарат обычно не позволяют устанавливать уровень записи с такой высокой точностью.

Установить уровень записи с точностью до долей процента можно с помощью бесплатного портативного аудиоредактора Audacity, ссылка на который есть в «Дополнительных материалах».

Саму запись или трансляцию звука можно производить при помощи любых других программ.

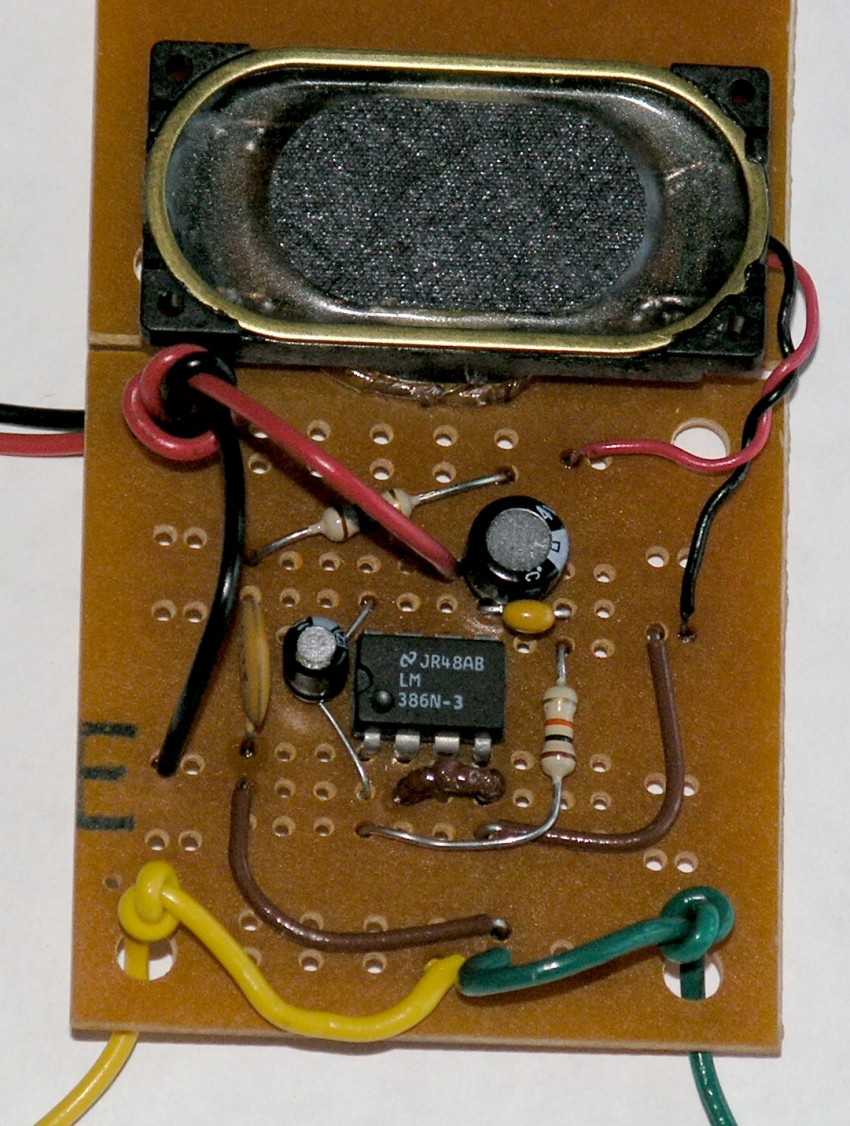

Как сделать усилитель

Простейший нерегулируемый предусилитель можно изготовить на базе 2 конденсаторов и 1 транзистора ВС547.

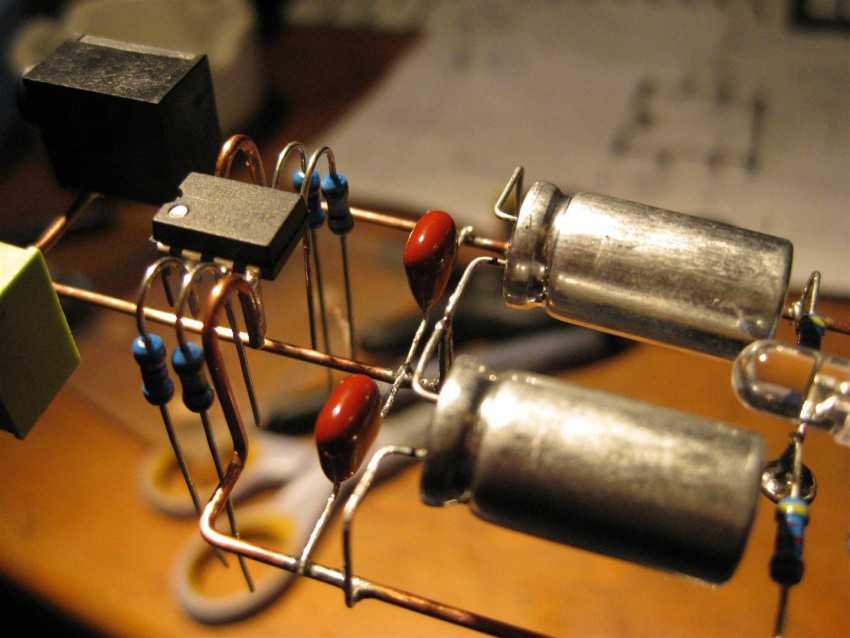

Для сборки схемы методом навесного монтажа нужно:

  • минусовой выход электретного капсюля напрямую подсоединить к эмиттеру транзистора, а минусовой – к коллектору через 2 резистора на 1 кОм каждый, соединенных последовательно;
  • параллельно плюсовому и минусовому выходам капсюля припаять керамический конденсатор (емкость не важна);
  • параллельно второму резистору и эмиттеру транзистора припаять электролитический конденсатор на 47 мФ (минус должен приходиться на эмиттер);
  • к коллектору и эмиттеру транзистора припаивают провода, ведущие к выходному штекеру.

Если не удалось найти ВС547 – не проблема. Его может заменить транзистор отечественного производства КТ3102, который проще найти.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
