Ракетные печи своими руками

Виды ротационных печей

  1. Этажные ротационные хлебопекарные печи.

    Они состоят из некоторого небольшого количества полностью изолированных ярусов, причем у каждого есть греющие поверхности — одна находится сверху, а другая – снизу.

    Заготовки, которые необходимо испечь, укладывают в печь с помощью предназначенных для этого специализированных посадчиков. Процесс выпечки производится, конечно же, в атмосфере точной статичности.

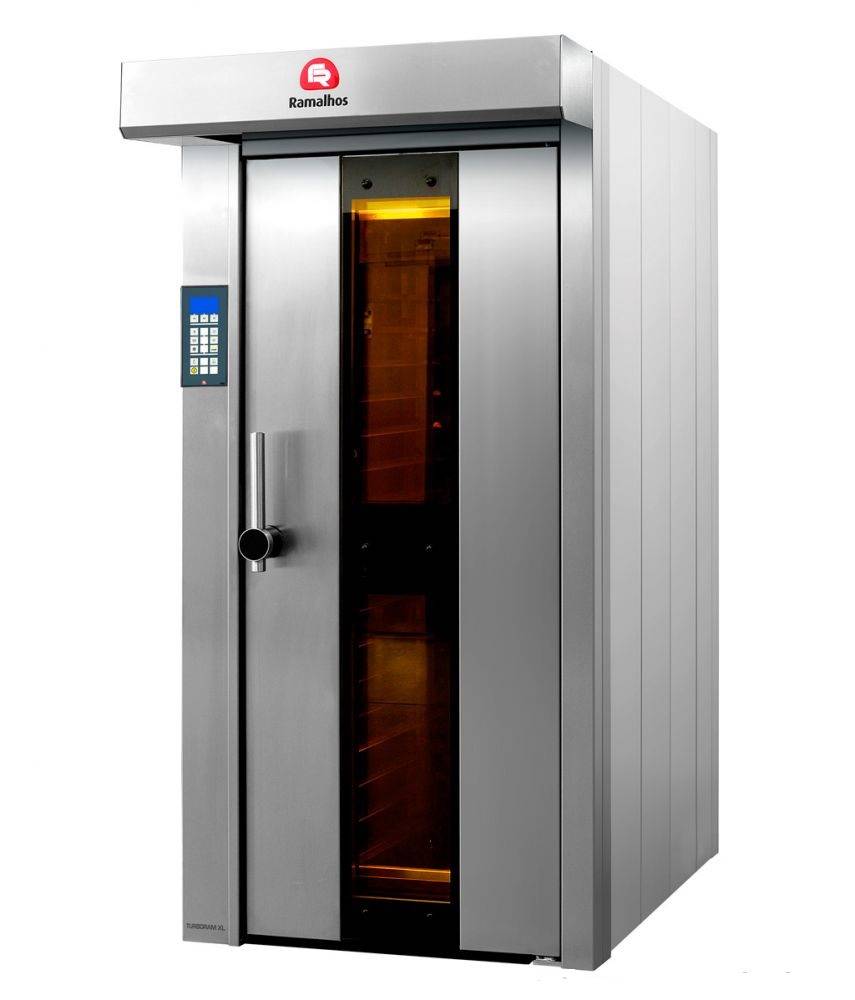

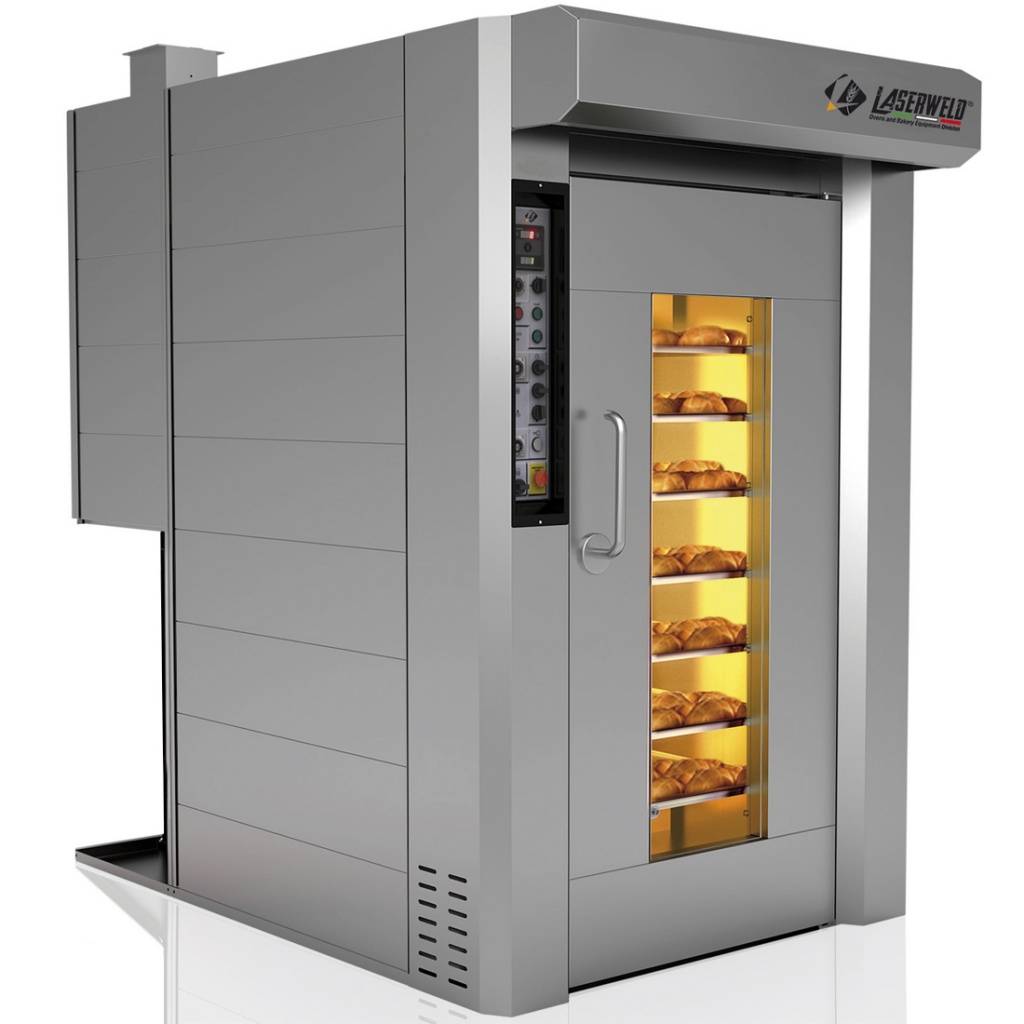

Печи ротационные.

Если прочно следовать за современными течениями, то можно увидеть, что есть две разных по принципу технологичной работы.

К первой модели относятся печи, в которых вращается вагонетка.

Во второй модели вагонетка полностью неподвижна, а сама такая модель называется пекарским шкафом.

В таких устройствах, как ротационная электрическая печь, процесс производства изделий происходит именно в динамической, то есть передвигающейся атмосфере.

Получается, что воздух переходит от теплообменника к непосредственно пекарной камере, тем самым обдувая готовящиеся хлебные изделия. Следовательно, выпечка производится с помощью циркуляции нагретого воздуха.

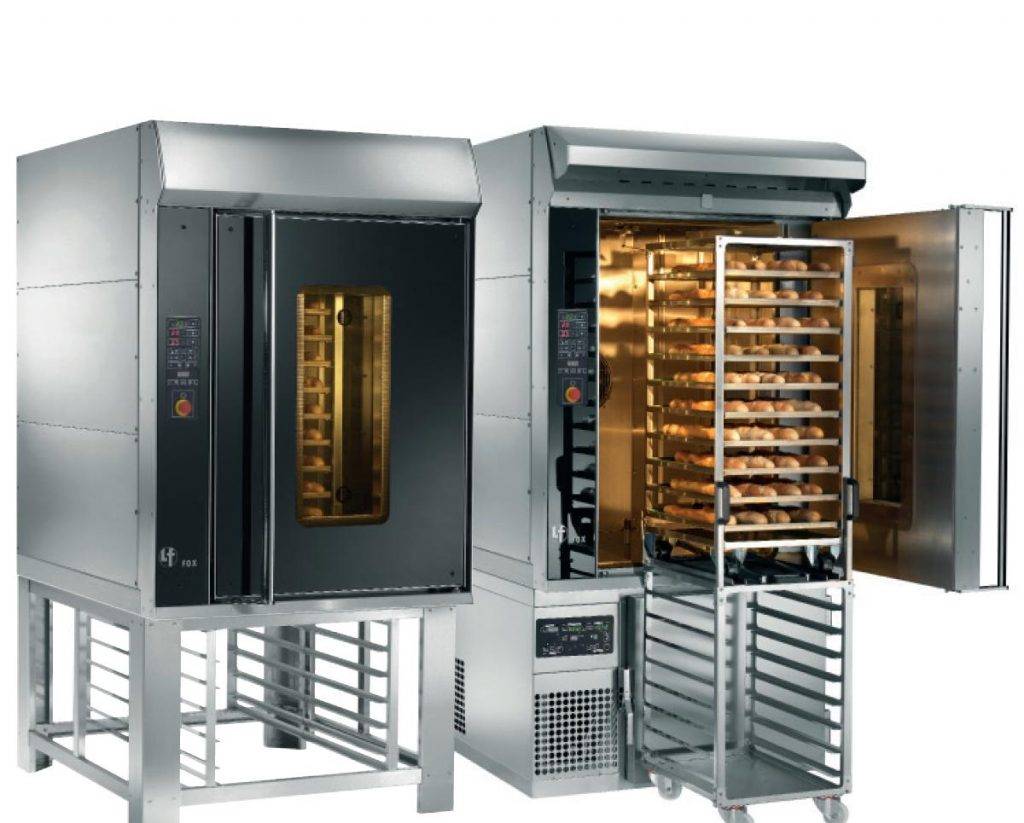

Печи невысокой мощности.

Они отлично подходят для знаменитых малоразмерных сфер обслуживания. Например, это разнообразные гипермаркеты или супермаркеты.

Данные печи носят название конвектомат, и именно они предлагают своим клиентам свежую выпечку. В основном это какие-нибудь мелкоштучные хлебобулочные изделия, причем они изготавливают на протяжении всего рабочего дня магазина.

У печей подобного типа полезная основная площадь составляет примерно 3 квадратных метра.

Технология нагрева здесь точь-в-точь такая же, которая присутствует и в ротационных печах, то есть исключительно за счет циркулирования воздуха, который постоянно нагревается в теплообменниках.

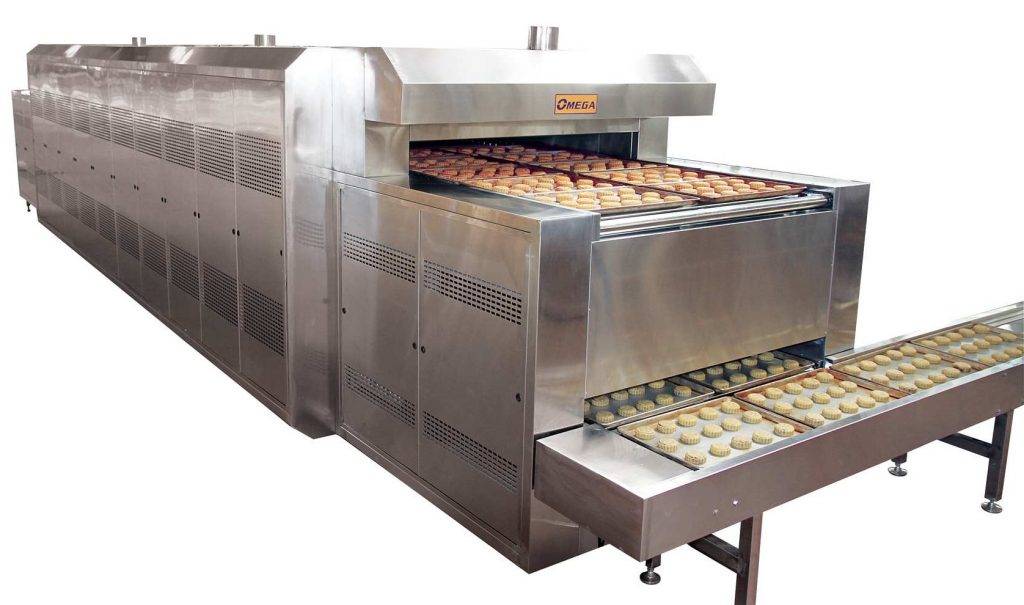

Туннельные печи.

Длина таких печей на разнообразных заводах варьируется в интервале от 20 до 60 метров.

Выпекаемые заготовки последовательно продвигаются и уходят в различные температурные области хлебопекарной камеры.

Делаем печь – ракету

Большого труда не составит выполнить легкую походную печку, изображенную на чертеже, отыскав в доме такие материалы:

  • профильная труба круглая диаметром 133—150 мм длиной 0,5 м;
  • труба профильного сечения 14 х 20 см, длина 0,4 м;
  • металлический лист толщиной 2—3 мм на колосники;
  • пруток O8—10 мм для ножек;
  • обрезки железа на подставку.

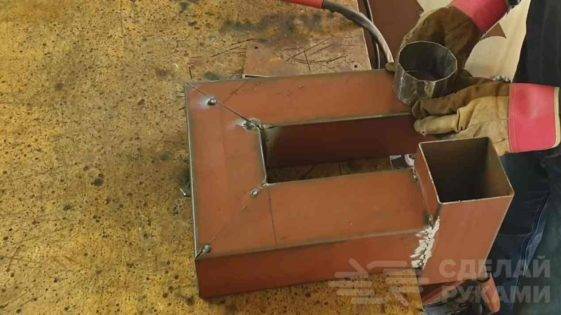

Вертикальная круглая труба варится к профильной под угол 45°, после к корпусу приделываются проушины для ножек (они должны легко сниматься). Вовнутрь наклонного топливника ставится колосниковая решётка, с наружной стороны фиксируется крышка. Для комфорта чистки золы внизу неплохо бы установить вторую дверку.

Совет. В первую очередь приварите к верхнему срезу огневого канала подставку – между донышком посуды и корпусом должны проникать газы, иначе «ракетной» тяги не появится.

Чертеж усовершенствованной версии мобильной печи

Конструкцию печи можно улучшить, организовав подачу вторичного воздуха вовнутрь дымогарной трубы. Обновление даст возможность увеличить результативность и продолжительность горения дров. Просверлите по обоим бокам отверстия с двух сторон, прикрыв их ракетными «дюзами» согласно представленному чертежу. Как функционирует эта печка, показывается на видео:

Из баллона с газом

На изготовление печи – ракеты собственными руками пойдут подобные материалы:

  • трубы круглого сечения поперечными размерами 70 и 150 мм; с толщиной стены 4 мм;
  • квадратная профильная труба 150—200 мм в поперечнике;
  • дымоходный отрезок трубы O10—15 см;
  • сталь низкоуглеродистая (марка Ст20) листовая;
  • плотная базальтовая теплоизоляция (80—120 кг/м3) либо сыпучие огнезащитные материалы, к примеру, вермикулитовый либо перлитовый гравий.

Для начала металлический прокат порежьте на заготовки соответственно с чертежом. После необходимо спилить у пропанового баллона крышку, заранее открутив вентиль и наполнив резервуар доверху водой. Инструмент – обыкновенная угловая шлифмашина с кругом для металла.

Последующая методика сборки выглядит так:

  1. Разрежьте профильную трубу вдоль, отступив от края 35 мм. Одна часть пойдёт на изготовление зольника, вторая – поддувала.
  2. Состыкуйте топливник и дымогарную трубу под угол 90°, сделав необходимые вырезы. Сверху топки прорежьте проем, куда приварится загрузочный бункер.
  3. Сварите райзер с топливником, после наденьте кожух из трубы 150 мм, сделав внизу вырез под ширину топки.
  4. Установите и обварите бункер для закладки дров. Зафиксируйте дверки топливника и зольника.
  5. Засыпьте между стенками дожигателя и оболочки перлит.
  6. В баллоне сделайте боковой проем, чтобы вставить конструкцию которая готова. Крышку лучше выполнить съемной.
  7. Произведите заключительную сборку и приварите дымоходный отрезок трубы.

Детально об изготовлении ракетной печки из баллона расскажет специалист в видеосюжете:

Из кирпича

Простейшую ракетную печурку чтобы приготовить пищу можно сложить из кирпичей без использования раствора, как показано на схеме с порядовками. Такое сооружение несложно разобрать и переставить если понадобится.

Печь-ракету с лежанкой нужно ложить на бетонный фундамент либо бутового камня. Материал – керамический или шамотный кирпич, раствор песчано-глиняный либо шамотный исходя из этого. Готовое основание стелится рулонным кровельным материалом с целью защиты от негативного воздействия влаги, после ложится сплошной первый кирпичный ряд. Последующий рабочий порядок выглядит так:

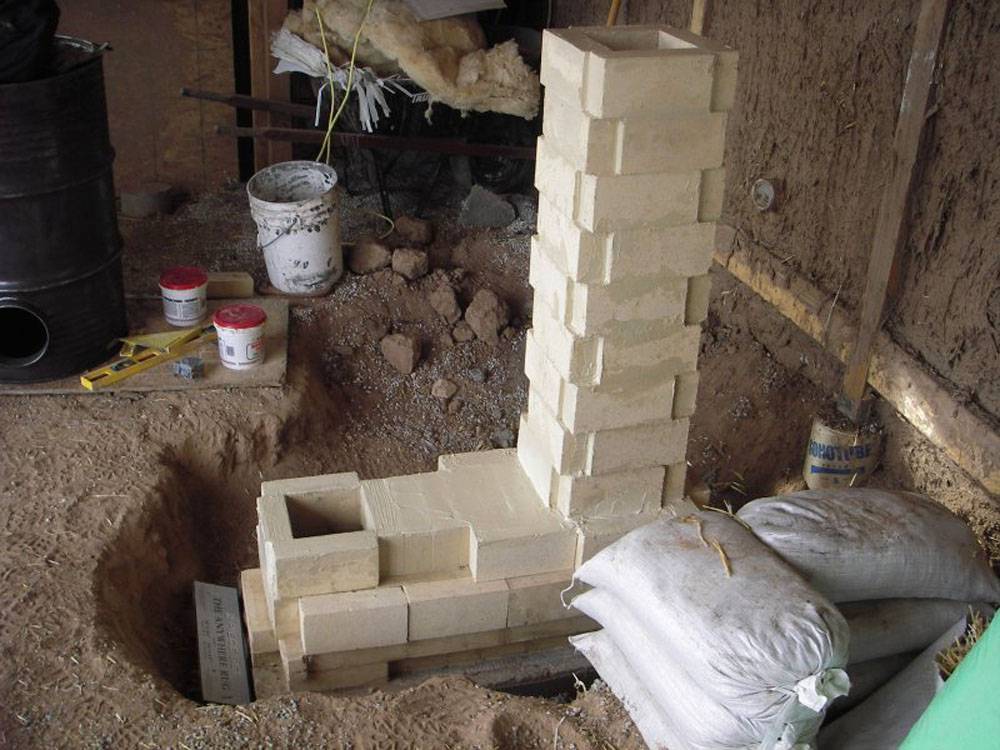

  1. Выложите топливник, ставя кирпичи «на ребро». Таким образом сделайте перекрытие камеры, оставив устье для загрузки дров и райзера.
  2. Постройте трубу дожигателя из 9 рядов камней, устанавливаемых «на ребро» с перевязкой.
  3. Наденьте на райзер трубу или жестяные ведра, появившуюся полость засыпьте теплоизолятором либо простым песком.
  4. Установите бочку кверху дном, выведя отрезок трубы газов дыма снизу.
  5. Сложите кирпичную лежанку из 3—4 горизонтальных каналов.
  6. Произведите обмазку бочки и лежанки глиняным раствором.

Главное. Постройка производится с соблюдением правил кладки печи, расписанных в детальном руководстве.

Протяженность дымовых каналов изнутри лежанки ограничена тягой в ракетной печи и внешнем дымоходе. Лучше выдерживать общую длину газоходов в границах 4 м. Чтобы отопитель не дымил назад в комнату, подымите верх дымовой трубы на высоту 5 м, считая от колосников

Как выстроить кирпичную печку – ракету без бочки, обращаете внимание на видео:

Отопительный агрегат с лежанкой

Ракетная печь с лежанкой – устройство, которое способно создать комфортную обстановку в одном помещении. Такой агрегат невозможно использовать для отопления нескольких комнат, не говоря уж обо всем доме.

Обустройство такого агрегата длительного горения своими руками требует точных расчетов – от размеров корпуса печки зависит ее мощность и максимально допустимая длина борова, на котором устраивается лежанка

Также важно правильно подобрать сечение труб для монтажа конструкции. Ошибки обернутся тем, что реактивная печь в короткие сроки наглухо зарастет нагаром или будет громко реветь при работе из-за завихрений газовых потоков

Конструкция печи с лежанкой

Размеры и пропорции конструкции

Чтобы построить печь ракету своими руками, чертежи необходимо подготовить подробные, с указанием размеров всех элементов. На этапе подготовки проекта ведут расчеты, исходя из базовых величин, к которым привязываются все остальные.

Базовые расчетные величины, это:

  • D – диаметр барабана (корпуса печи);
  • S – площадь внутреннего поперечного сечения барабана.

Расчеты параметров конструкции ведутся с учетом, что:

  1. Высота барабана (Н) составляет от 1,5 до 2 D.
  2. Обмазку барабана выполняют на 2/3 Н (если ее обрез планируется выполнить фигурным, то 2/3 высоты должно составлять средний показатель).
  3. Толщина обмазочного слоя на барабане – 1/3 D.
  4. Площадь внутреннего поперечного сечения вертикального канала (райзера) – 4,5-6,5% от S, оптимальное значение – в диапазоне 5-6%.
  5. Высота вертикального канала – максимальная, насколько позволяет конструкция печи, но зазор между верхним краем райзера и крышкой барабана должен составлять не менее 70 мм для нормальной циркуляции дымовых газов.
  6. Длина трубы жаровой (огнепровода) должна быть равна высоте вертикального канала.
  7. Площадь сечения огнепровода – равна соответствующему показателю райзера. Причем для огнепровода рекомендуется использовать профильную трубу квадратного сечения, в этом случае печь работает стабильнее.
  8. Площадь сечения поддувала – ½ от площади сечения топки и райзера. Для стабильности и плавной регулировки режима печи используется профильная труба прямоугольного сечения с соотношением сторон 2:1, которую укладывают плашмя.
  9. Объем вторичного зольника зависит от объема барабана за вычетом объема райзера. Для печи из бочки – 5%, для печки из газового баллона – 10%.Для емкостей промежуточного объема рассчитывается согласно линейной интерполяции.
  10. Площадь сечения внешнего дымохода составляет 1,5-2 S.
  11. Саманная подушка под внешним дымоходом должна быть толщиной 50-70 мм – если канал выполнен из круглой трубы, отсчет ведется от нижней точки. Толщину подушки под дымоходом уменьшают вдвое, если лежанка монтируется на деревянные полати.
  12. Толщина обмазочного слоя лежанки над дымоходным каналом составляет 0,25 D, если барабан из бочки 600 мм, и 0,5 D, если барабан из баллона 300 мм. Если уменьшить обмазочный слой, конструкция будет быстрее остывать после протопки.
  13. Высота дымовой внешней трубы должна составлять от 4 метров.
  14. Длина газохода, от которой зависит длина лежанки: для печи из бочки – до 6 м, для печи из баллона – до 4 м.

Ракетная печь длительного горения, изготовленная из бочки 600 мм диаметром, достигает мощности около 25 кВт, а ракета для отопления, выполненная из баллона 300 мм, – до 15 кВт. Регулировать мощность можно только за счет объема закладки топлива, воздушного регулирования такая печка не имеет, так как дополнительный поток нарушает режим печи и провоцирует выброс газов в помещение. Изменением положения дверцы поддувала регулируется не мощность, а режим работы печи.

Особенности футеровки

Качество теплоизоляции райзера напрямую влияет на экономичность отопительного агрегата. В наших краях для футеровки доступен легкий шамотный кирпич ШЛ и речной песок с примесью глинозема. У футеровки следует предусмотреть внешний металлический кожух, иначе материалы быстро впитают нагар и печь при работе будет реветь. Торец футеровки плотно замазывают печной глиной.

Правильное выполнение футеровки

При использовании подтесанных шамотных кирпичей, оставшиеся полости заполняют песком. Если для футеровки используется только песок, его просеивают от крупного мусора и засыпают слоями – каждый примерно на 1/7 высоты трубы. Каждый слой плотно трамбуют и сбрызгивают водой, чтобы образовалась корка. Засыпку необходимо просушить в течение недели, а затем замазать торец слоем печной глины. Затем продолжается постройка ракетной печи своими руками по чертежам.

Особенности пиролизной печи и её применение

Пиролизные печи называются печами длительного горения. Сгорание твёрдого топлива в них происходит без доступа кислорода: летучие газы сначала насыщаются мелкой фракцией древесины, а затем дожигаются при высокой температуре (от 450 оС), смешиваясь с остаточным воздухом во второй камере. Топливо и газ сгорают практически полностью, обеспечивая высокий КПД (до 85—95%).

Простая конструкция печи позволяет соорудить её своими руками и делает устройство удобным в использовании

Печь такого действия устанавливают в гараже, на даче, в своём доме и в любом небольшом помещении, где необходимо долгосрочное отопление. Устройства просты в эксплуатации и дают максимальный объём тепла при существенной экономии топлива. При этом твёрдый материал перерабатывается практически полностью: сжигаются газ и угли, поэтому дым, сажа и зола почти не образуются. Этот принцип действия актуален для всех моделей пиролизных печей, но разные конструкции могут отличаться характеристиками, внешним видом и внутренним строением.

Преимущества и недостатки

Отопительное устройство отличается эффективностью и экономичностью, но также имеет и ряд особенностей. Сделать правильный выбор позволяет знание плюсов и минусов пиролизных печей. Положительные особенности этих устройств выражены в следующем:

  • КПД до 95%, быстрый нагрев;
  • минимальный процент дыма и сажи, экологичность;
  • отсутствие необходимости постоянного контроля (топливо загружают раз в сутки);
  • применение разного вида топлива;
  • доступность сборки и монтажа печи своими руками.

Простой принцип действия обеспечивает практичность агрегата

Основной недостаток эксплуатации такой печи — необходимость правильного хранения дров, подбирая оптимальный уровень их влажности. В противном случае материал не будет эффективно сгорать, ведь влажные пары не позволят газу переработаться.

При сжигании отходов (сырая древесина, покрышки авто, производственный мусор) присутствует неприятный запах, поэтому рекомендуется использовать только чистое и качественное топливо, или дополнительно устанавливать в помещении систему вентиляции. А также стоит учесть, что в дымоходе образуется конденсат, для сбора которого предусмотрен специальный накопитель. Выходная труба и дымоход имеют больший диаметр, чем накопитель, поэтому важна правильная установка печи.

Конструкции ракетных печей

Начинать знакомство с любой конструкцией следует с самых простых ее вариантов. Поэтому мы приводим схему работы мобильной ракетной печки (рис.1). На нем хорошо видно, что топливник и камера сгорания объединены в одном отрезке стальной трубы, загнутой вверх.

Для укладки дров в нижней части трубы вваривается пластина, под которой находится отверстие для воздуха. Усилить теплоотдачу в зоне приготовления пищи помогает зола, играющая роль теплоизолятора. Ее засыпают в нижнюю часть внешнего кожуха.

Вторичная камера (кожух) может быть изготовлена из металлической бочки, ведра или старого газового баллона.

Кроме металла, простейшую печь-ракету можно соорудить из нескольких десятков кирпичей даже без использования раствора. Из них выкладывают топливник и вертикальную камеру. На ее стенки ставят посуду так, чтобы под дном оставался зазор для выхода дымовых газов (рис.2).

Обязательное условие хорошей работы такой конструкции – «теплая труба», как говорят печники. На практике это означает, что перед закладкой дров ракетную печь нужно прогреть в течение нескольких минут, сжигая в ней щепки и бумагу. После того, как труба прогрета, дрова сложены в топливник и подожжены, в печном канале возникает мощный восходящий поток горячих газов.

Закладка топлива в простых конструкциях ракетных печей горизонтальная. Это не очень удобно, поскольку вынуждает периодически задвигать дрова в топливник по мере их выгорания. Поэтому в стационарных системах применяют вертикальную закладку, а воздух подают снизу через специальное поддувало (рис.3).

Выгорая, дрова сами опускаются в печь, избавляя владельца от ручной подачи.

Основные размеры

Наглядное представление о конфигурации стационарной ракетной печи длительного горения дает чертеж №1.

Тот, кто хочет построить стационарную ракетную печь, не отвлекаясь на упрощенные модификации, должен знать ее основные размеры. Все габариты данной конструкции привязываются к диаметру (D) колпака (барабана), накрывающего вертикальную часть жаровой трубы (райзер). Второй размер, необходимый для расчетов — площадь поперечного сечения (S) колпака.

Исходя из двух указанных величин, рассчитывают остальные габариты печной конструкции:

  1. Высота колпака H составляет от 1,5 до 2D.
  2. Высота его глиняной обмазки – 2/3H.
  3. Толщина обмазки – 1/3D.
  4. Площадь сечения жаровой трубы – 5-6% от площади колпака (S).
  5. Размер зазора между крышкой колпака и верхним обрезом жаровой трубы не должен быть меньше 7 см.
  6. Длина горизонтального участка жаровой трубы должна быть равна высоте вертикального. Площади их поперечных сечений одинаковые.
  7. Площадь поддувала должна составлять 50% от площади сечения жаровой трубы. Для обеспечения стабильного режима работы печи специалисты рекомендуют делать жаровой канал из прямоугольной металлической трубы с соотношением сторон 1:2. Ее укладывают плашмя.
  8. Объем зольника на выходе из печи во внешний горизонтальный дымовой канал должен быть не менее 5% от объема колпака (барабана).
  9. Внешний дымоход должен иметь площадь поперечного сечения от 1,5 до 2S.
  10. Толщину утепляющей подушки из самана, которую делают под внешним дымоходом, выбирают в пределах от 50 до 70 мм.
  11. Толщину саманной обмазки лежанки выбирают равной 0,25D (для барабана диаметром 600 мм) и 0,5D для колпака диаметром 300 мм.
  12. Внешняя дымовая труба должна иметь высоту не менее 4 метров.
  13. Длина газохода в лежанке зависит от диаметра колпака. Если он сделан из 200-литровой бочки (диаметр 60 см), то можно делать лежанку длиной до 6 метров. Если же колпак изготовлен из газового баллона (диаметр 30 см), то лежанка не должна быть длиннее 4 метров.

Строя стационарную ракетную печь, нужно уделить особое внимание качеству футеровки вертикального участка жаровой трубы (райзера). Для этого можно использовать огнеупорный кирпич марки ШЛ (шамот легкий) или мытый речной песок. Для защиты футеровки от дымовых газов ее выполняют в металлической оболочке, используя для этого старые ведра или лист оцинковки

Для защиты футеровки от дымовых газов ее выполняют в металлической оболочке, используя для этого старые ведра или лист оцинковки.

Засыпка из песка выполняется послойно. Каждый слой уплотняют и слегка обрызгивают водой. Сделав 5-6 слоев, им дают неделю для просушки. Термозащиту из шамота сделать проще, но пространство между внешней оболочкой и кирпичом также придется засыпать песком, чтобы не было пустых полостей (рис.4).

Рисунок №4 схемы футеровки жаровых каналов ракетных печей

После высыхания засыпки, верхний обрез футеровки обмазывают глиной и только после этого продолжают монтаж реактивной печи-ракеты.

Правила топки ракеты

Ввиду особенностей конструкции такая печь требует соблюдения особых правил топки. Однако все они достаточно простые:

Прежде всего, в такое устройство закладывают исключительно сухую древесину – в любом виде: ветви, поленья, сучья и т.п.
До начала закладывания древесины печь следует хорошо прогреть. Это делается традиционным способом – жжется бумага, картон, лучинки, береста

При этом важно прислушаться к звуку – он должен явно измениться (или вообще затихнуть), когда конструкция прогреется достаточно сильно, чтобы приступить к закладке поленьев.
Все время прогрева дверца удерживается в закрытом состоянии. Поэтому важно заложить достаточное количество материала, чтобы более уже не заглядывать в печь.
Как и обычно, сила тяги регулируется поддувалом

Однако определить, нужно ли открывать или постепенно закрывать заслонку, следует опять же по звуку. Если система затихает, требуется подать новые порции воздуха. Если же она гудит слишком сильно, заслонку нужно перекрыть.

6 Строим ракету с местом для сна – первые шаги самые важные!

Перед началом работ замешиваем все необходимые составы:

  • Печную глину (обозначение 5б на схеме), которая соединяется со щебнем. Этот состав играет роль главного теплоизолятора.
  • Саман (5а). Представляет собой композицию соломы и любой имеющейся под рукой глины, разбавленную водой до сравнительно густой консистенции.
  • Посеянный песок (5г).
  • Жаропрочную футеровку (5в). Ее делают из равных частей шамотного песка и глины.
  • Глину средней жирности (5д). Она применяется для кладки ракеты.

Делаем постель для нашей лежанки. По сути, нам нужно сбить щиты высокой прочности под лежанку и непосредственно под печку. Каркас сооружений изготавливаем из деревянных брусков 10х10 см. Ячейки каркаса делаем с размерами 60х120 см (под постель) и 60х90 см (под отопительную установку). Затем обшиваем полученный скелет 4-сантиметровой шпунтованной доской. А фасад лежанки можно будет отделать позже листами гипсокартона.

Настилаем на пол, где будем ставить отопительную ракету, базальтовый картон толщиной 4 мм. По форме и геометрическими показателям он обязан быть аналогичным характеристикам постели. Сверху на базальтовую подкладку устанавливаем железный кровельный лист. Перед топкой из-под агрегата он станет выходить примерно на 25 см. Монтируем сделанную ранее постель на подготовленное для нее место. На стене на высоте 13 см выше уровня лежанки (в одном из ее концов) пробиваем отверстие. Оно нужно для устройства дымохода.

Реактивная печь с лежаком — это уже профессиональный уровень хэндмейда

Следующий этап – монтаж опалубки по периметру постели и заливка установленной конструкции саманом. Поверхность смеси аккуратно разравниваем, используя правило. Ждем 14–20 дней, пока саман не застынет. За это время можно сделать корпус отопительного сооружения из газового баллона по описанной ранее схеме. Топочные детали ракеты (поддувало, жаровой канал, камера) свариваем в единую конструкцию с емкостью из-под газа и обмазываем жаропрочной футеровкой

Важно! Состав наносим сплошным слоем только внизу. Верхнюю часть и бока конструкции раствором не обрабатываем. Далее монтируем еще одну опалубку под участком, где будет стоять ракета

Она позволит нам сделать жаростойкую теплозащиту печки. Высота опалубочной конструкции – около 10 см. Заливаем ее смесью щебня и печной глины. Затем поочередно делаем:

Далее монтируем еще одну опалубку под участком, где будет стоять ракета. Она позволит нам сделать жаростойкую теплозащиту печки. Высота опалубочной конструкции – около 10 см. Заливаем ее смесью щебня и печной глины. Затем поочередно делаем:

  1. 1. Обечайку. Сгибаем ее из листа стали либо используем готовую трубу сечением 15–20 см.
  2. 2. Топочную конструкцию.
  3. 3. Очистную камеру. Этот элемент делаем из 1,5-миллиметровой стали-оцинковки. Сбоку прорезаем проем сечением 16–18 см. В него впоследствии войдет дымоходная труба.

Далее нам нужно установить барабан и выполнить ряд других действий. О них в следующем разделе.

Ракетная печи из кирпича своими руками

Чтобы сделать реактивную печь своими руками не нужно иметь особых навыков. Благодаря компактности и простоте строения изготовить ее можно за несколько часов.

Основа конструкции – две вертикальные камеры разного размера, внизу обобщенные между собой общим каналом. Камера меньшего размера называется камерой сгорания. Она используется сначала для розжига, а потом для сгорания дров.

Разжигают печь обычно с помощью легко воспламеняющихся материалов, наподобие деревянной стружки, щепок, бумаги. Также подойдут небольшие сухие веточки. С помощью специальных заслонок в нижнем отсеке топочной камеры, можно регулировать силу тяги.

После того как прогреется вся система, включая дымоход и большую камеру, ракетная печь для дома начнет полноценно выполнять свои функции по обогреву помещения. Определить этот момент можно по тому, как гул, возникший вначале, стихнет.

Помещение нагревается от дымохода, который проходит через всю комнату или по ее периметру. Дым, пройдя по всей протяженности дымохода и отдав тепло в помещение, наружу выходит холодным. То есть все тепло по максимуму сохраняется внутри отапливаемой комнаты.

Что может понадобиться в процессе сооружения печи:

  • жаропрочный красный кирпич;
  • бочка из металла;
  • металлическая дымоходная труба;
  • старое металлическое барбекю;
  • жаростойкая краска;
  • металлическая арматура;
  • небольшое количество керамзита, самана и перлита;
  • песочно-цементная смесь;
  • щётка по металлу;
  • строительная лопата и кельма.

Прежде чем приступать к непосредственному сооружению печи ракеты своими руками нужно проделать следующие подготовительные работы:

В полу, вырывают яму глубиной на штык лопаты. Это позволит спрятать горизонтальный дымоход под полом.
В качестве колпака для печного устройства используют металлическую бочку

Вначале проводят обжиг и чистку ёмкости, которую впоследствии покрывают жаростойкой краской.
Важно чтобы краска наносилась после монтажа фланца для соединения основной конструкции с дымоходом.
На следующем этапе сооружается фундамент, для чего выполняются в соответствии с размерами, указанными в чертеже манипуляции в следующем порядке.
Подготавливают опалубку.
В месте установки топки в почву углубляют несколько кирпичей.
На дно кладут арматуру.
По периметру нижней части топки по уровню кладут кирпичи.
Фундамент заливают песочно-цементной смесью.
После полного высыхания строительной смеси можно начинать кладку кирпича. При этом в качестве строительного раствора используется огнеупорная глина.
Первый ярус кладки возводят, вверх оставляя только отверстие для топки.
На 2 ряду начинают формировать нижний канал ракетной печи.
На 3 ряду выполняется перекрытие канала так чтобы получилось 2 отверстия – для топки и канала, располагающегося, вертикально.Перед кладкой вертикального канала в металлическую бочку монтируется фланец для подсоединения дымохода

Также желательно установить тройник для очистки дымоходной трубы.

Восходящую часть устройства выкладывают способом «сапожка». При этом её внутреннее сечение, должно быть, 180 мм.
Также понадобится старый водогрей, который надевают на подымающуюся часть, а образовавшиеся пустоты засыпают перлитом.
Основание ракетной печки окружают мешками, наполненными, песком, а основу кожуха замазывают глиной. Свободное пространство заполняют керамзитом.
Присоединяют дымоходную трубу, а на восходящую часть одевают перевёрнутую металлическую бочку.
После пробного запуска печи ракеты бочку красят с помощью жаростойкой краски.
Ну и в завершение выполняют обкладку дымохода.
Трубу дымохода обкладывают мешками, которые предварительно наполняют песком и всё засыпают керамзитом.
Саму конструкцию формируют с помощью огнеупорной глины.

https://youtube.com/watch?v=SivGlUl572Y

Хочется отметить, что в процессе функционирования ракетной печи требуется много кислорода, поэтому обязательно с улицы проводится воздуховод.

После этого устанавливается внутрь топки старое барбекю, которое закрывается крышкой. Швы качественно заделывают глиной. На этом сооружение кирпичной ракетной печи с металлической бочкой можно считать завершённой.

Компактная походная печь из профильной трубы

Предлагаем вашему вниманию еще один вариант самодельной ракетной печки, которую можно использовать как на даче, так и на природе, если вы часто путешествуете на автомобиле.

Несмотря на то, что принцип работы данной печи такой же, как и у всех предыдущих вариантов, выглядит она немного нестандартно.

Это из-за того, что автор решил модернизировать классическую печь-ракету, и сделать более практичный вариант.

Фишка в том, что помимо варочной поверхности, в данной конструкции присутствует еще дополнительное отделение, которое можно использовать для запекания разных овощей.

Потом отрезаем заготовки из профтрубы. Свариваем П-образную варочную поверхность и зачищаем сварные швы болгаркой.

Варочная поверхность имеет два отверстия с торца. К одному отверстию необходимо будет приварить топку с колосником, к другому — кусок трубы, на который будет устанавливаться дымоход.

После этого отрезаем заготовки из листового металла, и привариваем их между стенками варочной поверхности — и в итоге получаем то самое дополнительное отделения для запекания овощей. Чтобы процесс готовки проходил быстрей, необходимо будет изготовить крышку.

К нижней части ракетной печи привариваем четыре гайки — в них будут вкручиваться ножки, в роли которых выступают болты.

Последний штрих — покраска готового изделия термостойкой краской.

С пошаговым процессом изготовления этой печи вы можете ознакомиться в авторском видеоролике. Идея принадлежит автору YouTube канала mansoo lee.

Популярные модели

В продаже представлены функциональные модели ракетных печей от различных производителей, отличающиеся конструкцией и назначением.

Везувий Ракета Союз

Модель для приготовления пищи на открытом огне, подходит для установки на садовом участке или дачной территории.

Конструкция имеет встроенную подставку, придающую агрегату устойчивость, защищающую от смещения и опрокидывание, обеспечивающую стабильную эксплуатацию с высокими нагрузками.

Характеристики:

  • материал корпуса и топки – сталь;
  • тип установки – напольный;
  • масса – 12 кг;
  • топливо – древесное;
  • габариты (ШхВхГ) – 31х59х38 см;
  • цена – 5625 р.

Везувий Ракета 1

Походно-туристическая мобильная печка, дающая возможность греть воду и готовить пищу в природных условиях. Модель отличается экономичным расходом дров и качественной отдачей тепла. Это оптимальный вариант для рыболовов, дачников, любителей отдыха на природе и охотников.

Характеристики:

  • размещение – напольное;
  • топливо – древесина;
  • материал топки и корпуса – сталь;
  • вес – 12 кг;
  • габариты (ШхВхГ) – 30х57,4х39,3 см;
  • комплектация – пара подставок для посуды;
  • цена – 3770 р.

Kolundrov

Переносной агрегат для применения в походных условиях, на охоте, пикнике, рыбалке, даче.

Модель легко собирается в стационарное состояние, включает в себя топку с поддувалом и заслонкой, трубку и конфорку для размещения посуды. Выдвижное дно позволяет избавляться от золы и остатков топлива.

Характеристики:

  • материал корпуса – углеродистая сталь;
  • толщина стенок – 2 мм;
  • объём топочного отсека – 3,2 л;
  • габариты (ГхШхВ) – 30,5х22х35 см;
  • работа от одной загрузки – 20 мин.;
  • масса – 4,75 кг;
  • топливо – лучины, опилки, дрова, щепки, ветки;
  • цена – 3700 р.

Везувий Ракета 3

Модель мобильной печки с духовым шкафом, подходящим для разогревания банок консервов, приготовления печёного картофеля и пр. Агрегат имеет L-образную форму, экономично расходует топливные ресурсы и удобен в транспортировке. Изделие поставляется без казана.

Характеристики:

  • установка – напольная;
  • топливо – древесное;
  • материал – сталь;
  • тип – закрытый;
  • габариты (ШхВхГ) – 20х45х34 см;
  • толщина стенок – 2 мм;
  • комплектация – две подставки для размещения посуды, место под казан, вмонтированный духовой шкаф;
  • масса – 8 кг;
  • цена – 3300 р.

Кузьма

Компактная турбо-печь с возможностью разборки для удобной транспортировки. Топка надёжно защищена от воздействия дождя и ветра. Допускается использование агрегата на снегу. Печка отличается лёгкостью и прочностью составных деталей, эффективна и удобна в эксплуатации.

Характеристики:

  • материал – углеродистая сталь;
  • габариты – 42х30х4 см;
  • размер в собранном состоянии – 37х25 см;
  • масса – 3,5 кг;
  • толщина стенок – 1,5 мм;
  • цена – 1990 р.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
