Как устроена СВЧ печь
Чтобы сделать ремонт своими руками, когда поломка вызвана отказом какой-либо детали, необходимо знать, как устроена микроволновка. Высокочастотное излучение, которое разогревает еду, создаётся магнетроном, соединённым с камерой волноводом прямоугольной формы. В зависимости от модели он закрыт со стороны камеры куском слюды или крышкой из пластика.
Высоковольтное электропитание обеспечивает трансформатор с помощью умножителя, состоящего из конденсатора и диода. Защита от перегрузок и коротких замыканий осуществляется предохранителем, установленном в цепи высокого напряжения.
Магнетрон охлаждается с помощью вентилятора. Нагретый воздух через воздуховод поступает в камеру, что способствует ускорению нагрева. Для удаления избыточного воздуха и пара в камере сделаны отверстия непроницаемые для высокочастотных колебаний.
Для исключения возможности включить печь с открытой дверцей установлена блокировка на микропереключателях. Через них подаётся питание, когда они включаются нажатием защёлок, установленных на дверце, когда она закрывается. При открывании питание отключается моментально.
В зависимости от производителя число переключателей бывает от 2 до 5. Они используются в схемах включения печи и регулирования мощности. Частой причиной, почему не греет микроволновка, является повреждённый микропереключатель в схеме управления магнетроном. Для подсветки камеры включается лампа, установленная в проёме воздуховода.
Рабочие команды выбираются на панели управления. Выбор производится механическими переключателями, или с помощью микропроцессора. Цифровое управление бывает выполнено на кнопках или использован сенсорный вариант выбора. В случае поломки панели без навыков работы с электроникой отремонтировать её не получится. Но проверить, не отскочил ли какой-то провод – доступно всем.
Микроволновка перестала греть и гудит
Если СВЧ перестало исправно греть еду и при этом издаёт нехарактерный гул, то причина может быть в следующем:
- Негодность диода. Его задача направлять ток в одном направлении. Если деталь вышла из строя, то микроволновка начинает жужжать и нагрев пищи не происходит.
- Неисправность конденсатора приводит к возникновению волн и устройство гудит.
- Выход из строя магнетрона может являться причиной жужжания и гудения.
Высоковольтный диод
Проверка диода практически никогда не проводится по причине её сложности. Если предполагается, что диод стал причиной неправильной работы прибора, то проще произвести замену. Проверка проводится либо по гулу при включении, либо по перегоранию предохранителя, либо по конденсатору, который в обычном состоянии не греется.
Высоковольтный конденсатор
Если СВЧ при включении гудит, то возможно, что это конденсатор вышел из строя. Проверить его просто: подключите омметр и следите за показаниями. Если стрелка двигается, то конденсатор работает, если нет, то он причина поломки. Учтите, замена или проверка происходит только на заряженном конденсаторе.
Магнетрон
Если все детали показывают себя работоспособными, то вероятнее всего, дело в магнетроне. Признаком неработоспособности считается гудения микроволновки при отсутствии нагрева. Проведите визуальную проверку на наличие трещин и нагара, замеряйте значения омметром. Если он был повреждён, замените на аналогичный по параметрам и размерам.
Возможные причины, почему микроволновка перестала греть
Как правило, причины поломок кроются в неправильной эксплуатации. Редко кто утруждается просмотром инструкций, что приводит к большинству поломок бытовой техники.
Существует ряд возможных простых причин, что может служить причиной, по которой микроволновка не греет еду:
- Проблемы с напряжением в сети. Микроволновая печь очень чувствительна к любым изменениям в напряжении. Изменение в 20В уже будет достаточным для того, чтобы еда не прогревалась в центре тарелки. Решение проблемы заключается в покупке блока питания.
- Перегрузка сети может понизить напряжение. Если работают несколько мощных приборов с одной розетки, то установка дополнительной розетки поможет решить проблему.
- Повреждение сетевого шнура. Проверьте шнур на повреждения, хорошим вариантом будет позвонить. Если это невозможно, то просто сгибайте его в разных местах.
- Микроволновка не будет работать, если дверца не закрывается полностью. Проверьте защёлки и по необходимости замените. В более тяжелом случае мог повредиться микропереключатель, который отвечает за блокировку двери. А он в свою очередь стал причиной возгорания сетевого фильтра.
- Неправильный режим работы. Режим для разморозки выдаёт меньшую температуру, чем обычный. Проверьте, не стоит ли он, и возможно, не потребуется разбирать прибор.
Профилактика неисправностей
Вы узнали, почему микроволновка работает, но при этом не греет пищу. Как и во многих других делах, не допустить проблему проще, чем ее устранять. Достаточно придерживаться следующих правил.
Чтобы избежать неисправностей в работе микроволновой печи, надо ознакомиться с инструкцией по использованию техники.
Никакой металлической посуды, посуды с золотым или серебряным напылением
Даже вкраплений металла не должно быть.
При готовке овощей с кожурой делайте на ней ножом надрезы.
Обращайтесь с микроволновой печью осторожно, не хлопайте сильно дверцей, плавно, не роняя ставьте на столешницу.
Не закрывайте слишком плотно контейнеры. Пар должен свободно из них выходить.
Не используйте удлинители.
Не подогревайте алкогольные напитки.
Располагайте СВЧ печь в соответствии с инструкцией.
Не пытайтесь приготовить яйца в микроволновке обычным способом
Как это сделать правильно, можно посмотреть в интернете.
Не допускайте работу устройства впустую, когда в печи ничего не лежит. Это вредит технике.
Не подключайте к одной и той же розетке микроволновку и одновременно другой мощный электроприбор (холодильник, стиральную машину и т. д.). Микроволновая печь всегда должна подключаться к розетке только одна.
Теперь у вас есть алгоритм действий, если перестала греть ваша микроволновка, вы знаете как ее отремонтировать при самых распространенных поломках. Если хоть что-то осталось непонятным, к самостоятельной починке прибора не приступайте и обязательно изучите правила электробезопасности.
Как найти неисправность?
Если микроволновка перестала разогревать пищу, то перед началом каких-либо самостоятельных мероприятий по ее ремонту, необходимо провести диагностику неполадок, которая заключается в следующих действиях:
Изучить инструкцию по эксплуатации, в большинстве из них указываются сведения о том, почему конкретная модель может не греть пищу и какие меры необходимо принимать в подобных ситуациях.
При помощи специальных приборов, определить уровень напряжения в питающей сети, поскольку даже незначительные на первый взгляд отклонения на 5-10 В могут повлиять на функционирование электроприборов такого типа.
После отключения и полного обесточивания микроволновки, при помощи омметра проверить, как осуществляется процесс включения мини-выключателя на дверце.
Демонтировать верхнюю крышку устройства, открутив крепежные винты. Вышедшие из строя плавкие предохранители можно обнаружить визуальным методом: они вздуваются или чернеют.
Даже если плавкие предохранители не имеют визуальных дефектов, рекомендуется дополнительно проверить в них сопротивление, используя для этих целей тестер. Таким же образом осуществляется проверка и трансформаторного предохранителя.
Высоковольтный предохранитель, спрятанный в кожух, можно проверить, только после измерения уровня сопротивления в нем при помощи омметра.
Если неисправности предохранителей выявлены не были, то необходимо начать диагностику конденсаторов. Они предназначены для работы исключительно в сетях с переменным электрическим током, но несмотря на это, их все равно можно проверить при помощи омметра. Если при этом стрелка прибора отклоняется, и ее показатели уходят в сторону бесконечности, то это свидетельствует о том, что конденсатором был получен небольшой заряд постоянного тока, и данная деталь находится в исправном состоянии. Если подобной реакции не было, то скорее всего, повреждены контакты детали.О пробое конденсатора также может свидетельствовать посторонний жужжащий звук, который возникает после включения устройства.
Подобной диагностике подлежат и диоды. Если положение стрелки на приборе не изменилось или он показал незначительное сопротивление, то это свидетельствует о пробое данного элемента.
По аналогии необходимо осуществить и диагностику конденсатора на электромагнитной лампе, но предварительно ее потребуется полностью разрядить, для этих целей можно использовать специальную электротехническую разновидность отвертки с изоляцией на рукояти. Поочередно замыкается вывод на корпус, после чего омметр подключается щупами на вывод емкости и сам корпус. Если деталь исправна, то при проверке будет зафиксировано нулевое сопротивление
Важно помнить, что электромагнитная лампа может нагреваться до очень высоких температур, поэтому предварительно нужно дождаться ее полного остывания.
Осуществить проверку трансформаторной обмотки. При работе печи с включенным подогревом пищи, показатель напряжения должен равняться 220 В.
Осмотреть магнетрон и убедиться в надежности пайки контактов на индукционной катушке, а также проверить исправность клемм, через которые данная деталь соединена с конденсаторами.
Используя тестер проверить нить накала магнетрона, нормальный показатель обычно равняется 2 – 3 Ом.
Если проведенная диагностика не выявила никаких неполадок, то скорее всего, сломана сама электромагнитная лампа и поэтому не происходит запуск магнетрона. Проверять или пытаться самостоятельно починить данный элемент не рекомендуется, поскольку он обладает довольно сложной конструкцией. Этот процесс лучше доверить опытному мастеру.
Причины неисправностей
Даже изделия таких известных фирм, как LG, Samsung, Daewoo, не могут служить вечно. Практика показывает, что техника этих производителей, как и «Шарп», «Скарлет», «Панасоник», «Супра», «Бош», отлично работает 5–7 лет. Затем могут возникнуть проблемы.
Например, внешне все вроде бы действует, а еда плохо разогревается или не греется совсем. При этом агрегат шумит или пищит, но подставка в то же время крутится. Пищу греет долго. Не всегда такие признаки свидетельствуют о том, что микроволновка сломалась и ее необходимо нести в ремонт. Почему она не работает, надо выяснить. Пойдем от простого к сложному.
- Случается, пользователь в спешке или по забывчивости не переключил на дисплее режим с размораживания на приготовление. В результате печь слабо греет.
- Для нормальной работы требуется напряжение в сети 220 Вольт. Падение его даже на 10–20 Вольт приведет к тому, что печка плохо греет. Используйте блок бесперебойного питания или стабилизатор напряжения.
- Иногда хозяева одновременно включают в сеть несколько электроприборов, используя тройники и удлинители. Тогда розетка не выдерживает нагрузки, техника плохо разогревает или отключается. Для каждого прибора используйте отдельный источник питания.
- Если микроволновка стала хуже греть или греет через раз, прчиной может оказаться неплотное прилегание дверцы камеры. Необходимо подрегулировать ее защелку.
Если все это не помогло, заглянем в проблему глубже и попробуем найти причину поломки. СВЧ-печь гудит, жужжит, перестает греть, но при этом работает, если из строя вышли:
- Выключатель дверцы.
- Однин из предохранителей.
- Диод или конденсатор.
- Магнетрон.
Проблема также может оказаться в инверторе, если СВЧ у вас соответствующего типа.
Некоторые неисправности по силам устранить самому, а с другими лучше справится специалист. Статистика утверждает, что в четырех из пяти случаев после самостоятельного ремонта все равно приходится обращаться в мастерскую.
Несколько советов
Чтобы не тратить время на определение причины, почему перестала греть микроволновка ДЭУ, нужно придерживаться базовых правил эксплуатации техники:
- ядовитые чистящие порошки могут попасть в еду или вывести из строя магнетрон;
- грязь и жир с корпуса можно удалить с помощью влажной тряпки;
- чтобы удалить загрязнения с дверцы, используйте влажную губку, протрите изоляцию;
- сенсорные панели желательно вытирать сухими салфетками;
- чтобы избавиться от неприятного запаха, разогрейте стакан воды с кусочком лимона;
- разогревайте блюда, накрыв их специальной пластиковой крышкой, чтобы сохранить в чистоте стенки термокамеры.
Когда микроволновая печь была только приобретена и сломалась в течение нескольких дней, советуем не разбирать, чтобы не снять пломбу и обратиться по месту покупки. Вам попался бракованный продукт, что позволяет его спокойно заменить по гарантии.
Чтобы микроволновка прослужила дольше, следует выполнять ряд правил:
- Нельзя использовать металлическую тару.
- Включать прибор без еды.
- Греть яйца и другие взрывоопасные вещества.
- Греть в контейнерах с крышками.
Если СВЧ печь дымится, то это свидетельствует о выходе из строя силового трансформатора.
Обнаружение неисправностей
В некоторых случаях ремонт СВЧ заканчивается заменой детали, главное, обнаружить источник проблемы. Если вы хорошо разбираетесь в электронике, то возможно, сумеете самостоятельно обнаружить эти причины:
- Неисправность может быть вызвана тем, что у вас сгорел предохранитель. Это будет видно сразу, как только вы откроете корпус микроволновки. Решается такая неполадка заменой детали.
- Если ваша микроволновка работает, но совершенно не греет продукты, то причина может скрываться в поломке конденсатора. Проверить это можно, только если у вас есть специальный прибор – омметр.
- Серьезной поломкой считается выход из строя диода. В этом случае СВЧ проще заменить, чем ремонтировать. Узнать о такой «подлости» вам помогут жужжание в корпусе и перегревание конденсата. К тому же у вас параллельно перегорят все предохранители.
- Еще одна деталь, которая может выйти из строя, это магнетрон. Обнаружить это можно по появлению трещин на детали или образованию гари (подробнее — в статье как проверить магнетрон в микроволновке). Радует то, что она подлежит замене.

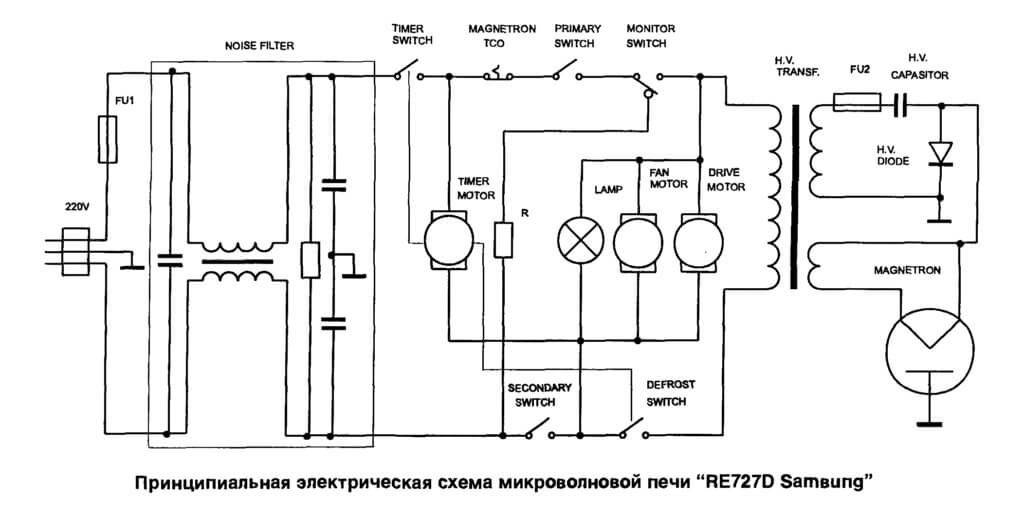

Схема расположения элементов в микроволновой печи
В том случае, если ваша микроволновка не греет, но исправно работает и в ней горит свет, но вы не знаете что делать, обратитесь к специалисту. Это будет безопасным и для вас, и для техники.
Обнаружение неисправностей
Многие думают, что обязаны самостоятельно починить прибор. Привыкли у нас люди к тому, что мужчина должен уметь все. На самом деле, каждый будет заниматься только тем, чем умеет.
Если уж так хочется поискать причину поломки микроволновки, то можно сделать следующее:
- Измерить напряжение в розетке.
- Посмотреть, как работают защелки на дверце микроволновки. Они должны плотно закрываться.
- Обесточить прибор и снять верхнюю крышку, чтобы посмотреть на внутренние детали.
- Осмотреть предохранители. Если с ними что-то не так, это сразу будет видно. Детали почерневшие или вздутые.
- Проверить сопротивление тестером.
- Замерить напряжение в конденсаторе и диодах.
- Сделать диагностику магнетрона и его контактов. Оценить сопротивление тока.
Если для вас проблема неисправности так и не ясна, обратитесь к специалистам в сервисном центре.
Мойте регулярно микроволновую печь
Хотелось бы предупредить тех, кто еще не решился на покупку новой печи. Если вы будете выбирать Самсунг, то знайте, ломаются они крайне редко. Механика тут хорошая, неисправности бывают только в электронике.
Панасоник — бюджетный бренд, который хорошо себя зарекомендовал на российском рынке. Единственный явный недостаток — появление ржавчины. К поломке это не приведет, но на срок эксплуатации повлияет хорошо.
LG — хороший выбор. Эти приборы долговечны и работают исправно. Слабая сторона в микроволновках — конвекторы и предохранители. Их можно легко заменить, чтобы и дальше пользоваться техникой.
Проверка предохранителей
Чтобы добраться до них, нужно снять заднюю крышку, открутив крепёжные болты. Для начала проверяется сетевой предохранитель. Если он перегорел, свет в камере не будет гореть. Если он не закопчён и при визуальном осмотре проволочка внутри цела – для полной уверенности не помешает провести проверку омметром.
Не лишней будет и проверка целостности сетевого шнура с вилкой. Затем проверяется, опять же омметром, высоковольтный предохранитель, расположенный под кожухом. Наличие сопротивления небольшой величины показывает, что он целый. Неисправные предохранители заменяются новыми, но не “жучками”, которые могут стать причиной пожара.
