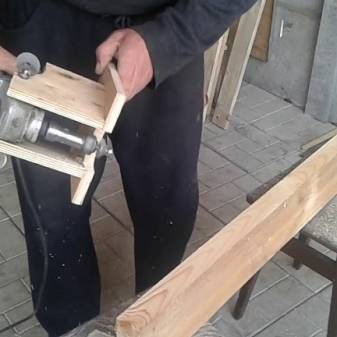

Самодельный фрезерный станок из болгарки

Как сделать ручной фрезер из болгарки своими руками

Для проведения различных работ в домашней мастерской часто применяется фрезер. Подобный инструмент получил весьма широкое распространение, так как позволяет получить самые различные изделия. Довольно распространенным вопросом можно назвать то, как сделать фрезер.

Это связано с высокой стоимость инструмента. Часто делают ручной фрезер из болгарки своими руками по причине того, что применение уже готовой конструкции в качестве основания существенно упрощает поставленную задачу. Рассмотрим особенности проводимой работы подробнее.

Конструкция фрезера

Конструкция фрезера

В продаже встречается просто огромное количество фрезеров. Среди конструктивных особенностей отметим нижеприведенные моменты:

1. Основное движение получает насадка, которая представлена фрезой различного типа. Стоит учитывать, что фрезер из болгарки также применяется со специальными насадками, изготовить которые своими руками не получится.
2. Для того чтобы ручной фрезер при применении был прост, создается специальный ограничитель. Он может иметь различные размеры.
3. В движение насадка приводится при за счет электрического двигателя. В рассматриваемом случае сразу применяется готовая конструкция, которая имеет электрический двигатель и привод. При этом инструмент имеет собственные удобные элементы управления и держатели.

В целом можно сказать, что станок по дереву из болгарки не во многом отличается от первоначального инструмента, используемого в качестве основания. Именно поэтому многие сами проводят подобные работы.

Необходимые материалы и инструменты

Необходимые материалы и инструменты

Прежде чем приступить к непосредственному проведению работ следует приобрести требуемые материалы и инструменты. Фрезерный станок из болгарки своими руками можно изготовить при наличии:

Подходящей электрической дрели или болгарки

Особое внимание при выборе уделяется мощности установленного электрического двигателя. Конструктивный элемент устройства, который отвечает за фиксацию насадки, должен быть прочным и обеспечивать надежное крепление на момент работы

Уровень и угольник, которые требуются для повышения точности изделия.Набор гаечных ключей. Дрель с большим набором различных сверл

Для крепления основных элементов придется создавать специальные отверстия, для чего подходит дрель. Отвертки. Для работы с различными крепежными элементами требуется набор отверток.Электрический лобзик, а также специальные пилы по дереву. Они применяются для работы с фанерой и другой древесиной, позволяют добиться более высокого качества при резании. Толстая фанера или тонколистный металл требуется для того, чтобы сделать ламельный фрезер из болгарки. Они применяются для фиксации основного элемента на момент ее применения. Сварочный аппарат также требуется при проведении подобной работы. Примером можно назвать то, что приходится работать с листовым металлом при создании основания. Крепежные элементы также требуются для создания устройства. Чаще всего применяются болты, гайки и винты, а также хомуты из различных материалов.Наждачная бумага для получения поверхности требуемого качества. При использовании фанеры ее приходится дорабатывать, так как даже незначительные дефекты могут усложнить процесс фрезерования.

Особое внимание следует уделять выбору болгарки, которая применяется в качестве основания при создании инструмента Основными требованиями назовем:

1. Конструкция должна быть в хорошем техническом состоянии. Даже незначительные дефекты могут привести к уменьшению производительности и функциональности.
2. Слишком небольшая мощность становится причиной, по которой область применения фрезера существенно снижается. Маломощные варианты исполнения при длительной работе начинают греться. При перегреве электрический двигатель выходит из строя.
3. Для фрезера подходят варианты исполнения, имеющий большие размеры. За счет этого можно удобно зафиксировать основные элементы. Однако, при применении слишком тяжелых вариантов исполнения процесс фрезерования может усложнится.

Кроме этого, при работе требуется стандартный набор слесарных инструментов. Практически все необходимое можно найти в каждой домашней мастерской. Цанга на болгарку также изготавливается своими руками из металла.

Необходимые инструменты и материалы

Приступая к изготовлению отрезного станка, следует понимать, что точность его работы напрямую связана с устойчивостью конструкции. Поэтому выбор материала определённой толщины продиктован не столько требованиями к прочности корпуса, сколько необходимостью в его жёсткости.

Прежде чем приступить к работе, надо приготовить:

• трубу профильную «квадрат» (25х25х2,5 мм);
• трубу профильную «прямоугольник» (40х20х2,5 мм);
• лист металлический толщиной 4–5 мм;
• подшипники шариковые № 202, 203 или 204 – 2 шт.;
• пруток калиброванный с толщиной, которая равна диаметру отверстия внутренней обоймы подшипника (до 100 мм);
• пруток диаметром 8–10 мм;
• шину металлическую (20х4 мм);
• болты и гайки c резьбой M8 или M.

Из инструментов понадобятся:

• угловая шлифмашина;
• дрель или сверлильный станок, набор свёрл;
• набор плашек для нарезания метрической резьбы;
• ключи рожковые;
• сварочный аппарат.

Для изготовления станка лучше выбрать болгарку известного производителя

Основным узлом отрезного станка является угловая шлифмашина. Не рекомендуется использовать «малую» болгарку, рассчитанную на отрезные диски диаметром до 125 мм с мощностью до 500–600 Вт. Помните, что чем больше диаметр режущего круга, тем универсальнее и надёжнее будет станок.

Тщательность выбора электроинструмента обусловлена ещё и большим разнообразием конструкций болгарок, присутствующих на рынке. Поскольку подобное оборудование не унифицировано, то отрезной станок строится под определённую модель и размер УШМ. Если оборудование будет ненадёжным, то при выходе из строя будет сложно установить другую болгарку на его место без необходимости переделки креплений и маятника. Вот почему лучше выбирать продукцию от проверенных производителей — Makita, Bosch и так далее.

Правила при резке дерева

Фрезерование при помощи болгарки требует соблюдения определенных правил:

• насадка на болгарку должна быть предназначена для деревянных изделий;
• снятие защитного кожуха недопустимо;
• применение инструмента большого размера может привести к его вырыванию из рук;
• работа должна выполняться в перчатках или при наличии жесткого крепления устройства;
• скорость работы болгарки должна быть минимальной;
• перед началом эксплуатации следует убедиться, что в материале нет гвоздей, саморезов и других металлических деталей;
• инструмент нужно держать в одной плоскости, не допуская перекосов;
• нельзя производить блокировку кнопки в работающем режиме;
• замена насадки осуществляется при отключенном питании.

Иногда соблюдение этих рекомендаций может не повлиять на гарантию безопасности при распиле древесины. Решение о пользовании болгаркой при обработке дерева должен принимать сам мастер. При наличии большого объема работ лучше воспользоваться циркулярной пилой или электрическим лобзиком.

Резка и обработка древесины может быть выполнена с применением популярного инструмента – болгарки. Фрезерный станок, сделанный своими руками из углошлифовального инструмента, поможет справиться с небольшим объемом работ с древесиной. Только в таких ситуациях следует неукоснительно соблюдать технику безопасности.

Для проведения различных работ в домашней мастерской часто применяется фрезер. Подобный инструмент получил весьма широкое распространение, так как позволяет получить самые различные изделия. Довольно распространенным вопросом можно назвать то, как сделать фрезер. Это связано с высокой стоимость инструмента. Часто делают ручной фрезер из болгарки своими руками по причине того, что применение уже готовой конструкции в качестве основания существенно упрощает поставленную задачу. Рассмотрим особенности проводимой работы подробнее.

Изготовление фрезера из болгарки своими руками: материалы и алгоритм сборки

Для различных работ в домашней мастерской не всегда целесообразно приобретать специализированные электроинструменты, которые, как правило, стоят достаточно дорого. Более актуальными в таких ситуациях являются устройства, сделанные своими руками, к числу которых относится и фрезер из болгарки.

При помощи такого устройства, основой которого может выступить и бытовая электродрель, можно выполнять различные технологические операции – фрезерование, обработку кромок, формирование шипов и пазов на поверхности деревянных заготовок, подготовку посадочных мест для дверных петель и замков и др.

Самодельный фрезерный станок с боковым расположением инструмента

Используемые материалы

Изготовление своими руками фрезера из болгарки для оснащения домашней мастерской требует выполнения определенных условий, основными из которых являются обеспечение надежной фиксации электроинструмента в вертикальной плоскости и его перемещения относительно поверхности обрабатываемого изделия.

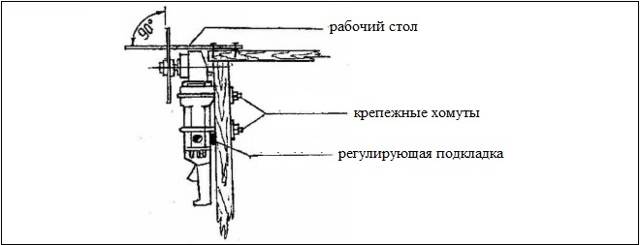

Схема закрепления болгарки

Для того чтобы изготовить свой фрезерный станок из болгарки, удовлетворяющий вышеперечисленным условиям, потребуются следующие комплектующие и расходные материалы:

• болгарка или электродрель, приводной двигатель которых должен находиться в работоспособном состоянии (кроме того, конструктивные элементы, при помощи которых эти устройства будут фиксироваться на несущей конструкции, должны быть достаточно прочными и надежными);
• основание, на котором будет фиксироваться будущий фрезер (в качестве такого основания, которое должно отличаться высокой надежностью и устойчивостью, а также обеспечивать удобство работы с самодельной фрезерной установкой, может быть использована поверхность рабочего стола или верстака);
• толстая фанера или тонколистовой металл (из них вы изготовите своими руками ту часть конструкции фрезера, на которой будет фиксироваться болгарка или электродрель);
• сварочный аппарат (если в конструкции вашего фрезера будет использоваться листовой металл);
• крепежные элементы (хомуты, винты, болты и гайки);
• стандартный набор слесарных инструментов.

Вариант размещения болгарки в самодельном станке

Таким образом, для изготовления фрезера из болгарки своими руками потребуются материалы, которые есть практически в каждой домашней мастерской или в любом гараже. Соответственно, чтобы сделать такой станок и начать им пользоваться, не потребуются значительные финансовые вложения, чего не скажешь о ситуации, когда приобретается серийная модель такого устройства.

Алгоритм изготовления

Изготовление своими руками фрезера на основе болгарки или дрели выполняется в следующей последовательности:

1. Из толстой фанеры, ДСП или тонколистового металла делают основание фрезерного станка, которое состоит из двух стенок, располагаемых друг напротив друга. Одну из стенок такого основания, которая не используется для фиксации болгарки или дрели, можно сделать подвижной. Это позволит изменять ее пространственное положение в зависимости от длины детали, которая будет подвергаться обработке.
2. На подвижной части будущего фрезера фиксируется металлический конус, применяемый для того, чтобы удерживать заготовку в процессе ее обработки.
3. Инструмент, посредством которого выполняется обработка на сделанном своими руками станке, размещается на боковой стороне каркаса. Использовать на таком фрезере можно инструменты практически любой конфигурации и любого размера.

Самодельный станок по дереву из болгарки

В том случае, если фрезерный станок будет изготавливаться не на основе электрической дрели, а на базе болгарки, в его конструкцию придется включить специальный переходник, который будет обеспечивать фиксацию втулки, используемой для вращения обрабатываемой детали. Если основой самодельного фрезера является дрель, то такая втулка просто фиксируется в патроне электроинструмента.

Самодельный фрезер из дрели

Таким образом, изготовление фрезера из болгарки или электрической дрели своими руками отличается простотой. Для этого даже не надо изобретать собственную конструкцию устройства – достаточно воспользоваться готовыми идеями, которые уже опробованы на практике многими домашними мастерами.

Оборудование для столярной мастерской

Еще несколько интересных предложений, как изготовить оборудование для домашней столярки на базе обычного шуруповерта.

Токарный станок по дереву

При изготовлении изделий из дерева трудно обходиться без токарного станка. Его можно соорудить своими руками. Для станины идеально подойдет ровный деревянный верстак. В качестве передней бабки и привода вращения можно использовать шуруповерт. В деревянную постель, сделанную из бруска по форме шуруповерта, нужно уложить инструмент и зафиксировать хомутом. Брусок можно закрепить струбциной, а при постоянном использовании станка прикрутить саморезами. В патрон необходимо вставить зубовую оправку. Задняя бабка выполняется из двух брусков с регулировочным винтом, который затачивают под конус. Устанавливается она напротив закрепленного шуруповерта так, чтобы ось инструмента совпадала с осью регулировочного винта задней бабки. Конструкцию заднего упора закрепляют струбциной. Если планируется обрабатывать крупные детали, то крепление должно быть более надежным. Подручник тоже можно изготовить из бруска, закрепив его к верстаку струбциной. Примитивный токарный станок для домашней мастерской готов.

Настольный сверлильный станок

Другим не менее важным оборудованием является сверлилка. Ее тоже можно изготовить из шуруповерта. Для этого понадобится шуруповерт б/у. С него необходимо взять двигатель с редуктором и патроном. Теперь нужно изготовить два хомута из текстолита, которые будут выполнять функцию фиксации сверлильной головки станка. Чтобы добиться максимальной соосности всех отверстий на хомутах, их лучше обрабатывать вместе, за один постав. Тогда удастся избежать перекосов.

В качестве ограничительных стоек используют втулки с внутренней резьбой. Они должны быть одинакового размера, соответствующего расстоянию между хомутами. После этого изготавливают еще один хомут из текстолита и две бобышки из капролона. Их просверливают не по центру, получив две эксцентричных втулки. Хомут устанавливают на пруток и с помощью эксцентриков выбирают люфт. После этого устанавливают рычаг из дерева на пружине, чтобы сверлильная головка возвращалась в исходное положение. Для подачи питания необходимо использовать трансформатор мощностью более 150 ватт и выходным напряжением, как у используемого шуруповерта. После этого нужно поставить диодный мост и конденсатор, установить сверлильную головку на станину.

Ручной фрезер из шуруповерта: пошаговая инструкция

Его можно переделать в ручной фрезер. Для этого не нужно приобретать дорогостоящие материалы. Все, что нужно, найдется в мастерской или гараже практически под ногами. Для обустройства ручного фрезера из шуруповерта понадобятся куски толстой фанеры или ДСП, хомут для крепления инструмента, крепеж в виде болтов и саморезов, слесарный инструмент и перьевое сверло для дерева. В последнем случае можно воспользоваться сверлильной коронкой.

Собрать самодельный фрезер довольно легко. Для этого необходимо:

• Из кусков выбранного материала вырезать основание, вертикальную стойку, на которой при помощи хомута будет закреплен шуруповерт, упор и косынку для придания жесткости конструкции. Размеры деталей выбираются произвольно, в соотношении к габаритам электроинструмента.
• В основании при помощи перьевого сверла просверлить отверстие Ø 40 мм для свободного доступа режущего инструмента в зону обработки.
• Изготовить хомут по диаметру ручного инструмента.
• На вертикальной стойке при помощи хомута закрепить шуруповерт так, чтобы его патрон оказался на расстоянии в несколько миллиметров от основания.
• Установить ребро жесткости.
• На вертикальной стойке зафиксировать шуруповерт упором.
• В патрон инструмента установить фрезу.

Фрезер из шуруповерта готов к использованию. Такой станок не сможет стать полноценной заменой ручному фрезеру из-за небольшой мощности и малой скорости вращения шпинделя, но решит вопрос фрезерования небольших деталей в условиях домашней мастерской.

Дисковая пила

Кроме этого, для своей столярной мастерской из шуруповерта можно сделать циркулярку. Для этого нужно изготовить рабочую поверхность, применив лист ДСП или толстую фанеру. В столешнице нужно выполнить пропил для выхода дисковой пилы. Шуруповерт нужно надежно закрепить с нижней стороны рабочей поверхности, использовав металлические или деревянные хомуты. Таким же образом необходимо сделать крепление вала

Важно, чтобы пильный диск выходил над рабочей поверхностью стола не более, чем на треть своего диаметра

Как выбрать мощность оборудования для фрезерного станка по дереву для домашней мастерской

Ручной фрезер создан специально для работы в небольших мастерских или на выезде. Большие партии пиломатериалов на нём обработать сложно, такой станок просто не выдержит объёма работ. Объёмные заготовки проще обрабатывать на стационарных станках.

Комментарий

Андрей Феофанов

Специалист по подбору инструмента «ВсеИнструменты.ру»

Задать вопрос

«Для создания сложных рисунков по дереву придётся приобрести несколько видов фрез.  Часть из них можно сделать самостоятельно, другие приобрести в специализированных магазинах.»

Для домашнего, бытового использования вполне подойдут маломощные станки. К примеру, 400 Вт достаточно для выполнения мелких работ и сверления древесины мягких пород. Станки такой мощности можно использовать для выборки пазов. Цена ручных фрезеров по дереву невелика, однако, набор функций весьма ограничен.

Если вы планируете расширить специфику обработки, то лучше остановить свой выбор на модели с мощностью не менее 1 кВт

На таком оборудовании вы сможете без труда проработать любую породу дерева. Для бытовых нужд этого вполне достаточно. При профессиональном использовании рекомендуется выбирать станок с мощностью не менее 1,5 кВт. Купить такой фрезерный станок по дереву не всегда получится, ведь цена может достигать нескольких десятков тысяч рублей. На таком аппарате получится обрабатывать большие объёмы дерева, а также пластмассы, мягкие сплавы, типа алюминия, он «съест» любые типы фрез. Помните, что от мощности зависит и время выполнения задачи

Скорость вращения шпинделя – очень важная характеристика, которая влияет на цену фрезерного станка по дереву, на этот параметр стоит обращать внимание при выборе оборудования. Обработка сухой или влажной древесины различной плотности наиболее эффективна при определённых скоростях. Размеры рабочей площадки и расстояние от оси шпинделя до рабочей столешницы определяют габариты обрабатываемых заготовок

От выбора правильного шпинделя для фрезерного станка по дереву зависит точность и глубина обработки детали, а также возможность подбора нужной фрезы

Размеры рабочей площадки и расстояние от оси шпинделя до рабочей столешницы определяют габариты обрабатываемых заготовок. От выбора правильного шпинделя для фрезерного станка по дереву зависит точность и глубина обработки детали, а также возможность подбора нужной фрезы.

Отсос пыли — при обработке дерева вытяжная улитка – вещь незаменимая. Иногда для таких целей используются обычные пылесосы, которые крепятся под определённым углом к станине

Размеры и вес станка — любителю подойдёт настольная компактная модель, которая устанавливается на верстак, а после использования убирается в кладовую. При наличии мастерской целесообразнее собрать своими руками полноценный фрезерный станок по дереву на станине. Если же планируются работы на строительной площадке, выбирайте ручной фрезер.

Комментарий

Андрей Феофанов

Специалист по подбору инструмента «ВсеИнструменты.ру»

Задать вопрос

«Ручной электрический фрезер верхнего типа может быть неподвижным или погружным. Неподвижные модели более дешёвые, однако, менее функциональные. В таком инструменте фреза не может перемещаться относительно корпуса устройства.»

Намного более удобным в использовании является погружной фрезер, приводной двигатель которого установлен на специальных направляющих и в процессе выполнения обработки может перемещаться по ним вместе с рабочей насадкой. В конструкции фрезеров погружного типа также имеется специальная пружина, которая обеспечивает подъём рабочей насадки после того, как обработка с её помощью будет выполнена

Если в процессе приобретения фрезеров верхнего типа выбирать, какой из них лучше, то однозначно обращать внимание следует на погружные модели, которые прекрасно подойдут как профессионалам, так и новичкам

Словари

Показывает частоту употребления слов. Необязательно указывать слово в инфинитиве. На русском языке можно искать по фразам и устойчивым словосочетаниям вроде “Как сажа бела”. Немного мешают видеореклама и баннеры.

Classes.ru

Отбирает похожие выражения. Также можно узнать ударения, склонения и в каком контексте используется термин, чтобы не наделать ошибок. Необходимо искать в начальной форме.

iSynonym

Нет рекламы. Удобный минималистичный интерфейс. Необходимо искать по инфинитиву, по склонениям выдает плохие результаты.

Text.ru

Не находит похожих слов, если искать в склоненном виде. Есть поиск по алфавиту. Показывает, какой частью речи является найденное слово. Работает с идиомами.

Jeck.ru

Необходимо указывать начальную форму. Плохо ищет по склонениям существительных, глаголов. Ничего не подбирает к словосочетаниям, фразеологизмам.

Synonymonline.ru

Состоит из +220 000 слов. Не ищет по склонениям. Вводите только инфинитив или пользуйтесь алфавитным указателем. Ничего не подыскивает по фразеологизмам.

Порядок действий

Для начала определитесь, какой фрезерный инструмент вам нужен – стационарный или ручной. И у того, и у другого варианта есть свои особенности при сборке и эксплуатации.

Стационарные

Если вам нужен неподвижный фрезерный станок, учитывайте при его конструировании, что его возможности будут зависеть от мощности и скорости вращения (количества оборотов) мотора болгарки, а также площади стола для работы (верстака). Для обработки деталей из древесины непрочных пород небольшого размера хватит маленькой болгарки, мощность мотора которой равна 500 Вт. Если же фрезеру предстоит работать с заготовками из металла, мощность двигателя УШМ должна быть не меньше 1100 Вт.

Конструкция фрезера состоит из таких элементов, как:

• устойчивое основание;
• подвижная/неподвижная столешница с разлинованной рейкой;
• привод.

Ламельные фрезерные станки отличаются не вертикальным, а горизонтальным расположением рабочей фрезы. Возможно 2 варианта конструирования самодельного фрезерного станка:

• неподвижный стол – подвижный инструмент;
• подвижная рабочая столешница – неподвижный инструмент.

В первом случае для горизонтальной обработки детали порядок действий следующий:

• зафиксируйте угловую шлифовальную машинку к пластине вертикально (насадка-фреза располагается горизонтально);
• вокруг стола устанавливаются направляющие для передвижения пластины с инструментом;
• обрабатываемая деталь закрепляется на рабочей поверхности.

Таким образом, обработка зафиксированной детали осуществляется подвижным инструментом. Во втором случае вам требуется обеспечить неподвижность болгарки и мобильность рабочей поверхности. Для перемещения столешницы под ней сооружается конструкция из направляющих с возможностью фиксации положения рабочей поверхности. УШМ, в свою очередь, закрепляется на вертикальной станине сбоку от верстака. Когда требуется станок с вертикально расположенной рабочей насадкой, порядок действий таков:

• соберите раму из брусков древесины либо уголков, обеспечив жесткое крепление их друг с другом (с помощью сварки либо крепежных элементов);
• к каркасу прикрепите лист ДСП или фанеры;
• сделайте отверстие под вал УШМ – диаметр выемки должен превышать соответствующий показатель поперечного сечения вала;
• внутри каркаса закрепите инструмент – с помощью хомутов либо перфоленты на болтах;
• на рабочей поверхности стола соорудите направляющие (из реек, планок и т. п.) для передвижения детали;
• все поверхности ошкурьте и покрасьте;
• тумблер включения инструмента для комфортного использования можно закрепить.

фотографий

Все шляпки саморезов (болтов, винтов) должны быть утоплены и не выступать над поверхностью рабочей области.
Учитывайте, что направляющие рейки должны быть съемными, разные заготовки требуют различного их расположения. Удобнее всего их фиксацию производить с помощью саморезов. Инструмент должен располагаться удобно и доступно для быстрой замены рабочей насадки (фрезы, диска и т. д.).

Ручные

Самый легкий вариант – переделать болгарку в ручную фрезеровочную машинку. Учтите, в этом случае необходима надежное закрепление обрабатываемой детали – с помощью тисков или зажимов, дабы исключить вероятность вибрации или сдвига заготовки. Переделать болгарку в ручной фрезер можно несколькими способами. Здесь приведен один из них.

Сначала изготовьте по чертежам базовое основание инструмента.
Идеальным вариантом будет база из металлического листа достаточной толщины и веса, ведь масса основы прямо влияет на устойчивость устройства. Затем сделайте фиксирующую пластину – кронштейн для удержания УШМ. Материал тот же, что и у основания. Нужно сделать отверстие под заднюю часть инструмента, ту, где находится рукоятка. Вырежьте заготовки той формы, которой желаете.

К концам изделия приварите отрезки труб квадратного сечения – для перемещения по вертикально расположенным направляющим.
Направляющими послужат более длинные отрезки труб квадратного сечения, но с меньшим диаметром. Их нужно приварить к основанию. Для повышения надежности фиксации инструмента можно изготовить и приварить своеобразные «уши» из металлического листа. Для фиксации инструмента на нужной высоте необходимо сделать крепление. Можно приварить 2 гайки, завернуть в них стержни с резьбой, на которые насажены с помощью сварки гайки-барашки. С помощью такого приспособления вы легко и быстро сможете менять и закреплять требуемое положение инструмента.

Теперь нужно установить дрельный патрон как переходник для рабочей насадки-фрезы.
Предварительно нарежьте внутри него резьбу, соответствующую валу УШМ. Затем накрутите его на вал и зафиксируйте в нем необходимую фрезу. Соберите машинку. Зафиксируйте ее в кронштейне.
