Как повесить водонагреватель на стену

Первые шаги. Столешницы из слэбов

Sano опубликовал запись блога в Мебель из слэбов, массива, и разные разности, 6 октября, 2018 , запись блога

Первые попытки что то сделать из привезенных слэбов. Хотя какие тут могут быть попытки, материал стоит денег и прав на ошибку столько сколько есть денег в кармане. Тренируйся за свой счёт как говорится.

Поэтому каждая доска тщательно осматривается и примеривается, пословица про семь раз отмерь в действии.

Работа сама по себе не хитрая, творческая, есть несколько досок и их нужно подобрать чтобы и красиво смотрелось и перерасхода не было. Вся подгонка в размер и подрезка делается с минимально возможным съёмом материала, по простому чутка тут отпилил , немножко там стамеской срезал.

На какой крепеж вешать бойлер

Правильный тип крепежа актуальный и для проточных водонагревателей, но усиление малозначимо. Используются стандартные элементы (обычные L-образные винты, пластиковые дюбели и пр.). Способы монтажа простые.

В любом случае важно:

  • для бойлера нужны крепления строго под материал стен, так как, например, дюбели по бетону в дереве приведут к трещинам или будут вываливаться;
  • важна плотность крепления, отсутствие шатаний, люфтов, вибраций;
  • слой штукатурки, облицовки не участвует в выдерживании веса.

При правильных методах усиления фиксируют даже на ГКЛ, но если это тонкая фанерная (ДВП) перегородка, то навеска даже 30-литрового водонагревателя невозможна.

Для накопительных водонагревателей с тяжелым баком надежное крепление крайне важно. Для подбора крепежей анализируют два параметра: материал и толщина стены

Виды систем крепления:

  • есть стандарт:
  • как повесить на тонкую стену или при сомнениях в ее крепости:
    • щиты (лист металла, дерева под крепление) для усиления;
    • две металлические полосы профиля (трубы, квадрат) от пола до потолка (идеальный вариант для любого веса);
    • сквозная фиксация с двух сторон, зафиксированными шпильками с гайками, шайбами;
    • каркас (для ГКЛ редко применяют – его может вырвать);
    • с выходом на основательную поверхность (к гипсокартону плюс к бетонному потолку);
  • если нет возможности закрепить, то делают поддоны подиумы;
  • укрепляют пятками – горизонтальный брусок.

При усилении вместо уголков лучше использовать толстые (4 – 5 мм) или широкие (200 мм) полосы стали.

Что надо соблюдать:

чем больше точек фиксации, тем лучше распределяется вес;
надо учитывать, на какую массу рассчитаны анкеры, шурупы;
при необходимости усилить стену для установки;
диаметр для крепежных элементов (мм):минимум – 6;
желательно – 8;
рекомендовано 10 – 12, для толстых поверхностей – 16;

надо брать во внимание рекомендации производителя: для бака 80 л желательные анкеры от 10 см, не меньше М8 (оптимально М10 – М16);
рекомендуемая длина болтов: 10 – 12 см, если это позволяет толщина поверхности;
шайба важна: чем она шире, тем больше площадь прилегания.

Особенности монтажа в квартире

Главная особенность городской квартиры – это недостаток пространства. Если стены туалета отделаны плиткой, то установить там бойлер будет достаточно сложно. Единственным вариантом в данном случае будет установка на задней стене, где обычно располагается небольшой шкафчик для маскировки труб канализации или хранения бытовой химии.

Шаг 1. Сразу отметим, что в шкафчик можно поместить нагреватель объемом не больше 10 л. Вначале шкафчик освобождается от всего содержимого – чистящих средств, полок, крышки и дна.

Шаг 2. Затем отмечается межцентровое расстояние креплений, габариты шкафчика и зазор между ним и стеной. Последняя размечается, обозначаются точки крепежей. В соответствующих местах проделываются отверстия, забиваются дюбели, в которые вкручиваются анкеры.

Шаг 3. Водонагреватель навешивается на анкеры.

Шаг 4. Шкафчик собирается обратно (конечно, полки и дно уже не используются), а прибор подключается так же, как в предыдущем пункте статьи.

Подготовительные работы перед установкой

Подключение электронагревателя самостоятельно вполне осуществимо, и не нужно обладать какими-либо особыми навыками. Процедура даст вам возможность сэкономить семейный бюджет при проведении ее самостоятельно.

Чтобы обеспечить правильное и безопасное подключение прибора, необходимо знать, как правильно установить водонагреватель накопительный.

При этом нужно соблюдать все требования, которые предъявляются к технике безопасности. Они применимы для всех мероприятий, связанных с проведением работ с электрическими устройствами.

Следует учесть эксплуатационные условия электрического оборудования и следовать всем инструкциями производителя, которые изложены в прилагаемой технической документации к прибору.

Приступая непосредственно к установке водонагревателя накопительного типа своими руками, следует:

  • место для монтажа выбрать так, чтобы прибор не мешал и одновременно к нему можно было беспрепятственно подойти, то есть решить, на какой высоте вешать накопительный водонагреватель;
  • выбрать оптимально подходящую стенку, чтобы зафиксировать бойлер. Необходимо учесть тот факт, что накопительный водонагреватель тяжелый сам по себе даже без учета воды, которая будет в нем греться, в связи с чем для правильной установки и подключения водонагревающего прибора нужно рассчитать нагрузку на применяемую стенку. Для этого прибегают к формуле: емкость бака умножается в два раза;
  • проверить проводку, убедиться, что в ней нет неисправностей и она пригодна к эксплуатации. Если есть необходимость, ее можно заменить (может даже частично);
  • осмотреть состояние и определить неисправности водопровода. Также следует подвести все необходимые коммуникационные системы к месту установки нагревателя. В том случае, когда трубы слишком изношены, самым правильным решением будет их замена частично либо полностью, прежде чем подключать водонагреватель накопительный. Местом для установки водонагревателя может быть туалет, кухня или ванная комната;
  • проверить целостность и полноту комплектации купленного прибора, прежде чем подключать его в систему.

Также советуем подготовить весь необходимый инструмент, который может понадобиться для проведения работ, и расходные материалы:

  1. перфоратор и набор сверл с насадками к нему, подобный инструмент имеется у большинства домашних мастеров;
  2. гаечные ключи необходимых размеров и в нужном количестве;
  3. ключи: трубный, разводной;
  4. измерительная рулетка;
  5. отвертки под применяемую фурнитуру;
  6. фум-лента, фитинги;
  7. плоскогубцы;
  8. труба металлопластиковая необходимого вам диаметра и длины, с этими параметрами стоит определиться заранее;
  9. запорные краны для корректного и безопасного подключения водонагревателя;
  10. тройники – несколько штук.

Виды водонагревателей

В системе с одноконтурным котлом для нагрева воды используется бойлер

Бойлеры классифицируются на основе вида применяемой энергии и принципа действия. Накопительный агрегат содержит внутри бак с ТЭНом, в котором нагревается заданный объем воды. Достоинства заключаются в долговечности и экономной работе, а недостатки проявляются в большом весе, габаритах и необходимости ожидания нагрева жидкости.

Водонагреватели бывают:

  • электрические;
  • газовые;
  • косвенного нагрева.

Проточные модели нагревают воду перед впуском в смеситель. Крепится такая модель на водопроводной трубе и работает как теплообменник, пропускающий жидкость произвольным потоком. Холодная вода нагревается до кипятка за несколько секунд и в кран поступает горячая.

Газовый

Бойлеры на газе почти всегда выполняются в проточном варианте и содержат внутри теплообменник из медных плоских элементов, которые отдают энергию водной трубке. Горелки располагаются под нагревателем и передают тепло на пластины. Коллектор использованных газов находится над теплообменником, собирает их и направляет в дымоотвод посредством естественной тяги или принудительного вентилирования.

Электрический

Источник тепла в виде ТЭНа размещается внутри или под встроенной емкостью с водой. Водонагревательный бак защищается теплоизоляционным слоем из поролона или полиуретана и кожухом. Спереди находится управляющий пульт для регулировки температуры.

Нагретая вода в баке замещается холодной при разборе из крана. Если запас теплой жидкости заканчивается, нужно ждать, пока прибор прогреется. Датчик координирует температуру и включает ТЭН при снижении показателя ниже установленной нормы.

Газовый бойлер Электрический бойлер

С косвенным нагревом

Вода греется за счет энергии, производимой котлом

Оборудование работает зимой от энергии, вырабатываемой отопительным котлом на газе, электричестве или угле. Агрегат подает горячую воду на несколько водоразборных точек, благодаря высокой производительности. Представляет собой цилиндрический бак из металла, защищенный теплоизоляцией.

Внутри емкости находится:

  • теплообменник в форме змеевика (трубки), по которому идет антифриз или вода из системы отопления;
  • магниевый анод для предохранения внутренностей от коррозии;
  • термостат для координирования температуры и запуска;
  • клапан предохранения от опасного давления.

Подключаем к водонагревателю электропитание

Накопительный бойлер относится к бытовым электроприборам повышенной мощности. Аппарат должен питаться от отдельной кабельной линии, идущей от общего распределительного щитка. Как правильно подключить водонагреватель к электросети квартиры или частного дома:

В таблице указана максимальная мощность, поэтому кабель надо брать с запасом. Для большинства нагревателей подойдет провод 2.5 мм кв.

  1. Для подачи напряжения от щитка к бойлеру применяйте трехжильный медный кабель типа ВВГ. Сечение проводов подбирайте по мощности агрегата, пользуясь таблицей выше.
  2. Для защиты питающей линии установите дифференциальный двухполюсный автомат с током срабатывания 30 мА, как показано на схеме ниже.
  3. Подключение заземляющей жилы – обязательное требование правил безопасности.
  4. Чтобы подсоединить провода к контактам ТЭНа, снимите защитную пластмассовую крышку (обычно держится на 2—3 саморезах).
  5. Ставить розетку для водонагревателя необязательно. Но если прибор снабжен заводской вилкой, то розетку можно аккуратно разместить сбоку от бака.

Не монтируйте розетку прямо под водонагревателем, где ее может залить водой в случае аварии.

Особенности конструкции

Конструкция любого водонагревателя обязательно включает в себя крепления. Они варьируются в зависимости от того, куда устанавливается бойлер – на стену или на пол.

С напольным устройством все относительно просто. А вот монтаж к стене осуществляется при помощи стальных крепежных элементов на задней стороне корпуса бака для нагрева воды. В этом случае понадобятся дюбеля, размеры которых должны соответствовать креплениям на бойлере. Кстати, существуют устройства, требующие снятия задней панели. Дюбеля крепятся строительным пистолетом. Если такового нет, то нужно просверлить дыры под шурупы для крепежа с помощью перфоратора или дрели.

Обычно крепления – стальные крючки – входят в комплект вместе с водонагревателем. Детали стоит использовать лишь в том случае, если они качественные. Их диаметр должен превышать один сантиметр.

  • Косвенного нагрева. Особенность заключается в отсутствии ТЭНов, нагрев жидкости возможен от внешних источников. Конструкция может быть и настенной, и напольной.
  • Газовый накопительный. Жидкость находится в специальной емкости, греется за счет того, что сгорает газ. Рекомендуется доверить установку специалистам.
  • Электрический накопительный. Нагрев жидкости обеспечивают ТЭНы внизу бака, температура воды регулируется за счет термостата. Наиболее популярен в связи с простотой монтажа, подключения и эксплуатации.

Начнём с того, что нет ничего сложного в проведении процессов подключения водонагревателя

Просто есть определённые нюансы, на которые необходимо обратить внимание

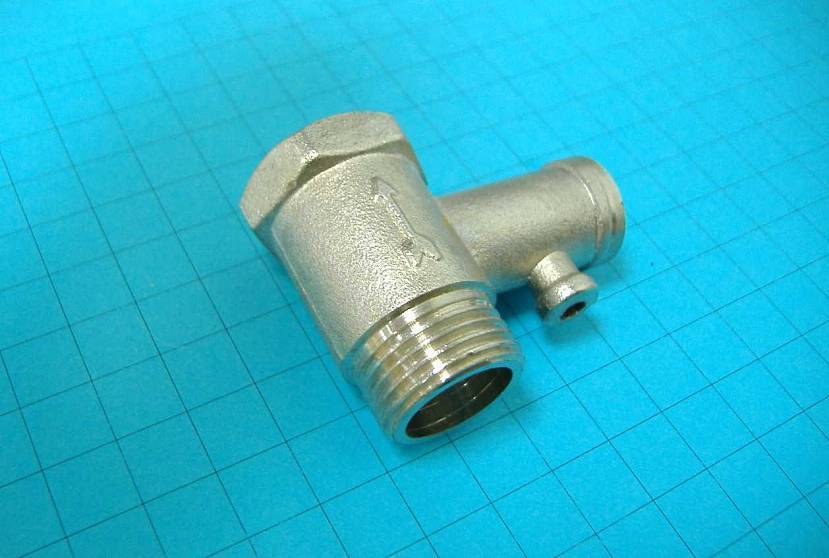

Во-первых, для подключения прибора к водопроводу, надо установить обратный клапан с диаметром, равным диаметру водопроводной трубы. Обычно этот элемент приходит в комплектации бойлера, но не всегда. Клапан – важный элемент, который обеспечит безопасную эксплуатацию водонагревательного прибора.

Сам клапан накручивают на бойлер

Обратите внимание, что на корпусе этого элемента нанесена стрелка. Она показывает направление движения воды

То есть от трубы к водонагревателю.

Обратный клапан необходим для сдерживания воды, расположенной в баке, которая расширяется в процессе нагрева. То есть образуется избыточное давление, которое даст противоток воде из водопровода. Многие могут отметить, что в самом бойлере установлен термостат, который следит за температурой воды. Но именно он часто и не срабатывает, отрабатывая свой эксплуатационный ресурс.

То есть внутри бака нагрев воды происходит в этом случае бесконтрольно. Вода закипает, расширяется, образуются воздушные карманы, увеличивается давление внутри прибора. Именно с помощью обратного клапана и происходит сброс давления.

Итак, следующая процедура в процессе подсоединения бойлера к воде – это установка гибких шлангов, которые соединяют прибор с водопроводной сетью, и самого водонагревателя с краном или смесителем.

Теперь, что касается подключения к электричеству. Оптимальный вариант – формирование отдельного участка, соединяющего водонагреватель и распределительный щит. В последнем обязательно устанавливается отдельный автомат и УЗО. То есть сам электрический шлейф надо планировать ещё на стадии проектирования дома или его ремонта. Что касается розетки, то она должна быть влагозащищённой.

Элементы, которые необходимы для монтажа бойлера на стену

Схема подключения двухконтурного котла с бойлером/накопителем.

Для крепления водонагревателя к стене лучше всего использовать строительный пистолет, также подойдут перфоратор или электрическая дрель.

В качестве крепежа для водонагревателя можно использовать стальные крючки диаметром более 10 мм и дюбели, которые закрепляются строительным пистолетом. Это обусловлено габаритами и общим весом конструкции. Если строительного пистолета в наличии нет, нужно просверлить при помощи электрической дрели или перфоратора отверстия под шурупы для крепежа.

Если стенка, на которую планируется крепить бойлер, покрыта слоем штукатурки, можно использовать винты длиной 8-10 мм, при этом пластмассовая часть крепежа для водонагревателя должна составлять менее 8 мм.

Для подводки воды к бойлеру не рекомендуется использовать бюджетные и гибкие шланги, потому как они достаточно быстро выходят из строя, в связи с чем из приходится часто менять. Рекомендуется потратить больше, чтобы приобрести качественные материалы для закрепления бойлера к стенке, иначе придется бегать в поиске замены. Лучше всего выполнять жесткую подводку из труб, которые изготавливаются из меди.

Запрещается подключать бойлер к системе водоснабжения и при помощи труб из металла.

Список всех необходимых для работы элементов:

  • водонагреватель;
  • стальные крючки диаметром более 10 мм;
  • дюбели;
  • электрическая дрель или перфоратор;
  • качественные шланги;
  • винты длиной 8-10 мм;
  • схема подключения;
  • сетевой кабель;
  • фильтр грубой очистки воды;
  • патрубки;
  • простой карандаш;
  • строительный пистолет.

Технология установки бойлера своими руками

Рисунок 1. Пластина для крепежа крепится при помощи шуруповертов.

Процесс монтажа и выглядит следующим образом:

  1. Выбирается подходящее место для монтажа.
  2. Проделываются отверстия для дюбелей. В отверстия на эпоксидной смоле или цементе понадобится вставить пробки из дерева или вкладыши из пластмассы. Если используются деревянные пробки, то в них сверлом, которое имеет диаметр меньший, чем у шурупов, необходимо просверлить отверстия длиной в 3/4 их длины. Затем следует ввернуть шурупы и оставить их, пока цемент или смола полностью не высохнут. В большинстве случаев на задней поверхности водонагревателя присутствует крепежная пластина с фигурными отверстиями, которые имеют форму замочной скважины. В них должны входить головки дюбелей или шурупов, которые закрепляются в стене. Пример пластины для крепежа можно увидеть на Рис. 1. Чтобы надежно повесить конструкцию, рекомендуется установить еще один шуруп, который вворачивается между двумя вкрученными. На него будет опираться нижней частью пластина для крепежа. Этот способ поможет предотвратить прогиб пластины для крепежа, который встречается на некоторых видах нагревателей воды. Сверху шурупа рекомендуется надеть шайбу, чтобы более надежно выполнить фиксацию края крепежной пластины.
  3. Производится монтаж водонагревателя.
  4. Определяются возможности электрической проводки квартиры, материал и толщина кабеля. Если есть сомнение в том, выдержит ли кабель нагрузку, рекомендуется прокладывать новый кабель от щитка.
  5. Выполняется заземление.

Рисунок 2. Схема подключения водонагревателя.

Схема подключения водонагревателя изображается на Рис. 2.

Работу по монтажу водонагревателя на стену лучше всего производить вдвоем: один человек будет держать бойлер, а другой отмечать простым карандашом места крепежей.

Следует обратить внимание на точность разметки. Если присутствует хотя бы небольшое отклонение, шурупы или дюбели, которые закрепляются в стенке, не смогут подойти к отверстиям пластины для крепежа водонагревателя, в результате чего аппарат будет установлен неровно. Если все это сделать правильно, то водонагреватель сможет исправно работать достаточно долго

Если все это сделать правильно, то водонагреватель сможет исправно работать достаточно долго.

В комплекте оборудования содержится обратный клапан для защиты, с помощью которого будет образовываться препятствие для оттока воды из водонагревателя.

Предохранительный клапан накручивается на патрубок входа воды на несколько оборотов

Этому процессу следует уделить особое внимание, в противном случае велика вероятность повредить стыки патрубков с баком бойлера. Монтируя его в горизонтальном положении, следует помнить о том, что патрубок для холодной воды должен располагаться снизу, а патрубок для горячей воды размещается сверху

Как крепить прибор?

Идеальными для монтажа водонагревателя считаются стены из кирпича или блоков, а вот на тонкую стену крепить крайне нежелательно. Впрочем, допустимо и крепление на иные виды материалов. Наиболее распространены:

  • гипсокартон,
  • плитка,
  • дерево,
  • вагонка,
  • пеноблоки,
  • гипсолит.

Рассмотрим особенности монтажа для каждого типа стен.

Гипсокартон

Специалисты считают гипсокартон капризным материалом и ставят его сопротивление нагрузкам под сомнение. Впрочем, существует два эффективных способа, с помощью которых можно установить бойлер в помещении, обшитом листами гипсокартона:

  • установка на усиление, которое заложено под обшивочный материал стен;
  • монтаж на проделанные в стене отверстия.

Кафельная плитка

Иногда во время ремонта возникает вопрос: когда лучше монтировать бак для нагрева – до укладки плитки или после. Хорошо, когда есть варианты. А если плитка уже уложена? Квалифицированные специалисты считают, что в этом случае должны быть соблюдены три условия:

  • равномерно нанесенный на плитку клей;
  • плитка должна быть уложена без пустот;
  • стена должна быть выполнена из основательных материалов, не дающих плитке прогибаться или шататься.

Если все требования выполнены, то можно монтировать поверх плитки любой водонагреватель.

Дерево

Информация о креплении бака на деревянную поверхность полна противоречий. Согласно одним источникам, монтаж на дерево крайне нежелателен, поскольку стена не сможет выдержать колоссальную нагрузку, которая после заполнения бойлера водой станет еще больше.

По иным источникам установка допустима. Правда, с оговоркой

Перед тем, как закрепить водонагреватель, важно подобрать негорючую основу под агрегат согласно правилам противопожарной безопасности

Вагонка

Этот материал в данном случае считается капризным. Поэтому тут не обойтись без специальных условий для процесса установки. Потребуются два вертикальных бруса, которые нужно аккуратно обработать и окрасить под цвет вагонки или бака. Они капитально крепятся, а уже на них вешается водонагреватель. Сама по себе вагонка не способна выдержать вес бойлера.

Пенобетон

Потребуются специальные крепления типа нейлоновых спиралевидных дюбелей. Если объем прибора превышает 100 литров, имеет смысл применить металлические крепежи. Допустимы два варианта крепления – с использованием металлических дюбелей или за счет специальных или химических анкеров для пенобетона. Вариант с использованием химического (или клеевого) анкера считается наиболее надежным и современным, а также экологичным.

Гипсолит

Есть два варианта монтажа:

  • Прорезывание в плитах отверстий под каркас (металлические профильные трубы) с последующей фиксацией к капитальным поверхностям типа потолка, пола или стен.
  • Использование двух металлических шин 40х4, согнутых под прямым углом. Они будут использованы в качестве крепления. Один конец каждой шины идет на анкер к бетонным потолкам, а другой для дополнительного фиксирования – на дюбеля к стене.

Монтаж бойлера на гипсокартонную стену

Существует 3 способа, как можно закрепить водонагреватель к гипсокартонной стене:

установка на деревянное усиление, которое предварительно монтируется к поверхности стены

Усиление важно закрепить не к гипсокартонному простенку, а к кирпичной или бетонной стене, это делается анкерными болтами, длиной примерно 150 мм. При низкой плотности стены рекомендуется крепить усиление со сквозным просверливанием;
монтаж на металлическое усиление, которое монтируется предварительно

Если масса бойлера слишком большая и деревянные закладные его не выдержат, собирается металлическое усиление из железных пластин, толщина которых 3 мм. Такую металлическую конструкцию устанавливают до обшивки стен гипсокартоном, при капитальном ремонте. Металлическое усиление по желанию монтируется либо на анкерные болты, либо к нему привариваются болты. Конструкция создается таким образом, чтобы два или четыре крепежных элемента были заранее подготовлены для установки водонагревателя, после монтажа гипсокартонных плит;
закрепление при помощи химических анкеров. Для этого метода характерна высокая прочность крепления, к тому же установка бойлера выполняется без сооружения предварительного усиления из металла или древесины, прямо сквозь гипсокартон. На правильно установленные химические анкера можно устанавливать водонагреватели объемом 80 литров.

Если планируется установка агрегата объемом 200 литров, монтировать его на гипсокартонную стену не получится.

Такие тяжелые водонагреватели устанавливаются только на пол.

Посмотрим видео о креплении бойлера на гипсокартонную стену:

На какой высоте повесить бойлер

При отдаленном размещении водогрейного оборудования от точек водоразбора увеличатся теплопотери, поэтому размещают ближе к ним.

Для емкостных напорных водонагревателей важно хотя бы минимальное расстояние от пола для удобства навески, ТО, слива. Обычно по-иному и нельзя установить из-за нижней подводки

Но ограничение не имеет значения для горизонтальных, напольных моделей, с верхней подводкой из-за возможности обслуживания иными способами (дренаж, особенности конструкции).

По правилам безопасности от потолка должно быть минимум 20 см, но этого придерживаются не всегда, как и расстояния в 60 см от розеток – советы рекомендательные.

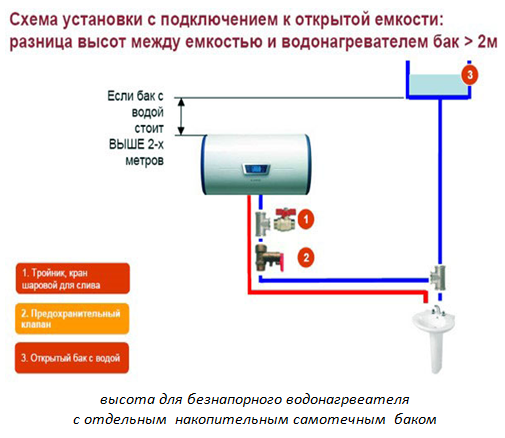

Особенности по безнапорным (открытым) водонагревателям:

  • на сетях с давлением (закрытые) с понижающей арматурой. По высоте нет ограничений – напор, хоть и пониженный, обеспечит водопровод или маломощная помпа;
  • модели с отдельным накопительным баком (заполняемые насосом, вручную) или источником без давления с принципом самотека устанавливаются выше точки водоразбора. Но данный тип водогрейного оборудования в квартирах редко встречается (чаще для дач), в упрощенном виде, это наливные изделия.

Варианты по высоте:

  • в туалете над бачком, в том числе в нише;
  • маленькие водонагреватели (10 – 15 л) под мойку;
  • горизонтальные баки – над дверью, подпотолочное пространство;
  • по предпочтениям эстетики, по размеру ниш, мебели, выступов;
  • по требованиям эргономики, например, над стиральной машиной, мойкой так, чтобы не мешать пользоваться приборами.

Проточные водонагреватели больше подвержены теплопотерям, близость к точкам водоразбора актуальная. Многое решает целесообразность, например, водонагреватели с душевой насадкой – около кабинки, чтобы дотянуться рукой. Высота – уровень глаз или выше, что удобно для управления.

Также размещение диктует сам типоразмер, назначение изделия: для мойки – в тумбочке, смеситель с ЭВН в корпусе, насадки на гусак крана.

На стену, где проходит вентиляционная шахта, можно вешать бойлер. Пример: вес 50 – 150 кг, дюбели марки Фишер без утончения на конце + шурупы или болты ∅6 мм с шестигранной головкой, широкие шайбы, поперечина. Если толщины не хватает и для большей массы (2 – 3 см) – латунные анкеры с метрической резьбой.

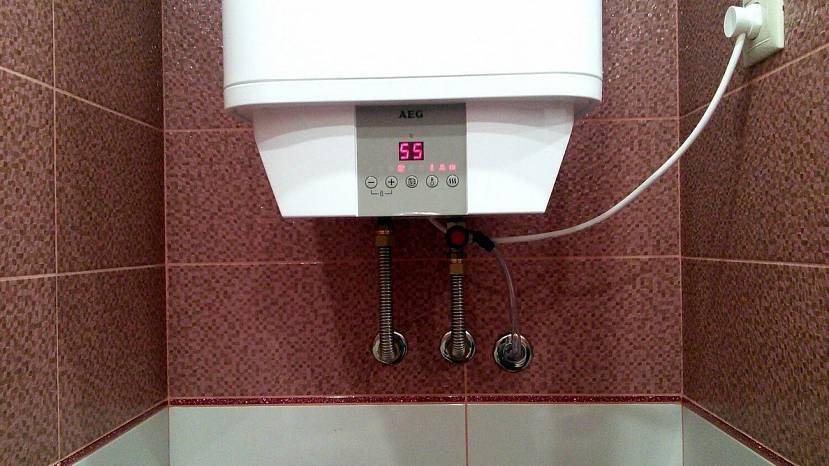

Электрическая подводка

Электрическая схема подключения водонагревателя. (Для увеличения нажмите) Согласно инструкции, прежде чем подключить аппарат к электричеству, необходимо заполнить его водой. Обязательно соблюсти расположение фазы относительно электросхемы подключения.

После подключения сантехнических коммуникаций, бойлер нужно наполнить водой, и лишь после этого можно подключать аппарат к сети электрического тока. Правила подключения водонагревателя такие же, как и для стиральных машин.

Если аппарат не запускается, необходимо перепроверить все соединения согласно схеме подключения и, если необходимо, исправить ошибки подключения. В противном случае, возможно придется пригласить специалиста.

Ну вот, наконец-то агрегат заработал, и горячая вода тонкой струйкой потекла из крана. Термекс все сделал для комфорта вашей жизни. Ну и конечно, свои умелые руки, куда же без них!

Смотрите видео, в котором опытный пользователь подробно показывает, как произвести установку и подключение водонагревателя Термекс:

Как повесить бойлер на деревянную стену. Как закрепить водонагреватель на деревянной стене

Установка водонагревателя

Покупка бойлера значительно облегчает жизнь домочадцев, делает ее более комфортной. Грамотное крепление водонагревателя к стене положительно скажется на сроке службы техники. Качество работы напрямую зависит от того, какая поверхность будет основой для установки. Только прочный материал способен выдержать требуемую нагрузку. В остальных случаях понадобятся дополнительные крепежи. Немаловажен тип нагревательного элемента.

Виды водонагревателей

Перед тем, как приступить к работе, стоит ознакомиться с устройством водонагревательного бака. Существует несколько видов конструкций, характерные особенности которых:

  • электрические – нагрев происходит при помощи подключения к электросети;
  • газовые – работают за счет подключения к газовой магистрали, требуют наличия отдельного дымохода;
  • с косвенным нагревом – имеют теплообменник, работающий от собственной отопительной системы. Такие аппараты могут быть как настенными, так и напольными.

Все модели оснащены накопительными емкостями. И если пустой бак не кажется слишком тяжелым, то наполненный водой становится неподъемной ношей

Поэтому так важно, чтобы стена, на которой планируется установить бойлер, была прочной и надежной. Кроме веса большое значение имеют габаритные размеры, а также особенности строения бака

Требования к держателям водонагревателя

Каждый производитель заботится о том, чтобы в комплекте шел крепеж для бойлера. Чаще всего используются крюки из стали длинной 80 – 120 мм, диаметром не менее 10 мм с пластмассовыми дюбелями. Стоит заметить, что бойлеры, которые крепятся на стену, имеют специальные проушины, способствующие правильной фиксации. Бывают ситуации, когда крепежей в наборе нет. Тогда их приходится покупать на рынке и подбирать так, чтобы диаметр был такой же, какой имеет пластина с проушинами. На отштукатуренной стене можно применить десяти миллиметровые винты с пластмассовой частью не более 8 мм.

Монтаж водонагревателя на различные стены

Чтобы осуществить качественное крепление бойлера к стене, нужно уточнить, из какого материала она сделана. Казалось бы, незначительный нюанс, но он существенно влияет на дальнейшую эксплуатацию агрегата. Тем более, что нередки случаи обрушения стен из-за тяжести висящего бойлера. Если объем бака составляет 100 литров, крепеж водонагревателя осуществляется только на бетонное основание, способное выдержать подобные нагрузки.

Как только подготовительные работы будут выполнены, можно начинать монтаж нагревателя своими руками:

  1. Нужно помнить о том, что расстояние между баком и потолком должно быть не менее 20 см, поэтому на основании сразу ставится соответствующая метка.
  2. После измеряется длина от монтажной планки, которая находится на задней стороне аппарата, до его верха.
  3. От отметки вниз откладывается полученное расстояние и проводится горизонтальная линия при помощи строительного уровня. Таким образом, отмечается высота, на которой будет крепиться бойлер.
  4. Далее требуется найти точку, от которой потребуется отмерить расстояние до держателей. При установке водонагревателя в нише точка будет располагаться между стенами по центру. Когда монтаж происходит в комнате, то водонагреватель крепится в выбранном месте с учетом расстояния, требуемого для крепежных отверстий.
  5. От центральной точки в каждую сторону откладывается половина измеренного расстояния между держателями.
  6. Основание просверливается перфоратором. Глубина отверстия напрямую зависит от длины крепежного элемента. Чтобы прикрепить водонагреватель к стене из кирпича, лучше использовать пластиковые дюбеля с крючками. Они забиваются в подготовленные отверстия молотком, после чего вкручиваются крючки.

Как установить проточный напорный водонагреватель

Приготовьте инструменты и материалы

  • Водонагреватель;
  • перфоратор или ударная дрель;
  • сверло по бетону;
  • сверло по керамике;
  • уровень;
  • молоток;
  • гаечные ключи;
  • отвёртка;
  • рулетка;
  • карандаш;
  • дюбели или шурупы;
  • ФУМ-лента;
  • 2 гибких шланга;
  • 2 тройника диаметром ½ дюйма;
  • 2 крана Ду15;
  • кабель ПВС 3 × 4;
  • дифавтомат 25 А.

Выберите место установки

В отличие от компактных безнапорных моделей, напорные проточники способны обеспечить горячей водой сразу несколько точек. Их можно устанавливать в любом месте, исходя из возможности подключения к водопроводу, но лучше ближе к прибору, где горячей водой будут пользоваться чаще всего.

В условиях квартиры для этого подходит пространство под мойкой, в нише с коммуникациями в санузле или просто на одной из стен рядом с трубами холодной и горячей воды. Главное — исключить попадание брызг на корпус и обеспечить свободный доступ к нему на случай ремонта.

Закрепите водонагреватель

Используя шаблон из комплекта, разметьте и просверлите перфоратором отверстия для крепления водонагревателя. Вставьте в них дюбели и надёжно зафиксируйте проточник на стене с помощью шурупов. Проверьте уровнем, что прибор установлен ровно по горизонтали и вертикали.

В некоторых моделях сначала придётся снять переднюю панель, чтобы установить водонагреватель на монтажную планку. После подключения к водопроводу и электричеству её нужно будет вернуть на место.

Подключитесь к водопроводу

Как и бойлеру, напорному проточному водонагревателю нужно подать на вход холодную воду сразу от стояка или любого места квартирой разводки, а к выходу подключить гибкий шланг для соединения с линией горячей воды за краном стояка ГВС.

Установите на штуцеры проточника шаровые краны для отключения прибора при необходимости. Уплотните резьбу с помощью ФУМ-ленты. На трубы холодной и горячей воды поставьте тройники и соедините их выходы с соответствующими кранами на водонагревателе гибкой подводкой.

Подключитесь к электросети

Первым делом убедитесь, что выделенной на квартиру мощности достаточно для работы выбранного водонагревателя. Её должно хватать с запасом, иначе при нагреве воды будут отключаться автоматы.

Из-за большой мощности напорные проточники обычно подключаются не в розетку, а сразу к электрощиту через дифавтомат соответствующего току номинала. При этом используется трёхжильный кабель сечением 4 или 6 мм².

Сделайте пробный запуск

Закройте кран на стояке горячей воды и откройте запорные вентили на водонагревателе. Включите горячую воду на ближайшем смесителе и подождите несколько секунд, пока она не потечёт стабильным потоком без рывков.

Подайте питание на автоматический выключатель водонагревателя и активируйте нагрев. Откройте горячую воду и убедитесь, что всё работает.

https://technosova.ru/klimaticheskaja-tehnika/vodonagrevatel/kreplenie-k-stene/ https://homemasters.ru/forums/topic/30947-kreplenie-vodonagrevatelya-na-derevyannuyu-peregorodku-trebuetsya-sovet/ https://domastroevo.ru/stati/kak-povesit-boyler-na-derevyannuyu-stenu-kak-zakrepit-vodonagrevatel-na-derevyannoy-stene https://domastroevo.ru/stati/kak-povesit-boyler-na-derevyannuyu-stenu-kak-zakrepit-vodonagrevatel-na-derevyannoy-stene https://lifehacker.ru/ustanovka-vodonagrevatelya/

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
