Как проверить тэн водонагревателя

Нестандартные способы проверки ТЭНов

Несмотря, на то, что мультиметр недорогой и доступный в быту прибор, может случиться так, что его не окажется в нужный момент под рукой. Существует много других довольно точных методов определения работоспособности ТЭНов, позволяющих проверить его без мультиметра.

Самый простой использовать обычный шнур с вилкой для работы в сети 220 В, подключив к нему напрямую выходы ТЭНа. Если через короткое время он станет горячим, то исправность его доказана. Для этого метода потребуется выполнение ряда мер безопасности от возможного поражения электротоком и горячей поверхности корпуса элемента. Касаться его нужно только при отключенном электропитании и в перчатках.

Более надежный метод проверки — это использование мегомметра. Можно также провести элементарную проверку с помощью обычной лампочки. Для этого варианта собирают простейшую электросхему: два медных одножильных провода, подключенные к лампочке в защитном корпусе или в обычном патроне, а на других концах выполнены щупы. Проверку проводят путем подключения к одному контакту ТЭН «0» от сети, а ко второму «фазы» через контрольную лампу. Узнаете, что элемент исправен, если лампочка загорится.

Основные виды поломок

Функциональность прибора может быть нарушена по ряду причин. О неполадках ТЭН свидетельствуют характерные признаки.

Типы неисправностей

Наблюдаются следующие явления:

  1. Вода долго греется.
  2. Жидкость не достигает нужной температуры.
  3. Пользователя «пощипывает» током.
  4. ТЭН часто включается.
  5. В процессе нагрева воды слышится шипение.
  6. На выходе вода имеет нехарактерные запах и цвет.


Если вода долго греется, не достигает нужной температуры, это указывает на поломку. Следует прекратить эксплуатацию бойлера и заняться ремонтом.

Причины неисправностей

Нагреватели подвержены следующим видам поломок:

  1. Перегоранию.

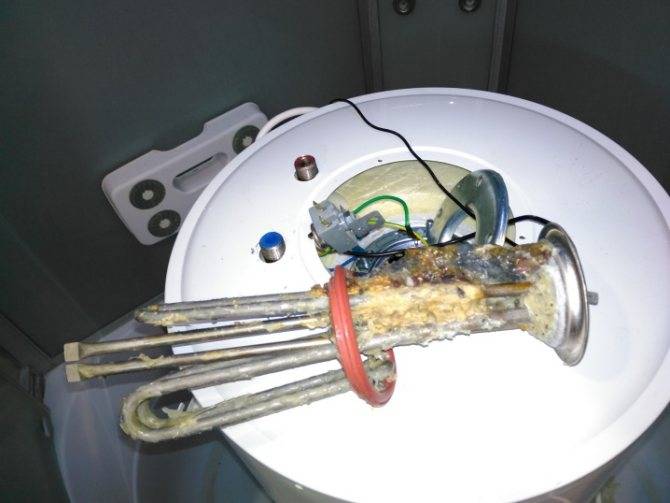

  2. Обрастанию накипью.
  3. Пробою изоляции.

Вещество обладает низкой теплопроводностью, вследствие чего:

  1. ТЭН перегревается.
  2. Снижается скорость поступления тепла в воду, отчего увеличивается длительность работы изделия.

При большой толщине накипи нагреватель может перегореть.

Это расходный материал: он постепенно растворяется и потому требует регулярной замены. Средний срок службы данной детали составляет 15 месяцев.

Как проверить работоспособность тена ^

Проверить исправность тена можно одним из трех способов.

Способ 1.

Этим методом можно воспользоваться в том случае, если при покупке бойлера вы догадались приобрести запасной нагревательный элемент.

Замените «подозрительный» тен на запасной и соберите водонагреватель снова. Если после включения вода нагревается до необходимой температуры, значит причиной поломки был действительно тен.

Если прибор по прежнему не функционирует – ищите причину в чем-то другом.

Способ 2

Тен водонагревателя можно легко проверить с помощью контрольной лампы. Для этого лампу и нагревательный элемент собирают последовательно в электрическую цепь, которую затем подключают к источнику питания.

Если лампа горит – тен исправен, если нет – его придется заменить.

Способ 3

Если у вас есть омметр или мультиметр, вы можете «прозвонить» тен своего водонагревателя. Подключите Нагревательный элемент к контактам измерительного прибора, настроенного на измерение величины сопротивления.

Если его стрелка или индикатор покажут «ноль», значит внутри нагревателя произошло замыкание. Если «бесконечность» — имеет место обрыв.

И в первом, и во втором случае деталь придется заменить на исправную.

Модели мультиметров

Не имеет значения, какой тестер или мультиметр вы используете для диагностики ТЭНа. Существуют цифровые и стрелочные модели, и их стоимость никак не влияет на качество проверки. Главное — использовать исправное оборудование для проверки нагревательного элемента.

Статья в тему: История одного самовыравнивающегося пола, сделанного своими руками

Также стоит обратить внимание на целостность всех проводов, идущих от щупов мультиметра к самому устройству. Если вы используете мультиметр в рабочих целях, а не для домашнего ремонта, то для проверки ТЭНа на работоспособность необходимо выбрать модель, оснащенную специальным сигнализатором

Используя такие устройства, вы можете определять целостность электроцепи с помощью звукового сигнала, не отвлекаясь от непосредственного ремонта.

Самым простым решением станет замена ТЭНа на иной элемент, в исправности которого вы абсолютно уверены. Для этого необходимо выключить электронагреватель и извлечь устройство для диагностики. На его место устанавливается новый ТЭН, желательно той же марки.

Если же в доме не найдется запасного ТЭНа, необходимо использовать мультиметр цифрового образца. Элемент нагрева извлекается, и мультиметр подсоединяется к выходам ТЭНа. В случае отклонения нормы или загорания индикаторной лампочки на мультиметре можно сделать вывод, что нагревательный элемент полностью исправен, а значит, причину неисправности и ненадлежащей работы водонагревателя нужно искать в других частях прибора.

Если вышеуказанные способы проверки не помогли определить исправность ТЭНа, вы можете его «прозвонить», используя мультиметр. Для этого требуется установить на «прозвон» определенное значение и затем, соединив мультиметровые щупы, его проверить. Чаще всего показания мультиметра соответствуют минимальным, и при наличии встроенного звукового сигнала тестер начнет пищать.

Далее необходимо протестировать ТЭН на работоспособность. Мультиметровые щупы крепятся на контакты элемента нагрева, и при их прикосновении на тестере появляются показания сопротивления: например, 0,37 или 0,71. Если в левой части экрана вы увидите единицу, значит, в элементе нагрева оборвалась спираль, и ТЭН нужно заменить.

Есть другой способ проверки: из водонагревателя нужно вынуть ТЭН и смочить его медные трубки водой. Один щуп подведите к трубке, а другой — к одному из выходов. Если ТЭН неисправен, устройство покажет завышенное или, напротив, минимальное значение. В случае исправности тестер показывает единицу!

Статья в тему: Как правильно установить пластиковые окна на лоджии — повышаем уровень комфорта своими руками

Совет: если у вас возникли сомнения в том, сможете ли вы правильно извлечь неисправный ТЭН и на его место установить новый, то обратитесь к профессионалам. При проверке и во время ремонта водонагревателя во избежание возникновения опасных ситуаций обязательно соблюдайте все правила безопасности!

Водонагреватели с сухим теном ^

Сделать водонагреватель надежнее, безопаснее и проще в обслуживании помогает технология «сухого» тена.

Спираль нагревателя в таком устройстве заключена в специальной колбе из металла. Таким образом полностью исключается контакт находящихся под напряжением деталей с водой.

Благодаря такому решению водонагреватель с «сухим» теном получил следующие преимущества:

  1. Безопасность. Бойлер с обычным нагревателем в случае «пробоя» или замыкания мог ударить током при контакте кожи человека с водой.
  2. Отсутствие необходимости в защите от электрохимической коррозии. Поскольку «сухой» тен не контактирует с водой, он не нуждается в защите магниевым анодом. Соответственно, исчезла необходимость периодически вскрывать водонагреватель и проверять состояние анода.

«Сухой» тен – дорогая технология и в бюджетных моделях она не применяется.

Как правило, приобретая водонагреватель с «сухим» теном, покупатель получает аппарат с «продвинутой» автоматикой и надежными компонентами, изготовленными из дорогих материалов.

Методы прозвона

Есть методики, позволяющие оценить исправность прибора, если при обнаружении неполадок под рукой нет мультиметра. Они дают менее точный результат, чем работа с цифровым измерителем, но оценить необходимость в замене детали с их помощью вполне возможно.

Простейший метод проверить ТЭН на водонагревателе не требует задействования каких-либо инструментов. Однако потребуется демонтаж элемента из нагревательного прибора. ТЭН нужно тщательно осмотреть. Если оценке состояния мешает наросшая накипь, ее растворяют, замачивая деталь в воде с уксусом или лимонной кислотой. Выдерживать ее в подкисленной жидкости нужно около 6 часов.

Если на ТЭНе обнаружились царапины, любые деформации или темные пятна, его однозначно надлежит заменить.

Применение индикаторной отвертки на батарее также допускается для проверки. Перед тестированием обязательно отключают оборудование от тока и отсоединяют от ТЭНа все проводники. Первый клеммный зажим трогают пальцем, а ко второму питающему подносят кончик инструмента, коснувшись торцевого контакта. Если индикатор подсвечивается, нагреватель не вышел из строя.

Тестируют ТЭНы специальными контрольными лампочками. Этот вариант подойдет профессиональным электрикам или людям, имеющим достаточный опыт обращения с цепями. Схему можно собрать самостоятельно, задействовав лампочку накаливания на 220 В. Ее вкручивают в патрон, к которому присоединены медные одножильные провода с прикрученными к ним щупами. Лампу подключают в сеть между проверяемым прибором и источником питания. Если она загорается, узел функционирует нормально. Для проверки нагревательного устройства на один из контактов подают сетевой нуль, на другой – фазовый провод с подключенной лампой.

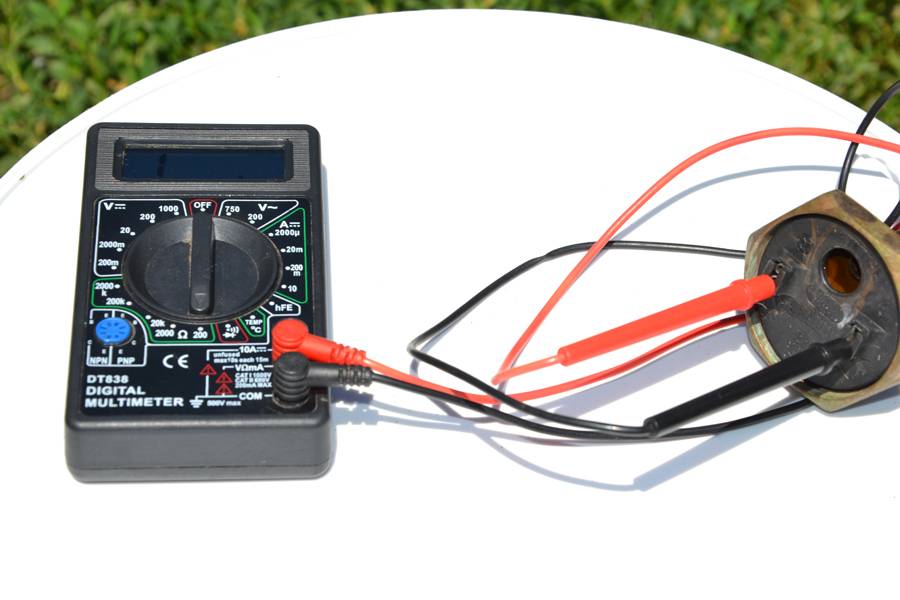

Проверка ТЭН мультиметром

Чтобы начать процесс тестирования, необходимо в первую очередь обезопасить свою работу отключением бытового агрегата от сети. Нужно просто выдернуть электрический шнур питания из розетки, а для электрической кухонной плиты с отдельной линией, пожалуй, отключить автоматы в квартирном электрическом щите. В любом случае нужно обесточить оборудование.

Дальше правильней будет действовать по следующему алгоритму.

Обеспечить доступ к выводам электронагревателя. Возможно, в некоторых случаях ТЭН придётся полностью извлечь из агрегата для удобства тестирования.

Отсоединить провода от нагревателя.

Если на устройстве накипь, то необходимо очистить ТЭН от неё.

После этого тщательно осмотреть нагреватель на предмет трещин, вздутий или других признаков повреждения.

Подготовить тестер (мультиметр), переключив его в режим измерения электрического сопротивления. Диапазон измерения нужно выбирать в зависимости от полученного результата, который мы рассчитывали по формуле номинального сопротивления для нагревателя своей техники.

Как проверить тэн в электроплите

Для диагностики тэнов электрической плиты используется мультиметр. При этом проверяется такой показатель как сопротивление. Величина данной характеристики соответствует нескольким сотням Ом. В случае если величина сопротивления будет занижена, это говорит о возникновении в нем короткого замыкания. При показании равном бесконечности, будет ясно, что произошел обрыв элемента. Данные ситуации, описанные выше, предусматривают замену неисправного нагревательного инструмента.

Конфорки электрической плиты обладают четырьмя выводами. При этом в них заключаются два нагревательных компонента. Эти компоненты обладают различными размерами мощности и сопротивления.

Тэны не должны быть взаимосвязаны с корпусом. Для такого обследования нужно переключатель мультиметра переключить на диапазон, который соответствует зуммеру. Один из щупов присоединяется к выводу тэна, второй проводник подсоединяется к поверхности электроприбора. Если прозвонка издаст сигнал, значит, произошла утечка тока. Такой компонент также требует замены на исправный.

В этой статье мы подробно рассмотрим, как своими руками можно проверить исправность ТЭНа — нагревательного элемента.

В настоящее время в быту широко применяются водонагревательные приборы. Это — стиральные машины, электрочайники , электроплиты, бойлеры, и другие приборы.

Во всех этих приборах нагрев воды происходит при помощи ТЭНа — трубчатого электронагревателя.

Внутри ТЭНа находится проволочная спираль с высоким удельным электрическим сопротивлением, которая при прохождении по ней электрического тока нагревается.

Пространство между спиралью и корпусом ТЭНа заполнено электроизоляционным наполнителем с высокой теплопроводностью, который хорошо проводит тепло.

Когда электронагревательные приборы перестают нагревать воду, чаще всего виной этому — выход из строя ТЭНа.

Итак, как проверить ТЭН?

1. Перед проверкой необходимо рассчитать сопротивление ТЭНа. Для этого необходимо знать его мощность. Она обычно указывается на корпусе прибора и в паспорте к нему.

Зная мощность, рассчитываем ток, протекающий через ТЭН — это отношение мощности к напряжению электросети (220В):

I=P/U, Ампер.

После расчета тока, определяем сопротивление: отношение напряжения (220В) к току:

R=U/I, Ом.

Либо же можно сразу рассчитать сопротивление по следующей формуле:

R=U²/P, Ом.

Предположим, что у нас ТЭН мощностью 2000 Вт (2 кВт), напряжение питающей сети 220В, подставляя эти значения в формулу, получим:

Т.е. напряжение подставляем в Вольтах, мощность в Ваттах — сопротивление получаем в Омах.

2. Теперь приступаем непосредственно к проверке ТЭНа мультиметром (тестером).

Перед проведением измерений необходимо отключить электроприбор от питающей электросети и отсоединить провода от разъемов ТЭНа.

Переводим мультиметр в режим измерения сопротивления с диапазоном 200 Ом.

Касаемся щупами мультиметра к клеммам ТЭНа:

— если ТЭН исправен, то прибор должен показывать сопротивление, близкое к расчетному.

— если показывает ноль — значит замыкание внутри ТЭНа и его надо заменить.

— если показывает 1 (единицу) — обрыв ТЭНа и тоже замена (стрелочный тестер покажет ∞).

3. После этого проверяем пробой ТЭНа на корпус.

Переключатель прибора переводим в режим прозвонки «зуммер». Один щуп прибора подключаем к выводу ТЭНа, второй к корпусу ТЭНа (можно к клемме подключения заземления на ТЭНе).

Если пробоя на корпус нет — зуммер мультиметра не должен пищать.

Если зуммер пищит — значит ТЭН имеет пробой на корпус и требует замены.

Таким вот несложным способом можно проверить исправность трубчатого электронагревателя — ТЭНа с помощью мультиметра.

4. Но также возможен случай, когда изоляция ТЭНа со временем начинает портиться и возникает ток утечки на корпус. В этом случае для измерения сопротивления изоляции ТЭНа понадобится мегаомметр.

Если в цепи с ТЭНом установлено УЗО, то в случае ухудшениия или старения изоляции, ток утечки может может достигать величины, достаточной для срабатывания этого УЗО. Как я уже подробно объяснял в курсе по аппаратам защиты, УЗО может начать срабатывать, начиная с половины значения номинального отключающего дифференциального тока: — от 5 мА для УЗО с уставкой 10 мА; — от 15 мА для УЗО с уставкой 30 мА.

Мультиметр этого не покажет, поскольку нет короткого замыкания на корпус.

Также вы можете посмотреть, как проверить ТЭН в видеоформате:

Подпишитесь на мой канал на YouTue, и первым получайте доступ к новым видео по электрике.

Если видео было для Вас полезным, не забудьте нажать НРАВИТСЯ.

Также рекомендую прочитать:

Что такое анод? ^

Магниевый анод, который устанавливается в корпусе водонагревателя, служит для защиты тена от электрохимической коррозии.

Являясь более активным реагентом, магний как бы оттягивает на себя пагубное воздействие кислорода, находящегося в воде. При этом образуется триоксид магния – соль, аналогичная ржавчине в железе или стали.

Определить степень износа анода можно визуально: если по внешнему виду он существенно отличается от новой детали
, значит пришло время замены.

Если этого не сделать, новый ТЭН останется без защиты и довольно быстро выйдет из строя.

Разумеется, проверку магниевого анода необходимо выполнять не только в случае выхода тена из строя. В среднем анод приходится менять каждые 15-18 месяцев.

Как проверить тэн в посудомоечной машине

Для данного обследования нужен мультиметр. Можно использовать самый простой измерительный прибор. Переключатель следует выставить на диапазон, измеряющий Омы. При этом щупы измерительного прибора прикладываются к контактам тэна.

Если электроприбор находится в работоспособном состоянии, то его сопротивление должно соответствовать величине в 21-22 Ома. Если тэн находится в неисправном состоянии, то на табло будет бесконечное значение. Если отклонений от нормы не обнаружено, то на следующем этапе диагностики следует определить утечку тока на корпус.

При этом нужно реле измерительного прибора переключить на мегаомы. Затем одним щупом нужно прикоснуться к силовому контакту, а второй провод приложить к заземлению или к поверхности электроприбора. Если тэн имеет рабочее состояние, результаты будут ровняться бесконечности.

Чтобы достичь более точных результатов при производстве измерительных мероприятий внешняя сторона тэна должна иметь сухую поверхность. В противном случае тестер не изобразит сопротивление равного бесконечности.

Измерение сопротивления нагревательного элемента

Оценить состояние кипятильника можно при сравнении фактических значений величин с нормативными цифрами, полученными путём вычислений. Чтобы увидеть, насколько отличаются расчетные электротехнические характеристики от фактически определённых с помощью мультиметра показателей, достаточно знаний из школьного курса физики. Для проведения расчётов понадобятся такие исходные данные:

напряжение в розетке для СМА – 220 V;

мощность нагревателя стиральной машины – цифру берут из технического паспорта бытового прибора;

формула для расчёта сопротивления: отношение показателя сетевого напряжения во второй степени к номинальной мощности ТЭНа.

Мнение эксперта

Работаю в сфере ремонта бытовой техники. Большой опыт в восстановлении стиральных и посудомоечных машин. Задать вопрос Вычисления для нагревателя 1,8 кВт: 220²/1800=26,8. Кипятильник 2000 Вт: 220²/2000=24,2. Размерность результата в обоих примерах Ом, что и является нормативной величиной сопротивления для ТЭНов разной мощности. Такие цифры на экране измерительного прибора подтверждают исправность каждого из нагревателей.

Пример расчета

Так, например, при измерении вы получили результат 20 Ом. Подставив в формулу, вычисляем:

P, Вт Мощность ТЭНа = 2202В напряжение бытовой сети в квадрате / 20 Ом сопротивление ТЭНа = 2 420 Вт

Соответственно, мощность ТЭН, который мы испытывали, 2420 Вт, что полностью соответствует заявленному показателю в паспорте. А учитывая то, что все остальные тесты он прошёл успешно, значит проблема не в нём и нужно искать дальше, например прозвонить электрические цепи или замерить напряжение в розетке.

Если же мультиметр покажет результат 100 Ом, то мощность будет всего порядка 500Вт. Этого естественно недостаточно для штатной работы и полноценного нагрева воды. Увеличение сопротивления может быть вызвано разными процессами: уменьшением сечения проводника, окислением или загрязнением контактов и т.д. В любом случае, такой замер даст вам нужную информацию для дальнейшего поиска причин.

Как видите, проверить работу ТЭНа достаточно просто, для этого вам нужен лишь мультиметр и немого свободного времени. Многие проблемы выявит простая прозвонка, а если она не помогла, то замеры параметров сопротивления нагревательного устройства.

Почему могут возникнуть неисправности в трубчатом электронагревателе?

Как правило, при поломке ТЭНа электроприбор перестает нагревать воду. Причин для поломки данного элемента может быть множество, от неисправности выключателя до выхождения из строя системы. Однако, существует несколько наиболее распространенных причин поломки нагревателя:

  • нить хромовой спирали оборвалась;
  • перегрев нити, который способствует ее расплавлению;
  • возникновение большого слоя накипи внутри системы;
  • использование ТЭНа не в жидкой среде;
  • плохое качество устанавливаемого ТЭНа;
  • возникновение короткого замыкания спирали на оболочку из металла.

Можно отметить всего два вида наиболее распространенных проблем, которые возможно проверить тестером в домашних условиях. Этими неисправностями является обрыв спирали и пробой изоляции.

Данные проблемы можно обнаружить, только если проверять трубчатый нагреватель различными способами. Проблемы имеют начало в разных элементах конструкции ТЭНа. Гарантией изоляции служит трубка, находящаяся внутри нагревателя и заполненная песком. Обрыв спирали же образуется уже внутри этой изоляционной трубки и мало с ней связан.

Особенности подводок для газа

При подключении газовых плит, колонок и других видов оборудования также используют гибкие подводки. В отличие от моделей для воды они имеют желтый цвет и не проходят проверку на экологическую безопасность. Для фиксации используется концевая стальная или алюминиевая арматура. Различают следующие виды приспособлений для подключения газовых приборов:

  • шланги из ПВХ, которые армированы полиэфирной нитью;
  • из синтетической резины с оплеткой из нержавеющей стали;
  • сильфонные, выполненные в виде гофрированной трубки из нержавеющей стали.

Холдинг «Сантехкомплект» предлагает инженерное оборудование, арматуру, сантехнику и приспособления для ее подключения к коммуникациям. Ассортимент представлен изделиями и материалами известных зарубежных и отечественных производителей. При оптовых закупках действуют скидки, а качество продукции подтверждено сертификатами установленного образца. Для информационной поддержки и помощи за каждым клиентом закрепляется личный менеджер. Возможность оформления доставки в пределах Москвы и в другие регионы РФ позволяет оперативно получить приобретенный товар без лишних хлопот.

Как поменять нагревательное устройство?

Мы отыскали ТЭН и удостоверились в том, что его следует сменить. Для начала отключаем все провода. Чтобы в дальнейшем ничего не напутать, порядок их подключения рекомендуется предварительно зафиксировать фотоаппаратом.

Чтобы извлечь ТЭН, необходимо открутить гайку, расположенную в средней части устройства

Теперь нужно поддеть нагреватель отверткой и осторожно доставать, покачивая в разные стороны. Теперь рекомендуется сразу удалить накипь с других элементов, окружающих водонагревательный прибор

Новый ТЭН аккуратно устанавливается на специальные крепления. Если допустить ошибку, то во время работы он будет прикасаться к баку. Остается только подсоединить провода и собрать машинку, чтобы запустить ее для проверки.

Как прозвонить ТЭН: видео

Во многих привычных нам бытовых приборах, основная функция которых связана с нагревом воды или воздуха, используются в качестве нагревательных элементов трубчатые электрические нагреватели (ТЭНы) самых различных мощностей. Для примера можно назвать распространённые виды бытовой техники, без которых редко кто обходится: электрический чайник, стиральная машина, утюг, электрический конвектор, кипятильник, духовой шкаф. Самыми мощными ТЭНами из всех агрегатов, используемых в домашних условиях, оборудованы бойлеры для нагрева воды на домашние нужды.

Во всех бытовых приборах ТЭН является самым слабым звеном — оборудование чаще всего перестаёт работать именно из-за повреждения этого электронагревательного элемента. Исправность ТЭНа проверяют прибором под названием «мультиметр», а каким образом проводятся измерения — об этом рассказывается в нашей статье.

Промывка

После того как тэны извлечены, сам бойлер необходимо промыть чистой водой от всей той ржавчины и грязи, которая скопилась внутри. Поэтому для качественной замены водяной нагреватель все же приходится снимать со стены.

Промываете нутро обыкновенным шлангом из под крана. Воды наливайте совсем немного, так как бойлер объемом 50-80 литров еще придется поднимать вручную для слива всех ошметков. Кто-то добавляет лимонную кислоту при промывке, кто-то нет.

Совет по промывке: лучше всего бак промывать в ванной, установив его вертикально на бельевую доску. Скручиваете лейку с душа смесителя и заводите шланг в отверстие, где был тэн.
