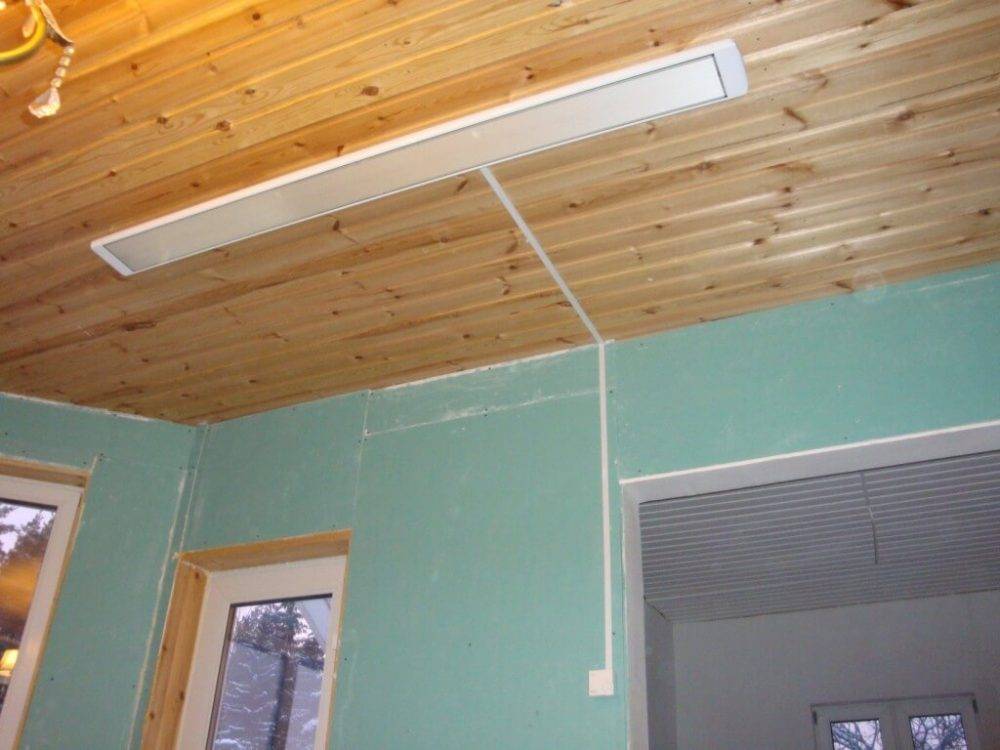

Как крепить обогреватель к потолку или стене
В стене или потолке просверлить отверстия для крепежа, соответствующие отверстиям в кронштейнах прибора.
Закрепите кронштейны на поверхности с помощью саморезов.
Повесьте ИК-обогреватель на кронштейны (в зависимости от модели) и выполните регулировку наклона изделия
Важно, чтобы прибор был не ближе 3-6 см от поверхности, на которой он закреплен.
Подводящий кабель подсоедините к клеммам с учетом заземления и полярности (ноль-фаза).
Прикрепите к стене кабель-канал (короб или гофра), в который будет уложен кабель. Спрячьте в него провода.
При наличии терморегулятора протяните к нему провода от ИК-обогревателя и соедините их через клеммные колодки с соблюдением полярности.
Пластину обогревателя следует протереть спиртом для тщательной очистки и дать высохнуть.
Совет
. На какой высоте вешать инфракрасный обогреватель? Желательно не ниже 2 м от пола. Точный расчет будет таким: к росту человека нужно прибавить 50 см – это и будет оптимальная высота установки прибора.
Не располагайте инфракрасный обогреватель рядом с легковоспламеняющимися материалами или веществами во избежание возгорания. Для помещений с повышенной влажностью используйте предназначенные для этого модели ИК-излучателей (например, с керамическим нагревательным элементом).
Как правильно расположить в квартире ИК обогреватель
При установке рекомендовано:
- Располагать обогреватели по центру потолка. Такое решение допускается только при создании локального обогрева.
Панели вешают в местах максимальных теплопотерь – над оконными проемами и дверями. Это позволяет создать тепловую «стену», блокирующую выход тепла из помещения.
В случае локального обогрева, излучатели размещают непосредственно над рабочим местом.
Применение инфракрасных обогревателей в жилых помещениях помогает решить вопрос отопления лучшим образом. Преимуществом излучателей является то, что человек начинает ощущать тепло сразу после включения техники. После прогрева помещения до температуры 20 -28°С, приборы в автоматическом режиме поддерживают необходимый климат в помещении.
Работа во время отсутствия людей
Если выбрать инфракрасный обогреватель правильно, то благодаря своим рабочим характеристикам он позволит качественно обогреть нужные зоны в помещении и давая возможность существенно сэкономить. Но если вы намереваетесь оставлять ИК обогреватель включенным уезжая по делам, лучше всего выбирать изделия с металлической пластиной для излучения
Внимание: Кварцевые обогреватели оставлять без присмотра работающими на длительный срок не следует
Подобное обусловлено тем, что кварцевые модели ИК обогревателей имеют в лампе спираль, которая нагревается до температуры более 500 градусов и может спровоцировать возгорание. Если же в обогреватели установлена металлическая пластина, то температура ее нагрева не превышает 200 градусов. При наличии устройства для защиты от перегрева, их можно безбоязненно оставлять включенными.
При подключении ИК обогревателей в качестве оборудования защиты следует использовать внешние термостаты, предохранители и дифференциальные устройства. Лишь при их наличии можно дать гарантию того, что подключение обогревателя будет безопасным.
Основной процесс
Подвешивание корпуса
Для начала необходимо определить место установки инфракрасного обогревателя в доме (либо квартире). Как мы уже говорили выше, корпус можно размещать и на потолке, и на стенах, в зависимости от индивидуальных предпочтений хозяев.
Первым делом нужно самому разметить места установки креплений. Для этого используйте рулетку, которой отмерьте одинаковое расстояние от потолка к выбранной области. Рекомендуется также использовать строительный уровень, с помощью которого можно ровно выставить кронштейны в горизонтальной плоскости.
После разметки переходите к сверлению. Если потолок (либо стена) из дерева, просверлите отверстия дрелью. Если придется иметь дело с бетоном, не обойтись без перфоратора. В созданные отверстия необходимо вбить дюбеля и вкрутить кронштейны, после чего можно установить инфракрасный обогреватель на свое место.
Обращаем Ваше внимание на то, что конструкция агрегата бывает различной. Некоторые изделия имеют направляющие, фиксирующиеся в кронштейны. Более простой вариант – цепочки, закрепленные в потолке (к ним и цепляются специальные держатели)
Также на рынке можно увидеть инфракрасные обогреватели на ножке, которые просто ставятся на полу
Более простой вариант – цепочки, закрепленные в потолке (к ним и цепляются специальные держатели). Также на рынке можно увидеть инфракрасные обогреватели на ножке, которые просто ставятся на полу.
Электромонтажные работы
Как мы говорили вначале, процесс подключения инфракрасного обогревателя к сети будет осуществляться с использованием регулятора температуры.
Сначала нужно подключить контакты разборной электрической вилки к клеммным колодкам терморегулятора, которые установлены в корпусе изделия. Каждое «гнездо» имеет свое обозначение: N – ноль, L – фаза. Следует отметить, что как нулевых, так и фазных клемм минимум по две (от сети к регулятору и от регулятора к обогревателю). Все довольно просто – зачищаете жилы, вставляете их в посадочные места до щелчка (либо затягиваете винтики). Обязательно соблюдайте цветовую маркировку проводов, чтобы подключение было правильным.
К Вашему вниманию схемы правильного подключения:
Как Вы видите, подключить инфракрасный обогреватель через терморегулятор довольно просто, главное не перепутать провода и хорошенько поджать их в клеммниках.
Очень важный нюанс заключается в правильном выборе месторасположения регулятора. Не стоит устанавливать изделие рядом с обогревателем, т.к. в этом случае попадающий теплый воздух будет негативно влиять на точность измерений. Лучше всего размещать устройство в более отдаленной зоне, на высоте полутора метра над полом.
Также обратите внимание на то, что установить контроллер нужно в самой холодной комнате, иначе проблема с отоплением не будет решена полностью. Что касается количества обслуживаемых инфракрасных устройств одним регулятором температуры, то тут все зависит от мощности обогревателей. Обычно используют один контроллер 3 кВт на несколько изделий, суммарной мощности не более 2,5 кВт (чтобы был запас не менее 15%)
Обычно используют один контроллер 3 кВт на несколько изделий, суммарной мощности не более 2,5 кВт (чтобы был запас не менее 15%).
Более подробно о подключении терморегулятора к ИК обогревателю вы можете прочитать в нашей отдельной статье, в которой предоставлены несколько схем монтажа!
Чтобы Вы наглядно увидели весь процесс подключения своими руками, предоставляем к просмотру данные уроки:
Видео инструкция: подключение инфракрасного обогревателя своими руками
Как подключить регулятор температуры
Выгодно ли отапливать ИК обогревателями
Может показаться, что стоимость отопления с помощью электрических излучателей непомерно высока. Но это справедливо только в случае эксплуатации обогревателей без терморегулятора, работающих в постоянном режиме.
Если провести расчет отопления в квартире, можно получить точную стоимость расходов.
- При условии использования терморегулятора, обогреватель будет работать только 60% времени.
- Для прибора отопления на 2 кВт, потребуется всего 1,2 кВт для работы в течение часа.
- В течение суток обогреватель потратит 29 кВт, в месяц 870 кВт.
- Высчитать расход электроэнергии при отоплении жилья за месяц можно по средней стоимости электричества, установленной для региона проживания.
Схемы вариантов подключения
Терморегулятор любого типа требует правильного подключения. Для этой цели можно использовать несколько схем, которые отражают все особенности процесса. Предварительно следует учесть, что нельзя размещать обогреватель с регулятором вблизи с источниками тепла, в помещениях с высокой влажностью, так как это приведёт к некорректной работе системы контроля.
Инфракрасные панели легко дополнят любой интерьер
Для работы понадобится реле автоматического типа. Этот элемент будет выполнять роль источника питания для прибора. После выбора всех необходимых деталей можно использовать одну из следующих схем подключения:
- в первом случае можно использовать 1 обогреватель и 1 терморегулятор. Автомат обладает 2 парами проводов, одна из них направлена к терморегулятору. Один провод — это ноль, другой — фаза. Подсоединение осуществляется соответственно. С помощью второй пары элементов осуществляется соединение с инфракрасным обогревателем;
Соединить один обогреватель с регулятором можно с помощью проводов
Подключение двух обогревателей требует выполнения разводки от термостата
При соединении нескольких устройств разрабатывают индивидуальную схему
Особенности моделей терморегуляторов
Подключение регулятора к инфракрасным электрическим обогревателям разных производителей требует учёта особенностей прибора. Одними из востребованных являются электрические обогреватели фирмы Ballu серии Bih, которые представляют собой потолочные модели. Их можно подключить к выносному регулятору, а также возможно объединение нескольких обогревателей в целую систему. Для подключения часто используют электронные модели термостатов.
Терморегулятор удобен как для потолочных, так и других инфракрасных обогревателей
Терморегуляторы Ballu хорошо сочетаются с инфракрасными электрическими устройствами этого же бренда. В комплекте присутствует инструкция по подключению, что облегчает работу. Механический прибор имеет встроенный датчик температуры воздуха, а также колёсико регулировки, диапазон которой часто составляет от 5 до 30°.
Регулятор и обогреватель одного бренда хорошо сочетаются друг с другом
Бренд Timberk выпускает как инфракрасные обогреватели, так и термоконтролирующие устройства. Современные модели регуляторов выпускаются в комплекте с пультом дистанционного управления, так как подключаются по схеме к потолочным отопительным системам. Работа прибора визуализируется с помощью разноцветных датчиков. Многие модели имеют возможность программирования отключения с отсрочкой в 13 часов, а шаг при этом составляет 60 минут.
Ассортимент Timberk включает в себя разнообразные и современные модели регуляторов
Универсальные приборы контроля бренда Eberle и серии Instata 2 подходят для инфракрасных, водяных и воздушных систем отопления. Цифровое и кнопочное управление, наличие блока управления позволяет контролировать один датчик. Результат работы визуализируется на дисплее, есть возможность программирования режима на 7 дней вперёд.
В ассортименте Eberle присутствуют регуляторы и для котлов отопления, а также для инфракрасных устройств
Многие бренды, выпускающие инфракрасные обогреватели, дополняют ассортимент терморегуляторами разного типа. Это позволяет создать качественную цепочку из устройств одной фирмы, что облегчает подключение и обеспечивает надёжную работу системы.
Рекомендации по правильной установке
Универсальные и простые правила подключения приборов контроля к инфракрасным панелям следует соблюдать для безопасной и бесперебойной работы техники. Основные советы по установке и размещению элементов выражены в следующем:
- в каждое отапливаемое инфракрасным обогревателем помещением можно установить один термостат;
- монтаж датчика может проводиться на поверхности инфракрасной панели, но между ними необходима установка теплоотражающего экрана;
- потолочные обогреватели, оснащённые контролирующим датчиком, не обладают мощностью более 3 кВт;
- рекомендуется устанавливать регуляторы на высоте 1,5 м от уровня пола.
Регулятор на инфракрасной панели имеет лаконичный дизайн и не портит интерьер помещения
Видео: конструкция и подключение механического терморегулятора
Оснащение инфракрасных обогревателей терморегулятором позволяет удалённо или вручную регулировать работу системы отопления. Благодаря такому контролю легко создать в помещении оптимальную атмосферу, исключая перегрев или недостаточный обогрев пространства.
Разновидности и характеристики терморегуляторов
Термостат – это устройство, которое производит периодические замеры температуры воздуха в помещении и, в зависимости от полученных результатов, корректирует работу отопительного прибора. То есть, если температура воздуха достигла выставленной отметки, питание ограничивается и обогреватель прекращает работу. Как только воздух остывает, прибор снова вступает в активную фазу, таким образом постоянно поддерживая нужный уровень тепла в помещении.
Конструкция и принцип работы устройств, регулирующих температуру, могут существенно отличаться друг от друга. Существует две основные разновидности термостатов:
- Механические.
- Электронные.
Механический тип терморегулятора для инфракрасного обогревателя
Первый вариант терморегуляторов представляет собой небольшую пластиковую коробку, наружная часть которой оснащена переключателем. Как правило, он круглый, что позволяет плавно изменять его положение. Значение деления может быть разным, например, в некоторых моделях это 1° , а в других переход происходит сразу с 2° на 5° и т. д. Кроме того, на корпусе расположена кнопка включения и световой индикатор, показывающий активен ли прибор в данный момент.
Существуют и более современные механические модели терморегуляторов, которые оснащены дисплеем. Правда, данных там отображается не так уж и много, а управление температурой происходит при помощи всего двух кнопок управления.
Электронная разновидность термостата, контролирующего работу ИК-обогревателя
Электронные терморегуляторы имеют куда большие возможности в управлении. Дизайн и конструкция данных устройств постоянно модернизируются – для изготовления современных моделей используют даже жидкокристаллические экраны.
В зависимости от выбранной модели настройка и управление могут осуществляться как при помощи кнопок, так и сенсорно. В некоторых устройствах для защиты экрана, а также создания более привлекательного внешнего вида, используют специальные откидные крышки.
Такие приборы без проблем можно использовать даже в тех домах, где хозяева часто отсутствуют или проживают сезонно. Устройство легко поддается программированию и без труда управляется дистанционно при помощи мобильных устройств. Единственная сложность в приобретении такого терморегулятора – достаточно высокая стоимость.
Термостаты ВМТ 1 и ВМТ 2 как подключить
В отличие от радиаторов, инфракрасные обогреватели помогают обустроить отопление на большей площади при гораздо низкой температуре. Это позволяет экономично нагревать современные дома. Чтобы обеспечить тепловой комфорт для пользователей и контролируемую работу напольного оборудования, следует использовать элементы управления. Ниже приведена информация о том, как подключить термостат Ballu BMT 1 и BMT 2, особенностях и преимуществах этих приборов.
Контроль через термостат ВМТ
Тепловой комфорт – это субъективное чувство каждого человека. Это условие, при котором люди выполняют обычную домашнюю работу без излишнего перегрева или переохлаждения. Для регулирования температуры необходимы термостаты, они помогают правильно функционировать инфракрасным обогревателям. ВМТ – это современное электронное устройство с обратной связью, которое поддерживает точную заданную температуру.
Система его управления очень проста и в то же время эффективна – следует установить значение, которого нужно достичь в выбранной комнате. Датчики определяют температуру, а затем включают устройство, чтобы достичь желаемого значения. После этого нагревательные приборы автоматически выключаются. Следующее включение происходит, когда температура начнет падать. Такая система управления экономит электроэнергию – обогреватели работают всего около 4-6 часов в день.
Перед тем как ответить на вопрос, термостат ВМТ 1: как подключить, следует знать, что температура в квартире в значительной степени зависит от расположения обогревателя. Рекомендуется устанавливать его в доступное место, вдали от сквозняков (окна, двери).
Главные преимущества
К основным плюсам терморегуляторов ВМТ относятся:
- легкость употребления (просто используйте циферблат, чтобы установить требуемую температуру в комнате);
- низкие затраты на покупку и последующее обслуживание.
Таким образом, управление температурой внутри дома позволяет поддерживать достаточный тепловой комфорт и сокращать расходы на отопление.
