Делаем портативный мини обогреватель своими руками

На рыбалке

Керамический газовый инфракрасный обогреватель переносного типа стоит дорого, вдобавок рыбаки таскают скарб на себе. Для переноски традиционно используется железный ящик, который либо катят на санях, либо водружают на спину. Кому хочется тащить газовый баллон на 27 литров в придачу к 1,5-килограммовому обогревателю.

Отдельные энтузиасты предлагают изготовить обогреватель для палатки своими руками из газовой горелки для приготовления пищи. Размер вместе с емкостью немногим превышает флакон из-под Дихлофоса. Естественно, маленький прибор возьмете с собой на рыбалку.

Автор изобретения предлагает воспользоваться ситечком, небольшим куском сетчатой нержавейки, стальными пластинами для крепежа. Идея состоит в принципе работы светлых газовых инфракрасных обогревателей. Газ горит, греет сетку, та излучает в стороны тепло. Автор показывает, что указанная конструкция намного эффективнее, чем магазинная горелка для приготовления пищи, когда дело касается обогрева.

Для факела собирается насадка цилиндрическая. Боковина выгибается из отрезка сетчатой нержавейки, донышко и крыша изготавливаются из стали. Каждая круглая пластинка снабжается четырьмя захватами по краям. В результате из листа вырезается не круг, а скорее, шестеренка с зубцами.

В сборе конструкция напоминает автомобильный фильтр по форме. В дне прорезается отверстие под огонь горелки, кверху тормашками на загнутые зубцы одевается ситечко для чая. Не исключается, что аналогичное ситечко прикрепим к крыше для увеличения излучающей поверхности, но автор, создавая собственный газовый обогреватель, делать этого не стал.

Как прикрепить созданный «фильтр» к горелке, каждый решит самостоятельно. Пора заняться устранением замерзания газа в баллоне:

  1. Толстая медная проволока обернутая вокруг нагреваемой сетки и газовой емкости помогает слабо. Может, дело пойдёт лучше, если утеплить сверху носком или пожаробезопасным ПЕНОФОЛОМ.
  2. Автор предложил вместо проволоки использовать медную шину. Теплопроводность, понятное дело, много выше, чем единственной жилы, дело пошло на лад. Шина – отрез полосовой меди. Одним концом крепится к раскаленной сетке, другим к баллону.

Рекомендуется обернуть самодельный обогреватель ПЕНОФОЛОМ для сохранения тепла. Чтобы баллон не падал, в магазине присмотрите специальную подставку.

Автор замечает, что горелки встречают с горизонтальным расположением баллона. В этом случае самодельный обогреватель не падает, оберните шерстяным носком, чтобы газ не застывал на морозе.

Очевидно, что к устройству необходимо запастись дополнительным баллоном. На случай, если первого не хватит. Не помешает конструкция и тем, кто передвигается на машине.

Критерии выбора необходимых материалов

Поскольку самодельный аппарат собирается из агрегатов, которые уже были когда-то использованы, в первую очередь необходимо оценить состояние труб

Особое внимание потребуется обращать на их стенки. Толщина их должна быть в несколько миллиметров

Если наблюдается появление коррозии, то нежелательно использовать такие трубы или перед применением обязательно устранить все дефекты. Всю ржавчину потребуется качественно убрать с металла щеткой, а после покрыть антикоррозионным составом, чтобы впредь проблема не возникала при эксплуатации.

Если отопительный прибор подсоединяется в квартиру или гараж, то все компоненты должны быть абсолютно качественными, поскольку такие системы подвергаются давлению большого количества атмосфер. Если стенка повреждена, то она не выдержит нагрузки и в итоге лопнет, что приведет к потере теплоносителя и поломке всего агрегата.

Для изготовления обычно используют трубы с диаметром примерно в 12 см. Для заглушки торцов применяется листовой металл соответствующего размера.

Чтобы сделать перепускные каналы и штуцера, потребуется использовать трубы меньшего диаметра, которые можно будет в итоге подключить к системе отопления. На штуцерах предварительно нарезается резьба, по этой причине необходимо соответствующее оборудование – «лерка» (для создания наружной резьбы) и метчик (для вырезания внутренней резьбы).

Масляный радиатор, изготовленный своими руками, можно сделать переносным. В таком случае будут использоваться трубы небольших размеров, а в качестве теплоносителя применяется масло. Вместо нагревательных элементов используются тэны. Выбор этого компонента зависит от площади помещения, которое необходимо отапливать. На такой прибор домашние мастера часто устанавливают дополнительно терморегулятор, который периодически включают и отключают нагревательный элемент.

Для хорошего крепления к стене также понадобятся прочные крючки, способные выдержать вес полученного агрегата. Для создания более эстетичного вида, их можно приобрести в магазине. Но если нет желания тратить дополнительные средства, то подойдут и прутки прочной арматуры, которые потребуется закрепить в стене. Предварительно крючки желательно покрасить в тот же цвет, которым окрашивался отопительный прибор – так арматура станет незаметной.

Идея №3 — Экономичное инфракрасное устройство

Вот мы и переходим к более мощным электрообогревателям, которые можно запросто сделать самостоятельно в домашних условиях. Для изготовления инфракрасного обогревателя нам понадобятся следующие материалы:

  • 2 листа пластика, площадь каждого 1 м2;
  • графитовый порошок, измельченный до фракции муки;
  • эпоксидный клей;
  • две медных клеммы;
  • шнур с вилкой для подключения к сети 220 Вольт.

Итак, сделать комнатный инфракрасный обогреватель своими руками можно по следующей инструкции:

  • Смешайте графит с эпоксидным клеем в соотношении 1 к 1.

Нанесите готовую токопроводящую смесь на одну из сторон пластика, зигзагом, как показано на схеме:
Наклейте второй лист сверху и подождите, пока клей высохнет.
Прикрепите с двух сторон электрообогревателя клеммы.
Подключите к клеммам шнур и переходите к проверке самоделки.

Кстати, для того, чтобы конструкция была более прочной, рекомендуется поместить инфракрасный обогреватель в деревянную рамку, которую также можно сделать своими руками. Не забудьте перед подключением проверить сопротивление прибора и рассчитать мощность!

Мини

Совсем крохотную газовую горелку можно изготовить из штуцера для накачки баскетбольных мячей, иголки шприца и парочки капельниц, или как их называют медицинских «систем» капельного введения лекарств. Работать  самоделка может даже от баллончика для заправки зажигалок.

Регулировочные роликовые зажимы исполнят роль вентилей.

Правда, к этому устройству нам понадобится принудительная подача воздуха, для инжекции атмосферного воздуха диаметр сопла слишком маленький. С этой целью можно использовать компрессор аквариума, либо  старого холодильника.

У иглы шприца и штуцера аккуратно стачиваем острие. После этого, иглу шприца слегка согнув вставляем в боковое отверстие штуцера, так, чтобы конец слегка вышел из срезанного кончика.

Место ввода иглы обматываем медной проволокой, хорошо пропаиваем с кислотой.

Горелка готова. Осталось подсоединить к ней  газ и воздух .

Разновидности

Теперь поговорим о категориях горелок. Лучше применять модель, которая указывается производителем в нормативной документации. Тепловой обменник, как и конструкция котла, обычно создается с расчетом на установку определенного горелочного устройства.

Если брать предназначение, то существует две категории горелок.

  • Для промышленных котлов высокой мощности. В такой категории обычно монтируются инжекторные вентиляторые горелки. Их производительность будет составлять от 120 до 250 кВт.
  • Бытовые варианты. В данном случае мощность не будет более 120 кВт. Сюда относится атмосферная котельная горелка. Ее недостатками будут большой топливорасход и серьезные требования, связанные с монтажом.

Если говорить о типе топлива, как критерии классификации, то различают горелки двух типов:

  • работающие на сжиженном газе;
  • на природном аналоге.

Разница между типами горелок будет в газовом рабочем давлении и форсуночных размерах. В бытовых конструкциях от европейских брендов обычно устанавливают универсальные варианты, которые могут работать с обоими типами газа.

Также существуют инжекционные диффузионные и иные решения с предварительным частичным либо стопроцентным смешиванием. Но такие варианты применяются лишь в моделях промышленного направления. Здесь необходимо отметить, что тип горелки будет влиять на конструкционные особенности теплового обменника, сгорательной камеры, варианта газоотвода, системы выхлопа.

По типу регулирования горелки бывают:

  • 1-ступенчатые;
  • 2-ступенчатые;
  • 2-ступенчатые с модуляцией газового варианта;
  • модулируемые.

От регулировочного типа зависит, будет применяться открытая либо закрытая горелка. Категория устройства будет оказывать воздействие на нормы, которые будут предъявляться к установке и эксплуатации такого котла.

Теперь расскажем подробнее о каждой из категорий. Одноступенчатые решения являются наиболее распространенным вариантом. Их принцип работы состоит в том, что они то включаются, то отключаются. Периодичность смены рабочих режимов будет зависеть от того, насколько быстро остывает тепловой носитель, а также от режима работы.

Особенностями таких горелок являются:

  • работа вне зависимости от наличия электричества;
  • высокий расход газа;
  • отличная надежность;
  • наличие механизма розжига.

Если говорить о двухступенчатых горелках, то они подойдут для котлов, где присутствует точное регулирование газовых потоков. По названию можно понять, что работать такое устройство может в двух режимах. Обычно речь идет о 30 процентах и о 100 процентах мощности.

Особенностями такого решения будут:

  • постоянное горение;
  • нагрев теплового носителя на сто процентов;
  • модели с автоматикой контролируют переход с одного режима в другой.

Если говорить о третьей категории, то здесь рабочий принцип идентичен прошлому варианту. Единственным отличием будет то, что переключение выполняется без быстрых рывков.

Особенностями этого типа горелок будут:

  • малое топливосжигание;
  • универсальность;
  • электрозависимость;
  • регулировка температуры нагревания теплового носителя.

Последний тип – модулируемые горелки. Они считаются наиболее экономичными. Изменение мощности горелки обычно осуществляется в авторежиме.

Особенностями модулируемой горелки являются:

  • наличие автоматики управления;
  • универсальность;
  • высокая экономичность.

Это интересно: Выбираем двухконтурный газовый котел: излагаем суть

Версия на основе электрокамина

Для электрокаминных устройств потребуется покупка ТЭНов

Их виды таковы:

  • Патронный. Его корпус сделан из нержавейки. Функции: отопление, разогрев воды.
  • Медный. Имеет трубку для термоиндикатора и магниевый проектор. Функция – разогрев воды.
  • Сухой. Функции, как у п1. Только нагревательный компонент в нём меняется без вскрытия бака и слива жидкости.

Создание обогревателя происходит на базисе приобретённого ТЭНа. Здесь нужен дополнительный кожух и обычный электрокамин. Кожух образует вторичный конвекционный контур.

Кожух образует вторичный конвекционный контур

Излучение идёт вниз. Отражается в кожух. Там разогревается воздух. Из первого кожуха подсасывается горячий воздух. Так усиливается тяга. А воздух из такого камина струится широко и умеренно, расходится по сторонам, не достигает потолка. Помещение обогревается эффективно.

Выбор схемы

При всех сложностях сбора отопительных приборов своими руками или под руководством опытного блогера из видеоролика, изготовление газового обогревателя считается несложным. Правильно оценив свои возможности и потребности, можно собрать мобильный или стационарный обогреватель.

Переносной (мобильный) газовый обогреватель станет отличным решением для дачи, гаража, сарая, теплицы, во время пикника или рыбалки. Такие конструкции быстро собираются и подключаются к небольшим по объему баллонам, отличаются эргономичностью.

Стационарный тип газовых обогревателей потребует больше усилий для подключения к централизованной магистрали или к стандартным баллонам 50 литров.

Важно: все газовые обогреватели в обязательном порядке комплектуются дымоходом для выхода продуктов горения. Независимо от габаритов и мощности агрегата, в целях безопасности в помещении жилого и нежилого типа всегда предусматривается вентиляция

Нагреватель электрический спиральный

Небольшой  самодельный обогреватель для гаража можно изготовить практически за пару часов.

Для этого понадобятся следующие материалы и инструмент:

  • огнеупорный (шамотный) кирпич – 2 шт.;
  • нихромовая спираль – 1,2-1,5 м;
  • стальной или алюминиевый уголок 35х35 или 40х40 мм – 1,5 м;
  • малая болгарка с дисками: по камню и отрезной по металлу;
  • дрель со свёрлами: по металлу – Ø 3мм, победитовое – Ø 6-8 мм;
  • узкое зубило с молотком;
  • заклёпки вытяжные с ключом.

Устройство, которое предстоит изготовить, будет представлять собой основание-изолятор из двух кирпичей с утопленной в них спиралью, расположенное на станине из уголковой стали.

Самодельный электронагреватель на базе нихромовой спирали

На листе бумаги чертится квадрат 250х250 мм (длина кирпича), в котором компонуют схему расположения спирали – лабиринт из полос шириной 1 см, направленный от краёв квадрата к центру.

Кирпичи, которые выбираются с хорошей геометрией и без сколов, чистят, моют, сушат и располагают на ровной поверхности рядом друг с другом, чтобы образовался квадрат. На этот квадрат переносят контур начерченного на листе лабиринта.

Пример разметки борозды под спираль

Болгаркой с диском по камню (сухорезом) на кирпичах формируют борозду. По границам канавки делают ровные надрезы на глубину 1 см, а затем боковой кромкой того же диска выбирают сердцевину между ними – так дно канавки получается ровным.

Выполнение болгаркой прямолинейных участков канавки под спираль

Если же вырубать середину между надрезами зубилом, то есть риск расколоть кирпич, к тому же, при удачном исходе всё равно придётся выравнивать дно борозды болгаркой.

Формируя на кирпичах диском прямые участки канавки, на поворотах не нужно выходить за границы контура, чтобы выполнить необходимую глубину канавки – это осторожно выполняется маленьким зубилом, которое можно сделать из метчика М10 или сверла Ø10 мм. Доработка зубилом угловых участков борозды. Доработка зубилом угловых участков борозды

Доработка зубилом угловых участков борозды

После окончания формирования канавки в неё укладывают спираль.

В канавках начала «лабиринта» сверлом с победитовым наконечником выполняют два сквозных отверстия диаметром 6-8 мм – для последующего подключения концов спирали к питающему кабелю.

Места выполнения в кирпиче отверстий для вывода спирали вниз

Затем приступают к изготовлению из уголковой стали штатива для установки в него кирпичей.

Болгаркой с отрезным диском по металлу нарезают уголок по размерам – 4 элемента для рамки и 4 опорные ножки. Куски уголка можно соединить двумя способами:

  • электросваркой, предварительно выполнив рез концов фрагментов для рамки под углом в 45о;
  • вытяжными заклёпками, выполняя сверление отверстий в элементах, наложенных друг на друга внакладку.

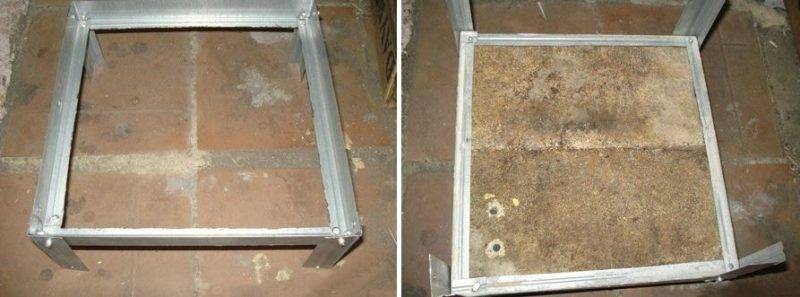

Собранная металлическая подставка под кирпичный изолятор

Толщина кирпича составляет 5,5-6,5 см, поэтому на обоих концах спирали распрямляем несколько витков до ровных участков длиной приблизительно по 10 см. Выпрямленные концы спирали проводятся через отверстия в кирпиче вниз и соединяются с концами питающего электрокабеля.

Подключение спирали к электрокабелю после вывода вниз через отверстия в кирпиче

Нагреватель устанавливают в рабочее положение, спираль распределяют в канавке до равномерного небольшого её натяжения по всей длине.

Выполняют пробное включение прибора в сеть. Электропроводка и автомат автоматического отключения линии должны быть рассчитаны на мощность не менее 3 кВт.

После выхода устройства в рабочий режим его спираль должна быть не ярко-красного, а буро-малинового цвета.

При излишнем накале спирали необходимо уменьшить силу тока, что делается путём добавки в схему диода на 20-40 А.

Схема параллельного включения двух понижающих накал диодов и нормальный цвет спирали в рабочем режиме

Расход электроэнергии таким самодельным обогревателем нельзя назвать экономным, но он вполне приемлем при непродолжительных включениях – мелкий ремонт автомобиля в гараже, для теплицы малой площади в качестве аварийного средства обогрева, разогрев пищи и т.д.

Электрический конвектор

Можно сразу сказать, что конвектор на сегодняшний день является самым оптимальным решением.

Прежде всего, он бесшумен. У маленьких детей слух гораздо чувствительнее, чем у взрослых.

С конвектором вы можете быть уверены, что никакой посторонний звук вентилятора и скрип его лопастей, не разбудит ребенка посреди ночи в 2 или 3 часа.

При этом следует выбирать модели, где в качестве греющего элемента выступает не раскаленная спираль внутри корпуса, а широкие лопастные трубки.

На них не будет происходить выгорание пыли, а соответственно образование посторонних запахов.

А еще, благодаря отсутствию дополнительных элементов для обдува, конструкция конвектора значительно проще, и следовательно ломаться он будет реже, чем другие типы обогревателей.

Электрические конвекторы выпускаются двух разновидностей:

напольные, со стационарными ножками или роликами

настенные

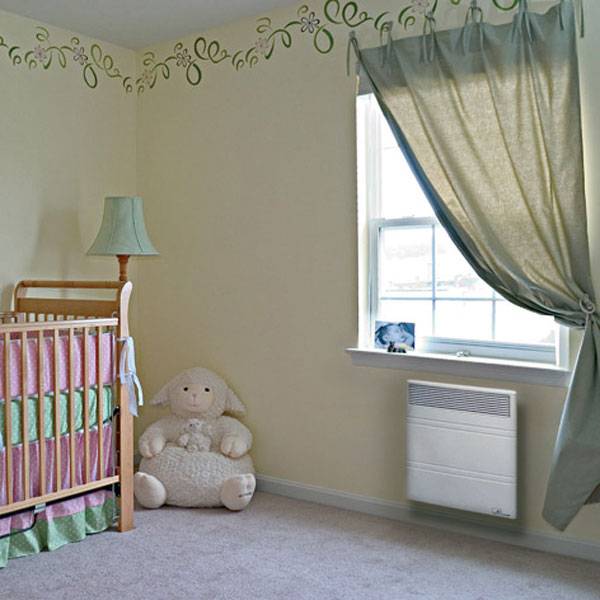

В детскую комнату, безусловно нужно выбирать именно конструкцию настенного исполнения.

Обогреватель на ножках или роликах, как бы вы его не крепили, ребенок легко может опрокинуть. При этом, настенный конвектор многим родителям хотелось бы повесить на такой высоте, чтобы любопытные дети не смогли до него дотянуться.

Таким образом, вы на 100% будете спокойны, что ребенка никоим образом не ударит током. Однако запомните, что циркуляция теплого воздуха от этого значительно ухудшается.

Для конвекторов есть негласное правило – чем ниже, тем лучше.

При покупке в магазине, обратите внимание, чтобы у конвектора обязательно присутствовали:

термостат и возможность выставления заданной температуры обогрева

и желательно:

автоматика

дистанционное управление

Если вы его все таки решитесь повесить высоко на стену, пульт дистанционного управления уже необходимость, а не прихоть.

При этом подключение настенных вариантов может быть двух видов:

через шнур с вилкой в розетку (самый распространенный)

напрямую кабелем проводки в клеммную крышку (без шнура)

Второй вариант более предпочтителен. Ребенок из любопытства в любой момент может дотянуться до шнура с вилкой и начать его дергать, или даже повиснуть на нем.

Конвекторы с подключением напрямую к скрытой проводке лишены этого недостатка. Правда такой вариант нужно продумывать изначально, еще на стадии ремонта квартиры и вести в детскую, отдельную кабельную линию именно для обогрева.

Чтобы равномерно нагреть всю комнату, понадобится довольно продолжительное время. Поэтому не разрешайте ребенку ползать по полу, сразу после включения такого обогрева.

Когда настенный вариант конвектора вам по какой-либо причине не доступен, то проконтролируйте, чтобы у напольной модели была функция блокировки или ”защита от детей”.

Это такая кнопочка или их комбинация, при длительном нажатии на которые, автоматически блокируются все остальные кнопки управления.

Иначе ваш ребенок может самостоятельно так отрегулировать режимы, играясь на красиво подсвеченных клавишах, что ненароком выведет из строя электронику или просто отключит обогреватель при морозах.

У многих известных брендов есть специально разработанные конвекторы именно для детских садов или детских комнат.

Например у французской фирмы Noirot. Такие обогреватели продуманы во всех деталях:

края корпуса специально закруглены

панель управления закрывается защитной крышкой

крепление на стену дополнено цепочками, которые предотвратят случайное падение конвектора

нагревательный элемент надежно скрыт за решеткой, в которую не пролезут детские пальцы

и самое главное – корпус прибора не нагревается выше 55 градусов

Эффективный инфракрасный излучатель

Любой инфракрасный излучатель, который используется для обогрева помещения, отличается эффективностью и высоким КПД. Все это достигнуто, благодаря уникальному принципу работы. Волны в инфракрасном спектре не взаимодействуют с воздухом, а повышают температуру поверхности предметов в комнате.

Те, впоследствии, передают тепловую энергию воздуху. Таким образом, максимум лучистой энергии переходит в тепловую. Именно по причине высокого КПД и эффективности, а еще из-за низкой стоимости конструкционных элементов, инфракрасные обогреватели все чаще изготавливаются самостоятельно обычными людьми.

ИК-излучатель на основе графитовой пыли. Самодельные обогреватели для комнаты,

работающие в инфракрасном спектре, могут изготавливаться из следующих элементов:

  • измельченный до пыли графит;
  • эпоксидный клей;
  • два одинаковых по размеру куска прозрачного пластика или стекла;
  • провод с вилкой;
  • медные клеммы;
  • терморегулятор (по желанию);
  • деревянная рама, соизмеримая с кусками пластика;
  • кисточка.

Для начала подготавливают рабочую поверхность. Для этого берется два куска стекла одинакового размера, например 1 м на 1 м. Материал очищается от загрязнений: остаток краски, жирных следов от рук. Здесь придется кстати спирт. После высыхания поверхности переходят к приготовлению нагревательного элемента.

Нагревательным элементом здесь выступает графитовая пыль. Она является проводником электрического тока с большим сопротивлением. При подключении к электросети графитовая пыль начнет разогреваться. Набрав достаточную температуру, она начнет излучать инфракрасные волны и мы получаем ИК обогреватель своими руками для дома. Но для начала наш проводник нужно закрепить на рабочей поверхности. Для этого нужно карбоновую пудру смешать с клеящим составом до образования однородной массы.

Самодельный обогреватель для комнаты.

На поверхность ранее очищенных стекол при помощи кисти делаем дорожки из смеси графита и эпоксидки. Это делают зигзагообразно. Петли каждого зигзага не должны доходить до края стекла на 5 см, тогда как оканчиваться и начинаться полоса из графита должна по одну сторону. При этом делать отступы от края стекла не нужно. В эти места будут крепиться клеммы для подключения электричества.

Накладываем стекла друг на друга теми сторонами, на которые нанесен графит, и скрепляем их при помощи клея. Для большей надежности полученную заготовку помещаем в деревянную оправу. К местам выхода графитового проводника по разным сторонам стекла крепятся медные клеммы и провод для включения прибора в электросеть. Далее самодельные обогреватели для комнаты нужно просушить в течение 1 суток. Можно в цепочку подключить термостат. Это упростить эксплуатацию оборудования.

В чем преимущества полученного прибора? Он изготавливается из подручных средств, а следовательно, отличается низкой себестоимостью. Он разогревается не выше 60°C, а потому о его поверхность нельзя ожечься. Стеклянную поверхность можно декорировать на свое усмотрение пленкой с разнообразными рисунками, что не нарушит целостности композиции интерьера. Хотите изготовить газовые самодельные обогреватели для дома? Видео поможет решить данную проблему.

Пленочный ИК отопительный прибор. Для полноценного обогрева комнаты средних размеров рекомендуется использовать готовые пленочные материалы, способные излучать ИК-волны. Они с избытком присутствуют на современном рынке.

Необходимые конструкционные элементы:

  • ИК-пленка 500 мм на 1250 мм (два листа);

Самодельный пленочным обогреватель для квартиры.

Подготовка поверхности стены под самодельный обогреватель для квартиры начинается с крепежа теплоизоляции. Ее толщина должна приравниваться минимум 5 см. Для этого снимается защитная пленка с самоклеящегося слоя и полистирол крепится к поверхности фольгой вверх. При этом материал нужно плотно прижимать к стене. Через час после окончания работ можно приступать к следующему этапу.

Листы ИК-пленки соединяются между собой последовательно. На обратную сторону материала наносится клей при помощи шпателя. Все это крепится на ранее монтированный полистирол. Для надежной фиксации обогревателя потребуется 2 часа. Далее к пленке крепится шнур с вилкой и термостат. Завершающим этапом является декорирование. Для этого подготовленную ткань крепят поверх пленки при помощи декоративных уголков.

Точный расход газа на отопление коттеджа можно определить, исходя из расчетов, указанны здесь.

Для дома

Когда холодно дома, сделать самодельный обогреватель получится из старого блока питания компьютера. Кулер должен быть исправен, в крайнем случае, для создания самодельного обогревателя замените сломавшийся вентилятор. Идея изделия: гетинаксовую печатную плату заменить на подложку из нефольгированного текстолита, к которой крепятся планки для намотки спирали из нихрома.

Ток греет витки проволоки, вентилятор обдувает конструкцию теплым потоком, хозяин радуется теплу.

Итак, приступим. Логично начать с расчета мощности и купить либо отрезать необходимое количество нихромовой проволоки. Для самодельного обогревателя лучше предусмотреть наличие двух раздельных спиралей, чтобы температуру удавалось регулировать.

Для каркаса пойдет текстолит без фольги, в котором сверлятся под проволоку отверстия. Три планки предлагается установить параллельно. Схема расположения отверстий в самодельном нагревателе соответствует принципу присутствия. Советовать сложно, проще по месту определиться, что и где сверлить.

При помощи небольших металлических уголков планки водружаются на подложку, параллельно и на равном расстоянии. Теперь намотаем спираль самодельного обогревателя. Нельзя касаться корпуса или деталей конструкции помимо планок. Для питания кулера придется изобрести нечто вроде выпрямителя из диодов, конденсатора и малогабаритного трансформатора.

Спираль включается непосредственно напрямую на 220 В переменного тока. Полученный прибор добавляется выключателями для спиралей и начнёт обдувать хозяина теплым воздухом. Разумеется, конструкция жжёт кислород, вдобавок станет пахнуть паленым. Создана исключительно для внеплановых холодов.

Устройство газового обогревателя

Объединяет все конструкции единая система подачи газа. В качества источника топлива выступают газовые баллоны с пропан-бутаном или другими видами газовых смесей. Также для маленьких обогревателей используются газовые баллончики для горелок. Их можно аккуратно заправлять и переливать своими руками. Главное — это соблюдать технику безопасности.

Многие самодельные газовые обогреватели работают по принципу инфракрасного излучения. Он заключается в том, что топливо постепенно сгорает в горелке и тем самым нагревает обогревательный элемент, который, в свою очередь, выделяет тепло в инфракрасном диапазоне. Таким образом нагреваются все предметы помещения или палатки. После этого тепло отдается в воздух.

Газовые обогреватели, сделанные своими руками, довольно разнообразны и могут иметь различный вес от полкило до десятка килограмм. Все зависит от сложности конструкции и необходимого уровня выделяемого тепла на выходе.

Многие владельцы задаются вопросом поиска более бюджетной альтернативы традиционному отоплению. Самодельные установки — это отличное решение проблемы

Обычно конструируется самоделка их следующих основных элементов:

  • вентиляторы, которые равномерно распределяют нагретый воздух по помещению;
  • регулятор мощности, позволяющий настраивать уровень выделяемого тепла и температуры в помещении;
  • газовая горелка, которая непосредственно сжигает газ и нагревает систему;
  • тепловой излучатель — элемент, который аккумулирует тепловую энергию и отдает ее в воздух или на предметы помещения;
  • решетки, которые защищают тепловой излучатель от непосредственного контакта с предметами.

Помимо основных элементов потребуются дополнительные, которые могут включать в себя ручки, решетки, отражатели, крышки, крепления, газовые шланги и другие заготовки.

Изготовленный таким способом прибор подойдет для обогрева мелких и средних комнат, и небольших помещений. При этом нет нужды в электрических приборах и электроэнергии. Когда очередной баллон израсходуется, его можно будет дозаправить или приобрести новый.

Главным достоинством самодельной конструкции является возможность использования недорогих и доступных комплектующих. Помимо того сборка отличается последовательностью и простотой

Некоторые самодельные газовые инфракрасные обогреватели также выполняют дополнительные функции к которым можно отнести нагрев воды, сушка одежды и различных предметов. С помощью некоторых устройство также можно готовить пищу. Ночью такой обогреватель светится и является источником дополнительного освещения.

ОКР

Модель с использованием ИК-силикатного стекла

Так как применяется ИК-силикатное стекло, то у изделий разных марок отмечаются резкие смены тепловой проводимости и прозрачности. По этой причине делайте и испытывайте один излучатель. По итогам тестов может понадобиться варьировать диаметр материала.

Следует учитывать следующие арифметические принципы под кварцевые установки.

Параметры материала

0,5 мм: мощь – 350 Вт, ток – 1,6 А.

0,6 мм – 420 Вт и 1,9 А.

0,7 мм: 500 Вт и 2,27 А.

0,8 мм: 530 Вт и 2,4 А.

0,9 мм: 570 Вт и 2,6 А.

Тонкие провода отличаются солидной излучающей поверхностью. При использовании толстых версий превосходить мощь ИК, которую может пропускать стекло.

Тестирование

Готовое изделие ставится вертикально на не воспламеняющуюся поверхность. Подпирается термоустойчивым предметом. В изделие подаётся ток на 3 А. Для слежения за током применяется цифровой тестер.

Нужно проверка поведения стекла. Если оно за полчаса быстро сильно нагревается и трескается, оно не пригодно.

Через 1,5 часа идёт проверка мощности излучения. Расположите свои ладони параллельно по отношению к излучающим плоскостям. Дистанция от них – 15-17 см. Держать нужно минимум 3А мин. Затем 5-10 минут будет ощущать мягкое тепло. Если сразу ладони обжигаются, нужно уменьшить диаметр проволоки. Если и через 20 минут нет даже лёгкого тепла, нужен материал потолще.

Самодельный прибор из газовой горелки

Предложенным нами способом можно собрать не слишком мощный, но удобный, компактный, переносной газовый обогреватель. Такое устройство подойдет для обогрева небольших комнат, гаража, маленькой теплицы, подвала или палатки.

Для сборки конструкции используется газовая горелка-примус. Она применяется для приготовления пищи. Эта схема применима также при использовании цанговых клапанных баллонов.

Газовые горелки и плитки подключают к стальным или композитным газовым баллонам. Работают они от любой смеси сжиженных газов

Кроме горелки потребуется следующий подручный материал:

  • жестяной лист небольшой площади;
  • круглое металлическое сито;
  • заклепки.

Также нужны будут некоторые инструменты: электрическая дрель с маленьким сверлом, устройство для клепания и ножницы по металлу.

Эксплуатация самодельных газовых устройств требует от пользователя повышенного внимания к деталям. Безопасность пользователя напрямую зависит от того, соблюдается ли техника безопасности или нет

Сборка устройства осуществляется следующим образом. Сперва необходимо взять заранее приготовленный жестяной лист и приложить к нему сито. Сито нужно обвести маркером или строительным карандашом по окружности.

После этого откладывается сито и карандашом с линейкой на жести поверх окружности аккуратно дорисовываются прямоугольные ушки или так называемая развертка. Одно ушко должно быть в несколько длиннее оставшихся трех.

Затем нужно взять ножницы и аккуратно вырезать расчерченную заготовку

Важно вырезать детали так, чтобы на их поверхности не было неровностей

После того как круг вырежут из листа, его нужно прикрепить к горелке с помощью болтов. Для этого понадобится дрель, с помощью которой аккуратно просверливают ровные отверстия. Затем нужно подровнять просверленные отверстия и стереть остатки металла напильником или срезать (подточить) болгаркой.

В результате можно собрать обогреватель с вертикально или горизонтально расположенным баллончиком с газом. Это зависит от типа горелки и от желания собирателя

У полученной конструкции сверху нужно загнуть прямоугольные ушки и прикрепить металлическое сито. Основной задачей сита при работе обогревателя будет рассеивание тепла. Эту конструкцию можно усовершенствовать путем дополнительного использования сетки.

Первым делом из жестяного листа дополнительно вырезается еще один круг с ушками. Его размеры должны совпадать с размерами первой детали. Затем с помощью дрели необходимо просверлить отверстия в вырезанном круге, которые должны располагаться на небольшом расстоянии от края заготовки. После этого нужно вырезать небольшую полоску из сетки.

Вырезанная неширокая полоска прикрепляется над ситом к первому и к второму жестяному кругу за ушки с помощью наклепок. Ушки должны быть загнуты под углом 90 градусов. В итоге конструкция будет напоминать металлический цилиндр.

После изготовления своими руками такого газового обогревателя с использованием газовой горелки конструкцию необходимо проверить. Нужно убедиться в том, что ей можно безопасно пользоваться. Газовый баллончик подсоединяется к горелке, включается подача газа, зажигается горелка, и устройство начинает обогрев помещения.

С помощью шланга-переходника можно подключать такую горелку к большому газовому баллону. Тогда не придется дополнительно тратить время на замену и заправку емкости с газом. На баллоне обязательно должен быть установлен газовый редуктор, который защищает конструкцию от обратного движения газа и позволяет регулировать давление.

Подобными шлангами самодельного или заводского производства удобно переливать газ из одной емкости в другую, а также подключать обогреватель к источнику газа

Стоит помнить, что производители газовых баллончиков не рекомендуют использовать свою продукцию повторно и дозаправлять баллончики.

Применяя аналогичный подход можно сконструировать самодельный газовый обогреватель большего размера. Такие устройства будут напоминать уже газовые печки и могут питаться прямо от газовой трубы или крупного баллона. Естественно и мощности такой печи хватит для обогрева более крупного помещения.

Однако такие конструкции не так легко перемещать с одного места в другое, они занимают много пространства и часто требуют дополнительного сооружения дымохода и проведения вентиляционной системы.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
