Из чего состоит монитор

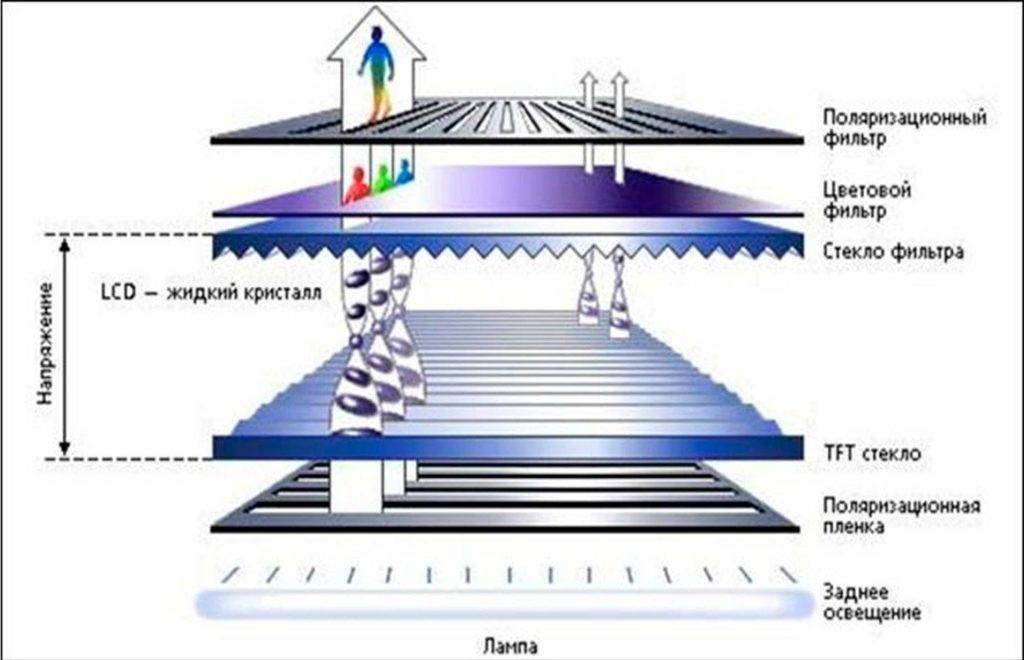

Как устроен LCD дисплей

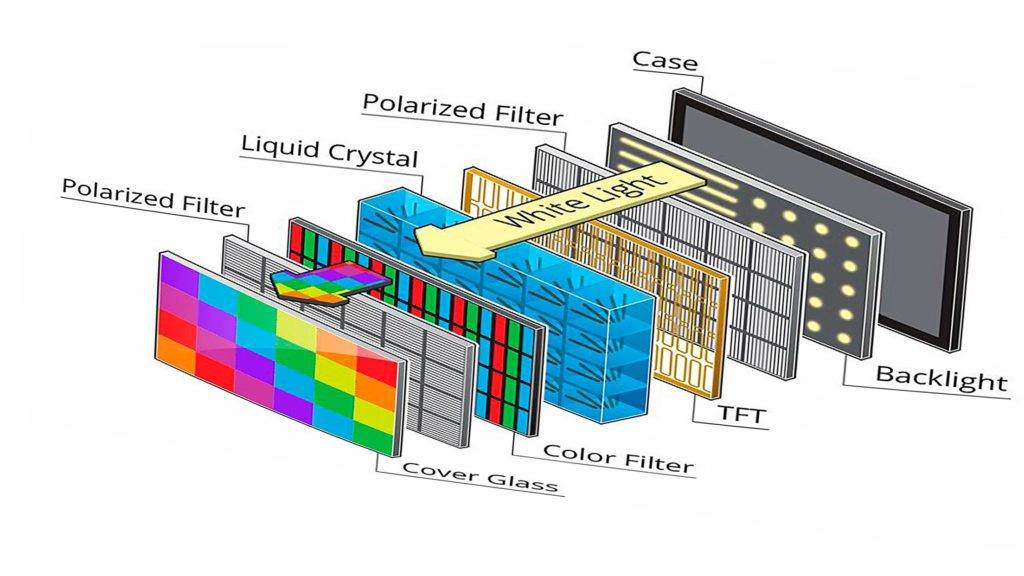

Устройство LCD дисплея напоминает собой сэндвич. То есть, различные слои наложены друг на друга. В основе лежат пластины из стекла или, редко, из пластика. А между этими пластинами находится «начинка»:

  • тонкоплёночный транзистор,
  • цветной фильтр, который содержит основные цвета (красный, зелёный и синий),
  • слой жидких кристаллов.

Источником света в LCD мониторах являются флуоресцентные лампы или светодиоды.

ЖК матрица

Основой LCD дисплея является матрица. ЖК матрица же состоит из различных слоёв:

  • рассеиватель света,
  • электроды,
  • стекло,
  • поляризаторы,
  • слой с жидкими кристаллами.

Изображение строится с помощью целого массива пикселей. Которые, в свою очередь, снабжены светодиодами красного, зелёного и синего цвета.

Пассивная матрица

Принцип работы пассивной матрицы состоит в том, что каждая строка и столбец дисплея имеет собственный драйвер. И этот драйвер быстро выполняет анализ сигнала для активации необходимых пикселей. Но в современных реалиях, при увеличении размеров монитора и параметров яркости, изготовление таких матриц становится затруднительным. Потому как приходится увеличивать мощность потока энергии через линию управления. И из-за этого светодиоды в таких дисплеях больше подвержены выгоранию.

Активная матрица

Этот вид матриц решает проблемы с потребляемой энергией за счёт внедрения TFT технологии. Тонкоплёночные транзисторы управляют током через светодиод. А значит, управляют и яркостью отдельного пикселя. В этом случае через матрицу может проходить и более слабый ток для понижения яркости экрана.

Таким образом, яркость, контрастность и отображение цвета на таких матрицах лучше. А потребляемая энергия меньше.

Модуль подсветки

Каждый LCD дисплей снабжён модулем подсветки, который и создаёт свет. Потому что, без дополнительного внутреннего свечения человеческий глаз попросту не распознает изображение.

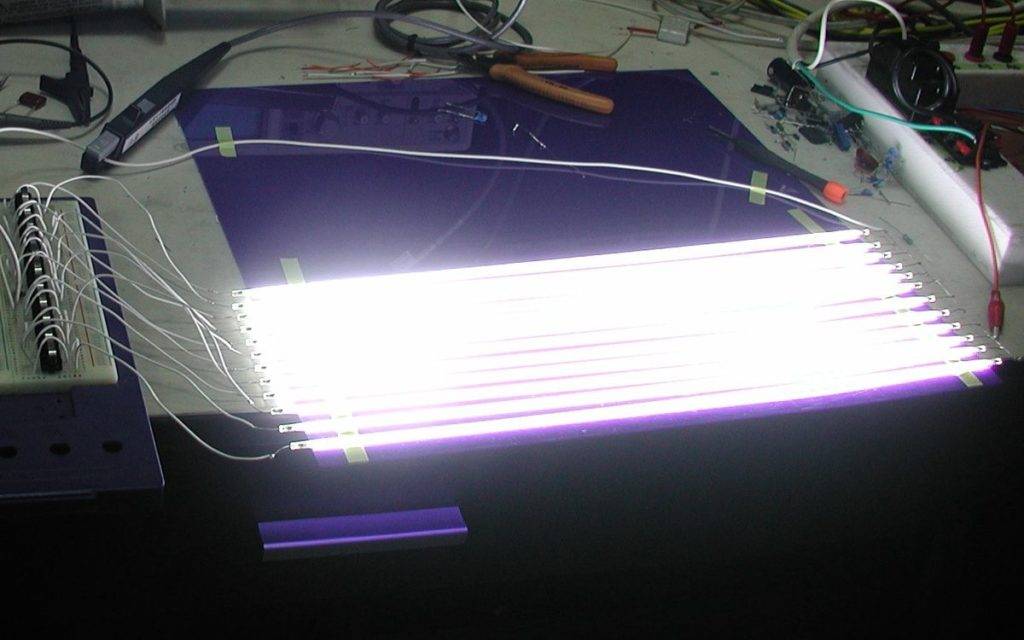

На базе флуоресцентных ламп

Такой тип подсветки позволяет получить различные цвета, в том числе и белый цвет экрана, который чаще всего используется в LCD дисплеях. Потребление электроэнергии при подсветке флуоресцентными лампами невелико. Однако для стабильной работы нужен источник переменного напряжения 80-100 В.

Дисплеи с такой подсветкой потребляют меньше энергии, но срок службы не так уж и велик.

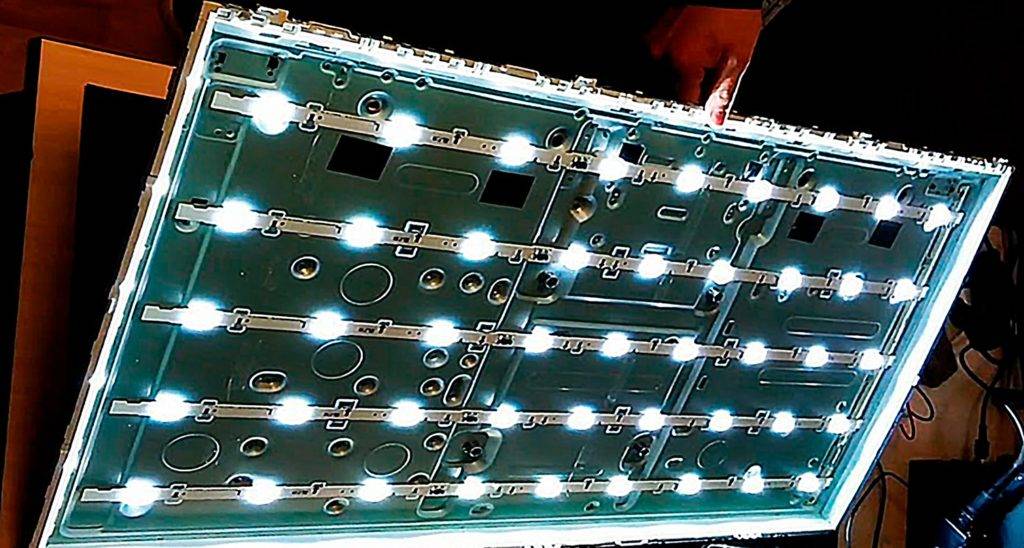

На базе светодиодов

В отличие от предыдущей схемы подсветки, светодиоды дают более продолжительный срок эксплуатации. А также большую яркость экрана. Такая подсветка может работать и без преобразователей. Но необходима установка токоограничительных транзисторов.

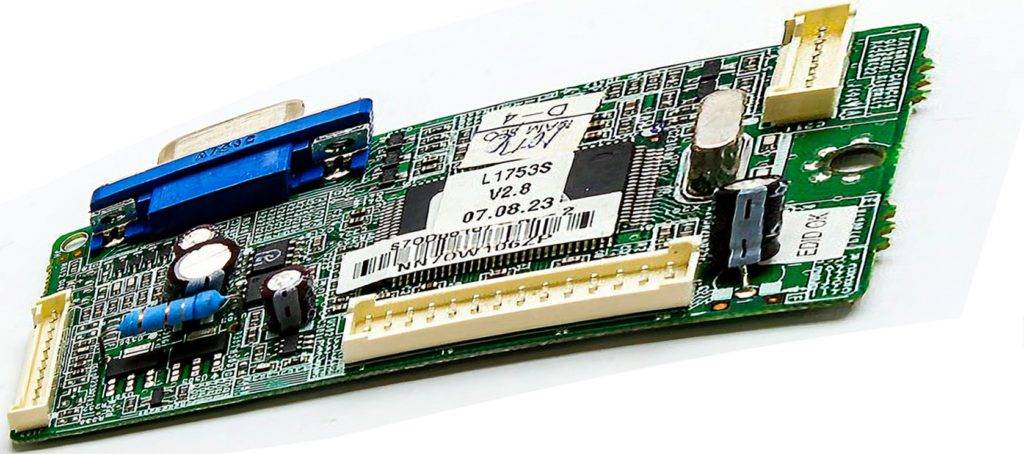

Модуль управления

Плата управления является важным узлом в устройстве дисплея.
Именно на этой плате располагается основная распиновка и два микропроцессора, отвечающие за функционирование монитора.

Первый микропроцессор это восьми битный микроконтроллер. Он отвечает за ряд простых, но очень нужных функций:

  • работа кнопочной панели,
  • включение и выключение монитора,
  • функционирование подсветки.

Для того чтобы настройки монитора не сбивались, к этому микроконтроллеру прилагается схема памяти.

Назначение второго микропроцессора куда обширней. Ведь он отвечает за обработку аналогового сигнала и подготовку его вывода на ЖК-панель.

Таким образом, плату управления можно назвать мозгом дисплея. Потому что всё управление ЖК дисплеем проходит именно в цифровом виде. Сигнал, проходящий с видеокарты, попадает сюда, после чего мы и получаем изображение.

Блок питания

Блок питания ЖК монитора служит для преобразования переменного сетевого напряжения — 220V в постоянное, но небольшой величины, от 4 до 12V.

Стоит отметить, что некоторые неисправности ЖК мониторов возникают именно из-за проблем с блоком питания. Потому как из-за сильных скачков напряжения транзисторы перегорают.

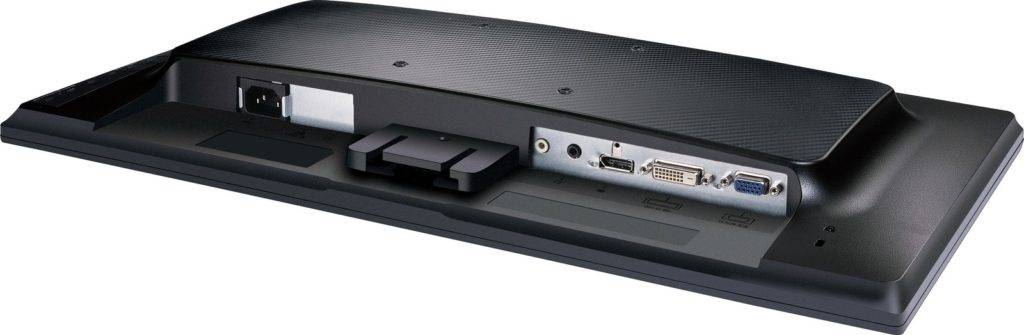

Корпус

Всё, что было перечислено выше, упаковано в корпус монитора. В плане характеристик корпуса всё зависит от фантазий разработчиков. Будь то форма или материал, из которого он изготовлен.

Интересной частью корпуса является панель управления монитором. В этой роли выступают как обычные механические кнопки, так и интерактивные иконки на самом экране. А также каждый монитор снабжён всей необходимой распиновкой. А некоторые даже разъёмами для аудиосистемы.

Как работает LCD-дисплей: Видео

4.1. Требуемая частота монитора для просмотра 3D

Для использования активных и поляризационных 3D очков используются LCD матрицы, имеющие частоту обновления экрана 120 Гц. Это необходимо для того, чтобы разделить изображения для каждого глаза, при этом частота для каждого глаза должна составлять не менее 60 Гц. Мониторы с частотой 120 Гц можно использовать и для обычных 2D фильмов или для игр. При этом плавность движений заметно лучше, нежели в мониторах с частотой 60 Гц.

Помимо этого, в таких мониторах используются специальные лампы или LED (светодиоды) подсветка, имеющая еще более высокую частоту мерцания, которая составляет около 480 Гц. Это в свою очередь существенно уменьшает нагрузку на органы зрения.

В современных мониторах можно встретить два метода реализации подсветки матрицы:

LED – светодиодная подсветка;Люминесцентные лампы.

Все крупные производители переходят на использование LED подсветки, так как она имеет значительные преимущества перед люминесцентными лампами. Они ярче, компактнее, экономичнее и позволяют достичь более равномерного распределения света.

Благодаря использованию новейших технологий ЖК-мониторы абсолютно не уступают своим прямым конкурентам – плазменным панелям, а в некоторых случаях даже превосходят их .

Монитор для работы с изображениями

И вот мы плавно переходим к профессиональным устройствам. Чуть ниже мы разберём игровые мониторы, ну а в самом конце – обычные устройства для непритязательного пользователя.

Итак, мы уже написали выше, что основное значение монитора – показать картинку как можно более близко к исходнику. То есть, с минимумом пост-обработки. Однако и это дисплеи делают очень по-разному. В конце-концов, даже то, какой будет исходная картинка, тоже зависит от монитора – ведь, операционная система подстраивает цветовой профиль под дисплей.

Калибровка специальным устройством – нормальная практика для «профессиональных» мониторов

В общем, мониторы для работы с изображениями, как правило, одни из самых дорогих. В среднем даже дороже игровых устройств. Для таких мониторов важнее не частота обновления экрана и даже не время отклика, а разрешение и качество матрицы.

Большинство «графических» мониторов построены на IPS-матрице, т.к. она позволяет и отобразить множество цветов, и хорошо подвержена калибровке, и при этом надёжна, то есть, долговечна. OLED из-за риска выгорания здесь не подходит, а TN-матрица обычно не справляется с точностью цветопередачи.

Монитор для работы с изображениями от компании Eizo

Также производители подобных устройств предлагают и дополнительные опции – в частности, популярным элементом мониторов для графики стала накладная рама. Эта рама предотвращает попадание света на экран сбоку и сверху, что минимизирует паразитные засветки, которые могут не только снизить читаемость дисплея, но и повлиять на восприятие оттенков.

Микропроцессор

Микропроцессором, который в различных источниках может обозначаться как CPU, MCU и MICOM, осуществляется общее управление монитором. Основными его функциями являются:

– формирование сигналов для включения и выключения задней подсветки;

– управление яркостью ламп задней подсветки;

– настройка режима работы скалера;

– формирование сигналов управляющих работой скалера;

– обработка и контроль входных синхросигналов HSYNC и VSYNC;

– определение режима работы монитора;

– определение типа входного интерфейса (D-SUB или DVI);

– обработка сигналов от лицевой панели управления.

Управляющая программа микропроцессора, как правило, находится в его внутреннем ПЗУ, т.е. эта программ “прошита” в микропроцессоре. Однако часть управляющего кода, и особенно различные данные и переменные хранятся во внешней энергонезависимой памяти, которая представляет собой электрически перепрограммируемое ПЗУ – EEPROM. Микропроцессор имеет прямой доступ к микросхемам EEPROM.

Микропроцессор, как правило, является 8-разрядным и работает на тактовых частотах порядка 12 – 24 МГц. Микропроцессор, на самом деле, является однокристальным микроконтроллером, в составе которого, кроме CPU имеются еще:

– многоцелевые цифровые порты ввода/вывода с программируемыми функциями;

– аналоговые входные порты и цифро-аналоговый преобразователь;

– тактовый генератор;

– ПЗУ;

– ОЗУ и другие элементы.

BNC

Коаксиальный радиочастотный разъем, который служит для соединения между собой разнообразного оборудования. Оборудован фиксатором байонетного типа и использует коаксиальный кабель диаметром до 8 мм, с волновым сопротивлением до 75 Ом.

Разъем широко используется для прокладки локальных сетей или, например, подключения спутниковой тарелки к ТВ тюнеру, однако в сфере передачи видеосигнала от видеокарты на монитор распространения фактически не получил.

Даже не стоит рассматривать такой вариант: вряд ли вам удастся найти современный монитор или графический адаптер, оборудованный таким портом.

Рис.2

Многие современные мониторы могут использоваться как USB-хаб, к которому могут подключаться различные USB устройства. Поэтому в составе монитора может появиться еще одна печатная плата, соответствующая USB-хабу, но наличие этой платы, естественно, является опциональным.

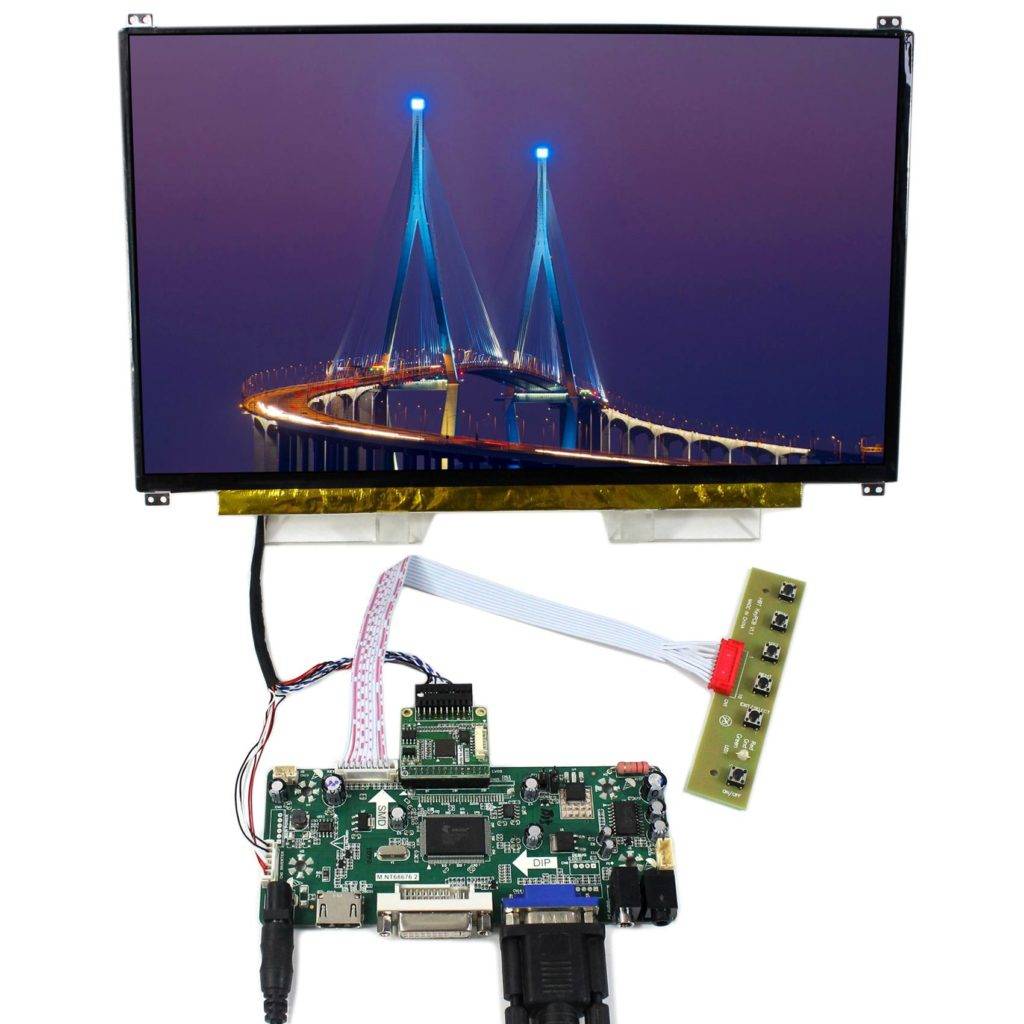

На основной плате управления располагаются микропроцессор монитора и скалер. Этой платой осуществляется обработка входных сигналов монитора и преобразование их в сигналы управления LCD-панелью. Именной этой платой во многом определяется качество изображения, воспроизводимого на экране монитора. Основное отличие моделей мониторов друг от друга заключается в конфигурации этой печатной платы, в типе установленных на ней микросхем и в их “прошивке”.

Плата лицевой панели управления представляет собой узкую печатную плату, на которой расположены только лишь кнопки и светодиод.

Плата источников питания (в документации LG ее обозначают, как LIPS), представляет собой комбинированный источник питания, который состоит из двух импульсных преобразователей: основного блока питания и инвертора задней подсветки. Этой платой формируются все основные напряжения, необходимые для работы и основной платы, и LCD-панели, а также формируется высоковольтное напряжение для ламп задней подсветки. Именно эта печатная плата дает наибольшее количество различных проблем и отказов LCD-мониторов.

Но существует и второй вариант компоновки, при котором кроме LCD-матрицы в мониторе имеется четыре печатные платы:

– основная плата управления и обработки сигналов (Main PCB);

– плата блока питания (Power PCB);

– плата инвертора задней подсветки (Back Light Inverter PCB);

– плата лицевой панели управления.

В данном варианте компоновки блок питания и инвертор задней подсветки представляют собой отдельные печатные платы (рис.3).

Apple и прочие

Первый компьютер Macintosh представлял собой монохромный 9‑дюймовый дисплей, способный воспроизводить растровую графику в черном и белом цветах. Размер изображения был всего 512х342 пикселей.За три года, которые компания потратила на разработку, она стала передовым брендом, выпускавшей прекрасные на тот момент мониторы, с точной цветопередачей и высокой резкостью.

Появление аддитивной цветовой модели RGB, позволило Apple, IBM и другим брендам совершить настоящий прорыв: теперь с помощью смешивания, можно было синтезировать на экране миллионы цветов. Разработчиком этой технологии считается компания Atari ST.

Со временем инженеры придумали, как избавиться от необходимости подключения отдельного вида мониторов для каждого типа адаптера. Монитор от компании MultiSync, динамически поддерживающий целый ряд резолюций, дал толчок к внедрению стандарта VGA.

Это произошло в 1987 году, но слоты такого стандарта, до сих пор, можно увидеть на бюджетных видеокартах.

В середине 90‑х годов большинство мониторов было бежевого цвета – как для ПК, так и для «Макинтошей». Эти недорогие VGA дисплеи могли обрабатывать целый спектр разрешений. Эксперименты с размерами мониторов, позволили создать устройства с диагональю до 21 дюйма, включая вертикально ориентированные.

История

Ранние электронные компьютеры были оснащены панелью лампочек, где состояние каждой конкретной лампочки указывало на состояние включения / выключения определенного бита регистра внутри компьютера. Это позволило инженерам, работающим с компьютером, контролировать внутреннее состояние машины, поэтому эта световая панель стала известна как «монитор». Поскольку ранние мониторы были способны отображать только очень ограниченный объем информации и были очень кратковременными, они редко рассматривались для вывода программ. Вместо этого основным устройством вывода был линейный принтер, в то время как монитор был ограничен отслеживанием работы программы.

Компьютерные мониторы ранее назывались устройствами визуального отображения ( VDU ), но к 1990-м годам этот термин в основном вышел из употребления.

Современные технологии TFT LCD

Для ЖК-мониторов основным элементом, определяющим качество изображения, является матрица TFT LCD. На сегодняшний день на рынке представлены три конкурирующие между собой базовые технологии ЖК-панелей и некоторое количество их разновидностей. Это Twisted Nematics (TN, раньше добавляли еще и +Film, однако сейчас других просто нет), In-Plane Shutter (IPS, S-IPS) и Vertical Alignment (VA, MVA, PVA). Не затрагивая технических особенностей данных технологий, которые широко обсуждаются на соответствующих технических сайтах в Интернете, остановимся лишь на их практических и рыночных аспектах.

a
б
в

ИС высокой интеграции (Display engine) семейства ADE3xxx от ST Microelectronics (a) под управлением восьмиразрядного микроконтроллера (б) и формирователи выходного сигнала (в) – вот и все устройства на плате управления ЖК-дисплеем

TN. Самый старый и дешевый в производстве тип матриц, для него же характерно минимальное время отклика, что и обусловило его широкое распространение. Большинство 17-дюймовых дисплеев и до 50% 19-дюймовых содержат именно матрицы TN. На этом, пожалуй, достоинства заканчиваются, и начинается длинный список недостатков.

Специфическая, «жесткая» цветопередача, весьма далекая от эталонной (а с появлением «сверхбыстрых» панелей она еще ухудшилась); клиппинг в светлых областях изображения; малые углы обзора, особенно вертикальный; невысокая контрастность. К тому же «битые» пикселы (dead pixels) на таких матрицах пропускают свет, поэтому на экране они будут видны в виде яркой синей, красной или зеленой точки.

Но все же, если вам нужен монитор с минимальным смазыванием движущегося изображения, пока именно TN остается наилучшим выбором. Однако не стоит забывать, что при этом он совершенно не подойдет для работы с графикой.

Узнать такие матрицы довольно легко по потемнению картинки при взгляде снизу и выцветанию, вплоть до инвертирования светлых областей при взгляде сверху.

IPS/S-IPS. Характеристики матриц, выполненных по данной технологии (разработанной компанией Hitachi), являют собой прямую противоположность таковым для TN. IPS имеет впечатляющий список достоинств. Это и отличная цветопередача, и широчайшие углы обзора, и хороший контраст (глубокий черный цвет). Но преуспеванию IPS на рынке мешают ее недостатки: сложность в производстве (как следствие, дороговизна) и большое время реакции матрицы.

IPS может быть идеальным выбором для задач, связанных с обработкой статического изображения. А вот комфортно играть в компьютерные игры, увы, не получится. Кроме того, на рынке до сих пор нет IPS-матриц с технологией overdrive (подробнее о ней ниже), поэтому мониторы с такими матрицами выбирают преимущественно профессионалы в области графики.

Узнать матрицы IPS также легко: если взглянуть под углом на включенный монитор с черной заливкой на экране, то черный цвет будет иметь фиолетовый оттенок.

MVA/PVA. Технология MVA (Multi-domain Vertical Alignment) разработана компанией Fujitsu в качестве компромиссной между IPS и TN. Достоинства таких матриц: отличные углы обзора, неплохая цветопередача, высокая контрастность; однако время отклика по-прежнему не может сравниться с соответствующим показателем у TN.

Samsung производит матрицы PVA (Pattern Vertical Alignment) и S-PVA, которые, грубо говоря, являются усовершенствованными вариантами MVA. Корейской компании удалось значительно улучшить контрастность, вплоть до рекордной 1000:1, а также с помощью технологии overdrive серьезно уменьшить время отклика – теперь на топовых моделях 19-дюймовых мониторов этого производителя вполне можно комфортно играть в динамичные компьютерные игры.

Если обобщить весь опыт тестирования ЖК-мониторов в нашей Тестовой лаборатории, то именно PVA-матрицы на сегодняшний день видятся нам как оптимальный компромисс между малым временем отклика TN и качественной цветопередачей IPS. Поэтому дисплеи, оборудованные такими матрицами, могут в наибольшей степени претендовать на звание универсальных.

Штатные средства Windows

Некоторые параметры монитора можно узнать с помощью базовых средств Виндовс 10, 8 или 7. Принципиальных отличий в названиях пунктов меню нет, так как изменения в этих версиях больше коснулись интерфейса, чем самой структуры ОСи.

Быстро определить модель своего монитора можно, перейдя на панель управления и выбрав пункт «Устройства и принтеры», где в числе прочих вы найдете и модель монитора. Бренд обычно указан на самом мониторе – фирменный логотип по центру ниже экрана.

Далее действуем по описанной выше схеме – ищем на сайтах соответствующей тематики интересующую нас информацию. Увы, точных характеристик в описании устройства здесь нет.

Узнать чуть больше, а также настроить некоторые параметры, можно с помощью утилиты ATI Catalyst Control Center или «Панель управления Nvidia» – в зависимости от чипа, установленного на вашей видеокарте.Дополнительная установка этих программ обычно не требуется – на ПК они инсталлируются одновременно с драйверами графического ускорителя. В соответствующих разделах можно посмотреть такие технические характеристики дисплея:

  • Текущее и максимальное разрешение;
  • Частоту покадровой развертки;
  • Ориентацию изображения;
  • Используемый для подключения порт;
  • Глубина передачи цвета и используемая цветовая схема;
  • Поддержка цифрового аудио монитором.

Конечно, это не все технические параметры, однако иногда и их вполне достаточно. Если же вам нужна полная информация по конкретному устройству, которой может не быть даже на сайте производителя, рекомендую переходить к следующему способу.

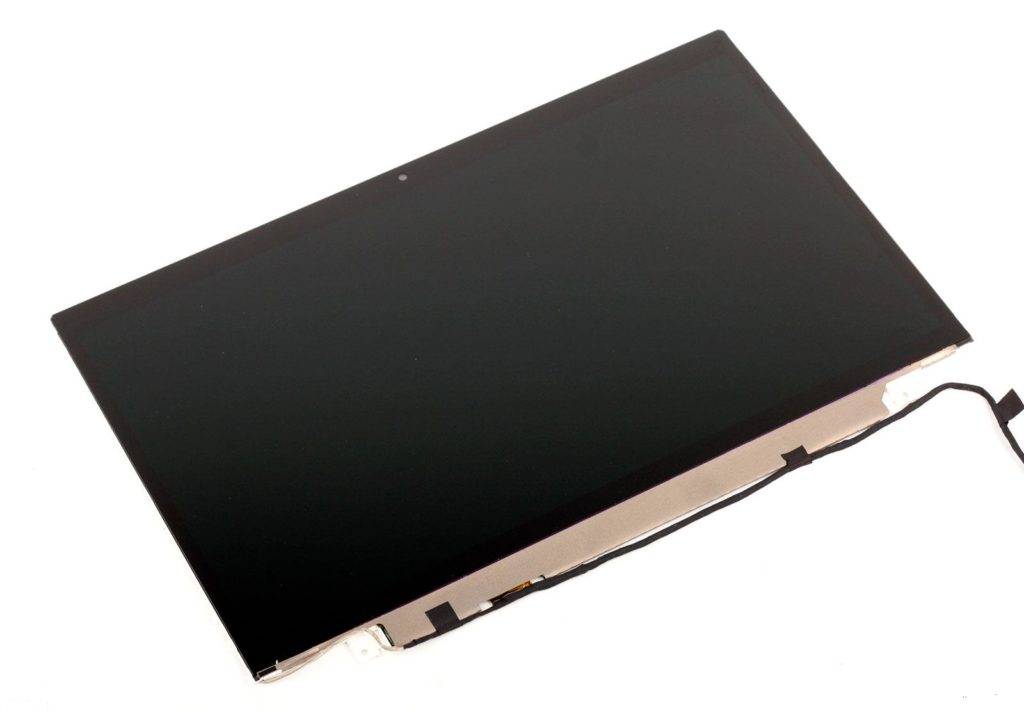

Жидкокристаллическая матрица

Представляет собой стеклянную пластину с жидкими кристалликами внутри. Как же работают ЖК-мониторы? Кристаллики меняют оттенки по схеме RGB: красный, зеленый, синий. Пассивная ЖК-матрица реагирует на электрические сигналы и отображает инфо на дисплее, активная (TFT) – имеет элементы управления оттенком и яркостью.

А как устроен ЖК-монитор? Он сконструирован из:

  • жидкокристаллической матрицы;
  • источника света для подсветки;
  • контактных проводков;
  • оболочки с рамкой из металла для придания жесткости изделию.

Далее подробнее о том, какие бывают ЖК-мониторы, а также о технологиях IPS и TN.

Виды мониторов

Мониторы можно классифицировать по разным признакам. Но обычно их разделяют по типам экрана. Рассмотрим основные технологии, используемые в их производстве.

Жидкокристаллический

На данный момент является доминирующим типом. Появились еще 90-х годах и вначале использовались только в ноутбуках, т.е. там был нужен меньший размер и низкое энергопотребление. Отличались высокой ценой.

Свою большую популярность обрели в нулевых годах, благодаря сериалам, фильмам, играм и переходу телевидения на HD разрешение.

ЭЛТ — CRT

Первые доступные мониторы появились благодаря этой технологии. Вначале их встраивали в корпус вместе с клавиатурой и другими компонентами системы в большом корпусе.

Только к концу 80-х годов появились цветные модели, которые смогли качественно отображать картинку в разрешении 1024 х 768 пикселей. Технология CRT довольно долго оставалась доминирующей на рынке и очень популярной, т.к. качество картинки и углы обзора в 180 градусов были для многих очевидным выбором. А ЖК такого на тот момент просто предложить не могли.

Органический светодиод

Относительно новая технология. Модели с OLED экранами. Более контрастная картинка, лучшие углы обзора, но для показа документов с ярким фоном или просто белым — требуют больше мощности. Имеют очень неприятную особенность — выгорание пикселей, что отталкивает многих от их покупки. Через несколько лет их использования от былого цвета не остается и следа. Но, это пока.

Интересно! Также есть и другие виды, но они не такие популярные и редко, где используются.

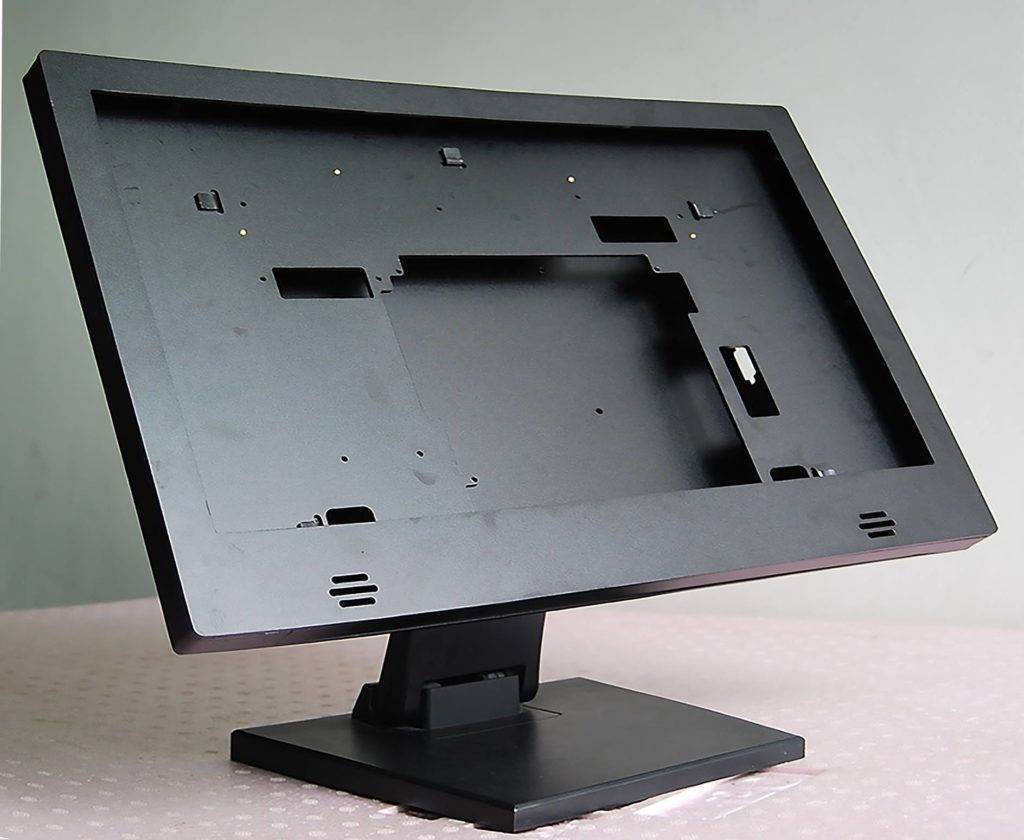

Корпус

Логично, что всю электронную начинку необходимо впихнуть в прочный корпус для ее сохранности. Тут уже прикладывают руку дизайнеры, назначение которых – создать привлекательный для потребителей девайс.

Именно внешний вид может стать решающим фактором при покупке монитора, ведь в большинстве случаев, в одном ценовом сегменте, дисплеи имеют одинаковые технические характеристики.

Вариантов реализации несколько: в «классическом» виде монитор покоится на подставке, которая должна обеспечивать необходимый угол наклона. Некоторые модели ставятся на рабочий стол прямо нижней кромкой, а сзади выдвигается специальный упор, не дающий устройству упасть.Кроме того, существует ряд моделей, с уже готовыми кронштейнами для крепления монитора на стене. На корпусе же крепятся слоты для подключения видеокарты и кабеля питания.

Что находится внутри ЖК монитора

Жидкокристаллический монитор состоит из пластикового корпуса, в котором установлены:

  • матрица;
  • подсветка;
  • блок питания;
  • модуль управления.

И каждая из вышеперечисленных деталей требует более детального рассмотрения.

Матрица

Матрица представляет собой главный элемент ЖК экранов. Она изготавливается из нескольких скрепленных стеклянных пластин. А между ними располагаются жидкие кристаллы. Благодаря такому прибору меняется угол преломления света.

Если в матрицу добавлен цветной фильтр, то она становится цветной. Каждый пиксель такой матрицы образуется из 3 точек. В данном случае, присутствует красная, зеленая и синяя. Все возможные цвета и оттенки образуются при активации этих 3 точек в нужной пропорции. Если активируются все 3 цвета одновременно, получается белый цвет.

Производители устанавливают в мониторы несколько видов матриц, которые отличаются по своим техническим характеристикам. И это приводит к изменению пользовательских показателей:

  1. TN. Этот вариант начали использовать первым. Его особенность состоит в том, что при воздействии электрического тока жидкие кристаллы закручиваются по спирали. Эти матрицы отличаются низкой ценой и быстрым откликом.
  2. IPS. Под воздействием тока кристаллы поворачиваются параллельно друг другу. Такие дисплеи дают полную передачу цвета и не искажают изображение под разными углами обзора.
  3. VA с разными модификациями. В таких устройствах жидкие кристаллы выравниваются по горизонтали. Из преимуществ называют возможность создания изогнутых мониторов.

Подсветка

Жидкокристаллические частицы способны преломлять свет в нужном направлении. Однако самостоятельно излучать свет они не способны. И чтобы добиться отражения лучей, этим частицам нужна дополнительная подсветка. Для достижения такого эффекта матрица закрепляется на корпусе, а позади нее устанавливается источник света. Это может быть:

  • газоразрядная лампа накаливания, в которой используется холодный катод (технология LCD);
  • светодиоды (это технология LED).

Блок питания

Функция блока питания заключается в том, чтобы принимать переменный ток из сети и преобразовывать его в постоянный. Эта деталь может чаще всего устанавливаться в корпусе монитора. Но существуют и такие модели экранов, где блок питания внешний. В последнем случае ремонт потребует меньше усилий.

Модуль управления

Сигнал, подаваемый видеоадаптером, поступает в модуль управления, где преобразовывается в последовательную цепочку сигналов. Это необходимо для осуществления покадровой развертки.

В большинстве случаев пользователь имеет доступ к настройкам, в результате чего изменяются параметры работы модуля. Список регулируемых показателей содержит контрастность, яркость, положение изображения и режим просмотра. В этом случае человек управляет показателями устройства для получения оптимальных пользовательских характеристик.

Корпус

Чтобы добиться целостности всех вышеперечисленных элементов компьютерного экрана, необходим корпус. Производители предлагают широкий ассортимент моделей, разница которых состоит в нескольких характеристиках:

  • внешний вид;
  • материал изготовления корпуса;
  • способ крепления к поверхности.

Экран может устанавливаться на горизонтальную поверхность. В этом случае возможно 2 варианта подставок в виде:

  • ножки (отличие такой подставки — возможность регулировать угол наклона);
  • упора (в этом случае экран устанавливается на стол нижней кромкой, а сзади выдвигается упор).

Существуют также мониторы с кронштейнами, благодаря которым осуществляется крепеж к стене.

Из каких материалов изготавливают корпус

В списке наиболее востребованных материалов для изготовления корпусов мониторов называют 2 вида пластика:

  1. Поликарбонат. Он обозначается как PC.
  2. Акрилонитрил бутадиен стирол. Этот тип материала обозначается более простой аббревиатурой ABC. Его отличительная черта — низкая стоимость. Однако срок эксплуатации у него невысокий.

Нередко можно встретить изделия, выполненные из комбинации этих 2 видов пластика. Кроме того, для повышения прочности и пожаробезопасности в материал добавляют различные примеси.

Клавиатура и тачпад


Клавиатура и тачпад ноутбука Тачпад представляет собой модифицированную альтернативу для классической компьютерной мыши с некоторыми особенностями работы. Если провести по нему обратной частью карандаша или ручки он не отреагирует на это. С чем это связано?

Плата клавиатуры в лэптопе тоже отличается по внутреннему строению от привычной периферии для системного блока. Если в стационарных компьютерах используется съемная деталь, состоящая из разных элементов, то в ноутбуках она является цельной платой, на которой нельзя поменять отдельные кнопки. От клавиатуры идут шлейфы, соединяющие ее с аппаратными узлами.

DDC- EEPROM

Все современные мониторы поддерживают технологию Plug&Play, которая предполагает передачу от монитора в сторону ПК паспортной и конфигурационной информации о мониторе. Для передачи этих данных используется последовательный интерфейс DDC, которому на интерфейсе соответствую сигналы DDC-DATA (DDC-SDA) и DDC-CLK (DDC-SCL). Сама паспортная информация хранится в еще одном EEPROM, который, практически, напрямую соединен с интерфейсным разъемом. В качестве EEPROM используются те же микросхемы 24C02, 24C04, 24C08, а также может использоваться и более специализированная – 24C21.

Что такое ЖК монитор

1.1. Принцип работы ЖК монитора

Для начала стоит разобраться, что же такое ЖК монитор. Для этого нужно понять, что такое LCD-дисплей. Как вы, наверное, уже догадались LCD это некое сокращение, полностью название имеет следующий вид – Liquid Crystal Display. В переводе на русский язык это означает жидкокристаллический дисплей. Таким образом, становится понятно, что ЖК и LCD – это одно и то же.

Данная технология построена на использовании специальных молекул жидких кристаллов, которые имеют уникальные свойства. Такие мониторы отличаются рядом неоспоримых преимуществ. Для того чтобы их понять стоит более детально разобрать принцип работы ЖК мониторов.
