Преимущества горизонтальных водонагревателей

Классификация

Различают две разновидности электрических бойлеров для нагрева воды:

  1. Прямоточный бойлер, вода нагревается, проходя через теплообменники, обладающие большой площадью. Такие аппараты более компактны и подают тепло сразу после включения в сеть. Однако они имеют большую удельную электрическую мощность и во многих случаях требовательны к подходящей к ним проводке и защитным устройствам.
  2. Накопительный — здесь используются нагреватели меньшей мощности (следовательно, потребляющие меньший ток). Нагрев воды происходит не в проходящем потоке, а в емкости (которая обязательно снабжается теплоизоляцией). Преимущество такого устройства не только в меньшем токе который проходит через электронагреватели, но и в том что они легко справляются с пиковыми (например утром когда вся семья принимает душ и умывается) расходами воды. Также при широко внедряющейся дифференцированной оплате за электроэнергию (в ночные часы киловатт стоит меньше), использование их оправдано по экономическим причинам — вода может нагреваться, когда электросчетчик считает по минимальному тарифу (в ночное время). К минусам накопительных электрических бойлеров можно отнести их значительные габариты. Если вам нужен такой нагреватель, обязательно разберитесь с логикой работы его систем управления. От этого, а также от качества тепловой изоляции его корпуса зависит — сколько потребляет электроэнергии бойлер.

Производители горизонтальных нагревателей воды

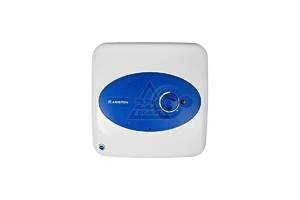

Аристон (Италия). У этой компании налажен выпуск приборов с баками 10 – 150 л. Их средняя мощь: 1,5 – 2,5 кВт. Сфера применения – бытовая. Виды контроля: механический или электронный. Ценовой диапазон: 7000 – 14 000 руб.

Электролюкс (Швеция). Налажен выпуск моделей с ёмкостями 10 – 125 л. Для изготовления баков применяется аустенитная сталь. В некоторых версиях устроены сухие ТЭНы. Сфера использования – бытовая. Ценовой спектр: 5000 – 22 000 руб.

Термекс (Италия). У этого производителя внушительный модельный ряд. Есть версии с самыми популярными покрытиями бака (нержавейка, эмаль, стеклофарфор). Объёмы: 10 – 150 л. Другие достоинства продукции:

  • приборами можно управлять вручную и электронным способом,
  • наличие многоуровневой обороны,
  • реализованы новаторские конструкционные замыслы

Ценовой диапазон: 5600 – 15 000 руб.

Какой бойлер выбрать

Разновидности

Горизонтальные электрические бойлеры для воды, как и вертикальные, бывают разных видов. Прежде всего они различаются типом ТЭНов на следующие виды:

Тип нагревательного элементаОсобенности
СухойВ этом случае ТЭН не контактирует с водой.

Это дает следующие преимущества:

  • более высокий срок службы, так как на нагревательном элементе не скапливается накипь. Правда, емкость время от времени все равно необходимо промывать. В одной из статей на нашем я подробно рассказывал как это делается;
  • исключена вероятность попадания электрического ток в воду.

Недостатком сухих ТЭНов является то, что они дольше нагревают воду.

МокрыйДанная конструкция является традиционной, при которой ТЭН непосредственно контактирует с водой. Основным достоинством таких моделей является то, что они быстро нагревают воду.

В то же время их необходимо довольно часто очищать от накипи, иначе нагревательный элемент выходит из строя.

Кроме того, еще одним важным различием бойлеров является тип подключения. По этому параметру они делятся также на два вида:

Тип бойлераОсобенности
ОткрытыйЛегко устанавливаются, так как не требуют подключения к стояку. Такие водонагреватели предназначены для одной-двух точек водозабора. Как правило, их используют на дачах.
ЗакрытыйПодключаются к стояку, в результате чего способны обеспечить горячей водой весь дом или квартиру.

Устройство бойлера косвенного нагрева

Бойлеры косвенного нагрева

Отдельно следует сказать о горизонтальных бойлерах косвенного нагрева. Эти устройства подключаются к системе отопления и имеют внутри специальный теплообменник. Таким образом, теплоноситель, проходя через теплообменник, нагревает воду.

В результате можно выделить следующие достоинства такого устройства:

  • , чем обеспечивается существенная экономия энергии;
  • теплоноситель не контактирует с нагреваемой водой, соответственно, она не загрязняется. Кроме того, в качестве теплоносителя можно использовать антифриз;
  • в большинстве моделей имеется возможность переключать режим работы на подогрев воды электрическим ТЭНом, в результате чего косвенный режим является дополнительной функцией, которую можно использовать лишь в холодное время года.

Конечно, цена бойлера с функцией косвенного нагрева более высокая, однако, со временем устройство себя окупает. Ниже подробней ознакомимся с ценами на различные модели бойлеров, которые в настоящее время предлагаются на отечественном рынке.

На фото – бойлер косвенного нагрева ОКСV 200 NTR

Стоимость бойлеров

Итак, со стоимостью некоторых моделей вы можете ознакомиться из таблицы ниже:

МодельСтоимость в рублях
ОКСV 200 NTR 200 л (косвенного нагрева)33 800
Sunsystem 200л (косвенного нагрева)57 200
DRAZICE ОКСV 125л (с сухим термоэлементом)22 800
РЕАЛТЕРМО 80л (с мокрым термоэлементом)8 300
THERMEX ER 80л (с мокрым термоэлементом)10 400
Thermex IF 80 H (плоский с мокрым термоэлементом и дисплеем)23 810
Elsotherm CH50T (плоский с мокрым термоэлементом и дисплеем)12 600

Бойлер Elsotherm CH50T

Вот, пожалуй, и вся основная информация относительно горизонтальных бойлеров. Что касается выбора, то какая-либо инструкция отсутствует, так как ориентироваться следует на собственные потребности и финансовые возможности.

Какие бывают виды бойлеров?

Существует несколько разновидностей водонагревателей в зависимости от принципа работы и основных энергоносителей: газовые и электрические, накопительные и проточные, комбинированные, косвенного нагрева.

Их распространение в той или иной стране определяется природными ресурсами. Например, в России, имеющей большие запасы газа, до сегодняшнего дня востребованы газовые бойлеры косвенного нагрева. А Германия не только опередила другие страны в электрификации каждого дома, но и первой начала производство электрических бойлеров. В любой стране большим спросом пользуются комбинированные водонагреватели, они позволяют с максимальным эффектом использовать ресурсы.

Проточный

Проточный электрический водонагреватель

Конструктивно проточный водонагреватель представляет собой небольшой короб, внутри которого находится электрический ТЭН. В зависимости от принципа действия (безнапорный или напорный) его устанавливают либо в том месте, где нужна горячая вода (мойка на кухне, душ в ванной), либо врезают непосредственно в стояк водопровода. В нем количество горячей воды не ограничено в отличие от накопительного бойлера. Но температура воды будет зависеть от мощности самого устройства, и от напора (при увеличении напора температура снижается).

Существует вариант проточного водонагревателя, работающий от газа. Это всем известные еще с советских времен газовые колонки.

Прямого нагрева

Основным отличием прямого нагрева от косвенного является независимость от источника теплоснабжения. При этом тепловая энергия передаётся непосредственно на нагреваемую жидкость благодаря нагревательному элементу, расположенному внутри или в специальной камере снизу. Функционировать аппараты прямого нагрева могут как на газу, так и от электросети.

В электрическом бойлере роль нагревательного элемента играет ТЭН. Он может контактировать непосредственно с жидкостью, ИА также размещаться в керамической или стеклянной трубке, поэтому их подразделяют на сухие и мокрые модели.

Есть у таких устройств и существенный минус — необходимо выделить отдельный дымоход для отвода отходов, а это порой невозможно. Главный нагревательный элемент в газовых бойлерах выполняет горелка, расположенная непосредственно под ёмкостью с водой, в специально отведённой камере сгорания. От неё через весь бак бойлера идёт труба для отвода отходов горения.

Косвенного нагрева

Эти водонагреватели тепловую энергию самостоятельно не производят. Их принцип действия построен на использовании тепла из отопительной системы. Преимущество бойлеров косвенного нагрева в отсутствии дополнительных затрат. Работает отопительная система квартиры или дома, и как бы вскользь (словно побочным эффектом) нагревается вода в бойлере. Через его змеевик пропущен теплоноситель из основного контура.

Такой способ подогрева воды считается наиболее экономным.

Комбинированного нагрева

Комбинированный бойлер

Эта разновидность бойлеров признана наиболее перспективной. При необходимости можно перейти от одного варианта подогрева к другому, так как комбинированное устройство совмещает в себе два типа нагревательных элементов. Например, нагрев воды может происходить за счет электрического ТЭНа или от используемой энергии газового котла. То есть зимой горячую воду получают путем косвенного нагрева, а летом от электрической энергии.

Накопительный

Бойлер накопительный является наиболее распространенным вариантом для подогрева воды. Его отличие от проточных моделей в заблаговременном нагревании. Существует два вида накопительных бойлеров: электрические и газовые (в одном источником тепла служит ТЭН, во втором – газовая горелка).

Конструктивное исполнение и принцип работы у них практически одинаков. Разница лишь в том, что накопительный газовый бойлер помимо установленной внизу газовой горелки имеет еще патрубок дымохода вверху. Монтаж газовых водонагревателей связан с определенными проблемами. Во-первых, нужен полноценный дымоход в доме. Во-вторых, подключение газоиспользующих установок всегда сопровождается сложностями в оформлении документации.

Устройство газового накопительного бойлера

Поэтому самое большое распространение получили накопительные электрические бойлеры. Их характеристики, преимущества и недостатки, устройство и принцип действия рассмотрены ниже.

Основные виды поломок и как их избежать

К наиболее частым причинам возникновения поломок горизонтальных водонагревателей относятся:

  • Скопление накипи. Проблема возникает при наполнении резервуара жесткой или ржавой водой. Однако не стоит путать накипь с окислением. Реакция окисления вызвана наличием в воде кислорода. Магниевые аноды принимают на себя окисление, не давая разъедать ТЭН и стенки бойлера.
  • Засорение. Возникает, когда в устройстве засорился или отсутствует фильтр. Он является очень важным элементом для обеспечения бесперебойной работы всей системы.
  • Проблемы с электроснабжением. При отключении электроэнергии плоский электрический водонагреватель не способен выполнять свои эксплуатационные функции в связи с отсутствием источника питания энергии.

Кроме того, появление необъяснимых шумов или сбоев в работе бойлера на первых этапах эксплуатации может быть вызвано его неправильной установкой или подключением.

Чтобы предотвратить возникновение указанных неисправностей, нужно правильно пользоваться устройством и проводить его регулярную очистку. Большинство поломок происходит именно вследствие образования засоров и накипи, поэтому такая чистка является спасительной для водонагревателя.

Не помешает проверить и работу системы подачи электрической энергии на предмет наличия возможных неисправностей с привлечением профильного специалиста.

Если же все-таки приходится самостоятельно производить монтажные работы, то нужно четко следовать инструкции и правилам безопасности.

Разновидности водонагревателей

Проточный водонагреватель

Сразу скажем, что от возможности использования проточника в современной квартире следует сразу отказаться, так как не сложно вспомнить тот факт, что еще в далеком прошлом уже использовались газовые водонагреватели, мощность которых была не менее 25 кВт. Глядя на эту цифру, можно с уверенностью сказать, что получить такую мощность от электрической сети в современных квартирах, мягко говоря, сложно. Поэтому сегодня предпочтение отдается накопителям, которые получили широкое распространение.

Подключение проточного водонагревателя

Внимательно будьте к подключениям труб. На водонагревателе есть специальные муфточки и заглушки разных цветов, для удобства ориентировки подключения. Холодная водя подключается к синему штуцеру. Выход из горячей воды из водонагревателя с красной муфтой и заглушкой.

Накопительный водонагреватель

Модели водонагревателей накопительного типа устанавливаются в санузлах современных квартир и поэтому существуют определенные требования к их габаритам и внешнему виду, так как устройство должно выглядеть эстетично и вписываться в интерьер ванной комнаты. По этой причине производители чаще всего ограничиваются емкостью бака не превышающей 100 литров. Если использовать бак объемом более 100 литров, то его сложно будет разместить в санузле, однако это дало бы дополнительный комфорт в том случае, когда речь идет большой семье, где имеется потребность в большом объеме горячей воды. Но следует учитывать тот факт, что водонагреватель активно используется лишь 2-3 летних месяца, когда ведутся работы с трубопроводами горячей воды центральной системы водоснабжения и поэтому некоторые не хотят устанавливать даже те баки, объем которых равен 100 литрам.

Горизонтальный водонагреватель

Водонагреватели горизонтального типа были созданы для экономии свободного места в квартире, однако сразу отметим, что данный тип устройств стоит дороже своих аналогов, устанавливаемых вертикально. Но есть и преимущества горизонтального расположения: такое устройство можно разместить под потолком и оно не будет никому мешать, при этом, не занимая полезной площади. Есть и недостаток представленного водонагревателя – это очень малое расстояние между подающим холодную воду трубопроводом и тем, через который производится отбор нагретой воды.

Еще одной особенностью горизонтальных водонагревателей является максимальный объем бака, равный 50 литрам. Это объясняется особенностью расположения ТЭНа, ведь он находится в одной из боковых частей прибора. Надо сказать, что для большой семьи объема в 50 литров будет недостаточно и это становится причиной того, что от такого типа оборудования часто отказываются покупатели.

Вертикальные водонагреватели

Во время интенсивного использования устройства слои, в которых расположена горячая и холодная вода, смешиваются, что становится причиной падения температуры выходной струи. Хотя вода должна смешиваться только в смесителе, который расположен в ванной комнате. Практика показывает, что недостаточная температура нагретой воды очень часто ощущается, что доставляет определенный дискомфорт. Особенно это заметно в момент начала использования, так как чувствуется падение температуры воды и приходится производить повторную настройку. К сожалению, устранение этого недостатка практически невозможно. В случаях с вертикальными нагревателями описанный недостаток исключен, так как трубопроводы находятся на различных уровнях, а расстояние между ними достаточно велико, что приводит к смешению воды на более низком уровне относительно места, откуда производится отбор воды. Поэтому наблюдается стабильность температуры нагретой воды и отсутствует какой-либо дискомфорт.

Выбор накопительного водонагревателя

Перед совершением покупки водонагревателя следует определиться с необходимой мощностью нагрева и объемом бака. К этому вопросу следует подойти тщательно, так как неверная оценка необходимых параметров может привести к серьезным трудностям в процессе эксплуатации и перечеркнуть все положительные эмоции от приобретения.

Поможет сделать правильный выбор следующий алгоритм:

Если от водонагревателя планируется запитать несколько точек водоразбора в доме, нужно подсчитать суммарный расход на всех точках. При необходимости обеспечения водой только ванной комнаты расчет становится проще. Из практики известно, что средний расход воды в смесителе над раковиной составляет порядка 3 литров в минуту. В зависимости от необходимого напора, расход воды в душе может составлять от 3 до 6 литров в минуту.
Далее необходимо произвести предварительную оценку времени пользования смесителем над раковиной, а также продолжительности и частоты использования душа

Для упрощения расчетов следует принять во внимание, что чаще всего за один сеанс приема душа расходуется от 10 до 40 литров воды. Условно половину этого объема можно отвести на горячую воду, оставшаяся половина приходится на холодную

Можно посоветовать взять емкость известного объема и включить душ с устраивающим напором воды на время, которое предполагается потратить на одну водную процедуру. С помощью емкости можно рассчитать, сколько воды будет потрачено. Половину потраченного объема можно принять за необходимый объем бака водонагревателя.
На заключительном этапе следует рассмотреть индивидуальные привычки всех жильцов и окончательно определиться с оптимальным объемом бака и мощностью нагревателя. Разумеется, расчеты будут в большой степени условными и приблизительными. Не следует забывать, что наибольшее потребление горячей воды приходится на утро и вечер, а также обеденное время.

Стоит отметить, что при увеличенной потребности в горячей воде даже компактный водонагреватель может обеспечить высокие эксплуатационные показатели при условии оптимально подобранной мощности нагревательного элемента.

Приведем также общий список характеристик, которые следует учитывать при выборе качественной модели:

  • наличие устройства защитного отключения;
  • функция защиты от перегрева;
  • материал бака (предпочтение стоит отдавать нержавеющей стали);
  • антикоррозионное покрытие нагревательного элемента;
  • улучшенная теплоизоляция из экологически безопасного материала;
  • функция экономии электроэнергии.

Не последнее значение имеет также известность производителя, гарантирующая наличие собственных сервисных центров.

https://youtube.com/watch?v=s5wQiEa7x1o

Какой стальной бак водонагревателя надежнее — из нержавейки или эмалированный?

В процессе эксплуатации водонагревателя стенки стального бака, а соответственно, и нанесенная на них эмаль испытывают постоянные деформации растяжения/сжатия. Поэтому все усилия разработчиков направлены на то, чтобы приблизить эластичность покрытия к свойствам металла и обеспечить надежную адгезию эмали к поверхности стали. Обычно эмалированный бак служит не менее 8-10 лет. Опасные участки бака из нержавейки — зоны сварных швов и верхняя часть бака, где температура наиболее высока. Если качество стали и сварных швов соответствует заявленному производителем, то такой бак прослужит более 5-7 лет.

В качестве дополнения к ответу можно привести статистические данные последних лет. В Европе лучше продаются водонагреватели с эмалированными баками, и никто не жалуется на срок их службы. Там модели из нержавеющей стали стоят значительно дороже эмалированных. У нас же как раз растет число продаж нагревателей с баками из нержавейки.

Какова конструкция бака водонагревателя?

Бак бывает сварным из стального листа, из меди или литым из пластика. Давление в нем может достигать 6 атм. Пластиковый бак ставят в безнапорные накопительные и безнапорные проточные водонагреватели емкостью не более 30 л. Медный бак обладает высокой коррозионной стойкостью. Водонагреватель с таким баком не нуждается в смене анода, его можно ремонтировать, но он очень дорогой. Поэтому наибольшее распространение получили стальные изделия.

Чтобы накопительный водонагреватель функционировал не менее 5-7 лет, используют углеродистую сталь толщиной от 2 мм (изнутри на стенки бака наносят покрытие для защиты от коррозии) или дорогую нержавейку, естественно, без покрытия. На сегодняшний день применяют следующие типы покрытий: эмаль, титановую эмаль, стеклокерамику причем технологии их нанесения несколько отличаются. Но в любом случае для создания надежного защитного слоя важны качественная стальная поверхность бака и однородная структура эмали. Если в эмали образуется трещина, то такой бак отремонтировать нельзя.

Что касается нержавейки, то главное требование предъявляется к качеству сварного шва, которое во многом определяет срок эксплуатации водонагревателя.

Схема электрического накопительного водонагревателя:

1. Эмалированный бак 2. Теплоизоляция 3. Забор воды 4. Магниевый анод 5. ТЭН 6. Подача воды

Форма водонагревателя

В зависимости от формы хранения котлы бывают: цилиндрические и квадратные (плоские).

Цилиндрический

Большинство, выбирая водонагреватель для квартиры, останавливаются на моделях цилиндрической формы для вертикального размещения.

У них есть такие преимущества:

  • Устройства компактны и не занимают много места;
  • Цилиндрическая форма имеет максимальную площадь контакта.

К недостаткам тонких агрегатов можно отнести

то, что некоторые производители, чтобы увеличить объем внутреннего резервуара без увеличения внешнего диаметра, уменьшают слой теплоизоляции. В результате жидкость в баке охлаждается быстрее, и устройство вынуждено включаться чаще.

Существуют также узкие устройства, в форме приплюснутого цилиндра, так называемые slim-водонагреватели (от английского «slim» — тонкий). Они отличаются по диаметру (от 38 см и меньше) от стандартных единиц, которые имеют окружность 45-52 см. В то же время, чтобы увеличить вместимость, производитель увеличил их высоту.

Слим-агрегат очень удобен в небольших квартирах старой постройки, где очень тесные ванные комнаты и ограниченное пространство на кухне. Этот параметр является убедительным для выбора небольшого электрического водонагревателя для такой квартиры.

Он может работать с той же эффективностью, что и стандартный, и имеет такую же вместимость благодаря преобразованию полезного пространства в высоту.

Прямоугольный (плоский)

Модели плоской (прямоугольной, квадратной) формы не отличаются по производительности от цилиндрических.

Накопительный водонагреватель плоской формы занимает мало места, имеет приятный дизайн, хорошо вписывается в интерьер.

Поскольку такие устройства прячутся в шкафах на кухне или в ванной, вы можете легко выбрать необходимую толщину устройства.

Существуют также модели для горизонтального размещения..Такое размещение позволяет максимально эффективно использовать свободное пространство, если оно ограничено небольшой комнатой.

Стоимость таких водонагревателей выше, чем вертикальных.
