Устройство и принцип действия проточного водонагревателя

Рейтинг известных производителей

Основные критерии, по которым происходит оценка продукции известных производителей – качество, гарантийный срок, стандартные функции, наличие дополнительных опций, разнообразие моделей.

Цену изделий можно не учитывать, так как у каждого производителя есть линейки низкой, средней и высокой ценовой категории.

Место #1 — Stiebel Eltron

Немецкая компания Stiebel Eltron, производящая безупречную технику с гарантией 3 года. Известна выпуском мощных напорных водонагревателей с комплектом дополнительных функций. Легкий монтаж и легкость в управлении, множество удобных режимов, регулировка температуры и напора – выдающиеся качества плюс немецкая надежность.

Модель Stiebel Eltron DHB-E 13 SLi для установки на стену. Мощность – 13 кВт, степень защиты IP 25, электронное управление, функция аварийного отключения

Место #2 — AEG

Немецкий производитель AEG, зарекомендовавший себя отличным качеством продукции. Приборы служат долго и попадают в сервисные центры для ремонта крайне редко.

В России стала популярной линейка однофазных устройств из серии «мини», компактных и экономичных.

Проточный водонагреватель AEG MTD 570 лаконичного дизайна. Мощность 5,7 кВт; производительность – 2,9 л/мин; с помощью гидравлического управления производится регулировка температуры

Место #3 — Electrolux

Шведская компания Electrolux, известная разнообразием моделей среднего ценового сегмента.

Компактные, но достаточно мощные устройства дешевле немецких аналогов за счет использования в конструкции менее надежных материалов. Большая часть изделий производится в Китае.

Проточная модель Electrolux NPX6 Aquatronic мощностью 5,7 кВт с электронно-механическим управлением. Оснащена автоматической функцией включения/выключения, максимальная температура нагрева – +50 °C

Место #4 — Atmor

Израильская марка Atmor, выпускающая бюджетные устройства для дома и дачи. Компактные приборы с механическим управлением имеют несколько режимов работы, хорошо отлаженную автоматику и защиту от перегрева.

Модель Atmor Basic для душа. Имеет три режима работы – с мощностью нагрева 2/3/5 кВт, присутствует регулировка температуры (максимальная – +50 °C), индикация, в комплекте крепежный набор и душевая насадка с гибким шлангом

Место #5 — Timberk

Шведская компания Timberk, производящая несколько серий недорогих проточных водонагревателей. Популярны линейки Primalux и Watermaster. Устройства не требовательны к давлению воды, обладают компактными размерами и современным дизайном.

Модель Timberk Primalux WHEL-7 мощностью 6,5 кВт, предназначенная для душа. Производительность – 4,5 л/мин; класс водозащиты – IPX4; имеет три ступени мощности и фильтр тонкой очистки

Факторы выбора водонагревателя

Если вы уже точно решили, что проточный водонагреватель вас полностью вас устраивает, необходимо определиться с нужной моделью.

Для этого постарайтесь уточнить желаемые характеристики прибора, то есть проанализируйте следующую информацию:

• количество постоянно проживающих людей;
• максимальный объем расхода воды при одновременном включении всех точек водоразбора;
• общее число всех точек водоразбора;
• желательная максимальная температура нагрева;

Сбор данных поможет рассчитать мощность оборудования. При этом лучше опираться на информацию, предоставленную производителем. Если к даче подведен газ, то стоит задуматься о подключении газовой колонки, а если вы постоянно проживаете в доме, то газового котла.

График расчета данных повышения температуры для проточного напорного водонагревателя AEG RMC при температуре водопроводной воды + 10 ºС и напряжении 220 В

В жилых домах этажностью свыше пяти установка газового оборудования категорически запрещена. В этом случае выбор предопределен – покупать нужно электрический водонагреватель. Он “спасет” во время сезонных отключений горячей воды.

Отдать предпочтение электрическим вариантам оборудования, осуществляющего подготовку санитарной воды, придется владельцам частных домов, не имеющих возможности подключиться к системам с магистральным газом. Это в случае, если не планируется использовать баллонный газ или устанавливать газгольдер.

Для самостоятельного монтажа также важна степень сложности установки, стоимость прибора, начальная комплектация, возможность быстрого ремонта и наличие запчастей, условия гарантийного обслуживания и гарантийный срок.

Если продавец предлагает услуги по монтажу – рассмотрите и этот вариант, особенно при покупке электрической напорной модели или газовой колонки.

Дополнительно с аргументами выбора проточного водонагревателя ознакомит другая статья, которую мы рекомендуем к прочтению.

Разновидности камер сгорания

Камеры сгорания бывают двух типов:

• Открытую или атмосферную камеру производители чаще всего устанавливают на водогрейных колонках из-за простоты и дешевизны конструкции. Циркуляция воздуха, требуемого для поддержания горения, поступает внутрь камеры естественным путем.
• В закрытую камеру воздух нагнетают вентилятором. Такие газовые колонки называются турбинированными.

Создание принудительной тяги позволяет работать водонагревателю при любых условиях. Агрегат с открытой камерой не разожжется, если отсутствует тяга. Подобная неприятность наблюдается при плохих погодных условиях, когда ветер задувает в дымоход.

Принцип действия и отличия от накопительного водонагревателя

Конструкция проточного электрического водонагревателя не отличается сложностью.

В корпусе устройства заключен небольшой резервуар, внутри которого установлен один или несколько нагревательных элементов. Проточная вода из системы водоснабжения поступает в резервуар прибора, где и нагревается посредством контакта с нагревательным элементом прибора. Далее, уже нагретая жидкость может подаваться непосредственно в кран или по внутриквартирной системе водоснабжения к точкам водоразбора.

Ппроточный водонагреватель

В современном водогрейном оборудовании применяются нагревательные элементы трех типов.

ТЭН

Металлическая трубка, заполненная теплопроводящим электроизолирующим материалом, по центру которой проходит токопроводящая спираль.

Достоинства: простая процедура замены в случае выхода из строя.

Недостатки: быстрое образование «накипи».

Неизолированная спираль

Спираль из нихрома, кантала, фехрома и пр.

Достоинства: на поверхности спирали практически не появляются твердые отложения.

Недостатки: высокая чувствительность к воздушным пробкам.

Индукционный нагреватель

Это нагреватель, состоящий из влагозащищенной катушки и стального сердечника.

Достоинства: быстрый нагрев, высокий КПД.

Недостатки: внушительная стоимость.

Для контроля за температурой нагрева в проточном водогрейном оборудовании используется различные КиП приборы и автоматические системы безопасности, задача которых не допустить нагрева жидкости выше заданного значения, предотвратить закипание, «сухое» включение нагревательного элемента, создание аварийных ситуаций.

Устройство проточного водонагревателя

Основное отличие между электрическими водонагревателями проточного и накопительного типа заключаются в следующем:

• проточные водонагреватели нагревают воду, протекающую через нагревательный элемент аппарата, практически моментально;
• агрегаты накопительного типа представляют собой резервуар, вода в котором нагревается постепенно.

Исходя из таких фундаментальных отличий, можно сформулировать все достоинства и недостатки электрических водогрейных установок проточного типа.

Отличие проточных водонагревателей от накопительных

Отличие видно сразу, из названия – вода протекает или накапливается. Плюсы и минусы (или отличия) этих двух типов водонагревателей перечислены ниже.

Характеристики электрических водонагревателей

Размеры и масса нагревателя. У проточного размеры гораздо меньше, его можно вообще спрятать под раковиной или например в шкафчике рядом, вес его около 1 кг. Накопительный представляет собой большой бак емкостью около 200 литров, соответственно и вес его в “заряженном” состоянии – более 200 кг

Накопительные водонагреватели емкостью более 200 литров устанавливаются, как правило, в напольном варианте.

Потребляемая мощность. Этот параметр очень важен с точки зрения электрики, далее в статье ему будет уделено большое внимание. У проточного нагревателя она очень большая, и может быть сравнима с мощностью, которую потребляет вся квартира – 7 кВт и выше

Накопительный нагреватель потребляет электроэнергии меньше – 1,5…3 кВт

Скорость нагрева воды. Главный плюс проточного водонагревателя – скорость работы. Открыл краник – и уже через пару секунд “тёпленькая пошла”. Накопительный же греет сразу весь объем, и для нагрева воды до нормальной температуры может понадобиться до часа времени.

Цена. Тут разница ощутима, для проточных цена составляет 1500-2000 руб., цена накопительных – в 2-3 раза выше. “Нормальный” накопительный водонагреватель начинается с цены 6000, но опять же, всё сильно зависит от желаемых параметров.
Проточные я бы ещё разделил на 2 группы по конструкции. Есть такие, у которых есть просто выход под полдюймовую трубу (шланг), и дальше его можно подключать куда хочешь. А есть такие, у которых в конструкции предусмотрен кран или шланг с душем.

Причины самостоятельной установки прибора

Монтаж своими руками прибора, напрямую связанного с системой водоснабжения и электрической сетью – дело ответственное и серьезное, поэтому неопытным пользователям лучше довериться профессионалам.

Однако существует несколько причин, которые допускают самостоятельную установку:

• дефицит денежных средств на оплату услуг;
• необходимость срочной установки прибора;
• желание обучения и приобретения новых навыков (лучше под контролем специалиста);
• перспектива ремонта или замены.

Безусловно, если вы самостоятельно разберетесь в устройстве водонагревателя, изучите инструкцию и установите его, в дальнейшем ремонт или замена изношенных частей станут привычным делом.

К тому же бывают особые жизненные обстоятельства, заставляющие учиться все делать своими руками. Например, проживание на отдаленном хуторе, от которого до ближайшего сервисного центра более 300 км.

Сравнение характеристик

Вес и габариты

По этим параметрам, безусловно, победители — приборы с проточным нагревом воды. Размеры у них компактные, а вес не превышает 2 кг. Они не будут заметны даже в стандартной душевой кабинке, так как их размеры колеблются в пределах:

• высота — 14−17 см;
• ширина — 30 см;
• толщина до 10 см.

Хотя с таким размерами бойлеры можно найти, их общая ёмкость не превышает 10 литров. Этого объёма недостаточно даже для 1 члена семьи. Поэтому их необходимо устанавливать минимум на 50 литров, причём габариты будут внушительными. Кроме того, на стене можно устанавливать бойлеры до 120 литров. Если объём больше, то монтируется устройство на полу. Его можно установить в этом случае и на чердаке, что существенно сэкономит место.

Но они выигрывают по своим размерам

Производительность устройств

В случае установки бойлера его нагревательный элемент уже рассчитан на определённый объём воды, поэтому при выборе модели нужно обращать внимание только на габариты бака. Размеры нужно выбирать под потребности семьи

Оптимальными размерами бойлера для разного количества людей будут следующие:

• 1 человек — до 50 литров;
• 2 — до 80 л;
• 3 — до 100 л;
• 4 — до 120 л;
• 5 — до 140 л.

Как показывает практика, для душевой кабины понадобится нагреватель в 5−8 кВт, для крана на кухне — до 5 кВт. Если нужно снабжать несколько точек в доме, то общее количество должно быть не менее 12 кВт.

Экономичность использования

Многие пользователи, задаваясь вопросом, какой выбрать водонагреватель — накопительный или проточный, даже не рассматривают последний, когда узнают, сколько электроэнергии он использует. Хотя если разобраться в этом вопросе, то можно понять, что для нагрева определённого количества воды нужно одинаковое количество энергии независимо от того, какой нагревательный элемент используется — проточный или накопительный.

Исходя из этого, можно сделать вывод, что бойлер употребляет больше энергии, так как он постоянно поддерживает нужную температуру. Примерно 1−2 кВт он будет использовать дополнительно каждый час для сохранения температуры.

Если говорить о цене на бойлеры и проточные нагреватели, то первые стоят в 2−3 раза дороже. Хотя всё зависит от мощности модели и её производителя. Профилактическое обслуживание для проточных нагревателей тоже более экономное, так как фильтр необходимо заменять не чаще раза в несколько лет.

Бойлер нуждается в постоянной чистке от накипи, а также замене магниевого анода. Если этого не делать, то время нагрева воды будет постепенно увеличиваться, а сам прибор, скорее всего, выйдет из строя. Но даже при регулярном обслуживании бойлеры более 10 лет редко выдерживают, чего не скажешь о проточных нагревательных элементах. Они работают значительно дольше.

Нюансы установки

Установить проточный нагреватель воды несложно. Для монтажа на стену есть специальные крепления. Сделать это легко. Во входное отверстие подключается шланг с централизованной подачей воды, а выходное подключается напрямую к смесителю.

Если устанавливать мощные проборы на 5 кВт и более, то подключать их нужно напрямую к щитку. Необходимое напряжение в этом случае — 380 В.

Бойлеры необходимо устанавливать на специальных анкерных болтах. Подключается устройство через УЗО в специально выделенную розетку с заземлением.

В обоих случаях необходимо понимать, что накопительный или проточный электрический водонагреватель лучше устанавливать над раковиной. Таким образом, к управлению будет свободный доступ. Если бойлер установить на чердаке, каждый раз, когда нужно будет поменять температурный режим, нужно будет взбираться наверх.

Обзор лучших предложений на рынке

Небольшая цена, компактный размер и отсутствие необходимости менять электропроводку дома качественно отличают однофазные водонагреватели.

Сегодня изготовлением проточных водонагревателей занимается огромное количество отечественных и зарубежных производителей.

Самые популярные на отечественном рынке компании – Atmor, NIBE-BIAWAR, Clage, Redring, Stiebel Eltron, BOSCH, ELECTROLUX —  производят продукцию, ориентированную на европейского потребителя.

Даже маломощные проточные водонагреватели их производства смогут обеспечить домовладельцев горячей водой одинаково качественно и в летний, и в зимний периоды.

Изучим продукцию этих компаний более подробно.

• Израильский производитель компания Atmor. Основные модели – безнапорные водонагреватели. Серия Inline – это приборы, мощностью 3-8,7 кВт. Их стоимость ниже аналогов других фирм из-за наличия электронного управления вместо гидравлического. Вместе с тем есть у этой фирмы и приборы с мощностью 7 и 12 кВт. Их можно подключить и к однофазной, и к трехфазной сети. Стоимость: 4700-15100 руб.
• NIBE-BIAWAR (Польша). Модель Oscar с мощностью 5 кВт – без колбы, но имеет спираль. Она обеспечивает быстрый нагрев воды и меньшую теплопотерю. На входе есть обратный клапан. Простой дизайн. Стоимость такой модели — 4500 руб.
• Clage (Германия). Серия CRH: авторегулятор давления, медный ТЭН, подходит для ванных комнат (класс защиты IP25). Цена: от 11800 руб.
• Redring (Великобритания). Модель Powerstream – без нагревательной колбы, имеет «змейку», диаметром 14 мм с двумя медными ТЭНами. Удобный дизайн – конструкция плоская. Цена: 9950-18400 руб.
• Stiebel Eltron – немецкий производитель. Приборы Stiebel Eltron — мощностью 3-8,8 кВт. Сделано с немецкой надежностью – запаянная колба с нагревательным элементом, медные подводящие трубки, латунные переходники. Цена: от 65800 руб.
• BOSCH (Германия). Все модели сертифицированы и оснащены надежными устройствами защиты. Отличительные особенности серии ED: два медных нагревательных элемента, максимальное давление – 10 бар, мощность 4,6-6 кВт. Цена: от 12900 руб.
• ELECTROLUX (Швеция). Особенность: спиральные нагревательные элементы. Модель NPX Sensomatic – 7 ступеней температурной регулировки, сенсорное управление, нагревающий ТЭН из нержавеющей стали. Цена: 16500-26000 руб.

Обратите внимание, что приборы разных производителей, одинаковые по техническим параметрам, могут разниться единицами измерения

• мощность;
• материалы комплектующих;
• систему управления прибором;
• длительность гарантии;
• простоту монтажа;
• безопасность.

Также учтите технические возможности вашего жилья: давление в водопроводной сети и нагрузку на электропроводку. Если производитель все предусмотрел, качественный проточный водонагреватель на кран прослужит вам не один год.

На вас ложится лишь ответственность правильно пользоваться устройством, а внимательное прочтение инструкции вам в этом очень поможет.

Правила установки и подключения

Для того чтобы подключить водонагреватель, нужно:

1. Выбрать место для врезки в водопровод. Это должна быть точка до разветвления труб. Таким образом появляется возможность наполнить кипятком всю систему горячего водоснабжения и поставлять воду в несколько точек раздачи.
2. Поставить перед входом запорную арматуру для обеспечения аварийного перекрытия магистрали.
3. Установить фильтр грубой очистки перед прибором.
4. Смонтировать аппарат и заполнить систему водой без включения нагрева. Это позволит проверить герметичность соединений и удалить воздух во избежание образования пробок.
5. Подключить прибор к электричеству. Если мощность ТЭНов не превышает 12 кВт, то производитель предусматривает использование бытовой сети 220 В. Более мощные агрегаты потребуют подачи питания 380 В и помощи профессионального электромонтера.

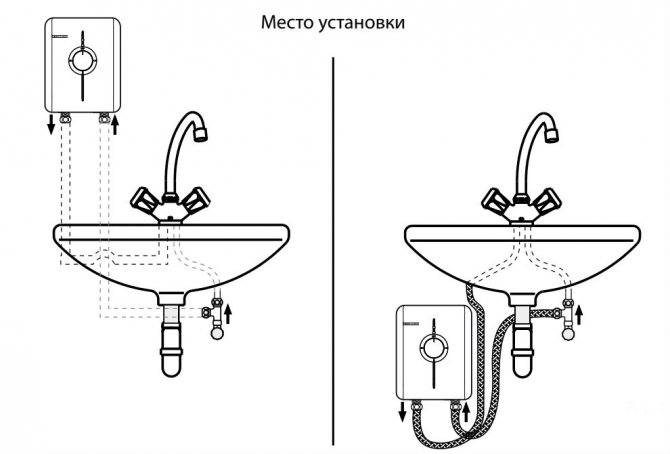

Примеры установки проточного водонагревателя. Безнапорные нагреватели присоединяют к крану или выбранному месту разрыва, а шнур питания включают в электророзетку.

Нюансы эксплуатации

Водонагреватели проточного типа прельщают многих потребителей тем, что у них нет ограничения в использовании объема горячей воды, особенно удобно установить его в душевой кабинке — принимай водные процедуры сколько угодно.

Не всем известно, что установка такого устройства требует ответственности, потому что изделие относится к приборам большой мощности, здесь требуется обязательная прокладка отдельной линии подключения. Монтаж линии и подключение изделия могут проводить только специалисты, при самостоятельной установке вы можете обесточить не только свою квартиру, но и многоквартирный дом.

Чтобы проточный водонагреватель служил долгое время и не огорчал вас частыми поломками, необходимо строго выполнять рекомендации производителя и обращать внимание на такие моменты:

• монтаж изделия надо делать рядом с местом использования для сокращения потерь тепловой энергии;
• при наличии в вашем регионе сильно жесткой воды установите специальные защитные фильтры, чтобы обезопасить внутренние детали от накипи;
• ни в коем случае не устанавливайте изделие на неотапливаемой даче;
• в ванной комнате устройство расположите таким образом, чтобы на корпус не смогли попасть брызги;
• при низком давлении используйте изделие на средней температуре — иначе автоматика просто не включится.

Перед первым запуском внимательно выполните следующие действия.

1. Проверьте наличие воды в домашнем водопроводе и уровень ее напора — он должен быть достаточным. При слабом напоре придется отказаться от использования до лучших времен.
2. При низком нагревании потока воды выставьте необходимую температуру с помощью кнопок на панели управления.
3. После окончания принятия душа кран нужно перекрыть, изделие отключить от сети.

Перед тем как идти в магазин за долгожданной покупкой проверьте качество проводки в доме: старые дома рассчитаны только на 3 кВт/ч на квартиру, поэтому для подключения придется менять всю проводку до распределительного электрощита. Пользователям, которые живут в новых многоэтажных домах, да еще и с электроплитами, повезло: здесь на квартиру допуск выше и начинается от 10 кВт/ч, но это не означает, что вы можете одновременно включить сразу несколько электрических приборов.

В заключение несколько слов об отечественном электрическом проточном водонагревателе Etalon Copper 350 комбинированного типа: кран и шланг для душа с насадкой. Вес конструкции всего 2 кг, габариты — 240х160х95, мощность до 3,5 кВт, максимальная температура нагревания водного потока — 65C, производительность — 3,5 л/м. По своим характеристикам он не уступает зарубежным аналогам и стоит недорого — 2440 рублей, а комплектующие в случае замены найти будет гораздо проще.

Достоинства и недостатки

Сегодня многие пользователи, опробовав накопительные водонагреватели, склоняются к приобретению проточного варианта — это намного экономит площадь помещения, так как они все довольно компактного размера, и сокращает время нагревания во много раз.

Приведем преимущества по пунктам.

1. Простая эксплуатация — включил, умылся или помыл посуду и выключил.
2. Обеспечивают неограниченным объемом горячей воды на любые нужды — на ожидание нагрева уйдет не более 2 минут.
3. Не требуется периодического обслуживания специалистами.
4. Компактный размер, позволяющий установку изделия даже под раковиной в ванной комнате, чтобы не нарушать установившийся интерьер.
5. Когда большой объем горячей воды не требуется, такие устройства становятся достаточно экономичными (по сравнению с накопительным вариантом).
6. Их изначальная цена ниже, чем у накопительных водонагревателей.
7. Вода при нагреве не теряет качеств, потому что расходуется сразу. Возможность размножения вредоносных бактерий отсутствует — при желании ее даже можно пить.

Минусы:

• такого вида изделия нагревают воду не выше 40C;
• при большой мощности изделия расход электроэнергии увеличивается;
• когда требуется большое количество воды, то устройство работает продолжительное время и электросчетчик накрутит приличный расход;
• такого вида изделия предъявляют особые требования к домашней электрической сети — напряжение всегда должно быть величиной постоянной;
• проточные водонагреватели обеспечивают только одну точку водозабора.

Вывод из всего простой: водонагреватели вышеописанного типа удобны для семьи из двух человек, когда потребность в горячей воде минимальная, в другом случае лучше всего поставить бойлер накопительного типа с большим объемом, удовлетворяющим все хозяйственные нужды.

Поломки, причины, устранение

В принципе, предохранительный клапан для водонагревателя имеет только две поломки: из него или часто течет вода или не течет совсем.

В первую очередь надо сказать, что стравливание воды при нагреве — это норма. Именно так должна работать система. Может стравливаться вода и при отключенном бойлере, если давление в трубах подачи холодной воды будет выше, чем предел срабатывания клапана. Например, клапан на 6 Бар, а в водопроводе 7 бар. Пока давление не упадет, вода будет стравливаться. Если такая ситуация повторяется часто, необходима установка редуктора, и лучше всего на воде в квартиру или в дом, но есть компактные модели редукторов, которые можно установить на входе в бойлер.

Обвязка бойлера с предохранительным клапаном и редуктором

Как проверить исправность клапана? Если есть рычажок аварийного сброса это сделать просто. Пи выключенном бойлере надо несколько раз поднять рычаг, спустив избыточное давление. После этого капель прекращается и не возобновляется до тех пор, пока начнется нагрев.

Если вода продолжает стекать, возможно, засорилась пружина. Если модель обслуживаемая, устройство разбирается, чистится, после чего ставится на место. Если модель не разборная — надо только купить новый клапан и поставить.

Так выглядит редуктор — для стабилизации давления на бойлере

Постоянно капающая вода — это неприятно и «бьет» по кошельку, но не опасно. Намного хуже, если при нагреве воды у вас ни разу не появилась вода в патрубке. Причина — засорился клапан или забился штуцер вывода. Проверяете оба варианта. Не помогло — меняете клапан.

Принцип работы

Разобраться, как работает проточный водонагреватель нетрудно. Достаточно посмотреть схему прибора. Основан принцип работы проточного водонагревателя на прохождении потока воды через ТЭН. Когда пользователь открывает водоразборный кран, срабатывает система управления прибора. На ТЭН подается напряжение, спираль нагревается и отдает тепло воде. После закрытия крана поток жидкости прерывается. Система управления подает новый сигнал на прекращение подачи напряжения.

Сложнее происходит работа проточного электроприбора, установленного на две или три водоразборные точки. Системе управления приходится следить, чтобы ТЭН успевал поддерживать заданную температуру воды в случае одновременного пользования всеми кранами.

Проточные электроводонагреватели способны обеспечить горячей водой семью на даче, в квартире и частном доме.

Видео по теме:

Водонагреватели накопительные электрические

Электрические бойлеры накопительного типа состоят из: корпуса с теплоизоляцией, электрического ТЭНа, анода, блока управления, подводящих коммуникаций. Принцип действия прост: заполненный холодной водой бак нагревает воду определенное количество времени до заданной температуры.

Количество затрачиваемой бойлером электроэнергии – 1,5-2 кВт, что не является предельным показателем для бытовой электрической сети. Поэтому данные приборы можно устанавливать в квартире, на даче. Обязательное условие – наличие заземления.

Используемый внутри системы анод предотвращает, замедляет коррозию нагревательного элемента, внутреннего покрытия бака, принимая на себя основное взаимодействие с водой при окислительной реакции. Тем не менее, регулярное техническое обслуживание, правильную эксплуатацию необходимо соблюдать.

Электрические бойлеры могут быть различного объема (10-200 л) и производительной мощности (1,2-2,5 кВт). Оптимальный выбор зависит от условий дальнейшего использования. Загородные дома, дачи лучше оборудовать приборами мощными, со средним или большим объемом бака (если проживают, постоянно пользуются водой сразу несколько человек). Квартиры вполне достаточно оснастить маломощным прибором небольшого объема, так как температура холодной городской воды выше, чем загородной, на ее нагрев потребуется меньше мощности.

Подключение нагрева на одну точку

Для времянки на отдельную точку подойдут популярные модели типа Electrolux Smartfix, Ariston Aures или Atmor Basic на 3,5-5,5кВт.

Популярны они прежде всего простотой установки. Весь монтаж выполняется буквально за 20-30 минут.

Для монтажа потребуются:

провод ПВС (в розетку) или кабель ВВГнг-Ls 3*4мм2 (до щитка)

шурупы+дюбеля

Ошибка №1Кто-то вообще колхозит и вешает все на проволоку – что является грубой ошибкой, скажем об этом чуть позже.

гибкая подводка

Заводскую пластиковую (от гибкости там только название) лучше сразу же заменить на металлическую гофру.

Первым делом раскручиваете шурупы и снимаете крышку корпуса прибора.

Находите внутри три клеммы:

фаза – L

ноль – N

земля

Подключаете сюда зачищенный конец провода ПВС. Коричневый или белый – фаза, синий – ноль, желто-зеленый – земля.

Если перепутаете фазу и ноль, в принципе ничего критичного. Вы же не проверяете каждый раз какой стороной вставляете вилку в розетку.

На второй конец провода устанавливаете евровилку.

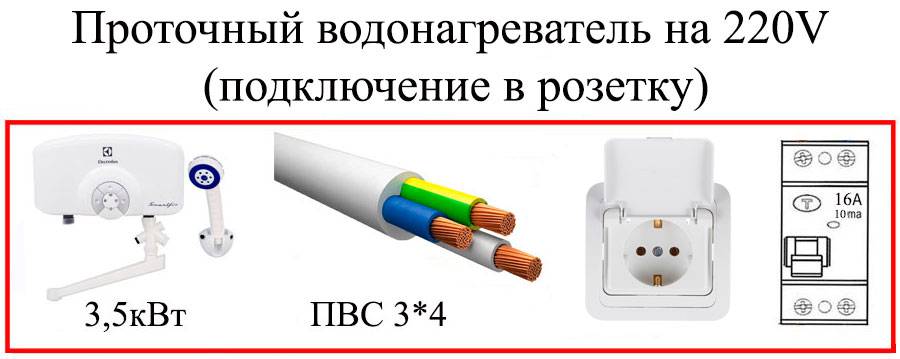

Ошибка №2Не вздумайте использовать модели без заземляющего контакта!

Данная розетка должна быть защищена дифф.автоматом, либо сборкой УЗО+автомат. Ток утечки 10мА, как на стиралку.

Ошибка №3Подключать розетку только через модульный автоматический выключатель нельзя!

Номинальный ток УЗО+автомата или диффавтомата не должен превышать 16А.

Вдруг ваш ребенок захочет без вас более горячей водички и самостоятельно включит устройство на максимум – 5,5кВт. Стандартная розетка на такую нагрузку не рассчитана.

Для полноценного использования нагревателя воды на всех режимах придется тащить кабель непосредственно от щитка. Сечение и автоматы подбирайте по этой таблице:

Как устроен проточный бойлер

Прибор отличается от накопительного устройства только отсутствием бака для скопления воды. В корпусе расположен проточный ТЭН, сквозь который проходит поток воды. Он быстро нагревается, что позволяет получить горячую воду сразу, как только открыли кран.

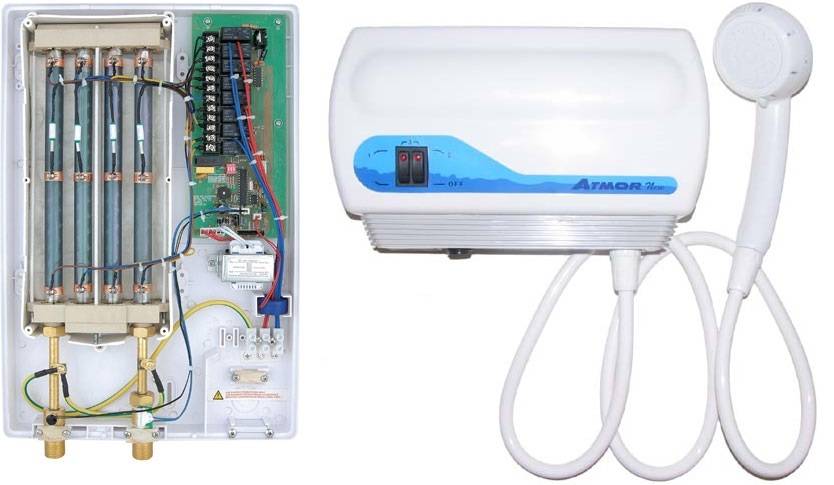

Внутри корпуса находятся:

• ТЭН в защитном корпусе. Чаще всего это трубка из пластика или латуни. Преимущество такого нагревателя — неподверженность накипи.
• Регулятор мощности. Переключает работу между ТЭНами, представляет собой кнопку.
• Реле и датчики. Последние отвечают за температуру нагрева, контроль количества жидкости, защиту от включения без воды. Реле срабатывают при превышении температуры, отключая ТЭН.

Рассмотрите электрическую схему работы бойлера «Термекс»:

Как видно на картинке, все узлы можно отыскать и заменить при необходимости.
