Как подключить несколько телевизоров к одной антенне

Особенности подключения к одной спутниковой тарелке

В том случае, если конвертер антенны имеет два выхода (для сигналов с горизонтальной и вертикальной поляризацией), к каждому из них можно подключить свой ресивер. Либо использовать мультисвич-делитель: к нему подключаются оба выхода конвертера, а он раздает сигналы 2–3 ресиверам. Однако и здесь надо иметь в виду, что потребуется отдельно оплачивать каналы для каждого устройства.

Наконец, можно подключить к одной тарелке два конвертирующих блока. Тогда к каждому из них можно будет подключить свой ресивер. Однако нужно помнить: нельзя использовать два конвертера для приема каналов с одного спутника. К счастью, геостационарная орбита заполнена достаточно плотно и в зоне приема практически всегда окажется дополнительный спутник.

При использовании ВЧ-модулятора порядок действий будет следующим:

  1. Ресивер подключается и настраивается для приема спутниковых каналов.
  2. К его аудио- и видеовыходам, по которым транслируется низкочастотный сигнал (AV, SCART и пр.), подключается ВЧ-модулятор. Это устройство преобразует низкочастотный сигнал в высокочастотный и делит его на несколько ВЧ-выходов. К ним уже можно подключать обычные коаксиальные кабели на 75 Ом.
  3. Кабели подключаются в антенный разъем приемников, которые настраиваются на частоту трансляции.

Фото примеров подключения нескольких ТВ к одной антенне

Также рекомендуем просмотреть:

  • Электрическая мясорубка
  • Какая духовка лучше
  • Как выбрать перфоратор
  • Выбор аккумуляторного шуруповерта
  • Чем отличается инверторный кондиционер от обычного
  • Бензиновый генератор
  • Как выбрать электрическую дрель
  • Какая антенна лучше
  • Как выбрать пылесос
  • Как выбрать вентилятор
  • Мультиварка
  • Машинка для стрижки волос
  • Диагональ телевизора
  • Как выбрать стиральную машину
  • Электрический камин
  • Блендер для кухни
  • Инфракрасный обогреватель
  • Как выбрать варочную панель
  • Какую вытяжку выбрать для кухни
  • Как установить и настроить спутниковую антенну
  • Как выбрать бойлер
  • Как почистить стиральную машину автомат
  • Датчик движения для освещения
  • Ножовка по дереву
  • Напольные весы
  • Как выбрать и заменить диск на болгарке
  • Система no frost в холодильнике
  • Увлажнитель воздуха
  • Гладильная доска
  • Как выбрать мини-печь
  • Как выбрать кофемашину
  • Переносная сумка-холодильник
  • Выбор электрического котла
  • Робот пылесос
  • Пароочиститель для дома
  • Как выбрать утюг
  • Электрический конвектор
  • Как выбрать болгарку
  • Как выбрать кондиционер

Особенности подключения к одной спутниковой тарелке

В том случае, если конвертер антенны имеет два выхода (для сигналов с горизонтальной и вертикальной поляризацией), к каждому из них можно подключить свой ресивер. Либо использовать мультисвич-делитель: к нему подключаются оба выхода конвертера, а он раздает сигналы 2–3 ресиверам. Однако и здесь надо иметь в виду, что потребуется отдельно оплачивать каналы для каждого устройства.

Наконец, можно подключить к одной тарелке два конвертирующих блока. Тогда к каждому из них можно будет подключить свой ресивер. Однако нужно помнить: нельзя использовать два конвертера для приема каналов с одного спутника. К счастью, геостационарная орбита заполнена достаточно плотно и в зоне приема практически всегда окажется дополнительный спутник.

При использовании ВЧ-модулятора порядок действий будет следующим:

  1. Ресивер подключается и настраивается для приема спутниковых каналов.
  2. К его аудио- и видеовыходам, по которым транслируется низкочастотный сигнал (AV, SCART и пр.), подключается ВЧ-модулятор. Это устройство преобразует низкочастотный сигнал в высокочастотный и делит его на несколько ВЧ-выходов. К ним уже можно подключать обычные коаксиальные кабели на 75 Ом.
  3. Кабели подключаются в антенный разъем приемников, которые настраиваются на частоту трансляции.

Процесс подсоединения второго телевизора к антенне кабельного телевидения

Если подготовлено всё необходимое, можно приступать к подключению. Для удобства воспользуйтесь инструкцией:

  1. Выберите модель разветвителя, соответствующую вашей технике. Лучше всего посоветоваться со специалистами в магазине и приобрести вариант с готовыми гнёздами.
  2. Продумайте расположение переходника. Он должен находиться на удобном расстоянии от обоих экранов и свободно к ним подключаться.
  3. Отрежьте штекер и часть кабеля старой антенны, при этом следует сохранить нужную длину провода.
  4. Теперь наступает более сложный этап. Необходимо разделать кабель и припаять его к разветвителю. Для этого необходимо зачистить обрезанный край и оголить провод при помощи обычного ножа.
  5. Далее, следует подсоединить кабель к разъёму и отрезать два провода для подсоединения в гнездо на задней панели экранов.
  6. На все места соединения установить специальные разъёмы. В данном случае потребуется 5 штук: 1 на входе, 2 на выходе и 2 на свободных концах.
  7. Приделать к свободным участкам кабеля штекер и подключить их в соответствующие гнёзда телевизоров.
  8. Включить все устройства в сеть и проверить работу. В случае правильно выполненных действий изображение должно появиться сразу на двух приёмниках.

Как сделать телевизионный краб из подручного материала

Вы, наверное, удивились и подумали, что металлическая коробка с леденцами делает на странице о самостоятельном изготовлении телевизионного краба.

Да, это действительно коробка от леденцов, но их там уже нет, так как из нее сделан самодельный телевизионный краб, по техническим параметрам не уступающий любым другим промышленного производства.

Если открыть крышку и заглянуть в коробку, то сразу станет все понятно. Это самодельный телевизионный краб, выполненный по выше приведенной электрической принципиальной схеме, но вместо разъемов, соединения проводов выполнены методом пайки.

Такая конструкция краба вполне оправдана, телевизионный краб является стационарным устройством, устанавливается один раз и в дальнейшем место его установки менять не приходится. И самое главное, такой телевизионный краб можно сделать из любой металлической коробки от сапожного рема, конфет, кофе. Размер не имеет значения, главное чтобы вместились скобки крепления антенного кабеля и несколько радиоэлементов.

Для изготовления телевизионного краба необходимо в коробке сделать на уровне дна отверстия под телевизионный кабель и в дне коробки для крепежных скобок. Если стенки коробки тонкие, то отверстия лучше не высверливать, а продавить. Сначала проткнуть шилом, затем в полученное отверстие вставить жало маленькой отвертки и вращая надавливать. Отверстие будет увеличиваться. Меняя размер инструмента довести диаметр отверстия до внешнего диаметра телевизионного кабеля. Прижимные планки изготовить из любого металла. Продавленное отверстие хорошо тем, что не образуется острых кромок, которые могут прорезать кабель.

После подготовки коробки и прижимных планок нужно разделать телевизионный кабель

Очень важно при снятии изоляции не надсечь центральную жилу. Экранирующую оплетку кабеля удалять не надо, а завернуть ее на место прижима планкой

Теперь нужно подготовленные концы телевизионного кабеля завести в отверстия коробки и закрепить прижимными планками. Зачищенные концы центральной жилы кабеля загнуть слегка вверх.

Осталось выполнить навесной монтаж трансформатора и резистора, закрыть крышку и телевизионный краб будет готов к работе. Если коробка небольшой глубины, то нужно проследить, чтобы оголенные участки деталей и центральной жилы кабеля не соприкасались с крышкой.

Если нет возможности достать ферритовое кольцо для изготовления трансформатора для телевизионного краба, то вместо него разветвитель можно сделать на резисторах по ниже приведенной электрической принципиальной схеме.

Все резисторы разветвителя имеют одинаковое сопротивление, которое в зависимости от количества подключаемых телевизоров к антенному проводу, вычисляется по приведенной формуле.

Например, для подключения к телевизионному крабу трех телевизоров, величина сопротивлений R будет равна 75 Ом × (3−1)/(3+1)=37,5 Ом. Из стандартного ряда ближайший по номиналу резистор 36 Ом, его и надо брать.

Ниже размещен онлайн калькулятор, с помощью которого можно рассчитать величину резисторов, для краба в зависимости от количества планируемых телевизоров или других приемников телевизионного сигнала для подключения.

Онлайн калькулятор для расчета величины резисторов краба
Введите количество TV:

Номинал резистора для изготовления краба, берется ближайший к расчетному, из стандартного ряда.

Самым надежным видом соединения радиодеталей является, конечно, пайка припоем. Но если нет возможности выполнить работу соединения в телевизионном крабе пайкой, то можно обойтись скруткой выводов.

Для надежного контакта достаточно вывод резистора плотно обвить тремя-пятью витками вокруг центральной жилы телевизионного кабеля. Контакт будет не такой надежный как при пайке, но вполне достаточный для стабильной работы телевизионного краба.

В качестве корпуса для самодельного краба можно использовать и пластмассовую коробку, если оклеить ее корпус и крышку изнутри станиолевой (алюминиевой) фольгой. Обязательным условием при этом является обеспечение электрического контакта фольги корпуса и крышки между собой, и с экранирующими оплетками телевизионных кабелей.

Для надежного контакта оплеток, перед зажимом их прижимными планками, нужно на каждый навить несколько витков куска любого медного провода.

Первый вариант подключить телевидение без проводов

Самый простой способ подключить телевидение без прокладки провода – это получить доступ к телеканалам Цифрового Телевидения с помощью Onlime TeleCard

TeleCard – это карта доступа, которая вставляется в слот CI или CI+ Вашего телевизора.

Подача сигнала цифрового телевидения осуществляется через обычную домовую антенну ( это значит, что прокладывать новые провода в квартире не потребуется )

Достоинства использования TeleCard

  • низкая стоимость TeleCard
  • отсутствие дополнительных проводов
  • управление телевизором и Цифровым телевидением с одного пульта дистанционного управления ( используется штатный пульт ДУ телевизора )
  • смотрите ТВ ( включая HD каналы ) без “зависания” и “рассыпания”
  • телевидение не зависит от провайдера Интернет ( у Вас может быть любой провайдер Интернет или вообще отсутствовать подключение к Интернет )

Недостатки использования TeleCard

  • подключение TeleCard возможно только в Москве, Зеленограде, Щербинке, Троицке, граде Московском
  • с помощью TeleCard можно смотреть только Цифровое ТВ Ростелеком Онлайм ( более 300 телеканалов )

К Вам приедет инженер, который бесплатно подключит Ваш телевизор к Цифровому телевидению Ростелеком

Абонентская плата за пользование Цифровым ТВ Онлайм от 345 рублей в месяц ( подробнее о Цифровом ТВ в Москве … )

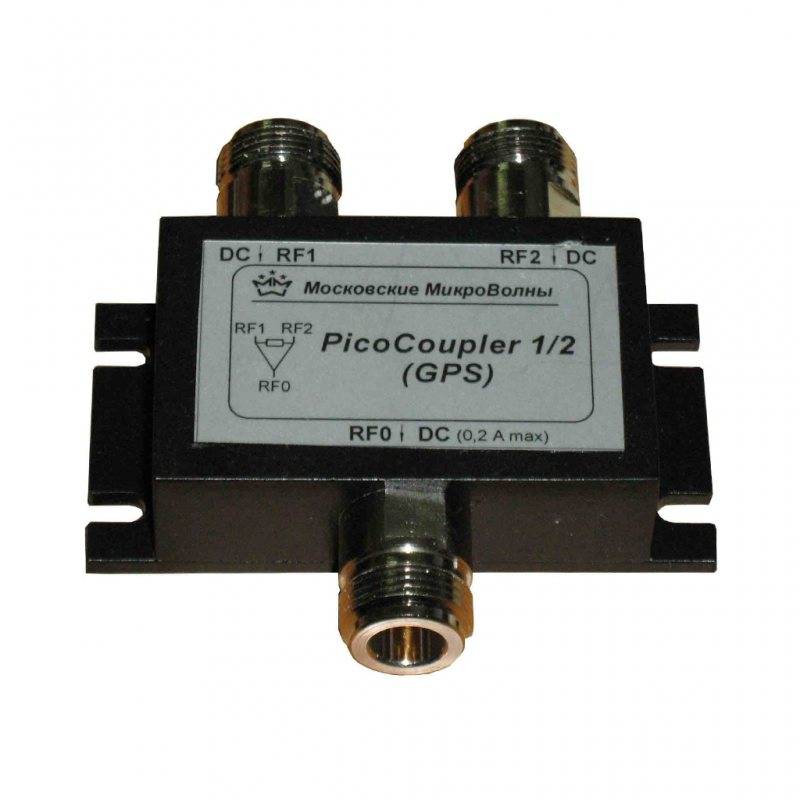

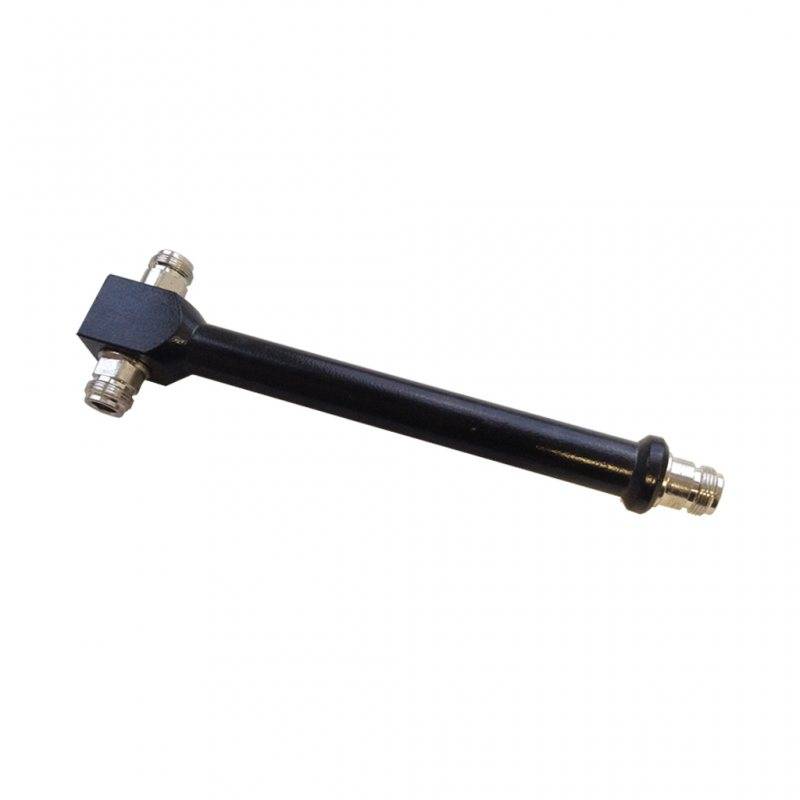

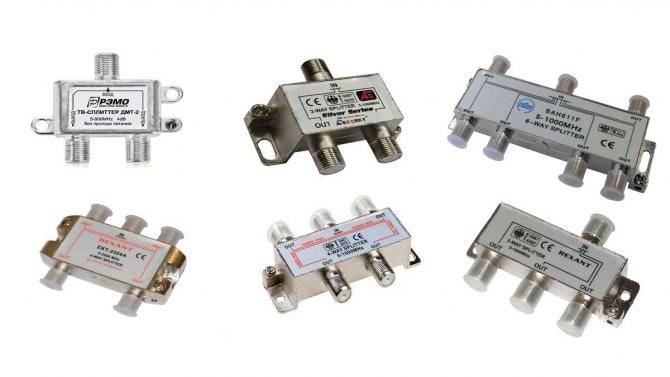

Что такое делитель для антенны

Как следует из названия, разветвитель для антенны – это устройство, состоящее из компактного металлического корпуса с несколькими кабельными разъемами, которое служит для распределения сигнала на несколько приёмников. Не все разветвители выполняют одинаковую функцию, поэтому их объединяют в группы.

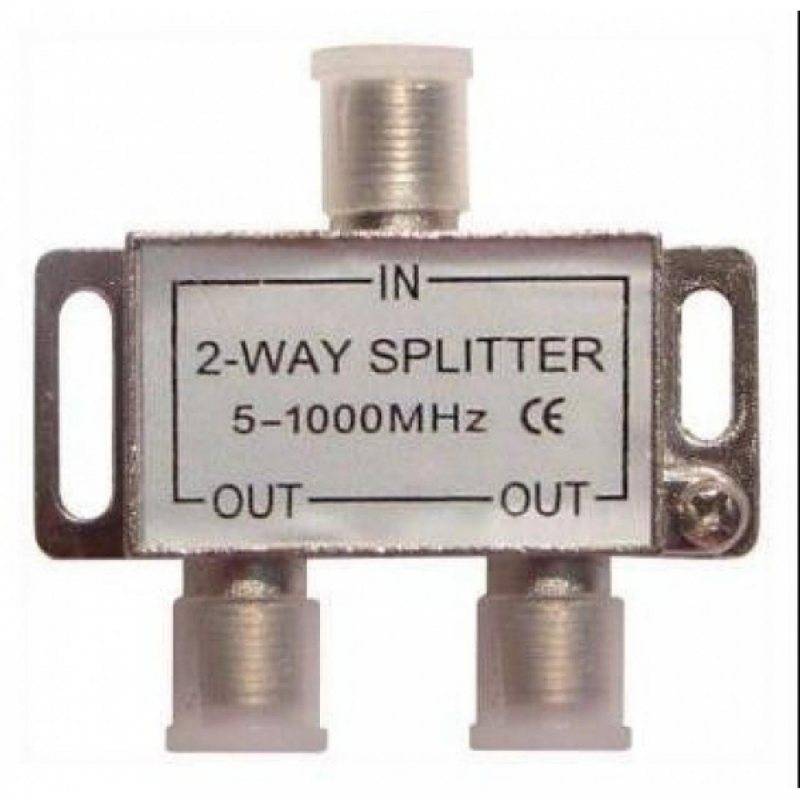

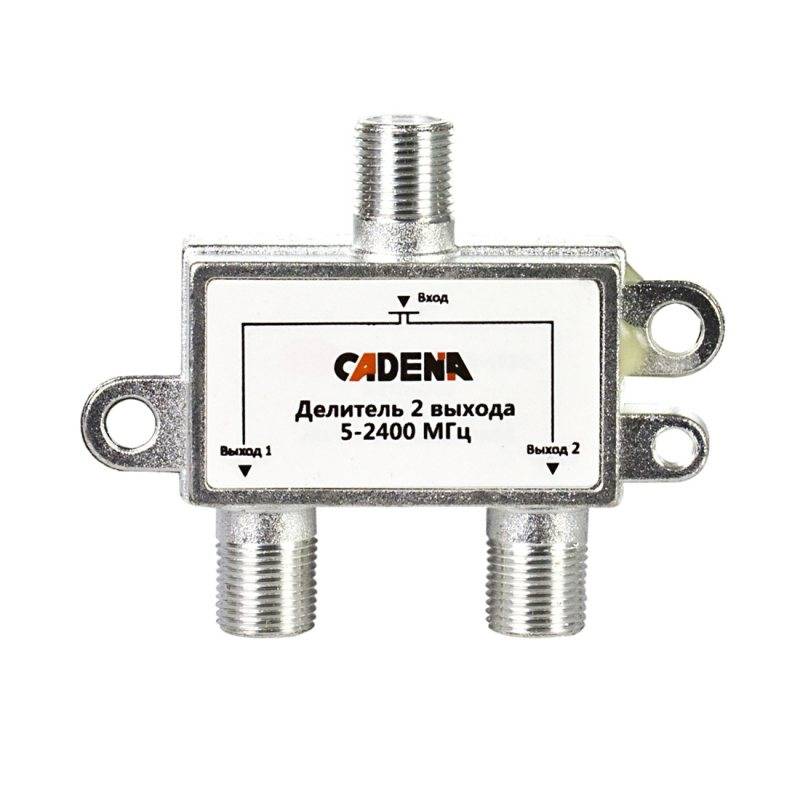

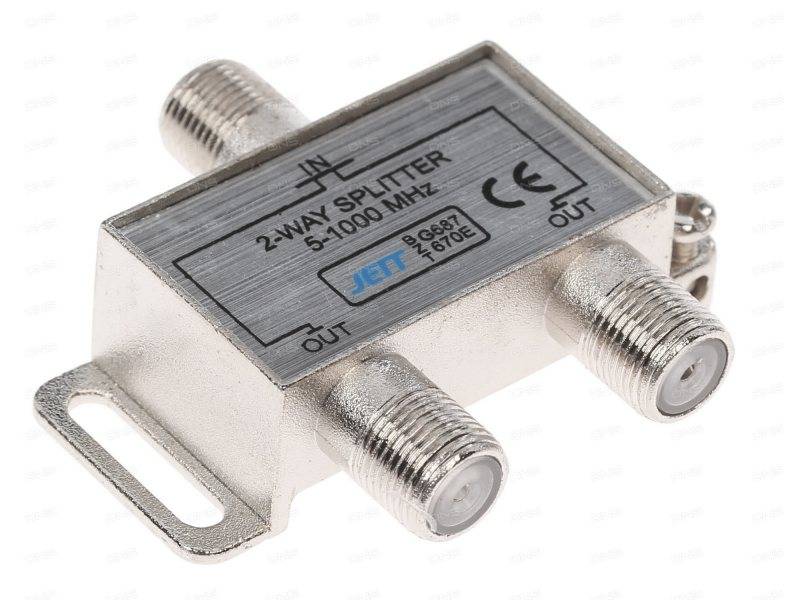

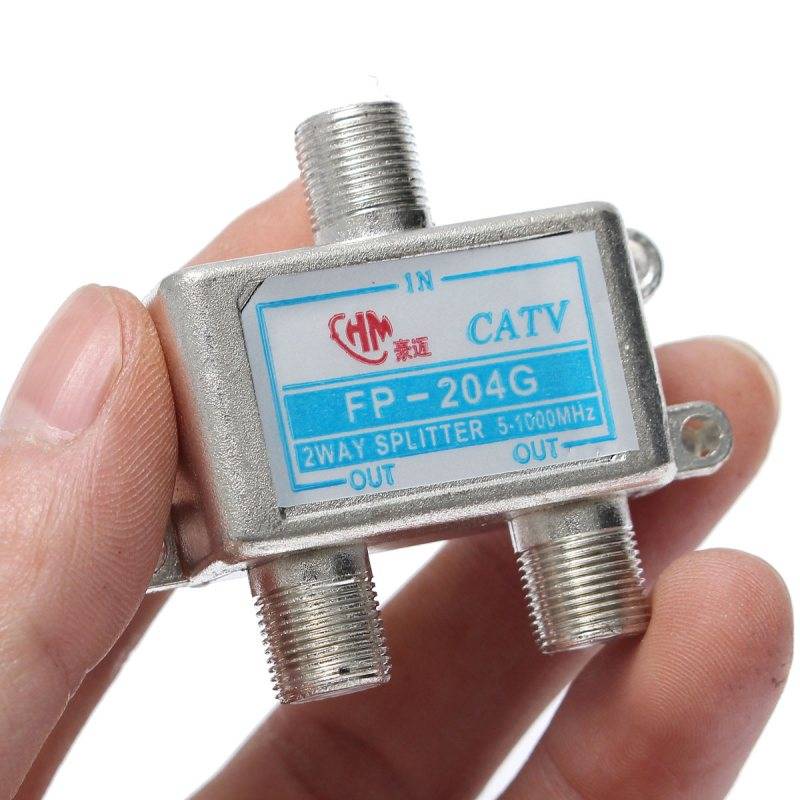

Делители (сплиттеры)


Делители для телевизионного кабеля

Равномерно распределяют телесигнал на нужное количество выходов. Незаменимы в домашней кабельной разводке. Наиболее востребованный тип телевизионных аксессуаров среди потребителей. Основные делители которые можно встретить в магазинах.

  • От 5 до 1000 мГц – используются для аналогового кабельного и наземного цифрового телевидения.
  • От 5 до 2400 мГц (с проходом питания) – используется в основном для спутникового тв.

Ответвители


Ответвитель (ТАР)

Иногда сигнал требуется поделить так, чтобы его основная часть была направлена на один выход (OUT), а небольшая оставшаяся часть – на отвод (TAP), где сигнал будет значительно слабее, чем на основном выходе, куда попадает его основная часть. В дальнейшем к этому основному выходу может быть подсоединён такой же ответвитель, и качество сигнала при этом не будет утеряно. Этот вид делителей применяется в ежедневной практике у провайдеров кабельного ТВ при обустройстве многоквартирных телесетей. По этому же принципу работает блокиратор диапазонов или кабельная заглушка – разновидность ответвителя, что бывает полезно при разделении бесплатных и платных каналов.

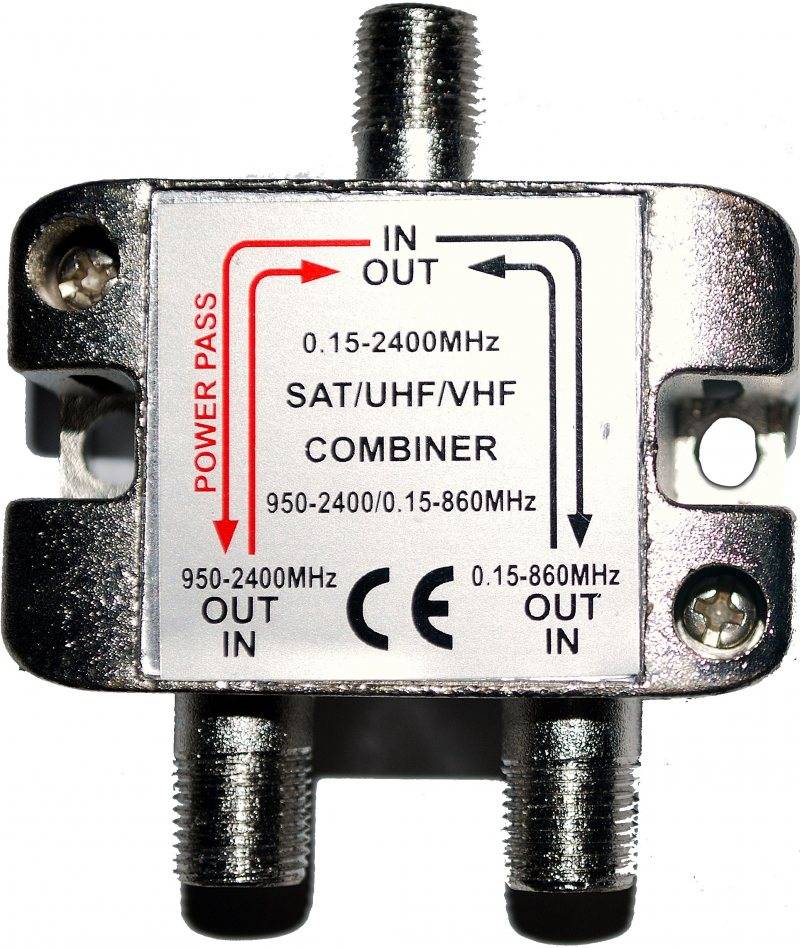

Сумматоры (диплексоры)


Сумматор (diplexor)

Практический интерес представляет антенный делитель, способный проводить сигнал в обратном направлении и, таким образом, его суммировать. Сумматоры умеют смешивать сигналы от нескольких волновых приёмников с разными частотными характеристиками в один кабель. То есть можно суммировать спутниковое и кабельное или цифровое телевидение.

Вас может заинтересовать: Как установить антенну

Как подключить 2 телевизора к одному ресиверу (один источник сигнала)

Первый вариант, как мы бы сказали, проще. Это в тех случаях, когда нужно смотреть одинаковые передачи. Это означает, что один видеосигнал будет транслироваться на два телевизора. В таком случае вы сможете смотреть одно и то же в разных комнатах.

Единственная проблема заключается в том, что вам все еще нужно переключать программы, где приемник настроен напрямую, а это явно неудобно. Так что схема подключения в этом случае будет довольно простой.

Сигнал со спутниковой антенны поступает на приемник, где он дешифруется и затем подается на телевизор. В этом случае это могут быть разъемы RF OUT или Tulip (RCA). Вы можете использовать его, только если ресивер поддерживает возможность передачи видео и аудио различными способами. Для одного телевизора возьмите сигнал от RF OUT, а другой от «Тюльпанов» или Scart.

Вариант первый

Первый вариант подключения, когда один из телевизоров подключен через разъем RF, то есть фактически через кабель RF. Но второй сигнал исходит от Скарта.

Второй вариант

Другой вариант, когда мы хотим разделить сигнал на 2 телевизора только с помощью радиочастотного модулятора. В этом случае модулятор такой же, как тройник для электрической розетки. Здесь можно подключить как минимум два или 4 телевизора. Точнее, столько соединений, сколько позволяет модулятор.

Третий вариант

Третий вариант, который очень важен для современных приемников, это использовать выход Scart или RCA и HDMI(цифровой вариант). В этом случае вам даже не придется покупать какие-либо модуляторы или сплиттеры. При этом возможность подключения приемника различными способами уже фактически реализует способность приемника немедленно работать с 2 разными телевизорами. Нужны только правильные кабели.

Помните, что длина кабеля от ресивера до удаленного телевизора не должна превышать 15 метров. В противном случае будет так много помех, что вы не сможете с комфортом смотреть видео.

Как подключить и настроить вторую приставку Ростелеком

Если нужно подключить вторую приставку Ростелеком и иметь раздельные наборы каналов на 2 телевизора, стоит обратиться в ближайший офис обслуживания абонентов провайдера. Здесь можно:

  • заказать оборудование;
  • оставить заявку на визит мастера для монтажа и настройки;
  • изменить условия договора на подключение.

Визит в офис провайдера нужно сделать обязательно именно из-за последнего пункта. Абоненту, чтобы сделать подключение второй приставки, необходимы данные для ее идентификации в системе — они вносятся в измененный договор. После этого, если есть достаточный уровень знаний, можно подключить и настроить оборудование самостоятельно. Для этого потребуется установить группу портов IPTV на роутере, а также провести настройки второго приемника согласно инструкции и типу соединения.

Типы сплиттеров и сумматоров

  • Обычные разветвители.
  • Усилители сигнала.
  • Диплексеры.

В этом разделе будет описано несколько различных типов телевизионных разветвителей и сумматоров

Раздел также обратит внимание на некоторые качества для каждого типа, помогая читателю решить, какие виды разветвителя или сумматора ему нужны

Обычные разветвители

Обычные разветвители просто разделяют телесигнал без дополнительной обработки. Это приводит к потере качества эфира для каждого устройства, которое использует тот же самый телесигнал. Двусторонний сплиттер, например, теряет в конечной силе сигнала, половину качества эфира чем, если бы он пошёл прямо на одном устройстве. Сила телесигнала измеряется в децибелах, так что если телесигнал имеет большой высокий децибел для вычисления смело делите на два.

Высокая Пропускная Способность

Высокая пропускная способность разветвителя предназначены для разделения плотных сигналов, таких как те, что используются для телевидения высокой чёткости. Большинство кабельных телевизионных эфиров существуют с частотой в 1 тыс. мегагерц (МГц), поэтому сплиттер должен быть высокой пропускной способности чтобы обработать эту частоту и избежать затухания телесигнала. Разветвители высокой пропускной способности, как правило, немного дороже, чем обычные сплиттеры, но расходы должны избегать оттого, что может быть большая потеря в качестве сигнала.

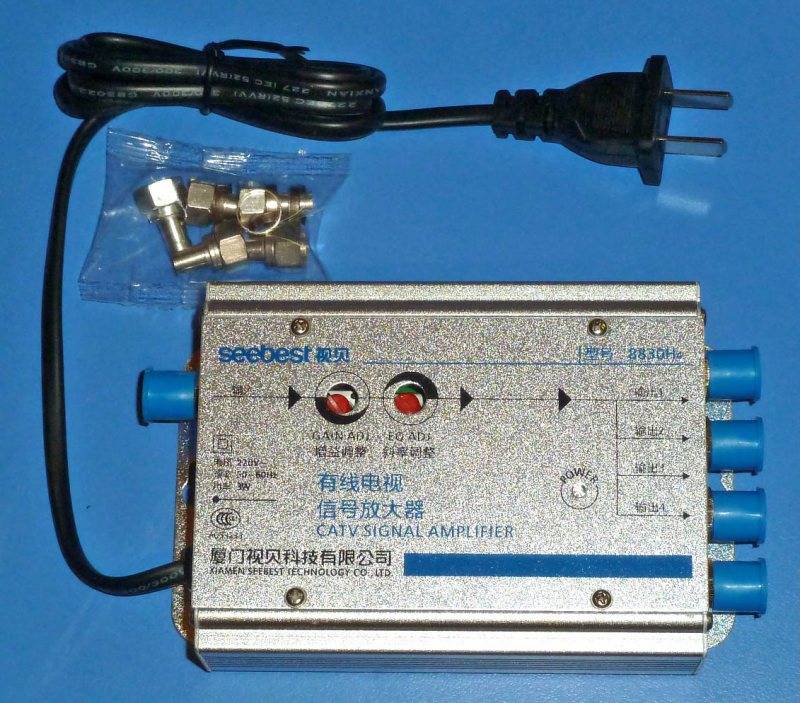

Усилители сигнала

Главной целью усилителя телесигнала является увеличение силы сигнала без искажения. Некоторые усилители телесигнала с несколькими выходами, так что они могут разделить сигнал уже после его усиления. Многие усилители сигнала также позволяет пользователям контролировать, насколько они хотят усилить его разветвления. Эти устройства являются отличным решением для телесигналов, которые становятся слишком слабыми после того, как обыкновенный разветвитель разделил их. Усилитель сигнала может также использоваться в сочетании с сплиттером, если усилитель сигнала не делит телесигнал на столько раз, насколько хочет пользователь.

Диплексеры

Диплексеры — это другое название для сплиттера. Они также могут получать один телесигнал и разделить его на несколько раз, что означает, что они функционируют также как разветвители. Диплексеры особенно полезны для объединения кабелей телесигнала с антенной и работает они по тому же коаксиальному кабелю что и приёмник телевизора. Местные телеканалы уже доступны в формате высокой чёткости через антенну, также можно подключить каналы кабельного телевидения. Пользователь может использовать диплексер, чтобы смотреть крупноформатные станции с одинаковым качеством по телевизору.

Сочетающий в себе спутниковый и сигнал антенны немного сложнее. Большинство антенных сигналов передаются через РК-59-й коаксиальный кабель, в то время как спутниковые телесигналы, как правило, через RC-6 кабель. Поэтому лучше обратитесь к руководству пользователя спутниковой системы, прежде чем пытаться запустить спутниковый телесигнал через разветвитель.

Модификация антенны

Количество выходов, которые имеет спутниковая антенна, диктуется конструкцией ее конвертера. Заменив этот узел на более продвинутый, можно получить сразу несколько кабельных линий для разных телевизоров. Сегодня в продаже есть конвертеры с 2, 3, 4 и до 8 выходов. Этот метод наиболее удобен для тех пользователей, которым достаточно бесплатных каналов.

Конвертер на 4 выхода

Для реализации подобной схемы подключения, помимо замены конвертера, придется тянуть новые провода по всему дому. Однако абоненту предлагается максимум свободы. К каждому кабелю можно подключить пару ресивер-телевизор, пользоваться услугами одного провайдера с опцией просмотра на нескольких экранах или пользоваться предложениями сразу от двух или трех операторов.

Заключение

Мы рассмотрели способ подключения двух антенн к одному телевизору. Рекомендуем вам отталкиваться от конкретной ситуации, типов совмещаемых сигналов и прочих условий, чтобы подобрать нужное устройство для соединения. Стоит сказать, что специальные сумматоры, фильтры и разделители стоят достаточно дешево, а найти их можно в радиомагазинах или приобрести через интернет. Поэтому проблемы с подключением нескольких антенн и совмещением сигналов возникнуть не должно.

Если антенна правильно установлена и настроена, она будет принимать качественный телесигнал. И если этот так, у пользователя может возникнуть вопрос, нельзя ли подключить к ней сразу два телевизора. А если можно 2, то как быть с тремя или, скажем, пятью? Разберемся, в каких случаях это возможно и что потребуется для реализации задачи.
