Замена блока питания для компьютера: признаки неисправностей и выбор нового элемента

Как проверить блок питания с помощью мультиметра

Соответствие всех напряжений, которые вырабатывает питатель, заданным уровням и сохранение их значений при любых нагрузках (если они не превышают возможностей БП) говорят о том, что девайс работоспособен и, скорее всего, исправен. А чтобы их определить, понадобится мультиметр — недорогой компактный прибор, который можно приобрести почти в любом магазине электротоваров.

Мультиметры (тестеры), конечно, бывают разные. Среди них есть дорогостоящие высокоточные модели с массой дополнительных функций, но для наших задач достаточно простого. Для проверки блока питания измерения до тысячных долей Вольт нам ни к чему, хватает десятых и иногда — сотых.

Условия проведения замеров

Измерения напряжений на выходах блока питания следует проводить в условиях, при которых возникает сбой. Если неполадка проявляется в первые секунды и минуты работы ПК, показания прибора нужно снимать сразу после включения. Если при интенсивной работе — для получения достоверных результатов компьютер следует нагрузить, например, тяжелой игрой или предназначенной для этого программой (к примеру, утилитой OCCT, тест Power Supply).

Чтобы отследить изменение питающих напряжений в процессе работы ПК, замеры лучше всего проводить непрерывно на протяжении нескольких минут или десятков минут. Если по каким-то причинам это затруднено, можно делать разовые измерения через определенные временные промежутки.

Результат однократного измерения при плавающей неисправности — часто не показатель, так как в случае нестабильной работы питателя значения напряжений (или одного из них) могут постоянно меняться.

Порядок проведения замеров

  • Включите компьютер и приведите его в состояние, при котором проявляется неполадка.
  • Переключите мультиметр в режим измерения постоянного напряжения (значок на панели прибора обведен желтой рамкой). Установите верхний предел шкалы равным 20 V.
  • Подключите черный щуп к любой металлической площадке на материнской плате, где напряжение равно 0 V (например, возле крепежного отверстия), или к контакту в разъеме, к которому подходит черный провод.
  • Красный щуп установите в зону измерения (в разъем напротив соответствующего провода). Число, которое вы увидите на дисплее тестера, и есть показатель напряжения в Вольтах.

Типичные неисправности у блоков питания

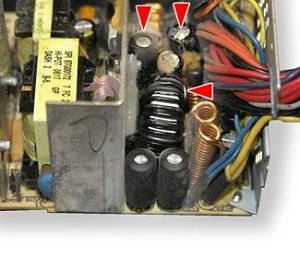

Самая популярная это вздутые конденсаторы. Обычно такое происходит из-за перегрева корпуса или платы. Далее, как не странно, идет поломанный шнур питания. Да да, именно шнур. Сначала попробуйте поменять его. Третье место занимают полупроводники. Обычно это транзисторы или диоды, они не выдерживают резких перегрузок, и наступает тепловой пробой.

Для ремонта пригодится мультиметр, паяльник, лампочка и отвертка. Лампочка нужна в качестве предохранителя, ее можно подключить между сетевым проводом и платой, если вы не уверены в результате ремонта

Неисправности, которые приводят импульсный блок питания в нерабочее состояние, могут появляться по самым разнообразным причинам. Наиболее часто поломки происходят из-за:

  • наличия колебания сетевого напряжения. К неисправности могут привести те колебания, на которые не рассчитаны данные понижающе-выпрямительные модули;
  • подключение к блоку питания нагрузок, на которые бытовые приборы не рассчитаны;
  • отсутствие защиты. Не устанавливая защиту, некоторые производители просто экономят. При обнаружении такой неполадки нужно просто установить защиту в конкретное место, где она и должна находиться;
  • несоблюдение правил и рекомендаций эксплуатации, которые указаны производителями для конкретных моделей.

При этом в последнее время частой причиной поломки преобразователей напряжения является заводской брак или использование при сборке некачественных деталей.

Поэтому, если вы хотите, чтобы ваш купленный импульсный блок питания проработал как можно дольше, не стоит покупать его в сомнительных местах и не у проверенных людей. Иначе это могут быть просто впустую потраченные деньги.

После диагностики блока зачастую выясняются следующие неисправности:

  • 40% случаев – нарушение работы высоковольтной части. Об этом свидетельствует перегорание диодного моста, а также поломка фильтрующего конденсатора;
  • 30% — пробоем биполярного (формирующего импульсы высокой частоты и располагающегося в высоковольтной части устройства) или силового полевого транзистора;
  • 15% — пробой диодного моста в его низковольтной части;

Диодный мост

редко встречается выгорание (пробой) обмоток дросселя на выходном фильтре.

Все остальные поломки можно будет определить только специальным оборудованием, которое вряд ли хранится дома у среднестатистического человека. Для более глубокой и точной проверки необходим цифровой вольтметр и осциллограф. Поэтому если поломки не кроются в четырех приведенных выше вариантах, то в домашних условиях блок питания такого типа вы не сможете починить.

Как видим, ремонт, проводимый в данной ситуации своими руками, может иметь самый разнообразный вид. Поэтому, если у вас перестал работать компьютер или телевизор по причине поломки блока питания, то не нужно бежать в ремонтную службы, а можно попутаться решить проблему своими силами. При этом домашний ремонт обойдется значительно в меньшую стоимость. А вот если вы не сможете своими силами справиться с поставленной задачей, тогда можно уже идти на поклон к специалистам из ремонтной службы

Причины поломки блока питания

Существует множество причин, из-за которых ваш блок питания может перестать работать, от физических повреждений до поселившегося внутри насекомого. Однако есть две наиболее частые причины, из-за которых ломается девяносто процентов всех блоков питания:

  1. Некачественные детали. Порой из-за своей недобросовестности производитель может заменить некоторые компоненты на более дешёвые и менее износостойкие, которые выйдут из строя при первой же возможности. Такая проблема встречается довольно часто, однако актуальна она только для дешёвых компьютеров и блоков. А потому, если у вас стоит фирменный компьютер с заводскими деталями, её можно смело отметать.
  2. Нестабильное напряжение. Чаще всего блоки питания ломаются из-за скачков напряжения в электросети. И неудивительно, ведь именно он регулирует подачу тока во все “части” вашего ПК. К слову, данную причину довольно легко обнаружить, ведь во-первых перепад напряжения несёт угрозу только для работающего компьютера, а во-вторых блок ломается потому, что в нём перегорает какая-либо деталь. А потому, если посреди работы ваш ПК вдруг выключается и не хочет снова запускаться, а от блока питания источает чёткий запах горения, то здесь всё очевидно.

Когда ломается блок питания это очень опасно, ведь, как уже говорилось ранее, блок питания – это связующее звено между электросетью и компьютером. Когда он ломается, весьма вероятно, что это коснётся и других компонентов системы, в результате чего придётся проводить “капитальный ремонт” либо вовсе покупать новый компьютер.

Чтобы избежать поломки, следует быть внимательным к своему ПК и не стараться сэкономить при его покупке или ремонте. Для защиты же от скачков напряжения рекомендуется использовать источник бесперебойного электропитания или как его ещё называют “перебойник”.

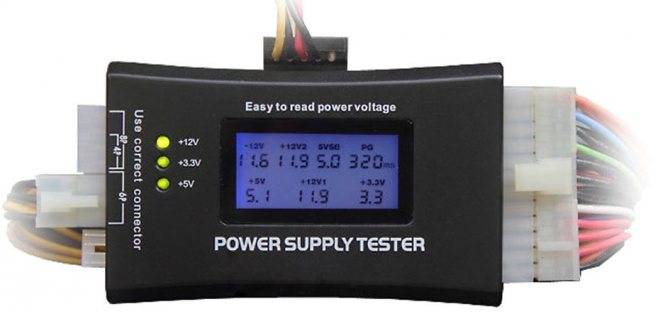

Ревизия с помощью расширенного тестера

Следующие инструкции относятся только к специализированному тестеру для блоков питания ATX Coolmax PS-228, или для любого другого аналогичного тестера с ЖК-экраном.

Важно: этот процесс считается сложным, пользователю нужно внимательно следовать инструкциям ниже. Необходимое время: тестирование БП с тестовым устройством для блока питания обычно занимает около 30 минут или чуть больше для новичков

Необходимое время: тестирование БП с тестовым устройством для блока питания обычно занимает около 30 минут или чуть больше для новичков.

Алгоритм действий:

  1. Ознакомиться с важными советами по безопасности при ремонте ПК. Проверка БП включает в себя работу с электричеством высокого напряжения, потенциально опасную деятельность. Безопасность должна быть главной заботой во время проверки блока.
  2. Открыть корпус, предварительно выключив компьютер, отсоединив шнур питания и все, что подключено к внешней стороне компьютера.
  3. Переместить отключенный блок в место, где можно легко работать, например, на столе. Пользователю не понадобится клавиатура, мышь, монитор или другие внешние периферийные устройства.
  4. Отсоединить разъемы питания каждого внутреннего устройства на боковой панели. Простой способ убедиться в том, что каждый разъем питания отключен, — это снять комплект шнура питания, который идет от БП. Каждая группа кабелей должна заканчиваться одним или несколькими разъемами питания. Нет необходимости отсоединять отсоединять кабели данных или другие кабели, которые не подключены к БП.
  5. Сгруппировать все силовые кабели и разъемы для удобства тестирования. При организации силовых кабелей рекомендуется отсоединить их и вынуть из корпуса компьютера, как можно дальше. Это позволит максимально легко подключить разъемы питания к расширенному тестеру.
  6. Убедиться, что переключатель напряжения источника питания, расположенный на задней панели, правильно настроен для страны пребывания. В США этот переключатель должен быть настроен на 110 В / 115 В, а в России на 220/230.
  7. Подключить 24-контактный разъем питания ATX и 4-контактный разъем питания ATX на материнской плате в тестере для блоков питания ПК. В зависимости от источника может не быть 4-контактного разъема материнской платы, но может быть 6 или 8 контактов. Если имеется более одного типа, просто подключаются поочередно вместе с 24-контактным разъемом основного питания.
  8. Подключить БП к электрической розетке и включить выключатель. Некоторые блоки не имеют переключателя на задней панели. Если источник, который тестируется, не работает, просто подключают устройство для подачи питания. Нажать и удерживать кнопку включения / выключения тестера для блоков питания ПК. Пользователь должен услышать, что вентилятор внутри источника начинает работать.

Некоторые версии усовершенствованного тестера Coolmax PS-228 для БП не требуют постоянного нажатия кнопки питания. Тот факт, что вентилятор работает, не означает, что источник питания правильно подает питание на остальные устройства. Если не запускается вентилятор блока питания при тестировании, даже если источник находится в хорошем состоянии, возможно он перегорел и его нужно проверить отдельно.

ЖК-дисплей расширенного тестера для источников должен быть включен, и пользователь увидит цифры тестирования по всем показателям. Если напряжение показывает «LL» или «HH» или если ЖК-дисплей не горит, БП не работоспособный, поэтому придется заменить его.

Основные компоненты и особенности работы

В последнее время все производители перешли на форм-фактор ATX. Такой переход был связан с изменением технических решений в производстве материнских плат, в частности, изменения системы её запуска. Используемая схемотехника требовала напряжения +3,3 вольта.

Стандарт ATX претерпел за всё время несколько ревизий, в первую очередь это было связано с выделением отдельных линий питания для процессоров и видеокарт. Самая первая модель имела стандартный 20-pin разъём, к которому в дальнейшем были добавлены четыре пина, подающие питание 12 вольт.

Все необходимые для работы напряжения подаются через основной разъём, имеющий ключ, защищающий от неправильной установки. Для обеспечения автоматизации запуска применяются различные сигналы, позволяющие провести первичное тестирование БП перед запуском. Так, для включения БП используется сигнал PS-ON. А линия PW-OK, разрешает запуск устройства только после появления всех требуемых напряжений, выдаваемых устройством питания.

Перед тем как приступить к ремонту компьютера своими руками, следует понимать как он устроен и принцип его работы. К основным его блокам относят:

  • сетевой фильтр;
  • первичную цепь питания;
  • узел контроля сигнала PS-ON;
  • блок формирования сигнала PW-OK;
  • стабилизатор напряжения линии + 5 вольт;
  • блок формирования положительных напряжений: 3,3 В, +5 В, +12 В;
  • блок формирования отрицательных напряжений: 5 В, 12 В;
  • формирователь положительного стабильного сигнала 3,3 вольта;
  • фильтры на линиях сформированных напряжений;
  • блок защиты.

https://youtube.com/watch?v=RbHT-SQjiJQ

Принцип работы источника напряжения основан на широтно-импульсной модуляции (ШИМ). Напряжение из промышленной сети поступает на сетевой фильтр, а через него на выпрямительный блок и силовые ключи. Величина напряжения на его выходе составляет 310 вольт. Далее сигнал поступает на вторичные узлы прибора питания и дежурку.

Если напряжение присутствует на ключевых транзисторах, то происходит их открывание, и в первичной обмотке трансформатора возникает ток. Под действием электродвижущей силы ток появляется и во вторичной обмотке. Шим-контроллер, изменяя параметры импульса, управляет временем открытия транзисторов. Работа транзисторов происходит попарно: если один открыт, то другой закрыт.

Стабилизация выходного сигнала происходит путём применения обратной связи. При поднятии уровня сигнала на вторичной обмотке схема обратной связи корректирует значение напряжения на управляющей ноге микросхемы. При этом контроллер увеличивает длительность сигнала, поступающего на транзисторные ключи.

С импульсного трансформатора напряжение поступает на остальные узлы схемы, где и формируются требуемые величины напряжений. На каждой такой линии стоит фильтр, он предназначен для убирания из сигнала паразитных пульсаций. Обычно фильтр представляет собой электролитический конденсатор.

При соединении разъёмов БП с материнской платой на неё поступает напряжение равное +5 вольт. Основные напряжения на блоке питания в этот момент отсутствуют, кроме сформированного материнской платой дежурного сигнала +3,3 вольта. При нажатии кнопки включения ПК, замыкающей контакты PW-ON на материнской плате, величина PS-ON становится равной нулю, и даётся разрешение на формирование рабочих напряжений. После этого на материнскую плату поступает напряжение PW-OK, обозначающее, что питание в норме. Провода, выходящие из устройства, отвечают за подачу напряжения, величина которого соответствует их цвету:

  • жёлтый, +12 вольт;
  • красный, +5 вольт;
  • белый, -5 вольт;
  • синий, -12 вольт;
  • оранжевый, + 3,3 вольта;
  • зелёный, для передачи сигнала PS ON;
  • серый, для передачи сигнала PW OK;
  • фиолетовый, дежурное питание;
  • чёрный, общий.

Когда при работе блока питания какой-то компонент неисправен (или на входе, или выходе), произошёл всплеск уровня напряжения, срабатывает схема защиты. Она останавливает работу путём снятия сигнала Power Good. Повторный запуск компьютерного БП возможен только после отключения его и обратного включения в электрическую сеть.

Особенности ремонтных работ и инструменты для них

Для стандартного типа устройств вышеперечисленные этапы диагностики и проведения ремонтных работ будут идентичными. Это связано с тем, что все они имеют типовое строение.

Припаивание деталей к плате

Также, чтобы провести качественный самостоятельный ремонт импульсного преобразователя напряжения, необходим хороший паяльник, а также умение управляться с ним. При этом вам еще понадобиться припой, спирт, который можно заменить на очищенный бензин, и флюс.
Помимо паяльника в ремонте обязательно понадобятся следующие инструменты:

  • набор отверток;
  • пинцет;
  • бытовой мультиметр или вольтметр;
  • лампа накаливания. Может использовать в качестве балластной нагрузки.

С таким набором инструментов простой ремонт будет по силам любому человеку.

Собираясь своими руками починить испортившийся импульсный преобразователь напряжения, необходимо понимать, что такие манипуляции не проводятся для изделий, предназначенные для комплексной замены. Они не рассчитаны на ремонт и их не возьмется чинить ни один мастер, так как здесь нужен полный демонтаж электронной начинки и замены ее на новую работающую.

Плата блок питания импульсного принципа работы

Во всех остальных случаях ремонт в домашних условиях и своими руками вполне возможен.
Правильно проведенная диагностика является половиной ремонта. Неисправности, связанные с высоковольтной части обнаружатся легко как визуально, так и при помощи вольтметра. А вот неисправность предохранителя можно выявить при отсутствии напряжения на участке после него.

При обнаружении с ее помощью неисправностей остается просто произвести их одновременную замену. Осуществляя ремонтные работы, необходимо обязательно опираться на внешний вид электронной платы. Иногда, чтобы проверить каждую деталь, необходимо ее выпаять и протестировать мультиметром. Желательно проводить проверку всех деталей. Несмотря на затруднительность такого процесса, он позволит выявить все испорченные элементы электросхемы и вовремя их заменить, чтобы предотвратить перегорания прибора в обозримом будущем.

Замена перегоревших деталей

После того, как была проведена замена всех перегоревших деталей, необходимо установить уже новый предохранитель и проверить отремонтированный блок питания, включив его. Обычно, если все было выполнено правильно, а также соблюдены все нормы и предписания ремонтных работ, преобразователь заработает.

Основные причины неисправностей

Причинами неисправностей в блоке питания могут быть:

  • броски и колебания напряжения питающей сети;
  • некачественное изготовление изделия;
  • перегрев, связанный с плохой работой вентилятора.

Неисправности обычно приводят к тому, что системный блок компьютера перестает запускаться или после непродолжительной работы выключается. В других случаях, несмотря на работу других блоков, не запускается материнская плата.

Прежде, чем начинать ремонт, надо окончательно убедиться в том, что неисправен именно блок питания. При этом сначала надо проверить работоспособность сетевого кабеля и сетевого выключателя. Убедившись в их исправности можно отсоединять кабели и извлекать блок питания из корпуса системного блока.

Перед тем, как повторно автономно включить БП, к нему необходимо подключить нагрузку. Для этого понадобятся резисторы, которые подключаются к соответствующим выводам. При этом величину сопротивлений резисторов нагрузки надо выбрать так, чтобы по цепям протекали токи, величины которых соответствовали номинальным показателям. Мощность рассеивания резисторов должна соответствовать номинальным напряжениям и токам.

Вначале необходимо проверить влияние материнской платы. Для этого необходимо замкнуть два контакта на разъеме блока питания. На 20-контактном разъеме это будут контакт 14 (провод, по которому подходит сигнал Power On) и контакт 15 (провод, соответствующий выводу GND – Земля). Для 24-контактного разъема — это будут контакты 16 и 17 соответственно.

Исправность БП можно оценить по вращению его вентилятора. Если вентилятор вращается – блок питания исправен.

Далее надо проверить соответствие напряжений на разъеме блока их номинальным величинам. При этом надо учитывать, что в соответствии с документацией на блок питания АТХ допускается отклонение значений напряжения для цепи питания -12В в пределах ± 10%, а для остальных цепей питания ± 5%. В случае невыполнения этих условий надо переходить к ремонту блока питания.

Как включить блок питания без материнской платы

Здравствуйте, уважаемые читатели блога. Предлагаю вашему вниманию статью на тему “Включить блок питания без материнской платы

”. Поломки, что возникают в процессе эксплуатации компьютера, требуют устранения. В том случае, когда после нажатия кнопки включения, компьютер не запускается, то вероятной причиной неисправности может быть вышедшая из строя материнская плата или блок питания. Обе комплектующих детали покупать будет нецелесообразно, изначально нужно проверить какая именно деталь вышла со строя. Из этой статьи вы узнаете о том, как проверить на работоспособность блок питания .

Есть еще несколько причин, по которым требуется произвести запуск блока питания без компьютера

, а именно в случае применения в одном корпусе двух блоков питания, при необходимости проверки работоспособности новых схем ну и конечно запуск блока питания для проверки его исправности.

Рис 1. Блок питания.

Компьютерный блок питания является вторичным источником питания, который обеспечивает компьютерные узлы бесперебойным электропитанием и преобразовывает сетевое напряжение до заданного значения. В некотором роде использование блока питания стабилизирует и защищает компьютер от незначительных перебоев электропитания. А вентилятор этого устройства, который начинает работать после того, как включить блок питания, является частью охлаждающей системы внутренних деталей системного блока.

Кнопка включения POWER на компьютере подсоединена к материнской плате, которая питается от блока питания. И, казалось бы, что произвести включение блока питания вне этой схемы невозможно (поскольку блок питания не запускается без нагрузки). Но это не так.

Оказывается, запустить блок питания без материнской платы

не составляет больших трудностей. Это несложно осуществить, имея под рукой компьютер на котором можно запустить блок питания, скрепку и пинцет и следовать такой инструкции:

1. Любая операция, связанная разъединением и соединением проводов и разъемов должна осуществляться при выключенном компьютере, отсоединенном сетевом кабеле и снятой крышкой системного блока. Не стоит забывать о мерах безопасности, поскольку некоторые элементы монтажа будут находиться под напряжением.

2. Отключаем все разъемы, которые соединяют блок питания с материнской платой и другими устройствами. Поскольку запустить блок питания можно только под нагрузкой, значит необходимо оставить подключенными одно из устройств (жесткий диск или DVD/CD привод). На рисунке показаны основные коннекторы блока питания

Рис 2. Коннекторы БП.

Где:

1 – коннектор для подключения флоппи-дисковода. Отключаем.

2 – АТА(IDE)-коннектор. Подключает питание до АТА-винчестера или привода оптических дисков. Оставляем один коннектор подключенным к разъему на винчестере или приводе (DVD/CD).

3 – SATA-коннектор. Подключает питание до SАТА-винчестера. Отключаем.

4 – коннектор ATX12V (подключает питания к процессору). Отключаем.

5 – коннектор (главный 8-контактный и дополнительный 6- контактный) питания карт PCI—E. Отключаем.

6 – 24-контактный коннектор ATX (подключает питания к материнской плате). Отключаем.

7 – при наличии других коннекторов – их также отключаем.

Чтобы запустить блок питания нам понадобиться 24-контактный коннекторATX (смотри рисунок).

Рис 3. Выводы 24-контактного коннектораATX 3. Разъем, который соединял материнскую плату, и блок питания оснащен выводами PS-ON и GND

. Где вывод PS-ON – включение, он является 16-м контактом разъема, на котором чаще всего провод зеленого цвета (реже этот провод серый, поскольку китайскими производителями производится путаница английских слов green и gray). А GND – земля, это пятый в разъеме провод, который всегда черного цвета. Для того чтобы убедится, что провода были выбраны правильно и запуск блока питания не повредит самому БП, нужно посмотреть надписи, которые есть на плате блока питания возле точек, где припаяны провода. Включить блок питания можно путем соединения проводов PS-ON и GND и подачи напряжения на блок питания.

4. Для того чтобы запуск блока питания

произошел сразу после того, как на него было подано питание, провода PS-ON и GND должны оставаться соединенными. Но лучше если между этими проводами есть переключатель и при включении блока питания Вы сами будете руководить подачей питания.

5. В том случае, когда требуется использовать блок питания для долговременной работы, а не в целях тестирования нужно учесть то обстоятельство, что указанная на БП мощность является пиковой. Если требуется включить блок питания с целью его долговременной работы, то нужно использовать среднюю мощность.

xiod.ru

Диагностика неисправности телевизора

При первых симптомах поломки не стоит сразу же разбирать телевизор и извлекать блок питания. Дело в том, что причина проблемы часто кроется в розетке. Прежде всего стоит проверить наличие напряжение в сети, возможно неисправность в проводке. Причем наличие света или рабочие розетки в других комнатах еще ничего не значат, так как проводка может быть проложена только к одной розетке и проходить через отдельный автомат защиты. Проверить наличие напряжения в сети можно при помощи обычного индикатора.

Если напряжение есть, следует проверить его численное значение. Сделать это можно при помощи обычного мультиметра. Практически все современные телевизоры рассчитаны на рабочий диапазон напряжения в 210-250 В. Но в некоторых случаях напряжение может понижаться до пределов 190 или даже 170В. Телевизор не будет включаться только потому, что ему не хватает питания. В данной ситуации придется либо решать вопрос с энергопоставляющей компанией, либо прибегнуть к покупке стабилизатора.

Стабилизатор также поможет защитить телевизор от пагубных скачков напряжения в сети.

Если же все с источником питания и напряжением в порядке, проблемы действительно в самом телевизоре. А если он не включается, значит все кроется в неисправности самого блока питания

На что еще следует обратить внимание:

  1. Издает ли телевизор посторонний звук – трещит, стучит, свистит или пищит.
  2. Горит ли индикаторная лампа.
  3. Не греется ли задняя стенка телевизора.
  4. Происходит ли что-то при подключении телевизора к сети.

Далее можно будет приступить к разбору телевизора и извлечению из него платы блока питания для поиска локальных неисправностей.

Визуальный осмотр блока питания

Первое, что надо сделать при подозрениях на неисправность источника – выполнить визуальный осмотр. Внешнее, без снятия кожуха, обследование, редко позволяет понять, что сгорел компьютерный блок питания. Больше информации может дать осмотр внутреннего пространства устройства. Наличие следов обгорания элементов, дорожек, намоточных деталей свидетельствует о серьезных проблемах, при которых потребуется квалифицированный ремонт. Решение о его целесообразности может принять специалист.

Если следы глобальных нарушений отсутствуют, в первую очередь надо найти местоположение плавкого предохранителя. Если он в стеклянном корпусе, его перегорание можно обнаружить визуально. Если корпус керамический, исправность плавкой вставки можно определить прозвонкой с помощью мультиметра (это не помешает сделать и при исправном на вид стеклянном предохранителе).

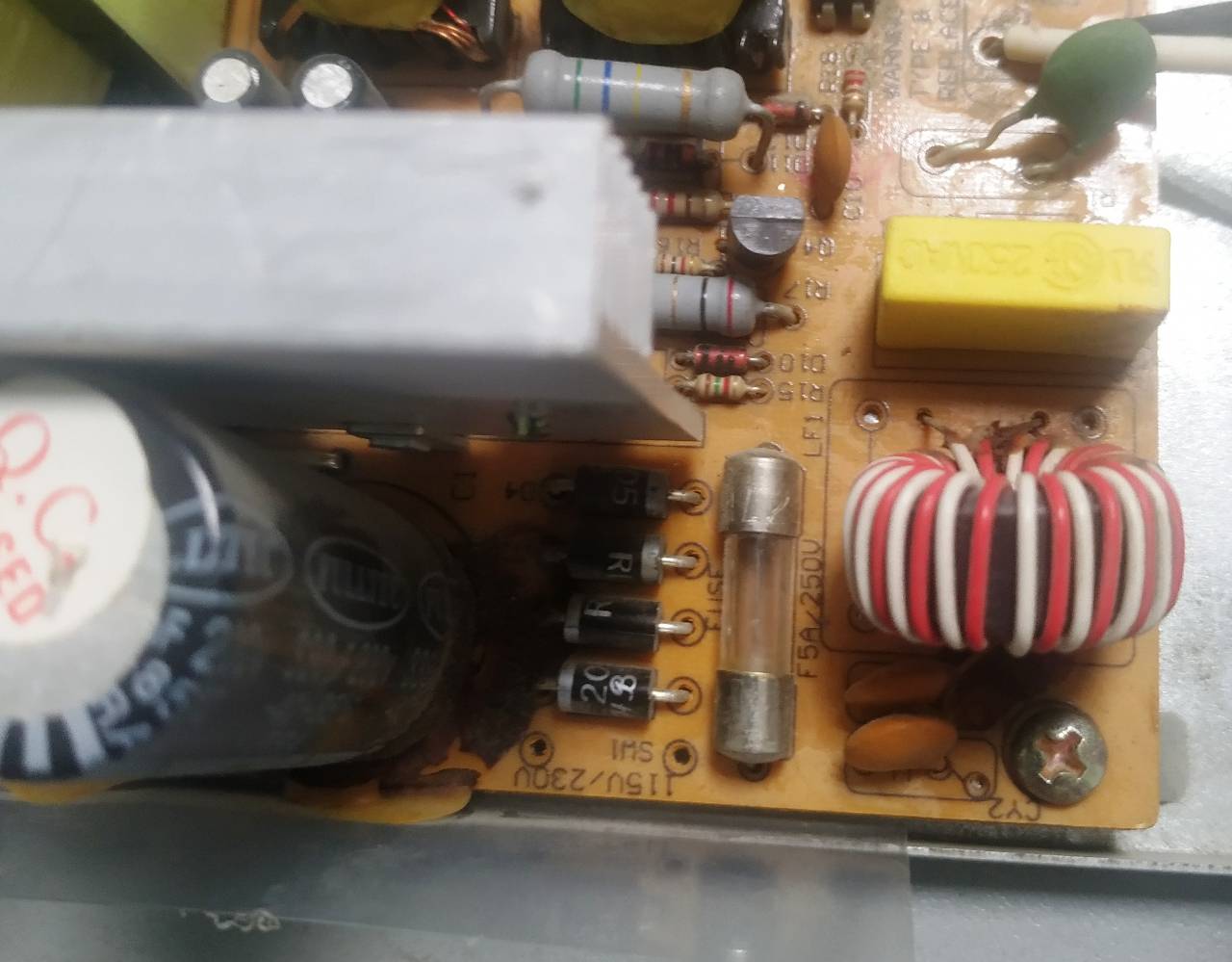

Предохранитель в стеклянном корпусе на плате блока питания.

Если предохранитель неисправен, его надо заменить на такой же по номиналу тока плавления (желательно и по размеру – так проще установить в плату). Если после включения плавкая вставка перегорает повторно под нагрузкой, значит надо замерить потребляемую мощность – возможна перегрузка БП. Если предохранитель перегорает повторно на холостом ходу, это является симптомом внутренней неисправности источника напряжения.

Еще одна проблема, которую можно обнаружить при визуальном осмотре – неисправность оксидных конденсаторов. Внешне такие емкости выглядят вздувшимися (иногда даже взорвавшимися). Даже если такой конденсатор еще исправен, то он потенциально ненадежен, его дни сочтены. Поэтому такие элементы надо заменить. Менять конденсаторы можно на другие, имеющие равные емкость или напряжение. Можно и на большие, если позволяют установочные габариты. Но не на меньшие.


Вздувшиеся (в середине) и исправные (по краям) оксидные конденсаторы.

Это, пожалуй, все проблемы, которые можно обнаружить визуально. Если после всех выполненных действий источник питания не работает, надо перейти к более глубокой проверке.
