Как проверить блок питания телевизора

Основные компоненты и особенности работы

В последнее время все производители перешли на форм-фактор ATX. Такой переход был связан с изменением технических решений в производстве материнских плат, в частности, изменения системы её запуска. Используемая схемотехника требовала напряжения +3,3 вольта.

Стандарт ATX претерпел за всё время несколько ревизий, в первую очередь это было связано с выделением отдельных линий питания для процессоров и видеокарт. Самая первая модель имела стандартный 20-pin разъём, к которому в дальнейшем были добавлены четыре пина, подающие питание 12 вольт.

Все необходимые для работы напряжения подаются через основной разъём, имеющий ключ, защищающий от неправильной установки. Для обеспечения автоматизации запуска применяются различные сигналы, позволяющие провести первичное тестирование БП перед запуском. Так, для включения БП используется сигнал PS-ON. А линия PW-OK, разрешает запуск устройства только после появления всех требуемых напряжений, выдаваемых устройством питания.

Перед тем как приступить к ремонту компьютера своими руками, следует понимать как он устроен и принцип его работы. К основным его блокам относят:

  • сетевой фильтр;
  • первичную цепь питания;
  • узел контроля сигнала PS-ON;
  • блок формирования сигнала PW-OK;
  • стабилизатор напряжения линии + 5 вольт;
  • блок формирования положительных напряжений: 3,3 В, +5 В, +12 В;
  • блок формирования отрицательных напряжений: 5 В, 12 В;
  • формирователь положительного стабильного сигнала 3,3 вольта;
  • фильтры на линиях сформированных напряжений;
  • блок защиты.

https://youtube.com/watch?v=RbHT-SQjiJQ

Принцип работы источника напряжения основан на широтно-импульсной модуляции (ШИМ). Напряжение из промышленной сети поступает на сетевой фильтр, а через него на выпрямительный блок и силовые ключи. Величина напряжения на его выходе составляет 310 вольт. Далее сигнал поступает на вторичные узлы прибора питания и дежурку.

Если напряжение присутствует на ключевых транзисторах, то происходит их открывание, и в первичной обмотке трансформатора возникает ток. Под действием электродвижущей силы ток появляется и во вторичной обмотке. Шим-контроллер, изменяя параметры импульса, управляет временем открытия транзисторов. Работа транзисторов происходит попарно: если один открыт, то другой закрыт.

Стабилизация выходного сигнала происходит путём применения обратной связи. При поднятии уровня сигнала на вторичной обмотке схема обратной связи корректирует значение напряжения на управляющей ноге микросхемы. При этом контроллер увеличивает длительность сигнала, поступающего на транзисторные ключи.

С импульсного трансформатора напряжение поступает на остальные узлы схемы, где и формируются требуемые величины напряжений. На каждой такой линии стоит фильтр, он предназначен для убирания из сигнала паразитных пульсаций. Обычно фильтр представляет собой электролитический конденсатор.

При соединении разъёмов БП с материнской платой на неё поступает напряжение равное +5 вольт. Основные напряжения на блоке питания в этот момент отсутствуют, кроме сформированного материнской платой дежурного сигнала +3,3 вольта. При нажатии кнопки включения ПК, замыкающей контакты PW-ON на материнской плате, величина PS-ON становится равной нулю, и даётся разрешение на формирование рабочих напряжений. После этого на материнскую плату поступает напряжение PW-OK, обозначающее, что питание в норме. Провода, выходящие из устройства, отвечают за подачу напряжения, величина которого соответствует их цвету:

  • жёлтый, +12 вольт;
  • красный, +5 вольт;
  • белый, -5 вольт;
  • синий, -12 вольт;
  • оранжевый, + 3,3 вольта;
  • зелёный, для передачи сигнала PS ON;
  • серый, для передачи сигнала PW OK;
  • фиолетовый, дежурное питание;
  • чёрный, общий.

Когда при работе блока питания какой-то компонент неисправен (или на входе, или выходе), произошёл всплеск уровня напряжения, срабатывает схема защиты. Она останавливает работу путём снятия сигнала Power Good. Повторный запуск компьютерного БП возможен только после отключения его и обратного включения в электрическую сеть.

Неправильно выбранный режим

Режим ожидания останавливает работу дисплея, но не выключает сам аппарат — иными словами, ТВ функционирует, но внешне это никак не проявляется. В таком случае придётся просто воспользоваться ПДУ и переключить режим, нажав кнопку Standby.

Необходимо отметить, что данная функция не отключает блок питания и поэтому держит экран всегда «наготове», что делает телевизор уязвимым к скачкам напряжения в электрической сети.

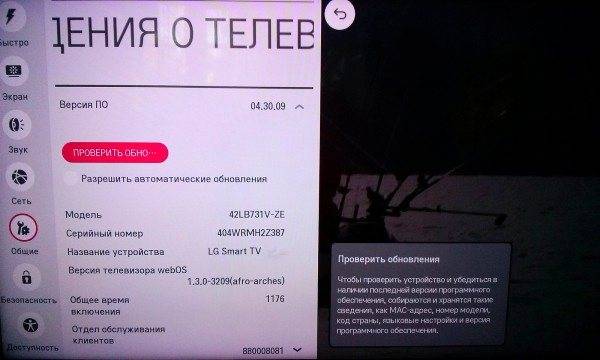

Активированный режим AV, HDMI и другие, также может препятствовать просмотру каналов кабельного, цифрового или обычного телевидения. Если вы ранее подключали к экрану лептоп и забыли сменить настройки источника сигнала обратно, то, возможно, придётся активировать TV-источник сигнала из меню настроек вручную.

Советы по доработке:

  • Многие производители источников питания в целях экономии ставят слабые диоды (мосты) в выпрямители. Следует заменить как минимум в 2 раза больше по току: Диоды можно поставить на 4 ампера, диодную сборку на 5-7 ампер.
  • Выходные диоды (Шоттки) желательно тоже поставить помощнее
  • Электролитические конденсаторы по выходным цепям тоже необходимо поменять на ёмкость вдвое больше вместо 1000 мкФ. смело можно ставить 2200 мкФ. Вместо 1500 и 2200 соответственно 3300 мкФ. и 4700 мкФ. Думаю логика вам понятна. Напряжение на новых конденсаторах должно быть не ниже 25 вольт.
  • Часто можно встретить в цепи +12 вольт два диода на радиаторе – необходимо поставить MBR20100 или подобный.
  • В цепях ключевых транзисторов стоят маленькие электролиты на 1 мкФ. – причина многих проблем. Стоит их заменить на 4,7 мкФ. 50 вольт.

Доработав таким образом компьютерный блок питания вы продлите его жизнь и обезопасите его от ряда непредвиденных неисправностей, которые, как мину замедленного действия заложили производители.

Общее описание бытового импульсного питающего устройства

Конечно для того чтобы попытаться не только отремонтировать импульсный блок питания, но и определить его неисправность необходимо иметь базовые знания по электронике и обладать определенными электротехническими навыками.

Кроме того, следует помнить, что некоторые элементы блока находятся под сетевым напряжением, в силу чего даже при первичном осмотре устройства следует соблюдать осторожность. Однако большинство блоков построены по типовым схемам и имеют сходные неисправности, поэтому самостоятельно отремонтировать импульсный блок питания может попытаться каждый.. В составе любого источника питания, будь то встроенный, как в телевизоре или установленный в виде отдельного устройства, как в настольном компьютере, имеются два функциональных блока – высоковольтный и низковольтный

В составе любого источника питания, будь то встроенный, как в телевизоре или установленный в виде отдельного устройства, как в настольном компьютере, имеются два функциональных блока – высоковольтный и низковольтный.

В высоковольтном боке, сетевое напряжение преобразуется диодным мостом в постоянное, и сглаживается на конденсаторе до уровня 300,0…310,0 вольт. Постоянное, высокое напряжение преобразуется в импульсное, частотой 10,0…100,0 килогерц, что позволяет отказаться от массивных низкочастотных понижающих трансформаторов, заменив их малогабаритными импульсными.

В низковольтном блоке импульсное напряжение понижается до необходимого уровня, выпрямляется, стабилизируется и сглаживается. На выходе этого блока присутствует одно или несколько напряжений, необходимых для питания бытовой техники. Кроме того, в низковольтном блоке смонтированы различные управляющие схемы, позволяющие повысить надежность устройства и обеспечить стабильность выходных параметров.

Визуально, на реальной плате, различить высоковольтную и низковольтную часть достаточно просто. К первой подходят сетевые провода, а от второй отходят питающие.

Импульсный стабилизатор в блоке питания на транзисторах

Распространенные неисправности телевизоров

Современные ЖК телевизоры стали более компактными, и их починку проводить стало намного легче. Конечно, бывают поломки, которые сложно обнаружить без специального диагностического оборудования. Но чаще всего встречаются неисправности, которые можно обнаружить даже визуально, например, вздувшиеся конденсаторы. При такой поломке достаточно выпаять их и заменить на новые с такими же параметрами.

Все телеприемники одинаковы по своему устройству и состоят из блока питания (БП), материнской платы и модуля подсветки LCD (используются лампы) или ЛЕД (используются светодиоды). Материнку самостоятельно чинить не стоит, а БП и лампы подсветки экрана – вполне возможно.

Не получается включить или выключить телевизор

Если телевизор не получается включить совсем, то, скорее всего, причину проблемы нужно искать в блоке питания. Если в сети часто происходят перепады напряжения, то он просто мог перегореть. Также из-за этого может происходить самопроизвольное выключение устройства. Если модель оснащена специальной защитой, то при скачках напряжения она будет срабатывать и отключать технику.

Если же есть четкая уверенность, что с напряжением проблем нет, то причина может быть в появлении микротрещин на материнской плате.

Читайте подробнее, почему телевизор не включается.

Плохое качество звука

Если качество звука неожиданно резко упало, то связано это с неисправностью динамиков. Необходимо провести диагностику и проверить правильность их подключения. Все контакты должны находиться в хорошем состоянии. Если при осмотре никаких проблем не выявлено, то нужно детально изучить функционирование радиоканалов.

Отсутствующее изображение или его плохое качество

Одна из самых распространенных проблем. Заключается в том, что пользователь слышит звук работающего телевизора, но изображение отсутствует. В таком случае необходимо обратиться к помощи специалистов по ремонту. Возможных причин у данной неисправности может быть много и профессионал способен быстро определить ее. Чаще всего это будет одна из следующих поломок.

  1. Есть звук, но отсутствует изображение – поломка видеоусилителя или матрицы.
  2. Нет «картинки», звук есть, но периодически пропадает. В данном случае проблема, скорее всего, связана с разверткой.
  3. Звук есть, а экран просто светится. Самое простое, что может быть – помехи тюнера. В худшем случае сломался видеопроцессор.
  4. Звук и изображение есть, но картинка растянута не на весь экран. Это свидетельствует о том, что возникла поломка модуля кадровой развертки матрицы. Это происходит при частых скачках напряжения в сети, либо из-за неисправного блока питания.
  5. Звук и изображение есть, но на экране появляется узкая полоса. Если она вертикальная, то это свидетельствует о вероятной поломке трансформатора срочной развертки. Горизонтальная полоса говорит о проблеме в самой кадровой развертке.
  6. Звук есть. Изображение есть, но стало одноцветным. В таком случае нужно рассматривать в качестве причины поломку видеопроцессора или видеоусилителя.

Неисправность матрицы

Неисправность матрицы является одной из самых сложных проблем. Дело в том, что починить ее не получится, поэтому придется производить замену. Матрица является элементом, на котором выполняется построение изображения. Сломаться она может по следующим причинам:

  • телевизор роняли, или по экрану чем-то ударили;
  • контакты матрицы подверглись воздействию жидкости;
  • элемент оказался бракованным;
  • матрица долго эксплуатировалась и износилась за это время.

О том, что матрица повреждена, могут свидетельствовать следующие признаки:

  • на экране появляются полосы разного цвета;
  • черные круги на «картинке»;
  • изображение подвисает или полностью исчезает.

Проблема с разверткой

Определить, что проблема связана с неисправностями кадровой развертки, можно по следующим факторам:

  • изображение уменьшилось или сместилось в сторону;
  • нарушилась центровка или появились линии;
  • кадровая развертка отсутствует полностью – на экране вместо изображения находится только белая светящаяся полоса.

В данной ситуации причиной неисправности является блок генератора кадровой развертки. В нем находится много электронных элементов. Поэтому необходимо вызвать специалиста, которой сможет точно определить, какой из них необходимо заменить, и выполнит ремонт.

Общие рекомендации по ремонту блока питания телевизора

Итак, пошаговая инструкция ремонт импульсного блока питания:

  1. Включаем телевизор, убеждаемся, что он не работает, что индикатор дежурного режима не горит. Если он горит, значит дело, скорее всего, не в блоке питания. На всякий случай надо будет проверить напряжение питания строчной развертки.
  2. Выключаем телевизор, разбираем его.
  3. Проводим внешний осмотр платы телевизора, особенно участка, где размещен блок питания. Иногда могут быть обнаружены вспучившиеся конденсаторы, обгоревшие резисторы и другое. Надо будет в дальнейшем проверить их.
  4. Внимательно смотрим пайки, особенно трансформатора, ключевого транзистора/микросхемы, дросселей.
  5. Проверяем цепь питания: прозваниваем шнур питания, предохранитель, выключатель питания (если он есть), дроссели в цепи питания, выпрямительный мост. Часто при неисправном ИБП предохранитель не сгорает — просто не успевает. Если пробивается ключевой транзистор, скорее сгорит балластное сопротивление, чем предохранитель. Бывает, что горит предохранитель из-за неисправности позистора, который управляет размагничивающим устройством (петлей размагничивания). Обязательно проверьте на короткое замыкание выводы конденсатора фильтра сетевого питания, не выпаивая его, так как таким образом часто можно проверить на пробой выводы коллектор – эмиттер ключевого транзистора или микросхемы, если в нее встроен силовой ключ. Иногда питание на схему подается с конденсатора фильтра через балластные сопротивления и в случае их обрыва надо проверять на пробой непосредственно на электродах ключа.
  6. Проверяем остальные детали блока — диоды, транзисторы, некоторые резисторы. Сначала проверку производим без выпаивания детали, выпаиваем только когда возникло подозрение, что деталь может быть неисправна. В большинстве случаев такой проверки достаточно. Часто обрываются балластные сопротивления. Балластные сопротивления имеют малую величину (десятые Ома, единицы Ом) и предназначены для ограничения импульсных токов, а также для защиты в качестве предохранителей.
  7. Смотрим, нет ли замыканий во вторичных цепях питания — для этого проверяем на короткое замыкание выводы конденсаторов соответствующих фильтров на выходах выпрямителей.

Включаем. На этом этапе возможны три варианта:

  1. Лампочка ярко вспыхнула, затем притухла, появился растр. Или загорелась индикация дежурного режима. В обоих случаях надо замерить напряжение, питающее строчную развертку — для разных телевизоров оно различно, но не больше 125 Вольт. Часто его величина написана на печатной плате, иногда возле выпрямителя, иногда возле ТДКС. Если оно завышено до 150–160 Вольт, а телевизор находится в дежурном режиме, то переведите его в рабочий режим. В некоторых телевизорах допускается завышение напряжений на холостом ходу (когда строчная развертка не работает). Если в рабочем режиме напряжение завышено, проверьте электролитические конденсаторы в блоке питания только методом замены на заведомо исправный. Дело в том, что часто электролитические конденсаторы в ИБП теряют частотные свойства и на частоте генерации перестают выполнять свои функции несмотря на то, что при проверке тестером методом заряда-разряда конденсатор вроде бы исправен. Также может быть неисправна оптопара (если она есть) или цепи управления оптопарой. Проверьте, регулируется ли выходное напряжение внутренней регулировкой (если таковая имеется). Если не регулируется, то надо продолжить поиск неисправных деталей.
  2. Лампочка ярко вспыхнула и погасла. Ни растра, ни индикации дежурного режима не появилось. Это говорит о том, что импульсный блок питания не запускается. Надо измерить напряжение на конденсаторе сетевого фильтра, оно должно быть 280–300 Вольт. Если его нет — иногда ставят балластное сопротивление между мостом сетевого выпрямителя и конденсатором. Еще раз проверить цепи питания и выпрямителя. Если напряжение занижено, может быть оборван один из диодов моста сетевого выпрямителя или, что встречается чаще, потерял емкость конденсатор фильтра сетевого питания. Если напряжение в норме, то нужно еще раз проверить выпрямители вторичных источников питания, а также цепь запуска. Цепь запуска у простых телевизоров состоит из нескольких резисторов, включенных последовательно. Проверяя цепь, надо измерять падение напряжения на каждом из них, измеряя напряжение непосредственно на выводах каждого резистора.
  3. Лампочка горит на полную яркость. Немедленно выключите телевизор. Заново проверьте все элементы. И помните — чудес в радиотехнике не бывает, значит вы где-то что-то упустили, не все проверили.

Блок питания для ноутбука: как проверить?

Вы уже поняли, что для проверки вам понадобится мультиметр. Никаких супервысоких технологий! Так что доставаем прибор и приступаем к работе.

  1. ВключениеЛюбой электроприбор, работающий от сети, следует включить в сеть, в том числе мультиметр. Если есть индикатор – убедитесь, что он загорелся. Далее переводим мультиметр в вольты. Подключаем тестеры – черный и красный.
  2. Установка переключателяПосмотрите, какой показатель напряжения указан на корпусе вашей зарядки. Если до 20В, устанавливаем переключатель на 20. Если ровно 20В или больше, устанавливаем на отметку 200.
  3. Установка тестераБерем красный тестер (соответствует показателю плюс) и вставляем в штекер зарядки. Черный тестер (соответствует показателю минус) прикладываем к штекеру снаружи.
  4. Фиксация результатаСмотрим на экран мультиметра. Если цифра совпадает с показателем напряжения, указанном на корпусе зарядного устройства, все отлично. Если чуть больше – тоже хорошо. Если меньше – с блоком питания что-то не так.
  5. Подключение нагрузочных резисторовЧтобы быть уверенным, что зарядка «потянет» высокие нагрузки, снимите показания при подключенных нагрузочных резисторах. Естественно, если предыдущие показатели были в норме. Обычно используют резисторы мощностью 20-25 Вт. Полученные результаты сопоставьте с допустимыми нормами в техпаспорте. Если примерно совпадают – великолепно! Если очень отклоняются – с блоком питания проблема.

Сразу уточним, что поломок у блока может быть множество. Например, повреждение кабеля зарядки. Или выход из строя вилки сетевого адаптера. Или неисправность гнезда разъема. Правда, при поврежденном проводе или вилке зарядка, скорее всего, не включится вообще. Причем эти баги могут быть и не заметны при внешнем осмотре, а скрыты под плотным слоем изоляции.

Также сложно визуально определить, что в гнезде адаптера отошли контакты. Вот тогда и нужно проверить работоспособность адаптера мультиметром. Если напряжение в норме, а работу блока питания считать нормальной сложно – значит, ищите, где разошлись контакты. Будете ли вы делать это самостоятельно или обратитесь в сервис – решайте сами! Лучше, конечно, в сервис – там заодно и подправят поломку. Или вынесут окончательный вердикт относительно необходимости покупки нового зарядного устройства.

Чаще всего лэптопы перестают работать из-за проблем с зарядным устройством. Особенно этому подвержены ноутбуки, поскольку их блоки питания используются интенсивно в самых разных условиях. Блок питания в ноутбуке — это устройство, которое формирует из напряжения электросети необходимое системе напряжение. То есть, его задача — преобразовать переменный ток сети в постоянный. Помимо блока питания зарядное устройство состоит из кабеля с вилкой, а также шнура с коннектором. Если один из перечисленных элементов выходит из строя, то зарядное устройство либо перестанет работать, либо будет работать некорректно. Можно не утруждать себя поиском причины, а просто купить блок питания для ноутбука HP , Acer или любой другой модели. А можно попробовать разобраться, работает ли зарядное устройство.

Ремонт телевизора

О неисправности телевизионного модуля питания прежде всего свидетельствует отсутствие свечение диода «спящего» режима. Первыми ремонтными операциями являются:

проверка на целостность (отсутствие обрыва) питающего шнура напряжения;
разборка телевизионного приемника и освобождение электронной платы;
осмотр платы блока питания, на наличие внешне неисправных деталей (вздувшихся конденсаторов, пригоревших мест на печатной плате, лопнувших корпусов, обугленной поверхности резисторов);
проверка мест пайки, при этом особое внимание уделяется пропайке контактов импульсного трансформатора.

Если визуально установить дефектную деталь не удалось, то необходимо последовательно проверить работоспособность предохранителя, диодов, электролитических конденсаторов и транзисторов. К сожалению, если вышли из строя управляющие микросхемы, установить их неисправность можно только косвенным способом – когда при полностью исправных дискретных элементах работоспособное состояние блока питания не наступает.

В практике ремонта имеют место случаи, когда модуль питания не работает (не запускается) а предохранитель не сгорел. Это может свидетельствовать о пробое (перегорании) транзистора генератора высокочастотных импульсов.

Наиболее частыми причинами неработоспособности телевизионных блоков является:

  • обрыв балластных сопротивлений;
  • неработоспособность (короткое замыкание) Высоковольтного фильтрующий конденсатор;
  • неисправность конденсаторов фильтров вторичного напряжения;
  • пробой или перегорание выпрямительных диодов.

Проверку всех этих деталей (кроме выпрямительных диодов) можно произвести, не выпаивая их из платы. Если удалось определить неисправную деталь, то ее заменяют и приступают к проверке выполненного ремонта. Для этого на место предохранителя устанавливают лампу накаливания и включают устройство в сеть.

Здесь возможны несколько вариантов поведения отремонтированного устройства:

  1. Лампочка вспыхивает и притухает, загорается светодиод спящего режима, на экране появляется растр. В этой ситуации в первую очередь замеряют напряжение строчной развёртки. При его завышенной величине необходимо проверить и заменить гарантированно исправными электролитические конденсаторы. Аналогичная ситуация проявляется при неисправности оптронных пар.
  2. Если лампочка вспыхивает и гаснет, светодиод не загорается, растр отсутствует значит не запускается генератор импульсов. В этом случае проверяется уровень напряжения на электролитическом конденсаторе фильтра высоковольтной части. Если оно ниже 280,0…300,0 вольт, то наиболее вероятны следующие неисправности:

    пробит один из диодов выпрямительного моста;

Если напряжение отсутствует необходим повторно проверить целостность цепей питания и всех диодов выпрямителя высокого напряжения.

Если свечение лампочки велико, необходимо тут же отключить модуль питания от сети и заново провести проверку всех электронных деталей.

Вышеперечисленная последовательность и схема проверки позволяют выявить основные неисправности питающего устройства телевизионного приемника.
