Задний адаптер для мотоблока своими руками

Как собрать

Делать следует либо передний, либо задний вариант, все зависит от модели мотоблока. Если разницы нет, выбрать второй тип, так как изготовить его намного проще. Соблюдать простую инструкцию, желательно заранее посмотреть фото готовых изделий, четко понимать, как должен выглядеть результат работы.

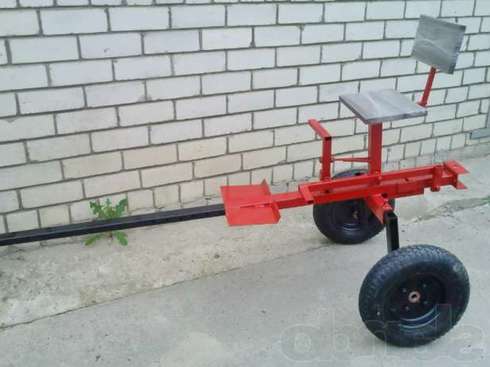

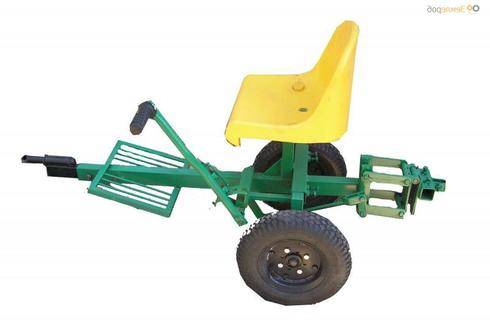

Конструкция с задним расположением

Ее называют тележка, так как она ставится на стандартное прицепное устройство. Еще до начала работы сделать чертеж со всеми размерами, либо найти готовый, вариантов много, есть из чего выбрать. Хорошо разобраться, если нужно, внести корректировки, чтобы точно подогнать изделие под свою технику. Проводить работу так:

Нарезать трубу либо уголок, зачистить свариваемые торцы. Сложить части на ровной поверхности, проверить геометрию с помощью угольника и измерения диагоналей.
Сварить основную часть каркаса. Вначале прихватить, потом перепроверить положение еще раз, только после этого сделать сплошные швы по всей длине соединений. Зачистить наплывы металла шлифовальной машинкой.
Приварить сцепку к хвостовику, подобрать положение точно, все размеры снимать на мотоблоке. Удобнее работать с помощником, так как самому выставлять детали и контролировать их положение сложно.
Закрепить пол и педали, либо рычаги. Все части точно подогнать, выставить и проверить, нормально ли они двигаются.
Установить сиденье. Предварительно подобрать правильное положение, потом салазки либо приварить, либо закрепить болтами. В этом случае просверлить отверстия в нужных местах, использовать крепеж с шайбами. Укрепить пол в местах расположения болтов дополнительными ребрами жесткости.
Поставить колеса. Тут работа зависит от типа их крепления к раме

Проще всего сделать отдельные модули из квадратного профиля и ступицы, которые вставляются внутрь трубы и крепятся.
Уделить внимание выставлению сцепки сзади. Лучше всего, если ее можно будет регулировать по высоте

Сделать крепежную пластину с отверстиями, она позволит крепить узел выше или ниже, это самое простое решение.

При сборке системы с подвижным сочленением соединительный узел должен быть жестким и поворачиваться только в горизонтальной плоскости. Проще купить готовый шарнир, так как в домашних условиях точно подогнать эту часть конструкции сложно.

После сборки проверить, нормально ли крепится сцепка к мотоблоку, удобно ли управлять. Все недочеты лучше найти на этой стадии, сразу устранить. Потом зачистить все очаги коррозии на металле, если они есть, покрасить поверхность в 2-3 слоя для надежности.

Вариант с передним расположением

Передний адаптер для мотоблока Нева с рулевым управлением можно купить готовым. Он также подходит для других моделей техники – Ока, Каскад, Луч, Целина. Но он обойдется от 23 000 рублей, поэтому есть смысл сделать его своими силами, используя готовые изделия как образец. Чертежи несложно найти, что тоже хорошо. Работу проводить так:

Продумать расположение всех элементов управления. Чаще всего проблемы возникают именно с этим. Проще всего использовать рычаги или педали, распланировать их расположение заранее, исключить любые проблемы.
Сварить несущий каркас

Уделить внимание месту присоединения к мотоблоку, его стоит дополнительно укрепить. Использовать уголок или трубу с запасом прочности, чтобы под нагрузками элементы не деформировались.
Проще всего использовать готовую рулевую колонку и рейку

Купить любой небольшой вариант на авторазборке, тогда ничего не придется придумывать. Поставить колеса со ступицами, по месту подогнать рулевой механизм.
Приварить пол, выставить сиденье и все элементы управления. Проверять каждый узел при монтаже, чтобы убедиться, что он работает как нужно и проблем после сборки не возникнет.
Готовый адаптер с рулем к мотоблоку Нева, собранный своими руками, надо испытать после сборки. Уделить внимание рулевому механизму и удобству управления.
Окрасить все незащищенные металлические поверхности, перед этим очистить сталь от коррозии.

Такие варианты хороши тем, что при работе используется стандартная сцепка мотоблока и доступен вал отбора мощности для активных агрегатов. Можно дополнительно поставить фары, чтобы передвигаться или работать даже в темное время, для этого в передней части рамы сделать два кронштейна для крепления и провести проводку.

Собрать адаптер для мотоблока просто, если есть подробный чертеж с размерами, все необходимые материалы и инструменты. Раму лучше всего сваривать для надежности, остальные части допускается крепить и болтами, потом можно быстро собирать или разбирать. Окрашивать металл, иначе он начнет ржаветь.

Что это такое?

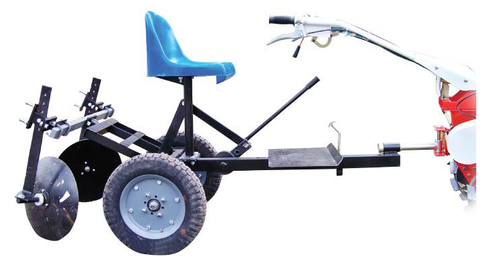

Адаптером для мотоблока называют тележку, основными элементами которой являются сиденье, тормоз, ручка тормоза, упоры для ног, механизм сцепки и рама с крепящимися к ней конструктивными частями. Тормоз устройства располагается неподалеку от упора для ног. Обычно такое устройство оснащается двумя колесами, а сиденье нередко имеет рычаг подъема. Конструкция адаптера может быть как универсальной, так и особенной: некоторые из таких разновидностей предусматривают дополнительное крепление разнообразных навесов. Оснащение мотоблока адаптером практически превращает рабочий агрегат в мини-трактор с сиденьем, повышающим комфортабельность оператора.

Это интересно: Грузовой автомобиль МАЗ-4370 Зубренок — разбираем во всех подробностях

Сборка многофункционального адаптера для мотоблока

Если простой адаптер

из предыдущих разделов для вас — пройденный этап, попробуйте самостоятельно сделать функциональный и надежный адаптер для мотоблока. В этом случае не получится обойтись подручными материалами, и придется приобрести качественное сырье:

• листовую сталь;
• колеса (2 шт.);
• сиденье;
• стальные уголки;
• стальные трубы.

Помните про комплект инструментов

для работы с металлом и сварочный аппарат. Все это понадобится, чтобы изготовить по-настоящему многофункциональный адаптер. Однако нельзя забывать, что опорная рабочая схема для изготовления адаптера всегда зависит от модели мотоблока. Итак, начните с теоретических расчетов, а затем переходите к их воплощению:

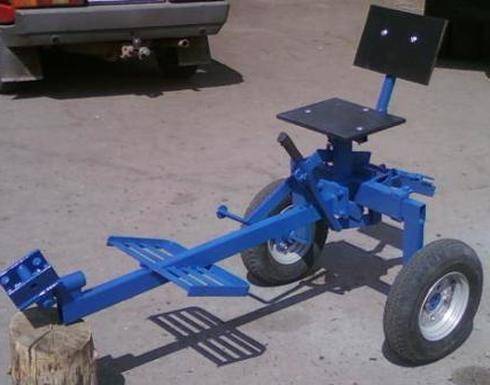

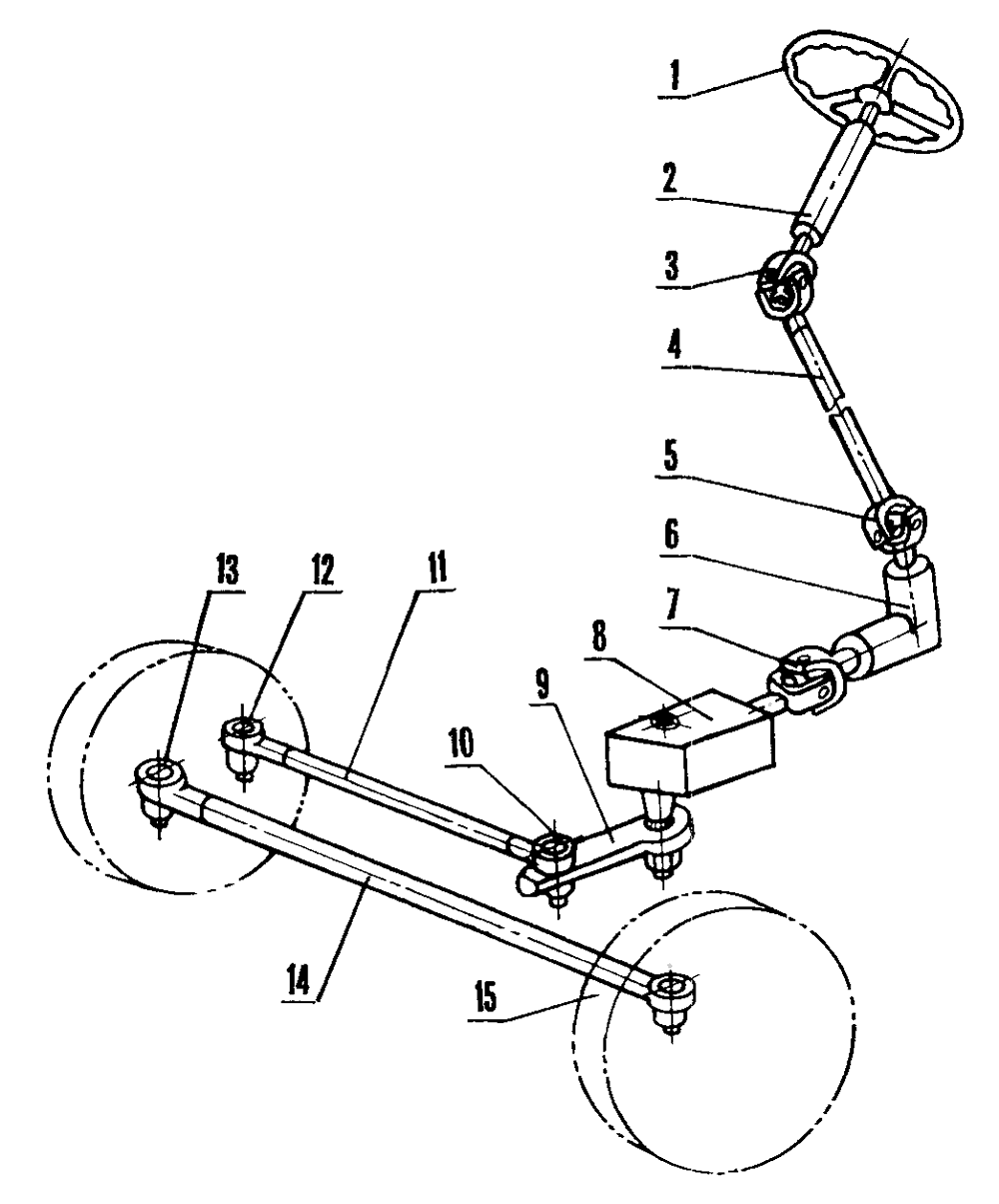

Начертите кинематическую схему

будущего агрегата. Элементы цепи обусловлены конструкцией адаптера: двигатель, передние колеса, реверс-редуктор, карданная передача, задний мост и задние колеса. Если вы не сильны в электрике, можете просто найти готовую схему в интернете или справочнике по физике. Главное чтобы в процессе работы будущего адаптера не возникало перегрузок.

Если вы планируете использовать адаптер для перевозки грузов, вам понадобится кузов с бортами высотой до 30 см.

Используйте стальные уголки

и трубы для создания основной рамы адаптера. На раме должна быть вилка со втулкой, при помощи которой станет возможен поворот прицепа в нужную сторону.

Сцепной узел

можно соорудить из металлического штыря около 15 см в длину. Штырь нужно воткнуть в отверстие, которое находится в дышле П-образного тягово-сцепного устройства (фаркоп) мотоблока.

Установка сиденья на адаптер

— один из завершающих этапов сборки. Место расположения сиденья — примерно в 80 см от переднего края основной балки адаптера. Самый простой и доступный способ зафиксировать сиденье — прикрутить его четырьмя болтами.

Последний шаг, завершающий сборку — это покраска адаптера

. Металлические поверхности, покрытые эмалью, прослужат дольше, да и выглядят привлекательнее. А что касается работоспособности, то обязательно проверьте ее до того, как выводить свое детище “в поле”. И не забывайте о собственной безопасности при работе с тяжелыми механическими устройствами.

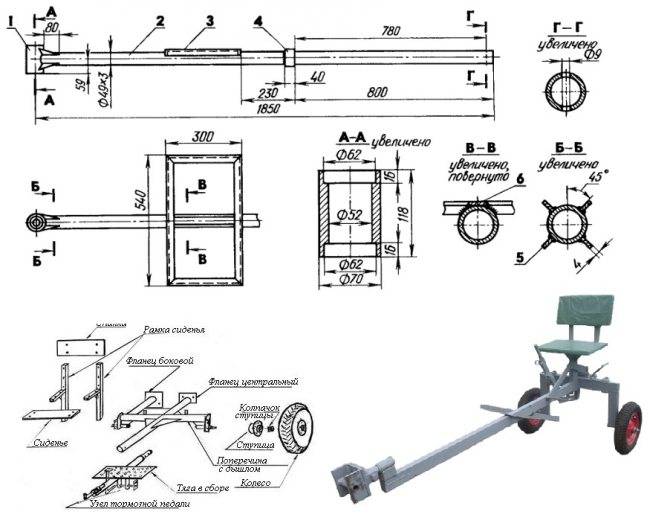

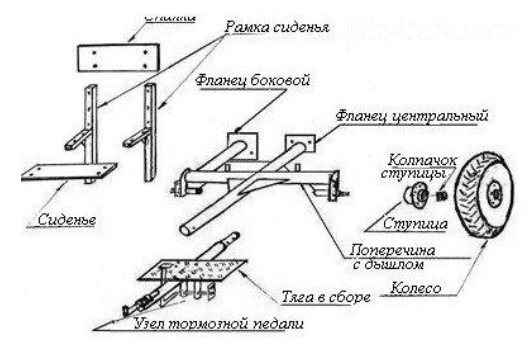

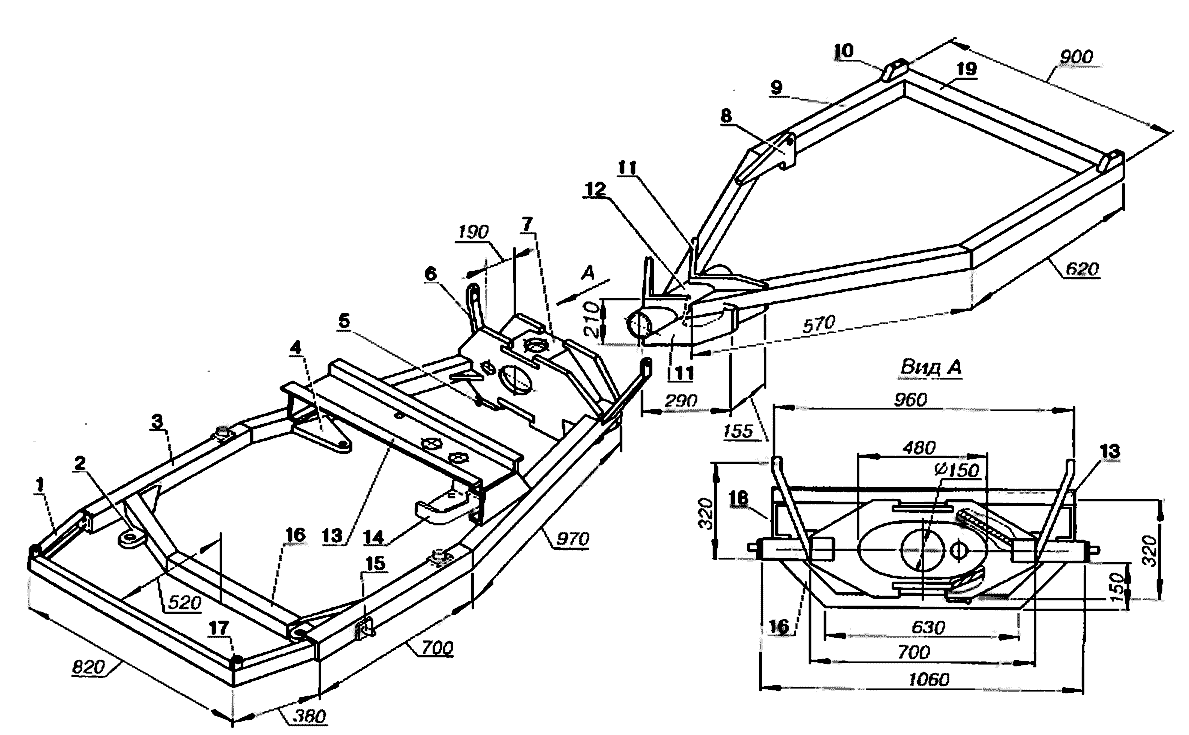

Адаптер к мотоблоку своими руками чертеж

Переоборудование мотоблока в мини-трактор можно выполнить путем покупки и присоединения к агрегату адаптера, представляющего собой прицепную тележку, оснащенную сидением. Передний адаптер для мотоблока облегчит выполнение сельскохозяйственных работ и уменьшит затраты топлива.Однако при желании вы сможете сделать чертеж адаптера к мотоблоку для изготовления этого механического устройства своими руками, с которым будет нетрудно выполнить все сельхозработы на земельном участке.

Нужно учесть то, что адаптер должен включать раму, колесную пару, сиденье и сцепные устройства. Если вы изготовите адаптер для мотоблока, отличающийся надежностью конструкции, самостоятельно, то вам можно будет сразу садиться в его сиденье и приступить к садово-огородным работам на земельном участке, будучи совершенно уверенным в том, что все пройдет хорошо.

Кроме самого мотоблока при изготовлении адаптера к нему вам понадобятся:

1. два колеса;
2. уголок, лист и трубы стальные;
3. сварочный аппарат;
4. мягкое сидение;
5. орудия для садово-огородных работ;
6. набор инструментов.

Процесс трансформации мотоблока в мини-трактор включает следующие этапы:

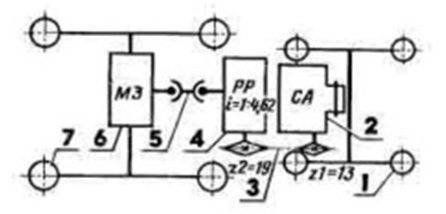

1. Определение кинематической схемы мини-трактора

Кинематическую схему можно либо сделать самостоятельно, причем главное внимание уделить обеспечению равновесия конструкции, чтоб не возникали дополнительные нагрузки, либо взять готовую схему (см. чертеж ниже), на которой кинематически изображен мини-трактор, сделанный из мотоблока Нева. Двигатель силового агрегата (2), приводящий во вращение передние колеса (1), передает крутящий момент через цепь (3) на реверс-редуктор (4), а с него посредством карданной передачи (5) на задний мост (6), приводя во вращение задние ведущие колеса (7)

Двигатель силового агрегата (2), приводящий во вращение передние колеса (1), передает крутящий момент через цепь (3) на реверс-редуктор (4), а с него посредством карданной передачи (5) на задний мост (6), приводя во вращение задние ведущие колеса (7).

• 2. Изготовление рамы адаптера к мотоблоку. При изготовления рамы нужно обязательно предусмотреть наличие вилки с втулкой для обеспечения поворота прицепа.
• 3. Изготовление кузова адаптера к мотоблоку. Заготовкой для кузова послужит стальной лист.Высота бортов кузова должна составлять не менее 30 см.
• 4. Установка сидения. Сидение крепится при помощи болтов к хребтовой балке рамы адаптера на расстоянии 80-85 см от ее переднего конца.
• 5. Установка дополнительных навесных приспособлений (орудий труда).
• 6. Проверка работоспособности готового мини-трактора.
• 7. Покраска мини-трактора.

При необходимости можно докупить и дополнительно установить на адаптер такие сельхозорудия труда как: плуг; выкапыватель картофеля; окучиватели; борона; скребок для уборки снега и пр.

Создав своими руками мини-трактор, оборудованный дополнительными навесными устройствами, можно существенно повысить производительность садово-огородных работ и круглогодично, практически не прикладывая особых усилий, вспахивать, окучивать или убирать свой огородный участок.

Как сделать адаптер к мотоблоку своими руками?

После ознакомления с чертежами можно приступать к поэтапной сборке адаптера

Важно строго следовать описанному алгоритму

Если применяется адаптер с сиденьем, мотоблок превращается в мини-трактор. Кресло подбирается на своё усмотрение, но больше подходят изделия с вмонтированными амортизаторами, чтобы не пришлось устанавливать рессоры.

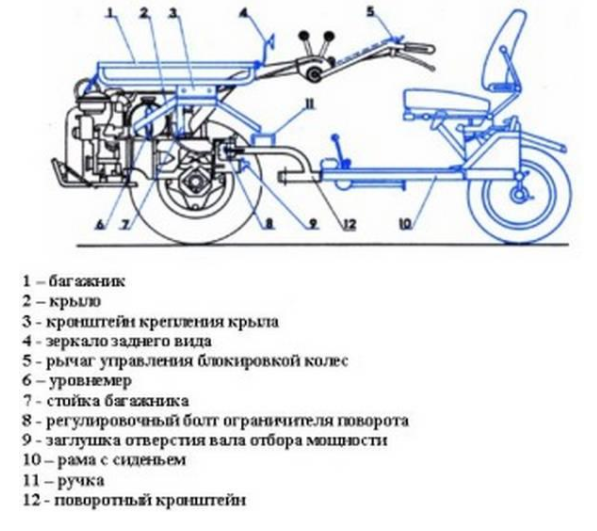

Рама собирается в определённой последовательности:

1. К куску трубы с диаметром около 6 сантиметров приваривается хвостовик. На него будет монтироваться поворотный кронштейн, фиксирующийся штифтом;
2. Рама перпендикулярно сваривается с уголком-поперечиной с габаритами 5*5 сантиметров;
3. К раме с уголком приваривается лист из стали, толщина которого три миллиметра;
4. Боковые края листа с длиной около одного сантиметра отгибаются вниз для защиты от порезов;
5. Крылья сгибаются и свариваются. На верхнюю часть привариваются надкрыльники, которые оборудуются отражателями.

Основная рама обязательно оснащается дополнительной выдвижной, толщина которой 5 сантиметров. Скрепляются они между собой болтом.

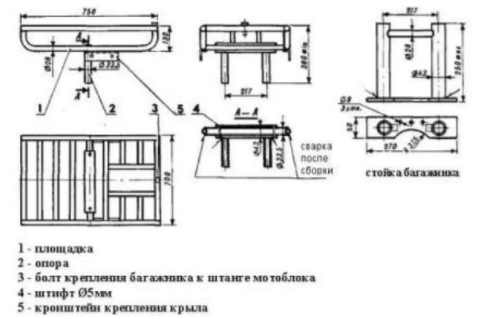

Лучше дополнить конструкцию багажником, который изготовляется по следующей схеме:

1. Собирается каркас. Нужная центральная водопроводная труба с диаметром 1 дюйм и несколько труд с меньшим диаметром (½ и ¼ дюйма);
2. Центральная труба укрепляется дополнительными трубами для опоры, конструкция приваривается к багажнику;
3. Опорные трубы соединяются со штангой блока и коробкой передач.

Высота опор зависит от расположения багажника. Он не может находиться над щитками приборов, бачком для топлива и масла.

Поворотный кронштейн изготовляется, следуя такой схеме:

1. Заготовка из трубы диаметром 5 сантиметров сваривается и сгибается. К верхней части привариваются две втулки из стали, которые обеспечивают раскачивание приспособления вдоль и поперёк оси;
2. Одну сторону кронштейна фиксируют на хвостовике, а другую – на самом мотоблоке;
3. Для свободной установки и снятия кронштейна можно приварить ручку.

Нужно позаботиться о зеркале заднего вида (подойдёт от машины или мопеда). Деталь устанавливается на рукоятке агрегата или закрепляется на задней части багажника.

Нужно приобрести готовый механизм – тормозную систему.

Устанавливается она по такой схеме:

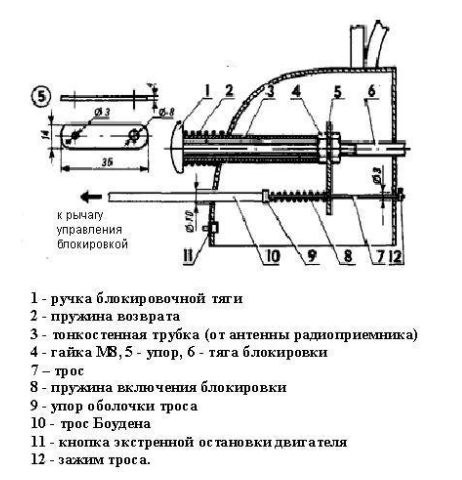

1. Тяга узла блокировки демонтируется, продлевается резьба на её поверхности с помощью специальной плашки;
2. Создаётся прочный упор из стали;
3. В штанге просверливается отверстие, диаметр которого в пределах 3-10 миллиметров;
4. Мощная возвратная пружина устанавливается и закрепляется.

На последнем этапе устанавливается ось с колёсами. Подходят детали со старой техники: мотоцикла или мопеда. Ось может быть слишком длинной, потому её укорачивают электрической ножовкой.

Кроме подробных чертежей стоит рассмотреть и предложенные видео по изготовлению адаптера.

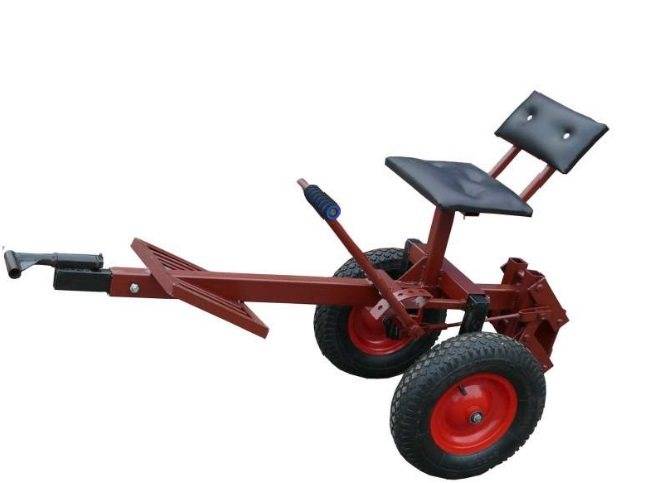

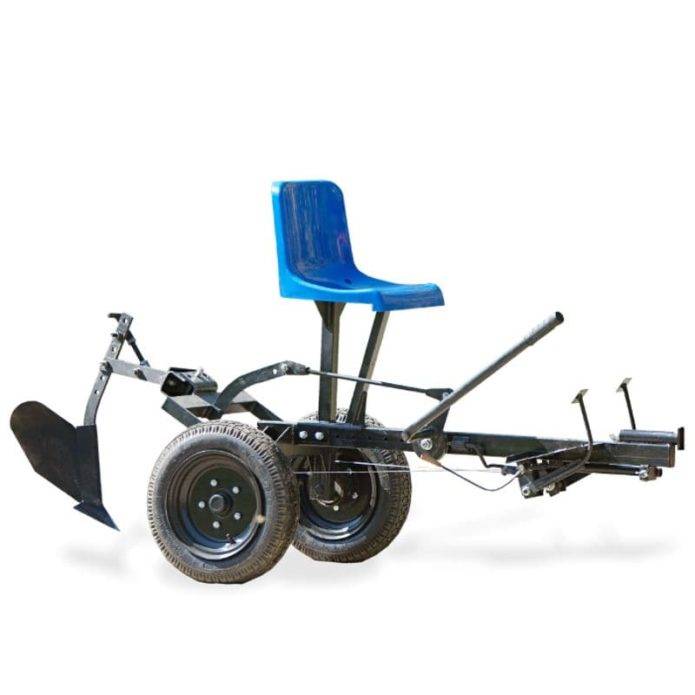

Основные разновидности

С помощью самодельного адаптера можно значительно облегчить работу с механизмом Нева, ведь он выступает таким себе переходным звеном между агрегатом и рабочими элементами: плугом, насадками для посадки картофеля и т.д. Не так будут действовать на организм физические нагрузки, ведь во время работы можно будет сидеть и просто руководить процессом, а сама работа будет проходить быстрее, ведь удастся увеличить рабочую скорость практически в 2 раза – до 12 км/час.

Адаптер для мотоблока Нева может иметь стержень для подъема, с помощью которого передвижение по территории осуществляется намного легче, а также кузов, который кроме выполнения работ в поле также позволяет перевозить материалы и продукты (см. фото). Чаще всего подобные конструкции имеют рулевое управление. Также адаптер с рулем для мотоблока Нева может иметь короткое или длинное дышло. Агрегаты с короткими дышлами могут работать лишь с легкими механизмами, а длинные дышла предназначены для более тяжелых конструкций.

Присоединяется самодельный адаптер к мотоблоку Нева с помощью одинарной сцепки, состоящей из двух частей, одна из которых играет роль переходника между аппаратом и подъемным механизмом, а вторая присоединяет к аппарату оборудование. Для того чтобы имелась возможность одновременно использовать несколько дополнительных орудий, вместо одинарной может использоваться двойная сцепка, как, например, на фото.

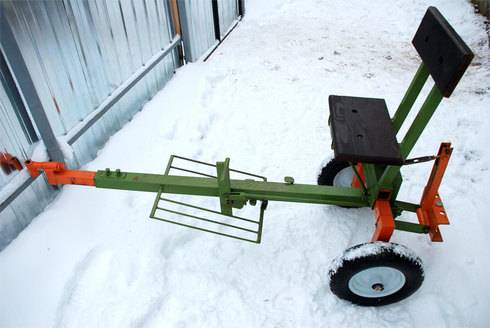

Простая конструкция

Как сделать адаптер к мотоблоку? Простейший вариант механизма делается своими руками следующим образом:

• из металлической трубы длиной более полутора метра изготавливают раму;

• на одном из ее концов перпендикулярно приваривают трубу длиной полметра, которая будет играть роль основы для крепления стоек для колес;

• высота стоек делается равной 30 сантиметров;

• методом сварки крепятся раскосы;

• размеры адаптера для мотоблока могут быть какими угодно – все будет зависеть от собственных предпочтений;

• для того чтобы крепить вспомогательное оборудование к раме приваривается металлическая балка;

• боковые металлические трубы крепятся при помощи болтов;

• к раме приваривается регулировочный стержень, который должен иметь три входа длиной 20,30 и 50 сантиметров;

• создается сцепной узел конструкции, который также можно приобрести в специализированном магазине;

• при необходимости делается еще один стержень для регулировки длиной 75 сантиметров;

• методом сварки делается металлическая опора для сидения;

• на опору устанавливается мягкое или деревянное сидение.

То, как правильно сделать простой адаптер мотоблока своими руками на видео видно очень хорошо. Но создать его можно только, имея определенные навыки, оборудование и четко придерживаясь представленных чертежей.

Многофункциональное устройство

Для изготовления многофункционального адаптера с рулевым управлением для мотоблока Нева понадобятся:

• листы стали;

• уголки и трубы из стали;

• сидение;

• 2 колеса;

• аппарат для сварки;

• другие инструменты, которые обязательно есть у каждого хозяина.

Такой аппарат можно использовать как для работ на поле, так и для перевозки материалов и продуктов даже на большие расстояния. Многофункциональную конструкцию для мотоблока Нева можно оборудовать плугом, устройством для посадки картофеля, бороной и другими приспособлениями. А вот в холодное время года она может пригодиться для уборки снега с приусадебной территории.

Итак, для того чтобы создать самодельный рулевой адаптер для мотоблока Нева необходимо:

Составить схему

Для того чтобы избежать перекосов конструкции, а также защитить ее от чрезмерных нагрузок обязательно нужно составить схему. Ее можно создать либо своими руками, либо воспользоваться уже готовыми примерами.

Изготовить основные детали

К основным деталям конструкции, конечно же, относят раму, к которой крепят все остальное (см. чертежи). Кроме того необходимо продумать специальный механизм, который обеспечит свободные повороты прицепа. Кузов аппарата обычно изготавливается из листов стали, а высота бортов при этом делается около 40 сантиметров. Сцепка дополнительных элементов и адаптера осуществляется при помощи штыря с колечком, которое надевается на фаркоп. Единственным «минусом» такого сцепления является быстрое изнашивание элементов вследствие постоянного проворачивания механизмов.

Осуществить монтаж сидения

Сидение обычно прикрепляется при помощи болтов, после чего устройство считается готовым к использованию.

Более детальную информацию о том, как правильно сделать адаптер для мотоблока Нева своими руками можно получить с представленного видео, а также просмотрев чертежи.

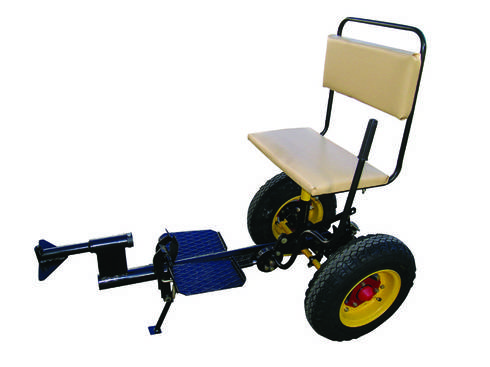

Особенности конструкции адаптера

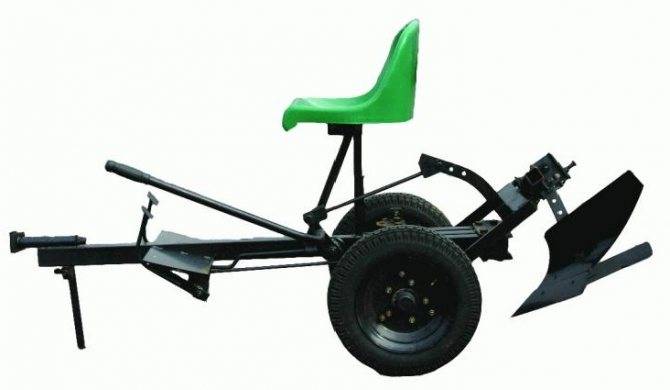

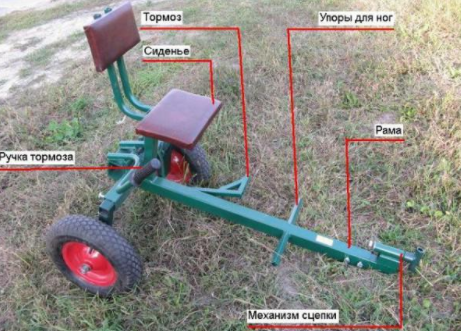

По сути, адаптер выглядит, как тележка, значительно увеличивающая функциональность мотоблока и облегчающая его эксплуатацию.

Конструкция адаптера состоит из таких деталей:

• Прочной рамы, к ней прикреплены все конструктивные элементы;
• Упор для ног, возле которых находится педаль тормоза;
• Ручного рычага торможения, при опускании которого окончательно фиксируются колёса;
• Колёсной базы из двух колёс, имеющих средний размер;
• Сиденья с рычагом подъёма.

Сцепка, позволяющая присоединять адаптер к мотоблоку, располагается спереди или сзади устройства. Стандартный тип – это одинарная конструкция, которая включает два основных элемента. Первый — это связующее звено, второй – регулятор.

Отдельные адаптеры с универсальной двойной сцепкой, позволяющей дополнительно крепить различные навесы.

Изготовление устройства с подвижным сочленением

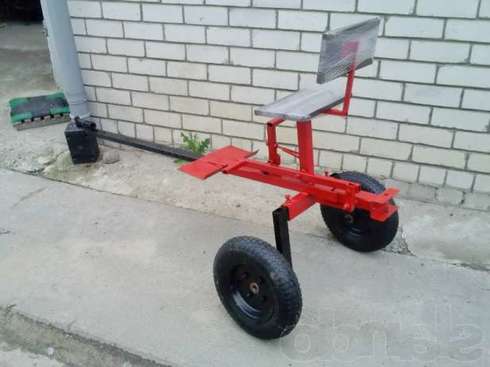

Это наиболее простое устройство. Сам адаптер будет располагаться позади мотоблока. Изготовить его несложно, но процесс требует внимания и сосредоточенности. От качества работы зависит срок эксплуатации механизма. Такой адаптер подойдёт для тяжёлых мотоблоков, например, «Нева». Он имеет мощность двигателя свыше 7 л. с. и вес от 105 кг. Это позволяет, не буксуя, тянуть не только адаптер, но и сельхозорудия.

Для изготовления потребуются следующие материалы и инструменты:

• электродрель с необходимым набором свёрл;

• сварочный аппарат постоянного тока и электроды;
• болгарка с набором отрезных и шлифовальных дисков;
• молоток, напильник, угольник, различные метизы;
• листовой металл толщиной не менее 5 мм;
• несколько профильных труб размером 40 x 50 и 50 x 50 мм;
• круглая водопроводная труба с толстыми стенками диаметром 30−45 мм;
• стержни стальные диаметром под круглую трубу;
• швеллер 40 x 50 мм;
• два колеса от «Жигулей» или «Оки» с подшипниками и ступицами;
• кресло водителя.

Размеры адаптера выбирают любые, но исходят из потребностей минитехники. Саму раму можно делать немного выше или ниже оси мотоблока. Для колёс оптимальная подвеска — это портальная, обеспечивающая приличный клиренс. На адаптер необязательно устанавливать амортизаторы — это усложняет конструкцию. Проще всего взять сиденье со встроенными упругими элементами.

Далее, переходят непосредственно к изготовлению отдельных узлов.

1. Сцепка. Это сварной механизм, представляющий собой шарнир, который работает в двух плоскостях. Его потом устанавливают в основание рамы адаптера и крепят к ней болтами. Он состоит из двух частей труб, размером 40 x 50, приваренных друг к другу, и куска круглой водопроводной трубы. В неё вставляют сваренный тройник. Сам тройник состоит из стержня и части такой же трубы. Это самый ответственный узел, поэтому сварные швы должны быть идеальными.

2. Рама адаптера. Здесь понадобится профильная труба и швеллер. Их сваривают между собой, укрепляют, а затем делают стойки для колёс. Далее, стойки фиксируют раскосами, приваренными к раме и колёсным втулкам. Устанавливают и крепят колёса.
3. К основной раме приваривают несколько кусков трубы для установки сиденья.
4. Фиксируют и регулируют сиденье. Его размещают так, чтобы при поворотах руля спина оператора не отрывалась от спинки. Органы управления мотоблоком выносить не нужно — это делается, когда силовая установка расположена позади водителя.
5. Устанавливают готовое сцепное устройство.
6. Прицепляют к мотоблоку.

Изготавливают кронштейн для навесного оборудования. Его располагают на задней поперечине рамы. Для этого добавляют несколько рычагов и тяг, которые будут изменять высоту подъёма сельхозорудий.

Далее, изготавливают механизм блокировки колёс. Для этого используют готовую тормозную систему от любого легкового автомобиля и подгоняют её под установленные ступицы колёс.

Ввод в эксплуатацию

Перед тем как сразу же выполнять любые сельскохозяйственные работы при помощи усовершенствованного своими руками мотоблока, необходимо выполнить несколько заключительных проверочных работ:

• убедиться в надежной установке сидения;
• проверить качество всех сварных швов и надежное крепление болтов и саморезов;
• завести мотоблок и убедиться в нормальной и ровной работе двигателя;
• установить при необходимости навесные садово-огородные орудия и попробовать их в действии;
• обязательно проверить работу тормозов и убедиться в их исправности.

Если при выполнении всех этих простых работ никаких проблем в работе мотоблока обнаружено не было, необходимо привести его в подобающий внешний вид. Для этого созданный своими руками адаптер загрунтовывают и окрашивают в любой цвет по желанию. Этот этап позволяет не только придать мотоблоку красивый внешний вид, но и защищают металл от коррозии.

О том, как сделать адаптер для мотоблока своими руками, смотрите в следующем видео.

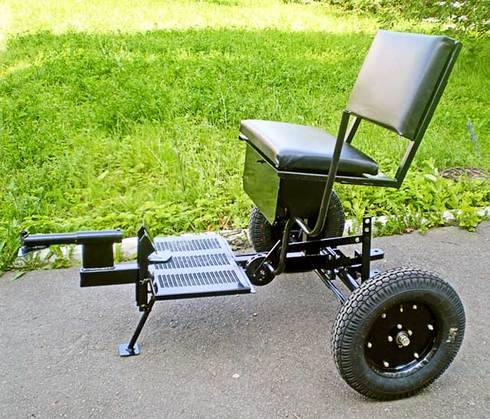

Как собрать адаптер для мотоблока своими руками

Можно выполнить более простую и усложненную конструкцию. Ниже будут приведены оба этих варианта.

Сборка простого варианта адаптера для мотоблока своими руками

Для его изготовления понадобятся:

• трубы прямоугольного сечения;

• колеса;
• швеллер №10 длиной 40 см;
• сцепной узел;
• сварочный аппарат;
• подшипники;
• крепежные болты;
• сидение.

Перед началом работ необходимо создать чертеж. Можно воспользоваться уже готовыми схемами или сделать их самостоятельно.

После этого приступают к работам. Сначала разрезают трубу на отрезки размерами 1,7 и 0,5 м. Конец короткой трубы приваривают к длинной, причем строго перпендикулярно. Она будет являться основанием для крепления колесных стоек. Сразу делают отметки по 30 см, обозначающие высоту стоек от оси.

Затем на втулки прикрепляют колеса, которые можно использовать от старой садовой тележки. На втулки сначала прикрепляют подшипники, после чего при помощи сварки приваривают раскосы на центральную трубу втулки.

Рамы изготавливаются размерами 40х40 см, но в случае необходимости эти размеры уменьшают или увеличивают. К заднему концу рамы при помощи сварки прикрепляют швеллер, а боковые трубы соединяют друг с другом болтами. Также на раму устанавливают рычаг. Для увеличения силы регулировки устанавливают дополнительный рычаг длиной 75 см.

Довольно часто сцепные узлы приобретают в магазинах. Но следует заметить, что этот элемент обязательно должен быть высокого качества

Поэтому если планируется изготовить его своими руками, то качеству необходимо уделить особое внимание

Сидение прикрепляют к металлической опоре, которую заранее приваривают к основе рамы, т. е. центральной трубе.

Сборка усложненного варианта адаптера для мотоблока своими руками

Чтобы изготовить такой адаптер к мотоблоку, потребуются:

• стальные трубы;

• листовая сталь;
• сидение;
• уголки;
• пара колес;
• сварочный аппарат.

Такой адаптер для мотоблока будет являться более функциональным. Собранной техникой можно не только обрабатывать землю, но и использовать для перевозки грузов. Дополнительно применяют борона, плуги, окучиватели и т. д. А в зимнее время мотоблок можно оснастить скребком для уборки снега.

Такая конструкция состоит из следующих элементов:

• обод;
• сидение;
• колеса;
• приспособления для сцепки.

Перед началом работ создают кинематическую схему. Это необходимо для того, чтобы правильно рассчитать все нагрузки. Также можно воспользоваться готовыми чертежами.

Изготавливая раму, не стоит забывать об установке вилки с втулкой, которые необходимы для свободного поворота прицепа. Стальной лист необходим для кузова. Сцепной узел выглядит следующим образом: железный штырь размером 15 см вводят в апертуру дышла, имеющего форму буквы «П». Однако следует заметить, что этот вариант быстро изнашивается, так как из-за регулярного вращения прицепа очень быстро приходят в негодность сцепные отверстия. В этом случае необходимо П-подобную цепку удлинить.

Крепление сидения осуществляется на расстоянии в 80 см от переднего торца рамы. Такой процесс осуществляют при помощи болтов.

Таким образом, изготовить самодельный адаптер к мотоблоку не так уж и сложно. Поэтому нет необходимости покупать дорогую технику, когда можно сделать ее своими руками. Все элементы можно купить в магазине или найти в сарае на своем дачном участке. Правильно созданная конструкция позволит дачникам значительно облегчить себе тяжелую физическую работу.

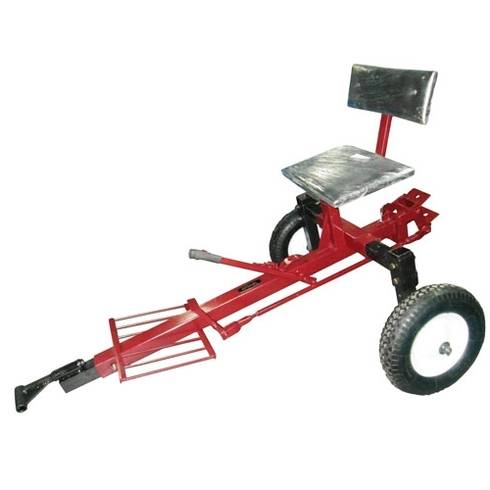

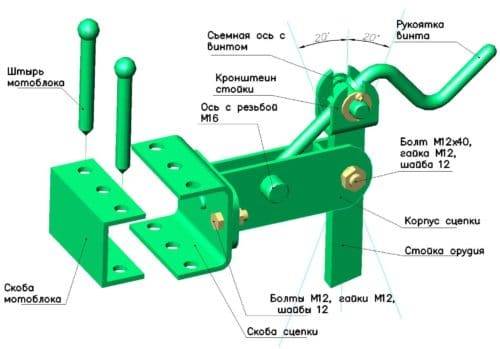

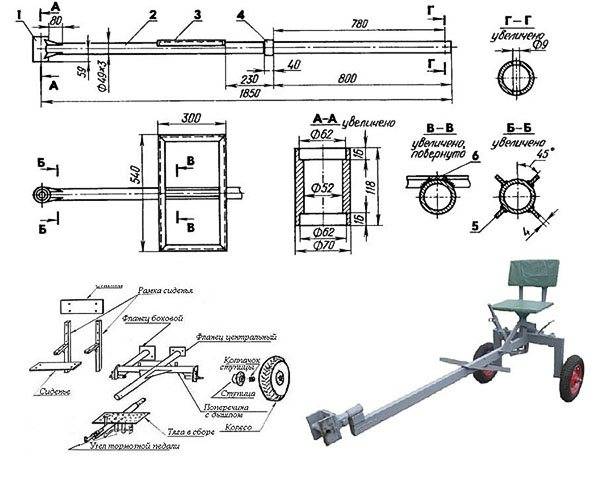

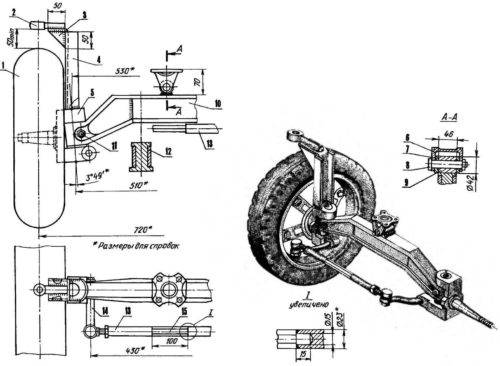

Чертежи ключевых узлов адаптера

Сборка

1 шаг

Необходимо создать или использовать готовую схему, на которой отображена последовательность передачи движения непосредственно от двигателя мотоблока через механизм передачи к рабочим органам.

Обратите внимание на предоставление равновесия системного механизма и защиту от перегрузки

2 шаг

Изготовление основных деталей начинается с рамы, обеспеченной вилкой и втулкой для свободного рулевого управления.

Используя металлический профиль, предварительно нарезанный на части, согласно чертежу скрепить при помощи болтов или сварки детали

3 шаг

Конструкция ходовой части зависит от местонахождения двигателя. Если двигатель расположен в передней части устройства, базовые колеса будут обеспечивать ширину колеи, поэтому задние колеса фиксируются к раме с помощью колесной оси.

Для изготовления рамы понадобится труба соответствующего размера и ширины с запрессованными на концах втулками с установленными внутри подшипниками, на которых фиксируются колеса

Если двигатель предусмотрен сзади, то для нормальной балансировки финишной конструкции, ширина проложенной колеи должна быть больше. Для этой цели колеса, предусмотренные в стандартной комплектации, рекомендуется переустановить на более значительный по ширине мост.

4 шаг

Установка рулевого механизма не всегда предусматривает рукоять, снятую с автомобиля.

Можно воспользоваться схемой и установить руль, но и рукоять самого мотоблока справится с задачей удобного управления

6 шаг

Для того, чтобы осуществлять различные виды работ с дополнительным оборудованием: культиваторами, плугами, необходимо установить гидравлическую систему, с функциями которой может справится обычный автомобильный насос.

7 шаг

Сцепление двух основных элементов: приобретенного мотоблока и изготовленного вручную адаптера, происходит при помощи швеллера, с отверстиями для штыря мотоблока.

Отверстия необходимо будет предварительно сделать на токарном оборудовании или при помощи мощной дрели

На завершающем этапе следует: окрасить все детали для сохранения от ржавчины и смазать.

Ввод в эксплуатацию

Собрав адаптер для мотоблока своими руками, необходимо опробовать его в тестовом режиме. Правильная подготовка оборудования позволит обеспечить хорошее качество работы

Особое внимание стоить уделить регулировке основных узлов, двигателя и топливной системы

Алгоритм действий

Чтобы приступить к сборке дополнительного оборудования для мотокультиватора, понадобится чертеж, в соответствии с которым будут выполнены элементы крепления и сооружение фрагментов. Если есть специальные навыки и опыт самодельный адаптер на мотоблок и чертеж можно выполнить самостоятельно. В случае опасения допустить ошибку, следует брать готовые чертежи. Перед конструированием рекомендуется проконтролировать и сверить соответствие габаритов и цифр.

Инструменты и расходные материалы:

• металлические уголки, профиль квадратный;
• подшипники для рулевого колеса и колонки;
• листы из металла;
• пара колес, желательно на оси;
• сверла, электроды, диски для болгарки;
• крепежные элементы;
• гаечные ключи различных размеров;
• сварочный электроаппарат;
• смазочные составы – солидол;
• болгарка;
• шуруповерт;
• дрель.

На подготовительном этапе следует произвести подбор кинематической схемы, в которой предусмотрены показатели равновесия всей конструкции. Также должно быть предусмотрено предупреждение перегрузки. Рекомендуется использовать готовые чертежи адаптера с рулем к мотоблоку.

Ход работ:

1. Начало работ – изготовление рамы. Выполняется конструкция из нарезанных частей выбранного стального стройматериала. Металл нарезают нужной длины при помощи болгарки. Скрепляются фрагменты болтами или сваркой.
2. Отрезок квадратного металлического профилированного изделия 1,8 м приваривают к металлопрофилю длиной 60 см. Элементы располагают перпендикулярно. Данный фрагмент послужит креплением для шин. Стойка колеса должна составлять в высоту не менее тридцати сантиметров.
3. Приваривают распорки к основному каркасу и втулкам колес. Размер каркаса составляет 40х40 см, он может изменяться в зависимости от индивидуального проекта.
4. К краю рамы приваривают профиль. Осевые трубы скрепляют болтами.
5. К каркасу сваркой присоединяют рычаг управления. Чтобы увеличить показатели мощности при управлении, рычаг сооружают с одним или несколькими коленами с длиной 70-80 сантиметров. Коленные фрагменты скрепляют болтами. Размеры адаптера для мотоблока, рекомендуется сверять с чертежами и схемами, ведь они помогут создать безошибочную конструкцию своими руками.
6. В качестве подставки под сиденье служит труба длиной 30-40 см, ее приваривают к основному каркасу. С сиденьем для водителя техникой легче управлять в процессе огородных работ.
7. Сцепную часть механизма приваривают к мотоблоку сзади. Крепление изготавливают из стального либо чугунного материала. Для соединения запчастей применяют электросварочный аппарат. Крепеж является важным составляющим узлом, который осуществляет надежную сцепку. Наиболее подходящим является П-образный соединительный узел. Благодаря этой запчасти транспорт становится устойчивым.
8. Колеса на адаптер к мотоблоку подойдут двух типов – резиновые или металлические. Последний вариант используют для проведения работ в полевых условиях. Резиновое колесо имеет глубокий протектор, что позволит передвигаться по грунтовому дорожному полотну и при необходимости проезжать по бездорожью. Радиус колес подходит от 15 до 18 дюймов. Подходят колеса от отечественного автопрома – «ВАЗ», «Москвич».
9. Полученное устройство обрабатываю грунтовкой и красят. Такая методика позволит предотвратить появление коррозии металла.
