Что это такое — конструкция и виды аппаратов
Исторически сложилось так, что существует несколько видов абразивных обработок, которые выполняются по разным технологиям. Таким образом, аппараты, представленные на рынке, могут различаться по своей конструкции, принципу действия и характеристикам. Тем не менее, в основе большинства пескоструйных аппаратов лежит один и тот же конструктивный принцип.
В основе каждого пескоструйного аппарата есть несколько ключевых элементов:
- емкость для абразивного материала (песка, стальной дроби и т.д);
- шланг из устойчивого к трению материала, по которому из емкости поступает абразив;
- сопло на шланге, которое позволяет регулировать подачу песка;
- элементы управления — приборная панель, блок питания и автоматического регулирования.
Емкость для пескоструйного аппарата может быть герметичной или не герметичной. В первом случае песок подается под давлением, что увеличивает эффективность работы. Такие пескоструйные аппараты называют напорными. Во втором случае (негерметичные) песок или другой абразив подается под обычным атмосферным давлением. Такие аппараты дешевле, но по своей эффективности они значительно уступают герметичным.
Инжекторные аппараты используются еще и в тех случаях, когда поверхность, обрабатываемая песком, может повредиться из-за лишней мощности. Емкости отличаются объемом, материалом изготовления, формой.
Шланг пескоструйных аппаратов бывает двух видов: для подачи сухого и для подачи влажного песка. Все пескоструйные аппараты в России предназначены для подачи влажного песка, так как сухая обработка запрещена санитарно-эпидемиологическими правилами. Такой же запрет существует и в некоторых других странах.
Запрет связан с тем, что обработка сухим песком опасна для работника и окружающей среды из-за того, что в воздух выделяется большое количество силиката (пыли), которая попадает в легкие человека и оседает на окружающие предметы. Силикатная пыль может вызывать заболевания дыхательных путей у человека.
Сопло на шланге — это конструкция из керамики или стали, по которой песок подается непосредственно в пистолет (выходное отверстие). Керамические материалы более устойчивы к трению, поэтому их использование предпочтительнее.
С другой стороны, некоторые из металлических видов сопел позволяют значительно экономить количество абразива, затрачиваемого на конкретный вид работы (до 40%), что в определенных условиях позволяет сэкономить больше денег.
На каждом пескоструйном аппарате есть приборная панель, которая позволяет работнику управлять им. Некоторые из аппаратов оснащены специальной автоматикой, которая может автоматически управлять питанием аппарата или подачей песка. Это делает пескоструйный аппарат более безопасным и удобным в обращении.
Какого типа ёмкость на Вашем пескоструйном аппарате?
ГерметичнаяНе герметичная
Камерные
Обычно, когда говорят о пескоструйных аппаратах, речь идет о конструкции, описанной выше. Тем не менее, отдельного упоминания заслуживают и камерные аппараты для пескоструирования, которые можно условно назвать герметичными. Это стационарное пескоструйное оборудование в виде металлической камеры с дверью. Внутрь камеры можно поместить предметы, которые нужно подвергнуть обработке.
Как и обычные пескоструйные аппараты, оборудование камерного типа оснащено емкостью для абразива. Отличие от нестационарных аппаратов заключается в том, что при работе аппарат выделяет минимальное количество пыли и песка в окружающую среду, что позволяет людям без защитной экипировки свободно находиться в помещении.
Обзор видов
Сегодня производители выпускают два вида пескоструйных камер – обитаемые и необитаемые. Наиболее востребованными являются первые машины, которым характерны следующие особенности эксплуатации.
- Обитаемая пескоструйная камера – это отдельное помещение с высокой степенью герметизации. Внутри помещения находится оператор, который занимается обработкой поступающих изделий. Это преимущественно промышленное оборудование.
- Внутри пескоструйной камеры стены покрыты амортизаторами, способными выдержать и погасить рикошет абразива.
- После того как происходит удар абразивным материалом по обрабатываемой поверхности, разрушенные частицы грязи и абразива осыпаются на решетку пола, откуда впоследствии попадают в камеру сбора и возврата.
- Скопившуюся массу направляют в сепаратор, работающий по циклонному принципу. В нем происходит разделение отходов и абразива, который можно использовать повторно.
В итоге по окончании работ пыль и отходы поступают в накопитель, который расположен за пределами камеры, а качественный абразив – в бункер, где будет дожидаться последующих процедур.
Отличием необитаемых автоматических камер для обработки материалов является маленькая площадь. Если смотреть внешне, то такие машины представляют собой не помещение, а настольный прямоугольный короб с предусмотренными для рук оператора отверстиями.
Принцип работы пескоструйных аппаратов эжекторного и напорного типов
Аппараты эжекторного типа
основаны на эффекте эжекции: воздушный поток от компрессора, передвигаясь с высокой скоростью по воздушному рукаву (шлангу), затем по «пистолету» создает в камере пистолета область низкого давления, куда, под воздействием атмосферного давления, из отдельного бачка по второму рукаву устремляются частицы абразива (песка). Затем, за счёт того же воздушного потока, эти частицы разгоняются до больших скоростей.
Эжекторные устройства обычно выполнены в форме «пистолета». Могут применяться для несложных работ, там, где скорость работ не так важна, очищаемые площади невелики, также в стесненных условиях, где с напорным аппаратом просто не развернуться. Однако, необходимо уточнить, что сложные задачи не под силу эжекторным устройствам. Например, автомобильные диски, окрашенные порошковым методом окраски, не отчистить эжекторным пистолетом. Также такие устройства не справляются с прокатной окалиной и глубокой ржавчиной. Степень очистки SA 3 просто недостижима для эжекторных пистолетов. Самое популярное применение таких пистолетов – нанесение рисунков на стекло и зеркала посредством матирования.
Для выполнения серьезных работ чаще применяются пескоструйные установки напорного типа
. В основе такого аппарата — закрытый сосуд под давлением — бак, он же бункер, в котором находится сухой просеянный абразив определенной фракции. Аппарат напорного типа называется так потому, что абразив из бака подается не за счет атмосферного давления (как в эжекторных устройствах), а под напором, создаваемым при помощи давления в 7-12 бар. Это давление создается посредством нагнетания сжатого воздуха от компрессора в верхнюю часть бака через верхний кран и запорный клапан «грибок»- это первый воздушный поток (см. схему ниже). Второй воздушный поток, проходя через нижний кран, направляется в пескоструйный рукав. В то же время, в этот поток подмешивается абразив, выходящий из нижней части бункера; регулировка потока абразива производится посредством дозатора абразива (см. схему).
Как сделать пескоструй своими руками из подручных материалов: мастер-классы и видео
Подумайте, прежде чем браться за изготовление пескоструйки. Насколько масштабны планируемые вами работы? Покупка воздушного компрессора – тоже затраты из семейного бюджета. Если перед вами стоит всего лишь задача почистить крыльцо дома, может, проще взять такой прибор в аренду в одном из пунктов проката?
Другое дело, если агрегат нужен будет регулярно. Его покупка отразится на вашем кошельке. Заводские модели часто выходят из строя, а производители дают на них очень скромную гарантию из-за специфических условий работы. Вот и получается, что сделать пескоструйку своими руками дешевле, а учитывая использование заменяемых деталей, прослужит она вам бесконечно долго. Давайте рассмотрим самые популярные модели из подручных материалов.

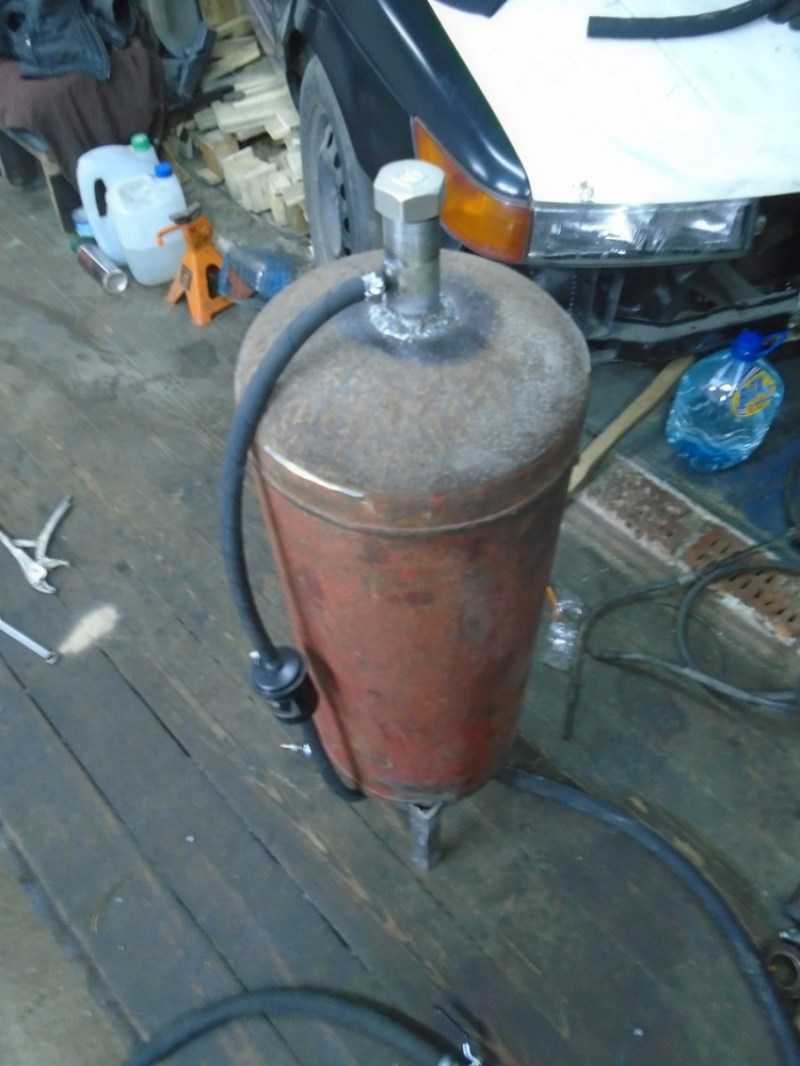

Как сделать своими руками пескоструй из газового баллона
Описание работ
В днище газового баллона нужно сделать отверстие
Обратите внимание: баллон должен быть абсолютно пустым, это очень важно для вашей безопасности! Чтобы сделать дыру нужного диаметра, сначала просверливается несколько отверстий, затем содержимое выпиливается пилкой по металлу.
Неровные края нужно тщательно обработать шлифовальной насадкой.
К отверстию потребуется сваркой прикрепить двухдюймовый гон с резьбовой крышкой.
Для аппарата потребуются фитинги, сгоны, шланг и стяжки.
Самая тяжёлая часть работы – открутить кран от баллона. У старых баллонов краны обычно выкручиваются с трудом, можно слегка разогреть их горелкой, использовать рычаг и газовый ключ, тиски.
В освободившееся отверстие вкрутите фитинг для подсоединения остальных деталей.
Все резьбовые соединения нужно уплотнить с помощью пакли или нити ФУМ.
Для выхода песка потребуется соорудить такую конструкцию из переходников.
Как вариант, для сопла можно использовать носик от дешёвого термопистолета
Его закрепляют на конце шланга с помощью изоленты и хомутов.
Для регулировки мощности давления потребуется установить кран на месте подключения шланга компрессора.. Подробное руководство о том, как сделать своими руками самодельный пескоструйный аппарат в следующем видео:
Подробное руководство о том, как сделать своими руками самодельный пескоструйный аппарат в следующем видео:
Пескоструйный аппарат является эффективным оборудованием, которое может оказаться полезным во многих ситуациях. При помощи такого устройства, отличающегося компактными размерами и небольшим весом, можно выполнять очистку различных поверхностей от загрязнений и старых покрытий, удалять с металлических конструкций следы окалины и очаги коррозии.
Конечно, можно приобрести отдельный пескоструйный аппарат или взять установку с компрессором, но в условиях нехватки средств вполне реально собрать пескоструй самостоятельно
За счет своей универсальности пескоструйные аппараты одинаково успешно используются как на крупных промышленных предприятиях и в небольших ремонтных мастерских, так и в быту. Чтобы стать обладателем оборудования для пескоструйной обработки, можно выбрать один из нескольких способов. Самый простой из них – купить серийный пескоструйный аппарат в специализированном магазине или на строительном рынке. Этот вариант отличается простотой, но потребует от вас серьезных финансовых вложений, так как такое оборудование, изготовленное в производственных условиях, достаточно дорогое.
Очень часто для изготовления самодельного пескоструя используется обычный газовый баллон
В последнем случае (при нежелании тратить на приобретение аппарата для пескоструйной обработки приличную сумму денег) можно изготовить его самостоятельно. Для этого недостаточно просто посмотреть на фото такого оборудования или видео его работы – вам потребуется чертеж или хотя бы подробная схема пескоструйного аппарата. Естественно, для того чтобы сделать пескоструй самостоятельно, следует подготовить все необходимые конструктивные элементы такого устройства.
Использование пескоструйных аппаратов
Пескоструйная машина – это инструмент, который позволят удалить старую краску, ржавчину, мусор и другие дефекты поверхности перед нанесением порошкового покрытия и покраской.
Чтобы правильно использовать пескоструйный аппарат и получить желаемый эффект, необходимо знать основные принципы пользования данным устройством. Вот некоторые из них:
Шаг №1: все клапаны пескоструйной машины должны быть закрыты, включая нижний смесительный клапан.
Шаг №2: заполняется резервуар выбранным носителем.
Шаг №3: следует надеть защитную одежду, включая респиратор, абразивно-взрывные колпаки, сварочные перчатки и длинные рубашки, чтобы избежать возможных проблем.
Шаг №4: нужно избавиться от влаги и подключить подачу воздуха. Увеличить давление и отрегулировать его.
Шаг №5: теперь открывается сопловой клапан и закрывается смесительный клапан. После открывается главный воздушный клапан, который регулирует поток воздуха в резервуар. Следует нарастить давление внутри резервуара.
Шаг №6: смесительный клапан открывается наполовину. Как только давление в баке будет повышено, закрываются другие клапаны. Сопло направляется в нужном направлении. В это время медленно открывается смесительный клапан, чтобы пескоструйная обработка была распределена на нужной площади.
Как установить пескоструй на «Керхер» и другие альтернативные варианты изготовления
Изобретатели, которые любят самостоятельно собирать инструменты из подручных средств или других приборов, предлагают в работе использовать самые различные материалы. Таким образом, им удается изготавливать устройства разных видов, например, пескоструйный пистолет с мешком для сбора песка, позволяющий применять абразив несколько раз подряд, или разнообразные аппараты рециркуляционного типа. При этом зачастую в работе используются приборы, предназначенные совсем для других целей.

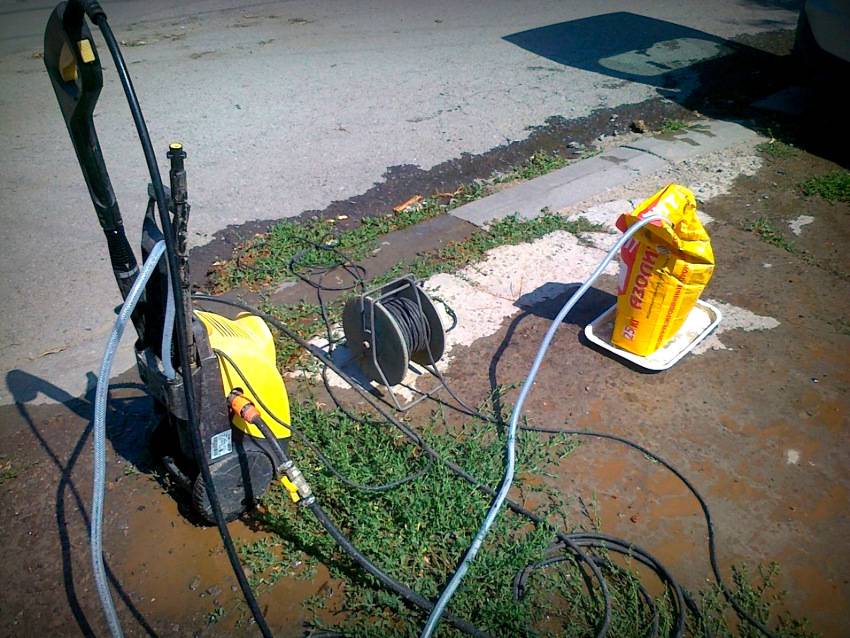

Одним из хороших примеров является самодельный пескоструй, изготовленный на основе мойки высокого давления. Чаще всего для работы берется оборудование фирмы «Керхер». В итоге получается собрать беспылевой пескоструйный аппарат, позволяющий эффективно очистить даже сложные загрязнения.
Мойка в процессе работы создает высокое давление воды, при этом актуально, что расход жидкости – минимальный. Для того чтобы получить эффективно работающую беспылевую установку, потребуется собрать пескоструйную насадку на выходную трубу. Помимо этого, понадобятся и другие комплектующие:
Одним из вариантов самодельного пескоструя, является устройство изготовленное на основе мойки высокого давления
- самодельное или керамическое сопло;
- качественный армированный шланг;
- узел для смешивания, можно использовать обыкновенный тройник, главное – выбрать деталь нужно диаметра;
- блок регулировки подачи, который представляет собой цилиндрический дозатор;
- труба для забора песка, дополненная трактом подачи воздуха в закрытую емкость с абразивом.
Готовый пескоструй водяного типа из мойки будет работать по эжекторной системе. В этом случае вода под высоким давлением в процессе быстрого прохождения сквозь блок смешивания создает вакуум в узле подачи абразивного материала. После этого песок вместе с водой выбрасывается под высоким давлением.
Среди особенностей использования подобного прибора можно выделить следующий момент: несмотря на небольшой расход воды, абразив подается очень интенсивно. Это позволяет не только чистить поверхности, но и матировать стекла.

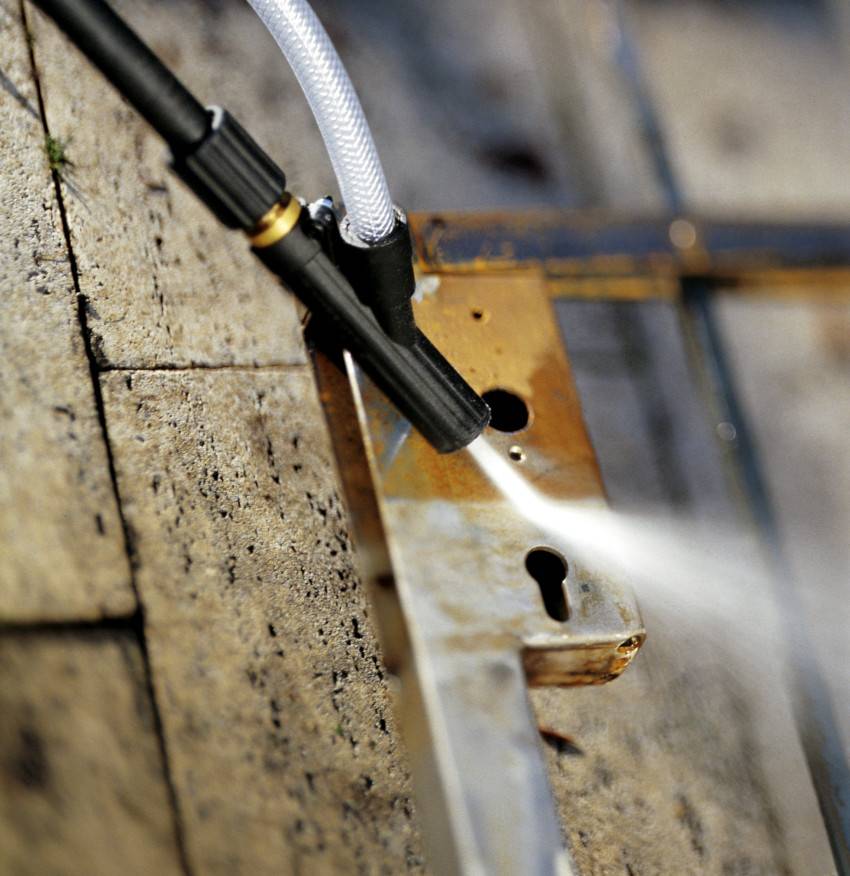

С помощью пескоструя изготовленного из «Керхера»можно не только чистить поверхности, но и матировать стекла
Как сделать инструмент из продувочного пистолета и краскопульта
Другой вариант – пескоструй из продувочного пистолета, отличающийся высокой эффективностью, но при этом небольшими габаритами. Особенно прибор ценится автолюбителями, занимающимися кузовными работами. Для изготовления подготавливают следующие детали:
- продувной пистолет пневматического типа;
- тройник для сантехнических работ;
- шаровый кран, при помощи которого будет регулироваться подача абразива;
- выходное сопло с прижимной гайкой.

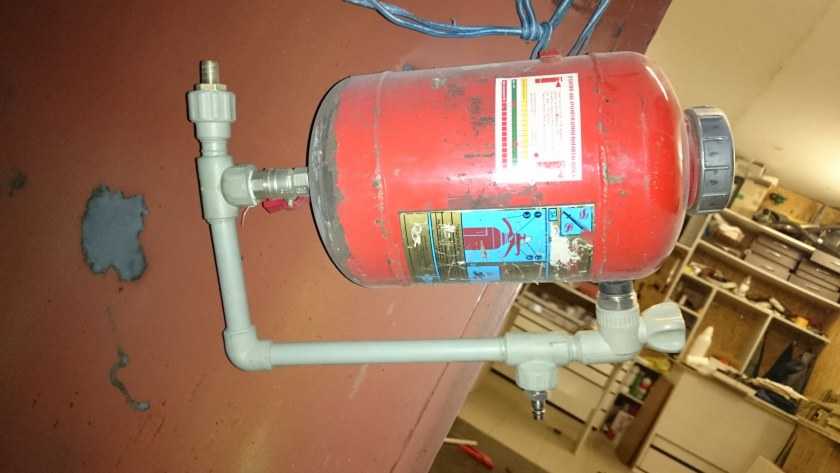

В качестве резервуара для абразивного материала подойдет легкий баллон от огнетушителя или даже обыкновенная пластиковая бутылка. После соединения всех деталей прибор подключается к компрессору.

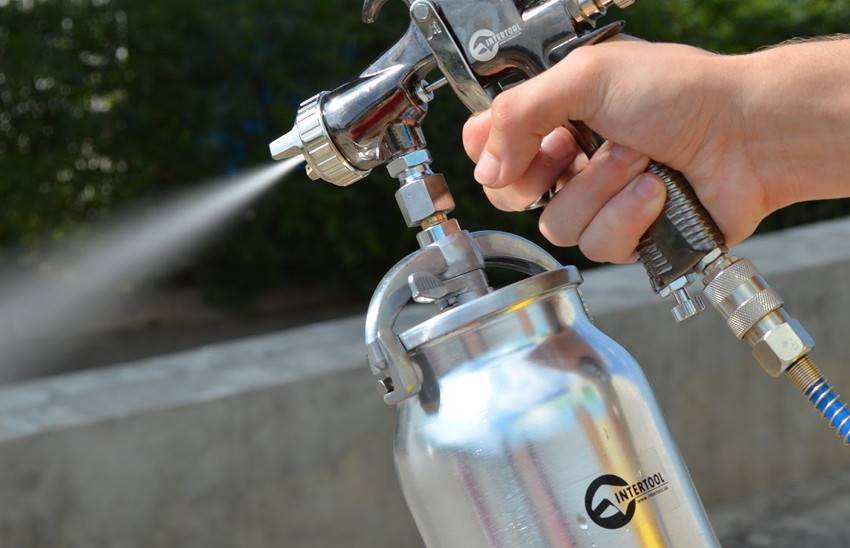

На основе краскопульта также можно изготовить пескоструйный аппарат
Еще один популярный вариант изготовления заключается в использовании в качестве основы краскопульта. Помимо него, следует подготовить и другие элементы:
- рукоятку, оснащенную механизмом подачи воздуха;
- клапан для смешивания, который берется из пистолета-краскопульта;
- емкость для абразива;
- тройник;
- шаровый кран-регулятор.
Начать работу необходимо с проточки пистолета краскопульта, чтобы была возможность использования сопла нужных размеров. После подготовки детали к пистолету подсоединяется тройник для смешивания. В конце крепятся шланги, обеспечивающие поступление и циркуляцию. Пуск подачи абразива осуществляется при помощи кнопки курка. Объема маленького резервуара хватит для очистки небольших деталей или поверхностей на протяжении получаса.
Следуя инструкциям, можно создать мощный пескоструй для масштабных работ или сделать устройство попроще. В этом случае все зависит от навыков и деталей, которые имеются в наличии. Перед выбором конкретной конструкции лучше сразу определиться с фронтом работ, которые планируется решать при помощи прибора.
Принцип работы устройства
Чтобы понять, как сделать пескоструйный аппарат своими руками, необходимо знать принцип его работы. Он схож с работой краскопульта, применяемого для распыления краски (и других лакокрасочных покрытий).
Основным элементом установки является компрессор. Он накачивает воздух, создавая нужное давление во всех магистралях. Проходя по установке, воздух создает вакуум. Благодаря этому абразивный материал (песок) смешивается с воздухом и поступает в основную магистраль. Оттуда поток проходит к соплу, через которое и выходит наружу. На выходе создается поток воздуха с песком, который движется под высоким давлением. Именно его и направляют на обрабатываемую поверхность.
Схема пескоструйного аппарата показана на рисунке.
Как сделать пескоструй из газового баллона
Сборка пескоструйного аппарата из газового баллона состоит из нескольких этапов. Специфических знаний и опыта не требуется, но нужно обладать элементарными навыками обращения с инструментами для обработки металла.
Подготовка резервуара
На первом этапе сборки пескоструя своими руками из баллона фреона необходимо переделать под свои нужды саму емкость. Алгоритм выглядит так:
- С пустого резервуара срезают ручку при помощи болгарки. Кран при этом должен оставаться закрытым. Рукоять спиливают повыше, чтобы случайно не повредить сам баллон.
- Кран аккуратно раскручивают вручную или разводным ключом и удаляют из емкости остатки содержимого. Делать это нужно вдали от нагревательных приборов и источников открытого огня.
- Газовый баллон доверху наполняют водой. Жидкость внутри резервуара будет выполнять защитные функции и предотвратит взрыв при последующих работах по усовершенствованию емкости.
- При помощи болгарки отрезают опорный башмак в верхней части баллона, а по бокам приваривают рукояти из кусков трубы круглого сечения.

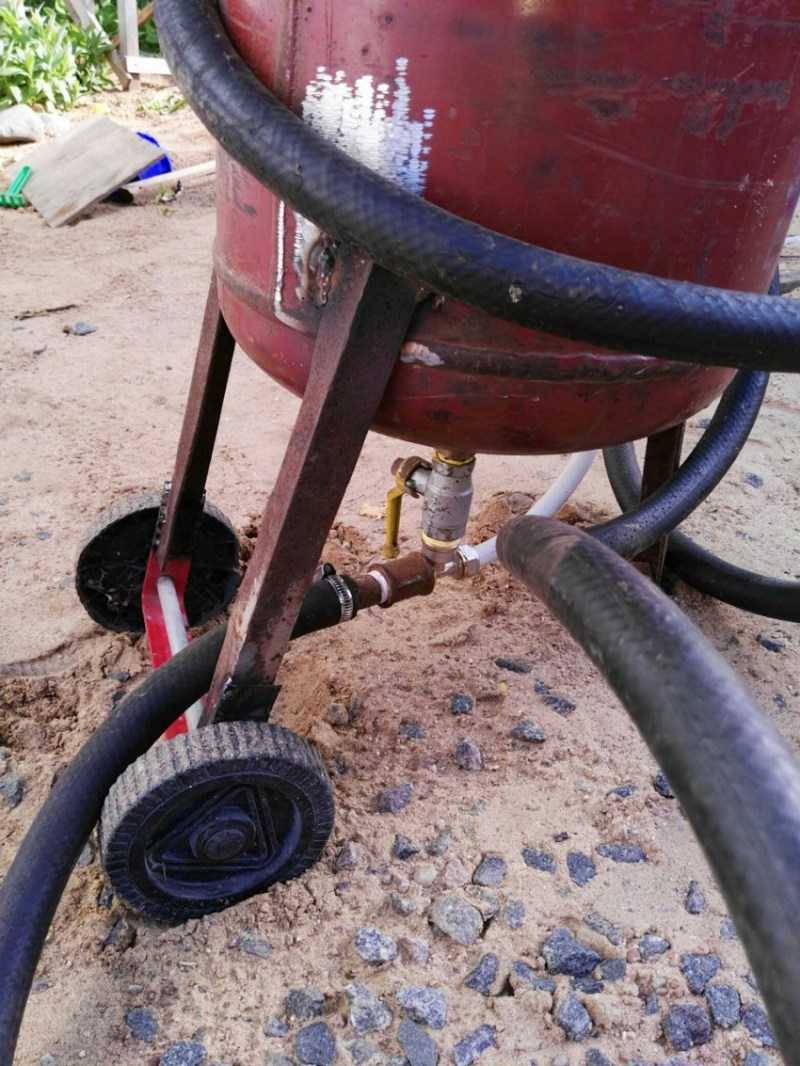

К днищу пескоструйного аппарата монтируют опору из металлического профиля, двух колес и стального стержня.
Чтобы пескоструй из газового баллона сохранял устойчивость, для него предусматривают ножку-упор
Изготовление магистрали
После элементарной доработки газового баллона необходимо установить на нем дополнительные элементы, превращающие резервуар в пескоструйный аппарат.
- В верхней части емкости по центру просверливают отверстие 50 мм в диаметре и припаивают к нему муфту с внутренней резьбой. Аналогичную деталь, но с диаметром 15 мм и с наружной резьбой устанавливают в том месте, где стенка газового баллона переходит в его округлую верхушку. Под ней на боку емкости, ближе к днищу, закрепляют болт с гайкой.

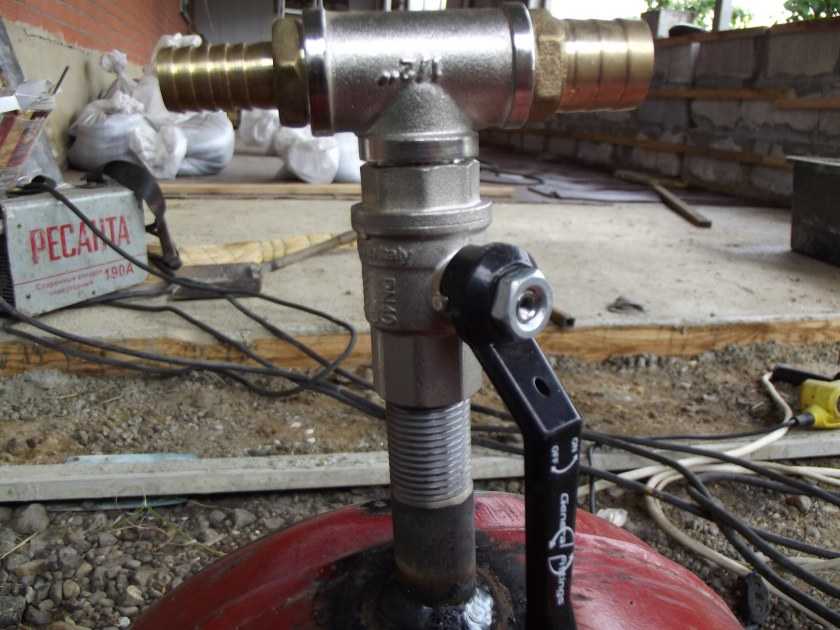

- На маленькую муфту накручивают тройник, направляя его отвод вертикально вниз. На одном из концов соединительного элемента устанавливают кран с шаровым механизмом.
- В отвод вставляют металлическую трубу. Нижнюю часть при помощи хомута прикрепляют к болту на стенке и подсоединяют к ней штуцер под шланг.
После этого в отверстие наверху газового баллона устанавливают тройник с шаровой запирающей системой на отводе. На днище пескоструйного аппарата закрепляют еще один кран с муфтой на 50 мм.
Шаровые краны в верхней и нижней части пескоструя позволяют регулировать давление воздуха и подаваемой смеси
Установка шлангов и сопла
После выполнения основных работ по изготовлению пескоструя из фреонового баллона остается только закрепить на нем соединительные шланги и установить сопло:
- На кран в нижней части конструкции насаживают короткий отрезок резинового рукава. Свободным концом его соединяют с вертикальной трубкой на боку пескоструйного резервуара.
- К другому концу крана на дне прикрепляют основную, рабочую часть шланга для подачи абразивной смеси.
- От свободного конца пескоструйного рукава отсекают небольшой участок и монтируют к нему с одной стороны керамическое или металлическое сопло. С другой ставят патрубок, на который навинчивают кран со штуцером.
- Полученную небольшую конструкцию прикрепляют к основной части пескоструйного шланга.
Для герметичности все резьбы на аппарате из газового баллона необходимо уплотнить фум-лентой, а соединения закрепить хомутами.
На финальном этапе газовый баллон, переделанный в пескоструйный аппарат, можно покрасить порошковым составом
Проверка в действии
Полностью готовый к работе самодельный пескоструй из газового баллона остается испытать на практике.
Проверку проводят так:
- Выкатывают установку на улицу в сухую и теплую погоду.
- Просеивают сухой песок через кухонный дуршлаг, чтобы отделить крупные примеси.
- В верхнее отверстие газового баллона устанавливают воронку, которую можно сделать из обрезанной пластиковой бутылки, и засыпают абразив в резервуар.
- Подключают к воздушному патрубку конструкции шланг компрессора, устанавливают среднее давление и открывают кран.
- Очищают на пробу небольшую металлическую деталь и оценивают качество работы устройства.
На начальном этапе для домашнего пескоструйного агрегата рекомендуется выставлять давление около 6 атм. Впоследствии при помощи крана показатель регулируют в соответствии с собственными потребностями.
Чтобы пескоструй оказался эффективным, держать сопло следует под углом почти 90 градусов к поверхности
Сборка пескоструйного аппарата
Используя фото-, видео- и обычные инструкции по сборке самодельного аппарата для пескоструйной обработки, вы потратите значительно меньше сил и времени на изготовление такого устройства.
Первое, что необходимо сделать, приступая к изготовлению пескоструйного аппарата, – это подготовить резервуар, из которого в систему будет подаваться абразивный материал. Для изготовления такой емкости, как уже говорилось выше, оптимально подойдет газовый баллон. Лучше, если это будет баллон, в котором раньше содержался фреон. В верху такого баллона есть латунная часть, которую следует аккуратно срезать ножовкой по металлу. Для обеспечения безопасности при выполнении сварочных работ из баллона необходимо удалить остатки газа, для чего можно использовать компрессор.
Вместо штатного вентиля в верхнюю часть баллона приваривают штуцер выхода абразива
В подготовленном и очищенном баллоне надо просверлить два отверстия, одно из которых (расположенное в боковой части емкости) будет использоваться для подачи абразивного материала, а второе (в нижней части баллона) – для его стока. В просверленные в баллоне отверстия для соединения со всеми остальными элементами системы ввариваются патрубки с резьбовыми концами. При выполнении такой операции необходимо следить за тем, чтобы сварные швы были максимально герметичны.
Поскольку машина для пескоструйной обработки должна отличаться мобильностью, к нижней части емкости для абразива, как и к раме компрессора, следует приварить небольшие колеса. Если вы хотите сделать процесс пескоструйной обработки более эффективным, то емкость для абразива можно оснастить специальным вибратором, который позволит минимизировать риск попадания в систему комков данного материала.
Для размещения баллона в вертикальном положении к нему приваривают три уголка
Все пескоструйные машины работают за счет того, что в их конструкции используется специальная насадка, которая обеспечивает не только подачу абразивной смеси, но и ее формирование за счет смешивания абразива с воздушным потоком. Принцип работы такой насадки состоит в том, что в нее одновременно подаются воздух и абразивный материал, поступающий из специальной емкости по подающему рукаву.
Именно поэтому в конструкции такой насадки должно быть предусмотрено два штуцера, к одному из которых подсоединяется шланг подачи сжатого воздуха от компрессора, а ко второму – подающий рукав из емкости с абразивным материалом. Работает такая система только после того, как в нее подается воздух под высоким давлением.
Заводское 6-миллиметровое сопло из карбида бора
Подачу абразивной смеси к обрабатываемой поверхности в пескоструйной машине обеспечивает сопло, во внутренней части которого выполнено отверстие соответствующего диаметра. В качестве такого элемента нельзя использовать обычные сопла от мойки или краскопульта, так как они не предназначены для работы с абразивными материалами.
Лучше всего приобрести для таких целей заводские сопла, которые отличаются долговечностью, поскольку изготовлены из износостойких материалов, с соблюдением всех технологических требований. Изготовить такие сопла в домашних условиях практически невозможно, так как для этого требуется специальное оборудование и квалифицированный персонал.
Для подсоединения шлангов подходят водопроводные тройники и газовые краны
После того как все элементы конструкции будущей пескоструйной установки подготовлены, можно приступать к ее сборке, которая состоит из следующих этапов.
- К штуцерам насадки пескоструйной установки подсоединяются шланг от компрессора и рукав, по которому поступает абразивный материал. Внутри такой насадки происходит смешивание данных компонентов, в результате чего образуется абразивная смесь, используемая для выполнения обработки.
- Для регулировки параметров потока абразивной смеси в систему пескоструйного аппарата включаются краны и дозаторы.
Для того чтобы все соединения в системе отличались высокой герметичностью, выполнять их необходимо с использованием ФУМ-ленты.
Как сделать своими руками?
Для начала необходимо отметить, что самостоятельно не получится сделать пескоструй обитаемого типа. Такое возможно только в заводских условиях, при этом необходимо тщательно подойти к разработке проекта подобного помещения. К тому же стоимость таких установок достигает 1,5 млн рублей, что невыгодно для тех, кто хочет использовать пескоструйную камеру в хозяйстве.
Своими руками получится сделать необитаемую камеру. Примечательно, что при грамотном подходе работать оборудование будет ничуть не хуже покупного варианта. Добиться нужного результата можно посредством подготовки необходимых инструментов и качественных материалов.
Преимущество стационарной камеры – небольшие размеры. Она не займет много места, и при необходимости удастся выполнить ее транспортировку. Если говорить простым языком, то самодельная пескоструйная камера – это металлический ящик, собрать который можно по чертежам и рисункам из интернета.
Техника безопасности
Перед тем как приступить к сборке пескоструйной бочки, необходимо позаботиться о технике безопасности. Работы должны выполняться в спецодежде и перчатках, чтобы предотвратить повреждение нежных участков кожи от повреждений.
Рабочая зона
Под ней принято понимать пространство внутри камеры, которое плотное закрывается во время проведения чистки поверхности
Важно предусмотреть на полу рабочей зоны специальную сетку или решетку, чтобы песок или другой абразив в процессе не задерживался в камере, а проваливался внутрь
Также в устройстве следует оборудовать смотровое окно, чтобы оператор мог следить за процессом и оценивать результат проделанной работы. В верхней части рабочей камеры устанавливают освещение для предотвращения возникновения затемненных участков. Это необходимо, чтобы чистка материала проводилась на высоком уровне. Лампы при этом нужно сделать закрытыми, чтобы абразив не повредил их поверхность.
Днище
Выполняют чаще всего конусным
При этом важно, чтобы у днища были большие размеры, иначе не получится организовать свободное размещение отработавшего абразива и отходов от обработанного материала. Дополнительно при обустройстве днища стоит предусмотреть беспрепятственный доступ к нему, чтобы было удобно впоследствии ссыпать абразив и пыль в ведро или другую емкость
Вытяжка
Предназначена для обеспечения разряжения воздуха и удаления пыли из камеры. Она является важным элементом конструкции, поэтому необходимо учесть этот момент при сборке камеры. В качестве вытяжки рекомендуют использовать электродвигатель, мощность которого не превышает 0,75 кВт. Этого будет достаточно. При выборе двигателя стоит отдавать предпочтение моделям с лопастным винтом.
Пескоструйный аппарат
Является основой системы и представляет собой специальную установку, посредством которой удается организовать обработку поверхностей различных материалов. Наиболее востребованными считаются инжекторные пистолеты. Они сначала нагнетают в камеру воздух, а затем пускают песок, который самотеком передвигается по шлангу из обособленной емкости.
С помощью инжекторного пистолета удастся удалить:
- небольшие загрязнения;
- матовый слой;
- толстый слой краски;
- слой ржавчины.
Вторыми по популярности выступают пескоструйные аппараты напорного типа. В них воздушная магистраль поделена на две части. Первая ведет в емкость с абразивом, вторая – к выходу из этой емкости. Такие модели ускорят процесс обработки.
Общий корпус
С его помощью удается соединить навесные детали и обеспечить эффективное управление устройством за счет подключения электрики. В корпусе необходимо предусмотреть отверстия под руки, которые должны быть расположены на удобной для оператора высоте. Оптимальный диаметр отверстий составляет 12 см. При выборе перчаток стоит учесть этот момент.
Освещение
Камера устройства должна быть оборудована качественным освещением
Важно, чтобы рабочая зона просматривалась полностью, и внутри не было никакого темного участка. Чтобы защитить лампы от повреждения абразивным материалом, рекомендуется прикрыть их пластиковым кожухом. В среднем для освещения небольшой камеры достаточно двух ламп
В среднем для освещения небольшой камеры достаточно двух ламп.
Об особенностях пескоструйных камер и их изготовлении, смотрите видео ниже.
Как собрать пескоструйную камеру дома?
Если вы часто работаете с небольшими деталями, то рекомендуется сделать пескоструйную камеру своими руками. Для комфортной и безопасной работы с деталями в данной конструкции вам необходимо будет сделать защитной стекло на верхней грани контейнере.
Для большего удобства, вы можете сделать его под углом
Защитное стекло крайне важно при работе с камерой, потому как расходник, вылетающий под давлением может серьезно повредить кожу. Также поэтому стоит обрабатывать детали строго в защитных очках
В пескоструйной камере невозможно обрабатывать детали с голыми руками, поэтому на боковые грани контейнера крепятся перчатки, а сам самодельный пескоструй, сделанный своими руками, проводится и крепится внутри камеры.
Перчатки и защитное стекло со временем изнашиваются, поэтому стоит заранее запастись ими. Также настоятельно рекомендуется выбирать их из тех, что произведены из качественный материалов, потому как это не только продлит их срок службы и не будет отвлекать вас во время работы, но и обезопасит Вас от получения травм.
Обратите внимание!
Тиски своими руками: простые и надежные самодельные тиски от А до Я (190 фото)
Вибростол своими руками — выбор материалов, узлов и агрегатов для вибростола с пошаговым описанием изготовления
- Зернодробилка своими руками — принцип работы, виды и особенности создания устройства для переработки зерновых культур
