Как устроен кондиционер или сплит-система

Какие бывают кондиционеры

Кондиционеры представляют собой как сплит системы, так и прочие модели исполнения. Среди них отметим:

  • мобильные и оконные кондиционеры;
  • сплит и мультисплит, а также настенные системы;
  • канальные и кассетного типа сплит системы;
  • настенные, потолочные и колонные >сплит системы;
  • мультизональные сплит системы.

Такая большая классификация необходима для кондиционирования воздуха в различных помещениях, что могут отличаться областью применения и количеством квадратных метров. Следовательно, этим выражено разнообразие кондиционеров.

Установка настенных внутренних кондиционеров более применима к частным домам и квартирам. Они имеют ряд преимуществ. Например наличие подвижных жалюзи в настенном блоке, что имеет значение для изменения движения воздушной массы. Эти кондиционеры достаточно удачно справляются с охлаждением жилых комнат и домов, однако их мощность ограничена, что необходимо для контроля состояния интенсивности потока охлаждаемого воздуха.

Настольно-потолочный вариант кондиционера необходимо устанавливать для долее больших мощностей. Его способность равномерно распределять воздух в помещении, появилась вследствие распределения большого потока воздуха по потолку или вдоль стены. Отсюда выходит, что указанная температура – охлаждение или нагрев – происходит быстрее. Этот кондиционер советуют устанавливать в комнатах, где длина значительно больше ширины помещения.

Выносной блок

Наружный блок имеет внешний корпус с фильтром, где размещены элементы конструкции. Он снабжён защитной крышкой, закрывающей клеммы разъёма электрокабелей, а в некоторых типах устройств также штуцеры соединения.

Основной элемент блока — компрессор, являющийся «сердцем» устройства. В кондиционере применяются компрессоры поршневого типа, более дешёвые, но менее надёжные и спиральные агрегаты. Прибор сжимает фреон, направляет его движение по замкнутому контуру.

Вентилятор — обеспечивает воздушный поток для охлаждения конденсатора. В дешёвых моделях устанавливаются односкоростные вентиляторы. В более дорогих имеются 2-3 фиксированные скорости, или их плавная регулировка.

Четырёхходовой вентиль — устанавливается в системах, способных работать на охлаждение и обогрев. При переключении клапана функции теплообменника и конденсатора меняются местами, изменяется направление движения фреона.

Конденсатор — радиатор, состоящий из медных трубок с алюминиевыми перегородками. В системе происходит охлаждение и конденсат фреона, воздух при этом нагревается.

Плата управления присутствует только в инверторных устройствах, приборах кассетного, канального типа. В большинстве моделей электроника находится в корпусе испарителя.

Фильтр, находящийся на всасывающей стороне компрессора. Предназначен для защиты от мелких частиц, попадающих в замкнутую систему при установке.

Штуцеры — места соединения агрегатов.

Мощность кондиционера

Чтобы понимать, сколько электроэнергии потребляет кондиционер, необходимо разграничить климатическую технику по типам. Каждый вариант сплит-системы имеет свои технические особенности, отличается по способу установки и фиксирования температуры, месту расположения.

Все разнообразие устройств разделяется на три главные группы:

  • бытовые;
  • коммерческие;
  • промышленные.

Мощность

Домашнее кондиционирование преимущественно осуществляется бытовыми сплит системами. Выделяют такие модели бытовых кондиционеров:

  • Настенный. Подходит для помещений маленького размера. Существует два подвида: сплит-системы и мульти сплит-системы.
  • Моноблочный. Это кондиционер оконного типа. Первые кондиционеры были именно такого типа. Вставляются в оконный проем, панель управления направлена в комнату, компрессор располагается на улице. Наиболее дешевые и простые в установке модели.
  • Напольный. Легкость монтажа позволяет установить напольный кондиционер без вызова мастера. Это мобильный вариант оборудования, который легко переносится в другую комнату.

Какой бытовой кондиционер выбрать, решайте с учетом своих потребностей и материальных возможностей.

Полупромышленные кондиционеры устанавливают в местах общественного пользования и объектах коммерческого назначения. Приборы делятся на канальные, кассетные, потолочные, колонные.

В современных автомобилях все чаще производится установка кондиционера компрессора. Благодаря системе, водитель чувствует себя комфортно, а длительные переезды даются легче и становятся более безопасными. Новые модели не только кондиционируют воздух, но и очищают, ионизируют его.

Расчет мощности кондиционера перед покупкой – важный и правильный ход. Например, имеем однокомнатную квартиру площадью тридцать два квадратных метра. Высота потолков – два пятьдесят. Проживает один человек, имеющий три-четыре предмета бытовой техники. Окна квартиры выходят на южную сторону, несколько приборов бытовой техники никогда не работают одновременно. На чем остановиться?

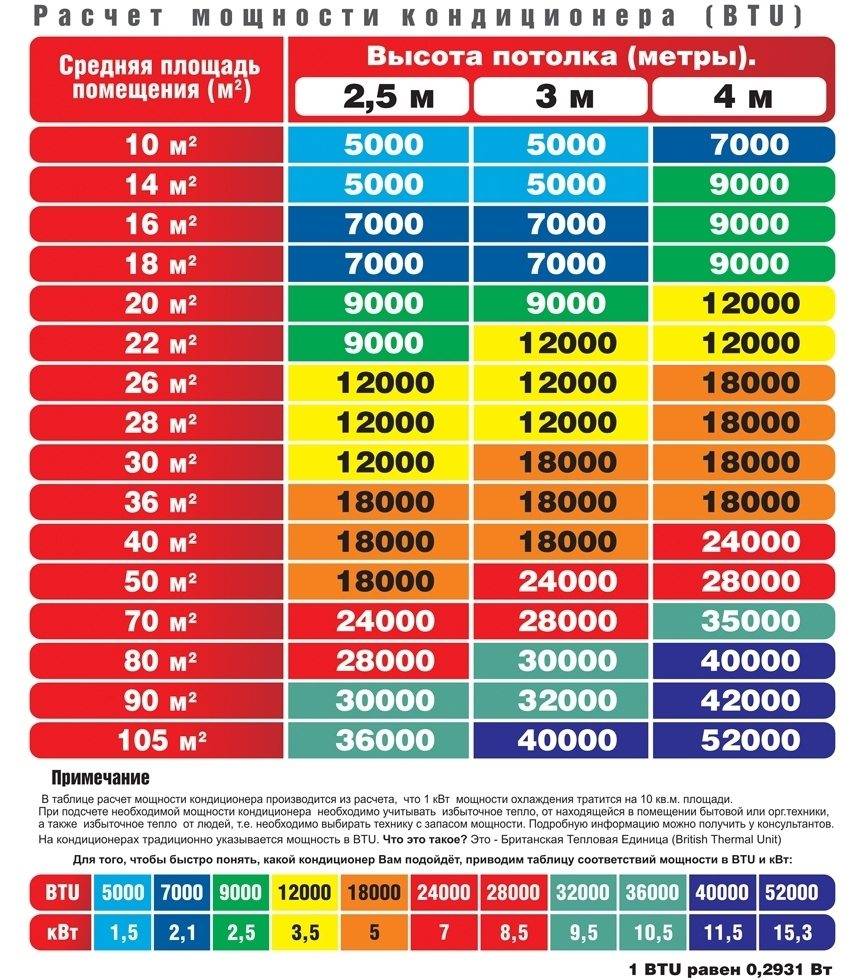

Для кондиционеров таблицы помогают определить теплопритоки, мощность и так далее. Возьмем за основу, что в данном случае, теплопритоки равны сорока. Для расчета подходящей мощности прибора можно воспользоваться различными формулами, которые просты и понятны даже человеку, не имеющему подобного опыта работы. Необходимо суммировать показатели теплопритоков стен, крыши и окон, тепло, производимое проживающими в квартире или доме, тепло, выделяемое бытовыми приборами и техникой.

Рассчитав мощности теплопритоков от бытовых приборов, взяв во внимание размеры помещения, получим число 3. 65 киловатт. Следовательно, кондиционер должен быть мощностью от 3, 15 до 3,80 квт

Все данные выводятся в квт час.Многие пользователи не хотят рисковать, самостоятельно высчитывая параметры мощности. Даже при самом тщательном отношении к делу, можно допустить ошибку и приобрести маломощный или, наоборот, очень мощный кондиционер. И в том, и в другом случае пользователь проигрывает. Поэтому, выбор и установку сплит-системы в таком случае доверяют профессионалам. Какие бывают кондиционеры потребления энергии, подскажут специально обученные мастера

Следовательно, кондиционер должен быть мощностью от 3, 15 до 3,80 квт. Все данные выводятся в квт час.Многие пользователи не хотят рисковать, самостоятельно высчитывая параметры мощности. Даже при самом тщательном отношении к делу, можно допустить ошибку и приобрести маломощный или, наоборот, очень мощный кондиционер. И в том, и в другом случае пользователь проигрывает. Поэтому, выбор и установку сплит-системы в таком случае доверяют профессионалам. Какие бывают кондиционеры потребления энергии, подскажут специально обученные мастера.

Также они помогут выбрать внутренний блок кондиционера, который напрямую связан с габаритами устройства и определяет его мощность.

Тип установки

Прецизионные кондиционеры подразделяются на инверторные и периодические. Задача инверторного устройства заключается в трансформации скорости оборотов электродвигателя за счет инвертирования постоянного в переменный ток необходимой частоты.

Периодические не инверторные кондиционеры предназначены поддерживать определенные параметры воздуха путем цикличного включения компрессора. Такие установки сложнее настроить, но зато и стоят дешевле.

Инверторные кондиционеры выдерживают устойчивую температуру, влажность и скорость воздушного потока, они дольше служат, так как износ деталей меньше, чем при циклическом включении двигателя.

Разновидности инверторных кондиционеров

Как работает кондиционер

Система работает по принципу замкнутого цикла. Воздух в помещении охлаждается, проходя через блок охлаждения, в котором испаряется хладагент. Рассмотрим схему работы устройства поэтапно.

  • Компрессор, установленный во внешнем блоке, перекачивает газ из испарителя внутреннего блока, который находится в помещении – в конденсатор.
  • В конденсаторе фреон обеспечивает отдачу тепла на улицу через теплообменник внешнего блока.
  • Газообразный фреон становится жидким в результате охлаждения.
  • Фреон переходит в дроссель, что приводит к понижению давления жидкого фреона. Часть жидкости переходит в газообразное состояние.
  • Когда фреон оказывается в испарителе, осуществляется переход из жидкого состояния в газообразное. В результате, в комнату поступает холодный воздух.

Из-за особенности работы кондиционера на испарителе образуются капли воды – конденсат. Обычно при монтаже системы для отвода конденсата устанавливают отдельную трубку. Она выходит на улицу или в канализацию, чтобы в помещении не было лишней влаги.

Выходящий воздух из внутреннего блока регулируется с помощью специальной шторки и жалюзи по горизонтали и вертикали.

Специфика климатического оборудования разных конструкций

У сплит-систем есть несколько уязвимых мест: например, наружный блок. Он неизбежно будет подвергаться воздействию дождя, снега, перепадам температур и порывам ветра. У моноблоков такой проблемы нет. Правда, качественные производители сплит-систем климатические факторы стараются учитывать.

Мнение эксперта

Старостин Константин Адреевич

Специалист по монтажу и обслуживанию кондиционеров

Оба блока в сплит-системах соединяются магистралями из труб. Большое значение имеет правильный и качественный монтаж. Если сборка произведена небрежно, это в будущем доставит немало неприятностей.

Традиционные кондиционеры «два в одном» проходят сборку в заводских условиях, так что надёжность их работы не зависит от человеческого фактора.

В чём разница работы кондиционера и сплит-системы

Двухмодульная система — разновидность кондиционера. Принцип работы сплит-системы кондиционера ничем не отличается от моноблока, но имеются различия в конструкции.

В кондиционере все элементы могут быть расположены в одном блоке (оконные, мобильные типы). Мобильные агрегаты снабжены шасси с колёсиками, технику можно легко перемещать в нужное место. Неудобство создаёт предельная длина теплоотводных шлангов, выходящих на улицу. Самый мощный моноблок может обслужить до 35 кв.м площади.

Сплит-система от англ. split (расщеплять, разделять) подразумевает наличие двух блоков внешнего и внутреннего. Они соединены между собой медными изолированными трубками и электропроводкой. Коммуникации убирают в короба, зазор подвесного потолка. Выносной блок сплит-системы с помощью кронштейнов закрепляется на фасаде дома. В нём расположены механизмы, производящие наибольший шум (до 50 дБ).

Внутренние блоки бывают:

  • Потолочные — кассетные, канальные;
  • Настенно-потолочные — размещаются в небольших помещениях с низкими потолками;
  • Напольно-потолочные — установка позволяет избавиться от прямых потоков воздуха на человека.

Для квартир больше подходят настенные и канальные конструкции. Для общественных зданий — кассетные, канальные, напольно-потолочные.

Монтаж и установка

  • Моноблочные кондиционеры могут быть установлены как снаружи здания, так и внутри помещения. Внешний монтаж облегчает доступ воздуха, но делает обслуживание более сложным. При установке моноблока внутри требуется подведение воздуховодов.
  • Потолочный кондиционер устанавливают в центре обслуживаемого помещения. Подвод/отвод воздуха осуществляется через вентиляционные или специально смонтированные каналы.
  • Шкафной кондиционер устанавливается в том помещении, где требуется поддерживать заданную температуру. Забор нагретого воздуха чаще всего осуществляется сверху, а выдача холодного – снизу, под фальшпол.

Стандартная схема предусматривает установку наружного блока с конденсатором на крыше, а внутреннего – в помещении. Если в системе используется режим свободного охлаждения (фрикулинга), необходимо устройство вытяжной вентиляции. Для более эффективного охлаждения помещений возможно подключение чиллера и/или градирни

Чем отличается сплит-система от кондиционера

Чтобы понять, в чем состоит отличие кондиционера от сплит-системы в квартире, необходимо изучить конструкцию и особенности обоих устройств. По многим параметрам они похожи, но не являются синонимами друг друга.

Что такое кондиционер

Кондиционер — это довольно компактный прибор, предназначенный для поддержания в помещении заданной температуры воздуха. Состоит обычно из одного блока, в котором размещены все важные составляющие — компрессор, конденсатор, вентилятор, испаритель и другие элементы. Многие бытовые кондиционеры работают как на охлаждение воздуха, так и на его обогрев.

Устройства делятся на два вида по конструкции:

  1. Оконные. Такие модели предназначены для установки непосредственно в оконный проем. Отличаются очень простым монтажом и легкостью в обслуживании по сравнению со сплит-системой. Но при этом обладают своими минусами, в частности, издают громкий шум при работе и не подходят для установки в спальне. Обычно оконные модели с их неудобными отличиями и особенностями монтируют в больших павильонах и госучреждениях, где уровень гула не так важен.
  2. Мобильные. Такие устройства называют еще моноблоками. Они состоят из единственного модуля и комплектуются гофрированным шлангом воздуховода. Главным отличием от оконных устройств является повышенная мобильность. Агрегаты можно перемещать из комнаты в комнату, многие из них оснащены колесами. При этом устанавливать технику, как правило, необходимо все равно ближе к подоконнику.

И оконные, и мобильные модели климатической техники работают от электросети. Моноблоки используют обычно в небольших помещениях до 25 м2. Отличием оконных моделей является то, что самые мощные из них подходят для просторных залов.

Что такое сплит-система

Принципиальное отличие сплит-системы от обычного кондиционера заключается в том, что прибор состоит из двух блоков, соединенных между собой коммуникациями. Внешний модуль предназначен для монтажа на фасаде здания и оборудован компрессором, конденсатором и вентилятором. В блоке для установки в помещении содержатся нагревательные и охладительные элементы, а также фильтры. Принцип действия сплит-системы состоит в том, что внутренний модуль снижает или повышает температуру в комнате, а внешний отвечает за отвод горячего воздуха и за движение хладагента по коммуникациям.

Сплит-системы по способу исполнения бывают потолочными, настенными и напольными, но по сути различий между ними мало

В отличие от простых мобильных устройств для регулировки микроклимата, установки из двух блоков обладают очень широким функционалом. Сплит-системы не только обеспечивают охлаждение, обогрев и вентиляцию, но и фильтруют воздух от пыли и бактерий, могут ионизировать и дезодорировать его. В дорогих моделях предусмотрена ручная настройка скоростей обдува, есть датчики движения, отслеживающие наличие или отсутствие людей в помещении.

Главные отличия между кондиционером и сплит-системой

После изучения конструкции и функционала климатической техники можно выделить несколько отличий между устройствами:

  1. Агрегаты оконного или напольного типа, состоящие из одного модуля, обладают простыми возможностями и дешево стоят. Сплит-системы могут быть довольно дорогими и поддерживают большое количество дополнительных опций.
  2. Моноблоки сильнее шумят при работе. Установки из двух модулей более тихие. Основной гул всегда издает блок, вынесенный на фасад здания.
  3. Системы из двух модулей обладают более привлекательным дизайном. Расположить их без ущерба для интерьера можно в любом помещении, благодаря компактным размерам такие установки не бросаются в глаза.
  4. В отличие от моноблоков, сплит-системы подходят для монтажа даже в тесных комнатах, поскольку их можно закрепить на стене и сэкономить место.

Для поддержания приятного микроклимата в просторном помещении лучше выбирать установку из двух модулей. Отличие сплит-систем заключается в их повышенной мощности, а компактные моноблочные устройства плохо справляются с большими площадями.

И настенные системы, и моноблоки часто поддерживают дистанционное управление с пульта

Плюсы сплит системы

Среди преимуществ сплит системы можно выделить большой выбор устройств, который позволяет приобрести на рынке бытовой техники любой кондиционер, отлично вписывающийся в ваш интерьер.

Виды кондиционеров:

  • Настенные устройства. Отлично подходят для установки в квартирах, небольших офисах, в помещениях без навесных потолков;
  • Наполно – потолочные предназначены для установки в помещениях, где имеются стеклянные перегородки;
  • Колонные изделия устанавливают в помещениях ресторана и больших общественных залах;
  • Кассетный кондиционер удобен тем, что в установленном виде его вовсе не видно, будет видна его решетка, основная часть устройства скрывается под навесным потолком;
  • Канальный кондиционер устанавливается таким образом, что его практически не видно. Его помещают в подсобное помещение или под потолком.


Особенности подключения блоков

В помещение воздух проходит через трубки, которые выполнены алюминиевой гофрированной фольги, в некоторых моделях стоят патрубки из листа оцинкованной стали. Так как гофрированный материал способен вытягиваться и изгибаться, длина патрубков должна быть определенной и рассчитанной до малейшей точности.

Разновидности кондиционеров

Сегодня помимо обычных кондиционеров, которые периодически включаются и выключаются, выпускаются так называемые инверторные устройства.

Инвертор – это электронный узел, который позволяет как угодно менять частоту электротока. При этом, соответственно, будет меняться и мощность компрессора.

Таким образом, инверторному кондиционеру выключаться не нужно – он работает постоянно, выбирая оптимальную мощность охлаждения.

Значение температуры в помещении остается фиксированным, а прибор служит дольше своих неинверторных собратьев (моменты пуска сильно сокращают жизнь силовых электроагрегатов).

Также кондиционеры могут быть:

  • Рециркуляционными — просто прогоняют через себя воздух помещения.
  • С возможностью подмеса наружного воздуха: эти приборы стоят дороже рециркуляционных, но зато воздух в помещении, где они смонтированы, не только становится прохладным, но и остается свежим.

По способу компоновки узлов кондиционеры делятся на два типа: моноблоки и сплит-системы.

Моноблоки

Вся «начинка» у такого прибора находится в одном корпусе, благодаря чему изделие имеет низкую себестоимость. Различают следующие виды моноблоков:

  1. Оконные: устанавливаются в оконном или стенном проеме так, чтобы конденсатор оказался на улице, а испаритель – внутри помещения.
  2. Крышные: устанавливаются аналогично, только в кровле.

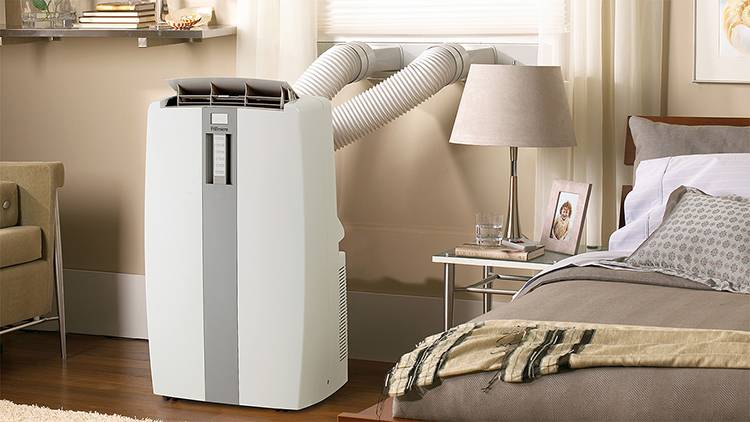

  3. Мобильные: весь прибор целиком стоит на полу внутри помещения, а воздух, которым обдувается горячий конденсатор, через воздуховод выводится на улицу.

Мобильный кондиционер

За выигрыш в цене владельцу моноблока приходится терпеть шум от компрессора и мириться с утечками тепла зимой через корпус прибора (последнее актуально для оконных и крышных моделей).

Сплит-системы

Прибор состоит из двух частей, одна из которых размещается внутри помещения, а другая – на улице. Если наружный блок один, а внутренних – несколько, прибор называют мультисплит-системой. Такие кондиционеры сегодня являются наиболее популярными, поэтому их работу мы рассмотрим подробнее.

Основные элементы сплит-системы

Внутренний и наружный блок системы имеют собственное устройство. В составе наружного блока есть вентилятор, который обеспечивает циркуляцию вокруг блока и стабильное охлаждение хладагента. При помощи компрессора выполняется сжатие охлаждающего компонента. Наружный блок монтируется на специальных кронштейнах. При монтаже сплит-систем следует позаботиться о грамотном отведении скапливающегося конденсата. Фильтр способствует очищению фреона от различной грязи.

Если в модели предусмотрен обогрев в холодное время, то устанавливается четырехходовой клапан.

Основные составляющие части системы

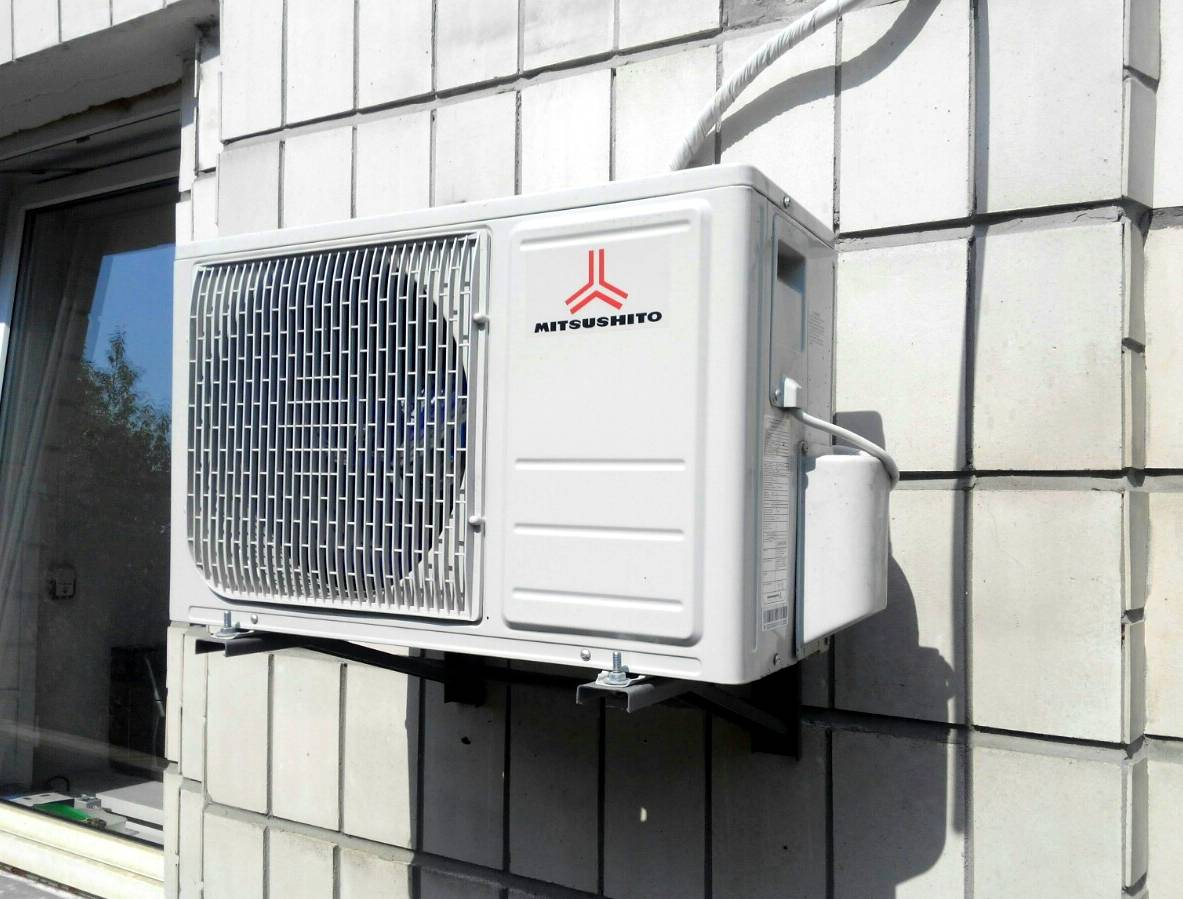

Внешний блок

Рассмотрим подробно из чего состоит внешний блок:

  • компрессор предназначен дл осуществления перемещения сжатого хладагента по холодильному контуру. Бывают поршневыми и спиральными;
  • четырехходовый клапан осуществляет обратное движение фреона при обогреве. Если в комнате требуется повысить температуру, то блок внутри работает на обогрев, а наружный на охлаждение;
  • вентилятор нужен для обеспечения циркуляции воздушных масс, чтобы охлаждать конденсатор. В сплит-системах это приспособление может работать на 2-3 скоростях;
  • конденсатор необходим для охлаждения циркулирующего фреона;
  • фильтр защищает систему от попадания загрязнений внутрь компрессора;
  • штуцерные соединения используются для соединения магистралей между блоками.

Внешний блок

Внутренний блок

Во внутреннем блоке находятся следующие элементы:

  • передняя панель, через которую воздушный поток проникает внутрь испарителя;
  • фильтр грубой очистки требуется для защиты конструкции от крупных частиц мусора;
  • испаритель используется для нагревания охлажденного хладагента;
  • горизонтальные жалюзи перемещают воздух по вертикали;
  • вертикальные жалюзи способствуют перемещению потока по горизонтали;
  • индикаторная панель применяется для передачи информации о режимах, а также о неисправностях;
  • вентилятор обладает несколькими скоростями;
  • поддон для конденсата применяется для сбора воды;
  • плата управления включает микропроцессор и другие элементы электронной схемы.

Внутренний прибор

Основные виды бытовых сплит-систем

Конструктивное исполнение во многом определяет порядок монтажа и особенности эксплуатации климатического оборудования. Прежде чем приобрести подходящее устройство, стоит ознакомиться с доступными вариантами и особенностями их монтажа. Некоторые сплит-системы производители рекомендуют монтировать в помещениях определенной квадратуры. Предлагаем ознакомиться с наиболее распространенными видами.

В состав системы могут входить внутренние блоки разного типа

Потолочные

Потолочная модель может монтироваться в комнатах прямоугольной формы и позволяет обработать небольшой объем воздуха. Благодаря особому конструктивному исполнению такие устройства направляют воздушный поток вдоль потолка или стены, обеспечивая равномерное распределение кондиционируемого воздуха по всему помещению.

Потолочная модель не обладает большой мощностью

Мульти сплит-системы

В состав системы может входить несколько внутренних блоков. Такие устройства называют мульти сплит-системами. Их конструктивное исполнение позволяет подключать к одному внешнему блоку сразу несколько внутренних.

Купить мульти сплит-систему можно для создания оптимального микроклимата сразу в нескольких комнатах жилого дома. Учитывая, что количество внешних блоков сокращается, эстетичность здания не страдает.

Для каждого помещения можно выбрать свой внутренний блок

Напольные

Климатическое оборудование отличается высокой производительностью. Допускает установку непосредственно о стены комнаты в зависимости от желаемого направления воздушного потока. Имеют более высокую стоимость и мощность по сравнению с настенными аналогами. Отличаются широкими функциональными возможностями.

Напольные устройства не предъявляют жестких требований к месту установки

Из чего состоит внешний блок?

Внешний блок сплит-системы за счет монтажа вне помещения не слышен и в этом заключается основное преимущество этого оборудования. На специально изготовленные кронштейны его возможно установить почти в любое подходящее для этого место. Наружный блок состоит из компрессора, конденсатора, ресивера, фильтра осушителя, четырехходового клапана, вентилятора, если это инвертор, то и инверторной платой наконец. Это наиболее важные элементы системы, есть еще конечно много чего другого, к примеру теплообменник, разные реле и так далее, каждый из этих элементов создают взаимозависимый цикл работы системы.

Особенности эксплуатации в зимний период

Зимой кондиционер с определенной периодичностью уходит в оттайку. Обычно это происходит один раз в 40-60 минут.

При длительной работе с отрицательными температурами его радиатор обмерзает, эффективность падает и система начинает с этим самостоятельно бороться.

Многие ошибочно считают, что внешний блок в данном случае отогревается какими-то встроенными тэнами. Это не так.

Просто происходит переключение направления его работы. То есть, горячий фреон из внутреннего блока начинает поступать в наружный. И тот в течение нескольких минут оттаивает.

Длительность и периодичность циклов оттайки зависит от степени обледенения и контролируется датчиками. Хотя в недорогих вариантах это происходит просто согласно запрограммированному времени.
