Установка полотенцесушителя с нижним подключением: пошаговая инструкция

Арматура

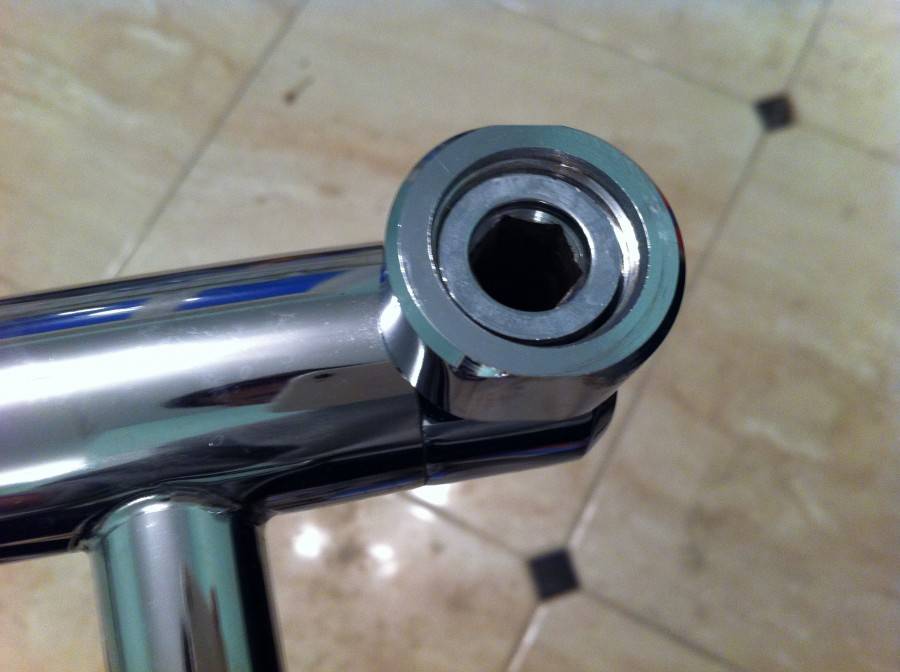

Для установки полотенцесушителя понадобятся шаровые краны с «американкой» — встроенным сгоном. С полипропиленовыми трубами они соединяются с помощью муфт с внутренней резьбой.

Если шаровый кран обычной конструкции, используется переход из ППР-муфты с резьбой и латунной «американки». Комбинированные сгоны из пластика и латуни применять не рекомендуется. При колебаниях температуры они часто протекают.

В системах с естественной циркуляцией без смещения или/и заужения байпаса устанавливаются водорозетки на 3/4 дюйма. Эксцентрики лучше заменить ниппелями или бочонками такого же диаметра.

Конструктивные элементы

Вентили скрытого байпаса

Конструктивно в систему байпаса входит перемычка, соединяющая прямой и обратный подвод теплоносителя, запорная арматура для прекращения доступа воды в полотенцесушитель. Сама перемычка может изготавливаться в виде отрезка металлической или пластиковой трубы, в зависимости от материала трубопровода.

Металлическая перемычка чаще всего приваривается к металлическим подводящим трубам, образуя неразъемную конструкцию. Современные системы предусматривают возможность разборки, а потому на подводы устанавливаются тройники с выходом на перемычку

Когда собраны такие элементы, важно надежно загерметизировать разъемные стыки

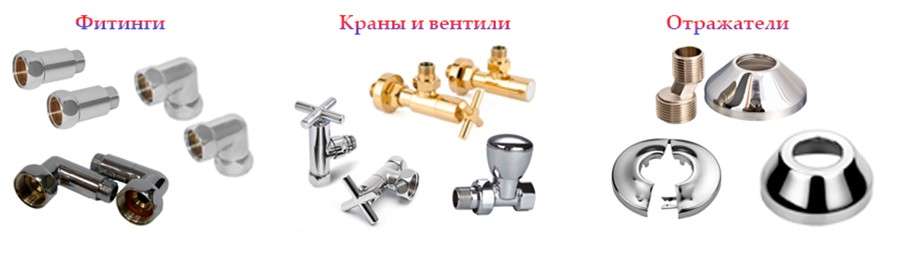

Запорная аппаратура подразумевает монтаж вентилей. Они обычно устанавливаются сразу за байпасом на входе к полотенцесушителю и его выходе. Официально не разрешается ставить запорный вентиль непосредственно на байпас. Дело в том, что отключать общий стояк отопления имеет право только уполномоченное лицо, а потому общая запорная аппаратура располагается в помещении, где доступ посторонних лиц ограничен. Наличие же запорного крана на байпасе позволяет перекрывать магистраль хозяину квартиры по своему усмотрению, что недопустимо. Устанавливать вентиль на перемычке можно только в том случае, когда он не может перекрыть общий стояк.

Где устанавливается байпас? Это не праздный вопрос, потому что при далеком расположении подключенного полотенцесушителя от байпаса будет наблюдаться снижение температуры на нем. Расстояние от перемычки до входа в сушилку не должно превышать 0,4 м. Исходя из данного обстоятельства, существуют 2 стандартных варианта. При нахождении полотенцесушителя непосредственно возле отопительного стояка, отводы врезаются в него, образуя параллельную цепь, когда байпас вообще не нежен.

Если ванная комната удалена от общей магистрали, и для полотенцесушителя монтируется отдельный трубопровод, то монтаж перемычки обеспечивается возле аппарата.

Разновидности полотенцесушителей

Переде тем как разбираться с установкой сушителей, рассмотрим их виды, а также материал изготовления. Полотенцесушители бывают из четырех основных металлов: стальные, латунные, медные, из нержавеющей стали.

Самый обычный и недорогой – стальной. Имеет очень большой вес и массивность, не всегда красивый вид, однако обладает должным уровнем качества и долговечности.

Латунные изделия стандартно выглядят как дизайнерские, выполнены в уникальной форме и мало ржавеют. Главный их минус заключается в слабой возможности правильно функционировать при высоких перепадах температуры.

Полотенчики из меди обладают скоростным нагревом за счет свойств данного металла, поэтому также быстро сушат белье и полотенца. Однако именно медные изделия обладают наивысшей стоимостью.

Советы по установке

В многоквартирных домах хозяева своего жилья проводят подсоединение полотенцесушителя к трубопроводу подачи горячей воды. Он становится частью системы, петлей трубопровода, и ошибки в его монтаже приведут к сбою в работе системы водопровода не только в квартире, но в подъезде всего дома. Подключение полотенцесушителя к системе отопления практикуется в странах Европы. Поэтому модели зарубежного производства не подходят для подключения в квартирах. Рекомендуется выбирать отечественного производителя. Не стоит пренебрегать стандартам ГОСТа. В домах частного владения устанавливаются полотенцесушители любого бренда.
Для подключения подбираются элементы системы из одного материала. В противном случае возникает электролитическая коррозия. Последствия этого явления – поломка устройства за короткий промежуток времени. К трубопроводу из пластика подсоединяются конструкции, изготовленные из разных материалов.
Желание иметь работающий полотенцесушитель круглый год будет возможным, если установить комбинированную модель. Подключение к системе отопления ограничивает время эксплуатации установки отопительным сезоном.
Монтаж конструкции к нижним патрубкам системы уменьшает его мощность на 10 %.
При подключении модели «лесенка» применяется диагональное, боковое (верхнее или нижнее), вертикальное (левое или правое) подсоединение к водопроводу. Выдерживается межосевое расстояние в пределах 500 мм.
Если полотенцесушитель устанавливается при строительстве жилья или капремонта, то выбирать его модель можно без учета посадочного места. Когда монтаж проводится в действующую водопроводную систему, то при покупке модели учитывается существующая разводка, расстояние между отводами.
Если не совпадают диаметр подключения труб водопровода и конструкции, то приобретаются переходники.
Нельзя выбирать модель с меньшим диаметром труб, чем в самой системе подачи воды. Высокое давление жидкости в зауженном месте приведет к аварийной ситуации.
Если монтаж проводится к стояку, то в качестве соединительного элемента приобретаются «американки». Это разъемное соединение. С его помощью вся конструкция быстро снимается.
В случае экстренного ремонта, когда потребуется демонтаж конструкции, возникает необходимость отключать полотенцесушитель. Чтобы не оставить всю квартиру без воды, на стояке монтируются шаровые краны и байпас на полотенцесушитель (перемычка).

Виды кабельного нагревателя

Греющий кабель бывает двух видов:

Резистивный. Обладает низкой стоимостью. Достаточно прост в монтаже. Обычно применяется в быту для обогрева труб диаметром до 40 мм и для оснащения системы тёплого пола. Принцип работы этого элемента заключается в укладке специальных датчиков и провода по всей длине трубопровода. Датчики реагируют на любые изменения температуры и периодически подключают и отключают систему обогрева.

Укладывать провод можно спиральным и ленточным способом. При помощи алюминиевой ленты он крепится к трубам. Во время монтажа ни в коем случае нельзя допускать его чрезмерного натяжения. Для равномерного распределения тепла можно обмотать провода и трубы алюминиевой фольгой. Также нужна надёжная система теплоизоляции. Для теплоизоляции подойдёт минеральная вата.

Саморегулирующийся. Используется для обогрева труб диаметром больше 40 мм, ёмкостей, кровли, электрощитов, водостоков и прочего. Этот греющий провод представляет собой 2 изолированных проводника находящихся в полимере, который, под воздействием перепада температуры, изменяет сопротивление. Это значит что при снижении температуры воздуха сопротивление полимера снижается и сила тока увеличивается, что приводит к увеличению производимого тепла. При этом не нужны никакие регуляторы температуры и электронные датчики.

Если температура воздуха поднимается, то этот процесс идёт в обратном направлении. Саморегулирующийся греющий кабель имеет длительный срок службы. Экономичность и безопасность кабеля обеспечивается надёжной изоляцией.

Преимущества саморегулирующихся кабелей

У саморегулирующегося кабеля более высокая устойчивость к скачкам напряжения. В случае если напряжение повышено длительное, время кабель не сгорит.
Саморегулирующийся кабель можно резать на куски нужного размера. А вот у резистивных фиксированная длина.

Какой полотенцесушитель выбрать

Основной критерий, которым руководствуются при выборе прибора, — доступ к какой-либо из домовых сетей. При наличии систем электроснабжения, центрального ГВС и отопления, можно подключить любой вид полотенцесушителя.

Водяные

Это наиболее распространенные устройства. Их преимущества:

экономичность, отсутствие затрат на электроэнергию;
высокая теплоотдача;
дополнительное или основное отопление;
надежность и долговечность при условии, что модель качественная.

Но есть и существенные недостатки, которые ограничивают применение водяных сушилок:

не работают при отсутствии отопления или ГВС;
нужна жесткая привязка к стояку;
не регулируется температура нагрева;
при монтаже требуются знания сантехники.

Причинами неэффективной работы или протечек могут стать некачественный прибор, непрофессиональная установка, удаленность от стояка, частые гидравлические удары, блуждающие токи.

Электрические

Технические характеристики этих полотенцесушителей зависят от того, какой элемент используется для нагрева. В приборах с ТЭН максимальная температура и мощность намного выше, чем с греющим кабелем. Но из-за большого расхода электроэнергии эксплуатация их обходится дороже.

Ценные качества электрических моделей:

не зависят от горячего водоснабжения и отопления;
устанавливаются в любом удобном месте;
возможна регулировка температуры, в некоторых моделях предусмотрен таймер;
не требуется профессиональный монтаж и разрешение на подключение;
минимальный риск протечек;
могут функционировать совместно с системой «умный дом».

Отрицательные стороны:

более дорогая цена, чем водяных;
для эксплуатации требуется качественная проводка и установка УЗО;
дополнительный расход электроэнергии;
при выходе из строя нужно менять нагревательный элемент.

Комбинированные

В полотенцесушителях этого типа тепло продуцируется как электрическим нагревателем, так и горячей водой из системы отопления или ГВС. При отключении или ремонте коммуникаций прибор переводится на электропитание, а в отопительный сезон — в режим обогрева жидким теплоносителем.

Комбинированные конструкции практичны, обладают достоинствами водяных и электрических сушилок. Хотя устройства не относятся к дешевым, свою нишу среди потребителей они завоевали.

Каких схем следует избегать в принципе?

Остается напоследок посмотреть на несколько схем, в которые заложена принципиальная ошибка. Эти варианты или вовсе нерабочие, или настолько «капризные», что лучше с ними и не связываться. И если приглашённый «мастер»-сантехник начинает «лепить» нечто подобное – от его услуг следует сразу же отказаться.

Стремление скрыть верхний участок горизонтальной подводки, например, над подвесным потолком, иногда приводит вот к таким «произведениям искусства».

Совершенно очевидно, что в этом рукотворном горбе вскорости скопится воздух, который наглухо перекроет циркуляцию воды через полотенцесушитель.

Могут возразить – дескать, что стоит постами на этой петле воздухоотводчик или кран Маевского? Тогда и мы возразим – а стоит ли вообще мудрить с такой неадекватной схемой? Не лучше и найти вариант попроще и понадежнее?

Следующий неудачный вариант – когда при боковом подключении точка врезки нижней подводки оказывается выше нижнего края полотенцесушителя. То есть, чаще всего – при нежелании переделывать стояк, оставшийся после прошлой модели прибора.

Схема, которая наверняка замучает хозяев своими «капризами» и, скорее всего, вскорости вовсе перестанет работать.

Образовалась петля (она выделена на схеме красным овалом) которая превращается в своеобразную «западню» для водяного потока. Здесь в нижней точке наверняка встретятся принудительный, зависящий от напора, и гравитационный, от разницы в плотности воды, потоки, и выхода для обоих не будет. Один будет заперт напором в стояке, второй – более горячей водой, которая будет в верхней части полотенцесушителя. Которая станет при этом остывать, стремиться вниз, но получившаяся «ловушка» будет всячески препятствовать этому.

В итоге запустившийся вроде бы поначалу полотенцесушитель вскорости начинает остывать, причем, очень неравномерно, с явной градацией температур по высоте. Столкновение встречных потоков приведет к застойным явлениям в контуре, и воде попросту будет проще перемещаться по стояку, нежели пробивать себе пути через лабиринты прибора.

Говорят, что иногда такой вариант даже работает – многое зависит от напора и температуры горячей воды в стояке. Но не погнушайтесь добрым советом – не полагайтесь на везение, а изначально считайте эту схему нерабочей. Проще выбрать другую, чем потом с грустью смотреть на полотенцесушитель, превратившийся в обыкновенную вешалку.

И еще один вариант, от которого следует бежать, как от огня!.

По каким физическим принципам должен работать полотенцесушитель при подобном подключении – совершенно непонятно!

Нарушены все правила. То есть обе точки врезки расположились выше нижнего края полотенцесушителя при его нижнем подключении. Это уже заставляет задуматься – какой у воды в принципе будет стимул перемещаться по контуру прибора? Кроме того, образована даже не одна «западня» для потоков воды, а две. Что наверняка гарантирует быстрое запирание контура, если циркуляция вначале какая-никакая все-таки пойдет.

Хотя, вряд ли она вообще начнется – слишком много причин для воды избрать себе более простой и короткий путь через стояк.

Все указанные схемы неправильного подключения могут иметь свои варианты

Поэтому важно понять ключевую ошибку, причину неработоспособности, чтобы не допустить такого монтажа

* * * * * * *

Как видите, работающих, в том числе полностью универсальных схем – вполне достаточно. Если монтаж предполагается производить самостоятельно – еще раз проверьте чертеж, по которому будет выполняться сборка, на возможное наличие принципиальных ошибок. Если приглашен мастер – потребуйте от него заранее представить схему, которую он собирается реализовать. К сожалению, в среде мастеров попадаются люди, совершенно не разбирающиеся в принципах работы сантехнических приборов. И умеющие только, пусть даже и качественно, выполнять определённый набор действий, без осмысления и согласования с имеющимися реальными условиями. А иногда – даже и со здравым смыслом…

Схемы подключения полотенцесушителя для квартиры

Для эффективной работы полотенцесушителя в квартире требуется непрерывный кругооборот воды. Если по форме прибор близок к обыкновенным U/M-образным, используется единственный способ подключения.

Для монтажа «полотенечника» современных конструкций с несколькими возможными точками подключения придется выбирать из различных вариантов.

Существующие варианты

Нижняя. И прямой, и обратный отводы соединяются с нижними выводами прибора.
Верхняя. Отвод на подачу и обратка присоединяются к верхним соединительным точкам.

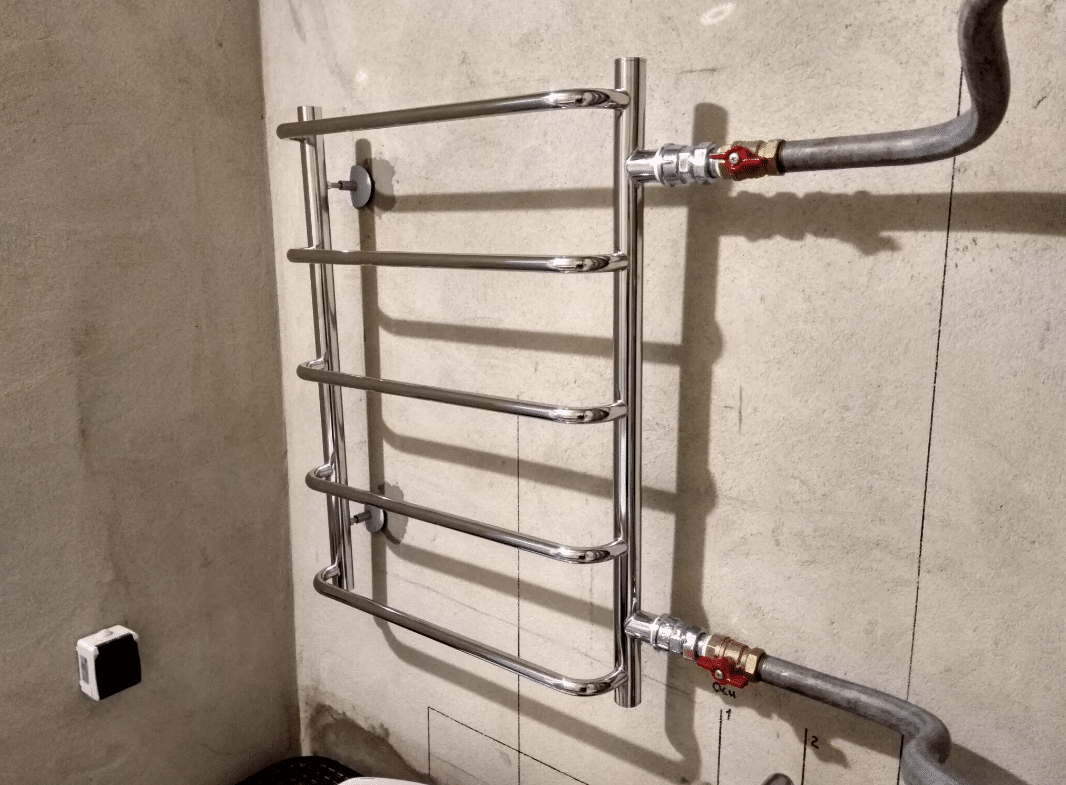

Боковая. Чтобы подключить полотенцесушитель используется по одной точке сверху и снизу, находящиеся с одной стороны.
Диагональная. Задействованы нижние и верхние точки соединения, размещенные с разных концов лесенки.
По центру. Такой вариант встречается редко.

Каждый способ имеет свои достоинства и недостатки. Сложно назвать какой-либо вариант оптимальным, так как нужно учесть немало факторов, влияющих на работу сушителя.

Выбираем способ

Выбор способа подсоединения обуславливается необходимостью получения максимальной теплоотдачи от прибора с минимальными потерями тепла. Для этого нужно исключить появление завоздушенных мест, обеспечить стабильную циркуляцию воды.

Нужно учесть габариты полотенцесушителя, число, ширину и диаметр перекладин. Помимо этого, имеет значение и направление поступления горячей воды (снизу либо сверху), скорость циркуляции, давление в системе ГВС.

Оптимальным способом считается боковой монтаж. Несмотря на некоторые недостатки, при его реализации потери тепловой энергии минимальны, обеспечивается интенсивная циркуляция.

Нижнее подсоединение применяется независимо от направления подачи жидкости. Верхний – наоборот, создает угрозу застаивания воды внизу прибора, в которые перемещаются остывшие слои воды.

Помимо подсоединительных точек, требуется включение в систему правильно работающего байпаса. Он представляет собой прямую часть стояка, находящуюся между подводками для «полотенечника». На этом участке трубы нельзя устанавливать никаких кранов, сужать внутренний диаметр обводного участка, делать его значительно меньшим по сравнению с другими частями трубопровода.

В частных домах байпас иногда устраивают смещенным от оси стояка. Это позволяет не допустить изменения параметров водного потока.

Неправильные схемы

В первую очередь следует избегать устройства сложных изогнутых отводов, вертикальных петель. В них чаще всего образуются пузырьки воздуха, препятствующие перемещению воды. Располагать отводы необходимо под небольшим уклоном.

Для установки полотенцесушителя не годятся трубопроводы, спрятанные под навесным потолком, под напольным покрытием. При скрытой прокладке труб создаются труднодоступные петли, в которых накапливается воздух, задерживается вода.

В системах с небольшим давлением (как правило, это независимые линии в частных жилых постройках) также необходимо учесть давление воды на входе. Нередки случаи, когда принудительная циркуляция от насоса «соперничает» с естественной (гравитационной).

Поток горячей воды направляется в полотенцесушитель, где остывает и опускается вниз. Вода при этом либо проходит в одном направлении, не прогревая остальные трубки прибора, или вообще прекращает перемещение.

Дизайн и технические характеристики

Полотенцесушители изготавливаются из коррозионностойких металлов или сплавов:

нержавеющей стали;
алюминия;
меди;
латуни.

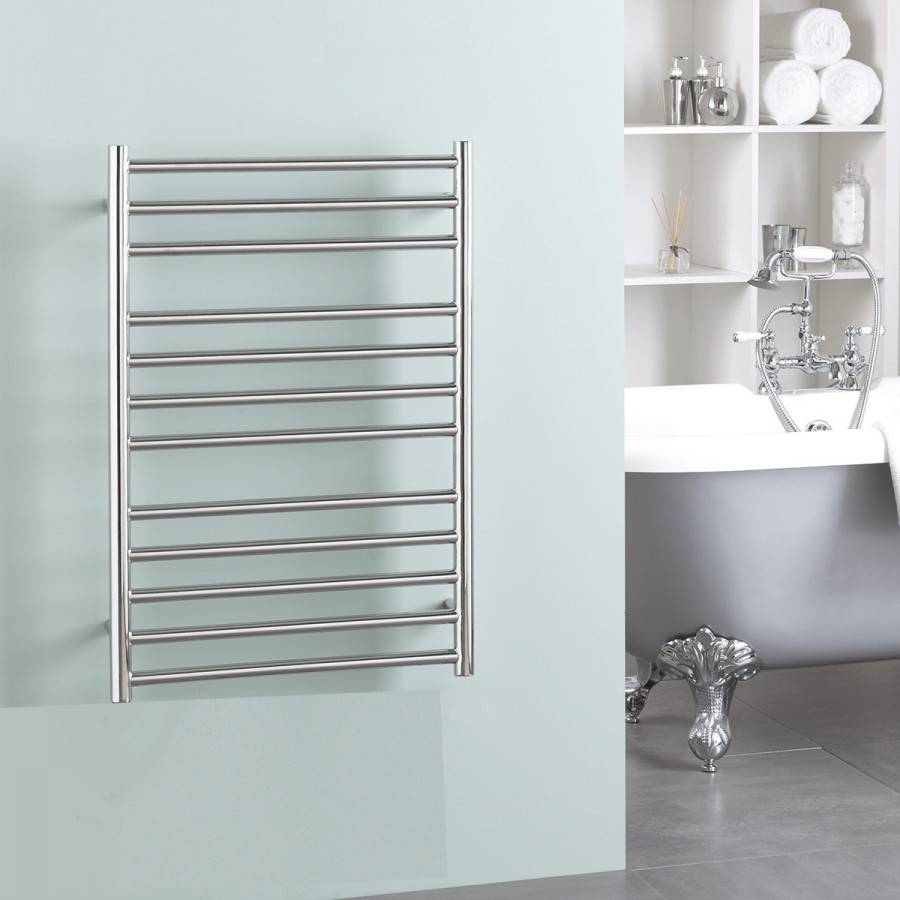

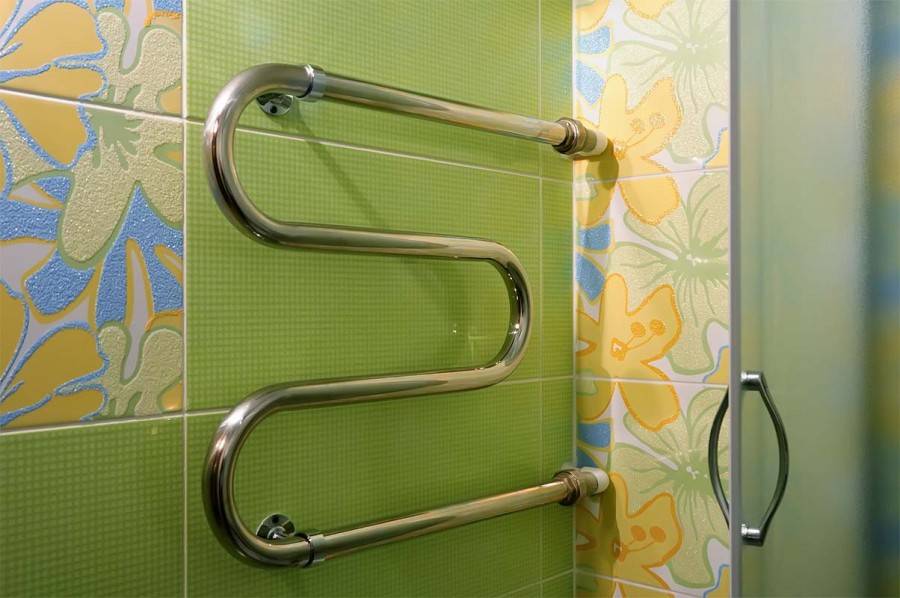

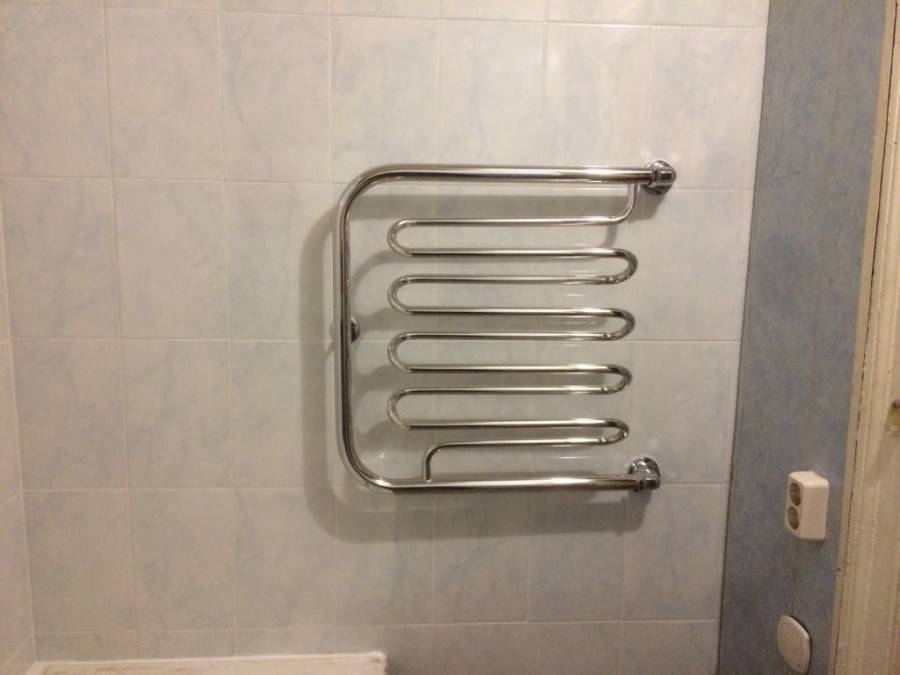

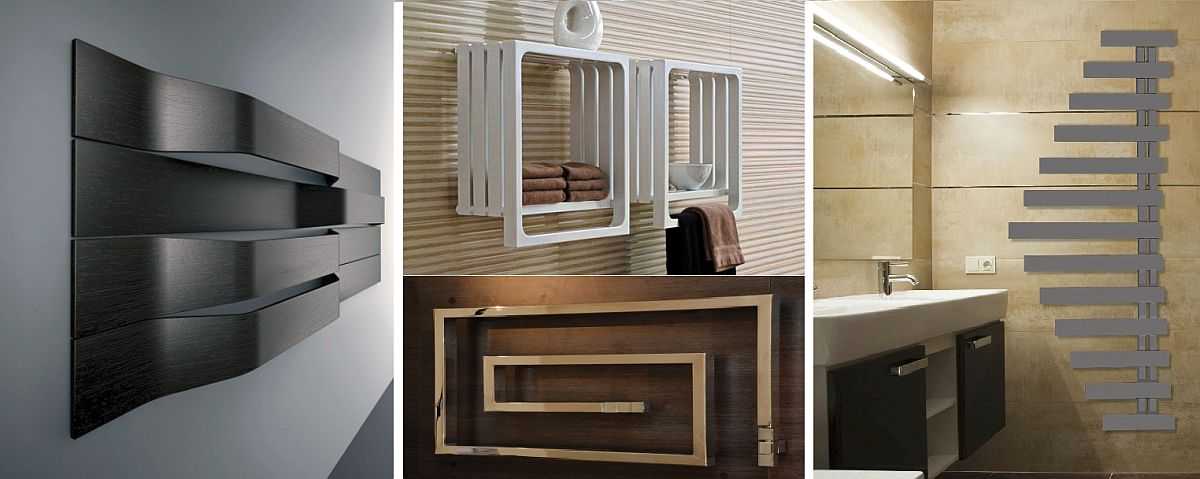

Приборы имеют различную форму — U-, П-, М-, С-образную, «лесенка», «трапеция», угловую, ступенчатую, в виде кольца, «змейки». Могут быть поворотными, с дополнительной полкой. Покрытие — из блестящего хрома, термоустойчивых красок, под состаренную латунь или бронзу. Разнообразие форм и цветов позволяет использовать конструкцию в любом интерьере ванной комнаты.

Чаще всего при установке полотенцесушителя в ванной наиболее значимым фактором оказывается внешний вид и способ подключения. Если сушилка играет роль основного обогревателя, перед покупкой нужно рассчитать требуемую мощность исходя из нормы 100-140 Вт на кв.м площади помещения.

Теплоотдача при нормативных значениях рабочей температуры в системе зависит от размеров устройства:

маленькие вырабатывают не более 300 Вт;
среднего размера — до 900 Вт;
крупные — свыше 1200 Вт.

Мощность электрических полотенцесушителей подбирается аналогично водяным. Она эквивалентна расходу энергии (потреблению) и указана в техническом паспорте.

Варианты схем подключения

Одна из самых простых схем – когда устройство является частью стояка горячего водоснабжения. Поток и его направленность никак не влияют на функционирование полотенцесушителя. Эта система проста, надежна и позволяет легко заменить старый прибор. Стояк при монтаже часто скрывают в декоративном коробе.

При такой схеме целесообразнее использовать перемычку (байпас), которая объединяет стояк и полотенцесушитель. Установка запорного элемента на байпас также недопустима.

Можно рассмотреть и следующие схемы:

Диагональное или боковое подключение. Это наиболее часто используемый и надежный вариант. Система хороша при лестничном типе устройства с подачей воды с верхней части вниз. Не требуется никакой байпас, и зависимость от напора воды полностью отсутствует

Устанавливая прибор по такой схеме, важно соблюдать некоторые условия:
нижняя точка контакта со стояком должна располагаться ниже патрубка, который подключается к полотенцесушителю;

в системе не должно содержаться изгибов – это портит циркуляцию воды;

главное, чтобы диаметр труб был не меньше ДУ 20:25 (полипропилен) и 0,75 дюйма (сталь);
допустимая удаленность от стояка ППР материала – 4,5 метра;
для удачной эксплуатации необходимо наложить на трубы термоизоляционный материал.

Диагональное подключение по эффективности ничем не отличается от бокового. Лишь расход труб идет больше, и процесс установки наиболее трудозатратный.

Боковое подключение со смещенным байпасом. Схема рациональна при сохранении старых отводных частей стояка при бывшей в употреблении петлеобразной модели полотенцесушителя. Менять стояк при этом необязательно. Достаточно просто вмонтировать байпас. Направление воды также должно идти сверху.

Подключение снизу. Многие приборы рассчитаны именно на это крепление. Система позволяет скрыть трубы с помощью аксессуаров. Этот способ менее эффективен, чем предыдущие.

При моделях усложненной формы важно учитывать особенности их конструкции. Определить, в каком направлении лучше потечет вода, и только после устанавливать

Чем делать отводы и как поменять стояк

Если стояк металлический и менять его вы не собираетесь, то подключение полотенцесушителя возможно стальными или полипропиленовыми трубами. Если стояк вы меняете (лучший вариант) и ставите полипропилен, выбора нет — ППР трубы идут и на отводы. Полипропилен брать для горячей воды, лучше — армированный стеклотканью.

Почему не подходит металлопластик? Потому что фитинги у него с сильным заужением просвета. Это очень плохо сказывается на циркуляции. В результате даже 100% работоспособные схемы не дают нормального нагрева.

Установка полотенцесушителя с разводкой полоипропиленовыми трубами

Немного о том, зачем менять стояк. Это имеет смысл делать в старых домах при ремонте в ванной или санузле (смотря где у вас расположен стояк). Во-первых, трубы обычно уже старые и изношенные. К ним даже отвод бывает проблематично приварить, настолько металл износился. Во-вторых, современный ремонт предполагает скрытую прокладку коммуникаций и вы тоже захотите стояк закрыть. Прятать старую трубу, а через несколько лет все снова рушить… не самое хорошее решение.

Немного о том, как менять. Вам надо договориться с соседями снизу и сверху, а также с ЖЭКом (ДЭЗ, УК). С соседями о том, что вы отрежете стояк у них и на резьбе установите новый. Почему у них? Потому что оставлять старую трубу в перекрытии опасно: разрушится и потечет. Затопит вас или соседей снизу. Потому лучше через перекрытия пройти новой трубой.

При таком подключении сушилка — часть стояка и никаких кранов быть не может

Договорившись или нет с соседями (у них может стояк уже закрыт) идете в ЖЭК и договариваетесь о дате замены и времени, на которое стояк отключат. Работать могут «местные» слесаря, вы сами (при наличии квалификации сварщика) или нанятые вами люди. После врезки, воду включают, вы проверяете работоспособность полотенцесушителя и системы в целом. Если за 30 минут он не начнет остывать, значит поставлен правильно. На этом замена или установка полотенцесушителя завершена.

Установка байпаса

Как уже отмечалось, перемычка-байпас – это обыкновенная труба (в нашем случае из полипропилена). Чтобы установить ее, смонтируйте на концах изделия шаровые краны (как показано на изображении), которые и будут перекрывать водяной поток в случае необходимости. С байпасом вода будет циркулировать в стояке даже в том случае, если полотенцесушитель будет отключен.

Обратите внимание! В сам байпас желательно также установить еще один шаровый кран, с помощью которого будет удаляться воздух. Благодаря этому рабочая жидкость будет беспрепятственно циркулировать по змеевику

Важно проверять ровность расположения труб в горизонтальной и вертикальной плоскости

Выводы и полезное видео по теме

Рекомендации по выбору сушки для полотенец приведены в видео-ролике:

Процесс монтажа водяного полотенцесушителя отображен в видео-ролике:

Технология монтажа полотенцесушителя зависит от выбранной модели. Работоспособность водяного прибора определяется грамотно составленной и выполненной схемой врезки.

При установке электрической модели особое внимание уделяется безопасности эксплуатации. Монтаж комбинированного «змеевика» лучше доверить профессионалам
