Точечная сварка из микроволновки

Это важно

Специалисты по работе с кузовами автомобилей разных марок советуют запомнить основные моменты, прежде чем приступать к самостоятельному изготовлению споттера.

• Рукоятку чаще всего делают из стандартного клеящего пистолета.
• Соединительный кабель покрывают специфическим изоляционным слоем, который может при нагревании жил провода деформироваться.
• При изготовлении споттера конструкция его должна быть четко продумана заранее до самых мелочей.
• Точечная сварка во время эксплуатации должна работать исправно, независимо от ее габаритов и потраченных на ее изготовление средств.

Методика, как сделать споттер из подручных деталей и узлов, мало отличается, когда вы делаете его из сломанного сварочного аппарата или старой СВЧ печи — главное, проявить изобретательность и особую внимательность при работе с трансформаторами высокого напряжения.

Клеящий пистолет

Изготовление электродов

Точечный сварочный процесс происходит при замыкании электродов. В качестве электродов используют:

• жало от профессионального паяльника;
• медные прутки диаметром 10–20 мм.

Перед работой электроды конусообразно затачивают. Можно использовать специальные вольфрамовые стержни.

Во время сварочных работ электроды тупятся и изнашиваются. При постоянном использовании сварочного точечного аппарата их потребуется менять и затачивать. Поэтому крепятся и центрируются электроды с помощью болтов. Для исключения потерь напряжения в местах контактов, все остальные детали выполняют монолитными или соединяют сваркой. Для последующего крепления вторичной обмотки на концы кабеля паяется клемма.

Подвижный верхний рычаг в нерабочем положении должен быть разомкнут, чтобы обеспечить доступ к изделию. Для подпруживания используют резиновую ленту или жесткую пружину. На рычаги крепятся электроды, стараясь добиться точной центровки.

На верхней части устанавливается кнопка подачи импульса, она подключается к первичной обмотке трансформатора, где меньше величина тока. При изготовлении аппарата можно использовать кнопку, установленную на дверце микроволновки. К электродам подсоединяют кабели. Чтобы в дальнейшем исключить обрыв и повреждения, их закрепляют на кронштейне.

Рычаги выбирают длиною в полметра — такие размеры позволяют легко установить детали и не потребуют больших усилий при эксплуатации. Для удобства работы с рычагом, в верхней его части крепится ручка. Можно воспользоваться старой заготовкой от паяльника. Чтобы обеспечить устойчивость, на время сварочного процесса нижний рычаг аппарата зажимается на столе при помощи струбцины.

Комплектующие для рихтовки

Помимо правильно изготовленного споттера нужно заранее подобрать расходные материалы для него и сделать оптимальную комплектацию точечного сварочного аппарата. Их самостоятельное производство не рекомендуется – плохое качество скажется на рихтовке и внешнем виде кузова.

Расходные материалы и комплектующие:

• Обратный молот. Объединяет в себе функции держателя электрода и механического выравнивателя. Стоимость – от 5800 рублей.
• Шайбы различной формы. Необходимы для фиксации инструмента для рихтовки.
• Электроды. С их помощью происходит приваривание активной части обратного молота, шайб.

Последние две позиции можно приобрести в наборе, средняя цена – 4750 рублей

При выборе нужно обращать внимание на качество изготовления

Предлагаем ознакомиться с подробной инструкцией по изготовлению точечного сварочного аппарата с помощью комплектующих от микроволновки:

Выключатель сварки

Благодаря такому реле я даже не стал сильно изолировать выключатель, т.к. на нем всего 12в и небольшой ток (можно использовать любой микропереключатель), а не 220в, если бы я использовал выключатель без реле, тем более выключатель рассчитан на максимальный ток до 15А всего.

Реле включается в первичную обмотку трансформатора, т.к. использовать реле во вторичной обмотке представляется малореальным из-за большого тока…

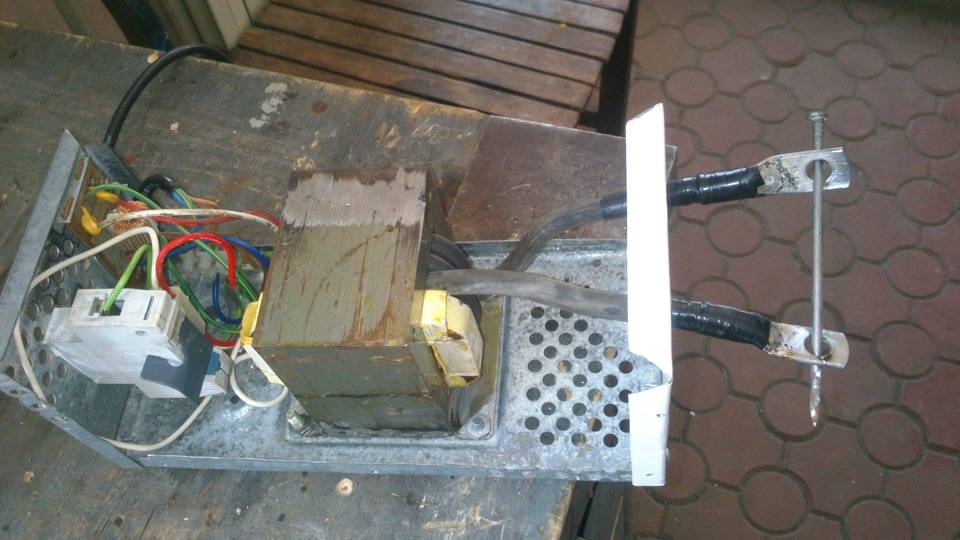

Далее  я собрал все вместе в аппарат, который вы видите на фото.

Испытания самодельной точечной сварки

Для использования, поместите тонкие листы металла между электродами, затем нажмите на кнопку (микрик) в течении 3-4 секунд. Мощный импульс электрического тока нагревает их до температуры плавления, а давления электродов еще больше укрепляет сварное соединение.

Теперь можно убрать свой палец с кнопки, и подождать пока сварной шов не остынет.

Аппарат для точечной сварки своими руками работает настолько хорошо, что сварив эти шайбы друг с другом, я не мог их разъединить (мне удалось это сделать, только используя 2 пары плоскогубцев).

Внимание!

1. Коротить электроды между собой нельзя!

2. При сварке оцинкованных металлов образуются пары оксида цинка, который вреден. Поэтому желательно проводить сварочные работы в хорошо проветриваемом помещении.

Видео процесса изготовления аппарата для точечной сварки своими руками:

https://youtube.com/watch?v=tf5-uJ_pn-o

Другой вариант точечной сварки:

Ещё один вариант изготовления точечной сварки:

Точечная сварка из микроволновки — DRIVE2

Всем доброго времени суток! И так начну. Как то видел на просторах интернета точечную сварку из трансформатора микроволновки и решил сделать и себе. Разобрал микроволновку, достал трансформатор с сетевым фильтром микроволновки. Дальше Распилил по сварным швам трансформатор для удобства демонтажа старой вторичной обмотки и намотки новой!

Для удобства сборки намотал скотч на сердечник чтоб обмотка лучше скользила при запрессовке

Это в утиль

Первичную обмотку я оставил родную, а вторичную намотал проводом КГ-35 квадратов меди, на намотку ушел 1 метр, но чтоб выводы были по длиннее советую брать 2 метра провода. Намотал 3 витка без1/4 витка.

Первичку ставим на место

Вторичка на месте

Да, еще между обмотками трансформатора стаял шунты из того-же трансформаторного железа, нужны они для ограничения тока магнитрона печки, чтоб он не пошел в разнос, я их для сварки убрал!

Это фото нашел в интернете, а то свое забыл сделать

Сварил обратно трансформатор. Варил его сжав в тисках и сначала точечно прихватив все углы и стороны, а потом варил по одному шву давая остыть трансформатору, чтоб не погорела проводка его! Дальше из той же микроволновки сделал корпус для будущего аппарата.

Потом пошла сборка: сетевой провод остался от микроволновки, потом сетевой фильтр, автомат на 25А — можно и на 16А но у меня был только на 25А. Купил наконечники 35/10 — 35 это под квадрат провода, а 10 это отверстие под болт на 10.

Залудил кончики проводов и залудил наконечники, лудил в тигеле с припоем, а перед этим протравив в ортофосфорной кислоте. Далее спаял наконечники с проводниками и завершил сборку аппарата.

Напайка наконечников

Далее было испытание: включил, замерил выходное напряжение, оно было равно 2.5 вольта, Протекающий ток на вторичной обмотке, под нагрузкой замерить было не чем так как токовые клещи уехали на поверку. Для эффектного испытания перед своими сотрудниками на работе брал гвозди 150-250 или проволоку 6мм.

Во время испытания контролировал нагрев вторичной катушки, во избежание ее перегрева и выхода ее из строя. В общем 6мм проволоки перегорает за 6-8 сек, а после каждого (выпендривания) температура на трансформаторе поднимается на 8-10 градусов.

Думаю поставить еще электронный термометр для контроля нагрева или термо защиту.

Вот эл. схема. как смог нарисовал, формат с кампа не поддерживается, пришлось сфоткать и залить

Для использования аппарата для точечной сварки, будут сделаны медные электроды, аппаратом варил даже скрутки медных проводов, правда медно-графитовый электрод очень сильно нагревается и его нужно менять на стальной. Так же аппаратом можно разогреть заржавевшие болты и гайки, а потом после остывания их выкрутить.

Вот такой электрод использовал

Кому не сложно спасибо за репост, может кому еще пригодится тема!Всем супер драйва и хорошего настроения!

Принцип действия контактной сварки

Контактная или точечная сварка работает по очень простой схеме. Между латунными или медными электродами расположены металлические заготовки, прижатые друг к другу. Под действием электрического тока, пропускаемого через них, место сварки нагревается докрасна. В результате, детали приобретают пластичность, а место стыка переходит в жидкое состояние. Диаметр этой области составляет примерно 12 мм. Под влиянием давления обе жидкие среды перемешиваются и, таким образом, детали оказываются сваренными между собой.

Процесс подачи тока и последующий разогрев выполняются импульсом. После его воздействия обе детали остаются зафиксированными в изначальном положении, до того момента пока они не начнут остывать. Данная схема является основой работы контактной сварки. Она успешно применяется при самостоятельном изготовлении. К основным преимуществам данного вида сварки можно отнести экономичный режим работы, соединения с высокой прочностью, простое устройство аппарата, возможность автоматизировать технологический процесс при больших объемах работ. Существенным минусом является отсутствие герметичности швов, хотя в некоторых случаях это необязательное требование.
Продолжительность сварочного процесса при необходимости должна изменяться. В точке сварки создается значительное давление, которое максимально увеличивается к концу нагрева. Материал для электродов должен иметь высокую тепло- и электропроводность. На рабочем конце электрода площадь контакта как правило ниже размеров сварочного шва примерно в 2-3 раза.

Корпус для споттера и финальная сборка

В общем случае сборка самодельного споттера завершается помещением его основных элементов в корпус и выводом на переднюю панель клемм и органов управления. Корпус можно заказать по чертежу или просто эскизу или (при наличии возможностей) изготовить по месту. Иногда народные умельцы начинают эксплуатировать споттер, детали и провода которого просто разложены на верстаке или даже на полу. Этот вариант подходит только для отладки и подбора параметров, в постоянном режиме такой электрический установкой пользоваться нельзя.

Поскольку существуют различные варианты изготовления споттеров своими руками, то их компоновки корпусов могут быть также различными. К примеру, если сварочный трансформатор предназначен для работы на открытом воздухе, то в этом случае аппарат может иметь вид устойчивого основания с трансформатором, клеммной колодкой и отдельным корпусом системы управления.

ПОСМОТРЕТЬ Спотер на AliExpress →

На базе аккумулятора

Споттер с аккумуляторным питанием подходит для тех мест, где сетевое электропитание не может обеспечить достаточную мощность, неустойчиво или вообще отсутствует, а объем кузовных работ незначителен. Обычно такая ситуация возникает при кузовном ремонте личного автомобиля в гаражном кооперативе или на дачном участке. Корпус такого самодельного споттера может состоять из небольшой опорной рамы для установки АКБ, к которой крепится клеммная колодка и реле, управляющее выключением. Если это разовая работа, то можно обойтись вообще без корпуса, прикрепив реле хомутом к аккумулятору.

На базе бытовой микроволновки

Для изготовления споттера своими руками также подойдет трансформатор из микроволновки. В этом случае единственным ограничением является его мощность, поскольку большинство печей СВЧ рассчитаны на потребление менее 1 кВт.

Для решения этой проблемы можно использовать два-три трансформатора, включенные параллельно. Плюсом такого источника питания является небольшой размер используемых трансформаторов, которые можно разместить в ряд внутри малогабаритного корпуса.

В результате получится довольно компактный и мобильный споттер. Единственно, чем придется озаботиться, — охлаждение внутреннего пространства такого устройства.

Как можно усовершенствовать сварку из микроволновки?

• можно добавить в него реле времени , т.е. вы сможете выставлять точное время сварки, это удобно при сваривании множества одинаковых деталей.
• возможно, что стоит добавить в него термореле, чтобы при нагреве трансформатора, аппарат отключался до остывания, как в утюге

P.S. Статью написал довольно сумбурно, не все моменты рассмотрел, т.к. их довольно много, аппарат я переделывал 3 раза  в течение 3 месяцев, поэтому в будущем статья будет дополняться новым подробностями и фото.

Приятно то, что сделал вполне рабочую точечную сварку из микроволновки своими руками, хотя нельзя сказать, что за так, т.к. на материалы ушло порядка 2 тыс., но  настоящий плюшкин, все эти материалы найдет у себя в запасах

Фото точечной сварки из микроволновки:

Видео о точечной сварке из трансформатора микроволновки:
