Солнечный водонагреватель своими руками

Как установить солнечную систему нагрева воды

Гелиосистема устанавливается на скатной кровле, специальных наклонных площадках или стенах здания. Место для водогрейной установки с солнечными коллекторами выбирается индивидуально с учетом следующих рекомендаций:

  • южная сторона здания;
  • отсутствие видимых препятствий, загораживающих солнечные лучи: деревьев, близлежащих домов и т.д.;
  • место должно быть удобным для дальнейшего обслуживания и ремонта системы.

Перед монтажом и регулировкой трубчатых или панельных водонагревателей определяют оптимальный угол наклона установки. В этом отношении руководствуются следующей формулой:

  • для лета — (широта + (широта — 22,5 градуса)) ÷ 2;
  • для зимы — (широта + (широта + 22,5 градуса)) ÷ 2.
ОриентацияУгол наклона коллектора
30°50°70°
Восток1,641,611,61
Восток ­ Юго­Восток1,451,471,61
Юго­Восток1,171,151,34
Юг ­ Юго­Восток1,040,981,14
Юг10,941,11
Юг ­ Юго­Запад1,030,971,13
Юго­Запад1,131,091,27
Запад ­ Юго­Запад1,351,351,60
Запад1.611,611,61

Угол наклона будет меняться в зависимости от времени года. В связи с этим перед началом зимнего или летнего сезона будет необходимо заново отрегулировать гелиостанцию. Набирает популярность автоматика слежения за солнцем, самостоятельно подстраивающая угол наклона и расположение гелиопанели. В движение конструкцию приводит электромотор, подключенный к бытовой сети на 220 В. {banner_downtext} Подключение солнечного коллектора к системе горячего водоснабжения осуществляется следующим образом:

  • Установка водонагревателя — коллектор монтируется с помощью специальной рамы, при необходимости меняющей угол наклона. Можно встроить гелиопанель в кровлю или поставить на ровной площадке. Допускается одновременное подключение нескольких модулей в единую сеть, посредством гидравлических переходников. При установке моноблока учитывают, что вес наполненного бака достигает 300 кг. В месте монтажа потребуется укрепить конструкцию крыши.
  • БКН — бойлер косвенного нагрева необходим для всесезонных гелиосистем. В баке присутствует отдельный змеевик (располагается внизу) к которому, с помощью труб, подсоединяется солнечный коллектор. Ко второму теплообменнику подключается котел.Системы безопасности — в схеме монтажа солнечного водонагревателя трубчатого и панельного типа предусматривается:

    • Устройство для сброса давления — узел, предназначенный защитить от закипания систему ГВС. Модуль подключен к канализации, через трубопровод. При перегреве теплоносителя срабатывает датчик, сбрасывающий горячую воду. Открывается клапан подпитки. В систему ГВС добавляется холодная вода.
    • Защитить солнечную систему от закипания можно при помощи шторок, автоматически закрывающих абсорбер при достижении определенной температуры теплоносителя.
    • Устройство для сброса давления входит в принципиальную схему монтажа солнечного водонагревателя трубчатого типа. Особенность работы этой гелиосистемы в высокотемпературном режиме нагрева. Вода греется до рекордных 60-80°C и может быстро достигнуть точки кипения. Чтобы не допустить перегрева используют группу безопасности.
  • Насосное оборудование — необходимо системам горячего водоснабжения на солнечных коллекторах с принудительным движением теплоносителя. Циркуляционный узел включает: группу безопасности и насос. Оборудование подключается к автоматике солнечного коллектора.

Основные правила техники безопасности при эксплуатации гелиоустановок описаны в СниП III-4-80. Отдельные рекомендации указываются производителями оборудования:

  • монтаж на высоте свыше 5 м выполняет персонал, имеющий допуск к высотным работам;
  • во время составления проектной документации, производят расчет опорных конструкций с учетом возможных ветровых и других нагрузок.
  • для компенсации тепловой нагрузки, расширительный бак выбирается с вместительностью не менее 15% от общего объема теплоносителя.
  • используется предохранительный клапан, с пограничным значением не более 3 атм.

Применение правил техники безопасности и рекомендаций по подключению гелиоколлекторов, непременное условие для ввода системы в эксплуатацию. При нарушении условий подключения стабильная работа солнечных водонагревателей не гарантируется.

Принцип работы электродного котла

Как видно на рисунке, при изменении полярности тока меняется и направление движения ионов солей в воде. В этом случае в качестве контактов используется электрод и корпус устройства.

Принцип действия такого устройства основывается на процессе электролиза, то есть роль нагревательного элемента играет сама вода. Однако есть одно условие: чтобы вода начала проводить через себя ток, обязательно наличие солей. Чем больше примесей в жидкости, тем лучше она будет проводить ток. Заряженные частички примесей или ионы под действием электричества начинают двигаться от контакта к контакту (электроды). Так как ток в обычной электрической сети переменный, а его частота составляет 50 Гц, то ионы меняют свое направление от электрода к электроду 50 раз за секунду.

Домашняя сеть имеет постоянное напряжение в 220 В, отсюда, исходя из закона Ома, при снижении сопротивления сила тока увеличивается. Но вода все же не является хорошим проводником в отличие от таких металлов, как алюминий или медь, поэтому из-за повышения силы тока она начинает нагреваться. Благодаря этому КПД электродных котлов приближено к отметке в 100%.

Эта простая схема наглядно показывает простоту устройства электродного котла.

Как правило, стандартный котел имеет форму цилиндра. Внутри последнего устанавливается электрод тоже цилиндрической формы. При этом первый контакт в устройстве – это электрод, а второй – сам корпус. Исходя из этого, появляется необходимость в заземлении водонагревателя, так как ток может пробивать на его корпус.

Принципе действия водонагревателя

Чтобы взяться за дело с пониманием вопроса, следует вначале разобраться, в чем заключается принцип работы солнечного водонагревателя. В качестве примера лучше всего взять заводской аппарат, который в состоянии подогревать воду даже в зимнее время, хотя в гораздо меньших объемах, нежели летом.

Устройство представляет собой батарею, собранную из множества отдельных элементов в виде стеклянных трубок.Внутри каждой трубки, изготавливаемой из кварцевого стекла, располагается еще одна, окрашенная в черный цвет и наполненная веществом, что испаряется при низких температурах.

С целью не допустить потерь тепла изнутри, а также избежать воздействия окружающей среды снаружи, из пространства между трубками удален воздух. Концы всех элементов входят в горизонтальный коллектор, где протекает нагреваемая вода. Подобные вакуумные трубки для водонагревателя весьма эффективно поглощают солнечное тепло и передают его воде за счет испарения / конденсации вещества (рабочего тела).

Система функционирует следующим образом:

  • под воздействием солнечных лучей рабочее тело превращается в пар и поднимается в верхнюю часть стеклянной колбы;
  • контактируя сквозь стенки с потоком воды, вещество отдает ему тепловую энергию и возвращается в жидкое агрегатное состояние;
  • подчиняясь силе тяжести, рабочее тело стекает в нижнюю часть, где цикл начинается заново;
  • обычно солнечные водонагреватели, находящиеся на крыше, присоединяются к дополнительному змеевику бойлера косвенного нагрева. Таким способом осуществляется передача теплоты домашней отопительной сети.

Примечание. Вакуумные трубки изготавливаются из кварцевого стекла, которое, в отличие от обычного, пропускает волны ультрафиолетового диапазона. Это позволяет поглощать энергию солнца во время облачности и в холодный период года.

Как нетрудно догадаться, соорудить подобную конструкцию в домашних условиях невозможно. Приведем более удачный пример: безнапорный водонагреватель, где происходит передача тепла напрямую, без посредника. В прямоугольный корпус с хорошо утепленной задней стенкой помещен змеевик из меди, подключенный к накопительному баку. В контуре естественным образом циркулирует вода, нагреваясь от солнца напрямую, вследствие чего температура в накопительной емкости постепенно возрастает.

Трубка змеевика запрессована в металлическую пластину – теплоприемник темного цвета, от воздействия осадков она защищена прочным стеклом. Данный солнечный накопительный водонагреватель не так дорог, как вакуумный, но и менее эффективен. Он хорошо действует только в солнечную безоблачную погоду. Зато его конструкция проще и может быть реализована в домашних условиях.

Для справки. Существует еще один способ воспользоваться энергией солнца – установить обычный водонагреватель на солнечных батареях, вырабатывающих электричество. Но такая система очень дорога, хотя может функционировать круглогодично.

Готовые решения нагрева воды солнцем и их цена

Экономическое обоснование приобретения гелиосистемы зависит от нескольких критериев:

  • полной стоимости, включая установку;
  • теплоотдачи;
  • периода окупаемости;
  • срока службы.

Не все гелиосистемы одинаково эффективно работают. При использовании коллекторов, сделанных из дешевых и некачественных материалов можно столкнуться с проблемами во время эксплуатации: недостаточной производительностью и быстрым выходом оборудования из строя. Чтобы не испытать разочарования, следует покупать только проверенное временем оборудование.

Ниже приводятся несколько моделей популярных солнечных водонагревателей, которые, судя по отзывам потребителей, сделаны качественно и считаются лучшим выбором в соотношении стоимость/теплоотдача:

  • Atmosfera — на базе украинской компании производителя, изготавливаются вакуумные и панельные коллекторы для всесезонного нагрева ГВС и поддержки систем отопления. Водонагреватели Атмосфера подходят для систем с принудительной циркуляцией, имеют улучшенную теплоизоляцию. В корпусе предусмотрено место для установки регулирующих датчиков.
  • Особенность гелиоколлекторов Atmosfera в высокой производительности в пасмурную погоду и зимнее время года. Приобрести водонагреватель можно начиная от 20 тыс. руб.
  • Sidite — китайская компания, наладившая выпуск гелиосистем и всего, что необходимо для их обслуживания и подключения. Выпускаются трубчатые и панельные солнечные водонагреватели. В ассортименте продукции присутствует огромное количество готовых решений для оснащения: коммерческих зданий, бассейнов, хостелов, многоквартирных домов, больниц и др. Водонагреватели Sidite только приобретают популярность среди отечественного потребителя.
  • Vaillant auroSTEP plus — гелиоколлекторы с безупречным немецким качеством сборки и такой же традиционной ценой. За систему, достаточную чтобы обеспечить горячей водой семью на 2-3 человека, придется заплатить не меньше 200 тыс. руб. За эти деньги покупателю предоставляется полностью готовая система ГВС Vaillant auroSTEP plus, включая бойлер косвенного нагрева и контроллер.
  • SunRain — еще одна модель от китайского производителя. Согласно заявленным техническим характеристикам гелиоколлекторы смогут работать при снижении температуры до –50°С. Допускается горизонтальная и наклонная установка. Водонагреватели способны работать в течение всего года. Подключаются к выносному баку. Стоимость трубчатых гелиоколлекторов SunRain от 40 тыс. руб.
  • Viessmann Vitosol — линейка немецкого производителя, основная деятельность которого связана с производством водогрейного оборудования. Главные отличия от аналогичной продукции других изготовителей: безупречное качество сборки, полное соответствие заявленным характеристикам. В Viessmann Vitosol присутствует антивандальная и противоградовая системы. Поверхность стекла самоочищающаяся. Стоимость от 200 тыс. руб.
  • ЯSolar — российская компания, выпускающая системы горячего водоснабжения «под ключ». В комплектацию входит: накопительный бак, контроллер, датчики нагрева, насосная станция, воздухоотводчик. Выпускаемые солнечные коллекторы ЯSolar предназначены для подключения в системы с принудительной циркуляцией. Полная стоимость комплекта от 430 тыс. руб.

Заявленный срок службы каждой из представленных моделей 35-50 лет. На первые 15 лет эксплуатации дается гарантия производителя. При всесезонной эксплуатации, в условиях коммерческого применения гелиосистема окупится за несколько лет. Если планируется использовать коллектор только летом, окупаемость наступит через 7-8 лет. Расчет экономической эффективности можно выполнить по следующему графику, показывающему зависимость теплоотдачи от времени года:

Расчет солнечного коллектора для нагрева воды осуществляется по коэффициенту потребления ГВС, используемому в СНиП. Для обеспечения потребности одного человека в горячей воде требуется от 2-4 кВт/час. В технической документации на приобретаемую гелиосистему указывается предполагаемая мощность конвектора, по которой можно узнать подходит ли понравившееся оборудование под конкретные условия эксплуатации.

Перед покупкой желательно изучить отзывы о солнечных коллекторах для нагрева воды. Из комментариев можно узнать о некоторых недостатках гелиосистем и их преимуществах, подобрать подходящую модель гелиоколлектора.

Виды солнечных коллекторов

Стандартное устройство имеет вид металлической пластины, которая помещена в пластмассовый или стеклянный корпус. Поверхность этой пластины аккумулирует солнечную энергию, задерживает тепло и передаёт его для различных бытовых нужд: отопление, подогрев воды и т.д. Интегрированные коллекторы бывают нескольких видов.

Накопительные

Накопительные коллекторы ещё называют термосифонными. Такой солнечный коллектор своими руками без насоса получается наиболее выгодным. Его возможности позволяют не только подогревать воду, но и поддерживать температуру на необходимом уровне некоторое время.

Такой солнечный коллектор для отопления состоит из нескольких баков, наполненных водой, которые находятся в теплоизоляционном ящике. Баки накрыты стеклянной крышкой, через которую пробиваются солнечные лучи и подогревают воду. Этот вариант наиболее экономичен, прост в эксплуатации и в обслуживании, но его эффективность в зимнее время практически равна нулю.

Плоские

Ппредставляет собой большую металлическую пластину – абсорбер, который находится внутри алюминиевого корпуса со стеклянной крышкой. Плоский солнечный коллектор своими руками будет более эффективен при использовании именно крышки из стекла. Поглощает солнечную энергию через градостойкое стекло, которое хорошо пропускает свет и практически его не отражает.

Внутри ящика присутствует термоизоляция, что позволяет значительно снизить теплопотери. Сама пластина имеет низкий КПД, поэтому она покрыта аморфным полупроводником, который значительно увеличивает показатель аккумуляции тепловой энергии.

При изготовлении солнечного коллектора для бассейна своими руками, часто отдают предпочтение именно плоскому интегрированному устройству. Впрочем, он не хуже справляется и с другими задачами, такими как: подогрев воды для домашних нужд и отопление помещения. Плоский – самый широко используемый вариант. Абсорбер для солнечного коллектора своими руками предпочтительно делать из меди.

Жидкостные

Из названия понятно, что главным теплоносителем в них выступает именно жидкость. Водяной солнечный коллектор своими руками делается по следующей схеме. Через поглощающую солнечную энергию металлическую пластину, тепло передаётся по прикрепленным к ней трубам в бак с водой или незамерзающей жидкостью или прямо к потребителю.

К пластине подходят две трубы. Через одну из них подаётся холодная вода из бака, а через вторую в бак поступает уже подогретая жидкость. У труб обязательно должны присутствовать отверстия входа и выхода. Такую схему подогрева называют замкнутой.

Когда же подогретая вода напрямую подаётся для удовлетворения нужд пользователя – такую систему называют разомкнутой.

Неостекленные чаще применяются для нагрева воды в бассейне, поэтому сборка таких тепловых солнечных коллекторов своими руками не требует закупки дорогих материалов – сгодится резина и пластмасса. У остекленных КПД выше, поэтому они способны отапливать дом и обеспечивать потребителя горячей водой.

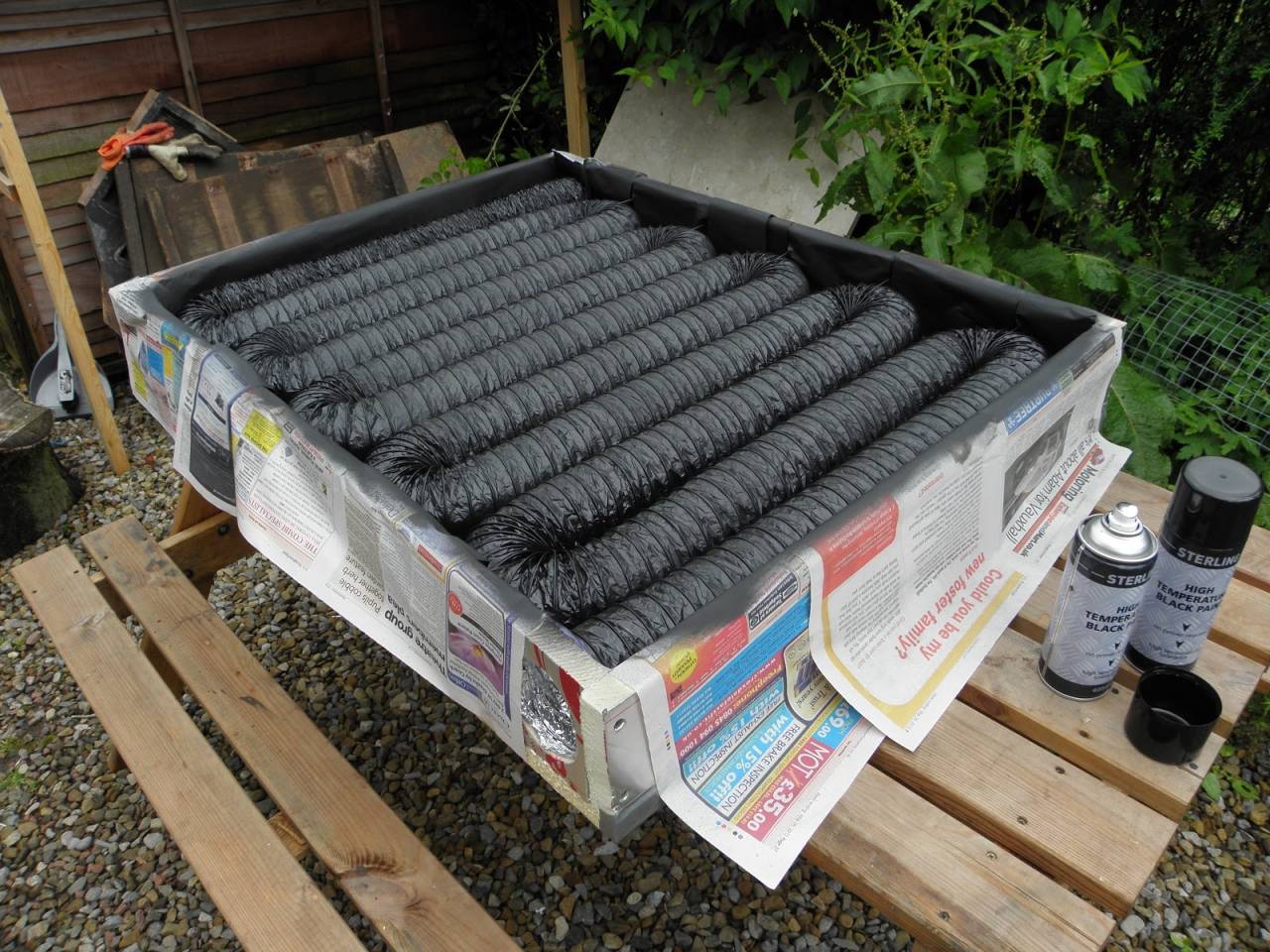

Воздушные

Воздушные устройства экономичнее вышеперечисленных аналогов, использующих воду в качестве теплоносителя. Воздух не замерзает, не подтекает и не кипит как вода. Если в такой системе происходит утечка, она не приносит столько проблем, однако определить где она произошла довольно сложно.

Самостоятельное изготовление не обходится потребителю дорого. Солнцеприемная панель, которая накрывается стеклом, нагревает воздух, который находится между ней и теплоизоляционной пластиной. Грубо говоря, это плоский коллектор, имеющий внутри пространство для воздуха. Внутрь поступает холодный воздух и под действием солнечной энергии подаётся потребителю тёплый.

Такие варианты долговечны и надёжны и обслуживать их проще, чем устройства, которые используют жидкость в качестве теплоносителя. Для поддержания нужной температуры воздуха в погребе или для отопления теплицы солнечным коллектором подойдёт как раз такой вариант.

4 Ввод системы в эксплуатацию – действуем по инструкции

После того как процесс изготовления, сборки и утепления солнечного водонагревателя завершен, можно заполнять систему водой. Важный момент! Теплоноситель подаем в конструкцию снизу вверх через патрубок, который следует заранее обустроить в нижней части СК. Делается это для того, чтобы в системе не появились воздушные пробки. Подачу воды завершаем, когда она начинает выливаться из накопительного бака (из его дренажной трубы). Затем корректируем уровень теплоносителя в аванкамере при помощи поплавкового устройства.

Наш коллектор начинает нагревать воду. Причем происходит это не только, когда солнце ярко светит, но и в пасмурную погоду. Подогретая вода поднимается в накопительной емкости вверх. Происходит естественная циркуляция жидкости. Процесс длится до момента, когда температуры поступающего в коллектор и выходящего из него теплоносителя становятся одинаковыми. Поплавковый клапан станет автоматически поддерживать уровень воды в баке на требуемом уровне. Причем холодная жидкость всегда будет располагаться в нижней части накопительного резервуара. С подогретым теплоносителем она не перемешивается.

Затем нам необходимо смонтировать запорную арматуру. Она исключит вероятность того, что в гидросистеме произойдет обратное перетекание воды из коллектора в бак. Подобные случаи наблюдаются, когда температура теплоносителя становится выше температуры окружающего воздуха. К точкам забора подогретой воды в доме коллектор подсоединяется посредством обычных сантехнических смесителей

Обратите внимание! Одиночные краны применять нежелательно. В дни, когда солнце светит особенно ярко, вода станет нагреваться до 60–70°. Использовать такую горячую жидкость, текущую из крана, небезопасно, да и просто неудобно

Намного разумнее перемешивать ее в смесителе

Использовать такую горячую жидкость, текущую из крана, небезопасно, да и просто неудобно. Намного разумнее перемешивать ее в смесителе.

Вот и все. С минимальными финансовыми затратами мы соорудили эффективную тепловую систему. Полноценное отопление домов такими солнечными коллекторами не производят. Их можно использовать исключительно в качестве дополнительного источника обогрева, а также как полноценные конструкции для обеспечения жилища горячей водой. При желании можно увеличить производительность нашего самодельного устройства. Для этого следует установить в него дополнительные трубки (создать добавочные секции). Их количество ничем не ограничивается. Мы можем поставить и 2–3, и 20–30 допсекций.

Как работает коллектор – все просто

Любая из рассматриваемых в статье конструкций для преобразования солнечной энергии в тепловую имеет два основных компонента – теплообменное и светоулавливающее аккумуляторное устройство. Второе служит для улавливания солнечных лучей, первое – для их модификации в тепло.

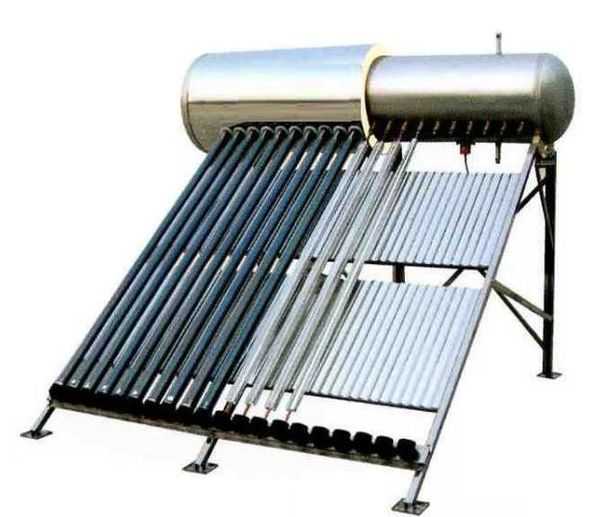

Самый прогрессивный коллектор – вакуумный. В нем аккумуляторы-трубы вставляются друг в друга, а между ними формируется безвоздушное пространство. По сути, мы имеем дело с классическим термосом. Вакуумный коллектор за счет своей конструкции обеспечивает идеальную теплоизоляцию устройства. Трубы в нем, кстати, имеют цилиндрическую форму. Поэтому лучи Солнца попадают на них перпендикулярно, что гарантирует получение коллектором большого количества энергии.

Прогрессивные вакуумные устройства

Существуют и более простые устройства – трубные и плоские. Вакуумный коллектор превосходит их по всем показателям. Единственная его проблема – относительно высокая сложность изготовления. Собрать такой прибор дома можно, но потребуется приложить немало усилий.

Теплоносителем в солнечных коллекторах для отопления, о которых идет речь, выступает вода, которая стоит мало, в отличие от любых современных видов топлива, и не выделяет в окружающую среду углекислого газа. Устройство для улавливания и преобразования лучей Солнца, которое можно сделать самому, с геометрическими параметрами 2х2 квадратных метра, способно в течение 7–9 месяцев обеспечивать вас ежедневно примерно 100 литрами теплой воды. А конструкции больших размеров вполне можно эксплуатировать и для отопления дома.

Если вы хотите сделать коллектор для круглогодичного использования, нужно будет установить на него добавочные теплообменники, два контура с веществом-антифризом и увеличить его поверхность. Подобные устройства обеспечат вас теплом и в солнечную, и в пасмурную погоду.

Разновидности солнечных водонагревателей

Теперь поговорим о разновидностях солнечных водонагревателей. Они классифицируются по различным конструктивным особенностям.

К примеру, по типу циркуляции теплоносителя различают следующие водонагреватели:

  • С естественной циркуляцией;
  • С принудительной.

В первом случае вода циркулирует благодаря своим физическим свойствам. При нагреве она увеличивается в объёме, плотность у неё снижается. В результате жидкость по трубкам поднимается вверх, а на её место поступает холодная вода. Для прохождения естественной циркуляции резервуар должен находиться сверху коллектора, а это не всегда удобно.

Во втором случае накопительный резервуар устанавливается в подвальном помещении, а принудительная циркуляция обеспечивается специальными насосами. При такой организации роль теплоносителя может выполнять масло. Оно очень хорошо справляется с этой функцией.

Водонагреватели можно классифицировать по конструкции коллектора:

  • Вакуумные. Теплоноситель находится в трубке, которая запаяна в вакуумной колбе. Эта колба выполнена из кварцевого стекла пропускающего солнечное тепло, а также ультрафиолет. Это очень эффективные конструкции, где потери тепла минимальны. Если в качестве теплоносителя используется вода, то нагрев происходит до кипения. Если там будет масло, то его можно разогреть до 200─300 градусов. Практически все вакуумные водонагреватели фабричные и стоят довольно дорого;
  • Панельные. Конструкция самая простая. Коллектор выкрашен в чёрный цвет, помещён в корпус с теплоизоляцией и герметично закрыт стеклом, пластиком, поликарбонатом и т. п. Эффективность оставляет желать лучшего. Это объясняется тем, что жидкость теряет некоторую часть тепла при прохождении коллектор. Эти потери обычно весьма ощутимы. Панельные солнечные водонагреватели хорошо подходят для регионов, где высокая солнечная инсоляция.

Солнечный водонагреватель с замкнутым контуром

Кроме того, водонагреватели можно классифицировать по типу контура:

  • Разомкнутый контур. Такая конструкция используется при организации подачи горячей воды в жилой дом. В роли теплоносителя выступает вода, которая после нагрева уже не попадает обратно в коллектор. Она расходуется на бытовые нужды;
  • Один замкнутый контур. Применяется при отоплении жилого дома. В этом случае теплоноситель из водонагревателя подмешивается к другой жидкости (возможно, не вода), которая была нагрета в основном котле. В замкнутом контуре теплоноситель после нагрева проходит систему отопления и снова возвращается в коллектор;
  • Два замкнутых контура. Такие водонагреватели являются универсальными и самыми эффективными. Такую систему можно использовать для выработки горячей воды или отопления круглый год. Нагревшись в коллекторе, теплоноситель идёт в теплообменник и передаёт тепло во второй контур. И уже теплоноситель в этом втором контуре расходуется в качестве горячей воды или для отопления дома.

Теплоноситель также может быть различным. Чаще всего используются вода, антифриз, масло. Можно ещё подразделить водонагреватели по общему принципу работы на пассивные и активные системы.

  • Пассивный. Абсорбция и накопление энергии происходят сами собой без всяких механизмов контроля. Подобные системы просты и не требуют серьёзных вложений. За это приходится расплачиваться неравномерной работой и скачками мощности. Примером может служить бак над летним душем, который выкрашен в чёрный цвет. Обычно так работают системы с одним контуром. Здесь приёмный бак должен находиться над коллектором;
  • Активный. Здесь нет минусов пассивного водонагревателя. Здесь солнечная энергия преобразуется в тепловую и периодически передаётся в накопительную ёмкость, бойлер или напрямую потребителям. Стабильная работа достигается благодаря системе принудительной циркуляции. Эта схема работает в системах с одним и двумя контурами. В таких системах часто можно видеть насосы, панели, измерительные приборы и т. п.

Из радиатора холодильника

В сети есть описание самодельного гелиоколлектора с радиатором холодильника. Процесс изготовления в целом описан нами выше, напомним кратко основные моменты:

  1. Во внутреннею поверхность плотно закрытого утепленного короба можно ставить отражающий материал (фольгу), но тут он закрепляется на черном резиновом коврике. Это также эффективный вариант, так как темный цвет лучше притягивает лучи, аккумулирует тепло.
  2. Внутрь корпуса помещаем змеевик, накрываем стеклом (можно использовать шурупы как упоры), размещаем так, чтобы лучи падали под прямым углом.
  3. Подключаем ПП трубами ввод для холодной и выход к баку душа для теплой воды. А также подводка может быть самой элементарной — из гибких, резиновых шлангов.
  4. Бак душа — любая подходящая емкость.

Методика расчёта гелиоколлектора

Расчёт производительности солнечного гелиоколлектора ведут исходя из того, что на 1 кв.м установки в ясный день приходится от 800 до 1 тыс. Вт тепловой энергии. Потери этого тепла на обратной стороне и стенках сооружения рассчитываются по коэффициенту теплоизоляции используемого утеплителя. Если применять пенополистирол, то для него коэффициент теплопотерь равняется 0,05 Вт/м × °C. При толщине материала в 10 см и разности температур внутри и снаружи конструкции 50 °C потери тепловой энергии составляют 0,05/0,1 × 50 = 25 Вт. С учётом боковых стенок и труб эту величину удваивают. Таким образом, суммарное количество уходящей энергии составит 50 Вт с 1 кв.м поверхности солнечного нагревателя.

Для нагрева 1 л воды на один градус потребуется 1,16 Вт тепловой энергии, поэтому для нашей модели гелиоколлектора площадью 1 кв.м и температурного перепада 50 °C удастся получить условный коэффициент производительности 800/1,16 = 689,65/кг × °C. Эта величина показывает, что установка площадью 1 кв.м в течение часа подогреет 20 литров воды на 35 °C.

Расчёт необходимой производительности солнечного водонагревателя ведут по формуле W = Q × V × δT, где Q — теплоёмкость воды (1,16 Вт/кг × °C); V — объём, л; δT — разность температур на входе и выходе из установки.

Статистика говорит, что для одного взрослого человека требуется 50 л горячей воды в сутки. В среднем, для горячего водоснабжения достаточно поднять температуру воды на 40 °C, что при расчёте по этой формуле требует затрат энергии W = 1,16 × 50 × 40 = 2,3 кВт. Чтобы узнать площадь гелиоколлектора, это значение нужно разделить на количество солнечной энергии, приходящееся на 1 кв.м поверхности на данной географической широте.

Расчёт требуемых параметров гелиоустановки

Заключение

Обогреватель на солнечных батареях исправно функционирует даже при отключении сетевого электроснабжения. Плюсы такого решения:

  • от инвертора питаются бытовые приборы, не только обогреватель;
  • полная пожаробезопасность, если сравнивать с подвальным газовым котлом;
  • отсутствие необходимости дополнительного монтажа внутри помещений;
  • долговечность и отказоустойчивость — кремний не поломается;
  • гарантия производителя до 25 лет;
  • отличная электрическая совместимость с различным типом оборудования.

К минусам относятся:

https://youtube.com/watch?v=H9eBcnAzXmY

  • придется чистить поверхность солнечной батареи от дождевых разводов и прочей грязи;
  • дорогая покупка защищена от вандалов и воров;
  • стоимость решения сравнительно велика.

Цена — единственный ограничивающий фактор. Если средства найдены, солнечная батарея на крыше не помешает. Первый водонагреватель (Швейцария) работал за счет солнечной энергии. Вдумайтесь в открывающиеся перед человечеством перспективы использования энергии, подаренной Вселенной.
