Особенности обвязки бойлера косвенного нагрева
Проще делать разводку и обвязку, если бойлер КН устанавливают вместе с котлом, насосами другим оборудованием, участвующим в сборке системы ГВС. Врезать дополнительное устройство уже в существующую сеть гораздо труднее.
В любом случае, для нормальной работы приборов придется выполнить ряд правил:
- правильно выбрать место установки – как можно ближе к котлу;
- обеспечить ровную поверхность для монтажа бойлера;
- для защиты от теплового расширения установить мембранный гидроаккумулятор (на выходе нагретой воды), объем которого не менее 1/10 от объема БКН;
- оснастить каждый контур шаровым краном – для удобного и безопасного обслуживания приборов (например, трехходового клапана, насоса или самого бойлера);
- для защиты от противотока на трубах подачи воды установить обратные клапаны;
- улучшить качество воды путем врезки фильтров;
- грамотно расположить насос (или несколько насосов) – ось двигателя должна находиться в горизонтальном положении.
В целях безопасности нельзя пытаться закреплять тяжелые устройства на гипсокартонных или тонких деревянных перегородках. Подходящими являются стены из бетона и кирпича. Кронштейны или другие виды держателей закрепляют скобами, анкерами, дюбелями.
Вне зависимости от вида устройства – напольного или настенного – при возможности его монтируют выше уровня, на котором установлен котел, либо на таком же уровне. Для напольного можно сделать постамент или прочную подставку до 1 м высотой
При установке патрубки направляют в сторону котла (даже если маскируют в задней части или за фальшстеной). Нельзя использовать ненадежное оборудование, например, гофрированные шланги, которые не выдерживают давления и напора воды.
Для нормальной работы накопительного водонагревателя косвенного нагрева в обвязку должны быть включены следующие функциональные устройства:
- Сложная техническая система должна быть оснащена насосами, подающими к кранам горячую санитарную воду и стимулирующими движение теплоносителя по отопительной ветке, а также по контуру нагрева воды в бойлере
- Холодная вода, поступающая из общего или автономного водопровода, перед подачей в бойлер должна пройти очистку через грязевик или систему фильтров, разрушающих известковые соли. Фильтрация предупредит образование минерального осадка
- После грязевика или системы фильтрации воды должен стоять редуктор давления. Однако нужен он только в случае, если давления в ветке превышает 6 бар
- Перед входом холодной воды в бойлер необходим обратный клапан, который предотвратит обратное движение потока
- Для того чтобы у нагревающейся воды был резерв на расширение в период, когда ее не используют, в обвязку включают расширительный бачок и предохранительный клапан для сброса давления
- Чтобы в краны не поступала излишне горячая вода, угрожающая ожогами, в контур нужно установить трехходовый смесительный клапан. Он будет подмешивать к горячей воде порции холодной, в итоге на водоразборе будет вода необходимой пользователю температуры
- Для того чтобы в “рубашку” обогревающую санитарную воду теплоноситель из отопления поступал только тогда, когда в нем имеется необходимость, устанавливается двухходовый термостат. Сервер его соединяется с датчиком температуры водонагревателя
- Если расход горячей воды в доме достаточно велик, желательно приобрести бойлер с встроенным дополнительным проточным водонагревателем или купить отдельный прибор и включить его в ветку поставки горячей воды. В случае ее нехватки в работу включится миниатюрный проточник и спасет ситуацию.
Какие трубы подойдут для обвязки
Чтобы подключить котел и разводку отопления, лучше взять металлопластиковые или полипропиленовые трубы. Они обойдутся дешевле, чем оцинкованные или медные аналоги.
Последовательную разводку радиаторов производят с помощью металлопластиковых труб на пресс-фитингах или полипропиленовых с армированием из алюминия. Однако каждый из этих вариантов имеет свой недостаток. Пресс-фитинги чувствительны к качеству монтажа и при малейшем смещении может произойти протечка. Полипропилен же обладает высоким коэффициентом удлинения при нагреве более 50°С. Для разводки системы «теплый пол» используют металлопластик на пресс-фитингах, полиэтилен или термомодифицированный полиэтилен.
На что обратить внимание при выборе БКН
Один из основных параметров, который должен стать решающим аргументом при покупке бойлера – его вместительность. Чтобы узнать необходимую емкость бака, советуем ориентироваться на количество человек в вашей семье.
Рекомендации по литражу:
- 80-100 л – 2 потребителя;
- 100-120 л – 3 человека;
- 120-150 л – 4 пользователя;
- 150-200 л – 5 потребителей.
Важно разделять понятия «общая емкость бака» и «рабочая емкость», ведь спиральная труба, расположенная внутри бойлера, занимает значительную площадь. Поэтому обязательно уточните при покупке, сколько реально воды помещается в прибор
В технических характеристиках этот нюанс должен быть указан.
Также помимо «поголовного» пересчета потенциальных потребителей, необходимо учитывать и частоту, и объемы использования воды. Например, если в вашей семье любят понежиться в теплой ванне, а не наскоро принять душ, рабочая емкость бака должна быть соответственной – не менее 120 л.
БКН выгодно использовать в комплекте с твердотопливным или одноконтурным газовым котлом, но если расход воды меньше 1 л/мин, дешевле обойдется двухконтурный котел, который и места займет гораздо меньше, чем система с косвенным нагревом
Другие важные параметры:
Мощность – чем больше водопотребление, тем выше должен быть ресурс прибора
Но при этом важно, чтобы мощность «косвенника» не превышала возможности отопительной системы (или другого внешнего источника энергии). К примеру, если объем накопительного бака варьирует в пределах 120-150 литров, мощность котла должна быть не менее 23 кВт, а для 160-200 литров уже понадобится 31-39 кВт.
Время нагрева – параметр, зависящий от объема бака и количества витков на змеевике (большие или комбинированные емкости могут быть снабжены несколькими спиралями).
Материал бака – для долговременного использования лучше всего подойдут бойлеры из нержавейки или медицинской стали.
Теплоизоляция – в дешевых моделях применяется поролон, который быстро изнашивается и пропускает тепло, поэтому лучше приобрести более дорогой прибор, где использовался полиуретан.
Управление – устройство сможет работать в автоматическом режиме, по необходимости отключая и запуская ток воды, контролировать нагрев с помощью температурного датчика.
При выборе формы и размере бака также необходимо учесть, что хотя теоретически бойлер можно установить в любой комнате, где есть доступ к теплотрассе, его оптимальное месторасположение – рядом с котлом. Так передача тепла наиболее эффективна.
Бойлер косвенного нагрева можно сделать собственноручно. Инструкция по изготовлению агрегата описана в .
Как правильно выбрать
Очень важно правильно рассчитать объем агрегата перед приобретением. Этот показатель напрямую будет влиять на быстроту и качество предоставления нагретой воды потребителю
Расход воды зависит от количества людей и приборов использующие ее. Например, чтобы помыть посуду, потребуется от 20 до 25 литров. Для умывания – 9 -20. Чтобы принять душ, придется израсходовать до 90 литров воды. А для принятия ванны – около 180 л.
Бойлер косвенного нагрева на 100 литров подойдет для семьи из 2-х человек. При этом стоит учитывать, есть ли в доме домашние животные, требующие регулярного купания (например, собака). Для таких целей хорошим вариантом будет аппарат Protherm (Протерм) WH B100Z 1165
Нагреватель Protherm WH B100Z 1165
Вместительность бака у этого агрегата равна 100 литрам. Кроме того, для защиты емкости используется титановый анод, а в качестве теплоизоляции – полиуретан, сводящий к минимуму тепловые потери.
Также хорошим вариантом для небольшой семьи можно считать и бойлер косвенного нагрева Drazice OKCV 125 NTR, имеющий горизонтальный тип размещения.
Бойлер Drazice OKCV 125 NTR
Внутренний резервуар данного настенного аппарата Дражица рассчитан на 125 литров. Настенный агрегат компактен и не занимает много места.
Хорошим спросом пользуются бойлеры косвенного нагрева с корпусом из нержавеющей стали, такие как Premier Plus 100.
Нагреватель Premier Plus 100
Легкий вес агрегата обеспечивается применением нержавеющей стали DUPLEX. Вариант установки может быть настенным и напольным. Теплообменник в нем имеет конструкцию “змеевик в змеевике”, благодаря чему жидкость будет быстрее нагреваться.
Бойлер косвенного нагрева объемом 200 литров позволит с комфортом пользоваться горячим водоснабжением семье из 3-4-х человек, как, например, модель Gorenje GV 200.
Водонагреватель Gorenje GV 200
Производитель предоставляет гарантию на этот прибор 24 месяца. Агрегат имеет стальной бак с эмалированным покрытием, а внутренний резервуар выдерживает рабочее давление 6 бар. Установка ТЭНов в этом аппарате не предусмотрена, но зато есть контур рециркуляции. Время, затрачиваемое для повышения температуры воды от 10С до 60С, равняется 15 минутам.
Для семейства из 5-ти человек и больше потребуется бойлер косвенного нагрева с объемом на 300 литров. Atlantic 300 с избытком справится с поставленными задачами. Это напольный бойлер косвенного нагрева.
Водонагреватель Atlantic 300
Внутренний бак устройства с антибактериальным покрытием. Применена сверхпрочная эмаль на основе титана с кобальтом. В этом бойлере косвенного нагрева на 300 литров встроена система, предотвращающая перегрев воды, есть защита от возможного замерзания жидкости. К устройству возможно подключать циркуляцию ГВС, а также есть отверстие для установки ТЭНа под напряжение 220 В. Для размещения бойлера косвенного нагрева на 300 литров вместе с котлом, потребуется отдельная комната (котельная).
Для промышленного использования, например, для столовых, кафе и ресторанов, уже требуются большие объемы санитарной воды, поэтому бойлер косвенного нагрева на 500 литров с ТЭНом Hajdu STA 500 C вполне обеспечит ГВС все эти пункты.
Нагреватель Hajdu STA 500 C
Внутренний бак этого агрегата имеет высокопрочное покрытие с применение стеклоэмали. Благодаря встроенным мощным теплообменникам происходит очень быстрое увеличение температуры жидкости. Этот агрегат может обслуживать одновременно несколько точек водозабора. В летний период аппарат может работать от встроенных ТЭНов. Для защиты от разрыва бака установлен предохранительный термостат. Реализована возможность использования данного бойлера косвенного нагрева с системой рециркуляции. Гарантия производителя – 7 лет распространяется лишь на бак. На все остальные элементы – 2 года.
Бойлер косвенного нагрева: принцип работы
Циркулируя в системе “Котел-теплообменник-трубопровод-котел” теплоноситель отдает часть энергии холодной воде, находящейся в резервуаре, постепенно нагревая ее до нужной температуры. Процесс идентичен происходящему в устройстве отопления: только здесь теплообменник выступает в качестве радиатора, а вместо воздуха нагревается вода.
Скорость и степень разогрева зависят от мощности котла и площади поверхности теплообменника.
Чтобы не тратить время на ожидание того, как горячая вода дойдет от нагревателя к крану, используют систему рециркуляции, с помощью специального насоса создавая непрерывную циркуляцию воды по замкнутому контуру.
Конструктивные особенности
Для обеспечения потребности в ГВС используют нагреватели, отличающиеся между собой принципом работы и сферой применения. Чтобы выяснить какой водонагреватель будет экономически выгодным и удобным, нужно узнать об особенностях эксплуатации и внутреннего устройства. Давайте разбираться в сильных и слабых сторонах оборудования.
Только после получения полной и исчерпывающей информации и детального сравнения можно на самом деле определить какой бойлер или водонагреватель эффективней.
Устройство БКН
Бойлер косвенного нагрева — популярное решение вопроса горячего водоснабжения в домах, отапливаемых одноконтурным котлом или от гелиосистемы. Принцип работы достаточно простой. В аккумулирующей емкости присутствует спираль с постоянно циркулирующим нагретым теплоносителем, поступающим от котла или солнечного коллектора. Змеевик окружен водой, подаваемой в систему ГВС. Схема внутреннего устройства может меняться в зависимости от выбранной модели нагревателя, но основной принцип работы остается неизменным.
Отличие бойлера косвенного нагрева от накопительного водонагревателя в том, что источником тепла выступает не ТЭН, а змеевик с циркулирующим в полости теплоносителем, используемым для отопления. Фактически, отапливая дом, потребитель одновременно нагревает и воду для ГВС.
Конструкция ВНЭ
Электробойлер состоит из двух конструкционных узлов: теплоизолированной сберегательной емкости и трубчатого нагревательного элемента или ТЭНа. Последние выпускаются в двух вариациях:
- сухие (защищенные колбой и не соприкасающиеся с водой);
мокрые (непосредственно погруженные в теплоноситель).
Накопительные электрические водонагреватели горячего водоснабжения работают автономно. После нагрева теплоносителя до необходимого предела температура автоматически поддерживается. Горячая вода поступает в систему после открытия крана водоснабжения. Холодная вода заполняет низ сберегающей емкости и вытесняет нагретый теплоноситель. Для работы бойлера необходимо электричество.
Водонагреватели проточного типа
Работают на электричестве и природном газе (колонки). Принцип работы следующий: при открытии крана вода нагревается, проходя через источник тепла.
В газовых колонках присутствует медный змеевик, установленный сверху горелки, подогревающей воду. Проточный электрический водонагреватель работает по схожему принципу, только источником тепла выступает ТЭН. Вода проходит внутри разогретого нагревательного элемента.
Общим недостатком всех проточных водонагревателей считается долгое время ожидания между открытием крана и подачей горячей воды. Отличие проточного водонагревателя от бойлера косвенного или прямого нагрева в том, что устройство работает на фактическое потребление.
Не предусмотрена возможность сохранения горячей воды. Пиковая нагрузка приходится на первые несколько минут использования. За это время нагревательный элемент выходит на рабочую мощность и начинает полноценно греть ГВС.
Как выбрать
Полезный объем – вместительность резервуара бойлера. Какие величины необходимо учесть, подбирая данный параметр:
- Численность населения данного жилья;
- Предпочтения и пристрастия обитателей дома;
- Их распорядок и привычки.
Сложно, конечно, точно вычислить расход воды. Выбирая объем бойлера в спектре от 200л до 1500л, нужно исходить из расчета 80л/человека. Не стоит прибавлять «на непредвиденные ситуации». Ведь, мало того, что сам аппарат тем дороже, чем больше его резервуар, так потом вам же придется больше платить за электроэнергию.
Расход теплоносителя через нагревающий контур. Эта величина указана в техническом паспорте аппарата. Нормальным считается ее значение, которое не превышает 40% от всего объема теплоносителя, проходящего сквозь обогревательный прибор.
Материал, который использован для создания резервуара. Наиболее популярны емкости из нержавеющей стали. Они имеют наибольший срок эксплуатации, но и стоимость их тоже максимальна.
Наличие возможности извлечения теплообменника для технического обслуживания.
Сырье, использованное для создания теплоизоляции. Наиболее распространены такие материалы, как минеральная вата и пенополиуретан.
Стоимость изделия. Кроме вышеперечисленных факторов, оказывающих влияние на расчет цены нагревателя, к таковым можно также отнести бренд и место создания устройства.
Последнее слово, конечно, за вами! Главное, не потеряться, изучая и анализируя образцы нагревателей с различными техническими параметрами, которыми представлен широкий ассортимент сегмента теплотехнического оборудования современного строительного рынка.
Преимущества и недостатки бойлера косвенного нагрева
Давайте рассмотрим какие достоинства имеет косвенный водонагреватель:
- Может нагревать большие объемы воды: 150 л настенный вариант, до 300 л напольный.
- Экономия. В отопительный период не затрачивает дополнительную энергию, нагревает совместно с основным отоплением. Высокий коэффициент полезного действия.
- Высокая производительность.
- Можно установить несколько точек подачи горячей воды. Это необходимо для большого дома или офиса.
- Быстрая скорость нагрева, благодаря большой мощности теплоносителя.
- Возможность установки ТЭН для нагревания в летний период.
- Независимость от электроэнергии.
Комбинированные водонагреватели актуальны на данный момент, так как в перегруженных районах городов случается снижение напора. В такой ситуации косвенный бойлер будет отличным помощником.
Не обойтись без недостатков:
- Достаточно высокая стоимость. Из-за дороговизны расходных материалов и запчастей. Но стоимость оправдывается в течение 2-3 лет.
- Из-за большого объема, вода нагревается медленно.
- При отключении отопления, нагрев воды не происходит.
- Максимальное нагревание воды ниже, чем у остальных бойлеров. Из-за этого нет возможности использования в учреждениях с нормируемой температурой воды. Например, в детских учреждениях.
До 200 литров
5. Baxi Premier plus 150 (150 л.) – от 50600 руб.
| Характеристики | Значение |
|---|---|
| Объем, л | 150 |
| Мощность, кВт | 30 |
| Максимальная производительность в проточном режиме при ΔT=35°С, л/мин | 12,25 |
| Размещение | напольное/настенное |
| Нагревательный элемент | змеевик в змеевике (1 шт.) |
| Максимальное давление воды, МПа | 0,7 |
| Возможность подключения ТЭН | + |
| Размеры, мм | 522×1090 |
| Масса, кг | 31 |
6. BOSCH WSTB 160 (160 л.) – от 28000 руб.
| Характеристики | Значение |
|---|---|
| Объем, л | 160 |
| Мощность, кВт | 20,8 |
| Размещение | настенное |
| Нагревательный элемент | змеевик (1 шт.) |
| Максимальное давление воды, МПа | 1 |
| Возможность подключения ТЭН | — |
| Размеры, мм | 550×1193 |
| Масса, кг | 42 |
7. Protherm FE 200 BM (184 л.) – от 41650 руб.
| Характеристики | Значение |
|---|---|
| Объем, л | 184 |
| Мощность, кВт | 43,2 |
| Максимальная производительность в проточном режиме при ΔT=25°С, л/мин | 32,6 |
| Размещение | напольное |
| Нагревательный элемент | змеевик (1 шт.) |
| Максимальное давление воды, МПа | 0,6 |
| Возможность подключения ТЭН | — |
| Размеры, мм | 590×1206 |
| Масса, кг | 97 |
8. Gorenje GV 200 (188,9 л.) – от 25800 руб.
| Характеристики | Значение |
|---|---|
| Объем, л | 188,9 |
| Мощность, кВт | 17,6 |
| Размещение | напольное, под котлом |
| Нагревательный элемент | змеевик (1 шт.) |
| Максимальное давление воды, МПа | 0,6 |
| Возможность подключения ТЭН | — |
| Размеры, мм | 500×1510 |
| Масса, кг | 88 |
* возможность работы в проточном режиме производителем не озвучена
До 400 литров
12. Drazice OKC 400 NTRR/1 МРа (380 л.) – от 68000 руб.
| Характеристики | Значение |
|---|---|
| Объем, л | 380 |
| Мощность, кВт | 57 |
| Размещение | напольное |
| Нагревательный элемент | змеевик (2 шт.) |
| Максимальное давление воды, МПа | 1 |
| Возможность подключения ТЭН | + |
| Размеры, мм | 700×1631 |
| Масса, кг | 138 |
Информация о скорости нагрева воды в проточном режиме производителем не приводится. Это объясняется наличием двух независимых теплообменников с разным температурным режимом работы.
13. Bosch SK 400-3 ZB (388 л.) – от 59500 руб.
В ассортименте Бош не так много косвенных водонагревателей интересующей нас емкости, но среди них есть особая модель – Bosch SK 400-3 ZB. Это эмалированный бак со змеевиком из нержавеющей стали. Защита от коррозии представлена магниевым анодом, что уже стало закономерным явлением в таком оборудовании. Устройство довольно простое: встроенный термометр и фланец для удобного обслуживания. При этом имеется возможность подключения линии рециркуляции горячей воды, а также синхронизации с котлом при наличии у последнего разъема для датчика NTC (термодатчик). Т.е. можно более тонко настроить работу водогрейного оборудования. Отдельно нужно сказать про теплоизоляцию. Здесь она не пенополиуретановая, а из жесткого пенопласта, что при равной толщине дает более низкий теплозащитный эффект.
| Характеристики | Значение |
|---|---|
| Объем, л | 388 |
| Мощность, кВт | 60 |
| Максимальная производительность в проточном режиме при ΔT=25°С, л/мин | 24,2 |
| Размещение | напольное |
| Нагревательный элемент | змеевик (1 шт.) |
| Максимальное давление воды, МПа | 1 |
| Возможность подключения ТЭН | — |
| Размеры, мм | 710×1681 |
| Масса, кг | 150 |
14. BAXI UBVT 400 SC (395 л.) – от 58100 руб.
| Характеристики | Значение |
|---|---|
| Объем, л | 395 |
| Мощность, кВт | 54 |
| Максимальная производительность в проточном режиме при ΔT=35°С, л/мин | 22,9 |
| Размещение | напольное |
| Нагревательный элемент | змеевик (1 шт.) |
| Максимальное давление воды, МПа | 1 |
| Возможность подключения ТЭН | + |
| Размеры, мм | 710×1671.5 |
| Масса, кг | 135 |

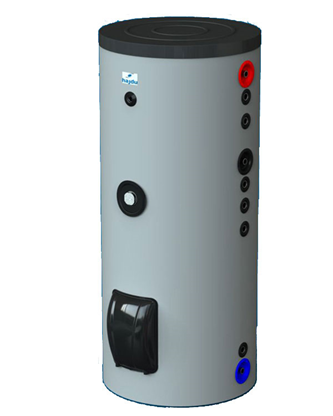

15. Hajdu STA 400 C (400 л.) – от 64100 руб.
| Характеристики | Значение |
|---|---|
| Объем, л | 400 |
| Мощность, кВт | 69 |
| Максимальная производительность в проточном режиме при ΔT=35°С, л/мин | 28,3 |
| Размещение | напольное |
| Нагревательный элемент | змеевик (1 шт.) |
| Максимальное давление воды, МПа | 1 |
| Возможность подключения ТЭН | + (2 шт.) |
| Размеры, мм | 670×1832 |
| Масса, кг | 145 |
На следующем ролике данный бойлер представлен в разрезе.
Выбор оптимального устройства
Приступая к выбору нагревателя для своего дома необходимо, прежде всего, отталкиваться от понимания объёма воды, который предстоит нагревать. Будет ли бойлер стоять рядом с раковиной для мытья посуды, душевой кабиной, а может быть речь идёт о ванной комнате или системе отопления? Чем больше объём, тем больше должен быть резервуар нагревателя
Ведь для большой семьи крайне важно, чтобы по утрам воды хватало на всех. Горячая вода — это тот элемент комфорта, к которому мы привыкли, а нехватка его остро ощущается
Поэтому не стоит экономить на этом вопросе, ведь не очень уютно ждать в своём особняке, пока нагреется вода в бойлере.
Стоит и заранее определиться с производителем, ведь у каждой компании есть особенности в конструкции.
- Так, устройство водонагревателя Аристон представляет собой конструкцию с открытым элементом для нагрева воды. К слабым сторонам ее можно отнести высокие требования к качеству воды, а несомненным преимуществом является быстрый нагрев большого объёма.
- А устройство водонагревателя фирмы Термекс отличает, в первую очередь, больший размер нагревающего элемента при потреблении той же мощности, сокращая время нагрева необходимого объёма.
Кроме того, лучше всего заранее выделить место для нагревателя в процессе проектирования интерьеров помещений. Отличным решением будет убрать громоздкий бак за перегородку, которая в дальнейшем получит декоративную отделку. Но наглухо зашивать устройство не стоит, возможно, в дальнейшем к нему потребуется доступ. Идеальным решением станет построение отдельного небольшого помещения с системой фильтрации и нагрева воды в доме.
