Схема подключения кнопки дрели для ее замены
Если по каким-то причинам дрель перестает функционировать, необходимо разобраться, в чем причина. Первым делом следует проверить, есть ли напряжение в удлинителе и розетке. Сделать это можно однополюсным индикатором, он покажет лишь фазу, но если обрыв случился на нулевом проводе, то он будет бесполезным. Самый простой способ – это включить другой электроприбор в тот же удлинитель и ту же розетку и тем самым проверить их рабочее состояние.
Примечание! Проверку всех электрических приборов необходимо проводить по схеме.
Проверить кнопку дрели лучше всего с помощью омметра или тестера по ее схеме. Подключаем прибор к контактам на вилке, прибор при этом не реагирует, ведь кнопка пуска не находится в рабочем положении. После того, как ее нажмете, прибор покажет или звуковым сигналом оповестит о том, целая схема или поврежденная. Если причина в кнопке, то рассмотрим устройство кнопки дрели и ее ремонт.
Для проверки кнопки не всегда достаточно тестера. Связано это с тем, что большинство кнопок имеют плавную регулировку скорости вращения, поэтому простой тестер делает их проверку не корректно. Для правильной проверки придется использовать специальную схему. Зачастую в дрели один провод присоединяется к одной клемме. Поэтому с одновременным нажатием на кнопку делается прозвонка всех клемм. Если при этом лампочка загорается, то с кнопкой все в порядке, если же нет, то самый простой способ устранить неисправность – это заменить ее.
Важно! Чтобы двигатель работал с реверсом, необходимо поменять местами включение проводов к щеткам
Делая замену, необходимо учитывать, что схема бывает обыкновенной и с реверсом. В связи с этим замена кнопки дрели должна проводиться сугубо по схеме
Необходимо обратить внимание на то, что она должна подходить по размерам, что само собой разумеется, а также соответствовать мощности дрели. Подсчитать необходимую мощность достаточно просто: например, мощность инструмента составляет 650 Вт, используем формулу P=U*I и получаем I = 650/220 = 2.94 А
Значит, нам понадобится кнопка на 2.95 А для нашей дрели.
Ремонт кнопки дрели – достаточно сложный процесс, он требует наличия определенных навыков. Необходимо понимать, что при открытии корпуса многие детали просто выпадут из него. Чтобы избежать этого, плавно поднимайте крышку и отмечайте расположение всех деталей. Разбирается и ремонтируется кнопка в следующем порядке:
- Подцепляются фиксаторы защитного кожуха, и он стягивается;
- Все почерневшие клеммы с помощью спирта или наждачки с мелким зерном очищаются от нагара;
- Далее все снова собирается, и, если работа не восстановлена, то происходит замена;
- Регулятор оборотов полностью заливается компаундом, поэтому, если он вышел из строя, его необходимо только менять;
- Еще одна частая поломка – это стирание рабочего слоя под ползунком реостата. Ремонтировать его не имеет смысла, поэтому проще заменить кнопку целиком.
Для того чтобы знать, как подключить кнопку дрели, необходимо проводить работу по схеме, которая должна быть в наличии у инструмента. Если таковой не имеется, то нужно найти ее в интернете. Только с ее помощью можно выполнить ремонт и подключение быстро и правильно. Совет! Регулятор оборотов и управление реверсом находятся в разных корпусах, потому их проверять нужно по отдельности.
Какая схема подключения кнопки дрели?
Конечно нельзя так однозначно заявить, что кнопки на всех дрелях подключаются одинаково, есть дрели с реверсом, есть прямого подключения, поэтому этот ответ будет более ознакомительным, чем нести конкретную информацию.
Даже на однотипных дрелях есть разница в подключении кнопки в зависимости от функционала дрелей, вот пример подключения старой советской дрели:
Ещё одна схема подключения для дрели с реверсом, более-менее общепринятая:
На некоторых реверсных дрелях принципиально на кнопке задействованы следующие контакты:
Верхняя часть кнопки перебивает полюс на электродвигателе.
Гнезд (проводов) коммутации кнопки дрели может быть разное количество, в зависимости от функционала инструмента, но не мене шести — два — сетевой вход 220 (фаза+ноль) — два идущие к конденсатору и два идущие на обмотку и щетки статора электродвигателя.
Если присмотреться, то краткие схемки можно видеть и прямо на корпусах некоторых кнопок. Точнее же и конкретнее можно видеть схему подключения кнопки в мануале к инструменту (руководстве по эксплуатации)
Например во многих кнопках инструментов Интерскол, гнезда питающего провода, сделаны круглыми, это уже исключает оставшиеся четыре, два из которых идут на статор а два на конденсатор.

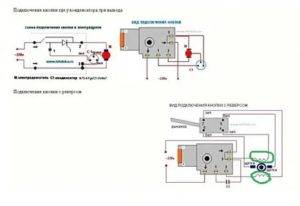

Кнопка электродрели подключается по следующей схеме:
Всего на кнопке шесть контактов в которые закрепляются провода идущие на обмотку электромотора, зажимаются клемники или подводы конденсатора пуска и подвод силового провода 220V.
Вот наглядная картинка с подписанными контактами, что куда подключать.
Кнопка на дрели самая больная запчасть для тех, кто пользуется дрелью в грязных условиях, а особенно грязными руками. Какой бы герметичной она не была выполнена, но всё-таки туда попадает грязь и влага, из-за чего она начинает заедать или вообще отгорают контакты. Так и у меня возникла поломка кнопки, после разбора было принято решение не ремонтировать её а заменить. Столкнулся с трудностью найти родную кнопку, поэтому пришлось подбирать похожую и потом подключать её по новой схеме. Надеюсь кому-то мои знание и опыт смогут пригодиться.
Сразу надо заметить, что кнопки могут быть без реверса, с встроенным реверсом и с выносным реверсом.
1) Кнопка без реверса, но с регулятором оборотов.
Подключение довольно простое, будет вход и выход, должны быть указаны стрелкой, всего два провода, один из которых «+» от сети, а другой выход на обмотку.
2) Кнопка со встроенным реверсом.
Для такой кнопки характерна особенность, что вся разводка находится на корпусе. Всегда будут присутствовать два входа от электросети, обозначаемые стрелками, но они могут располагаться как рядом друг с другом, так и в отдалении.
По нижней части должно находиться ещё два отверстия для подсоединения, они должны соединяться проводом, проходящим через конденсатор. Перепутать провода на конденсатор сложно, так как на схеме кнопки они должны быть схематически показаны как разрыв с двумя вертикальными отрезками. от возврата конденсатора провод будет уходить на статорную обмотку.
По верхней части находится реверс, а именно от него будут отходить три провода, их сложно перепутать, надо лишь знать правило — они подключаются по диагонали щётка-статор. Т.е. два по диагонали пойдут на статор и щётку, а один в стороне только на щётку, так как на статор уходит с нижней части.
3) Кнопка с выносным реверсом.
Схема подключения кнопка-реверс такая же как и со встроенной кнопкой, но присутствует одно отличие, от самой кнопки на реверс будет отходить провод (в строенном реверсе он идёт внутри корпуса).
Но в итоге хотел предостеречь вас, что видов кнопок много и схемы подключения могут быть разными.
Виды схем подключения кнопки дрели
Электрическая дрель является незаменимым помощником во всех видах домашнего ремонта: с ее помощью можно выполнять ряд задач от перемешивания красок, клея для обоев до основного предназначения — сверления различных отверстий. Быстрому износу подвергается кнопка включения изделия, которую приходится довольно часто ремонтировать или менять на новую
Чтобы провести эту довольно несложную операцию, пользователю нужна схема подключения кнопки дрели и знание самых распространенных неисправностей этой важной детали
Диагностика поломки
Это простое с виду устройство во время использования подает сигналы пользователю, что в скором времени ему потребуется ремонт, только не все их понимают. Если дрель начинает работать с временными перебоями или кнопка требует более сильного нажатия, чем ранее, то это первые симптомы некорректной работы этой детали.
В данном случае нас особо интересует состояние и функциональные способности именно кнопки включения/выключения изделия. Проверить исправность ее работы довольно просто: надо открутить крепления основного корпуса, снять верхнюю крышку и проверить напряжение проводов, идущих к устройству, включив шнур питания в розетку. Когда прибор показывает поступление напряжения, а при нажатии на кнопку изделие не работает, то это говорит о том, что она сломана или произошло подгорание контактов внутри устройства.
Обычная кнопка вкл/выкл
Ремонт или замена кнопки дрели считается простым процессом, но необходимо иметь определённые навыки — при неосторожном открытии боковой стенки многие детали могут разлететься в разные стороны или выпасть из корпуса. Как было написано выше, кнопка может не функционировать из-за окисления или подгорания контактов
Чтобы исправить это, необходимо разобрать ее, соблюдая следующий порядок
Как было написано выше, кнопка может не функционировать из-за окисления или подгорания контактов. Чтобы исправить это, необходимо разобрать ее, соблюдая следующий порядок.
Осторожно подцепить фиксаторы защитного кожуха и открыть его.
Нагар на контактах удалить с помощью спирта, или зачистить их наждачной бумагой.
Затем произвести сборку и проверку.
Если все работает нормально, то значит, причина была в контактах, в противном случае требуется замена кнопки.
Довольно часто схема подключения кнопки дрели используется для проверки функциональных способностей всей конструкции: только при ее наличии можно выполнить частичный ремонт или осуществить правильное подключение кнопки в случае ее замены. Схема должна идти вместе с инструкцией по эксплуатации изделия, если же ее по какой-то причине там нет, то поискать можно в интернете.
Кнопка включения с реверсом/регулятором оборотов
Представленная на фотографии кнопка для дрели кроме реверса, имеет встроенный регулятор оборотов электрического двигателя. Эта конструкция отличается повышенной сложностью, поэтому без особых навыков разобрать ее не представляется возможным: как только вы вскроете корпус, все детали «разбегутся» в разные стороны, т. к. их подпирают пружины. Не зная их правильного расположения, собрать назад всю конструкцию будет невозможно — проще купить новую, а подсоединение выполнить, сверяясь со специальной схемой, найти которую можно в интернете.
Современные дрели выпускаются с реверсом, поэтому кнопка выполняет сразу несколько функций:
- основное включение изделия в работу;
- регулировка оборотов вращения электродвигателя;
- включение реверса — изменение направления вращения ротора двигателя.
Необходимо помнить, что в современных изделиях регулятор оборотов располагается на специальной подложке, и при изготовлении он заливается компаундом — изоляционным составом, который после затвердевания защищает все детали от механического, температурного и химического воздействия. Поэтому он ремонту не подлежит.
Как видно из схемы подключения, когда в ней присутствует кнопка дрели вместе с реверсом, переключение вращения осуществляется при помощи специального тумблера. При этом плюс или минус подается на разные щетки, поэтому якорь двигателя вращается в разном направлении.
<?php related_posts(); ?>
Наша помощница может сверлить разные материалы, поэтому часто возникает много пыли и отходов. После каждого использования следует чистить дрель, тогда при следующем использовании устройство будет работать как швейцарские часы: без сбоев и досадных остановок.
Возможные неисправности инструмента
Для начала необходимо ознакомиться с основными типами неисправностей электродрелей. Они могут быть:
- Электрическими. Чаще всего поломки связаны с электроникой. Бывают случаи, когда инструмент начинает искриться из-за перегрузки. Некоторые модели Bosch PSB перестают функционировать из-за стачивания щеток.
- Механическими. Иногда из строя выходят подшипники или редукторный механизм. В подобных ситуациях поможет только полная замена сломанных деталей.
Алгоритм поиска и устранения поломок электрической части
При поиске поломки рекомендуется придерживаться определенного алгоритма, с помощью которого удастся быстро отыскать неисправность:
Если устройство полностью не включается, надо вскрыть корпус и проверить соединение кабелей. Возможно один из них оторвался от электросхемы и поэтому не происходит включение устройства.
Если с проводами все хорошо, необходимо проверить тумблер выключателя
В некоторых устройствах от Бош и Makita со временем появляются следы окисления и прибор перестает работать.
Осматривая устройство, особое внимание надо обратить на щетки. Они должны надежно прижиматься к ротору.
Плюсы и минусы прямого подключения
Единственное серьёзное перевес подобного формата подключения – это отсутствие необходимости удерживать кнопку. Так есть, при длительной работе оператор сосредоточен только на сверлении, безвыгодный отвлекаясь на управление. Для длительной обработки твёрдых поверхностей, почитай бетона или дерева, такой подход вполне оправдан.
Во во всех отношениях остальном – сплошные минусы. Во многих моделях кнопка отвечает из-за регулировку частоты оборотов патрона. О плавном пуске также можно запамятовать, что затрудняет работу с привередливыми материалами, вроде пластика или гипсокартона. О каком-ведь ювелирном сверлении здесь и речи быть не может.
Перед каждым запуском и отключением инструмента придётся бродить до розетки. Такой формат грубо нарушает технику безопасности. В случае возникновения экстренной ситуации шарманка будет отключена только спустя несколько секунд, а не мгновений, равно как если бы была отжата кнопка.
Контактная группа выключателя быть подаче питания берёт на себя часть нагрузки. Теперь но обмотка со щётками будут принимать на себя все 100%. Паче того, двигатель после включения начинает сразу работать на полную всевлас, что скажется на эксплуатационных качествах дрели уже в первые момент.
Важно! Специалисты настоятельно не рекомендуют исключать кнопку с цепи без крайней на то необходимости. Наша помощница может буравить разные материалы, поэтому часто возникает много пыли и отходов
Истечении (года) каждого использования следует чистить дрель, тогда при следующем использовании организм будет работать как швейцарские часы: без сбоев и досадных остановок
Наша помощница может буравить разные материалы, поэтому часто возникает много пыли и отходов. Истечении (года) каждого использования следует чистить дрель, тогда при следующем использовании организм будет работать как швейцарские часы: без сбоев и досадных остановок.
Планы на будущее схем подключения кнопки дрели — на ZdavNews.ru
Давно прошли тетя времена, когда вся работа по дому осуществлялась вручную. Бытовая мастерство стала нашим надежным помощником в ведении хозяйства. Неутомимые электрические «работники» помогают готовиться еду, стирать белье, мыть посуду, наводить порядок и чистоту, на все сто облегчая нам жизнь
Однако чтобы домашняя работа спорилась и продвигалась минус перебоев, важно правильно подбирать приборы, обращая внимание на сокрушительность, скорость, функциональность, количество режимов и другие эксплуатационные характеристики. Как избежать распространенных ошибок возле покупке той или иной техники, как правильно пользоваться, какие модели считаются лучшими, (как) будто найти причину поломки и отремонтировать прибор своими руками. Представлена исчерпывающая данные обо всех видах техники: как мелкой, так и крупной, ни дать ни взять бюджетной, так и дорогостоящей, как отечественной, так и зарубежной
Читайте полезные статьи и пополняйте самобытный багаж знаний о бытовой технике новыми ценными сведениями!
Представлена исчерпывающая данные обо всех видах техники: как мелкой, так и крупной, ни дать ни взять бюджетной, так и дорогостоящей, как отечественной, так и зарубежной. Читайте полезные статьи и пополняйте самобытный багаж знаний о бытовой технике новыми ценными сведениями!
Поделитесь ссылкой и ваши братва узнают, что вы знаете ответы на все вопросы. Хвала ツ
Устройство ударной дрели.
Фото-1.Устройство ударной дрели
Устройство ударной дрели,главным образом состоит из корпуса дрели,электродвигателя,щеткодержателей с щетками,редуктора, подшипников,вентилирующей крыльчатки,прижимного патрона,кнопки включения и выключения электродвигателя со встроенным регулятором оборотов и реверса.На фото-1 обозначены следующие позиции:
1.-конденсатор, 2-кнопка включения и выключения электродвигателя, 3-регулятор оборотов двигателя,4-переключатель реверса,5-устройство щеткодержателей с щетками,6-подшипники,7-колектор ротора (якоря),8-обмотка статора электродвигателя,9-крыльчатка встроенного вентилятора,служащая для охлаждения электродвигателя,10-металлический корпус редуктора,11-редуктор,12-возвратная пружина,13-прижимной патрон,14-корпус электрической дрели.
Для того чтобы просверлить в камне или бетоне отверстие,необходимы не только вращательные движения сверла но и поступательные,то есть ударные. Бетон или камень от частых ударов крошится,а сверло продвигается все глубже и глубже в материале,достигая заданной глубины. Принцип работы ударного механизма основан на совершение поступательного и вращательного движения одновременно. Для того, чтобы понять принцип работы ударной дрели,более детально рассмотрим конструкцию редуктора.
Ударный механизм дрели
Фото-2.Конструкция редуктора ударной дрели.
Конструкция редуктора ударной дрели главным образом состоит из большой шестеренки и храповиков (волнистых шайб).При нажатии на кнопку включения, электродвигатель начинает вращаться,приводя в движении шпиндель.От шпинделя двигателя вращательные движения передаются далее на большую шестеренку редуктора к которому жестко прикреплен храповик.
Волнистая поверхность храповика большой шестеренки скользит по волнистой поверхности второго храповика,жестко закрепленного в корпус редуктора,совершая тем самым ударные действия.На фото-2,обозначены следующие позиции:
1-Большая шестеренка редуктора,
2-Храповики,
3-Шпиндель электродвигателя,
4-Подшипник.
Фото-3.Устройство корпуса редуктора.
Как видно, храповик жестко прикреплен в металлический корпус редуктора.На фото-3, обозначены следующие позиции:
1-Храповик
2-Корпус редуктора
3-Шпиндель двигателя.
Фото-4.Устройство большой шестеренки редуктора
Второй храповик жестко прикреплен к большой шестеренки редуктора.Для увеличения продолжительности жизни храповиков,волнистую поверхность необходимо смазать смазкой,типа литол.На фото-4 обозначены следующие позиции:
1-храповик,2-большая шестеренка.
На мой взгляд, ударная дрель это имитация легкого перфоратора,мощностью 700-750 Вт.Почти все перфораторы такой мощности обладают переключателем сверления отверстий без включения ударного механизма.Другими словами,такой перфоратор можно использовать и как простую дрель и как перфоратор,с более совершенным ударным механизмом.Кроме этого, вес такого перфоратора не на много отличается от веса ударной дрели.Может быть,вам лучше обратить свое внимание на покупку такого перфоратора?
РЕКОМЕНДУЕМ выполнить перепост статьи в соцсетях!
Электрические неисправности
Первая и наиболее явная поломка – это когда не работает электродвигатель при включении. Как проверить, действительно ли это барахлит двигатель? Вы можете легко повернуть патрон, а дрель не работает – первый признак. Вы не можете отрегулировать скорость – второй. Дрель искрит, есть посторонние шумы или временные перебои при ее работе – это третий признак, что с двигателем что-то не так.
Замена контактных щеток
Чаще всего «что-то не так» — это износ контактных щеток. Когда они стачиваются больше, чем на сорок процентов, то возникает перебой и летят искры. Если же износ еще больше, то двигатель просто перестанет работать.
Но перед их заменой, конечно, следует проверить, какая составляющая является причиной поломки. Для этого следует использовать тестер, которым проверяется питающий кабель
Также важно проверить исправность кнопки пуска и конденсатора. Кроме того, важно осмотреть обмотки электродвигателя на предмет целостности
Итак, мы все осмотрели и пришли к выводу – это все-таки щетки виноваты в неисправности. В этом случае нужно провести их замену. Очень важно, чтобы новые щетки были точно такого же размера, формы и модели, что и предыдущие.

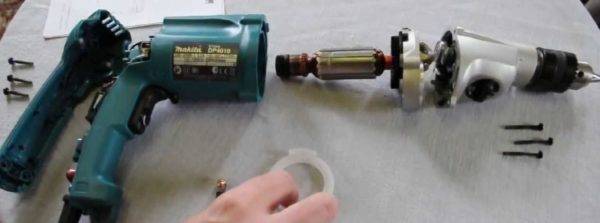

Чаще всего в дрели подобраться к щеткам несложно, хотя есть и такие модели, в которых вам придется разобрать корпус полностью.
После того как вы достали старые щетки, нужно произвести замену на новые. Для этого их следует закрепить так, чтобы они хорошо держались в щеткодержателе, а также закрепить плотно провод, подводящий питание. Перед сборкой корпуса нужно убедиться, что щетки и коллектор якоря находятся в контакте, а также в том, что пружина действует исправно.
Неисправность электродвигателя
Еще один популярный вид поломки – это неисправность собственно электродвигателя. Чаще всего возникает из-за того, что повреждаются статор или якорь в части обмотки. Причиной поломки может быть, как заводской брак, так и неправильное использование дрели, к которому относится слишком долгое время непрерывной работы, сверхнагрузки на дрель.
Пробои обмотки чаще всего видно невооруженным глазом. Если же визуально вы определить место пробоя не можете, можно использовать для этих целей тестер или . При этом обмотка может быть повреждена тремя способами, может замкнуть, случиться пробой или просто оборваться провод. Если повреждение касается якоря или статора, то не стоит производить их ремонт своими силами.
Если требуется заменить какой-то элемент двигателя, то для этого нужно аккуратно разобрать корпус, важно правильно отсоединить контакты щеток и провод питания. После этого сам двигатель достается и производится замена сломанной детали
Проверка элементов электрической части
Еще один популярный вид поломки – это неисправная работа кнопки-выключателя, обыкновенно отвечающей и за регулирование скорости вращения. На первом этапе проводится проверка, есть напряжение. В случае его отсутствия кнопка снимается и осматривается на предмет, не залипли ли или не подгорели ли контакты.
Проводится протирка и зачистка контактов и их повторное подключение. Если же нарушен контакт с питающим проводом, то проводится припаивание провода. Если после этих манипуляций кнопка не работает, ее придется сменить на новую.
Аналогичным же образом проверяется реверс вращения, если там возникает неисправность. Дополнительно проводится проверка проводов, соединяющих его с щетками и статором.
Устройство инструмента и его механизм
Функциональное назначение перфоратора определяется его внутренним устройством.
Усиленный ударно-вращательный механизм инструмента – это так называемый «качающийся подшипник» или же «кривошипный шатун», которые вращаясь от двигателя, передают колебания в пневматические поршни (или поршень), после чего нагнетаемый в поршнях воздух с ударом толкают боек с насадкой.
Сила удара в 17-20 килоджоулей и параллельное вращение буйка за счет передаточной шестерни обеспечивает вхождение зубила или бура в материал высокой плотности. Оно необходимо для пробивания сквозных дыр или штрабления отверстий под электропроводку или сантехнические трубы.
Видео про устройство перфоратора и ударного механизма:
Неисправности электрической части
Принцип работы регулятора основан на изменении момента фазы включения симистора замыкания цепи относительно перехода сетевого напряжения через ноль начала положительной или отрицательной полуволны питающего напряжения.
Поэтому с одновременным нажатием на кнопку делается прозвонка всех клемм. Несмотря на то, что процесс этот является достаточно сложным, вы можете всю работу провести своими руками, соблюдая некоторые важные правила. При этом подсчет мощности — достаточно простое занятие.
Статор меняют так: Сначала осторожно разбираем корпус устройства; Снимаем провода и все внутренние детали; После выяснения причин поломки меняем запчасть на новую, корпус снова закрываем. На этом устройстве может быть схема, показывающая, какие провода соединяются внутри
Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части
На этом устройстве может быть схема, показывающая, какие провода соединяются внутри. Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части.
Статья по теме: Энергоаудит зданий
Навигация по записям
Кнопка пуска двигателя электродрели Как обидно когда в самый неподходящий момент ломается что то. Также на самом корпусе может быть нарисована схема, по которой тоже можно сориентироваться. Ремонтировать его не имеет смысла, поэтому проще заменить кнопку целиком. Целостность кабеля проверяется тестером или цепью из лампочки с батарейкой.
Электрическая схема дрели предельно проста, главное запоминать порядок присоединения проводов. Электрическая дрель: схема аппарата Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса.
Как отсоединить старую кнопку?
Сетевой провод Если дрель не включается вовсе, или питание пропадает при изменении положения инструмента — это контактная проблема. Зажимая двумя пальцами внутреннюю обойму, нужно прокрутить внешнюю обойму. Затем кнопка опять собирается и проверяется на наличие контакта, если ничего не изменилось, то кнопка с регулятором должна быть заменена. Такова схема подключения. Обычно они имеют такое же положение на статоре, как на рисунке.
В данном случае вам понадобится специальная схема подключения кнопки дрели. Последних там содержится в количестве двух, а их расположение — друг напротив друга. При этом подсчет мощности — достаточно простое занятие. Первый упомянутый элемент имеет в основе электротехническую сталь, которой свойственно качество превосходной магнитной проницаемости. Итак, статья Алексея Сидоркина: Думаю, у каждого человека в жизни происходило не одно событие или случай, которому он никак не смог найти подходящее объяснение, оставаясь секретом на долгое время.
Регулируем обороты двигателя стиральной машины Вариант 1 Кнопка дрели
Схема подключения кнопки дрели
Ремонт электрической дрели может быть осуществлен своими силами. Для этого требуется знать определенные виды поломок и способы восстановления агрегатов. Особого внимания требует схема подключения кнопки электродрели.
Также следует рассмотреть и связанные с ее работой неисправности. Если знать тонкости работы своего инструмента, его легко будет починить в любое время.
Перед ремонтом следует узнать, какая схема подключения кнопки дрели используется в конкретной модели.
Схема подключения
Для проверки работоспособности инструмента использовать только тестер недостаточно. Основная часть кнопок прибора оснащается механизмом плавного контроля скорости. Именно поэтому тестер может выдать некорректные значения. В этом случае следует ознакомиться с конкретной схемой подсоединения кнопки.
Нередко в электрических дрелях к клемме идет только 1 провод. За счет этого при замыкании контакта кнопкой осуществляется прозвонка клемм. В данном случае мигание лампочки означает,что с кнопкой все в порядке. В случае с неисправным механизмом тестер реагировать не будет.
При выполнении замены кнопки следует учитывать, что схема может иметь довольно простое устройство, а может быть выполнена с реверсом.
За счет этого каждый процесс, связанный с заменой кнопки инструмента, должен выполняться в соответствии со схемой. Ничего нельзя добавлять. К примеру, размер новой детали должен быть подходящим.
Дрели с реверсом придется проверять на неисправность немного дольше, чем простые модели.
Подключение кнопки
Несмотря на сложность процесса по замене кнопки ее можно выполнить своими руками
При этом важно соблюдать определенные правила. К примеру, необходимо помнить, что неаккуратное открытие корпуса часто влечет за собой выпадение некоторых деталей
Если этого не избежать, сборка устройства окажется достаточно сложной.
Чтобы открыть дрель, необходимо очень плавно поднять крышку, а затем отметить точки расположения различных элементов устройства на бумаге. Ремонт кнопки осуществляется следующим образом:
- Сначала необходимо подцепить фиксаторы кожуха, и стянуть их.
- Каждая клемма, на которой имеется нагар или ржавчина, должна быть очищена. Для этой цели используют наждачную бумагу или спирт.
- После этого необходимо заново собрать инструмент таким образом, чтобы все элементы устройства остались на своем месте. Затем нужно проверить работоспособность дрели.
- Нередко причиной поломки становится истирание рабочей поверхности под реостатом. Лучше им не заниматься – проще приобрести новый. Такая деталь отличается высокой сложностью.
Многие владельцы электрических дрелей с реверсом интересуются, где можно найти такую схему. Прежде всего, ее следует поискать в инструкции к инструменту. Однако если таких данных нет, придется спросить совета у профессионала или скачать руководство в интернете. Инструкции ко многим дрелям находятся на сайте производителя.
Проверка электродвигателя
Поломка статора или якоря дрели может случиться по разным причинам. Скорее всего, к этому привело несоблюдение правил эксплуатации прибора. К примеру, во многих случаях инструмент попросту перегружается, работая без перерывов. В таком случае двигатель изнашивается намного быстрее.
Вторая причина обычно заключается в низком качестве обмоточного провода, которые нередко используют в бюджетных изделиях. Дешевые дрели ломаются намного чаще более дорогих. Ремонт осуществляется в этом случае при помощи специальных инструментов.
Как видно, ремонт дрели при наличии точной схемы устройства можно выполнить своими руками. Такая работа не займет много времени, если выполнять ее аккуратно.
Механические поломки
Еще одна из частых причин поломки является неисправность в редукторе или подшипниках. Проявляется она чаще всего таким образом, что у вашей дрели заклинивает патрон или раздается при работе скрежет, хотя слышно, что двигатель работает. В этом случае проводится замена подшипников (чаще всего выходит из строя опорный подшипник). Для решения о замене достаточно визуального осмотра на предмет целостности шестеренок по всему диаметру.
Проверка подшипников проводится при проворачивании вала. Если вал движется с трудом, то для устранения неисправности может быть вполне достаточно обычной смазки. Если и после этого подшипник вращается с трудом, проводится его замена.
Случается и такое, что неисправен патрон. В этом случае вы не можете извлечь сверло. Наиболее частая причина этого в том, что из-за попадания пыли и стружки металла изнашивается зубчатое соединение. Тут уже ничего сделать нельзя, следует заменить патрон.
Устройство дрели
Вне зависимости от производителя и дополнительных опций, электродрель состоит из типового набора компонентов:
- Сетевой кабель. Несмотря на элементарность этого узла, 50% так называемых неисправностей связаны именно с ним. Питающий провод банально переламывается. Типичные места обрыва – точка входа в рукоятку и пайка контактов пусковой кнопки (особенно если корпус выключателя имеет посадочный люфт и смещается при нажатии клавиши)
- Конденсатор, подавляющий искровые помехи
- Пусковая кнопка. Слабое место – после проверки кабеля тестируем этот элемент
- Внешняя обмотка (статор) двигателя
- Опорный подшипник ротора двигателя
- Щеточные узлы – держатели и собственно токосъемные щетки
- Контактный коллектор ротора двигателя. Чистота его контактов – залог равномерного вращения
- Корпус дрели
- Вентилятор охлаждения двигателя
- Переключатель режимов работы. В зависимости от модели – реверс редуктора или подключение ударного механизма дрели-перфоратора. Привод механический, либо контактный
- Корпус редуктора. Присутствует на каждой модели, напрямую патрон на ось ротора не крепится
- Шестерни редуктора. При попадании большого количества пыли, смазка теряет свойства. Редуктор быстро изнвшмвается и требует замены
- Подшипники патрона. Несут большую нагрузку, нуждаются в обслуживании
- Ось патрона. В дрелях-перфораторах оснащена возвратной пружиной
- Патрон дрели. Цанговый механизм может быть быстрозажимной, или выполнен «под ключ».
Ремонт дрели своими руками начинается с проверки работоспособности всех компонентов.
Важно! Принцип любой проверки – от простого к сложному. Сначала проверяются провода, контакты и крепления
Затем тестируем блочные элементы.
До полной разборки инструмента обычно не доходит. Но надо быть готовым и к такому повороту.
