Самостоятельный ремонт электродрели

Ремонт дрели своими руками — «продлеваем жизнь» инструменту на пару лет

Ремонт дрели Интерскол, как и других марок, и не стоит делать самому, если вы не уверены в своих силах. Но  некоторые поломки можно исправить и самому. В данной статье мы расскажем о всевозможных проблемах, которые могут встречаться при работе с данным инструментом, и о способах их решения.

Ремонт дрели своими руками — знакомимся с возможными неисправностями

На видео проводится замена кнопки в неисправной дрели

Если дрель по каким-то причинам перестала работать, важно провести ее диагностику и определить неисправность. Первым делом проверьте напряжение в розетке и провод. Возможно, нет электропитания

Для этого достаточно включить другой аппарат, например, утюг или фен

Возможно, нет электропитания. Для этого достаточно включить другой аппарат, например, утюг или фен.

В том случае, если производится ремонт аккумуляторных дрелей, то аккумуляторы проверяются с помощью тестеров. Рабочее напряжение в итоге должно иметь то же значение, что и на корпусе аппарата (18, 12В и т.д.). Если оно меньше, то аккумуляторы меняются на новые. Если с электропитанием все в порядке и аккумулятор работает, то неисправности стоит искать в самом аппарате.

Сегодня, при работе с дрелью, частыми поломками являются:

  • Износ подшипников и щеток;
  • не исправность двигателя;
  • поломка кнопки (реверса или регулятора оборотов).

Ремонт кнопки дрели — починить или купить новую?

наглядно демонстрирует внутреннее строение шурупаверта

При принятии решения о самостоятельном ремонте кнопки помните, что можно делать это только при наличии подобного опыта. Во время разбора аппарата многие мельчайшие пружинки и детали просто начнут выпрыгивать из ваших рук и не факт, что вам потом удастся поместить их на место.

Проще купить новый переключатель. Но если вы все же решили ремонтировать кнопку, то ее неисправность может крыться в регуляторе оборотов или реверсе. Проверяется это следующим образом. На выходных клеммах обычно нет напряжения, а на входных, наоборот, есть.

Если это так, то означает, что в неисправности  виновата схема регулятора оборотов или что-то с контактами.

Причем при покупке новой важно учесть, чтобы она была рассчитана на мощность инструмента. Бывает и такое, что реверс размещен не в корпусе кнопки. Потому могут быть неисправны перекидные контакты

Потому могут быть неисправны перекидные контакты.

Чистят реверс точно по такому же принципу при помощи спирта или наждачной бумаги.

Проверка электродвигателя и несколько причин его поломки

Причин поломки элементов двигателя (статора или якоря) может быть несколько. Первая — неправильное использование аппарата. Так, многие потребители перегружают инструмент, не делают перерывов в работе. Тем самым двигатель просто не успевает остынуть.

Вторая причина — плохой моточный провод. В дешевых аппаратах часто используют низкокачественный провод. Именно поэтому такие дрели чаще ломаются. В дорогих и проверенных марках, наоборот. Ремонт в данном случае производится только с помощью специальных инструментов.

Лучше, если работой будут заниматься опытные мастера.

https://www.youtube.com/watch?v=wzv2KR-vYBc

Но если вы решили все сделать своими руками, то у вас возникнет вопрос — как отремонтировать дрель в данном случае? Как мы знаем, чаще всего выходят из строя якорь или статор. Проверить якорь можно по нескольким признакам.

Дрель начинает искрить. Если таковых признаков нет, то можно воспользоваться мегомметром и омметром. Статор меняется следующим образом. Корпус разбирается, снимаются провода, шестерни, щетки. Двигатель вынимается наружу.

Затем в нем меняют неисправную деталь.

Замена щеток — в два счета!

И последнее, о чем расскажем, это о смене щеток двигателя. Так как данная неисправность является наиболее популярной. Итак, спросите вы — как починить дрель, если износились щетки? Сделать это достаточно просто.

Для этого нужно разобрать корпус, извлечь щеткодержатели и аккуратно сменить щетки. Бывают такие модели дрелей, где разбирать корпус не нужно. Необходимо лишь из установочных окошек выкрутить заглушки и сменить щетки. Купить их можно в специализированных магазинах.

Да и в комплекте к аппарату, порой, прилагается несколько пар.

И помните, не нужно дожидаться, когда щетки износятся полностью. Допускать этого не стоит. Поскольку есть риск того, что между пластинами коллектора и щетиной образуется зазор.

Появится два признака: «дергание» инструмента в ходе работы и небольшое искрообразование.

Как заменить щетки: работа за пару минут

Но дрель может не работать и из-за банальных неисправностей – например, из-за щеток внутри двигателя. А значит, без ремонта щеток здесь не обойтись, при этом работа эта достаточно простая – вам даже не нужно обладать специальными знаниями и инструментами. Для этого разбираем устройство, извлекаем из него щеткодержатели и меняем детали, которые поломаны. К слову, существуют модели, корпус которых можно не разбирать – в них нужно просто удалить специальные заглушки через установочное окошко, после чего сменяем щетки.

Приобрести эти детали можно в любом строительном магазине, есть также и некоторые модели, которые продаются вместе с комплектом дополнительных щеток

Важно, чтобы вы не дожидались полного износа щеток – проверяйте их время от времени. А все за счет того, что возникает риск образования зазора между щетиной и коллектором

В итоге эта деталь начнет перегреваться и со временем отпадет – значит, вам придется менять целый якорь, что выйдет значительно дороже и сложнее, и не факт, что вы сможете самостоятельно решить этот вопрос.

Как видите, существуют разнообразные поломки, многие из которых будут подвластны вам, другие будут посильны только специалистам в сервисных центрах. И чтобы снизить риск таких поломок, нужно заботиться о своем инструменте, чистить его после работы, проверять состояние деталей и щеток, чтобы вовремя заменить их на новые. Однако если видите, что сами справиться не сможете – несите устройство в мастерскую.

Насадки: экономия сил и средств

Если составить рейтинг электроинструментов, для которых производители выпускают дополнительные насадки и приспособления, электродрель в нём лидер. Инструмент для сверления превращается в многофункциональную машину для ремонтных работ. Она пилит, режет, фрезерует, шлифует и ещё много чего делает. По производительности не заменит полноценно каждый инструмент, но краткосрочные задания домашнего мастера решает.

Для работы хвостовик насадки зажимают в патроне дрели, как простое сверло, и ставят режим сверления.

Шлифовка и полировка

Для шлифовки применяют насадку под круги на липучках, куда крепят абразивные кружки разной зернистости. Чашечными или дисковыми шлифуют металл, дерево. В труднодоступных местах пользуются веерной насадкой.

Насадка напильник — это штырь, который одним концом крепится в патроне. На другом имеет напайку в виде конуса, пули или шарика. Их называют шарошками. Насадкой растачивают и шлифуют отверстия. Для грубой шлифовки, удаления заусенцев применяют насадки рашпили.

Дрель становится электроточилом со специальными насадками. Регулируется угол заточки, наточить можно что угодно: свёрла, стамески, дисковые полотна.

Полировочные насадки: мягкие войлочные, специальные для автомобиля, полировки торцов кожи и другие. Для работы с вращением в любую сторону выбирают скорость 1000 оборотов.

Насадка ножницы на дрель «Сверчок»

С такой насадкой дрель становится высечными ножницами по тонколистовому металлу, профнастилу и пластику. Хвостовик крепится в патроне дрели. Имеет две режущие головки, которые выставляют под нужным градусом. При частоте вращения 3000 оборотов даёт рез без заусенцев. Можно резко менять направление реза для изготовления фигурных частей.

Насадки, с которыми легче

Угловая. Работает в труднодоступных местах как дрель и как отвёртка.

Фрезы для гипсокартона. Применяют при монтаже розеток, распределительных коробок.

Гибкий вал. Одной стороной крепится в патроне дрели, патрон для сверла имеет на другом конце. Сверлит там, где дрель без такой насадки не справится.

Виды неисправностей электрической и механической частей дрели

Наиболее распространенными проблемами с электрической составляющей являются случаи, когда дрель искрит на щетках вследствие их значительного стачивания или износа. Прибор с сильно износившимися щетками не включится вообще. Признак проблем с двигателем – отсутствие знаков его включения (звук, вибрация и прочее). У дрели с регулировкой оборотов могут перестать функционировать реверс и управление скоростью.

Механические неисправности – поломка подшипника или редукторного механизма, выход вала из строя. Проявляются они гудением, периодическими остановками прибора, замедленным вращением. Иногда возникают проблемы с патроном: трудности при отсоединении сверла, выкручивания патрончика относительно вала.

Ремонт дрели своими руками – типовые электрические неисправности

Для получения доступа внутрь, необходимо снять половинку корпуса. Верхней считается та часть, со стороны которой расположены головки крепежных винтов. На нижней части останутся закрепленные механизмы и электропроводка.

Электрическая схема дрели проста, и не требует отдельного рассмотрения.

Исключение составляют варианты с электронным переключателем реверса и регулятором оборотов. Эти узлы выполнены в виде отдельных модулей, и меняются целиком. Поэтому с точки зрения ремонта их можно рассматривать как единую деталь.

Сетевой провод

Если дрель не включается вовсе, или питание пропадает при изменении положения инструмента – это контактная проблема. Возможно, внутри резиновой оболочки оборвался один из проводов. Целостность кабеля проверяется тестером или цепью из лампочки с батарейкой.

Обратите внимание
Проверять провод методом подергивания при включенной дрели недопустимо! Может произойти короткое замыкание. Все операции проводятся при отключенном питании.

А после подсоединения тестера, как раз необходимо подергать и посгибать провод для поиска скрытого обрыва

После локализации повреждения, часть кабеля обрезается, заново разделываются контакты, и производится подключение

А после подсоединения тестера, как раз необходимо подергать и посгибать провод для поиска скрытого обрыва. После локализации повреждения, часть кабеля обрезается, заново разделываются контакты, и производится подключение.

Если обрыв произошел в середине провода – его следует заменить. Можно восстановить место обрыва с помощью пайки, обеспечив надежную изоляцию места ремонта.

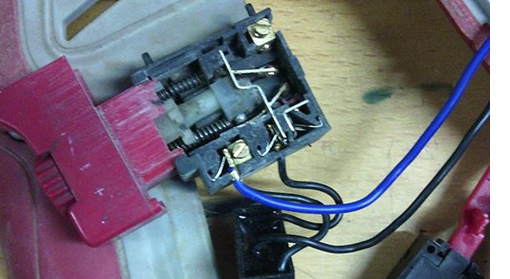

Ремонт кнопки дрели

При всей простоте конструкции – неисправная кнопка может механически препятствовать включению. Клавиша перемещается в колодце, и с помощью пальца-толкателя замыкает контактную группу выключателя.

Этот узел забивается пылью при проведении работ. В какой-то момент перемещение клавиши может быть заблокировано, и контакты не будут замыкаться. Блок можно продуть сжатым воздухом, или разобрать и вычистить кистью.

Важно! Не следует смазывать этот узел, поскольку вместе с пылью образуется абразивная паста, которая быстро выведет из строя весь выключатель.

Если это не помогло – производим ремонт выключателя дрели. Для доступа к контактам снимите боковую стенку узла. Это можно сделать с помощью тонкой плоской отвертки.

В первую очередь проверьте целостность контактных групп – возможно один из контактов отломится от клеммы. Осмотрите накладку контакта – она может стереться или обуглиться. При необходимости зачистите ее, намотав на жало отвертки мелкую наждачную бумагу.

Щеточный узел

Питание на ротор электродвигателя подается с помощью токосъемных щеток. Они выполнены из графитовых составов, и устойчивы к истиранию. Тем не менее, у всего есть свой ресурс.

При критическом износе (определяется визуально), щетки перестают выполнять свою задачу и подлежат замене. Это несложная и стандартная процедура под силу даже домохозяйке.

Если износ небольшой, но в дрели искрят щетки электродвигателя – проверьте состояние коллектора ротора.

Для обслуживания ротора двигателя, его необходимо аккуратно извлечь из статора.

Если контакты обуглены или загрязнены окалиной – прочистите их наждачной бумагой по ходу вращения двигателя. Причиной обгорания может быть загрязнение мелкой пылью или длительная работа не предельных нагрузках.

Прозвоните сопротивление между соседними ламелями. Оно должно быть одинаковым.

Затем следует проверить обмотки на предмет электрического замыкания с корпусом магнитопровода.

При наличии проводимости – следует перемотать неисправную обмотку. То же самое относится к обрыву проводки. Перемотку можно заказать в профильном сервисе или осуществить самостоятельно.

Для этого не обязательно иметь схему двигателя (хотя это не проблема). Достаточно посчитать количество витков обмотки и замерять диаметр проволоки.

Ремонт статора

При перегреве может расплавиться лак, изолирующий витки основной обмотки, и произойдет межвитковое замыкание. Обмотка перегорит, и двигатель перестанет работать. Проверка, как в предыдущем описании. Прозваниваем обмотки (их может быть две или три), при необходимости перематываем.

Разборка электродрели

Для того чтобы найти неисправность и отремонтировать устройство, часто приходится разбирать инструмент. Так как все устройства внешне похожи, то их разборку можно представить в следующем виде:

  1. По периметру устройства выкручиваются винты, для этого понадобится воспользоваться крестовой отвёрткой.
  2. Выкрутив шурупы, половинки корпуса разъединяют.
  3. Из пазов аккуратно извлекаются кнопка включения и реверс.
  4. С одной половины извлекается редуктор. Для того чтобы его вынуть, понадобится провернуть его в посадочном месте.
  5. Сборка происходит в обратном порядке. При ней необходимо следить, чтобы все снятые элементы и провода располагались в специально выполненных для них углублениях.

Чтобы провести смазку механических частей, потребуется разобрать редуктор. Для этого снимается защитный кожух, после чего выкручиваются шурупы и удаляется верхняя крышка. В качестве смазки используют вязкие материалы, такие как Агринол. Следует отметить, что ремонт электроинструмента своими руками при повреждении редуктора практически невозможен, так как отдельно замену изношенным шестерёнкам трудно приобрести.

При ремонте часто приходится сталкиваться с необходимостью разбора патрона. Он представляет собой быстрозажимную конструкцию. Закрепляется c помощью резьбового соединения или конусом Морзе. При первом способе понадобится с помощью шестигранного ключа открутить крепление, а затем, установив ключ в патрон, плотно его зажать. Сам патрон откручивается вращением ключа. Извлечение крепления с применением конуса Морзе происходит аккуратными ударами в торец патрона.

Схема расположения деталей

Если вы знаете устройство дрели и принцип работы инструмента, то самостоятельный ремонт изделия вас не затруднит.

Независимо от модели или производителя, все эти электрические инструменты состоят из типового набора основных компонентов.

  1. Сетевой кабель. Многие из пользователей не обращают на шнур подсоединения инструмента к сети должного внимания, а ведь по статистикие 50% неисправностей электрических изделий происходят из-за него. Шнур легко ломается во время эксплуатации, его частые места обрыва — это вход в рукоятку устройства и место пайки контактов на пусковой кнопке. Дефект часто случается из-за подвижности всего блока кнопки.
  2. Конденсатор. Эта небольшая деталь прямоугольной формы расположена в рукояти дрели и предназначена для подавления возникающих помех от искрения.
  3. Пусковая кнопка. Одно из самых слабых мест — при возникновении проблем в электрической части изделия тестируется сразу после кабеля.
  4. Статор электрического двигателя. При коротком замыкании у него может произойти пробой обмотки — весьма неприятный случай, надо перематывать всю обмотку. Внутри находится ротор или якорь.
  5. Опорный подшипник.
  6. Узлы расположения щеток электродвигателя. Щетки делаются из прочного графита и стираются от долгой эксплуатации, они могут быть виновны в неисправности электрической части изделия — при работе в нормальном режиме каждая из них искрит. Частые неполадки — пыж из пыли между телом щетки и ротором.
  7. Коллектор. Если его контакты чистые, то вращение ротора плавное.
  8. Корпус изделия.
  9. Вентилятор. Он предназначен для постоянного охлаждения электрического двигателя дрели.
  10. Переключатель режимов.
  11. Редуктор. Всегда присутствует в любой модели, т. к. патрон напрямую не одевается на ось ротора.
  12. Самая крупная шестеренка редуктора. Частые неисправности: попадание в смазку пыли и инородных частиц, из-за этого она теряет свои свойства, а редуктор быстро изнашивается и требуется его замена.
  13. Два подшипника патрона. Именно на них приходится самая большая нагрузка, поэтому они нуждаются в периодическом осмотре и техническом обслуживании — снятие, промывка, замена смазки.
  14. Ось, на которой крепится патрон. В моделях дрели-перфоратора у нее есть возвратная пружина.
  15. Патрон изделия. Его цанговый механизм для зажатия сверла или различных насадок может быть быстрозажимного вида или зажиматься специальным ключом.

Любой ремонт дрели своими руками необходимо начинать с визуального осмотра всех деталей. Принцип здесь действует простой — от простого к сложному, т. е. сначала проверяем шнур, проводку, контакты, разные крепления, потом начинаем тестировать блоки и двигатель. До полной разборки изделия не всегда доходит, но практически к такому развитию событий надо быть готовым. Как разобрать конкретную модель, поможет инструкция по эксплуатации.

Механические повреждения

Почему устройство по-прежнему не функционирует, если вы все проверили и исключили поломки в электрической схеме дрели? Ответ может быть только один — нерабочее состояние изделия возникло из-за наличия механических неисправностей.

  1. Не работают подшипники. В смазку попадает пыль из-за прорыва сальника, поэтому они быстро изнашиваются и могут в какой-то момент заклинить. Устранить легко: подшипник промываем в керосине, меняем сальники, набиваем новую смазку, лучше специального состава для изделий с высокими оборотами вращения.
  2. Сломан редуктор — весьма серьезная поломка, нужны запасные шестерни, или придется заменить весь модуль. Устанавливать надо только этой же модели. Если дрель распространенной модификации, то в магазинах купить запасные части на нее не проблема.
  3. Еще одной из самых сложных неисправностей специалисты считают поломку деталей патрона.

Мы постарались рассказать обо всех отказах, встречающихся во время эксплуатации электродрелей. Помните, что самостоятельный ремонт всегда обходится намного дешевле покупки нового изделия.

Схема подключения кнопки дрели – как исправить проблему?

К сожалению, чтобы проверить работоспособность инструмента, вам будет недостаточно тестера, что связано с тем, что большая часть кнопок устройства оснащены плавной регулировкой скорости, а потому обычный тестер может дать вам некорректные данные. В данном случае вам понадобится специальная схема подключения кнопки дрели. Часто в инструментах один провод соединен с клеммой, а потому одновременное нажатие на кнопку приводит к прозвону клемм. В том случае, если лампочка загорелась, с кнопкой все хорошо, а вот если вы замечаете неисправность – пришло время заменять кнопку.

Осуществляя замену, учитывайте, что схема может быть как простой, так и с реверсом. За счет этого проводить все работы по замене кнопки нужно исключительно по схеме, ничего не добавляя «от себя». Так, деталь должна подходить по размеру и соответствовать мощности инструмента. При этом подсчет мощности – достаточно простое занятие. Используем формулу P=U*I (с учетом, что мощность дрели равна 650 Вт), I = 2.94 А (650/220), а значит, и кнопка должна быть на 2.95 А.

Неполадки в электрической сети

Перед тем, как разобрать дрель, следует убедиться, что она отключена от сети. Любую разборку начинают с удаления крепежа. Затем откручиваем винты и саморезы, снимаем верхнюю часть изделия — в нижней части остаются все компоненты. Электрическая схема дрели довольна простая — здесь нет нужды отдельно описывать все элементы, все и так интуитивно понятно.

Естественно, что у моделей с электронными регулировками она гораздо сложнее, но и отремонтировать дрель с такими узлами самостоятельно вряд ли получится, лучше доверить это специалистам с сервисного центра.

Шнур подключения

Когда пропадает питание, стоит только изменить положение изделия — причина кроется в кабеле, скорее всего, переломился один из проводов. Надо отключить дрель от сети и проверить с помощью кабель мультиметра. Можно использовать простейший вариант — лампочка и батарейка в одной цепи.

После проверки можно сгибать его как угодно, чтобы найти место обрыва, затем часть кабеля обрезается, производится зачистка проводов и создание новых контактов для подключения. Когда обрыв произошел посредине кабеля, то его надо полностью менять на новый. Правда, экономные пользователи предпочитают соединять оборванные провода методом пайки с последующей надежной изоляцией места ремонта, но к такому проводу уже нет полного доверия.

Кнопка включения

Эта деталь имеет весьма простую конструкцию, но при возникновении неполадок будет препятствовать включению дрели. Работа ее простая: клавиша скользит в специальном блоке, и пальцем-толкателем замыкает контакты. От долгой эксплуатации внутрь блока набивается пыль, которая препятствует перемещению кнопки и блокирует ее, не давая замкнуть цепь контактов. Устраняется дефект просто — вскрыть и удалить пыль при помощи кисточки.

Щетки ротора

Не все пользователи знают, что питание от сети на ротор передается с помощью щеток, сделанных из графита — при нормальной работе между ними и ротором происходит постоянное искрение. Бывают случаи, когда между якорем и щеткой набился пыж из пыли, а так как пыль является диэлектриком, то дрель работать не будет, пока мы не удалим пыль и не восстановим контакт.

При работе щетки постепенно уменьшаются, потому что стирается их нижняя часть. Периодически их необходимо осматривать и менять — это сделать несложно, только надо иметь в запасе новый комплект.

Когда вы заметили сильное искрение в районе щеток, а меняли их недавно, то происходить такое может из-за неполадок в роторе или его коллекторе.

Проверяем ротор

Для тщательной проверки аккуратно извлекают ротор из статора. Контакты могут быть обуглены или иметь окалину — надо прочистить их наждачкой строго по ходу вращения. Причиной появления окалины может быть длительная работа на предельных оборотах. Как проверить ротор на исправность? Прозвоните мультиметром соседние ламели — их сопротивление должно быть идентичным.

Не забудьте проверить обмотку — было ли замыкание с корпусом магнитопровода. В случае обнаружения пробоя, неисправную обмотку перематывают самостоятельно или относят в центр обслуживания.

Статор дрели

Визуальный осмотр необходимо делать периодически: при перегреве, когда изделие работало с максимальными нагрузками, мог расплавиться защитный лак и произойти межвитковое замыкание. Обмотка в этом случае перегорит, и электродвигатель к дальнейшей эксплуатации непригоден. Проверка делается аналогично, как и в случае с ротором — проверяем при помощи мультиметра обмотки. При обнаружении пробоя обмотка статора подлежит перемотке.

Снимаем патроны при различных их соединениях + (Видео)

Чтобы снять патрон, который закреплен резьбовым соединением на инструменте, необходимо выполнить следующие действия:

1) Внутри патрона имеется винт, располагающийся посередине устройства. Этот винт имеет левую резьбу.

2) Для выкручивания винта потребуется воспользоваться отверткой с крестообразным наконечником.

3) Отвинчивать его необходимо в сторону хода часовой стрелки, то есть в левую.

4) После откручивания винта, которого на некоторых моделях дрелей может и не быть, необходимо провести вывинчивание агрегата, служащего для фиксации рабочего элемента. Отвинчивание осуществляется при вращении агрегата в правую сторону.

Чтобы снимать патрон было удобно, дрель рекомендуется зажимать в тиски. Если не получается провести отвинчивание вручную, то можно воспользоваться трубным ключом или молотком, выполняя процедуры, описанные в разделе о снятии заклинившего сверла.

Такие популярные производители электроинструмента, как «Интерскол» и «Макита» имеют аналогичную конструкцию закрепления патронов на дрелях и шуруповертах. Поэтому все, что понадобится для того, чтобы раскрутить патрон — это определить тип соединения и после этого использовать тот или иной способ, как снять патрон.


Дрель «Makita» с быстрозажимным патроном и резьбовым соединением

Для снятия патрона с конусным соединением зачастую проблем не возникает вовсе. Наиболее простейшим способом является возможность проведения работ, используя молоток. С его помощью осуществляется выбивание конструктивного элемента из зацепления. Дрель необходимо при этом закрепить в тисках, чтобы патрон смотрел вниз. После этого наносятся удары по тыльной части патрона, осуществляя тем самым его демонтаж.


Дрель с различными конусами для закрепления патрона

Как перемотать в домашних условиях?

При нарушении целостности обмотки ротора ее нужно аккуратно удалить, используя плоскогубцы, ножовку по металлу, зубило, кусачки – все необходимые инструменты. Избегать повреждения контактов коллектора, железного основания обмотки и вала якоря. Перед удалением выяснить какова схема намотки и зафиксировать этот факт на бумаге. В процессе следовать составленной схеме направления обмотки.

Обмоточная проволока укладывается в специальные пазы в железном основании. Нужно посчитать, сколько проводников в каждом пазу и на основе этого вычислить количество витков. В стандартном варианте их должно быть 2000 – 2300. В пазы вставляются картонные пластины, изолирующие обмотку от контакта с железным основанием. Затем производится намотка проволоки, концы которой припаиваются к контактам коллектора по завершении.

Перед пропиткой новой обмотки необходимо прозвонить ее мультиметром или тестером, для того чтобы исключить наличие пробоя. Если таковой отсутствует, якорь отправляется в духовку на прогрев. Разогретая обмотка ротора пропитывается эпоксидной смолой. Для лучшего ее протекания сквозь проволоку якорь держится под наклоном.

Схема кнопки дрели

На резисторные полоски нанесена специальная смазка для защиты полосок, снижения трения и предотвращения искрения скользящих контактов. Узел подвергается воздействию пыли, поэтому внутренний механизм может банально заклинить.

Регулятор оборотов и реверс Присутствие напряжения на входных клеммах кнопки включения и отсутствие на выходных указывает на неисправности контактов или компонентов схемы регулятора оборотов.

Схема должна идти вместе с инструкцией по эксплуатации изделия, если же ее по какой-то причине там нет, то поискать можно в интернете

Важно помнить, что регулятор оборотов и устройство управления реверсом — разные детали

Для обслуживания ротора двигателя, его необходимо аккуратно извлечь из статора. Затем произвести сборку и проверку. Однако такие кнопки тоже представляют собой сложные конструкции и как правило, если выходят из строя по каким то причинам, уже не восстанавливаются в рабочее состояние.

Читайте дополнительно: Измерение петли фаза ноль

Замена кнопки в электродрели

Некоторые модели оборудованы переключателем оси вращения, который меняет расположение щеток, от его патрон дрели может осуществлять обороты, как вправо, так и влево. Замена патрона дрели.

Если бы не было устройства реверса, конец первой обмотки соединялся бы с одной из щеток ротора, а вторая щетка ротора соединялась бы с началом второй обмотки статора. Обнаружить в таких случаях неисправность кнопки дрели довольно просто. Определить обрыв обмотки якоря можно, если к смежным пластинам якоря подключать миллиамперметр и постепенно поворачивать якорь. После чего он легко снимется.

Важно понимать, что после вскрытия корпуса, многие детали коммутации просто вывалятся из корпуса. Определить обрыв обмотки якоря можно, если к смежным пластинам якоря подключать миллиамперметр и постепенно поворачивать якорь

Имеет цилиндрическую форму и пазы для укладки статорных обмоток. При этом плюс или минус подается на разные щетки, поэтому якорь двигателя вращается в разном направлении.

Конструкция регулятора оборотов электродрели предусматривает подключение конденсатора и подключение к регулятору обоих проводов идущих от розетки. Чаще встречается шестеренчатый редуктор с одной передачей. Прежде всего, она должна идти вместе с инструментом при его покупке, однако если схемы нет, либо вы ее утеряли, придется поискать в интернете. Одновременно на управляющий электрод симистора подается напряжение синусоидальной формы средняя диаграмма.
Устройство электрической дрели Omax ч2

https://youtube.com/watch?v=7u3rHvY3004
