Самодельный обогреватель для гаража

Работа с трубами

После того, как схема масляного обогревателя выбрана, необходимо изготовить его корпус. Делаем чертеж, определяем размеры и начинаем работать болгаркой. Трубы нарезаются по длине в нужном количестве. После зачистки торцов они аккуратно и тщательно завариваются. От качества сварки будет зависеть работа всего обогревателя в целом. Протекающий шов – не только неприятность, но и возможная причина пожара. Заваривая торцы труб, оставьте один (на самой нижней трубе) свободным. Впоследствии в него будет вставляться ТЭН. Это означает, что заглушка будет другой конфигурации.

Готовые трубы обвязываются между собой. Обвязка делается трубами, только меньшего диаметра. На самой верхней трубе необходимо предусмотреть место, где будет находиться заливная пробка. Конструктивно ее можно выполнить в виде приваренного короткого сгона с муфтой, одна сторона которой будет заварена. Используя свой слесарно-механический опыт, конфигурацию обогревателя можно сделать более эстетичной, в отличие от той, что на фото. Кстати, корпус может быть не только трубчатым. Для этой цели неплохо подойдут радиаторы от автомобилей, старые чугунные батареи отопления и другие замкнутые емкости.

Масляная версия

Если вы решили сделать масляный обогреватель строго своими руками, то обязательно устройте его надёжное заземление. Для его заполнения применяйте только качественное трансформаторное масло. Версия на отработке сгодится только для пустого бетонного помещения.

Чтобы обогреть большое помещение, нужен аппарат, имеющий каталический дожиг. Это очень дорого.

Разные умельцы этот вопрос по-своему. Они создали обогреватель для палатки и похода своими руками с функцией дожигания. Правда, такое решение не оптимально для больших помещений. Но в походных условиях оно оптимально.

Вариации масляных устройств для обогрева

Такой дожигатель взаимодействует с походным примусом. Для его создания применяют консервные банки, автомобильные фильтры, чтобы удобнее было поставить в палатку. Тогда работа прибора основывается на газовом огне.

Более продвинутая версия дожигателя имеет сетку. Это аппарат, созданный из стали. У него лучшая эффективность и экономичность.

Логично объединить эти версии в одну. Она будет работать, как от горелки, так и свечи.

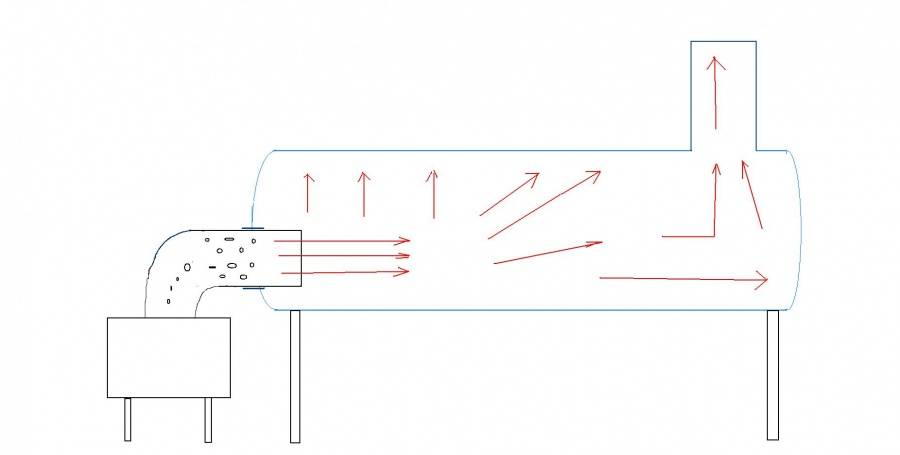

Схема масляного устройства

Если аппарат применяется редко, его весь можно сделать из банок от консервов. Просто нужно поставить сетчатую крышку.

Об особенностях обогрева гаражей

Есть 2 основные проблемы, с которыми обычно сталкиваются автовладельцы, желающие обогревать «парковку»:

  • «неподходящее» соотношение объёма и площади помещения;
  • отсутствие наружного утепления и сложности с устройством внутреннего.

Соотношение параметров

Есть закон, согласно которому при уменьшении размеров тела увеличивается отношение площади к объёму. Условно говоря, если в среднеразмерном двухэтажном частном доме на 1 м3 приходится 0,8 м2, то в типовом гараже на 1 м3 – 1,7 м2. Это значит, что у небольшого помещения теплопотери будут вдвое выше.Чтобы создать в гараже 8-градусный «микроклимат», понадобится оборудование мощностью приблизительно 1200 Вт. Для поддержания температуры 16 градусов, потребуется отопительный прибор мощностью 1800 Вт. Расходы на обогрев единицы площади выходят тоже примерно в два раза больше, чем в случае с коттеджем.

Утепление

Рисунок 2. Теплоизоляционная обшивка гаража

Даже мощные и экономичные печи в типовом гараже будут неэффективными, если не позаботиться об утеплении. Стены, пол и потолок, не способные удержать тепло, делают затею с обогревателем нецелесообразной.

Лучше всего сделать наружно утепление. Но чаще всего это откликается немалой нагрузкой на бюджет. Кроме того, для многих автовладельцев этот вариант вообще недоступен – гаражи зажаты между другими.

Остаётся внутренняя теплоизоляция. Но и здесь не всё так просто. Если выполнить термозащиту вплотную к поверхности помещения, между элементами будет образовываться конденсат. На некоторое время такое утепление позволит отапливать гараж достаточно эффективно. Но вскоре постройка придёт в негодность.

В гаражах утеплитель монтируют с зазором в 3-5 см. Между изолятором и полом тоже оставляют аналогичное расстояние. От образования конденсата это не спасает, но последний в этом случае не наносит существенного вреда гаражу. Недостаток этого решения в том, что при постоянном обогреве в помещении становится слишком влажно. А это уже серьёзно отражается на состоянии автомобиля. Владельцам таких гаражей нужно всё-таки подумать о наружном утеплении или смириться с дополнительными теплопотерями.

Внутреннюю обшивку рекомендуется делать из материалов, плохо проводящих тепло. Как варианты – ДСП/ДВП или ондулин. Термоизоляцию из пластика делать нельзя – в аварийной ситуации это приведёт к образованию большого количества ядовитых газов.

Перед утеплением стены дополнительно защищают. Кирпичные стены штукатурят (например, вермикулитовой смесью), а металлические – грунтуют и двуслойно красят.

Тепловая шапка

Рисунок 3. Тепловая шапка

Другими словами, нужно сконцентрировать прогретый воздух в центре гаража. А прослойка холодного будет служить надёжной термозащитой. Тёплый воздух устремляется сначала вверх, не достигая при этом потолка – там он сталкивается с гасящими энергию холодными воздушными потоками. Затем прогретый воздух уходит в стороны, лишь немного касаясь гаражных стен. Таким образом, тёплым становится почти всё помещение.

Нагревается даже смотровая яма. Этого невозможно достичь без создания тепловой шапки. Без конвекционных процессов работать в яме очень некомфортно – руки находятся в относительном тепле, а ноги стынут в зоне холодного дна.

Чтобы добиться такого эффекта, нужно использовать печки для отопления частных гаражей, характеризующихся небольшой мощностью, но возможностью образования интенсивного низкоплотного воздушного потока.

Электрообогреватели из проволоки и спирали: схема и принцип работы

Еще проще собирается обогреватель из нихромовой проволоки своими руками. Для работы понадобятся материалы:

  • стеклотекстолит 50*50 см;
  • 24 метра нихромовой проволоки Ø 0,3 мм;
  • эпоксидный клей 150 г.

Принцип изготовления следующий: поверхность квадратной панели из стеклотекстолита равномерно покрывается нихромовой проволокой, концы которой выводятся на токоподающие элементы. Затем вся площадь заливается эпоксидным клеем и накрывается второй текстолитовой панелью. После застывания клея готовый «сэндвич» подключается к источнику тока и может использоваться для обогрева гаража.

Поэтапная сборка. У стеклотекстолитовых панелей определяется внутренняя и внешние лицевые стороны, внутренние шлифуются наждачкой, зачищаются.

В ремонте тоже пригодится:

  • Лазерная сигнализация для детей
  • Сколько вытяжек должно быть на кухне
  • Схема канализации в 5 этажном доме

Работа с трубами

После того, как схема масляного обогревателя выбрана, необходимо изготовить его корпус. Делаем чертеж, определяем размеры и начинаем работать болгаркой. Трубы нарезаются по длине в нужном количестве. После зачистки торцов они аккуратно и тщательно завариваются. От качества сварки будет зависеть работа всего обогревателя в целом. Протекающий шов – не только неприятность, но и возможная причина пожара. Заваривая торцы труб, оставьте один (на самой нижней трубе) свободным. Впоследствии в него будет вставляться ТЭН. Это означает, что заглушка будет другой конфигурации.

Готовые трубы обвязываются между собой. Обвязка делается трубами, только меньшего диаметра. На самой верхней трубе необходимо предусмотреть место, где будет находиться заливная пробка. Конструктивно ее можно выполнить в виде приваренного короткого сгона с муфтой, одна сторона которой будет заварена. Используя свой слесарно-механический опыт, конфигурацию обогревателя можно сделать более эстетичной, в отличие от той, что на фото. Кстати, корпус может быть не только трубчатым. Для этой цели неплохо подойдут радиаторы от автомобилей, старые чугунные батареи отопления и другие замкнутые емкости.

Делаем вентиляцию своими руками

Для снижения количества влаги в помещении можно монтировать один из 3 типов вентиляционных систем.

Принудительная

Здесь нужно использовать приточные и вытяжные вентиляторы. Требуется доступ к электросети. Алгоритм монтажа следующий:

  1. Создание отверстий для вытяжек в стеновой поверхности.
  2. Монтаж вентиляторов на отверстиях входа/выхода.
  3. Подключение вентиляторов к электрической сети.

Естественная

Алгоритм установки естественной вентиляции выглядит так:

  1. Покупка труб вентиляции.
  2. Проделывание 2 отверстий в стеновой поверхности. Они должны соответствовать радиусу трубных изделий.
  3. Установка труб. Вытяжная труба должна подниматься над гаражом на 150 сантиметров. Приточная должна быть направлена в сторону земной поверхности.

Комбинированное вентилирование

Представляет собой сочетание принудительной и естественной вентиляции. Вместо 2 отверстий нужно создать 4. 2 из них требуется оснастить вентиляторами, а 2 оставшихся будут работать естественным путем. Приточная труба должна быть установлена под наклоном, на высоте минимум 0.2 метра от напольной поверхности.

Автономное обогревательное устройство

Этот обогреватель рассчитан на ток с напряжением 12 вольт. Благодаря этому его можно подключать к аккумулятору. Его можно использовать в тех помещениях, где нет отопления, и где проводится ремонт, а также в гараже или любой комнате дома. Его мощности для отопления всей комнаты не хватит. Инфракрасные лучи он не создает. Он только нагревает воздух.

Для его изготовления нужно взять:

  1. Металлическую банку. Ею может быть банка из-под кофе. Ее высота и диаметр должны равняться 20 и 10 см соответственно. Эти величины могут отклоняться в большую или меньшую сторону. Изготовленную из пластмассы, картона или любого другого материала банку использовать не стоит. Это потому, что они плохо проводят тепло.
  2. Кронштейн. Он может представлять собой П-образную деталь детского металлического конструктора.
  3. Байонетный патрон.
  4. Автомобильную лампу от стоп-сигнала. Она рассчитана на напряжение 12 вольт. Ее мощность равна 25 Вт.
  5. Предохранитель на 2 А.
  6. Втулку из изолирующего материала.
  7. Кабель. Площадь поперечного сечения одного провода должна превышать 1 мм².

  Инфракрасный настенный обогреватель

Последовательность изготовления автономного обогревателя

Устройство на 12 вольт изготавливают так:

  1. Сверлят в боковой стенке банки 20-30 отверстий. Их диаметр должен равняться 3 мм.
  2. Делают отверстие в дне банки. Его сверлят в центре дна. Диаметр должен равняться диаметру болта, которым будет фиксироваться кронштейн.
  3. Фиксируют кронштейн на дне банки.
  4. На верхней части кронштейна закрепляют патрон. Этот элемент должен находиться так, чтобы лампа не касалась стенок емкости.
  5. В боковой стенке банки на уровне верха кронштейна сверлят такую дырку, чтобы в ней поместилась втулка для кабеля.
  6. В это отверстие вставляют втулку и проталкивают через нее электрический провод, по которому будет идти ток напряжением 12 вольт. Кабель подключат к патрону.
  7. Вкручивают лампу и закрывают банку крышкой.
  8. В разрыв кабеля включают предохранитель.

Обогреватель на 12 вольт готов. Теперь его остается подключить к аккумулятору и подождать 10 минут. За это время самодельный обогреватель для гаража прогреется. При использовании устройства с рабочим напряжением 12 вольт нужно следить за напряжением аккумулятора. Оно не должно опускаться ниже 10 вольт. Иначе источник тока восстановить не удастся.

Сделанное обогревательное устройство будет работать до тех пор, пока не выйдет из строя лампа. Восстановить его функциональность, можно путем замены лампы. На ее место можно поставить даже галогенную лампу.

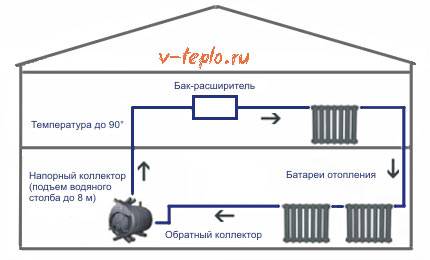

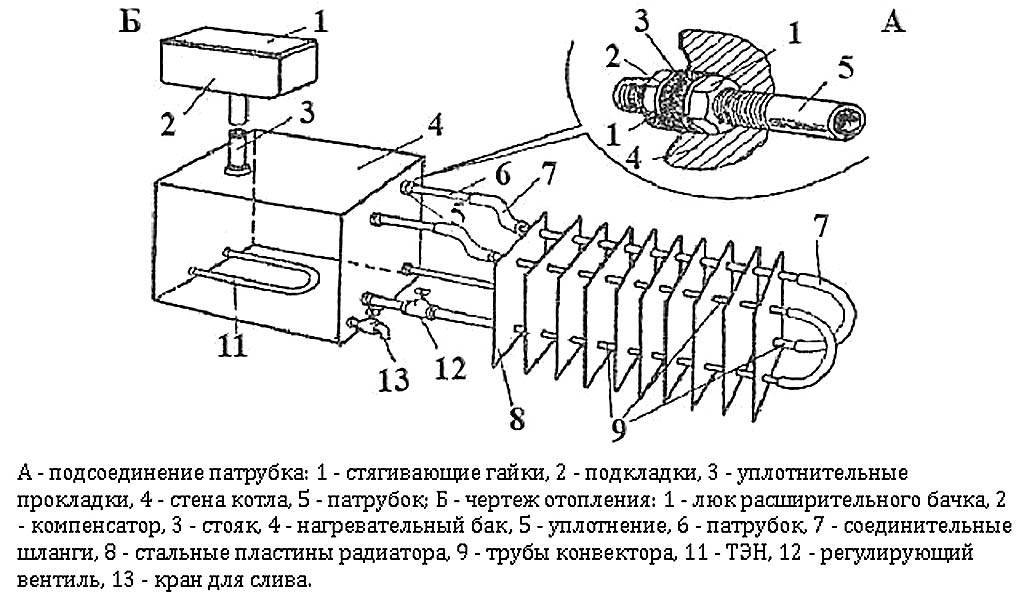

Водяное отопление

Весьма распространенным является водяное отопление гаража своими руками, обустройство которого не требует значительных затрат. Достаточно закупить несколько радиаторов, металлопластиковых труб и соорудить котел.

Обдумывая способ движения теплоносителя по трубам, внимание необходимо остановить на принудительной циркуляции. При этом достаточно собрать замкнутый контур всего с одной трубой, проложенной понизу

Сделать монтаж водяной системы отопления можно согласно нижеприведенной инструкции:

  1. Выбрать наиболее подходящие места для расположения отопительных радиаторов или регистров отопления. Лучше всего их разместить по бокам на высоте не менее 15-ти см от пола
  2. Выбрать подходящее место для установки отопительного котла (заводского или самодельного)
  3. Соединить все элементы отопительной системы трубами при помощи подходящей запорной арматуры

Если правильно обустроить водяное отопление гаража, оно будет служить долго и надежно. Однако рекомендуется придерживаться нескольких правил и особенностей:

  • В качестве носителя тепла следует использовать незамерзающую жидкость, например, антифриз
  • Требуется регулярно протапливать помещение, чтобы не допустить промерзания труб при низких температурах
  • Если гараж оставляется на длительное время без присмотра, рекомендуется сливать теплоноситель, оставляя систему пустой

С требованиями и правилами установки котла вы можете ознакомиться тут

Самодельный газовый обогреватель

Главное достоинство такой модели в том, что на ее изготовление требуется минимум деталей, которые всегда найдутся в хозяйстве любого умельца.

Такой экономичный источник отопления не слишком затратен; расходы на его изготовление и обслуживание полностью купаются в процессе эксплуатации

Единственный минус такого газового обогревателя – необходимость обеспечить достаточную вентиляцию.

Подготовка материалов и комплектующих

Чтобы сделать газовый обогреватель в гараж, необходимо заранее подготовить:

  • горелка с клапаном;
  • жестяной лист;
  • ножницы по металлу;
  • дрель с тонким сверлом;
  • заклепки;
  • клепочник.

Для изготовления решетки потребуется отрез мелкоячеистой металлической сетки. Отлично, если под рукой есть обычное проволочное сито от дуршлага, оно будет выполнять роль защитной решетки.

Основным элементом устройства является наполненный газом цанговый баллончик вместительностью 450 миллилитров, используемый для заправки зажигалок

Цанговые баллоны удобны тем, что при их использовании можно сразу не расходовать все содержимое. Наличие перекрывающих клапанов позволяет использовать устройства многократно.

При желании обогревающую конструкцию можно сделать на основе не только одноразовых баллончиков, используемых для заправки зажигалок, но и задействованием небольшого заправленного баллона.

Вырезание заготовок и сборка конструкции

При изготовлении конструкции первым делом фиксируют обогреватель к горелке.

Выбранное хозяйственное сито соответствующего диаметра прикладывают к оцинковочному листу и обводят по контуру маркером

В направлении четырех сторон нанесенной на оцинковочный лист заготовки пририсовывают четыре прямоугольных ушка. Одно из ушек следует сделать в два раза длиннее остальных. По намеченному контуру вырезают заготовки, стараясь делать ровные, лишенные заусениц срезы.

Горелку с помощью болтов прикручивают к вырезанной жестяной заготовке. Расположенные по четырем сторонам заготовки ушки загибают в противоположную сторону и используют для фиксации ситечка.

Прикрепленное с помощью ушек жестяного круга ситечко имеет купольную форму, благодаря чему будет отлично рассеивать тепло по сторонам

Чтобы прикрепить вторую защитную сетку, берут еще один отрез листовой жести и вырезают из нее точно такой же по размеру круг. К заготовке пририсовывают удлиненные ушки, необходимые для крепления сетки.

Отступив от края круга в полсантиметра, просверливают вдоль окружности 10 сквозных отверстий. Из отреза мелкоячеистой металлической сетки вырезают полосу, длина которой соответствует диаметру вырезанной жестяной заготовки.

Расположенные по четырем сторонам ушки загибают и используют для фиксации широкой стороны полосы мелкоячеистой сетки, вторую заготовку фиксируют с противоположной стороны

Загнутые ушки жестяных заготовок круглой формы фиксируют к противоположным сторонам сетчатой полосы с помощью клепочника и заклепок. В собранном виде должен получиться цилиндр с сетчатыми стенками и жестяными торцами. Конструкция, включающая две сетки, выгодна тем, что имеет увеличенную поверхность нагрева и оснащена дополнительной защитой.

На завершающем этапе остается только включить газовый водонагреватель и проверить его работоспособность. Тепла, производимого этим небольшим устройством, будет вполне достаточно на то, чтобы обогреть небольшую комнату или гараж.

Руководство по изготовлению обогревателя

Первый этап – подготовка стекла. Очистите поверхность стекла от любого рода загрязнений. Зажгите парафиновую свечу, и тщательно прокоптите по одной стороне каждого стеклянного прямоугольника.

Первый этап – подготовка стекла

Перед обработкой дымом стекло рекомендуется охладить. Это приведет к тому, что между стеклянными элементами и пламенем свечи создастся большая температурная разница, что поспособствует более интенсивному отложению сажи. Учитывайте тот факт, что чем толще получится слой сажи, тем меньшими будут показатели сопротивления готового обогревателя, благодаря чему увеличится эффективность отопления. Излишки сажи нужно убрать.

Второй этап – работа с фольгой. Вырежьте из алюминиевой фольги 2 полоски. Каждая из них должна иметь ширину, равную размеру покрытия из сажи. Эти полоски будут выполнять роль электродов. Нанесите на сажу клей и закрепите импровизированные электроды из фольги, чтобы они несколько выступали за границы стекла. Положите сверху второе стекло и тщательно загерметизируйте конструкцию при помощи предназначенного для этого средства.

Фольга алюминиевая

Второй этап – работа с фольгой

Третий этап – тестирование обогревателя. Протестируйте полученное изделие с целью определения показателей мощности и сопротивления. В случае если мощность будет составлять порядка 220В, с устройством все хорошо и его можно смело подключать к сети.

Четвертый этап – завершение работы. Соедините электроды с силовым кабелем. Включите прибор в сеть. Он начнет постепенно нагреваться и достаточно быстро разогреется до 40 градусов.

Площадь обогрева рассмотренного устройства сравнительно небольшая. Поэтому либо сделайте несколько подобных приспособлений, либо же используйте стекла большего размера. Первый вариант является более эффективным и в целом предпочтительным.

ОКР

Модель с использованием ИК-силикатного стекла

Так как применяется ИК-силикатное стекло, то у изделий разных марок отмечаются резкие смены тепловой проводимости и прозрачности. По этой причине делайте и испытывайте один излучатель. По итогам тестов может понадобиться варьировать диаметр материала.

Следует учитывать следующие арифметические принципы под кварцевые установки.

Параметры материала

0,5 мм: мощь – 350 Вт, ток – 1,6 А.

0,6 мм – 420 Вт и 1,9 А.

0,7 мм: 500 Вт и 2,27 А.

0,8 мм: 530 Вт и 2,4 А.

0,9 мм: 570 Вт и 2,6 А.

Тонкие провода отличаются солидной излучающей поверхностью. При использовании толстых версий превосходить мощь ИК, которую может пропускать стекло.

Тестирование

Готовое изделие ставится вертикально на не воспламеняющуюся поверхность. Подпирается термоустойчивым предметом. В изделие подаётся ток на 3 А. Для слежения за током применяется цифровой тестер.

Нужно проверка поведения стекла. Если оно за полчаса быстро сильно нагревается и трескается, оно не пригодно.

Через 1,5 часа идёт проверка мощности излучения. Расположите свои ладони параллельно по отношению к излучающим плоскостям. Дистанция от них – 15-17 см. Держать нужно минимум 3А мин. Затем 5-10 минут будет ощущать мягкое тепло. Если сразу ладони обжигаются, нужно уменьшить диаметр проволоки. Если и через 20 минут нет даже лёгкого тепла, нужен материал потолще.

Автономное обогревательное устройство

Этот обогреватель рассчитан на ток с напряжением 12 вольт. Благодаря этому его можно подключать к аккумулятору. Его можно использовать в тех помещениях, где нет отопления, и где проводится ремонт, а также в гараже или любой комнате дома. Его мощности для отопления всей комнаты не хватит. Инфракрасные лучи он не создает. Он только нагревает воздух.

Для его изготовления нужно взять:

  1. Металлическую банку. Ею может быть банка из-под кофе. Ее высота и диаметр должны равняться 20 и 10 см соответственно. Эти величины могут отклоняться в большую или меньшую сторону. Изготовленную из пластмассы, картона или любого другого материала банку использовать не стоит. Это потому, что они плохо проводят тепло.
  2. Кронштейн. Он может представлять собой П-образную деталь детского металлического конструктора.
  3. Байонетный патрон.
  4. Автомобильную лампу от стоп-сигнала. Она рассчитана на напряжение 12 вольт. Ее мощность равна 25 Вт.
  5. Предохранитель на 2 А.
  6. Втулку из изолирующего материала.
  7. Кабель. Площадь поперечного сечения одного провода должна превышать 1 мм².

Последовательность изготовления автономного обогревателя

Устройство на 12 вольт изготавливают так:

  1. Сверлят в боковой стенке банки 20-30 отверстий. Их диаметр должен равняться 3 мм.
  2. Делают отверстие в дне банки. Его сверлят в центре дна. Диаметр должен равняться диаметру болта, которым будет фиксироваться кронштейн.
  3. Фиксируют кронштейн на дне банки.
  4. На верхней части кронштейна закрепляют патрон. Этот элемент должен находиться так, чтобы лампа не касалась стенок емкости.
  5. В боковой стенке банки на уровне верха кронштейна сверлят такую дырку, чтобы в ней поместилась втулка для кабеля.
  6. В это отверстие вставляют втулку и проталкивают через нее электрический провод, по которому будет идти ток напряжением 12 вольт. Кабель подключат к патрону.
  7. Вкручивают лампу и закрывают банку крышкой.
  8. В разрыв кабеля включают предохранитель.

Обогреватель на 12 вольт готов. Теперь его остается подключить к аккумулятору и подождать 10 минут. За это время самодельный обогреватель для гаража прогреется. При использовании устройства с рабочим напряжением 12 вольт нужно следить за напряжением аккумулятора. Оно не должно опускаться ниже 10 вольт. Иначе источник тока восстановить не удастся.
