Тормоза на прицеп к мотоблоку своими руками

Как сделать прицеп для мотоблока своими руками?

После того, как Вы определились с проектом будущего прицепа и подобрали нужные материалы, нужно очистить заготовки от ржавчины и грязи, при необходимости обрезать их и подогнать под чертежи, скрепить. По завершению работ прицеп желательно покрасить.

Поэтапная работа над самодельной телегой на мотоблок выглядит следующим образом.

Сборка рамы для прицепа к мотоблоку

Такой вариант подойдет для небольшого прицепа, к раме которого будет крепиться уже готовый кузов. Для более надежной и мощной конструкции нужно варить раму из труб круглого и прямоугольного сечения и уголков.

Установка оси

Длину следует учитывать и корректировать, исходя из размеров кузова прицепа. Колеса можно подобрать от старой садовой техники, от ручной тележки, мотоцикла, мопеда или автомобиля – все зависит от габаритов будущего изделия. Схемы 2 вариантов крепления колесного шасси приведены на рисунках ниже.

Сцепка и сиденье

Сцепку можно сделать из 3 кусков трубы и прицепного механизма (в нашем случае это тройник, разработанный специально под узел сцепки мотоблока). Такая сцепка крепится к раме болтами. Подробнее устройство сцепки представлено на схеме ниже.

Бороны

Борона предназначена для перемешивания верхнего слоя почвы (для равномерного удобрения, увлажнения или аэрации почвы) и приведения её в однородное состояние (убирает корку на земле, разбивает комки, удаляет сорняки). На официальном сайте производителя мотоблоков Нева представлена одна официальная модель бороны.

Борона БД 850М (лущильник)

Борона разбивает большие куски (глыбы) почвы на более мелкие, благодаря этому почва дополнительно впитывает влагу и кислород. Эти два фактора являются обязательными для выращивания сельскохозяйственных культур.

Борона БД 850М

БД 850 является дисковой бороной и рекомендована к эксплуатации на небольших или средних полях. При этом ширину работы можно регулировать от 70 до 96 см.

Борона оборудована 8 дисками из высококачественной стали. Они сменные и при желании старые можно легко поменять на новые. Диски затачиваются на заводе по специальной технологии, благодаря этому они не затупляются в течение длительного периода эксплуатации.

Диски устанавливаются на ось. Эти оси закреплены на сверхпрочных тефлоновых подшипниках.

Угол борозды можно изменять в зависимости от условий:

  • Наклон в 10 ° применяется при агрессивном бороздовании;
  • Наклон в 15 ° используются при стандартном бороздовании;
  • Наклон в 20 ° используются при мягком бороздовании.

Если обрабатывается твёрдая порода и диски проскакивают, то для их погружения в землю можно использовать утяжелитель. Для этого сверху есть специальная продуманная площадка.

Чтобы достичь максимального результата бороздования, можно использовать две последовательно подсоединённые борозды. При этом первый агрегат сбрасывает землю внутрь, а второй наружу.

Рекомендуется также заменить обычные колёса на грунтозацепы.

Установка Бороны БД 850М на мотоблок Нева

Можно ли изготовить борону своими руками?

При желании борону можно собрать и самостоятельно, в этой конструкции нет ничего сложного.

Проще всего изготовить зубчатую борону. Она чуть менее эффективна, чем дисковая, но в устройстве намного проще.

Для этого понадобится всего лишь квадратная труба, зубья и болты.

Необходимо разрезать трубы и подсоединить их друг к другу под углом примерно в 30 °. А на месте их соединения вставить зубья и закрепить их болтами.

Для соединения с мотоблоком можно использовать обычную цепь или изготовить устройство для сцепления при помощи обычной металлической трубы.

Но только это конструкция будет часто выпрыгивать из земли, её нужно дополнительно утяжелить чем-либо. Идеальным вариантом решения проблемы будут шлакоблоки или любые тяжёлые металлические конструкции. Но не следует переусердствовать, поскольку соединительные элементы должны выдержать вес всей конструкции.

На видео продемонстрирован процесс изготовления такой бороны:

Что говорят владельцы

А вот несколько мнений людей, которые уже работали с боронами на мотоблоках Нева.

Алексей пишет:

«Борону я решил сделать самостоятельно, поскольку её конструкция мне была интуитивно понятна. Поэтому немного пораскинув мозгами, и пособирав информации на форумах, смог без проблем сделать. Всё что нужно было это штыри и трубы для их крепления. Простота — залог успеха)»

Приступаем к сборке

Если вы не знаете, как сделать прицеп к мотоблоку, рекомендуем начать с рамы. Длина и ширина прицепа зависит от ваших потребностей и мощности установленного двигателя.

Чтобы не заниматься сложными вычислениями, можно воспользоваться заводской моделью в качестве шаблона. Вот рекомендуемые параметры производителей:

  • Прицепы способные перевозить до 300 килограмм груза, предназначены для лёгких мотоблоков. Оптимальные габариты: 1.15/0.85/1 м. Длина, высота и ширина соответственно.
  • Для изделий средней мощности (от 5 л. с.) подходят прицепы грузоподъёмностью около 500 килограмм. Здесь применяются параметры 1.5/1.4 м. Высота бортов различная, в зависимости от характера перевозимого груза.
  • Тяжёлые модели оснащаются двухосными прицепами: 1.2/3 м.

Взяв за основу данные технические параметры, можно приступать к сборке. Для изготовления рамы рекомендуем использовать трубы квадратного или круглого сечения либо металлический швеллер № 5.

Элементы рамы сваривают между собой и усиливают пятью поперечинами, которые будут выполнять функцию рёбер жёсткости. К углам конструкции приваривают вертикальные стойки из уголка для бортов. Дно прицепа закрывают металлическим листом.

Борта можно сделать из досок или более тонкого металла

Обратите внимание, что борта лучше делать откидными для облегчения разгрузки прицепа. Откидным можно сделать только задний борт, но мы рекомендуем сделать открывающимися две боковые стенки

Прицепное устройство изготавливают из трубы квадратного сечения. Конец дышла, приваренный к мотоблоку, усиливают двумя уголками. Для сцепления с мотоблоком используется шарнирное соединение, чтобы ходовая часть прицепа могла изменять положение вне зависимости от колёс мотоблока.

Колёса прицепа заимствуются в готовом виде с легковых автомобилей, и устанавливаются вместе с рессорами.

Основная конструкция готова. При желании прицеп можно дополнить гидравлическим цилиндром, чтобы сделать разгрузку автоматизированной.

Необходимые материалы

Комплект материалов и оборудования, необходимых для работы, состоит из:

  • электросварочного аппарата;
  • болгарки;
  • электродрели со сверлами разных размеров;
  • десятка электродов No 4;
  • стального профиля – трубчатого квадрата с размерами 40Х40 длиной 20 м и 20Х40 длиной 15 м;
  • стальной трубы, внутренний диаметр которой соответствует внешнему размеру подшипника у ступицы;
  • листового металла 2-миллиметровой толщины площадью 2Х3 м;
  • двух ступиц в комплекте от автомобиля «Москвич» марки М2140 либо М 412;
  • двух колес от него же, в нормальном техническом состоянии;
  • двух навесов от гаражных ворот.

Основные габариты можно подобрать самостоятельно, в зависимости от видов работ, например, 150Х200 см. Высота самодельного прицепа подбирается таким образом, чтобы в рабочем состоянии он имел горизонтальное положение. Грузоподъемность прицепа для обычного мотоблока не должна превышать 500 кг. Для мощных мотоблоков с двигателем в 12 л. с. параметр грузоподъемности может быть и больше. Прицеп можно прикрепить к мотоблоку с помощью стандартной сцепки от плуга или изготовить ее самостоятельно. Водило делается из трубы круглого сечения с выносом от прицепа до отверстия крепления 1,3 м.

Схема шарнирного крепления водила и рамы мотоблока

Инерционные

Теперь постараюсь объяснить, почему прицеп, оборудованный именно инерционным тормозом, является оптимальным вариантом. Для этого разберем принцип работы.

Тут все достаточно просто, если не вдаваться в тонкости:

  • автомобиль движется и тянет за собой прицеп;
  • при торможении требуется тормозить саму машину и прицепное ТС;
  • сила инерции заставляет автоприцеп двигаться, даже если автомобиль останавливается;
  • на сцепное устройство действует нагрузка;
  • в этой зоне располагается блок управления тормозом прицепа;
  • этот блок, учитывая нагрузку, активирует элементы торможения;
  • чем сильнее нагрузка от инерции, тем сильнее создаваемое тормозное усилие;
  • когда прицеп перестает давить на машину через сцепное устройство, тормоз отключается.

Цена на подобное оборудование также зависит от того, какой тип инерционной системы используется.

Всего выделяют два типа. А именно:

О каждом из них стоит рассказать более подробно, чтобы понять разницу и суть каждого из представленных вариантов.

Механический

Ключевым минусом, который отмечают сами производители и непосредственные пользователи, является отсутствие необходимой герметичности в подобных системах. А поскольку система не закрыта, она быстро может разрушаться и приходить в негодность из-за воды, грязи и прочих прелестей дорог. Чтобы поддерживать работоспособность механического узла, нужно постоянно чистить и ухаживать за элементами.

Если игнорировать эту рекомендацию, ни к чему хорошему это не приведет. Вскоре водитель столкнется с процессами коррозии. А потому и вся система торможения отправится на свалку.

Подобные агрегаты все равно активно устанавливаются на автоприцепы, причем далеко не самых плохих фирм. Тут вопрос скорее в стоимости, поскольку многие покупатели хотят иметь прицеп, но потратить деньги на действительно хорошее оборудование они не могут. Либо просто им жалко финансов.

Гидравлический

Если и брать легковой автоприцеп, у которого будет в комплектации предусмотрена тормозная система, то лучшим выбором станет инерционный тормоз гидравлического типа. И теперь объясняю, почему я так считают.

Такие узлы более надежные и долговечные. Во многом это обусловлено их герметичность. Уход нужен, но периодический и до безобразия простой. Ничего чистить и вычищать чуть ли не зубными щетками не придется.

Гидравлику рекомендуется использовать в ситуациях, когда приходится перевозить лодки, катера или те же водные мотоциклы. Это можно объяснить хорошей устойчивостью подобных систем к частым контактам с водой. Ведь при выгрузке гидроцикла приходится полностью погружать прицеп в воду. Обычные механические тормоза этого не выдержат.

На чем именно остановить свой выбор, каждый должен решать сам. Но чего делать точно не стоит, так это экономить на качестве тормозного оборудования.

Подпишитесь на обновления и получайте статьи на почту!

Чертежи прицепа для мотоблока

Условно, прицеп можно разделить на несколько основных узлов: водило, рама, кузов, колеса.

Водило, включает в себя несколько деталей, соединенных сваркой. Основную нагрузку здесь, на себя берет стык дышла с корпусом поворотного узла, поэтому это место усиленно 4-мя ребрами жесткости.

Водило

1 — корпус поворотного узла, 2 — дышло (труба 49×3, L1850), 3 — рамка подножки (уголок 25x25x4), 4 — упор (труба 58×4), 5 — ребро жесткости (s4), 6 — накладка (полоса 25×4).

Рама изготовлена из стальных элементов: труб, прямоугольного и круглого сечения, уголков и прутка. Они сварены между собой, и образуют конструкцию (раму), конструктивные особенности рамы обусловлены сельской местностью, где при езде дорога изобилует неровностями, ямами и т.д.

Для колесной оси, используется стальной стержень диаметром 30мм, который соединен при помощи сварки, косынками с лонжеронами и корпусом продольного шарнира, и угловыми опорами. Длина стержня 1070мм, длина выбрана такой, чтобы колеса не выступали за обводы кузова.

Рама прицепа

1 — раскос (уголок 21 х21 хЗ), 2 — рамка сиденья (уголок 21x21x3), 3 — стояк (труба 50x25x4), 4 — стойки сиденья (уголок 40x40x4), 5,14 — подкосы передние (труба 50×25), 6, 15 — лонжероны продольные (уголок 40x40x4), 7, 8 — опоры колесной оси правые (уголок 32x32x4), 9,16 — подкосы задние (труба 50×25), 10 — поперечина усиливающая (уголок 40x40x4), 11 — корпус продольного шарнира (труба 58×4), 12 — ось колесная (пруток 0 30), 13,17 — лонжероны поперечные (уголок 40x40x4), 18 — косынки (s4).

Кузов прицепа – выбираем материал изготовления

Кузов прицепа, сделан из досок, толщиной 20мм, для большей прочности, на углах он усилен металлическими накладками. К раме, кузов крепится при помощи трех опорных рамок из бруса 50*50мм и болтов.

Данная телега, в основном предназначена для перевозки грузов в мешках, поэтому её борта не откидываются.

Также, кузов прицепа можно сделать из разных подручным материалов, листового металла, толщиной не менее 1-1,2 мм, профнастила, досок и даже пластика. Для кузова подойдет любой материал, если он отвечает вашим задачам и требованиям. Здесь надо рассчитать нагрузку, тип перевозимых грузов и т.д.

— Наиболее универсальным вариантом, будет изготовление кузова и листа металла, а чтобы продлить срок службы прицепа, металл следует загрунтовать и покрасить.

— Для кузова из дерева, на углы устанавливают металлические накладки, это придает жесткости и прочности самодельному прицепу. Крепление к раме выполняют болтами и трех опорными рамками.

— При изготовлении кузова из профнастила, не лишним будет установка дополнительных ребер жесткости.

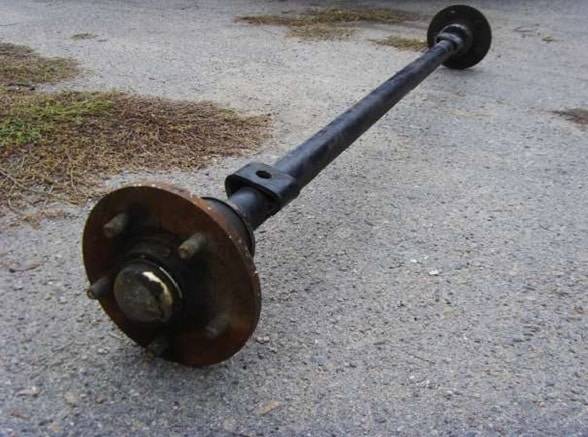

Ось и колеса для прицепа мотоблока

Колеса в данном прицепе позаимствованы от мотоколяски СЗД, колеса идут со ступицами в сборе, а ось обточена под посадочный диаметр.

Для изготовления колесной оси, понадобится стальной стержень длиной 1-1,05 метра. Такая длина стержня обусловлена размера нашего самодельного кузова прицепа. Сделайте уголки и косынки стальными опорами. Использую сварочный аппарат приварите продольный шарнир и лонжероны к стальном стержню используя косынки и уголки. Ось кронштейна и серьги одеваются на лонжероны.

Колеса для самодельного прицепа, подойдут от любой техники, лишь бы они подходили по размеру. Так, довольно просто приладить колеса от Жигулей или мотоколяски, в последнем варианте уже имеются ступицы с нужным нам диаметром оси.

Те, кто силен в технике, утверждают, что можно использовать колеса от садовой тележки, радиус которых составляет 16-18 дюймов, и замечательно подходит под прицеп.

Прицеп, соединяется с мотоблоком при помощи консоли, консоль, сделана таким образом, чтобы подходить под штатную сцепку мотоблока, для навесного оборудования. Верхняя часть консоли представляет из себя ось, вокруг которой вращается поворотный узел водила, в двух подшипниках. Подшипники прикрыты пыльниками, а пространство между ними, заполнено смазкой. Возможно, будет полезна тема «Тележка для мотоблока своими руками».

Водило соединено с рамой прицепа, шарнирно, т.е. дышло вставлено в трубчатый корпус продольного шарнира, все это зафиксировано болтом М8 и упорным кольцом. На не ровной дороге, это позволяет колесам прицепа, быть независимыми от положения колес мотоблока.

Поворотный узел водила

1 — консоль, 2 — пыльники, 3,6 — подшипники 36206, 4 — корпус, 5 — втулка распорная, 7 — втулка дистанционная, 8 — шайба, 9 — гайка М20х2,5, 10 — масленка, 11 — дышло.

Это интересно: Картофелекопатель для мотоблока: изготовление и виды, видео

Чертежи

Прежде чем приступать к строительству прицепа, следует хорошенько продумать его назначение. От этого ведь во многом зависят размеры устройства. При этом параметры прицепа должны совпадать с определённым мотоблоком, чтобы их было удобно использовать вместе. По мощности мотоблоков различают следующие виды прицепов:

  • лёгкие;

  • средние;

  • тяжёлые.

Мотоблоки с мощностью до 5 л. с. хорошо сочетаются с прицепами на одной оси. Кузов таких устройств имеет максимальные размеры 1 на 1,15 метра и считается лёгким. Средние прицепы подходят к мотоблокам мощностью от 5 до 10 л. с. Размеры таких устройств могут составлять 1 на 1,5 метра или 1,1 на 1,4 метра. Они предназначены для перевозки грузов весом от 300 до 500 кг.

Для культиваторов, мощность которых составляет 10 л. с. лучше всего использовать кузов с двумя осями. Его размеры будут составлять примерно 1,2 на 2 метра. В таком прицепе можно будет перевозить грузы весом до 1 тонны. Именно такие считаются тяжёлыми.

Простой прицеп состоит из следующих базовых узлов:

  • водило, состоящее из нескольких деталей;

  • прочная рама;

  • удобный кузов с каркасом;

  • колёса подходящего размера.

В состав водила входят такие части, как корпус для узла, отвечающего за поворот, дышло из трубы, рама подножки, упор из трубы, рёбра для жёсткости, накладные части в виде полос. Детали соединяют, как правило, при помощи сварочного аппарата. Наибольшая нагрузка приходится на место, где дышло стыкуется с поворотным узлом. Именно его и необходимо хорошо усиливать с использованием рёбер жёсткости.

Рама чаще всего изготавливается из стали, а, точнее, стержней (труб), диаметр которых не менее 3 см. Соединения на раме делаются с использованием сварки, косынок, лонжеронов, опор на углах, корпуса продольного шарнира. Каждая рама должна включать в себя ряд особенностей, обусловленных местностью, где будет использоваться: например, ямы, бугры и многое другое.

Кузов можно изготавливать как из металла, так и из дерева. Он может быть цельным или сделанным из прутьев.

Для того чтобы изготовить колёсную ось следует воспользоваться стержнем из стали. Его диаметр должен быть примерно 3 см, а длина — около 1,07 м. Данные параметры подходят лучше всего и не позволяют колёсам выступать за пределы кузова прицепа. Что касается колёс, то они подходят практически от любой техники. Главное, чтобы они подходили к конструкции по размерам.

При подготовке надо учитывать, чтобы схема включала в себя ряд тонкостей. Важным моментом является наличие не только основных, но и вспомогательных узлов

Также важно заранее выбрать метод, которым будут скреплены узлы

Сборка самодельного прицепа для мотоблока

Приступая к реализации проекта, мастеру-самодельщику нужно:

  • создать рабочий проект или рисунок (чертеж);
  • подготовить материал для рамы и других основных узлов;
  • подготовить рабочее место;
  • провести разметку основных элементов конструкции прицепа;
  • провести выкладку и подгонку углов совмещения;
  • собрать шаблоны деталей;
  • провести подгонку приобретенных целиком узлов к элементам конструкции.

Необходимые инструменты и материалы

Для проведения работ необходимо подготовить весь необходимый инструмент:

  • сварочный аппарат;
  • болгарка с комплектом отрезных и абразивных дисков;
  • измерительный инструмент – рулетка, металлическая линейка, транспортир, угольник, маркер и мел, чертилка по металлу;
  • молоток, зубило, пассатижи;
  • слесарные тиски, набор струбцин, сварочные зажимы;
  • дрель, набор сверл по металлу;
  • заклепочник.

В качестве необходимых материалов понадобятся:

  • стальная квадратная или прямоугольная труба 60×60 или 60×30 мм;
  • стальная квадратная труба 30×30 или 25×25 мм;
  • уголок 25×25 мм;
  • швеллер;
  • рессоры легкового автомобиля «Москвич»;
  • стальной лист толщиной 2 мм;
  • оцинкованный лист толщиной 1 или 0,8 мм;
  • крепежные элементы, болты, гайки, заклепки.

Для модели с жестким кузовом вместо подпружиненной конструкции колесной пары на рессорах понадобится обычная балка.

Для колес прицепа подойдут готовые автомобильные колеса от легкового автомобиля «Таврия», «Москвич» или «Жигули».

Колеса нужно подбирать сразу со ступицами, это облегчит дальнейшую сборку самоделки.

Рама прицепа представляет собой цельносварную конструкцию в виде каркасной решетки из квадратной трубы. Траверсы из квадрата 25×25 мм образуют поперечины рамы, а лонжероны изготавливаются из трубы 60×60 или 60×30 мм. Все конструктивные элементы после разметки разрезаются и выкладываются на ровной поверхности, стыки провариваются небольшими швами, каждое место соединения элементов проверяется угольником. После сборки конструкции проводится окончательная сварка всех деталей по периметру всех плоскостей. Окрашивание рамы проводится после обработки поверхности грунтовкой по металлу.

Ходовая часть

В изготовлении самодельного прицепа для мотоблока ходовая часть – самый сложный элемент.

Основой ходовой части выступает балка со ступицами на концах. Швеллера состыковываются друг с другом таким образом, чтобы они образовывали квадрат. Места стыка провариваются сплошным швом. На концах оси устанавливаются ступицы колес и провариваются.

Тщательность сборки оси проверяется путем проверки параллельности плоскостей колесных дисков. Соединение рамы и балки проводится при помощи рессор, при этом концы рессор устанавливаются в приваренные кронштейны на раме, а балку с помощью серьги прижимают к центральной части рессор.

Установленная на раму ходовая часть проверяется дополнительно на устойчивость к опрокидыванию. Как и в автомобиле, рессорная группа оси должна иметь резиновые втулки в кронштейне крепления рамы.

Кузов, обшивка каркаса

Платформа размечается относительно решетки с таким расчетом, чтобы были оставлены припуски для крепления стоек бортов. Передний и боковые борта устанавливаются намертво, а задний борт делается съемным на дверных петлях.

Борта прицепа имеют рамную конструкцию из уголков 25×25 мм. Уголки свариваются встык, швы с внутренней стороны зачищаются по уровню плоскости металла.

Съемные борта собираются в следующей последовательности:

  • рама борта;
  • проводится подгонка полотна оцинкованного железа по размеру рамки;
  • вырезаются полотна борта и закрепляются с помощью заклепок через уголок.

Днище кузова из листа 2-миллиметрового железа устанавливается на раму и приваривается небольшим швом по периметру через каждые 3-5 см.

Установка бортов начинается с установки переднего борта, дальше устанавливаются боковые борта и связываются сварочным соединением.

Задний борт закрепляется в последнюю очередь – сначала размечаются и свариваются петли, а потом фиксаторы-защелки.

Другие детали конструкции

После сборки рамы и кузова устанавливается откидное сиденье – деревянная лавка, размещенная поверх переднего борта с опорой на боковые.

В качестве тормозной системы прицепа рекомендуется использовать элементы тормозной системы автомобиля, ступица и колеса которого использованы в конструкции. Для надежности работы тормозной системы рекомендуется предусмотреть дополнительный фиксатор рычага.

Про навесное оборудование для агрегата Нева читайте в этой статье.

Тормоза на прицеп к мотоблоку своими руками

Итак, мы уже говорили, что для оснащения прицепа для мотоблока чаще всего используют стояночные тормоза на прицеп к мотоблоку. При помощи них можно оставить прицеп с мотоблоком стоять продолжительное время, поставить под уклоном, или остановить во время езды. В общем все практически так же само, как бы мы использовали эту тормозную систему в автомобиле.

Разница только в том, что в автомобиле она выполняет роль запасной из-за своей примитивной работы и устройства. Активируются такие тормоза при помощи ручного или ножного управления со стороны водителя при помощи педали, или с помощью рычага.

Стояночные тормоза состоят из механического тормозного привода и тормозного механизма. Оператор при взаимодействии с рычагом или педалью запускает механический привод и передает действие на тормозной механизм.

Действие от рычага к тормозным механизмам передается через тросы. Их может быть три. Один, передний, соединен с рычагом, а двое задних — с колесами нашего прицепа. Рычаг активирует передний трос, который тянет за собой двое остальных. Такое взаимодействие обеспечивается благодаря уравнителю. Тросы крепятся к рычагу и колесам.

Очень хорошо что в такой тормозной системе имеется регулировочная гайка, при помощи которой можно легко изменить длину механического привода. Это бывает полезно, когда вы сняли тормоза со старенького ГАЗа и решили переставить на прицеп для мотоблока, если он короче или длиннее. К тому же всегда можно заиметь новые тросы — было бы желание.

Чтобы снять прицеп с тормоза, вам нужно просто переместить рычаг в обратное положение. Для этого в конструкции стояночного тормоза придумали возвратную пружину, которая может крепиться к переднему тросу, к тормозному механизму, или находиться на уравнителе.

Рисунок-схема тормозной системы, которую вы можете видеть ниже

1 — рукоять; 2 — рычаг управления тормозами; 3 — кронштейн; 4 — рычаг механического привода; 5 — направляющий троса; 6 — возвратная пружина; 7 — эксцентрик регулировочный; 8 — кронштейн; 9 — задний трос; 10 — уравнитель; 11 — тяга уравнителя тросов; 12 — тяга тормозного рычага; 13 — выключатель контрольной лампы (такая деталь нужна скорее в автомобилях, если переделываете тормоза под прицеп, она вам наверняка не понадобится).

Классификация

Не имеет значения тот факт, сколько осей на вашем прицепном ТС. Систему торможения можно установить на двуосный и одноосный легковой автоприцеп. Вопрос лишь в том, что именно это будет за система.

Учитывая способ управления и то, как передается тормозное усилие, различают 2 типа систем торможения:

  • автономные (электрические);
  • инерционные (они же системы наката).

С автономными все достаточно просто, хотя конструктивно они очень сложные.

Это фактически аналог тормозного оборудования, которым оснащаются обычные автомобили. То есть они схожи по принципу своего действия и по конструктивному исполнению. Включаются в работу при соответствующих действиях со стороны водителя. Стоит ли их устанавливать на автоприцеп, причем еще и легковой, очень спорный вопрос. Система дорогая сама по себе, и в обслуживании обходится дорого. А по эффективности особо инерционным системам не уступают. Потому и актуально будет спросить, а есть ли смысл в таком оборудовании.

Соединение прицепа с автомобилем

Если используются и другие прицепы, то сцепной шар лучше выбрать такого же размера, как и у них.

При выполнении этого элемента прицепа нужно помнить, что чем меньше длина соединительной части, тем быстрее автоприцеп будет реагировать на движение автомобиля. Имеется ввиду, что даже при незначительном боковом перемещении ведущих колёс, прицеп тут же резко переместится за ними. Это может привести к повреждению груза в прицепе, его падению. Оптимальной считается длина 1,5-2,5 м в зависимости от назначения прицепа. В качестве материала лучше выбрать, как и для рамы, стальные трубы квадратного поперечного сечения в количестве трёх штук.

Соединение труб с рамой выполняется сварным, для большей прочности рекомендуется усилить его уголками. Перед сваркой выполняется примерка, чтобы сцепка выполнялась точно по оси прицепа.

Здесь же монтируется страховочный трос или цепь. При движении он не должен волочиться по земле. При желании возможно в месте сцепки установить небольшое раскладывающееся колесо для удобства транспортировки прицепа без автомобиля.

Устройство тележки для мотоблока

Прежде чем строить тележку для мотоблока, надо выяснить, а что такое сам мотоблок. Это такое транспортное устройство, способное перемещаться по поверхности за счёт собственного двигателя внутреннего сгорания, который запускается выдёргиванием шнурка. Мощность силового агрегата мотоблока колеблется в пределах от 3,5 л.с.  до 12,0 л.с.  Ходовая часть бывает одноосной (чаще всего) или двухосной.

Одноосный мотоблокФОТО: hoztov.byДвухосный мотоблок с прицепомФОТО: hoztov.by

Между двигателем и ходовой частью находится трансмиссионный механизм, позволяющий переключать передачи и менять направление движения. Система управления позволяет оператору управлять режимами движения.

Мотоблок может работать в комбинации с различным сельскохозяйственным и коммунальным оборудованием: для обработки почвы, скашивания травы, уборки снега, коротких перевозок небольших грузов. В последнем случае к мотоблоку прицепляют тележку. Так как ведущие колёса устройства слабо нагружены, то по трудным дорогам он большой груз не потянет. С мотоблоком удобно обрабатывать междурядья, работать в теплицах.

Управление смонтировано на двух длинных рукоятках. С помощью них же оператор обеспечивает равновесие агрегата, что требует немалых физических усилий. Этот недостаток отсутствует у двухосных мотоблоков, но они значительно дороже и потребляют больше горючего.

Статья по теме:

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
