Делаем простой прицеп для мотоблока своими руками

Сложно полностью повторить уже существующую конструкцию изделия, так как у каждого из нас свой набор материалов и комплектующих, опыт самоделок и условия эксплуатации прицепа. Основными элементами конструкции являются подвеска и рама, вот с их рассмотрения мы и начнем.

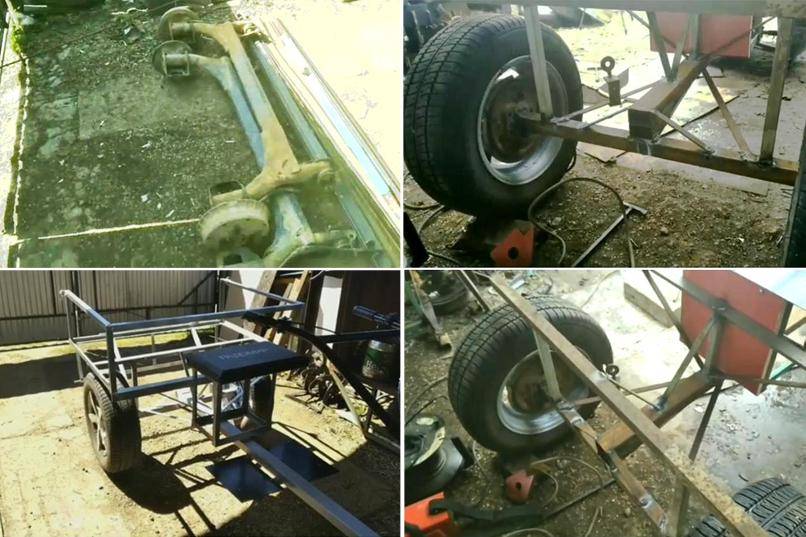

Зачастую в качестве основы для подвески используют заднюю жигулевскую балку вместе со ступицами от переднеприводных автомобилей. Решение простое и надежное.

Балка варится к раме прицепа в вертикальном положении. При этом погрузочная платформа получается довольно высокой. Балка диктует размеры прицепа, так что он получается тяжелый и солидных размеров. Для слабенького мотоблока с воздушным двигателем такой вариант ни к чему.

Чтобы уменьшить габариты подвески, можно вырезать центральную часть балки, а вместо нее к ступицам приварить трубу сечением 50х50 мм нужной длины в качестве оси. Представленный на фото вариант коляски взрослый человек легко переставляет руками. Более подробно процесс изготовления этой конструкции можно оценить с помощью следующего видео.

Теоретически, можно использовать заднюю балку от любого легкового автомобиля. При этом удобнее воспользоваться задней подвеской переднеприводного авто возможно меньшей массы и размеров. Хорошо подойдет по нагрузочной способности подвеска автомобиля «Ока».

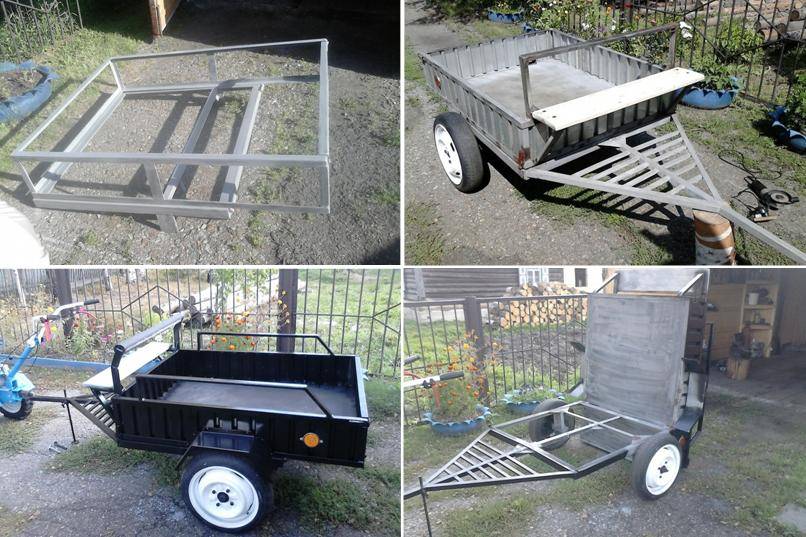

На фото представлено два варианта прицепов с задним мостом от классики ВАЗ в качестве оси. Редуктор следует извлечь, а его место закрыть металлической пластиной на болтах. Полуоси необходимо вытащить, отрезать до 200 мм и вставить обратно. Практика показала, что они успешно держатся на подшипниках и не выходят наружу. Мост варится к раме двумя укосинами с каждой стороны.

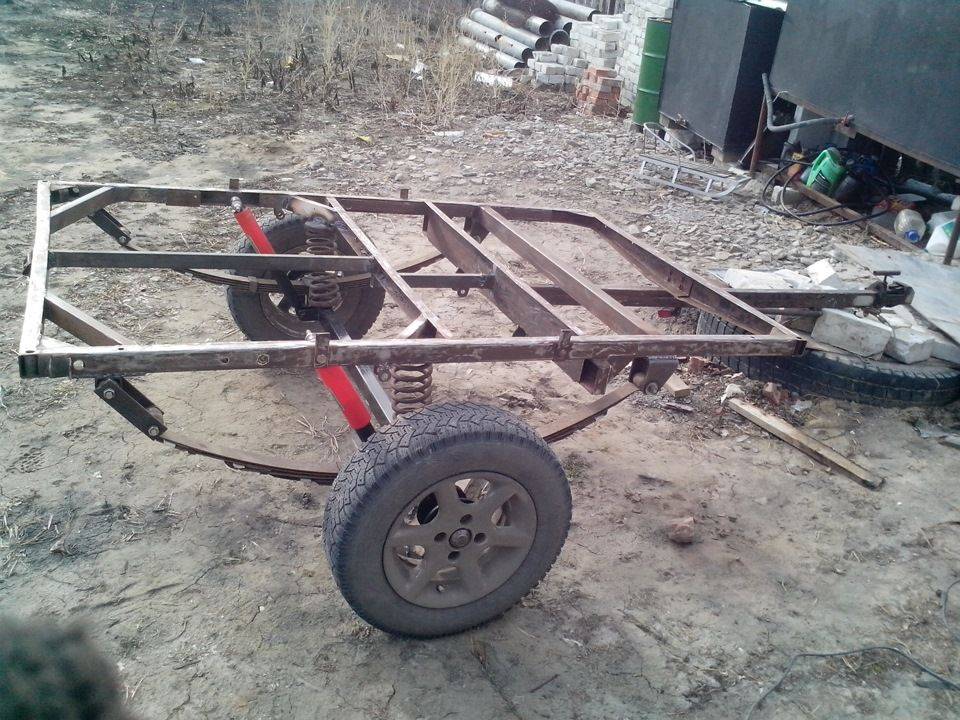

Прицеп на мягкой подвеске заметно комфортнее, хотя и сложнее. Груз не подпрыгивает в тележке на каждом ухабе, и «пятая точка» водителя не испытывает ненужных перегрузок. Вероятно, установка рессор и пружин одновременно – явный перебор. При этом изготовить рычаги на сайлентблоках и установить пружины не так уж и сложно.

Тележка для перевозки сыпучих материалов должна быть откидной. В данном примере рама изготовлена из уголка 50х50 мм. К ее задней части и кузову приварены петли. Ось тележки размещается точно по центру тяжести груза. Для разгрузки прицеп нужно выставить на подставке, отсоединить от мотоблока, а затем наклонить, поднимая дышло вверх. Следует быть осторожным и не допускать резкого движения дышла.

Пошагово с чертежами

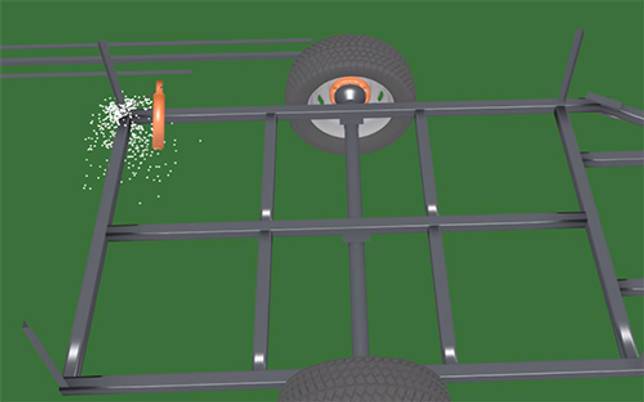

Как показывает чертеж телеги для мотоблока, у конструкции имеется четыре основных узла, которые соединяются вместе, с помощью сварочных швов: кузов, водило, рама и колеса. Все узлы сначала собираются отдельно, и лишь потом соединяются вместе.

Рама изделия изготавливается в первую очередь. Ее нужно выставить максимально ровно, с помощью уровня и посадить на прихватки. От нагревания металл расширяется, поэтому ее нужно будет выставлять повторно. Далее необходимо обварить все стыки каркаса с двух сторон.

Далее привариваются поперечины и лонжероны, которые образуют своеобразную сетку, на которую, в результате будет крепиться днище прицепа. Створки кузова можно сделать не раздвижными, или откидными – у обоих вариантов есть свои плюсы и минусы.

В любом случае, к бортам обоих вариантов необходимо приделать крепления для фиксации груза.

Водило, один из узлов ходовой части, можно изготовить из швеллеров, или трубы с круглым сечением. Труба должна иметь достаточно толстый слой металла, и быть прочной – дополнительно усилить ее по длине будет сложно. Оно намертво скрепляется с осью прицепа с помощью нескольких балок и угольников.

Это крепление очень важно, поскольку на нем, по сути, держится баланс всей ходовой – благодаря нему, телега едет туда, куда ее направляют. И в определенный момент оно подвергается большим нагрузкам – в моменты поворотов с полным, загруженным прицепом и во время движения по неровной дороге

Сцепное устройство для мотоблока своими руками

Большое преимущество самодельного устройства в том, что владелец учитывает свои запросы и изготавливает его исходя из необходимых ему вводных: модели мотоблока, нагрузки, параметров навесного оборудования.

Но первое, что необходимо учитывать — на этот узел в любом случае будет приходиться повышенная нагрузка, поэтому важно со всем вниманием подойти к размерам, конструкции и уровню прочности всех частей этой детали. Правильно заданные параметры приспособления обеспечат максимально надежную агрегацию с мотоблоком, необходимую подвижность узла и долговечность его использования

Определяясь с конструкцией, обратите внимание на размеры фаркопа своего мотоблока и особенности навесного оборудования (уже имеющегося и того, которое планируется приобрести). Первоочередная задача заключается в обеспечении максимальной совместимости агрегата со всеми необходимыми навесными и прицепными устройствами

Немаловажной является и простота в использовании и возможность агрегации с оборудованием, имеющим различные параметры. Основная рабочая деталь, как правило, имеет П-образную форму и служит кронштейном, который посредством имеющихся в нем отверстий закрепляется на мотоблоке

К другой его стороне крепится стойка навесного приспособления

Основная рабочая деталь, как правило, имеет П-образную форму и служит кронштейном, который посредством имеющихся в нем отверстий закрепляется на мотоблоке. К другой его стороне крепится стойка навесного приспособления.


Перед сборкой сцепки внимательно читаем инструкцию

Изготовление прицепа своими руками

После изучения всех вариантов конструкции при изготовлении самодельного прицепа для мотоблока чаще всего используются наиболее простые варианты. Самосвальное устройство, безусловно, сложнее сделать, но его функциональность на порядок выше.

Работы по созданию прицепного устройства для мотоблока своими руками начинаются с чертежа. Благодаря этому можно определиться с количеством необходимых материалов и выбрать сложные узлы, требующие разработки более точных схем.

Следует помнить, что центр тяжести грамотно сбалансированного прицепа должен располагаться ближе к переднему борту, но при этом не выходить за уровень колесной оси.

Сборка рамы

Надежность рамы предопределяется долговечностью и прочностью, которой будет обладать прицепное устройство. Это следует учитывать при создании проекта будущего прицепного устройства. Таким образом, при изготовлении рамы прицепа можно использовать следующие материалы:

  • Уголок и трубу прямоугольного сечения.
  • Переднюю и заднюю поперечины можно изготовить из уголка размером 25х25 мм.
  • Для лонжеронов отличным выбором станет труба 60х30 мм.
  • Для соединения всех элементов необходимо сделать пять дополнительных поперечин, образующих решетку-каркас.
  • К продольным трубам этой решетки по углам крепятся четыре вертикальные стойки.

Изготовление цельного прицепа является довольно простым делом. Некоторые владельцы приусадебных участков решают изготовить более сложные устройства. В такой ситуации все последующие действия зависят от выбора конкретного типа прицепа:

  • На самосвальном прицепном устройстве задний борт должен быть откидным.
  • Если планируется изготовление прицепа с откидными бортами, то такую конструкцию должны иметь все три борта, кроме переднего.
  • Рамы откидных элементов следует изготовить отдельно от общего каркаса. Для простых моделей они могут быть его общими элементами.

Обшивка каркаса

Это один из самых простых этапов в создании прицепного устройства. Однако некоторые нюансы присутствуют и их необходимо учитывать. Для проведения работ по обшивке каркаса стоит выбирать те материалы, которые не смогут увеличить стоимость прицепного устройства:

  • Дерево — наиболее доступный материал, но не самый практичный из-за низкой устойчивости к влаге. Чтобы доски прослужили максимально долго, необходимо в обязательном порядке обработать их специальными составами и постоянно следить за целостностью покрытия.
  • Пластик — лишен основного недостатка древесины, но при этом обладает слабой устойчивостью к механическим повреждениям.
  • Металлические листы — предварительно должны быть обработаны антикоррозийными составами и являются наиболее прочным, но и довольно дорогим материалом.

Сначала необходимо обшить низ (пол) прицепа, а затем заняться его бортами.

Ходовая часть

Этот элемент конструкции может быть взят от старого транспортного средства, например, садовой тачки. Для его крепления необходима дополнительная труба. Ступицу можно напрессовать, а ее заднюю часть расточить и укрепить на оси

При этом крайне важно следить, чтобы не возникло перекосов

Для монтажа колес лучшим вариантом являются штифты. Они обеспечат довольно надежное и долговременное соединение. Чтобы усилить конструкции, можно использовать болтовые соединения. Заключительным этапом работ по изготовлению ходовой части станет крепление колпаков.

После создания прицепного устройства остается сделать сцепку. Это отдельный элемент, являющийся при этом весьма ответственным. Наиболее простым способом соединения мотоблока с прицепом является узел «труба в трубе». К одному концу предварительно согнутой трубы в вертикальном положении крепится короткий отрезок трубы.

На противоположном конце основного элемента (изогнутой трубы) приваривается второй отрезок, и на нем необходимо закрепить шкворень, который и будет выполнять роль соединительного элемента. Это надежная конструкция проста в изготовлении и отличается высокой надежностью.

Что представляет собой прицеп к мотоблоку

Прицепное устройство к мотоблоку состоит из:

  • кузова;
  • колес;
  • крыльев;
  • сиденья;
  • дышла;
  • тормозов.

Способность кузова выдержать тот или иной груз зависит от качества сборки. Тележка должна быть изготовлена из прочного материала, способного выдержать тяжесть груза и любые погодные условия. Кроме этого, желательно, чтобы она имела откидные борта для удобства погрузки и разгрузки. Габариты должны быть вместительными и соответствовать мощности мотоблока.

На тележках используют колеса: автомобильные, от мотоцикла и т. п. Главное, чтобы выдерживала большие нагрузки.

Крылья есть и на автомобилях. Служат защитой от попадания камней и грязи от колес.

Все современные прицепы оснащены сиденьями. Некоторые мастера сооружают под ними ящик для хранения необходимых вещей.

Дышло — это крепление в виде треугольника, соединяющее прицеп с мотоблоком.

Тормоза позволят улучшить процесс транспортировки грузов.

Прицепное оборудование для мотоблоков можно приобрести у производителей сельскохозяйственной техники, а можно изготовить самодельный прицеп к мотоблоку. Рассмотрим оба варианта.

На рынке существуют много готовых моделей для мотокультиваторов. Они имеют разные размеры, весовую категорию, грузоподъемность и стоимость. Их плюс состоит в том, что их собирают профессиональные механики по заранее разработанным схемам. Вы на это не тратите ни сил, ни времени. Минусы заключаются, во-первых, в поиске добросовестного производителя, отпускающего качественный товар, а во-вторых, добротный продукт стоит недешево.

Мотоблок выполняет роль лошадиной упряжки. Он выступает в роли привода, подсоединенного дышлом к прицепу. Для этой цели подойдут такие марки мотоблоков как: Патриот, Урал, Кайман 320, Форза, Кроссер, Прораб, Викинг, Техас.

Можно изготовить прицеп для мотоблока Нева, сделанного из прочного металла. Грузоподъемность кузова 500 кг. На тележке есть тормозной привод, что облегчает вождение. На просторах интернета можно встретить очень много чертежей прицепов к мотоблоку Нева. У них удачная конструкция с минимальными расходными материалами.

Среди готовых моделей можно встретить устройство с функцией самосвала. Конструкция в принципе такая же, как и на обычной тележке, но с модификацией, позволяющей совершать разгрузку благодаря откидыванию ящика. Хотя такая модель и стоит дороже, но в хозяйстве она необходима.

Изготовление и сборка тележки часто производится самими хозяевами мотоблоков. Самоделок очень много, но собрать их можно по одному принципу — ходовой части на колесах, бортов и оси, чтобы соединить прицеп с мотоблоком.

Из балки ВАЗ-2109

Прицеп из балки ВАЗ-2109 подойдет для мотоблоков с большой мощностью – 10 л.с. Конструкция будет довольно тяжелой, поэтому нужна большая тяговая мощность. Такие прицепы обладают большой грузоподъемностью.

Сделать прицеп из балки ВАЗ-2109 своими руками просто, достаточно посмотреть обучающие видео, которые доступны бесплатно. Также можно найти чертежи и размеры конструкции, подойдут практически любые, с одной или двумя осями.

Балка будет использоваться в качестве оси, для задней оси подойдет целый мост с колесами от ВАЗ-2109. Для передней оси будет достаточно одной балки, колеса могут быть любыми. Для габаритных прицепов рекомендуются широкие колеса, обеспечивающие проходимость и устойчивость.

Преимущество прицепа для мотоблока на базе балки от ВАЗ 2109 в том, что не нужно тратить время на изготовление дополнительных узлов, особенно если берется задний мост целиком.

Рекомендации по эксплуатации

Как показывает практика, «Нива» поступает на реализацию в уже собранном виде, но после приобретенияперед установкой навесного оборудования требуется выполнить правильную регулировку основных узлов. Грамотная подготовка оборудования позволяет выполнять полноценную работу с максимальным использованием характеристик.

Для полноценной работы двигателя обязательно осуществляется настройка клапанной системы. С этой целью выполняется разборка карбюратора, а также откручивание всех винтовых соединений на верхнем и нижнем корпусе с последующей чисткой элементов. На следующем этапе выполняется настройка клапанов при помощи регулировочных винтов.

Чтобы оборудование служит максимально долго и сохраняло свою работоспособность, следует придерживаться следующих рекомендаций по эксплуатации:

в процессе установки культивирующих навесов нужно контролировать направление ножей по ходу движения оборудования;если в процессе проведения сельскохозяйственных работ колеса буксуют, то рекомендуется установка дополнительных грузов;очень важно контролировать качество и чистоту используемого в мотоблоке топлива;при запуске в работу холодного устройства необходимо закрывать воздушную подачу посредством специальной задвижки;после запуска РУД устанавливается на позицию ХХ, а двигатель прогревается примерно три минуты;категорически запрещается выставлять обороты на максимальные показатели на этапе прогрева мотора;особенно важно предотвращать в процессе работы попадание масла на поверхность воздушного фильтрующего элемента. Прежде чем приступать к работе с адаптерами и мотоблоками, очень важно ознакомится с прилагаемой производителем инструкцией

Прежде чем приступать к работе с адаптерами и мотоблоками, очень важно ознакомится с прилагаемой производителем инструкцией

Изготовление самодельного прицепа для мотоблока своими руками

Для изготовления самодельного прицепа для мотоблока своими руками стоит придерживаться определённой последовательности действий. Предлагаем с ней познакомиться.

ФОТО: a.d-cd.netРама корпуса

Для изготовления рамы берется металлопрокат с подходящей формой и размером поперечного сечения. Работы выполняют в следующей последовательности:

Ходовая часть

Сборочные работы по изготовлению ходовой части самодельного прицепа выполняются в следующей последовательности:

ИллюстрацияПорядок действий

При изготовлении своими руками оси для прицепа, в трубу ввариваются полуоси от «Жигулей». По краям и по центру трубы привариваются швеллеры, к которым будет крепиться рама

Рама приваривается к балке. Для этого конструкцию переворачивают и формируют сварочный шов с обратной стороны

Конструкцию переворачивают. В местах соприкосновения рамы с осью элементы сваривают между собой, предварительно установив уголки

Для дополнительного усиления рамы приваривают поперечины. Их располагают в соответствии с чертежом

Устанавливают колёса. Проверяют их параллельность. Его конструкцию сварена правильно, колёса встанут верно

Приваривается дышло, если это не было сделано ранее

Кузов, обшивка каркаса

Формирование кузова выполняется в следующей последовательности:

ИллюстрацияПорядок действий

К раме привариваются вертикальные стойки. Их высота зависит от объёма изготавливаемого прицепа для мотоблока. В среднем их высота 42 см

Вертикальные стойки соединяются между собой горизонтальными элементами. Пространственное положение каждого тщательно контролируется. При необходимости, приваривается сидение. Конструкция устанавливается в сборе

Для крепления обшивки к раме привариваются дополнительные элементы. Предусматриваются горизонтальные и вертикальные детали

Крепится поддон. Может использоваться листовой металл толщиной до 2 мм. Сначала поддон прихватывают, а затем аккуратно приваривают по всему периметру

Устанавливаются борта. Для их изготовления используется листовой металл либо металлопрофиль

К раме привариваются петли для откидного борта. Ответная часть приваривается к самому откидному борту. Элемент устанавливается на место

Приваривается конструкция, позволяющая зафиксировать откидной борт во время движения

Тормоза на прицеп к мотоблоку своими руками: порядок изготовления

Чтобы прицеп к мотоблоку случайно не покатился, стоит вовремя задуматься, как сделать тормоза. При их наличии существенно повысится безопасность эксплуатации прицепной конструкции. Для изготовления тормозов на прицеп к мотоблоку своими руками надо иметь в наличии тягу, трос и барабан. Работы выполняются в следующей последовательности:

  • крепим барабан на ступице одного из колёс;
  • к тормозному диску привариваем отрезок трубы;
  • надеваем механизм на ось;
  • на оси закрепляем тормозные колодки с тросом. Последний протягиваем к рычагу, который устанавливаем рядом с сиденьем водителя.

Предлагаем посмотреть видео, в котором рассказывается, как изготовить тормоза на прицеп для мотоблока своими руками:

Прочие детали

Кроме перечисленных элементов возможна установка дополнительных деталей, которые расширят функциональные возможности прицепа для мотоблока. При изготовлении прицепного устройства своими руками можно предусмотреть установку:

  • откидной лавки. Её крепят к переднему бортику кузова, используя в качестве опоры боковые части;
  • запасного колеса, которое может потребоваться при выполнении работ за пределами дома. Чаще всего для его размещения выбирают боковой борт либо нижнюю часть поддона. Для исключения его смещения используется специальный крепёж;
  • небольших ящичков либо специальных сумок, располагающихся вблизи сиденья водителя. Их используют для хранения мелкого инструмента, который может потребоваться при выполнении ремонтных работ.

ФОТО: a.d-cd.netФиксация запасного колеса может производиться по-разному
