Грабли для мотоблока своими руками

Как сделать самодельные грабли на мотоблок?

Умелые фермеры уже научились создавать действительно функциональное и надежное оборудование, поэтому сомневаться в эксплуатационных свойствах и долговечности результата не приходится. Если серьезно подойти к процессу и использовать чертежи, все наверняка получится на высшем уровне.

Работаем над формированием оси и колес

Шаг 1. Создаем колесо из металла Для начала необходимо взять непригодный диск для зерновой вспашки диаметром не более 40 см. После выбивания внутреннего подшипника, можно оставить его внутри и поместить туда прут из металла.

Затем берем металлическую полоску, и, обкрутив ее вокруг диска, аккуратно привариваем. В итоге получим колесо с довольно широким протектором.

Шаг 2. Делаем и монтируем ось Металлический прут продеваем в «колеса». Нужно, чтобы он «выглядывал» из диска на пару десятков миллиметров. Важный момент: стопорное кольцо должно быть наварено с внутренней стороны, а снаружи просверлено стопорное отверстие для шплинта.

С помощью электрической дрели создаем посадочное место точно в центре прута. В качестве шплинта можно пустить электрод (3мм).

Шаг 3. На оси создаем места для дальнейшего крепления к каркасу Чтобы в будущем грабли было удобно эксплуатировать, можно создать крепления специального плана для рамки из металла. Речь идет о двух пластинах, размещаемых на расстоянии 100 мм от каждого колеса.

Используя сварочный инвертор, следует прикрепить к оси несколько металлических планок. Не стоит забывать, что самодельные грабли получатся весьма тяжелыми, поэтому нельзя игнорировать установку усилений косого плана между осью и деталями сооружения.

Монтируем дышло и стойки

Шаг 1. Прикрепляем косые опоры под наше творение Используем несколько квадратов (из металла) и привариваем их строго по параллели между собой к оси. Если же длина будет разной, с помощью болгарки можно откорректировать оплошность.

Шаг 2. Прикрепляем дышло После измерения расстояния между опорами, вычисляем центр, где будет дышло. В ход пойдет стандартная толстостенная труба (диаметр 30 мм). Ее высота зависит от пожеланий владельца. Использовать следует именно толстостенный вариант, ведь грабли поддаются невероятной нагрузке, которую они должны выдерживать.

Шаг 3. Готовим зацеп дышла Человек может приварить обычную трубу или же выгнуть ее в С-образной форме. Многое зависит от удобства и предпочтений мастера. Главное, чтобы дышло не «прыгало» из стороны в сторону.

https://youtube.com/watch?v=1Tmgrr-XfQQ

Заботимся о системе усилений

Ожидается, что в итоге грабли получатся довольно тяжелыми – не меньше 15 кг. Дабы избежать поломок, можно связать слабые места с помощью металлических квадратов 15х15. Этот вариант усиления проводится в середине стоек, а после связки между собой в центре параллельного усиления следует приварить подкос.

Опускающая и поднимающая грабли тяга станет еще одним типом верхнего усиления. С ее помощью устройству удастся избежать боковой неустойчивости.

Работаем над планкой граблей

Шаг 1. Прикрепляем ось граблей Создаем рабочий захват прибора, отрезая от трубки 1,5 метра. Затем к стойкам прикрепляем горизонтально с помощью сварочного аппарата две трубки, в которые и помещаем ось. В итоге выходит труба, спокойно крутящаяся по кругу в креплении.

Шаг 2. Создаем «ушко» Берем трубу и к ее верхнему углу аккуратно привариваем тягу. Что касается второго конца этой самой тяги, то он будет сидеть на эксцентрике, доставая до центра дышла. При нажатии на ручку, грабли будут то опускаться, то подыматься.

Шаг 3. Навариваем пружины Можно приобрести их отдельно, а можно купить 20 метров проволоки-нержавейки и самостоятельно выгнуть детали С-образной формы. Приварить их можно к уголку или же просто поместить в специальное отверстие, созданное с помощью дрели.

После завершения всех работ желательно тщательно смазать все компоненты солидолом. Причем совершать эту процедуру следует постоянно, чтобы избежать поломок или перегревания деталей.

https://youtube.com/watch?v=u1aNWxoMfYc

http://pro-motobloki.ru/navesnoe-oborudovanie-dlya-motoblokov/228-delaem-grabli-dlya-motobloka-svoimi-rukami.html

http://sam-stroitel.com/grabli-dlya-motobloka.html

Самостоятельное изготовление навесных и роторных ворошилок

Перед тем как начинать делать грабли для мотоблочной техники своими руками, необходимо понимать, как правильно сделать чертежи, которые позволят сконструировать навесные или роторные ворошилки. Первую разновидность грабель другими словами ещё называют солнышком из-за круглой формы. Каждая из конструкций отличается своими особенностями. Их стоит обязательно учитывать, чтобы обеспечить эффективность будущих работ и качество оборудования.

Роторные грабли

После того как чертежи граблей для мотоблока сделаны, можно приступать к изготовлению рамы. Для этого понадобятся металлические трубки. Их габариты напрямую связаны с тяговой мощностью трактора или другой сельскохозяйственной техники. Для такой цели также можно использовать трубы квадратного сечения, если круглых под рукой не оказалось. Многие фермеры указывают на то, что с такими элементами работать даже проще, так как здесь будет возможность лучше произвести стыковку деталей подгоняя их точно под размеры.

Если человек собирает грабли своими руками не к мотоблоку, а к трактору, вал отбора обязательно стоит снабдить понижающим редуктором. Это объясняется тем, что большее количество данной техники производит примерно 540 оборотов в минуту. Но такое количество слишком велико для самодельного устройства. Для замены ротора здесь можно использовать обыкновенный диск от автомобиля. К его корпусу необходимо приварить как минимум 10 одинаковых трубок. В итоге должна получиться фигура в виде солнца, так как трубки выходят за пределы диска.

Когда трубки стали на свои места, на следующем этапе сборки ворошилок для мотоблока своими руками можно приступить к прикреплению зубьев.

Обычно их делают из обыкновенной толстой проволоки и прочного прута из стали. Присоединяются эти детали с помощью сварочного аппарата. Если перед работой мастер правильно сделал чертежи и собрал устройство, соблюдая указанные там размеры, ворошилки будут качественными и прослужат несколько лет без ремонта.

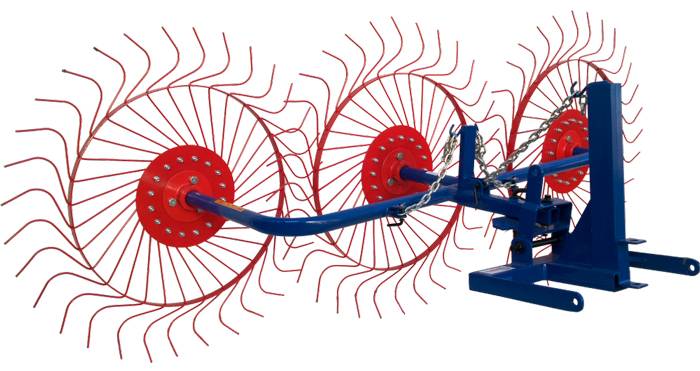

Классический ворошитель «Солнышко»

Если мастер хочет собрать такие грабли к своему мотоблоку или трактору своими руками, он должен понимать, что для первой разновидности техники он может использовать максимум трехколесную конструкцию. Для трактора количество колёс можно увеличить на 2 штуки. Чтобы собрать такое устройство, понадобится следующее:

  1. Толстая проволока из стали.
  2. Металлические листы толщиной не менее 4 миллиметров.
  3. Трубки круглого или квадратного сечения из металла.

Чтобы нарезать и скрепить между собой трубки из стали, понадобится болгарка и сварочный аппарат. Именно из этих элементов будет собрана основная рама ворошителя. После на эту конструкцию нужно прикрепить кронштейны для колёс. Чтобы сделать диски для будущих граблей, можно использовать стальные листы. Как альтернативу иногда используют велосипедные колёса. Но в данном случае их придётся усилить дополнительно накладками и металлическими прутами. Если этого не сделать устройство рано или поздно распадется в момент использования.


Чтобы сделать подобный ворошитель, нужно следовать инструкции

Толстая стальная проволока необходима для изготовления пальцев, то есть крючков, которые будут служить как своеобразные заборники для соломы, скошенной травы или листьев. Конструкцию лучше собирать таким образом, чтобы в будущем эти элементы можно было заменить на другие. Для этого устройство можно оснастить зажимным механизмом или прикрепить эти крючки болтами, что позволит разобрать устройство в любой необходимый момент. Чтобы успешно установить такие игольчатые колёса, лучше использовать подшипники, складывающиеся в ступицы.

На следующем этапе изготовления ворошилки необходимо произвести монтаж навески, которая служит для соединения с сенокосной техникой или мотоблоком. Этот элемент иногда дополнительно снабжают пружинами из стали для эффекта амортизации, а также подъемным механизмом, необходимым для подъема конструкции с земли, чтобы она не испортилась при передвижении по асфальту. Если всё сделать правильно, такая колесно-пальцевая ворошилка будет такой же функциональной, как, например, модель ВМ-3 для мотоблока, за которую придется отдать примерно 11 500 рублей.

Это интересно: как сделать грунтозацепы на мотоблок.

Лучшие модели

Основным качеством граблей является их прочность и стойкость к износу, в качестве материала хорошо подходит сталь. Не менее важны антикоррозийные свойства материала, потому что при работе со скошенной травой происходит постоянный контакт конструкций граблей с водой, из-за чего грабли из плохого материала быстро придут в негодность.

При правильной эксплуатации и хранении качественные грабли будут служить не менее 10 лет даже при самом активном использовании.

ГПС-210 МБ НЕВА

Поперечные грабли с шириной охвата 2,1 метра. Производятся в России. Скорость движения при работе не превышает 5 км/час.

Поперечные грабли с охватом в 2 метра, рабочих зубцов 28. Производятся в России.

ВМ-3 и ВМ-4

Модели трех- и четырехколесных валковых граблей, производимых в России. Ширина охвата от 1,25 метров для трехколесной и до 1,4 метров для четырехколесной модели. 32 рабочих зубца. Спицы изготовлены из закаленной пружинистой стали, колеса на подшипниках.

СМ.1к.

Трехколесные валковые грабли Российского производства с охватом в 1,65 метра. Количество спиц на одном колесе — 32 штуки.

Как сделать грабли на трактор – изучаем алгоритм в деталях

В устройстве и принципе действия граблей для трактора нет абсолютно ничего сложного. В связи с этим некоторые фермеры предпочитают экономить деньги на покупке заводских моделей ворошилок, изготавливая оборудование самостоятельно. В итоге удается собрать эффективные конструкции, которые по своей надежности и функциональности практически ничем на уступают рыночным моделям.

Вместе с тем, чтобы добиться желаемого результата, потребуется тщательно изучить чертежи, в которых должны быть указаны размеры всех деталей и место их монтажа в конструкцию.

После ознакомления со схемами можно приступать к непосредственной сборке.

Алгоритм действий должен выглядеть следующим образом:

  1. Вначале необходимо сделать прочную и устойчивую к ударам раму. Ее габариты напрямую зависят от тягового класса имеющегося в хозяйстве трактора. Средней считается ширина охвата граблей в 3,5 м при длине оборудования в 2,5 м;
  2. Форма изготавливаемой рамы может напоминать стрелу башенного крана – такого рода конструкция будет обладать высокой надежностью и грамотным распределением рабочих нагрузок. Размеры одной из частей рамы должны соответствовать габаритам с навеской, а другая – постепенно сужаться к краю. С целью изготовления прочного каркаса лучше всего воспользоваться уголками , а также круглыми или квадратными трубами;
  3. Чтобы оборудование могло функционировать, его потребуется снабдить ротором. Последний должен приводиться в движение посредством карданного вала, с ролью которого может справиться задний мост легкового авто – он оборудован всеми необходимыми для работы шестернями;
  4. Чтобы эффективно использовать самодельные грабли, потребуется снизить количество оборотов вращения ВОМ. В большинстве тракторов последний вращается со скоростью минимум 540 об/мин. Этот показатель слишком большой для эксплуатации ворошилки, в связи с чем орудие необходимо оборудовать понижающим редуктором;
  5. Вложенную в редуктор мощность необходимо разделить на 2 отдельные передачи. Первая будет отвечать за сбор сена, а другая – за формировку валков. Скорость вращения вала, при этом, должна составлять 80 и 20 об/мин. соответственно;
  6. С ролью ротора хорошо справиться автомобильный диск, к которому понадобится приварить 10 одинаковых трубок. В итоге должно получиться своеобразное солнышко, диаметром примерно 3,5 м. В трубках нужно просверлить по несколько отверстий с шагом 50 см друг от друга. Такое решение даст возможность регулировки ширины охвата и облегчит перевозку граблей;
  7. В конце потребуется сделать зубья. Для их изготовления своими руками следует воспользоваться инструментальным или другим прочным металлом. К ротору зубцы нужно крепить посредством резьбы или сварки.

Созданная таким образом ворошилка для сена на трактор подойдет для эксплуатации с агрегатами, которые относятся к тяговому классу 0,9–1,4. Это позволяет устанавливать грабли на ХТЗ трактор и сельскохозяйственный машины других марок.

Грабли ручные своими руками

Иногда происходит такая ситуация, что владельцу приусадебного участка необходимо срочно грабли для работы, но к сожалению старые вышли из строя или они вообще отсутствуют. Именно поэтому появляется вопрос как сделать их собственными руками без особых усилий.

Огородники и садоводы, которые обрабатывают свой земельный участок граблями, этот предмет труда является обязательным он, способствует производительности.

С помощью данного инструмента можно обрабатывать почву, осуществлять сборку урожая, и наводить чистоту на всём участке. Есть люди, которые думают, что грабли бывают одного вида для каких-то определенных работ.

Их огромное множество и каждый из моделей предназначена для определенной работы.

Конструкции

Рыхление грядок, способствует очищению участка от сухих листьев, помогает собирать скошенную траву и удалять сорняки, этот инструмент является настоящим помощником садовода.

Инструкция по применению данного инструмента, очень просто большой черенок который является ручкой и поперечная планка с зубчиками. Зубчики в свою очередь могут быть разными зависимости от предназначения этих городов. Они бывают с большим или меньшим количеством зубьев, их форма длина и толщина отличается ещё нередко, случается так что грабли делают из разных материалов.

Рабочая часть габиль не имеет каких-то конкретных требований, состоит из различных материалов, но они уже напрямую зависят от того для чего предназначен этот инструмент.

Разновидность

1. Крашенное железо. Этот вид инструмента является одним из тяжелых, к сожалению зубья на граблях быстро искривляются поэтому степень износа очень высокая.

2. Сталь. Всем прекрасно известно, что сталь это долговечный материал, но стоит понимать, что эти грабли самые тяжёлые.

3. Наколенный алюминий. Этот вид в соответствие веса и качества является самым оптимальным.

4. Пластик. Грабли из этого материала очень лёгкие, но что касаемо их прочности она желает лучшего.

5. Деревянные грабли очень прочные и лёгкие.

Грабли прекрасно подходят для того чтобы рыхлитель почву, сгребать листья, извлекать корни и разрывать землю после того как произошло вскапывание.

Непривычные грабли витые, они являются отличным инструментом для разбивания больших глыб земли и хорошо вспахивают почву. Что касаемо самодельных грабель зачастую они имеют большое, широкое основание с короткими зубьями. Основное предназначение грабель сделанных своими руками для уборки сорняков и сухой травы.

Как изготовить черенок для грабель

Для того чтобы сделать черенок для граблей своими руками понадобится дерево для этого подойдет дуб, бук, сосна, береза, или тополь. Если у вас есть опыт выпиливания, то можно приступить к созданию черенка. Ну а если такого опыта нет, а рукоять нужна, то можно ее сделать из ствола молодого деревца.

Изготовление основы

Самостоятельно вы сможете изготовить деревянные грабли для этого понадобится колодка бруска длиной до 60 см шириной 5 см. Также для выполнения этой работы понадобится рубанка.

При помощи этого инструмента придётся выпиливать зубчики, а высотой не более 3 см. Расстояние между зубчиками не более 4 сантиметров. Таким образом вы создаете квадратные заготовки для будущих зубьев.

Затем необходимо ножом вырезать нужное количество зубьев и определить их длину.

По сути создать такие грабли не сложно просто стоит выделить немного свободного времени и сил на данное мероприятие.

Источник

Описание конструкции

Грабли садовые выполняют разнообразные функции: разрыхление грядок, очистка участка от сухих листьев, скошенной травы и сорняков и т. д. Это лучший помощник огородников, садоводов и фермеров.

Конструкция этого инструмента крайне проста: черенок, на который насажена поперечная планка с зубьями.

Исходя из их назначения, меняется и конфигурация: число зубьев, их форма, длина, толщина, материал и другое.

Для фермерских хозяйств и больших сельскохозяйственных угодий выпускаются специальные грабли-ворошилки – машина, которая предназначена для сгребания и ворошения покосов.

Виды косилок для мотоблоков

Эффективно скосить траву на больших участках, заготовить сено, привести в порядок большой газон, освободить участок от зарослей сорняков можно с помощью косилки для мотоблока. Рабочая скорость приспособления зависит в основном от возможностей самого мотоблока. Существует два основных вида косилок — роторные и сегментные, каждый из которых имеет свои плюсы и минусы.

Большей популярностью пользуются роторные версии косилок для мотоблока. Их главным преимуществом является эффективная работа на поверхностях со сложным рельефом, на участках с высокой травой, сухостоем, зарослями сорняков. Роторные косилки — это отличная возможность скашивания травы для заготовки сена, минимальное техобслуживание. Существенным минусом является невозможность стрижки газона роторной косилкой из-за отсутствия регулировок высоты среза травы.

Сегментные косилки для мотоблоков хорошо работают только на ровных территориях, малейшие препятствия могут спровоцировать серьезные поломки. Высокие травы также могут препятствовать нормальной работе.

Таким образом, при выборе вида косилки для мотоблока следует, прежде всего, исходить из задачи, которую для себя определил владелец. Для выполнения функций газонокосилки подходят сегментные модели, для сенокоса и работы на сложных поверхностях единственный выход – приобрести роторную косилку.

Роторные косилки

Конструкция роторных (дисковых) косилок для мотоблока простая: на раме установлены режущие диски – один, два или три. По способу подключения роторные косилки для мотоблока подразделяются на три группы:

  • навесные – крепятся сзади;
  • прицепные или фронтальные – устанавливаются в передней части мотоблока;
  • полуприцепные – агрегатируются сбоку.

При выборе необходимой модели косилки следует ориентироваться на мощность мотоблока или культиватора. Состриженный двухроторной косилкой валок складывается по центру между колесами. Однороторная косилка формирует валок на одну сторону мотоблока.

Роторной косилке для мотоблока не страшны препятствия – в случае преград, благодаря специальной конструкции, ножи складываются под диски.

Популярные модели косилок для мотоблоков: Заря, фронтальная Скаут RM1, задняя Скаут RM2, КМ-0,5 Терминатор, КР-0,5 Нева. Насколько производительно работает роторная косилка, можно убедиться, посмотрев интересное видео.

Покос люцерны: косилка для мотоблока

Роторная косилка для мотоблока

Сегментные косилки для мотоблока

Сегментные косилки для мотоблока отличаются преимуществами: обеспечивают качественную равномерную стрижку травы, более производительны, срезанная трава укладывается по одну сторону. Их принцип работы несколько иной: срез травы осуществляется вследствие возвратно-поступательного движения близко расположенных ножей.

Высота сенокоса регулируется с помощью салазок. Серьезным требованием для безопасной работы сегментной косилки для мотоблока является исключение столкновения с различными препятствиями, камнями, корягами. Некоторые модели сегментных косилок для мотоблока: GRUNFELD MF200, Добрыня, сегментно-пальцевая ДТЗ, GC360, КН-1,1 и др.

Самодельные косилки для мотоблоков

По стоимости заводские сенокосилки вполне доступны потребителям. Но, возможно, у кого-то есть желание и возможности сделать сенокосилку своими руками или, вследствие особенностей участка, могут быть свои специфические требования к сенокосу. Желающие проявить личные способности и навыки, без труда могут найти соответствующие чертежи и схемы в Интернете, и изготовить дисковую косилку для мотоблока своими руками в качестве недорогой функциональной насадки.

Металлический профиль или уголок используют для каркаса, ножи вырезают из листового металла, устанавливают с помощью подшипников. Работа самодельной роторной косилки для мотоблока с адаптером – отличный результат:

Зачем покупать косилки для мотоблоков, если можно попробовать сделать отличное оборудование своими руками – так считают некоторые владельцы техники. И, несмотря на то, что для самодельной сегментной косилки потребуется больше навыков, специального инструмента и комплектующих, с уверенностью пробуют свои силы.

Предлагаем оценить конструкцию и функциональность самодельной сегментной косилки для мотоблока:

https://youtube.com/watch?v=5ZNJ_Cadgow

Самодельные грабли для сена

Чтобы сделать грабли деревянные для сена, понадобится несколько видов древесины. Обычно черенок делается из хвойных пород. Колодка и зубья должны быть изготовлены из твердых лиственных пород дерева: березы, вяза, ясеня, рябины. Древесину лучше брать без сучков.

Самодельные грабли для сена

Основные характеристики пород древесины:

  1. Сосна обладает твердостью, легкостью, устойчивостью к влаге, биостойкостью, прочностью.
  2. Березовая древесина легкая, прочная и хорошо поддающаяся обработке.
  3. Вяз обладает прочностью, твердостью и упругостью, сравнимой с древесиной дуба. Водостойкий, но трудно поддается обработке режущими инструментами.
  4. Ясень по прочности превосходит дуб, стоек к деформациям.

Колодка

Грабли для уборки сена начинают делать с колодки. С березового чурбана снимают кору, после чего просушивают в темном и сухом месте. Форма колодки может быть прямой или криволинейной. Параметры колодки:

  • длина – 50-60 см;
  • ширина – 5 см;
  • высота – 3 см.

На заметку! Острым 10-миллиметровым сверлом в колодке просверливают отверстия под зубья. Шероховатость стенок отверстий позволит зубьям более надежно держаться в пазах. Диаметр составляет от 10 до 15 мм, шаг – 40 мм.

Между отверстиями под зубья делают пару квадратных или круглых отверстий под будущую вилку рукоятки. При этом должна соблюдаться перпендикулярность.

Зубья

Для зубьев используется та же древесина, что и для колодки. Можно взять березовый обрубок длиной 135 мм. Торцовую сторону чурки расчерчивают на квадраты со стороной 13-15 мм. С помощью топорика чурку раскалывают по разметке. При помощи острого ножа каждую из заготовок доводят до нужной формы зубца.

Зубья на граблях

Каждый зубец состоит из рабочей части и головки. Длину головки определяет толщина колодки. Ее диаметр должен превышать диаметр отверстия в колодке на 1-2 мм. Это обеспечит прочную, плотную посадку зуба. Острые кромки нужно затупить во избежание задирания стенок отверстия при посадке зубца. Рабочая часть зуба составляет от 95 до 100 мм в длину. Концы зубьев формируют с помощью ножа.

Чтобы избежать раскалывания колодки, во время посадки зубцов в отверстия используется зажим в виде клина. Зубья вгоняют в отверстия при помощи молотка или киянки. Чтобы избежать выпадения и потери зубьев, можно закрепить их при помощи гвоздей.

Черенок

Рукоятку для самоделки нужно делать из ели или сосны. Длина ее составляет 170-180 см, диаметр – от 30 до 35 мм. Если используется только что срубленное дерево, то его нужно очистить от коры, просушить в вертикальном положении и придать поверхности гладкость.

На конце черенка делается пропил для вилки глубиной около 25 см. Это легко сделать при помощи продольной ножовки.

Важно! Во время разведения концов вилки в стороны может случиться раскол рукоятки. Чтобы этого не случилось, в месте соединения черенка с вилкой необходимо установить металлическую муфту, закрепив ее 2-мя гвоздями. Концы вилки раздвигают в разные стороны на расстояние около 10 см

Концы вилки раздвигают в разные стороны на расстояние около 10 см.

Черенки для грабель

На концах полученной вилки делают круглые или квадратные шипы, по форме и размеру они должны соответствовать вырезанным в колодке отверстиям. После этого можно надевать колодку с зубьями на шипы вилки черенка. Для закрепления конструкции используют деревянные клинья.

Завершающий этап

Рукоятку граблей следует зашкурить, чтобы не поранить руки во время работы. Колодку и вилку следует покрыть защитными средствами: масляной краской либо водостойким лаком. Грабли для сенокоса готовы.

Грабли для сена служат садоводам многие годы, являясь незаменимым элементом садово-огородного инвентаря.

Интересный факт. Жители Японии в новогоднюю ночь дарят друг другу грабли, чтобы загребать счастье.

Деревянные грабли для сена являются достаточно прочным инструментом, способные прослужить своему хозяину на протяжение долгого периода. Однако в магазинах такие грабли встречаются крайне редко, в связи с чем многие делают их своими руками.

Разновидности

Некоторые экземпляры навесного оборудования в фермерском хозяйстве представляют собой конные грабли, переделанные под мотоблок в целях экономии средств на покупку специализированных граблей. Такое решение приводит к наименьшим затратам, но оно далеко не единственное — на рынке навесного оборудования много выгодных предложений.

Для уборки сена и травы эффективны следующие виды навесного оборудования:

  • поперечные грабли;
  • валковые;
  • ленточные;
  • грабли карусельного типа.

У каждого из них свое преимущества, поэтому следует разобрать их подробно и по отдельности.

Поперечные

Крупногабаритная конструкция, рабочая основа которой — грабельная балка с длинными дугообразными зубьями. Агрегат перемещает ими сено и собирает его в валок. При помощи рукоятки оператор мотоблока осуществляет управление навесным механизмом, поднимая и опуская грабли, чтобы сбросить скошенную массу с зубьев и приступить к сборке следующего валка.

Навесное оборудование агрегатируется к прицепной скобе мотоблока при помощи специального адаптера, что позволяет использовать любое дополнительное оборудование на мотоблоке.

Такие грабли успешно работают с сухим сеном, соломой и опавшей листвой, но для этого ширина захвата граблей должна быть не менее одного метра, количество зубьев при этом — не меньше одного на каждые 10 сантиметров.

Валковые

При сложной конструкции и высоких требования к эксплуатации валковые грабли — более производительное решение, чем поперечный аналог. Их применяют не только для сбора травы, но и для выравнивания свежего грунта.

В целом валковые грабли практически универсальны для любой работы со скошенной травой и хорошо справляются со следующими задачами:

  • загребание;
  • ворошение;
  • оборачивание и разбрасывание валков;
  • разделение валков.

На валковые грабли устанавливаются механические элементы для направления мощи или цепной привод, которые необходимы для передачи вращения от основного мотора на двигательный механизм агрегата.

Мнение эксперта
Левин Дмитрий Константинович

Рабочими элементами этого агрегата являются колеса лучевого типа, которые расположены под углом к направлению движения и оснащены зубьями. Захваченную зубьями первого колеса скошенную массу перехватывают зубья второго колеса — и так до последнего, после чего скошенная масса укладывается в валки.

Благодаря такому устройству валковые грабли имеют следующие преимущества:

  • высокая маневренность позволяет применять валковые грабли на полях с разной площадью и непропорциональной формой;
  • специальная форма зубьев обеспечивает непрерывный контакт одновременно нескольких зубьев с почвой, способствуя качественному захвату скошенной массы без попадания земли.

На валковые грабли могут быть установлены до пяти пар колес, что помогает охватывать сразу большие территории. Самые крупные валковые грабли могут одновременно переворачивать сено на полосе около трех метров шириной и собирать его валки на два метра. Это обеспечит производительность обработки вплоть до одного гектара в час.

Особенности применения валковых граблей

При использовании валковых граблей оператор может поддевать траву, переворачивать её, а затем собирать в валки или загребать сено за собой. Такое комбинирование возможно путем изменения направления крутящего момента.

  • Если одна сторона агрегата крутится по часовой стрелки, а другая – против, то скошенная масса собирается в центральный валок.
  • Если рабочие стороны агрегата поставлены развернутым углом, колёса выстроятся одним рядом и сгребут с земли мусор, что крайне удобно, например, при работе в саду.

Ленточные

Чаще всего ленточные грабли применяются для переворачивания и встряхивания травы, чему способствует их устройство. Они прогоняют траву через конвейер, также формируя валки. Ленточные грабли менее универсальны, чем валковые, но по производительности превосходят поперечные грабли. Расположенные поперек движения закрепленные на раме колеса с зубцами сгребают скошенную массу и сваливают её в валок.

Так же, как и в случае с валковыми, ленточные грабли оснащены механизмами для передачи вращения на рабочие колеса агрегата.

Карусельного типа

Особенность граблей карусельного типа заключается в том, что скошенную массу они подхватывают закрепленными к грабельной балке длинными вращающимися спицами с зубцами, а затем сгребают в валки. В движение механизмы приводятся так же от основного двигателя мотоблока.

Какие грабли для мотоблока стали бы использовать Вы?

ВалковыеПоперечные

Грабли-ворошилки для трактора: разновидности, изготовление своими руками

Грабли всегда были необходимым ручным инструментом для владельцев приусадебных участков. Без их помощи не обходились фактически ни одни земельные работы. Ими можно было сгребать мусор или скошенную траву, разбивать комья земли, разравнивать грядки. Но основное их предназначение, раньше и сейчас, касается сушки и уборки сена.

С внедрением технического прогресса в сельское хозяйство даже сушка и уборка сена перестали быть тяжелым ручным трудом. С помощью навесных граблей-ворошилок для сена на трактор эти трудоемкие процессы уже не будут занимать столько времени. Ознакомимся с этим видом навесного оборудования поближе.
