Грабли-ворошилки своими руками

Грабли-ворошилки для трактора: разновидности, изготовление своими руками

Грабли всегда были необходимым ручным инструментом для владельцев приусадебных участков. Без их помощи не обходились фактически ни одни земельные работы. Ими можно было сгребать мусор или скошенную траву, разбивать комья земли, разравнивать грядки. Но основное их предназначение, раньше и сейчас, касается сушки и уборки сена.

С внедрением технического прогресса в сельское хозяйство даже сушка и уборка сена перестали быть тяжелым ручным трудом. С помощью навесных граблей-ворошилок для сена на трактор эти трудоемкие процессы уже не будут занимать столько времени. Ознакомимся с этим видом навесного оборудования поближе.

Изготавливаем рабочую поверхность из подручных материалов

Для того чтобы изготовить хороший инструмент, необходимо найти материал аналогичного качества. Во-вторых, нужно его правильно скрепить, чтобы как можно точнее угадать вес. Немаловажным является удобство использования и красота, ведь, несмотря на то, что мы делаем вещь своими руками, она не должна ничем уступать заводскому аналогу. Перейдем к пошаговой инструкции.

Шаг 1Изготавливаем зубья.

Для начала необходимо найти подходящий материал. Лучше всего будет работать нержавеющая стальная проволока, которую реально согнуть при солидном физическом усилии. Она не лопается, имеет отличные показатели гибкости, за счет этого может отлично амортизировать удары. Проще всего купить 15 метров проволоки 0.4 мм на базе или на рынке, но это будет стоять около 250 рублей. Чтобы сэкономить финансовые средства, можно отправиться в пункт приема металлолома. Такого добра там много, а 1 кг проволоки нужного качества будет стоять не более 20 рублей. 1 кг нам хватит на изготовление нескольких граблей. Проволоку нарезаем по 50 сантиметров. Зажимаем тисками, вставляем   так, чтобы выглядывал кусок не более 5 сантиметров. Молотком забиваем его до губ тисков. У нас получится угол 90, именно такой, какой нам надо. Второй конец проволоки оставляем как есть.

Шаг 2Выставляем расстояние между зубьями.

Для этого нам понадобится 2 металлические планки толщиной около 1.5 мм, шириной 15-20 миллиметров. Длина их должна быть около 50 сантиметров. Берем элект рическую дрель и сверло на 5 мм, просверливаем  2 сквозные отверстия. В них вставляем болтик на 5 мм, закручиваем гайку, остальное срезаем болгаркой. У нас получается 2 металлические планки, между которыми будет размещаться веер. Теперь берем молоток и пробой, чтобы было чем «уплотнить». Кладем скрученный веер на наковальню, ставим пробой между 2 стальными проволоками и резким движением ударяем молотом по пробою. Так сделать после каждой «спицы». У нас получаются что-то вроде воронок – прогибы, которые ограничат движение стальных проволок влево-вправо.

Шаг 3Крепим проволоку к трубе.

Для того чтобы закрепить хаотичный бутон в трубе, необходимо всунуть все окончания проволок на 5-8 сантиметров внутрь трубы (лучше всего – взять диаметр трубы 30 мм), после чего забить этот край. Таким действием вы надежно закрепите веер в трубе, а в другой ее край просто засунете деревянный черенок.

Как сделать грабли на трактор своими руками видео

Расскажу я про свой мотороллер Муравей 1984 года выпуска, модель 5.403к и что я делал с ним в период май 2009 — сентябрь 2009. То, что будет описано ниже, не является завершенной работой, автор полностью осознал все косяки и уже давно приступил к их исправлению с чистого листа.

Предлагаем ознакомиться Как выращивать хурму в домашних условиях

Итак, не буду подробно рассказывать, как он у меня оказался, скажу только, что купил я его у деда моего друга за 3 тысячи рублей, а в придачу мне достался второй двигатель, валявшийся в кузове, и второй редуктор-дифференциал. На этом мотороллере дед нас катал, когда нам еще не было и 5 лет. Вытащив это чудо на свет из гаража, когда оно было еще во владении деда, мы поняли, что те 13 лет, которые Муравей провел под дырявой крышей, среди кроликов и курей не прошли для него бесследно.

грабли-ворошилки для минитрактора типа «Солнышко»;
грабли роторные.

Есть несколько классификаций борон. Остановимся на наиболее важных.

По глубине обработки различают:

• тяжелые бороны – обрабатывают почву достаточно качественно. Проникают на глубину до 10 см, разбивают большие комья земли;
• средние – обрабатывают почву на глубину до 8 см;
• легкие – используются для заделывания семян, выравнивания поверхностного слоя грунта. Способны проникать в почву на глубину до 6 см.

По конструкции рабочих элементов бороны различают:

зубовые – самый старый и распространенный вид бороны. Изготовлена в виде решетки из тонких металлических пластинок, к которым приварены различные зубья (прямые, изогнутые). Особой модернизированной разновидностью этого типа борон являются пружинные бороны для минитрактора;

дисковые бороны для минитрактора – универсальные, могут использоваться на любых типах грунта, в том числе при наличии инородных частиц, грубых стеблей растений и камней. Состоят из определенного количества выгнутых дисков с зазубринами, расположенных под углом;

комбинированные (шлейфобороны) – состоят из ножей, зубьев и выравнивателей (цепи или металлические прутья). Хорошо подходят для обработки грунта перед посевом.

По типу сцепки различают:

• активные – бороны, которые присоединены к ВОМ и работают независимо, без дополнительного навесного оборудования;
• комбинированные – которые работают вместе с другой навеской (например, сеялками).

Изготовить самодельную борону можно быстро и легко по такому алгоритму:

1. Изготовьте раму. В качестве заготовок подойдут трубы и металлопрофиль. Не стоит делать раму слишком большой и массивной, чтобы не перегружать минитрактор.
2. По центру рамы закрепляется вал, который усиливается стойками. Диаметр подбирается исходя из размеров дисков.
3. Диски крепятся на вал под небольшим углом, на расстоянии 5-7 см друг от друга. Размещены диски должны быть симметрично. Диаметр – не менее 25 см.
4. Также стоит сделать на краях дисков небольшие надрезы болгаркой для увеличения эффективности работы.

• металлическая труба (часто применяют старую мотоциклетную раму);
• кронштейны для крепления колес;
• проволока из пружинистой стали толщиной 4-8 мм для сгребающих пальцев;
• стальные листы для изготовления дисков рабочих колес;
• по 2 подшипника в ступицы для каждого колеса;
• детали для изготовления навески для крепления ворошилки, сделаннойсвоими руками, к силовой установке.

Для ступиц лучше всего использовать ступицы от Жигулей, поскольку в них имеются конические подшипники. Это позволит повысить износостойкость и долговечность ходовой части. На представленном выше рисунке показано устройство. Необходимо быть осторожным при создании ротора, что бы при вероятной поломке он не стал причиной выхода из строя силовой установки, а также не причинил вред здоровью человека управляющего оборудованием.

Оптимальным вариантом, при изготовлении роторного узла будет использование заднего автомобильного моста. Правильно собранные ворошилки позволяют значительно облегчить сборку и ворошение сухой растительной массы, а также ее последующее тюкование. Роторные грабли отличаются бережным обращением при сборке таких культур, как например, люцерна. Использование граблей ворошилок позволит минимизировать потери при заготовке сенажа.

Виды и отличия граблей для трактора

В зависимости от своих конструктивных особенностей, грабли навесные на трактор делятся на четыре основных вида.

В их число входят:

роторные конструкции – считаются наиболее дорогостоящими орудиями. Высокие цены на такого рода приспособления обусловлено их многофункциональностью – большинство моделей способны не только собирать сухую траву, но и формировать из нее компактные валки. Почти все роторные грабли могут функционировать в автоматическом режиме;

ленточные грабли для трактора – орудия этого типа отличаются сравнительно небольшим весом и довольно широким охватом площади. Они не оснащены колесами, что позволяет отнести их к классу навесных сельскохозяйственных орудий;

поперечные ворошилки – эти приспособления обладают наиболее простой конструкцией и малым весом. Они не предназначены для сбора травы, а только для складывания ее в валки. Тем не менее, ограниченный функционал такого рода конструкций компенсируется их низкой рыночной стоимостью;

валковые грабли – эти приспособления могут применяться исключительно для сбора сухой травы. Большинство моделей таких ворошилок обладают грамотно продуманной и сбалансированной конструкцией, что делает их самыми практичными среди других видов ворошилок. Это, а также невысокая стоимость оборудования, обуславливает его высокую популярность на рынке.

Разница в конструкции, габаритах и возможностях позволяет без труда подобрать подходящие грабли для сена тракторные, которые подойдут для выполнения различных задач и агрегатирования на разные сельскохозяйственные машины.

Грабли-ворошилки для мотоблока

Такой тип оборудования еще называют «Солнышко». Благодаря своей конструкционной особенности позволяют не только убрать сено либо листья на участке, но и переворачивать его. За счет этого достигается равномерное просыхание сена, которое обеспечивает ему продолжительный срок хранения. Также при помощи «Солнышка» можно перемещать кучки сена с места на место.

Для заготовки значительных запасов сена многофункциональные ворошилки являются одним из главных помощников фермера, так как позволяют за несколько минут выполнить тот объем работы, на который без применения специального оборудования требуется несколько часов, а то и сутки. «Солнышко» выпускаются в нескольких модификациях, от двух до четырехколесных. Все имеют одинаковый принцип работы, но отличаются своими габаритами и производительностью. Ворошилки большого диаметра могут сгребать сено в кучу высотой 2 м и более, при этом переворачивая его в случае необходимости. Такие показатели позволяют за один рабочий час убрать сено с площади более 1 га, на что без использования мотоблока потребовался бы день.

Чертеж для изготовления оборудования

Отметим, что в продаже можно встретить модели граблей «Солнышко», которые имеют повышенную мощность, что позволяет эффективно убирать спиленные ветви деревьев, и даже ворошить комья земли. Главное, приобрести качественное оборудование, так как конструкция ворошилок состоит из нескольких элементов, необходимо чтобы все они были изготовлены из прочного материала. Только в этом случае грабли будут иметь неограниченный ничем период эксплуатации. Видео с их работой можно найти в сети Интернет.

Эксплуатация и уход

Чтобы продлить срок эксплуатации садового инструмента, нужно проявить немного заботы о нем после использования. Грабли после работы в саду необходимо очистить от земляных комков, травы. Металлические части нужно очистить от ржавчины при помощи щетки или специального средства.

Веерные грабли

Не стоит разбрасывать грабли, чтобы не подвергаться риску пораниться. Нужно приучиться после работы сразу убирать садовые инструменты в отведенное для них место. Деревянные рукоятки следует периодически шлифовать, придавая им гладкость. Во избежание высыхания древесины рекомендуется протирать их льняным маслом. Периодически нужно снова покрывать их краской или лаком.

Обратите внимание! Сломанный черенок можно временно починить с использованием липкой ленты и клея. Домашние садово-огородные инструменты хранят в вертикальном положении или подвешивают на стену

Это помогает защитить их от сырости.

Виды устройств

Все грабли-ворошилки классифицируются по нескольким признакам, что позволяет отыскать определенное отличие между всем представленным на рынке ассортиментом.

Если брать во внимание характер создания валков из сена, то тут выделяют два типа агрегатов:

• Поперечные ворошилки;
• Боковые грабли.

Разница заключается в совершающихся движениях относительно собираемого сена, травы.

Значимым отличительным признаком является основной рабочий элемент, которым оснащаются ворошилки.

1. Колесно-пальцевые механизмы. Позволяют собирать сухую траву, своими руками задавать необходимый вам размер образующихся валков. Подобные агрегаты имеют легкую амортизацию, что способствует их адаптации даже к самым сложным земельным участкам с далеко не ровным рельефом. Турецкие грабли считаются одними из наиболее эффективных средств по сборке сена. Модели Солнышко получили свое название за счет формы рабочих инструментов. В зависимости от оснащения, устройство может иметь 4 или 5 колес. С помощью таких ворошилок существенно повышается эффективность сборки урожая, минимизируются временные затраты на проводимые работы.
2. Барабанные устройства сборки. Узел основан на трубе внушительной толщины стенок. Это обеспечивает высокий уровень прочности конструкции. Барабанные механизмы отличаются тем, что сгребающие колеса располагаются независимо друг от друга.
3. Зубовые механизмы. У этих ворошилок конструкция предусматривает наличие специальных зубцов, которые способствует сборке травы. Они совершают вращения в плоскости, располагаются параллельно по всей конструкции. При этом вокруг узла совершает вращение эксцентрик в постоянном режиме. С помощью такой системы грабли меняют угол наклона рабочих зубцов.

В зависимости от максимальной тяги, ворошилки можно разделить на две

• Лошадиные. Их мощность незначительная, потому применяют преимущественно с помощью мотоблока;
• Тракторные. Здесь основным устройством выступает трактор, который тянет за собой грабли.

Принимая во внимание особенности оснащения, агрегирования, различают три разновидности устройств. https://www.youtube.com/embed/Oc2KyWG4-Kk

Важно отметить, что механизмы ворошилок бывают четырех типов:

Важно отметить, что механизмы ворошилок бывают четырех типов:

• Роторные;
• Поперечные;
• Колесно-пальцевые;
• Колесные.

Роторные агрегаты наиболее функциональные, но от этого и самые дорогие. Если роторные модели занимают первое место, то вторая строчка за колесно-пальцевой системой. Как и роторные устройства, они эффективно сгребают и ворошат сено. При этом роторные способны собирать свежую траву влажностью до 70 процентов, а колесно-пальцевые — только сухое сено.

Не забывайте, что запчасти к приобретаемой сельскохозяйственной технике должны быть доступными и качественно изготовленными. Если запчасти потребуется ожидать по несколько недель, пока их доставят из-за границы, это может негативно отразиться на показателях сбора урожая. К тому же, отечественные производители выпускают достойные агрегаты, да и запчасти к ним найти легко.

Работа с граблями не составит большого труда. К каждой модели сборщика прилагается инструкция. В ней подробно указано устройство модели, ее технические характеристики

Обратите свое внимание на представленные рекомендации по эксплуатации, уходу и профилактике. В случае возникновения поломки ворошилки, лучше обратиться в сервисный центр, поскольку производитель предоставляет гарантию на свою продукцию. А уже по истечению гарантийного срока смело ремонтируйте ворошилки своими руками

Это не сложно

А уже по истечению гарантийного срока смело ремонтируйте ворошилки своими руками. Это не сложно.

Разновидности ворошилок

Незаменимые в любых сельскохозяйственных работах грабли, специализированные для заготовки сена. Эти инструменты необходимы для его сгребания, мощного переворачивания, сборки в валки. Поэтому универсальными приспособлениями стали ворошилки, которые делят на несколько групп:

1. По способу изготовления основной рабочей части;
2. Типу используемой тяги;
3. Образованию валков;
4. Виду крепления.

Данные устройства для трактора можно разделить на два основных вида:

Стоит отметить упрощенный ремонт ворошилок «Солнышко». У таких механических граблей взаимозаменяемые колеса, которые закрепляются с помощью двух подшипников. Популярной моделью среди граблей «Солнышко» считаются ворошилки ГВК, у которых есть функция двухстороннего сгребания валков и ворошения сена.

К основным преимуществам колесно-навесных граблей «Солнышко» относятся:

1. Низкие затраты на механическое обслуживание техники;
2. Обеспечение длительного срока эксплуатации;
3. Наличие мощного тягового дышла и рамы (в заводских моделях);
4. Обеспечение удобного регулирования работы колес;
5. Удобное переключение установки из рабочего в транспортное положение с помощью системы гидравлики.

Среди навесных типов инструментов еще выделяют поперечные тракторные грабли. В основном они предназначены для сгребания сена с помощью широкого захвата, размер которого составляет 15 метров.

Разновидности ворошилок

Наиболее всего используются грабли для сена. Для его заготовки необходим инструмент, выполняющий такие задачи, как сгребание травы, переворачивание и сборку сена в валки. Этим универсальным инструментом стали ворошители, которые делятся на группы:

• по характеру изготовления рабочей части;
• по типу тяги;
• по способу образования волков;
• по типу крепления.

По видам такие устройства для трактора можно поделить на две части:

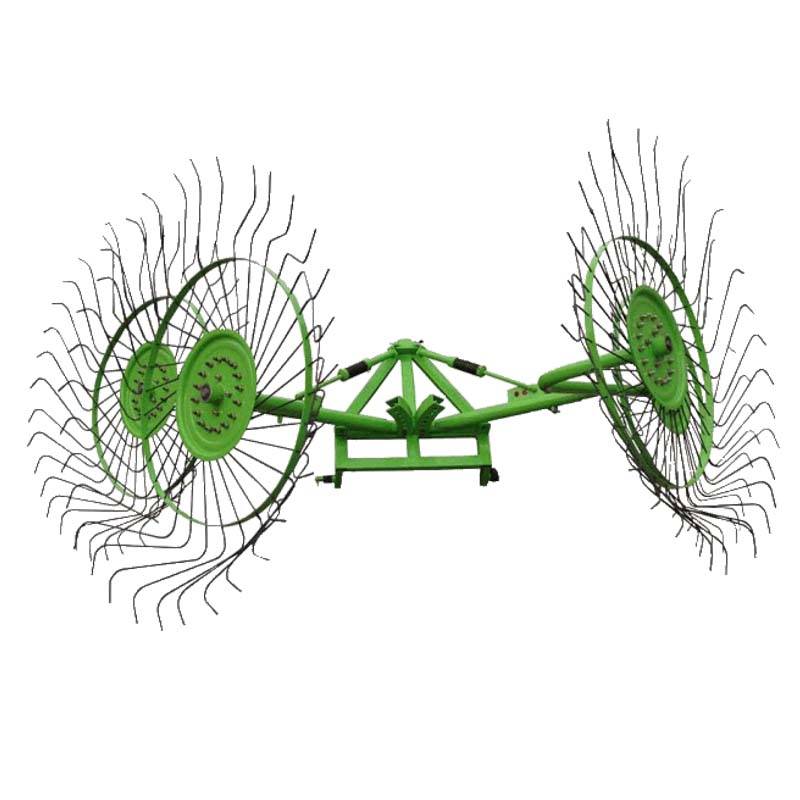

Ворошилки Солнышко к минитрактору

• колесно-навесные (например, грабли ворошилки Солнышко);
• роторные.

В колесных обычно встроено 3-5 колес, расположенных друг от друга наискось. Это увеличивает общую производительность труда. Используя навесные грабли ворошилки, увеличивается как область захвата, так и тщательность сгребания травы, и, соответственно скорость работы в целом. Отмечается в Солнышке упрощенный ремонт колесной базы — тракторные ворошилки грабли имеют взаимозаменяемые колеса, закрепляющиеся двумя подшипниками. Самыми популярными среди ворошителей Солнышко являются  грабли ворошилки ГВК, позволяющие сгребать валки сразу с двух сторон и ворошить сено.

Среди преимуществ ворошилок Солнышко можно отметить:

• низкий уровень трудозатрат на обслуживание механизма;
• навесные грабли ворошилки обеспечивают более длительный срок эксплуатации;
• имеют мощное тяговое дышло и раму (больше относится к заводским изготовлениям);
• удобное осуществление перевода установки в рабочее или транспортное положение, которое реализуется посредством системы гидравлики оператором трактора;
• удобство регулировки давления ведущих колес.

Ворошилки к мотоблоку

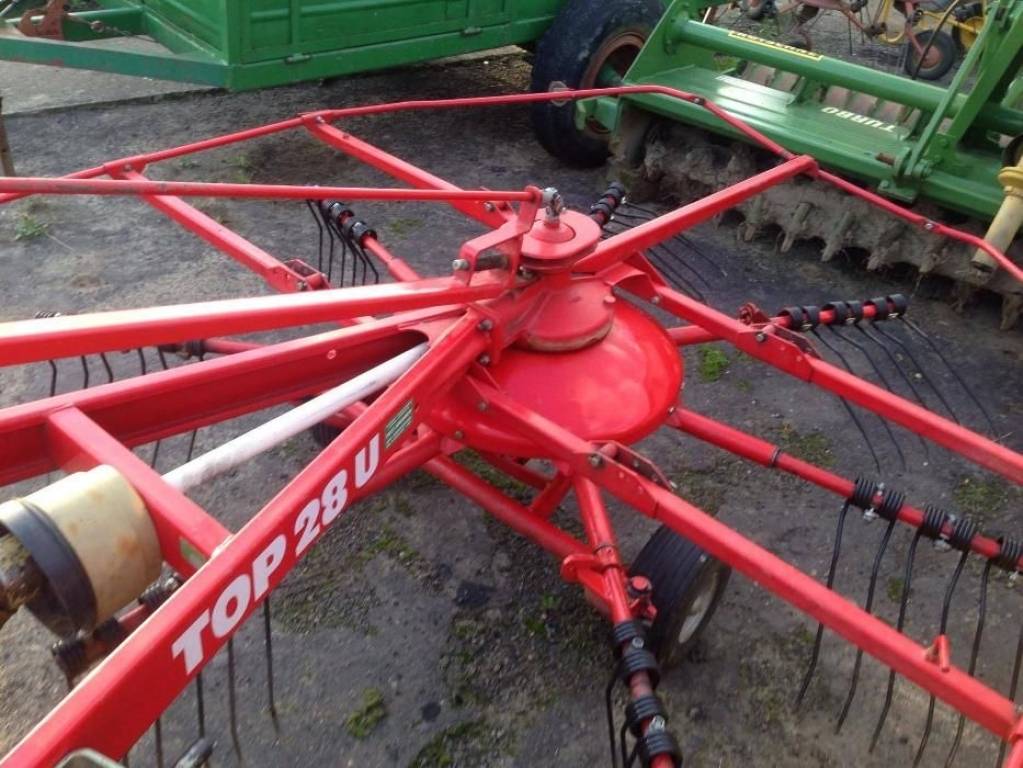

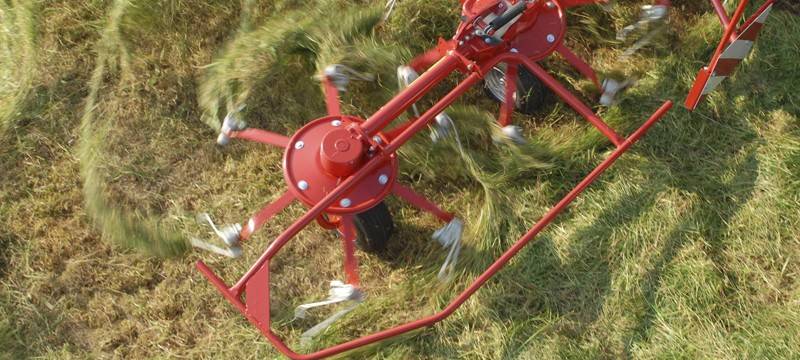

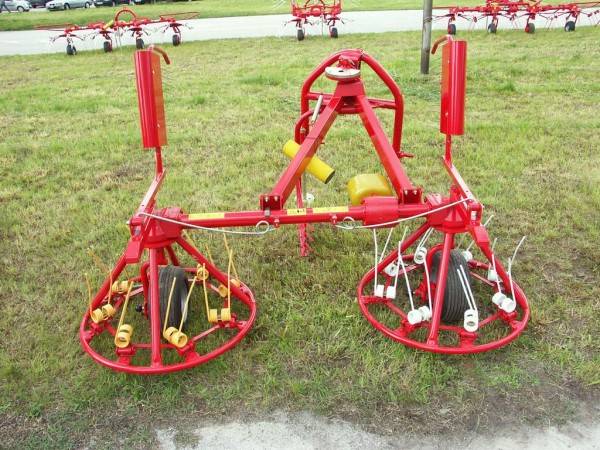

Роторные грабли ворошилки включают в себя горизонтально-расположенные диски (роторы), которые подсоединены к двигателю и вращаются под воздействием ВОМ. На роторы прикрепляются металлические трубы с пальцами из железных прутьев. Как тракторные грабли, роторные ворошители справляются со своими «обязанностями» неплохо, однако они также имеют специализацию. Их конкретное направление – сборка сена в компактные валки.

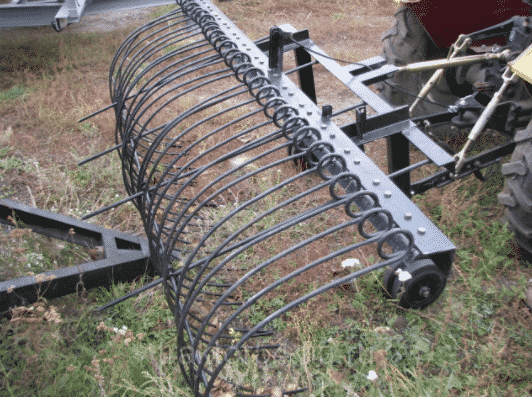

Также существуют поперечные тракторные грабли. Они относятся к навесному типу ворошителей. Поперечные устройства предназначаются для сгребания свежескошенной травы широким захватом. В среднем захват таких инструментов составляет 12-15 метров. к меню

Описание инструмента

Валкообразование является одним из основных этапов уборки сена. Поэтому спрос на эффективно осуществляющие такую операцию грабли ворошилки постоянно растет. На сегодняшний день разработано несколько типов и модификаций подобного оборудования для трактора. Наиболее востребованы среды них роторные и колесные навесные модели. Тракторные роторные ворошилки представляют собой колесно-пальцевую конструкцию, основой которой являются утолщенные трубы-роторы. На этих горизонтально вращающихся роторах закреплены при помощи пружин с несколькими зубцами сгребающие сено пальцы. Это обеспечивает равномерность нагрузки на устройство и хорошее воспроизведение рельефа обрабатываемой территории.

Вращающий момент передается роторам посредством карданного типа шарниры подобно автомобильным штрусам, что обеспечивает равенство угловых скоростей. Привод плавный и имеет защиту от самопроизвольного запуска при транспортировке. Данного типа тракторные ворошилки обладают возможностью регулировки высоты ворошения и угла атаки. Они не имеют собственного хода и навешиваются на колесный трактор, работая через систему гидравлики и вал отбора мощности.

Эффективность их работы увеличивается за счет того, что колеса располагаются под углом относительно направления движения трактора и несколько перекрывают зоны вращения друг друга. Плавающая подвеска обеспечивает прекрасную амортизацию, поэтому ворошилка хорошо справляется с неровностями рельефа, легко преодолевая оросительные каналы и насыпи. Колеса у нее взаимозаменяемые и каждое из них закрепляется на двух подшипниках, что увеличивает срок эксплуатации устройства и облегчает ремонт. Вращение колес независимо и осуществляется посредством кардана, цепной или ременной передачи. Поэтому такие грабли ворошилки можно применять в качестве навесного оборудования для трактора, минитрактора или мотоблока.

В зависимости от модели для трактора выпускаются устройства с четырьмя и пятью колесами. Разница между ними заключается только в ширине захвата, что определяет скорость работы и продуктивность ворошения и сгребания скошенной растительности в валки на поле одинакового размера. Также подобные грабли ворошилки нередко делают своими руками. Как правило, эти самодельные устройства предназначены для навеса на используемый в хозяйстве небольшой трактор или мотоблок.

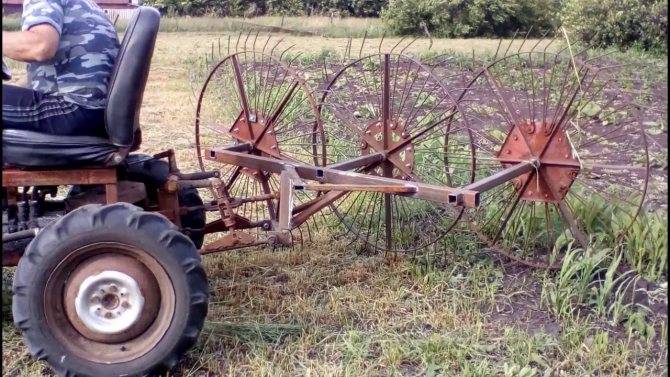

Делаем самодельные грабли ворошилки для сена с фото, чертежами и видео пояснение

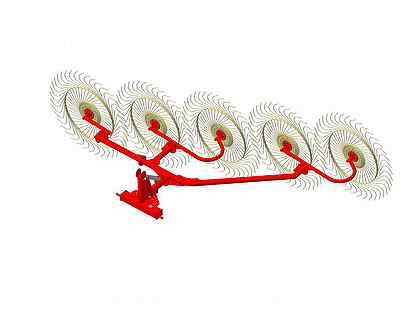

Фото 5-ти колесных граблей-воошилок wirax. Зубцы такого агрегата выполняются при использовании пружиненной стали высокой прочности, благодаря чему наличие камней на участке на приведет к механическим повреждениям.

Ко всему прочему, такие элементы имеют особую форма, которая обеспечивает одновременный контакт с землей сразу нескольких зубцов.

Принципиальным конструктивным отличием таких тракторных граблей польского производства от отечественного продукта является использование двух подшипников для вращения ступицы рабочего колеса. Отечественные производители для этого используют капроновую втулку.

Наличие независимой подвески рабочего класса позволяет легко копировать рельеф любого уровня сложности. Благодаря этому обеспечивается максимально качественный сбор травы. В зависимости от условий эксплуатации ширина агрегата может быть подвержена изменениям. Так, при ворошении этот показатель держится на уровне 2,3 м. Во время сгребания ширину граблей можно уменьшить до 1,5 м.

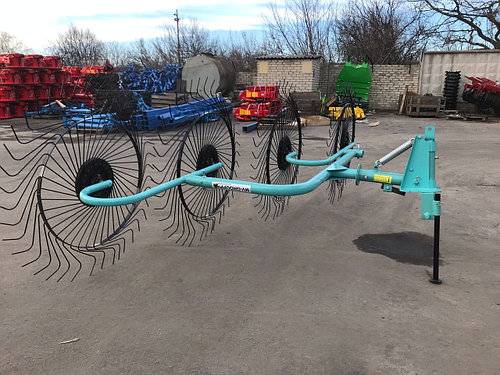

Грабли-ворошилки Agromech имеют 4 колеса. Диаметр каждого из них составляет 1,2 м. Высокая площадь соприкосновения с поверхностью позволяет минимизировать давление на грунт. На видео 4-х колесные грабли ворошилки в работе:. Skip to content. Сеялка ручная овощная — Защита от роботов.

Как сделать виброрейку своими руками видео — купить или сделать своими руками, самостоятельное изготовление виброрейки для бетона, особенности устройства некоторых видов виброреек, зависимость конструкции виброрейки от особенностей бетона.

Уведомление о. Транспортное положение — длина — ширина — высота. Давно прошли времена, когда сено убирали и ворошили при помощи обычных граблей. Прогресс облегчить тяжелый фермерский труд, и справляться с покосными работами стало намного проще.

Производители сельскохозяйственной техники предлагают довольно эффективное навесное оборудование для уборки сена. Подобное оборудование не всегда по карману начинающим фермерам, поэтому многие предпочитают делать грабли ворошилки своими руками.

После проведения покосных работ следует подготовить траву к превращению ее в сено. Это означает, что необходимо сформировать валки, время от времени переворачивать, собрать в тюки или рулоны.

1 Разновидности ворошилок

Наиболее всего используются грабли для сена. Для его заготовки необходим инструмент, выполняющий такие задачи, как сгребание травы, переворачивание и сборку сена в валки. Этим универсальным инструментом стали ворошители, которые делятся на группы:

• по характеру изготовления рабочей части;
• по типу тяги;
• по способу образования волков;
• по типу крепления.

По видам такие устройства для трактора можно поделить на две части:

Ворошилки Солнышко к минитрактору

• колесно-навесные (например, грабли ворошилки Солнышко);
• роторные.

В колесных обычно встроено 3-5 колес, расположенных друг от друга наискось. Это увеличивает общую производительность труда. Используя навесные грабли ворошилки, увеличивается как область захвата, так и тщательность сгребания травы, и, соответственно скорость работы в целом. Отмечается в Солнышке упрощенный ремонт колесной базы — тракторные ворошилки грабли имеют взаимозаменяемые колеса, закрепляющиеся двумя подшипниками. Самыми популярными среди ворошителей Солнышко являются  грабли ворошилки ГВК, позволяющие сгребать валки сразу с двух сторон и ворошить сено.

Среди преимуществ ворошилок Солнышко можно отметить:

• низкий уровень трудозатрат на обслуживание механизма;
• навесные грабли ворошилки обеспечивают более длительный срок эксплуатации;
• имеют мощное тяговое дышло и раму (больше относится к заводским изготовлениям);
• удобное осуществление перевода установки в рабочее или транспортное положение, которое реализуется посредством системы гидравлики оператором трактора;
• удобство регулировки давления ведущих колес.

Ворошилки к мотоблоку

Роторные грабли ворошилки включают в себя горизонтально-расположенные диски (роторы), которые подсоединены к двигателю и вращаются под воздействием ВОМ. На роторы прикрепляются металлические трубы с пальцами из железных прутьев. Как тракторные грабли, роторные ворошители справляются со своими «обязанностями» неплохо, однако они также имеют специализацию. Их конкретное направление – сборка сена в компактные валки.

Также существуют поперечные тракторные грабли. Они относятся к навесному типу ворошителей. Поперечные устройства предназначаются для сгребания свежескошенной травы широким захватом. В среднем захват таких инструментов составляет 12-15 метров.

Процесс изготовления граблей

Создание такого устройства состоит из нескольких этапов, которые важно тщательно соблюдать

Формирование оси и колес

• Делаем колесо. Нужно взять диск для зерновой вспашки (диаметр до 40 см), выбить внутренний подшипник и поместить металлический прут. Далее следует обкрутить вокруг диска металлическую полоску и аккуратно приварить.
• Устанавливаем ось. В колесо продеваем металлический прут, который должен выглядывать из диска на несколько миллиметров. Стопорное кольцо привариваем с внутренней стороны, а с внешней просверливаем стопорное отверстие для шплита (можно использовать электрод). В центре прута делаем посадочное место с помощью дрели.

Создаем места креплений на оси. Возьмите металлические пластины и разместите их на рамке на расстоянии 100 мм. Надежно приварите эти пластины, так как в дальнейшем именно с их помощью грабли можно крепить к мотоблоку.

Работа над дышлом и стойками

• Монтаж косых опор. Для этого возьмите несколько металлических квадратов и приварите к оси строго по параллели.
• Установка дышла. По центру между опорами установите толстостенную трубу, размер которой зависит от желания владельца.
• Создание зацепа. Выгнув трубу, можно сделать удобный зацеп.

Установка планки граблей

• Крепим ось. Отрезав от трубы полтора метра, делаем рабочий захват. Далее помещаем ось горизонтально к стойкам. Должна получиться труба, которая спокойно крутится в креплении.
• Делаем ушко. К верхнему углу трубы нужно приварить тягу, а нижний нужно установить на эксцентрике, чтобы он доставал до центра дышла. Нажимая на такую трубу, можно опускать или подымать грабли.
• Привариваем пружины к уголку или в специальные высверленные отверстия.

Нужно позаботиться и о системе усиления, что позволит избежать поломок. На слабые места желательно установить металлические квадратики. Усиление оборудования обеспечит и тяга для поднимания или опускания грабель.

В завершение изделие нужно смазать солидолом, что обеспечит его правильную работу. В видео приведены детальные рекомендации по созданию грабель для работы на участке. Такой тип навесного оборудования можно использовать с мотоблоками Нева, МТЗ, Агро и другими. Устройства обеспечат эффективность выполнения сельскохозяйственных задач и облегчат выполнение работ на участке.

Разновидности ворошилок

Незаменимые в любых сельскохозяйственных работах грабли, специализированные для заготовки сена. Эти инструменты необходимы для его сгребания, мощного переворачивания, сборки в валки. Поэтому универсальными приспособлениями стали ворошилки, которые делят на несколько групп:

1. По способу изготовления основной рабочей части;
2. Типу используемой тяги;
3. Образованию валков;
4. Виду крепления.

Данные устройства для трактора можно разделить на два основных вида:

В первом виде навесных инструментов в зависимости от модели обычно встроено от 3 до 5 колес, размещенных наискось. Такой тип конструкции позволяет значительно увеличивать трудовую производительность. Яркий пример колесно-навесной группы таких инструментов — это модель «Солнышко». Используя грабли-ворошилки навесные на тракторе, увеличивают область захвата сена, тщательность его сгребания, а значит, и общую скорость работы.

Стоит отметить упрощенный ремонт ворошилок «Солнышко». У таких механических граблей взаимозаменяемые колеса, которые закрепляются с помощью двух подшипников. Популярной моделью среди граблей «Солнышко» считаются ворошилки ГВК, у которых есть функция двухстороннего сгребания валков и ворошения сена.

К основным преимуществам колесно-навесных граблей «Солнышко» относятся:

1. Низкие затраты на механическое обслуживание техники;
2. Обеспечение длительного срока эксплуатации;
3. Наличие мощного тягового дышла и рамы (в заводских моделях);
4. Обеспечение удобного регулирования работы колес;
5. Удобное переключение установки из рабочего в транспортное положение с помощью системы гидравлики.

У роторных ворошилок есть горизонтальные диски, подсоединенные к двигателю и вращающиеся под воздействием ВОМ. К роторам крепятся специальные металлические трубы с железными пальчиковыми прутьями. Основное назначение роторных ворошилок — это компактная уборка сена в валки.

Среди навесных типов инструментов еще выделяют поперечные тракторные грабли. В основном они предназначены для сгребания сена с помощью широкого захвата, размер которого составляет 15 метров.
