Особенности, размеры и где применяется
Применяется Pz в основном при сборке мебели и в строительстве.
В машинном производстве или металлообработке он не так распространен. Объясняется это тем, что из-за большей глубины, крепеж для позидрайва должен иметь и чуть-чуть большие головки. Иначе уменьшается их прочность и они отламываются.
Ну а больший размер, это всегда больший вес, что зачастую неприемлемо в некоторых ответственных производствах.

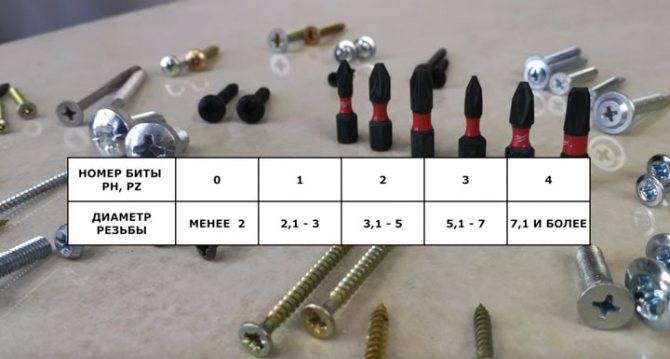

При этом оба шлица имеют 5 основных размеров, жестко привязанных к диаметру крепежа.
Наиболее часто встречаемые номера — это 1, 2 и 3. Как Ph, так и Pz.
Самый ходовой из них — это Pz2. Не зря в наборах бит, данный размер обычно вкладывают по 2 штуки. Он больше всего применяется и как следствие, чаще всего изнашивается.
Заходя в строительный магазин, знающий покупатель сразу говорит продавцам консультантам: «Мне, пожалуйста, набор бит позидрайв два.»
Дилетанты и не профессионалы обычно их называют «двойной плюсик»! Будьте грамотны в таких казалось бы мелких, но важных вопросах.
Однако правильное название еще не залог успеха. Имея одни и те же наименования, биты разных производителей могут отличаться.
Самые качественные марки это Wiha (Виха), Wera (Вера), Milwaukee(Милуоки).
Если с Ph профилем все еще более-менее ровно и накосячить получается не у всех, то с профилем Pz случается настоящая беда. Китайские производители бит просто не соблюдают размеры и стандарты.
Вот и выходит, что одни биты толще, другие тоньше. То же самое касается и крепежа. Недобитые насечки в головке шурупа или самореза, дело совершенно обыденное. Как правило, это наблюдается у самых мелких размеров до 20мм под биты Pz1, Pz2 и Ph1.
В таком крепеже кончик биты уже упирается в насечку, а края биты еще нет. В итоге шуруп начинает болтаться как метроном. Поэтому при оптовой закупке в магазине, желательно сразу же примерять биту с головкой крепежа.

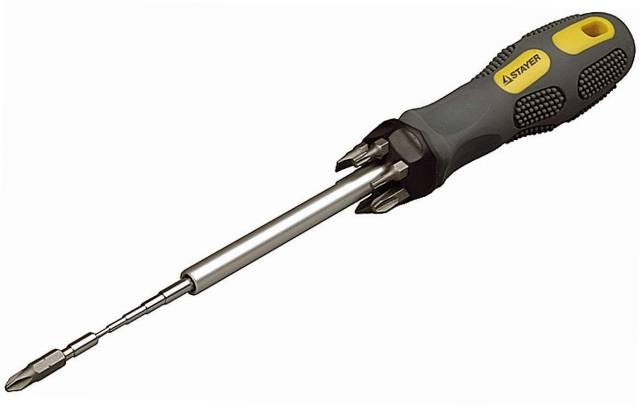

Универсальный тип инструмента
Такой тип инструмента для дома считается незаменимым. Набор имеет много насадок, не занимает места, да и смена жала не составляет особого труда и не занимает много времени. Однако специалисты отрицательно отзываются о таких отвертках, в силу не востребованности большинства наконечников и низкого КПД действия.
На конце стержня, в таких видах отверток, предусмотрено шестигранное углубление, в которое вставляется «бита». От выпадения ее удерживает магнит, а от проворачивания грани. Смена производится буквально в две секунды.
На заметку. Намагниченный стержень передает физическую силу жалу, вследствие чего откручиваемые в труднодоступных местах винты легко вынимаются при отворачивании. Производители обычных отверток, сегодня также делают наконечники из намагниченного металла. Такой инструмент надежнее и удобнее.
Выбирая такой вид отвертки, обращайте внимание на количество сменных бит. В быту вам понадобится всего-то 6-7 штук: 3-4 вида крестовых жал и 3 плоских
Переплачивать за большой набор с невостребованными сменными элементами просто не для чего.
Полезными могут быть телескопические отвертки. Стержень, состоящий из нескольких «карданчиков» снижает нагрузку крутящегося момента. Однако весьма полезен если нужно отвернуть саморез в труднодоступном месте.
Профиль отвертки Ph
Привычный нам крестообразный шлиц был изобретен в далеких 30-х годах. Через несколько лет патент на данное изобретение выкупил предприимчивый Генри Филлипс.
В его то честь и назвали данный профиль – Ph = Phillips. Только не путайте компанию Philips из Нидерландов (с одной L), с компанией Phillips Screw Company, основанной в США.
Первую мы хорошо знаем по телевизорам, кассетам, качественным приборам освещения и т.п. А вот вторая и дала нам разнообразие в резьбовых крепежных изделиях.
На первый взгляд Ph – это простой крест, зауженный к основанию и ничего более. Казалось бы чего здесь изобретать и патентовать?

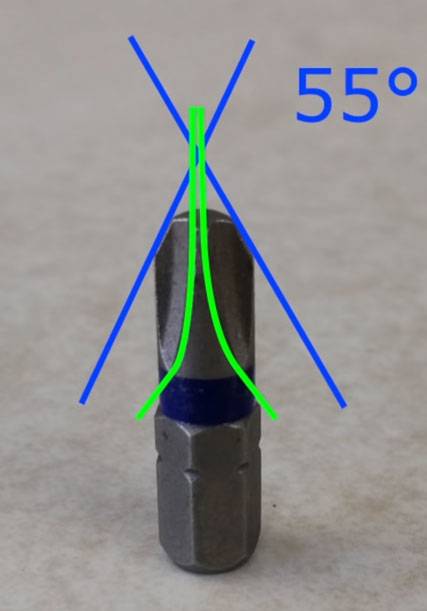

Но это вовсе не так. Профиль Ph выполнен строго под определенным углом в 55 градусов и с наклоном боковой поверхности каждой грани.
Благодаря этому, если вы начнете затягивать шурупы или винты со сверхусилием, рискуя их перетянуть, бита или жало просто выскочат из головки самореза или винта, не испортив сам крепеж.
Сделали это как понимаете не случайно. Таким способом был достигнут определенный момент затяжки при использовании инструмента на потоковых сборках автопрома и самолетостроения в США.
В последствии, с изобретением динамометрических трещеток, отверток и шуруповертов, а также с возросшими требованиями к точности соблюдения момента затяжки, это стало работать во вред.
С практической точки зрения это означает, что не нужно уродовать биту Ph, если она начала выскакивать из крепежа. Получается, что предел закручивающей способности винта достигнут и более крутить не нужно.
Особенности
Рекомендации опытных строителей, а также советы продавцов-консультантов и особенно телепередачи, посвященные строительству и ремонту, убедили множество людей, что работать с крепежами надо при помощи электрического инструмента. И во многих случаях это действительно так. Но все же есть ряд ситуаций, когда без ручных приспособлений не обойтись. Достоинствами любой отвертки являются:
- удобство применения при креплении очень мелких деталей;
- возможность использования там, где любой шуруповерт застрянет;
- легкость применения независимо от стабильности электропитания либо при высокой влажности;
- хранение даже в ограниченном пространстве;
- возможность применения для починки не только строительных конструкций, но и автомашин, бытовой техники, игрушек и так далее.
Трехгранная отвертка полностью соответствует этому описанию. Но она отличается от крестовидного и плоского вариантов.
Модернизированные отвертки
Профессиональный инструмент отличается дополнительным набором функций.
Конечно же, еще не была создана звуковая отвертка по образу и подобию универсальной модели из сериала «Доктор Кто», способная посредством кибернетических волн воздействовать на различные механизмы.
Но прогресс не стоит на месте, и кто знает, может в недалеком будущем человечество получит новые и суперсовременные девайсы.
Уже сейчас существуют модели, на фоне которых отвертка слесарная выглядит моделью инструмента из прошлого.
Но по-прежнему набор отверток усиленных цельнометаллических остается востребованным кейсом для специалистов самого разного профиля.
Так чем же примечательны модернизированные виды отверток?
Об этом подробнее.

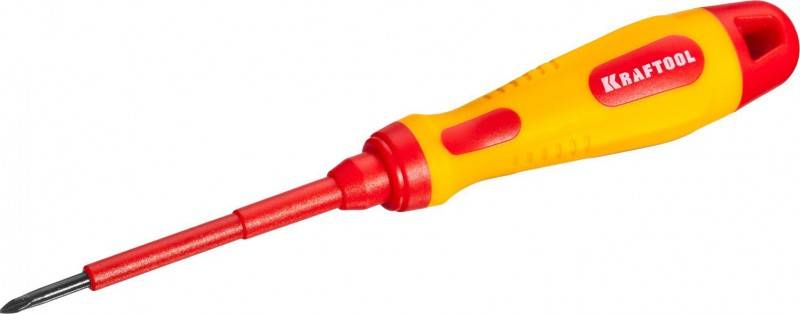

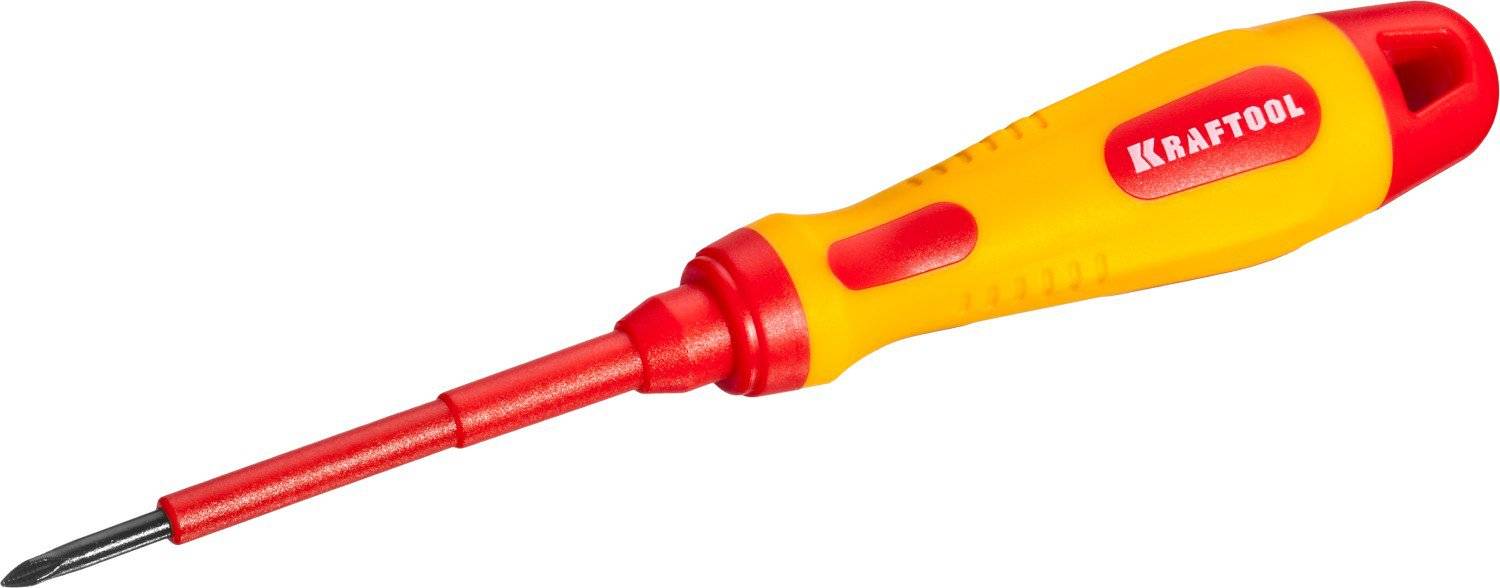

1. Диэлектрические
Отвертки этого типа применяются для электромонтажных работ.
Специальная изоляция стержня отвертки защищает мастера от удара током, что позволяет использовать инструмент для откручивания деталей, находящихся под высоким напряжением.
Данный вид инструмента часто оборудуют индикатором для распознавания скрытой проводки, что позволяет «прозванивать» данные участки в целях последующего ремонта электрических сетей.

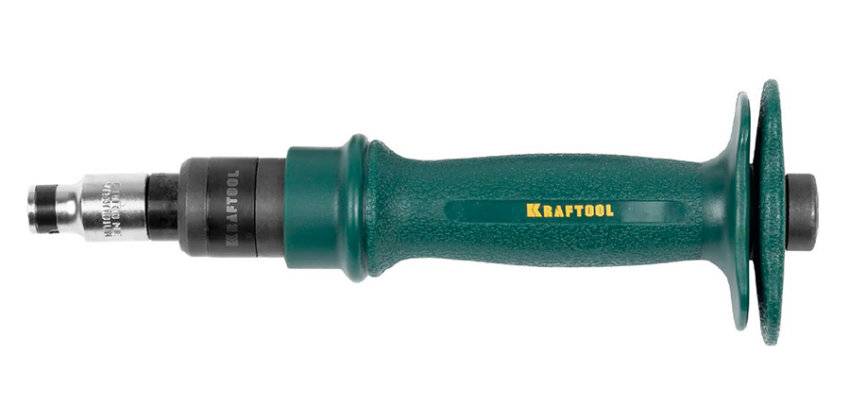

2. Ударные
Такой вид инструмента применяют для работы с крупными деталями, поскольку принцип его действия направлен на создание усиленного импульса.
Во время вкручивания энергия удара направляется непосредственно на винт, что позволяет утопить деталь без каких-либо особых усилий.
В наборе с ударной отверткой идут различные насадки, все они, как правило, большого размера.
Данный вид часто используют при повреждениях крепежных деталей коррозией, когда крепеж намертво врастает в поверхность.
Благодаря ударному механизму открутить такие болты можно без дополнительных физических усилий.
3. Реверсивные
Для длительных работ с крепежом предназначена реверсивная отвертка с храповым механизмом.
Данный вид инструмента поставляется со сменными битами разного сечения и диаметра.
Благодаря этому инструменту можно легко вкручивать, и закручивать различные детали без отрыва руки.
Изделие имеет вращающийся наконечник, который крутится за счет обратного вращения, рука мастера в этот момент остается неподвижной.
Суперсовременная механическая отвертка больше всего подходит специалистам, чей род деятельности подразумевает частую работу с деталями.

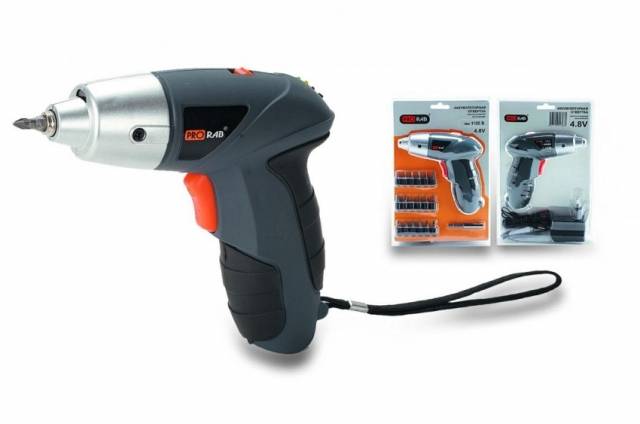

4. Аккумуляторные
Усовершенствованный вид, имеет встроенный аккумулятор, благодаря которому изделие может работать как шуроповерт.
С таким инструментом мастеру вообще нет необходимости прилагать какие-либо усилия на вкручивание, при этом затяжка будет более качественной с выверенным усилием, чем при ручном вкручивании с помощью другого вида инструмента.
Такие модели применяется для сборки различных изделий и их ремонта.
5. Телескопические
Инструмент имеет особое строение стержня в виде удочки, позволяющее регулировать его длину.
С помощью специального запорного механизма установленный параметр длины можно надежно фиксировать.
Такие модели часто имеют магнитные наконечники, облегчающие работу мастера.
Например, при помощи магнита можно достать упавший винтик из труднодоступного места, или увеличить длину стержня для работы с инструментом с деталями, находящимися на большей глубине.
6. Динамометрические
Используют динамометрические модели инструмента в основном в высокотехнологичных отраслях, например, в авиации, кораблестроении и т.д.
В рукоятку инструмента вмонтирован специальный экран, который отображает показатели прикладываемого усилия при затяжке любой детали.
Это очень удобная и полезная функция, поскольку только так специалист может задать необходимый момент и закрепить все детали с одинаковым усилием.
Какие виды отверток нужны для работы каждому конкретному специалисту зависит от сферы деятельности человека.
На сегодняшний день существует огромное количество инструмента для выполнения самых разных видов слесарно-монтажных работ.
При выборе определенного инструмента особенно необходимо обращать внимание на маркировки изделий, только так можно обезопасить себя от покупки подделки сомнительного качества и приобрести инструмент, изготовленный в заводских условиях

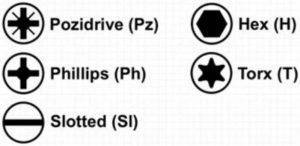

Маркировка бит для шуруповертов

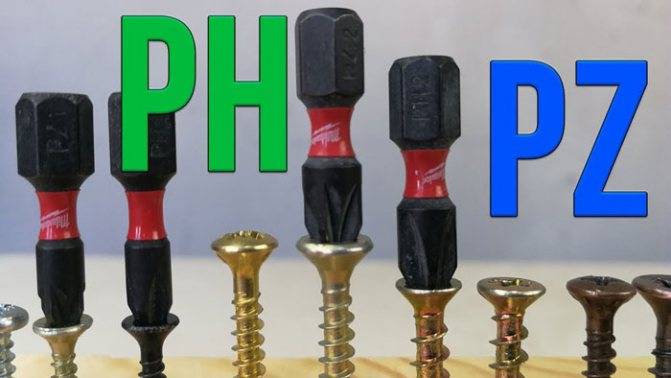

Как уже отмечалось существуют две часто используемые разновидности бит — Ph и Pz. Первая разновидность является универсальной. Угол при вершине составляет 55°. Наиболее часто используемая бита — Ph2.
Pz насадка является более удобной, однако ее можно использовать только для саморезов с насечками. Она, помимо четырех основных диагональных ребер, имеет четыре меньших ребра, увеличивающих площадь сцепления с саморезом. Угол при вершине у таких насадок составляет 50°.
Существуют биты, заменяющие плоские отвертки. Они маркируются как S или Sl. Для монтажа звездочного сечения используются Т-биты.
Стержень
Стержни отверток могут отличаться по длине, диаметру, форме и прочности. Прочностные характеристики стержня характеризуются его твердостью. По ГОСТу она должна находиться в пределах 47-52 HRС.Если твердость будет ниже, стержень может изогнуться, если выше — треснуть. Обеспечить удовлетворительную твердость удается, используя высоколегированную хромованадиевую сталь, в этом случае на стержне может быть написано”CR-V” или «chrome-vanadium». Но такая надпись не всегда гарантирует качество, ведь недобросовестным производителям нанести ее не составляет никакого труда. И наоборот, именитые производители не всегда пишут то, что, по их мнению, само собой разумеется. Для обеспечения коррозионной стойкости на стержни иногда наносят всевозможные защитные напыления. Иногда стержни покрывают резиной или пластиком, это облегчает работу электриков, но делает стержень толще наконечника, поэтому не всегда удается добраться до головки крепежа, глубоко утопленного в деталь.
Длина стержня обычно составляет 100-200 мм. Для работы в стесненном пространстве выпускают отвертки с коротким стержнем и укороченной рукоятью. Если же крепеж находится в труднодоступном месте, целесообразнее воспользоваться отверткой с длинным стержнем и взять телескопическую отвертку с регулируемым вылетом стержня.
Диаметр стержня зависит от размера наконечника и нагрузок, на которые рассчитан инструмент. Сечение стержня может быть не только круглым, но и шестигранным или квадратным. Такая форма позволяет захватить стержень гаечным ключом и обеспечить больший крутящий момент.
Не нужно забывать о том, что стержень должен быть не только прочным, он должен быть надежно зафиксирован в рукояти. Визуально этот фактор никак не проконтролируешь, поэтому недобросовестные производители часто уделяют фиксации стержня недостаточно внимания, и он со временем начинается проворачиваться. Такую отвертку можно смело выбрасывать, ведь реанимировать ее не удастся.
Иногда стержень отвертки проходит сквозь всю рукоять и заканчивается пяткой, по которой можно наносить удары молотком. Такая отвертка выручит, если нужно отвинтить шуруп с закрашенным шлицом.
Основные виды отвёрток
Долгое время для отворачивания и заворачивания крепежа использовались два вида отвёрток. Они и сейчас в ходу во всех сферах деятельности человека. Но, кроме них, появились и другие типы инструмента, облегчающие работу. Классификация их связана с устройством жала.
Инструмент с прямым шлицом
Основное преимущество этого приспособления — возможность использования под множество задач. Отвёртка шлицевая, размеры которой соответствуют величине крепежа, может использоваться везде. Таким инструментом можно открыть замок, настроить элементы электронной схемы, использовать в отладке механических устройств.
При отворачивании не нужно сильно давить на инструмент. Жало само фиксируется в шлице и не выскакивает прочь, если зазор между ними минимальный. Хорошо подобранная рукоятка обеспечивает неплохой крутящий момент, который можно усилить при наличии шестигранного стержня с помощью гаечного ключа.
Недостаток единственный — работа в одной плоскости ввиду изначальной конструкции инструмента. Если чуть перекосить в приложении усилия, то отвёртка выскользнет из паза.
Крестовая отвёртка
Эта разновидность инструмента появилась для замены плоской отвёртки. Такая конструкция шлица, в отличие от конкурента, обеспечивает более плотное заворачивание и его сохранность при больших усилиях и нескольких циклах.
Основным видом крестовидного крепежа и инструмента сейчас является конструкция Филипс. К всемирно известному производителю электроники это не имеет отношения. Просто такая фамилия была у изобретателя шлица. Крестообразное строение прорези позволяет закручивать винт с небольшим наклоном без ущерба для поверхности шляпки и не снижая прикладного усилия. За счёт такого шлица боковое смещение минимально. Это даёт возможность применять подобный инструмент в местах с ограниченным пространством и при угловом расположении крепежа.
Но у подобной конструкции также есть свои недочёты:
- Применение таких отвёрток сталкивается с высокими механическими нагрузками при нажатии, что приводит к износу наконечника.
- Сильное осевое усилие утомляет работника при существенном количестве операций.
- Не имеется возможности изготовления очень маленького инструмента из-за особенностей шлицевой конструкции. Следствие этого — ограниченное применение.
Такой шлиц имеет название Pozidriv и отличается более сильной фиксацией в прорези и меньшей возможностью работы под углом. У таких отвёрток есть своя область применения:
- Мебельное производство.
- Монтаж изделий из гипсокартона.
- Установка перегородок из алюминиевого профиля.
Для работы отвёртками с двойным крестовым шлицем выпускаются саморезы соответствующего профиля, как правило, золотистого цвета.
Профиль отвертки Ph
Привычный нам крестообразный шлиц был изобретен в далеких 30-х годах. Через несколько лет патент на данное изобретение выкупил предприимчивый Генри Филлипс.

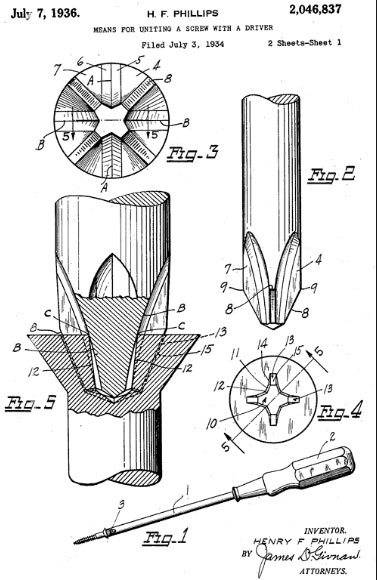

патент Г.Филлипса на профиль Ph
В его то честь и назвали данный профиль — Ph = Phillips. Только не путайте компанию Philips из Нидерландов (с одной L), с компанией Phillips Screw Company, основанной в США.
Первую мы хорошо знаем по телевизорам, кассетам, качественным приборам освещения и т.п. А вот вторая и дала нам разнообразие в резьбовых крепежных изделиях.
На первый взгляд Ph — это простой крест, зауженный к основанию и ничего более. Казалось бы чего здесь изобретать и патентовать?
Но это вовсе не так. Профиль Ph выполнен строго под определенным углом в 55 градусов и с наклоном боковой поверхности каждой грани.
Благодаря этому, если вы начнете затягивать шурупы или винты со сверхусилием, рискуя их перетянуть, бита или жало просто выскочат из головки самореза или винта, не испортив сам крепеж.
Сделали это как понимаете не случайно. Таким способом был достигнут определенный момент затяжки при использовании инструмента на потоковых сборках автопрома и самолетостроения в США.
В последствии, с изобретением динамометрических трещеток, отверток и шуруповертов, а также с возросшими требованиями к точности соблюдения момента затяжки, это стало работать во вред.
С практической точки зрения это означает, что не нужно уродовать биту Ph, если она начала выскакивать из крепежа. Получается, что предел закручивающей способности винта достигнут и более крутить не нужно.
Биты PH2: описание, предназначение
До 1933 года в производстве использовались отвертки с прямым срезом (плоские), которыми можно было легко повредить детали, да и к механическому закручиванию винтов они оказались непригодны. Революционным стало изобретение винтов с крестообразным шлицем и такими же битами. Патент выкупил Генри Филлипс, биты стали называться его именем – PH или филлипс. В зависимости от размеров, к маркировке добавляется цифра от 0 до 3. В быту используются биты PH2, особенностями которых являются:
- шлиц в виде креста с углом скоса 550;
- возможность вкручивать шурупы в мягкий или тонкий материал;
- при работе шуруповертом, по окончании закручивания, жало биты выталкивается наружу.
Несмотря на видимое удобство, быстро обнаружился основной недостаток: отсутствие прочного сцепления с поверхностью, в результате чего грани биты и шурупов «слизываются».

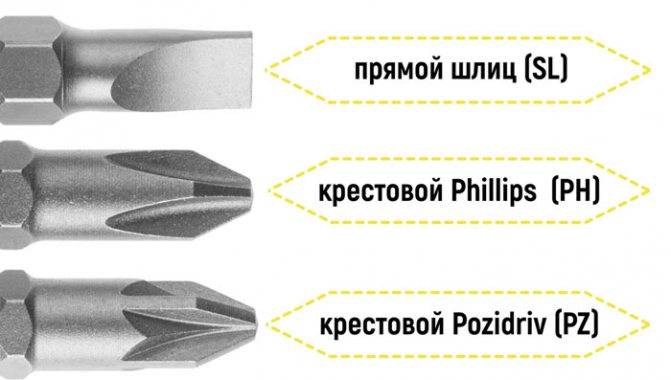

Виды отверток
Инструмент подразделяется в зависимости от шлица на конце стержня, при этом рядом с наименованием формы указывается стандартная маркировка.
Шлицевая отвертка с обозначением SL (slotted)
Отвертка плоская (или «прямая»), с рабочей частью в виде лопатки, используется для шурупов и винтов с одной прорезью на головке. При изготовлении указываются дополнительно параметры паза (глубина, длина и толщина), если плоская отвертка предназначается для индивидуальных работ со специфическими метизами.
Шлицевый наконечник применяется для завинчивания простых креплений в электрической отрасли, работа выполняется после введения отвертки в паз приложением силы кручения к противоположным сторонам паза. Недостатком шлицевого наконечника считается отсутствие центровки, так как лопатка при увеличении усилия вырывается из прорези винта.
Крестовая отвертка с обозначением PH (Phillips)
Наконечник стержня выполнен в виде конуса, по бокам которого располагаются 4 грани для крепления деталей метизами с прорезями в виде креста на шляпке. Профиль винтов разработан с двумя расположенными под прямым углом по отношению одна к другой прорезями.
Этот вариант наиболее удобен по сравнению со шлицевым плоским наконечником, так как задействовано больше точек приложения усилия, что способствует крепкому сцеплению рабочих поверхностей и граней. Крутящее усилие прикладывается на протяжении крестообразных краев, процесс закручивания отличается меньшей трудоемкостью. Приложение сил в ограниченной узкой части ведет к преждевременному износу шлица или прорезей в шляпке метиза.
Иногда встречаются крестообразные наконечники PZ (Pozidrive) с направляющими, представляющие совмещенные под углом 45º крестовые грани, это позволяет плотно ввести шлиц в крепежное отверстие соответствующей формы. Дополнительный крестовый выступ узкий, имеет меньшую глубину, чем основная выпуклость. Посередине есть отверстие, служащее для повышения силы давления, но его присутствие, скорее, фиктивное, так как оно мало влияет на операцию.
Шестигранная отвертка с обозначением H (HEX)
Такой инструмент легко определить по наконечнику в виде шестигранника. По сравнению с крестовой моделью, для совершения вкручивания требуется приложение силы в 10 раз меньше. Крестовые отвертки производят в трех вариациях, хотя функциональность у них всех одинакова:
- внутренний тип, когда выпуклость расположена внутри наконечника, используется для работы с шурупами, оснащенными соответствующей впадиной, для него характерно расположение 6 граней под углом, характеризуется частым нарушением целостности головки крепежа из-за высокой концентрации усилия;
- внешний тип с выступающим снаружи ободком, грани которого расположены под углом 120º к соседним, используется для работы с выступающими головками винтов, иногда применяют вместо гаечного ключа;
- тип, защищенный от вибрации, отличается прорезью в торце биты, точно совпадающей с формой выступа на шляпке винта, что обеспечивает постоянную устойчивость и защиту от смещения.
Квадратная форма с обозначением Square Head, Robertson
Характерными особенностями являются:
- квадратное сечение наконечника;
- грани расположены по отношению к соседним сторонам под углом 90º;
- противоположные грани параллельны;
- небольшая плоскость соприкосновения рабочих поверхностей не дает возможности приложить большое усилие.
Для нашей страны применение такой квадратной головки нехарактерно, отсутствует наконечник и в Европе, считается стандартным инструментом для Америки, используется при восстановлении старинных моделей авто; аналогично треугольная отвертка применяется в самолетостроении.
Звездообразная головка с обозначением TORX
Изделие отличается шестиконечными гранями, расположенными на торце наконечника, способно увеличить силу вращения по сравнению с остальными формами головок. Применяется для тонких работ без повреждения шлицевого наконечника и целостности головки винта. Пониженные радиальные силы позволяют работать инструментом без выскальзывания и продляют срок службы отвертки.
Как вариант, выпускаются отвертки с обозначением TORX PLUS, их отличие в форме лепестков, которую изготавливают сплющенной: это говорит об усиленном варианте для специальных крепежей в точных работах. Если говорить о защите от вибрации, то посередине наконечника в торце предусмотрено отверстие, которое должно совпадать при посадке с выступом на шляпке специфического метиза.
Конструкция отвертки
У классической отвертки всего три составных части — рукоятка, стержень и жало. При своей простоте, все эти части имеют свои особенности.
Рукоятки — изделия из прочных материалов в размере, позволяющие удобно держать отвертку в руке. Для возможности приложения большего усилия, рукоятка покрывается противоскользящим составом или на ней устанавливаются накладки из рифленого пластика или резины. Отвертки, предназначенные для работы с электрооборудованием, в обязательном порядке оснащаются изолированными рукоятками, размер жала и требования к изоляции указаны на рукоятке.
Сечение рукоятки отличается многовариантностью. Производятся отвертки с рукоятками:
- круглыми;
- шестигранными;
- овальными;
- квадратными;
- восьмигранными.
Кроме прямых рукояток, часто используются рукоятки в виде букв «Г» и «Т», что позволяет приложить большую силу при завинчивании или отвинчивании метизов и ускорить темп работы.
