Прецизионный кондиционер: принцип и схема работы, разновидности, достоинства и недостатки

Схема монтажа и установка прецизионного кондиционера

Установить прецизионный кондиционер при желании можно своими силами без привлечения специалистов. В процессе нужно учитывать в первую очередь тип оборудования:

Моноблочные агрегаты устанавливают внутри помещения или снаружи. В первом случае требуется монтаж воздуховодов, но при этом не вызывает сложностей обслуживание оборудования. Во второй ситуации кондиционер сложнее чистить. Но зато доступ воздуха к устройству намного лучше.
Потолочные агрегаты располагают по центру помещения на обычном или подвесном потолке. Воздуховоды обычно соединяют с вентиляцией или монтируют в виде отдельных каналов. Холодные или теплые потоки равномерно расходятся по всему помещению.
Шкафные прецизионные кондиционеры чаще всего устанавливают с использованием фальшпола. При работе агрегат забирает теплый воздух, охлаждает его и выводит в нижнюю часть помещения. По комнате холодные потоки расходятся через вентиляционные решетки в фальшполе.

Подробный алгоритм монтажа оборудования зависит от многих нюансов

Принимать во внимание нужно особенности комнаты, размеры агрегата и метод подачи воздуха, мощность устройства. Но общая схема установки прецизионного кондиционера выглядит так:

Для агрегата выбирают подходящее место. В процессе нужно учесть расположение источников тепла и окружающих предметов в помещении, просчитать допустимую длину коммуникаций и перепады высот между отдельными блоками установки. На фасаде здания закрепляют внешний модуль. Расположить его необходимо так, чтобы оставить доступ к блоку для проведения обслуживания

При монтаже модуля нужно принять во внимание вибрации при работе и позаботиться о прочности креплений.
В помещении устанавливают внутренний блок. Он должен находиться на некотором расстоянии от предметов и источников тепла, иначе не удастся обеспечить качественную циркуляцию воздуха

Устанавливать блок можно под легким наклоном, но не более 5%. В стене просверливают отверстия для электрических кабелей, дренажного шланга и фреоновой трассы. Все коммуникации тщательно изолируют и герметизируют, а затем убирают в специальные трубы и протаскивают через подготовленные каналы. При необходимости на магистрали устанавливают петли-ловушки, снижающие нагрузку на компрессор при перепадах высоты больше допустимой нормы.

После полного монтажа прецизионного кондиционера проводят его подключение согласно электрическим схемам. Последние указаны в техпаспорте, также они могут быть нанесены непосредственно на блоках агрегата. После выполнения подключения проводят пробный запуск системы охлаждения и проверяют ее в действии.

Перед окончательным запуском охладительной системы нужно задать точные параметры ее работы

Моноблочные кондиционеры

Мобильные кондиционеры

Не требует специального монтажа Повышенный уровень шума, высокая цена

Мобильный кондиционер (называемый также «напольный кондиционер») единственный тип кондиционера, который пользователь может установить самостоятельно. Для установки такого кондиционера достаточно вывести в форточку или приоткрытое окно гибкий шланг (воздуховод), по которому из кондиционера отводится горячий воздух. Учитывая, что шланг мобильного кондиционера небольшой длины (около 1 метра), при работе кондиционер должен находиться рядом с окном. Удлинять шланг не рекомендуется, так как это может нарушить тепловой режим холодильного контура. Недостатками мобильных кондиционеров являются высокий шум от компрессора, ограниченная мощность и высокая цена, сравнимая со стоимостью сплит-системы.

В некоторых моделях мобильных кондиционеров предусмотрено два воздуховода: через первый в кондиционер поступает уличный воздух, а через второй — удаляется. Это позволяет охлаждать нагревающийся радиатор (конденсатор) без использования воздуха, находящегося внутри помещения (о том, какие радиаторы есть в кондиционере и зачем они нужны, рассказывается в разделе Принцип работы кондиционера). Поясним, чем такое решение лучше традиционного варианта с одним воздуховодом. Если воздуховода для забора воздуха с улицы нет, то воздух, который отводится по единственному воздуховоду наружу, забирается из помещения. То есть охлажденный воздух выводится из помещения, а на его место через двери и щели в окнах поступает теплый воздух — это заметно снижает эффективность работы кондиционера. Для решения этой проблемы и был создан мобильный кондиционер с двумя воздуховодами, имеющий более высокую эффективность охлаждения.

При мощности свыше 3–4 кВт охлаждать конденсатор даже через два воздуховода нецелесообразно, так как поток воздуха через них становится слишком большим. В таких моделях конденсатор делают в виде отдельного блока с вентилятором. Этот блок вывешивается за окно и подсоединяется к внутреннему блоку с помощью быстроразъемных соединений (защелок). Такой кондиционер называют мобильной сплит-системой, поскольку он состоит из двух блоков — внутреннего и наружного. Однако, в отличие от традиционной сплит-системы, кондиционер такого типа сохраняет достоинства и недостатки своих мобильных собратьев: установку кондиционера может произвести неподготовленный пользователь, но шумный компрессор по-прежнему расположен во внутреннем блоке.

Некоторые современные модели мобильных кондиционеров оснащают пультом дистанционного управления. Также они могут иметь функцию автоматического удаления конденсата. В процессе работы кондиционера на его теплообменнике конденсируется влага, которая стекает в специальный бак. Нагреваясь от компрессора, эта вода испаряется и удаляется вместе с горячим воздухом наружу, но, если влажность воздуха будет высокой, то даже в таких моделях воду из бака придется периодически выливать.

Учитывая недостатки мобильных кондиционеров, использовать их рекомендуется только там, где нет возможности установить сплит-систему: на даче, в арендуемой квартире и т. п.

Оконные кондиционеры

Самая низкая цена, простой монтаж Повышенный шум, устанавливается в оконном проеме.

Когда-то это был наиболее распространенный тип кондиционеров, однако в настоящее время, в связи со снижением спроса, лишь немногие производители предлагают подобные модели. Для установки оконного кондиционера необходимо вырезать прямоугольное отверстие в оконном стекле или тонкой стене. Кондиционер устанавливается таким образом, чтобы большая его часть находилась снаружи помещения. В этой части корпуса расположены вентиляционные решетки, через которые удаляется нагретый воздух. Внутри же остается только небольшая часть моноблока с декоративной передней панелью, через которую охлажденный воздух поступает в помещение. Типовая мощность оконных кондиционеров от 1,5 до 6 кВт. Наиболее простые из них могут только охлаждать воздух, более дорогие имеют режим нагрева и пульт дистанционного управления.

Основным недостатком оконного кондиционера считается высокий уровень шума, создаваемый компрессором, а достоинствами невысокая цена (от 5 000 рублей) и простота установки. Низкая популярность оконных кондиционеров объясняется тем, что при их монтаже нарушается теплоизоляция помещения (зимой холодный воздух будет проникать внутрь через корпус кондиционера). Однако в регионах с теплым климатом этот недостаток не является критичным, поэтому на юге России оконные кондиционеры занимают заметную долю рынка.

Коммерческие кондиционеры

Коммерческие кондиционеры, обладающие мощностью от 10 до 30 кВт, занимают промежуточную позицию между агрегатами бытового назначения и промышленными системами. Использоваться они могут как в частных домах, так и в офисах, магазинах, заведениях общественного питания и других помещениях площадью до 300 м².

Кассетные кондиционеры

Кондиционеры кассетного типа рассчитаны на установку за подвесным потолком, который полностью скрывает внутренний блок устройства. Нижняя панель блока, через которую выводится охлажденный воздух, имеет размер стандартной потолочной плитки (600×600 мм) и закрывается декоративной решеткой. В результате кассетный кондиционер практически незаметен, и в этом заключается одно из главных его достоинств.

Кассетный кондиционер.

Канальные кондиционеры

Внутренний блок кондиционера канального типа тоже скрыт от глаз за подвесным потолком. Однако распределение охлажденного воздуха в данном случае осуществляется посредством системы воздуховодов, которые также размещаются в пространстве между плитами перекрытия и фальшпотолком. Именно благодаря разветвленной системе воздуховодов такой прибор может быть использован для кондиционирования воздуха сразу в нескольких соседних помещениях.

Схема устройства канального кондиционера.

К недостаткам подобных кондиционеров можно отнести сложность независимого регулирования температуры воздуха в разных кондиционируемых помещениях. Для решения этой задачи требуется в воздуховоды вмонтировать клапаны с электроприводами, а во всех помещениях установить термостаты.

Впрочем, если не делать разграничения между жильцами разных комнат и поддерживать везде одинаковую температуру, то предпринимать каких-то дополнительных действий вам не придется.

Потолочные кондиционеры

Далеко не в каждом помещении есть подвесной потолок, а стены (например, выполненные из стекла) порою не позволяют установить обычную настенную сплит-систему. На помощь в этой, казалось бы, безвыходной ситуации придет напольно-потолочный кондиционер. Его отличительной особенностью является небольшая толщина внутреннего блока (обычно 20-25 см). Устанавливают такой кондиционер около стены: либо горизонтально, на потолке, либо вертикально, на полу.

Потолочный кондиционер.

В первом случае воздушный поток направляется вдоль потолка, во втором – вверх, вдоль стены. И в том, и в другом случае практически исключены ситуации, при которых прямой поток холодного воздуха попадает на находящихся в помещении людей, что многие, имевшие дело с кондиционерами, сочтут за огромный плюс.

Колонные кондиционеры

Кондиционер колонного типа обладает большим весом и поэтому не подвешивается, а устанавливается непосредственно на полу. По своим габаритам и внешнему виду он напоминает большой бытовой холодильник, однако в реалии места занимает гораздо больше, чем последний, поскольку создаваемый сильный поток холодного воздуха не позволяет продолжительное время находиться в непосредственной близости от установки.

Колонный кондиционер.

Колонные кондиционеры используются в конференц-залах, холлах гостиниц, офисах, магазинах, складах и прочих помещениях, где, с одной стороны, требуется большая холодопроизводительность, а с другой – отсутствует возможность использовать стены и потолок для монтажа более привычных сплит-систем.

«Наборные» мульти-сплит-системы

Как и в случае бытовых сплит-систем, коммерческое и полупромышленное климатическое оборудование может выпускаться в виде мульти-сплит-систем. В данном случае один внешний блок может обслуживать до пяти внутренних. Мульти-сплит-системы полупромышленного назначения, в отличие от бытовых, поставляются не фиксированными комплектами, а наборными. Это означает, что покупатель вправе сам подобрать тип и мощность внутренних блоков. Ограничения есть лишь на максимальное их количество и суммарную мощность.

Как сэкономить на промышленной вентиляции?

Способов может быть множество, и они зависят только от Ваших пожеланий, но одно можно сказать наверняка – экономить на проектировании нельзя! От того, насколько тщательно и грамотно будет составлен проект, зависит функционирование системы в дальнейшем. Уменьшить стоимость вентиляции на производстве можно за счет экономии при эксплуатации: например, при установке VRF-системы, затраты на энергию при использовании которой минимальны.

Рекуператор в составе вентиляционного оборудования позволит сэкономить до 70% финансов, ведь в такой системе используется схема, когда отработанный нагретый воздух не выбрасывается из помещения, а идет на новый цикл, тем самым повышая температуру приточного холодного воздуха.

Вы можете отправить нам техническое задание на подбор промышленной вентиляции, и мы в короткие сроки предоставим для Вас готовое решение, которое будет гибким, экономичным, а главное при сервисном обслуживании безотказно работать на протяжении всего заявленного срока эксплуатации.

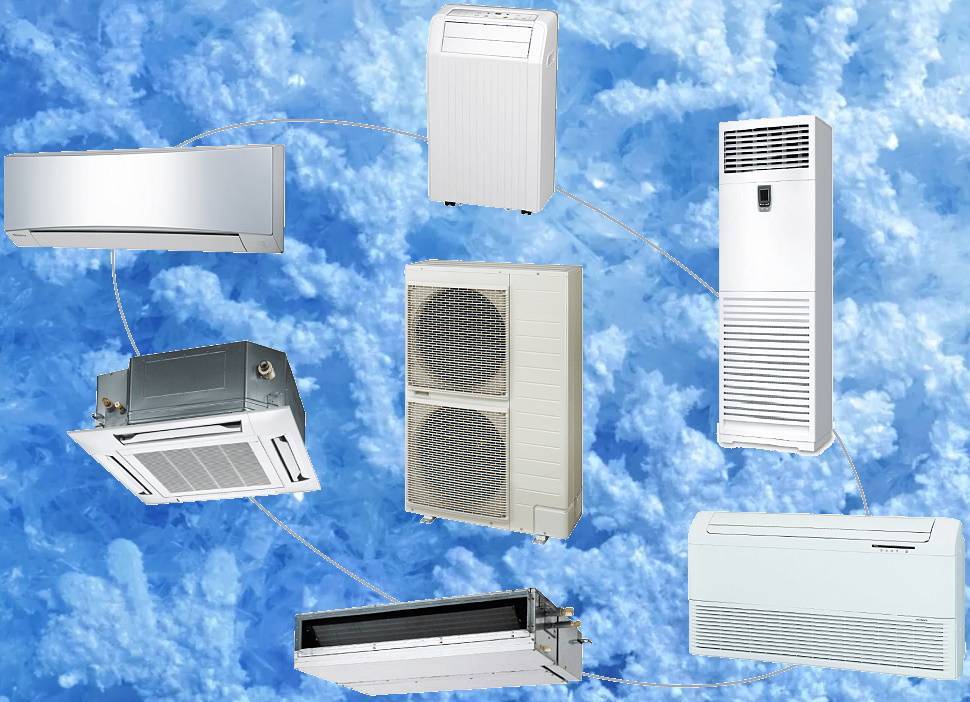

Разновидности и применяемость

В помещениях гостиниц, офисов и престижных апартаментах, монтируют оборудование класса VRV. Это категория промышленной климатической техники. Схема: один наружный блока плюс много устройств, смонтированных внутри здания. Оборудование VRV систем может иметь разный тип, мощность. Такое устройство сплит системы позволяет дифференцировать температурные условия помещений.

В административных и торговых центрах функционирует климатическое оборудование чиллер-фанкойл. Источником холода является чиллер, к нему подключают неограниченное число потребителей (фанкойлов). Режим в помещениях здания задает оператор. Для этого в системе есть диспетчерский пульт управления.

В залах спортивных, концертных, в кинотеатре, театре работают крышные кондиционеры. Это многофункциональное климатическое оборудование, оно функционирует в нескольких режимах: обогрев, вентиляция, охлаждение, поддержка температуры.

В многоквартирных и частных домах устанавливают обычные, функционирующие по типу Вкл/Выкл, сплит системы и новейшее оборудование инверторного типа. Обычные устройства (On/Off) расходуют больше электроэнергии. Они начинают работать, когда температура повышается/понижается выше/ниже установленного значения. Выключаются, когда воздух охлажден/нагрет.

Климатические системы с инвертором работают постоянно. Когда необходимо быстро достигнуть нужной температуры, мощность потребления возрастает, в остальное время оборудование потребляет минимальное количество электроэнергии, потому что поддерживает требуемую температуру в экономичном режиме. У них тихо работает компрессор и плавно изменяются температуры. Инверторная схема преобразовывает переменный ток в постоянный.

Промышленность выпускает бытовое мульти сплит оборудование, рассчитанное на несколько комнат. В схему входит агрегат, устанавливаемый вне здания, и несколько блоков для помещений. Такое оборудование позволяет поддерживать разную температуру в гостиной, спальне, детской. В таблице приведена общая классификация.

Группа оборудования	Вид
промышленное	мультизональная (VRF, VRV)
чиллер-фанкойл
rooftor (крышные кондиционеры)
прецизионные кондиционеры
бытовое	настенные
канальные
кассетные
напольно-потолочные
колонные
мульти сплит системы	фиксированные
наборные

Услуги по кондиционированию

Проектирование систем кондиционирования
Монтаж систем кондиционирования
Обслуживание кондиционеров
Диагностика кондиционеров
Пуско-наладка систем кондиционирования

Источники

https://kondicionershik.ru/promyshlennye-kondicionery/
https://vsservice.ru/170-proizvodstvennye-pomeshcheniya.html
https://www.vidstroi.ru/kondicionirovanie/promyshlennoe-kondicionirovanie
https://AviMos.ru/category/ventilyatsiya-i-konditsionirovanie/
https://www.AirVentilation.ru/Kondicionirovanie-proizvodstva.htm
https://www.PromKlimat.ru/Osnovnye-harakteristiki-promyshlennyh-konditsionerov.htm
https://www.AirClimat.ru/konditsionery-dlya-zdaniy-i-predpriyatiy.htm
https://www.akruks.net/article/sistema_konditsionirovanija/p553-promyshlennye-sistemy-kondicionirovaniya/
https://ventilyatsiya.pro/services/konditsionirovanie/proizvodstvennyh-pomeshcheniy/
https://www.air-ventilation.ru/Konditsionirovanie-proizvodstvennnogo-pomescheniya.htm

Достоинства и недостатки

Центральные кондиционеры имеют ряд преимуществ над другими видами климатической техники:

Центральная установка, работающая на все здание, обходится дешевле, чем сплит-системы в каждой комнате. Затраты на начальном этапе компенсируются небольшим расходом электроэнергии на функционирование кондиционера.
Разрешается монтаж длинных коммуникационных магистралей, потери мощности при этом минимальные.
Обслуживание и ремонт одного основного блока системы кондиционирования занимает меньше времени и обходится дешевле.
Кондиционеры устанавливаются в технических помещениях или на крыше. Они не портят интерьер, не отнимают пространство. Шум вентиляторов не беспокоит служащих и посетителей.
Система способна охладить или обогреть большие объемы воздуха.
Центральные кондиционеры спроектированы для решения комплекса задач. Оборудование снижает температуру, нагревает, очищает, увлажняет и распределяет воздушные массы.

Недостатки

Сложная схема монтажа, требующая установки вытяжек, прокладки воздуховодов.
Значительные габариты требуют выделения места.
Высокая стоимость оборудования.

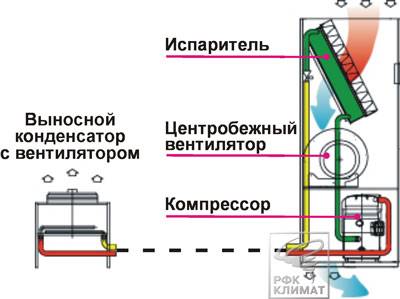

Принцип функционирования

Основа работы любого холодильного оборудования – хладагент, который во время работы устройства переходит из газообразного состояния в жидкое и наоборот. А весь процесс сопровождается изменением значений давления данного вещества. Так, если рассматривать именно прецизионный кондиционер принцип работы его мало чем будет отличен от схемы стандартного устройства: газообразный хладагент поддаётся сжатию, которое происходит непосредственно в компрессоре, затем направляется в конденсатор (располагающийся в отдельном блоке) по специальным соединительным трассам.

Процесс конденсации представляет собой забор тепла у хладагента, что позволяет преобразовать его в жидкое состояние. Далее, попадая в испаритель, вещество возвращается в исходное газообразное состояние.

На последнем этапе хладагент попадает в узел компрессора. Циркуляция воздушной среды происходит на этапе, когда задействован испаритель, так как продуваемый через него воздух забирается из помещения, а на выходе отдаются уже охлажденные воздушные потоки.

Функционально климатическое оборудование прецизионного типа разнится, так как существуют модели, направленные только на охлаждение. Есть оборудование, которое дополнительно выполняет задачу по увлажнению помещения. Также есть возможность приобрести технику с широким функционалом, которая способна ещё и подогревать воздух в помещении.

Профилактика работы

Помимо несколько сходной схемы работы, данная техника во всем остальном, включая конструкцию и обслуживание прецизионных кондиционеров, разительно отличается от стандартных бытовых устройств. Прежде всего, это объясняется сложным механизмом действия, так как шкафное оборудование обладает крупными габаритами и большим количеством важных для работы узлов, чтобы поддерживать параметры воздушной среды в помещении в соответствии с требуемыми значениями.

Разновидности промышленных систем

Микроклимат в коммерческих, производственных и других помещениях большой площади поддерживается при помощи одной из шести разновидностей кондиционеров.

Мультизональные системы (VRF и VRV)

Начнем обзор промышленных кондиционеров с одних из самых популярных устройств. На один внешний блок мультизональной системы кондиционирования приходится несколько внутренних. Они могут состоять из нескольких десятков разнообразных внутренних блоков (напольных, кассетных, консольных и настенных). Протяженность трубопроводов между блоками может достигать 200 и более метров, а максимальный перепад высоты в системе может составлять 50 метров и более.

Модульная структура позволяет быстро модернизировать, расширять или ремонтировать сплит-систему. Возможность замены отдельных блоков уменьшает трудозатраты и материальные расходы на ремонт и модернизацию систем.

Температура в помещениях поддерживается за счет регулировки потока хладагента, проходящего через теплообменник. За это отвечают электронные модули, которые управляют клапанами в зависимости от температуры воздуха.

Чиллеры

Эти системы применяются для кондиционирования зданий большой и средней площади. Чиллер может быть расположен снаружи и внутри здания. Теплоноситель охлаждается (нагревается) в чиллере, после чего направляется по трубопроводу в фанкойлы. А сам чиллер охлаждается отдельным внешним блоком. Это тоже один из самый популярных типов крупных многозональных систем.

Чиллер включает полный комплект элементов холодильного оборудования и не только:

конденсатор;
компрессор;
испаритель;
запорную арматуру;
автоматику.

Система монтируется на кровле, неиспользуемых открытых площадках и других неэксплуатируемых площадях.

По сравнению с привычными сплит-системами, кондиционеры типа «чиллер-фанкойл» имеют следующие преимущества:

нелимитированное расстояние между блоками;
независимая работа каждого потребителя (фанкойла);
возможность наращивания мощности и поэтапного ввода объекта в эксплуатацию.

Крышные

В эту категорию входят блоки, предназначенные для установки на плоской кровле. В случае монтажа на покатой крыше, оборудование крепится при помощи каркасов и кронштейнов.

Кроме стандартных агрегатов кондиционера, он включает системы рекуперации и подогрева воздуха. Этот тип оборудования применяется в промышленных цехах, на стадионах и прочих крупногабаритных помещениях. Воздух, проходящий через воздухозаборник, тщательно фильтруется и нагревается либо охлаждается, проходя через теплообменник. После этого вентиляторы распределяют воздух между помещениями через систему воздуховодов.

Крышные кондиционеры рассчитаны на работу в сложных погодных условиях. Их прочные корпуса выдерживают температурные перепады, ветер и осадки.

Преимущества крышных систем:

надежность;
простота монтажа относительно других промышленных систем;
экономия полезного места.

Шкафные

В отличие от крышных, шкафные системы кондиционирования монтируют непосредственно в охлаждаемом помещении. Устройства отличаются высокой мощностью — до 100 кВт на нагрев/охлаждение и применяются для круглосуточного поддержания постоянной температуры.

Конструкция шкафного кондиционера выполнена в виде моноблока с конденсатором, охлаждаемым водой или воздушным потоком. Изделия предназначены для напольного размещения. Некоторые модели позволяют подключить дополнительные элементы:

выносные конденсаторы;
воздухопроводы;
водяные или электронагреватели;
увлажнители;
перераспределительные воздушные камеры.

Устройства с водяным охлаждением отличаются меньшей стоимостью и простотой монтажа, однако не работают без подключения конденсатора к системе водоснабжения. Такие кондиционеры нагревают воздух встроенными ТЭНами.

Прецизионные

Разновидность шкафных кондиционеров, разработанная для поддержания температуры и влажности с минимальными отклонениями от заданных показателей. Прецизионные системы устанавливаются в серверных, на фармацевтических предприятиях и высокоточных производствах.

Центральные

Системы применяют для кондиционирования больших холлов, залов и цехов, а также нескольких помещений с небольшой кубатурой. Центральные кондиционеры выполняют следующие функции:

охлаждение;
вентиляция;
нагрев;
очистка;
увлажнение.

Система включает водяной теплообменник, водяной нагреватель или ТЭН, блок вентиляторов, фильтры, воздуховоды и систему шумопоглащения. Полноценную работу системы обеспечивают чиллеры, компрессорные блоки, рекуператоры и другое оборудование, обеспечивающее внешнюю поставку тепла или холода.

Монтаж

После окончания подготовительных работ и транспортировки оборудования на объект, начинается установка данного системного устройства.

Установка шкафного кондиционера такого типа состоит из ряда этапов:

Осуществление строительных мероприятий по прохождению узлов перехода коммуникаций через ограждения и стены, в том числе и через крышу;
Монтаж опорных конструкций (основание для размещения внешнего оборудования);
Установка внешнего оборудования;
Монтаж внутреннего оборудования;
Проведение магистрали холодильного контура;
Монтаж электрокоммуникаций;
Пуско-наладочные работы.

Для монтажа внешнего оборудования в рабочее состояние необходимо изготовить фундамент согласно СНиП. Конденсаторы допускается устанавливать как в вертикальном, так и в горизонтальном положении.

При монтаже внутреннего оборудования (испарительно-компрессорного блока), чаще всего используют опорные рамы, которые идут в комплекте с оборудованием.

Таким образом, базовое основание должно нести нагрузку от установленного оборудования, не передавая при этом вибрацию на пол. В то же время высота этой рамы должна соответствовать фальшполу в серверной комнате.

Внешнее оборудование, имеющее несколько блоков, устанавливается в одной плоскости, и по высоте регламентируется изготовителем.

После предварительной установки оборудования по заданным нормативам, его необходимо закрепить согласно «Руководству по креплению оборудования».

Монтаж прецизионного кондиционера

После запуска оборудования в эксплуатацию ему нужно делать регулярный профилактический осмотр. И лишь своевременное выполнение регламентного обслуживания прецизионных кондиционеров даст гарантию в успешной и бесперебойной работе данного оборудования.

Подробнее об этом оборудовании можно посмотреть по видео:

2 Механический способ эвакуации воздуха

Обычная естественная циркуляция зачастую не способна выполнять свои функции. Необходимо устанавливать искусственную вентиляцию и кондиционирование помещений. Она работает по принуждению, что является принципиальным отличием от естественной циркуляции.

Механический тип применяют как в различных отраслях производства, так и в обычных жилых домах. В его конструкцию входит фильтр, вентилятор, электродвигатель, а также воздухонагнетатель. Основные преимущества:

1. Эффективность. Можно транспортировать любые объёмы воздушных масс на большие расстояния.
2. Механический тип не зависит от погодных условий. Система способна выполнять свои функции на протяжении всего года.
3. Возможности управления. Можно регулировать влажность и температуру, а также фильтровать воздух от взвешенных частиц.
