Особенности мультизональных систем кондиционирования

Особенности монтажа

Вся система мультизонального оборудования может включать в себя десятки внешних блоков. Так, современные модели имеют возможность подсоединения до 40 магистралей. Но и это не предел возможностей такого оборудования. Фирмы производителей климатического оборудования постоянно вносят коррективы в свои выпускаемые модели. Так, одни из самых дорогостоящих аппаратов имеют возможность эффективно справляться с работой более 90 точек одновременно.

Монтаж должен быть безошибочным. Сложность установки кондиционера состоит именно в сложной структуре магистралей. А по отдельности, подключение одного блока к внешнему агрегату, ничем особенным не отличается от монтажа квартирной сплит-системы.

Особенности расположения внешнего блока устройства

Правильный монтаж внешнего блока также важен. Звук работы двигателя, и вентилятора не должны быть слышны в помещении. Поэтому, таковые системы часто отдаляют от периметра здания на 10–30 метров. Чем мощнее сама модель, тем дальше будет вмонтирован блок. Для нескольких каналов магистрали достаточно 7–10 метров. Помимо дискомфорта от звука, это обусловлено и тем, что длина медной трассы не может превышать 30-40 метров. Существует и другой вариант – крыша здания. Таковое расположение кондиционера не принесет дискомфорта пользователям оборудования. Так, единственный недостаток будет в неудобности закрепления на кровле самого оборудования.

Крыша здания – это не единственное альтернативное место для установки кондиционера. Иногда архитектурное строение кровли не позволяет разместить большое и тяжелое оборудование. Если использовать мощную металлическую раму, то его можно подвесить, как обычный внешний блок. Расположение оборудования на стене – это не лучший вариант решения проблемы, но иногда единственный доступный. Место под внешний блок всегда определяют исходя их нескольких факторов, таких как:

  • конструктивные особенности самого здания (стен и кровли);
  • наличие свободной приватизированной территории около строения;
  • наличие вблизи планируемого места жилых домов и расстояния до них.

Выбор места под внешний блок системы VRV лучше доверить специалистам. Таковые люди, часто сталкиваются подолгу своей деятельности с решением подобных вопросов, поэтому их мнение будет наиболее важным.

Громоздкие внешние блоки удобно монтировать на крыше

История создания

Первая в мире система мультизонального кондиционирования была представлена компанией Daikin в 1982 году и запатентована под аббревиатурой VRV (Variable Refrigerant Volume). Для качественного и бесперебойного обслуживания промышленных и административных зданий нужна была гибкая, простая и надежная система. На первых стадиях проектирования инженеры постарались избавиться от главных недостатков мульти-сплит-систем. Они уменьшили количество внешних модулей до одного-двух, а также отказались от его монтажа на фасаде здания (за редким исключением). Чаще всего рабочая станция находится на крыше или на земле в непосредственной близости от здания, что помогает сэкономить деньги на стадии монтажа и при последующем обслуживании. Структура VRV/VRF систем Реализуется по блочному типу: число внутренних блоков зависит от количества помещений и обслуживаемой площади. Количество внешних модулей обычно не превышает 2-3. Причем на первых этапах монтажа устанавливается один блок, а остальные подключаются в будущем при расширении системы. Все части системы объединены системой медных трубок, по которым циркулирует хладагент. В местах разветвлений устанавливаются рефнеты или разветвители. Рефнет, или Y-образный разветвитель, нужен для раздвоения магистрали.

Разветвление трассы для подключения новых помещений можно осуществлять уже после ввода системы в эксплуатацию, что еще раз демонстрирует её гибкость и неприхотливость.

Максимальная длина трассы зависит от мощности охладительной станции. В типовых проектах горизонтальная протяженность не превышает 150 м, вертикальная — 50 м. Этого достаточно, чтобы обеспечить качественное кондиционирование воздуха в любом многоэтажном здании: от небольшого торгового склада до жилого небоскреба.

В зависимости от реализованного функционала системы, магистраль может состоять из 2 или 3 трубок. Если трубок две, то VRV/VRF работают только на охлаждение или только на обогрев. По одной трубке хладагент подается из внешнего блока к внутреннему в жидком (на холод) или газообразном (на тепло) состоянии. Благодаря подключению к магистрали третьей трубки, хладагент подается в здание сразу в двух агрегатных состояниях, а внутренний блок, в зависимости от задачи, подключается к одной из них. Соответственно, система может работать сразу на обогрев и охлаждение. Это позволяет поддерживать оптимальную температуру в северной и южной части здания, на нижних и верхних этажах. Конечным пунктом в структуре системы являются внутренние блоки. Допустим монтаж сразу нескольких блоков в одном помещении, за счет чего обеспечивается мультизональное кондиционирование воздуха. Основными характеристиками внутренних блоков являются производительность и внешний вид. В зависимости от места монтажа они бывают: • Кассетными; • Настенными; • Напольными; • Настенно-потолочными; • Канальными;

Зачастую при монтаже в жилых домах используются бескорпусные канальные модели. Они монтируются за навесными потолками и декоративными панелями, благодаря чему не вносят хаос в интерьер помещения. А еще отсутствие корпуса и минимальные требования к монтажу помогают пользователю неплохо сэкономить.

Проектирование VRV систем

Проектирование системы кондиционирования является одним из важнейших подготовительных этапов перед покупкой оборудования

При таковых мероприятиях важно правильно рассчитать, сколько понадобится трубопровода для эффективной работы устройства. Также важно при проектировании учесть:

  • микроклиматические показатели;
  • параметры тепловых нагрузок;
  • желаемые параметры изменения температуры.

Самостоятельно выполнить таковые действия сложно, а иногда невозможно из-за необходимости применения специализированного оборудования. Так, на электронно-вычислительных устройствах и специальных программах, специалисты должны просчитать:

  • оптимальность тепловых режимов;
  • энергопотребление;
  • необходимую мощность отдельных модулей.

Но таковые работы могут быть упрощены. Специализированные предприятия, которые занимаются установкой кондиционеров с циркулирующим хладагентом VRV, часто имеют уже рассчитанные под определенные условия проекты и имеют соответствующую заверенную необходимыми инстанциями документацию. Так, монтаж VRV систем наступает быстрее.

Вычисление эффективности системы проводится при помощи специальных программ

Характеристики и особенности VRV и VRF систем

  • Как и в мульти-сплит системах, к одному наружному блоку может быть подключено несколько внутренних,
    однако у VRV их число может достигать
    нескольких десятков.
  • Как и в некоторых мульти-сплит системах, внутренние блоки VRV могут быть разных типов (настенный, канальный,
    кассетный и т.п.) и иметь разную мощность, обычно от 2 до 25 кВт.
  • В обычных мульти-сплит системах между внешним и каждым из внутренних блоков прокладывается отдельная фреоновая

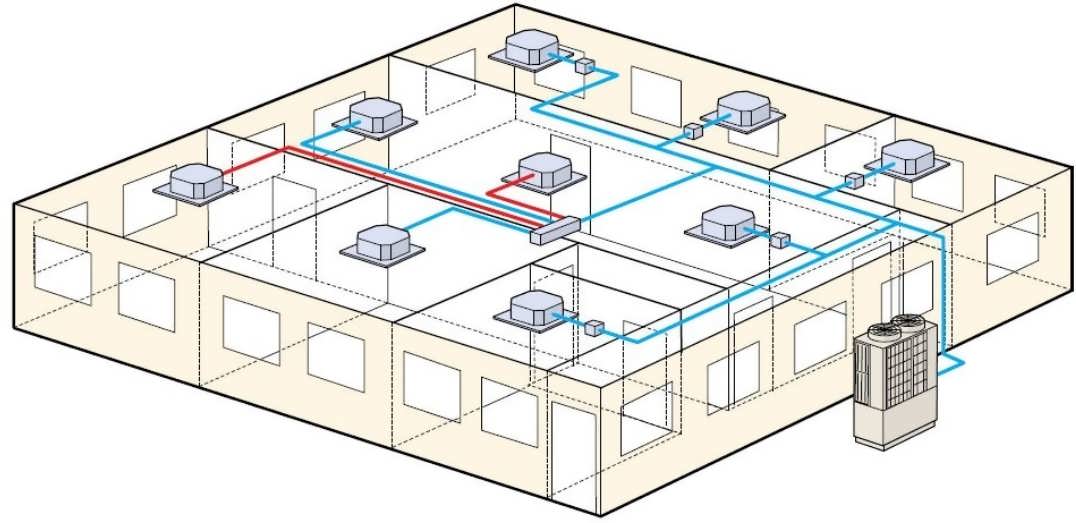

    трасса. В системах VRV все блоки подключаются к единой системе трубопроводов, то есть к общей трассе из двух или трех
    медных труб подключается до 30 внутренних и 3 внешних блоков. Такое техническое решение позволяет упростить (удешевить
    и ускорить) монтажные работы, а так же дает возможность легко расширять систему в будущем.
  • Максимальное расстояние между внутренним и наружным блоком
    (длина трубопровода) составляет 100 метров. Перепад высот
    между наружным и внутренним блоком (расстояние между блоками по вертикали) — 50 метров.
    Таким образом, стало возможным размещать наружный блок кондиционера в любом удобном месте — на крыше, в подвале или
    даже в нескольких десятках метров от дома.
  • Управление внутренними блоками может производится как с помощью индивидуальных беспроводных пультов (как и
    в обычных мульти-сплит системах), так и с помощью централизованного пульта управления, контролирующего
    режимы работы всех внутренних блоков и состояние системы в целом. Кроме этого,
    VRV система может управляться
    с помощью персонального компьютера.
  • По сравнению с обычными кондиционерами, внутренние блоки VRV поддерживают заданную
    температуру с более высокой точностью — до ±0,5 °С.

Название VRV (Variable Refrigerant Volume) переводится как “Переменный объем хладагента” и отражает
главное отличие VRV от остальных систем кондиционирования — использование общей системы трубопроводов.
В системах VRV каждый внутренний блок имеет электронный терморегулирующий вентиль, регулирующий объем
поступающего хладагента из общей трассы
в зависимости от тепловой нагрузки на этот блок. Благодаря этому, система VRV более ровно поддерживает заданную температуру,
без перепадов, свойственным обычным кондиционерам, регулирующим температуру воздуха путем
периодического включения и выключения.

В настоящее время подобные системы, помимо Daikin, производят также Mitsubishi Heavy, Mitsubishi Electric, Sanyo, Toshiba,
Fujitsu General и другие.
Поскольку название VRV является зарегистрированной
торговой маркой компании Daikin, то для обозначения подобных систем других производителей было выбрано
название VRF (Variable Refrigerant Flow) — “Переменный поток хладагента”, что по
смыслу тоже самое, что и VRV
(то есть VRF означает класс или тип кондиционеров).
Разница между VRF системами
разных производителей не очень значительна и определяется количеством подключаемых блоков,
максимальной длиной трассы, удобством управления, надежностью и сроком службы.

Далее мы расскажем о наиболее передовых разработках компании Daikin в этой области — системах VRV Plus,
Hi-VRV и Super Multi Plus.

Мультизональные VRV и VRF системы кондиционирования

Мультизональная система кондиционирования устроена таким образом, что может создавать подходящий микроклимат не в одной отдельной комнате или квартире, а в нескольких. Например, в многоэтажном здании или офисе. Такие кондиционеры часто устанавливаются:

  • В служебных зданиях;
  • На предприятиях;
  • В офисах;
  • В гостиницах;
  • Прочее.

Но стоит отметить, что обогревать или охлаждать все комнаты сразу способна не любая система. Это во многом зависит от конкретного производителя и модели.

Мультизональные системы бывают двух видов VRV и VRF:

  • Первая расшифровывается как Variable Refrigerant Volume была разработана в 1982-ом году. Если переводить то получается «переменный объём хладагента».
  • Расшифровка второй Variable Refrigerant Flow, что в переводе значит «переменный поток хладагента». Смысл примерно такой же, как у первой системы, но проблема в том что первая компания уже зарегистрировала свою аббревиатуру. Соответственно приходится придумывать, что то новое.

Подобные системы предполагают использование трубопроводы общей фреоновой магистрали. Это может быть и трехтрубная система кондиционирования. Внутренние блоки оснащаются специальным теплорегулирующим вентилем. Его основное назначение заключается в контроле количества хладогена, которое поступает из  трубопровода с учетом необходимой нагрузки. Именно поэтому данные системы отличаются такой точностью и эффективностью с точки зрения поддержания нужной температуры. В особенности если сравнивать их с классическими системами, в которых при регулировке могут возникнуть различные тепловые перепада, вызывая дискомфорт людей в помещении.

Что такое VRV система кондиционирования

Многие не знают, как выглядят различные системы, поэтому выбирая, часто спрашивают о vrv кондиционировании, что это. По своему принципу установки VRV система очень схожа со всеми привычными сплит системами.

Здесь так же, как и в обычном оборудовании, работа системы основана на процессе циркуляции хладагента в компрессорно-конденсаторном блоке (ККБ). Отличие у VRV кондиционеров все-таки есть. У них может быть несколько внутренних блоков. В большинстве случаев в качестве блоков выступают специальные потолочные решетки, подключенные к магистралям. Во внешнем блоке сразу несколько испарителей приходится на один конденсатор.

Оборудование VRV системы довольно мощное, поглощающее за один час работы десяток киловатт энергии. От вентилятора выделяется большой поток тепла. Звук работающего кондиционера мультизонального типа превосходит в несколько раз по количеству дБ самое мощное домашнее оборудование. Именно поэтому внешний блок системы VRV часто устанавливают минимум в 10-ти метрах от здания.

У устройства мультизонального климатического оборудования есть несколько вариаций. Они часто связаны с типом внутреннего блока. Сам блок может быть:

  • Кассетным;
  • Напольным;
  • Навесным и т. д.

Выбирая, какой вариант больше всего подойдет под то или иное помещение, обычно руководствуются пространством под кондиционер. Спросом пользуются системы с кассетным внутренним блоком. Пространства такой занимает не много, потому как выполнен в виде «заглушки». Но, несмотря на это, механизм его все равно объемен. Например, хладагент с магистралью как паутина раскинуты по всему зданию или этажу.

Что такое VRF система кондиционирования

VRF системы кондиционирования являются универсальными комплексами для работы в помещениях с огромной площадью. Особенность таких систем в том, что они способны одновременно работать и на охлаждение, и на нагрев воздуха. Средняя система такого типа способна работать в помещении объемом от 150 до 500 м2.

Система по средней рыночной цене без дополнительных вентиляционных блоков не может обеспечить все климатические параметры. Именно поэтому в большинстве случаев такие сложные системы часто приобретаются для комплексного решения одного, но глобального вопроса.

Система кондиционирования vrv является действительно мультизональной системой. Только большего размаха. Ведь она способна в каждом отдельном помещении целого здания организовать индивидуальные зоны температур.

Система автоматически перераспределяет температурные нагрузки, что позволяет комфортно чувствовать себя в каждом отдельном помещении независимо от того, находится ли комната на солнечной стороне здания. Кроме того, такой способ регулирования температурного баланса способно сэкономить потребление электроэнергии.

Что такое мультизональная система кондиционирования

Принцип работы системы основан на циркуляции фреона непосредственно от внешнего к внутреннему блоку и обратно. Отличия мультизональной установки от традиционных чиллер-фанкойлов заключается в точной дозировке хладагента. Эти конструкторские решения служат экономии энергии и позволяют настраивать регулировки по температуре с точностью до 1 градуса.

Принцип установки

В зависимости от размера здания и возложенных на климатическую установку задач, допускается установка от одного до трех наружных устройств. Максимальный разнос между производительной частью и внутренними устройствами составляет 50 метров по вертикали и до 150 метров по горизонтали, что позволяет поместить уличную часть на крышу или в подвал здания.

Это решение особенно актуально в историческом центре городов, т.к. оно не портит вид строения. Управление полностью автоматизировано, осуществляется при помощи компьютерной программы. Команды от центрального пульта управления поступают на электронные терморегуляторы. Разветвленная сеть трубопроводов обеспечивает доставку фреона к выбранному потребителю. Выбор модификации блока зависит от требований к кондиционируемому помещению, от его площади и назначения. Допустимо устанавливать внутренние модули следующих конфигураций:

  • кассетный;
  • настенный;
  • канальный.

Климатическая установка может быть смонтирована в общественных или частных жилых зданиях. Единственный ее недостаток – значительные стартовые вложения. Для крупных производственных, спортивных или финансовых учреждений первоначальные затраты окупятся в ходе эксплуатации благодаря энергоэффективности и простоте обслуживания.

Центральные кондиционеры


Центральные кондиционеры позволяют обеспечить централизованную подачу охлажденного воздуха, обеспечить приемлемый микроклимат на большой площади. Их обслуживание значительно дешевле и проще, нежели регулярное ТО бытовых сплит-систем, которых на фасаде здания может быть установлено более 30 единиц.

Функциональные возможности мощного центрального блока превосходят рабочие параметры обычных кондиционеров. Применение системы вентиляции в теплообмене накладывает дополнительные требования и увеличивает финансовые вложения на этапе проектирования и строительства. Однако центральные кондиционеры остаются надежными, отказоустойчивыми и неприхотливыми агрегатами, способными служить на протяжении долгих лет.

Больницы, офисы и общественные заведения не всегда могут установить кондиционеры внутри помещений, поскольку появление дополнительного шума может раздражать коллектив, мешать больным. Центральное кондиционирование может быть установлено в удаленных от основных рабочих зон местах, включая крышу, открытые удаленные площадки.

Центральное кондиционирование относится к не автономным видам обеспечения температурного режима внутри помещения. Они требуют подключения холодного водоснабжения, электрических сетей, подводом контура отопления или горячей воды (другого теплоносителя), воздушных коммуникаций и инженерных систем для отвода жидкостей.

Центральное кондиционирование позволяет выполнять:

  • очистку воздуха;
  • осушение;
  • увлажнение;
  • эффективное смешивание свежего воздуха с воздухом из помещения;
  • нагрев;
  • охлаждение;
  • регулирование подачи объема внешнего воздуха.

Типовой считается модульная структура, состоящая из нескольких секций. В связи с этим, возникают требования в проведении сложных работ по монтажу систем вентиляции, прокладке магистралей и инженерных систем (трубопроводов, воздуховодов, электрических сетей).

Существуют прямоточные кондиционеры (обрабатывающие лишь наружный воздух) и кондиционеры с рециркуляцией (достигается эффект рециркуляции внутреннего и внешнего воздуха). Кондиционеры с рециркуляцией – более экономичны, поскольку часть объема воздуха повторно после подмеса внешнего объема используется, при этом уменьшаются затраты на подогрев либо охлаждение газов.

Расчет и подбор оборудования VRF систем

В проектировании VRF системы используются:

Основные законы естественных наук – закон сохранения массы и энергии. VRF система обменивается потоками воздуха со средой помещения и наружной средой здания.

Второй закон термодинамики. Из него следует, что для повышения тепловой энергии необходимо произвести механическую работу, получаемую от сжатия компрессора.

Расчет мощности внутренних блоков

Расчет мощности можно произвести, принимая условие, что мощность внутренних блоков  Qвн будет равна тому количеству холодного воздуха, который передан на теплообменник. Рассчитаем это объем воздуха:

k — коэффициент теплопередачи внутреннего блока, Вт/(м2˚С);

F – площадь поверхности теплообмена, м2;

tвн1 – температура воздуха помещения на входе во внутренний блок, ˚С;

tвн2– температура воздуха помещения на выходе внутреннего блока, ˚С;

tфр– температура закипания фреона, ˚С.

k * F – постоянная величина, зависящая от свойств материала блока и его габаритов;

tфр– температура, которая постоянна и поддерживается автоматикой VRF системы.

Так же, мощность внутреннего блока равна мощности охлаждающего фреона, который поступает в блок:

Gфр — расход фреона во внутреннем блоке, кг/с;

qфр — теплота фазового перехода 1 кг фреона, Вт/кг.

Из формулы 1 можно сделать вывод, что мощность внутреннего блока зависит, в первую очередь, от температуры воздуха на входе tвн1. Из формулы 2 – что температура зависит от расхода фреона, поступающего в блок. По условию термодинамического баланса – какое количество энергии поступило к внутреннему блоку, такое же и отойдет от него. Следовательно, уравнение  1 и 2 можно приравнять:

Мощность блока можно увеличить путем повышения расхода хладагента Gфр с помощью терморегулятора. При понижении температуры воздуха в помещении мощность блока резко снизится.

Расчет мощности внешних блоков

При расчете мощности внешних блоков следует учитывать максимальную холодопроизводительность внутренних блоков. По формуле      можем определить мощность наружного блока.

От расхода фреона Gфр и kгидр  – гидравлической характеристики сети зависит потеря давления в системе:

Путем контроля над этими характеристиками автоматическая система VRF поддерживает необходимое давление на входе и выходе наружного блока.

При превышении стандартной длины трассы равной 7,5 метров происходит возрастание kгидр. Из-за этого происходит снижение расхода хладагента, а следовательно, уменьшение мощности блока.

График изменения давления при подаче и возвращении фреона

Подбор сечения трубопроводов производится специалистами на основании таблиц, подбор диаметров сечения труб – с учетом всех мощностей внутренних блоков системы.

Подбор рефнетов (разветвитель фреоновой магистрали) и коллекторов (собирающее устройство) производится на основании производительности внутренних блоков и выбранного диаметрального сечения трубопровода.

Ошибки при проектировании VRF системы

Недооценка производительности внутреннего блока. Подбор внутренних блоков приводится при стандартных условиях. Приведенные данные, по которым выбирается блок, предполагает условия воздуха для Японии. Температура внутреннего воздуха по сухому термометру 27 ˚С, относительная влажность 50%. Для России же – температура 20-22  ˚С, относительная влажность 30-60%.

Вертикальное расположение наружных блоков. Предпочтительней горизонтальное расположение блоков по причине того, что при больших перепадах высот фреон как энергоноситель – это не только жидкость, но и газ. Поэтому при значительной длине магистрали фреонопровода по высоте, может возникнуть процесс неравномерного поступления хладагента к блокам. Из-за этого холодопроизводительность нижних внутренних блоков будет лучше в ущерб верхним.

Объединение фреонопроводов в одну сеть. В случае утечки хладагента возможно попадание его в помещение с людьми, а значит, в дыхательные пути человека. Фреон R410A токсичным не является, но при нахождении 15 минут человеком в заполненной зоне фреоном, возможно удушье и летальный исход.

Не учитываются шумовые характеристики блоков. При подборе мощности внутренних блоков, заказчик может забыть об уровне шума, исходящем от блока. Шумовые характеристики тоже имеют свой регламент и его следует учитывать.

Частичная загрузка при проектировании.  При первоначальном проектировании рассчитывается, что исходный набор внутренних блоков – это 100%-ая загрузка сети. Но через некоторое время возникает потребность наращивания количества блоков в помещении, но характеристики внешних блоков уже не рассчитаны на обеспечение такого количества.

Получить бесплатную консультацию инженера по кондиционированию

Получить!

VRF система кондиционирования

Дословный перевод  VRF (Variable Refrigerant Flow) – «переменный поток хладагента», что означает общую двух- или трехтрубную систему трубопровода.

Двухтрубная VRF система

Одновременная работа всех внутренних блоков либо на отопление, либо на охлаждение. Так же по второй трубе хладагент может подаваться из внешнего блока как в состоянии жидкости (выработка холода), так и в газообразном виде (выработка тепла).

Трехтрубная VRF система

По одной трубе – рабочее вещество поступает от внутренних блоков ко внешнему. Для возврата фреона в трёхтрубных системах к внутренним блокам отведено две трубки, по одной он поступает в виде газа, по другой – в виде жидкости. Поэтому и возможна самостоятельная работа внутренних блоков в разных режимах.Трехтрубная VRF система

Преимущества VRF систем перед обычными сплит-системами:

  1. Протяженность трассы. Компрессор способен прокачать фреон на расстояние до 300 м с перепадом высоты 30-35 м.
  2. Один наружный блок – на несколько внутренних. Главным преимуществом такой конструкции является возможность подключения большого количества внутренних блоков лишь к одному наружному.
  3. Варьируемое количество внутренних блоков. В случае появления новой комнаты в здании можно приобрести дополнительный внутренний блок и, путем подключения через микропроцессор, он будет в одной сети с прочими блоками.
  4. Несколько типов внутренних блоков. В зависимости от специфики конкретного помещения выбирается подходящий тип внутреннего блока – кассетный,  канальный,  потолочный или настенный. Он будет поддерживать нужный микроклимат в помещении независимо от других.
  5. Большая производительность. Система способна одновременно обогревать и  охлаждать воздух в больших помещениях, площадь которых 150-500 м2.
  6. Автоматическое управление. Во внутренних блоках устанавливается терморегулирующий вентиль на электронном управлении, за счет чего обеспечивается подача нужного объема хладагента. Автоматика определяет, какое количество хладагента необходимо подать на конкретный внутренний блок, работающий в индивидуальных  температурных условиях, чтобы избежать бесполезного расхода рабочего вещества.
  7. Надежность.  Производитель обещает надежную работу системы на 25-30 лет по сравнению с обычными кондиционерами со сроком службы 7 лет.
  8. Возможность качественной диспетчеризации. Всю систему можно запрограммировать, чтобы, например, все кондиционеры начинали свою работу за полчаса до прихода сотрудников на рабочее место или возвращения хозяев домой.
  9. Разнообразие управления. Возможно индивидуальное управление с пульта непосредственно внутренним блоком в помещении или общий централизованный контроль всей  системы.
  10. Работа при низкой окружающей температуре. Мультизональная техника способна функционировать в весьма жестких температурных условиях. Допустимое предельное значение температуры  –  до -50 ˚С, в зависимости от марки и модели оборудования.
  11. Высокое КПД (Коэффициент полезного действия). КПД такой системы значительно выше, чем у простых инверторных  кондиционеров, т.к. в обслуживании нуждается только один наружный блок.
  12.  Точность регулировки температурного режима до  ±0,5 ˚С.
  13.  Аварийная безопасность. В случае отключения одного внутреннего блока вся сеть продолжает работу.
  14.  Спектр использования мультизональных систем. Высокоэтажные жилые дома, офисы, автосалоны, коттеджи, отели, торговые центры…

Недостатки VRF систем

  1. Высокая цена по сравнению с обычными кондиционерами.
  2. Сложность расчета.  Важным фактором является грамотное построение схемы системы вентиляции и кондиционирования. Следует правильно учесть все параметры помещения и уяснения его целей. Просчеты на этих этапах могут привести к нежелательным последствиям: потери электроэнергии, снижение эффективности работы оборудования.
  3. Выбор одной фирмы всех составляющих системы. При всем том, что система весьма интеллектуальная, для нормальной работы желательно, чтобы она полностью производилась одной фирмой,  т.к. все части имеют электронные составляющие детали, которые должны согласовываться друг с другом для обеспечения бесперебойной работы.
  4. Опасность утечки хладагента в случае пробоя трубопроводной трассы. Система в этом случае прекратит свое функционирование из-за поломки.
  5. Сложность монтажных и пуско-наладочных работ. Как и любая прочая техника, данное оборудование нуждается в периодическом ТО и плановой проверке. Любой монтаж должен проходить строго сотрудниками сервисного центра, т.к. работа с этим оборудованием является сложной и специфической. Несоблюдение рекомендаций влечет за собой поломку и сбой в целой системе.
  6. Отключение. В случае отказа внешнего блока вся система будет отключена.

Основные характерные особенности

Рассматриваемое мультизональное оборудование обладает рядом характерных потребительских качеств.

  1. Предельный параметр протяженности магистрали до внутреннего модуля у разных производителей варьирует в границах 100 — 150 метров, а пороговое значение по высоте составляет 50 — 90 метров.
  2. Климат-контроль в помещениях может осуществляться с индивидуальных пультов ДУ, централизованно с компьютера со специализированным программным обеспечением или с диспетчерского пульта.
  3. Специальный электронный модуль распределяет фреон между внутренними блоками. В его конструкции предусмотрен сепаратор, разделяющий хладоагент на пар и жидкость высокого давления. Посредством BC-контроллера обеспечивается одновременная работа внутренних блоков в разных режимах.
  4. Внутренние модули удерживают заданную температуру воздуха с высокой точностью. Погрешность укладывается в интервал плюс-минус 0.5°С.
  5. Двухтрубные модификации обеспечивают одновременное охлаждение или могут работать на обогрев всех охваченных системой помещений. Здесь по трубе от внешнего блока фреон может подаваться жидким (при охлаждении) или в газообразном состоянии (при обогреве);
  6. В трехтрубных системах возврат фреона осуществляется в жидком и газообразном состоянии по отдельным трубам. При таком решении в обслуживаемых системой помещениях внутренние модули могут независимо работать в разных режимах.

Для возможности эксплуатации систем кондиционирования VRV/VRF в зимнее время некоторые фирмы-производители изготавливают модели с дополнительным оборудованием, в число которого входит:

  • инвертор — позволяет держать компрессор постоянно включенным;
  • специальный контейнер – предназначен для сохранения тепла наружного блока;
  • внутренняя дренажная система – нужна для слива конденсата;
  • дополнительные датчики и контроллеры вкупе со специальным программным обеспечением.
