Как установить систему Триколор ТВ на два телевизора

Схема подключения приставки

Изначально стоит рассказать о принципах монтажа всей аппаратуры. Ведь прежде чем начать подключение ресивера и кабелей, необходимо установить спутниковую антенну, которую все по обыкновению именуют тарелкой. Сделать это своими руками не сложно, понадобятся анкерные болты и перфоратор. Монтаж производится снаружи, поэтому нужно подготовиться и желательно выбрать более или менее хорошую погоду. Ветер и дождь могут помешать установке, да и последствия выполнения работ в таких условиях могут быть неприятными.

Итак, после того как антенна будет надежно закреплена, необходимо сделать сквозное отверстие для кабеля. Именно благодаря ему приемник будет получать принимаемый тарелкой сигнал. Подключается этот кабель к одному ресиверу, который в последствии выполняет роль сервера. Именно на нем расположен входной разъем LNB IN. А уже от гнезда LNB OUT к телевизору протянется выходной кабель, передающий декодированный сигнал спутника. Смарт-карта у приемников общая, она находится в сервере, установки второй в приставку-клиент уже не требуется.

Схема подключения Триколор ТВ на 2 телевизора

Теперь можно говорить о том, как подключить второй телевизор к установленному ресиверу Триколор ТВ самостоятельно, не прибегая к помощи специалистов. Установив соединение между TV и приемником, логично подключаться и ко второму. При подключении и настройке потребуется Ethernet-кабель, который по завершению всех манипуляций можно будет убрать

Важно, что обе приставки имеют установленный Wi-Fi модуль, позволяющий не прокладывать лишних проводов в доме, чтобы соединить один ресивер с другим

Какие возможности для абонента открывает установка Триколор на 2 телевизора:

  • независимый просмотр программ на втором воспроизводящем устройстве;
  • отсутствие дополнительной аппаратуры и лишних проводов;
  • цена на готовый двойной комплект ниже, чем на два стандартных;
  • простота монтажа и настройки;
  • цифровое спутниковое телевидение отличного качества в любой местности.

Беспроводное управление ресивером

Теперь не нужно сверлить стены, покупать десятки метров антенного кабеля что бы проложить его в соседнее помещение, видеосендер полностью решает эту проблему. Один из блоков вы подключаете непосредственно к ресиверу, а другой уже прямо к телевизору.

Максимальное расстояние для качественного и стабильного сигнала не должно превышать 30-35 метров, но стоит учитывать материал и толщину стен через которые предстоит пройти сигналу, например несущая бетонная стена может сократить дальность сигнала примерно до 20 метров. Кроме того, кроме пультов с инфракрасным датчиком, устройство поддерживает и радио пульты, с их помощью управлять телевизором можно даже не находясь в комнате.

С Установкой* – 13999 руб.Комплект GSE501/GSC591 – 10999 руб.Ресивер GSE501/GSC591 – 10499 руб.Выезд/Патч корд 5 метровБесплатноГарантия на ресивер – 1 годГарантия на монтаж – 12 месяцевТолько сертифицированные ресиверы

Доброго времени суток дорогие читатели. Ранее в статье мы рассказывали, как настроить спутниковую антенну самостоятельно.

Сегодня хочу кратко рассказать, как можно подключить систему на два телевизора. Добавлю картинки для более подробного и понятного описания всего подключения.

Как мы знаем в 2014 году на рынок вышла новая приставка от Триколор ТВ под обозначением GS E501/GS C591, которая позволяет просматривать пакет Единый на двух разных телевизорах.

Способы подключения Триколор ТВ на 2 телевизора

Пользователям доступны следующие варианты передачи изображения:

  1. Использовать 1 приставку и 2 ТВ.
  2. Приобрести несколько комплектов оборудования.
  3. Создать подключение через два приемника, подсоединенных к одной антенне.
  4. Воспользоваться фирменным предложением от компании, докупив вспомогательные ресиверы и подключив специальный пакет.

Ниже приведем схемы подключения, расскажем о достоинствах и недостатках каждого из них.

Бесплатного способа обеспечить передачу изображения сразу на несколько устройств не существует.

Одна приставка и два телевизора

Доступный вариант, при котором к приемнику сигнала подключают 2 ТВ. Для этого:

  1. Проверьте, какие выходы присутствуют на приставке. Зачастую это по 1 HDMI и RCA. В старых версиях есть SCART-разъем для устаревших моделей.
  2. Подключите первый телевизор по HDMI, второй через “тюльпаны” или аналогичный разъем.

Недостатки метода:

  • оба телеприемника будут транслировать одинаковый телеканал;
  • при попытке просматривать платные телепередачи возникнет сообщение об отсутствии сигнала;
  • чтобы подключить дополнительный ТВ в другой комнате, понадобится купить удлиненный провод, использовать удлинитель кабеля или задействовать делитель сигнала, что повлияет на качество изображения.

Такой вариант подойдет для тех, кто хочет следить за сюжетом фильма или телесериала, перемещаясь между несколькими комнатами. Рекомендуется в дальнем помещении установить TV-приемник с выходом HDMI. Цена кабеля для передачи изображения будет расти пропорционально его длине.

ХДМИ-кабеля отличаются длиной и версией. Для передачи цифровой картинки с разрешением до 4K@30fps подойдет ревизия 1.4. Если брать с запасом на будущее или для подключения консолей следующего поколения, приобретайте шнур версии 2.1, способный передавать изображение в максимальных 10K и с высокой частотой обновления кадров.

Способ подключения Триколор ТВ на 2 телевизора.

Два обычных комплекта

Для передачи изображения Триколор ТВ на 2 телевизора используют два независимых комплекта, которые устанавливают вместе или докупают второй позже. Каждая антенна передает сигнал на отдельный ресивер, подключенный к выбранному телеприемнику. Преимущество — устройства работают независимо и каждый член семьи сможет смотреть выбранный телеканал.

Решение направлено на жильцов больших частных домов или дач, где невозможно одновременно подключить два устройства от одной точки из-за удаленности телевизоров.

Из недостатков:

  • на фасаде дома появится еще одна спутниковая тарелка;
  • придется оплатить полную стоимость установки дополнительного комплекта, оформить договоры на каждую антенну.

Два приемника и одна антенна

Альтернатива предыдущему варианту, когда используется одна антенна. Чтобы запараллелить кабель, используют сплиттер, который разветвляет один кабель на два. Каждый провод подключают к разным ресиверам, а от них передают сигнал на телеприемники.

У решения есть ключевое преимущество — приставка, установленная для второстепенного ТВ, может быть куплена на вторичном рынке, выбран доступный вариант. Из минусов:

  1. Чтобы эта система работала, пользователь должен зарегистрировать у оператора оба ресивера, для чего понадобится оформлять дополнительный договор. В редких случаях покупателю придется установить на спутниковую антенну дополнительную головку, принимающую сигнал.
  2. Выбранные модели могут быть несовместимы между собой или терять настройки, выставленные для стабильной работы после обновления ПО. Отчего не рекомендуется устанавливать свежие версии апдейтов.

Подключение двух телеприемников

Чтобы подсоединить к имеющейся цифровой ТВ-приставке второй телевизионный приемник, нужно понимать, что смотреть разные каналы на нескольких телевизорах (будь то 2, 3 или больше) не получится.

Однако к одной тарелке (спутниковой антенне) можно с помощью делителя подключить несколько ресиверов и таким образом обеспечить трансляцию на каждом телевизоре отдельной программы. Варианты такого подключения см. на рисунках:

Подсоединение в разные разъемы

Для подключения более одного телевизионного приемника к одному ТВ-тюнеру можно использовать несколько способов. Если в ТВ-приставке имеется несколько типов выходных разъемов (Skart, RCA, HDMI и др.) то можно каждый телевизор подключить к разным выходам (см. рис. ). Однако при этом нужно помнить, что низкочастотный сигнал, проходя через HDMI или RCA кабель, быстро затухает и на расстоянии более 10 метров может полностью исчезнуть.

Подсоединение в HDMI-разъем

В том случае, когда приставка оснащена только HDMI-выходом, для подключения нескольких телевизоров понадобится HDMI-сплиттер с необходимым количеством выходов. При этом все подключаемые телевизоры должны иметь входной HDMI разъем. Длина соединительных кабелей при таком соединении также не должна превышать 10-ти метров.

Подсоединение в RF-выход

Использование ресивера с высокочастотным (ВЧ) выходом (RF-выход) — оптимальный вариант для подключения нескольких телевизоров, удаленных друг от друга на расстояние более 10-ти метров. Владельцам ресиверов с RF-выходом, например, GS U510 Full HD, достаточно приобрести делитель телевизионного сигнала (сплиттер, разветвитель) с необходимым количеством выходов. Все соединения осуществляются обычным 75-омным радиочастотным кабелем. При необходимости между ресивером и сплиттером можно дополнительно установить усилитель телевизионного сигнала, что поможет улучшить качество изображения.

Подсоединение через ВЧ-модулятор

Существует достаточно много ТВ-тюнеров, в которых отсутствует ВЧ-выход (Триколор GS B211 и др.). В этом случае подключение телевизионных приемников, расположенных на большом (более 10 м) расстоянии от приставки, осуществляется при помощи ВЧ-модулятора, который подсоединяется к низкочастотному выходу RCA или Skart. Включив в один из таких разъемов ресивера ВЧ-модулятор, устанавливают на выходе последнего разветвитель с необходимым количеством выходов и 75-омным ВЧ-кабелем соединяют их с телевизорами (см. пример на рис.). Затем на ВЧ-модуляторе выставляют один из телевизионных каналов и осуществляют настройку всех телевизоров. Если качество телевизионного сигнала не удовлетворяет пользователя, то можно между сплиттером и телевизором установить дополнительный ВЧ-усилитель.

Итак, подсоединение двух телеприемников к одному тюнеру возможно, но для этого потребуются такие дополнительные устройства, как делитель, ВЧ-модулятор или ВЧ-усилитель. Но и в этом случае трансляция будет происходить на обоих телевизорах только одного канала, а переключать программы можно будет лишь в той комнате, где установлен непосредственно ресивер. Еще следует помнить о снижении качества видео-материала при размножении цифрового сигнала, на что также влияет длина кабеля, которым соединяются  ТВ-приемники с приставкой. Однако и эту проблему можно решить, купив сплиттер со встроенным усилителем.

Как подключить два телевизора к одному ресиверу

Самый простой способ подключить два телевизора – посмотреть сколько и каких разъемов присутствует на ресивере. Если сигнал подается на каждый из имеющихся разъемов, не составит проблем протянуть два HDMI кабеля или кабеля с нужными разъемами RCA-RCA, RCA-SCART, однако в этом случае оба телевизора будут показывать одинаковое изображение, а переключать каналы или менять настройки можно только на одном из них. Следует помнить, что длина кабеля не должна превышать 15 метров. Современные модели оборудования блокируют такую возможность подключения.

Второй способ – воспользоваться высокочастотным модулятором, оснащенным собственным блоком питания. В этом случае, кроме ВЧ модулятора, следует купить низкочастотный кабель RCA, антенный телевизионный кабель, F штекеры и F разъемы.

RCA кабель вставляется в соответствующие разъемы ресивера, второй конец кабеля присоединяется к RCA входу на модуляторе. К RF OIT выходу через F разъем, подсоединяется телевизионный кабель. RE IN закрывается F заглушкой, другой конец кабеля присоединяется при помощи F разъема к гнезду IN высокочастотного модулятора. Далее аппаратура включается в сеть и происходит автоматическая настройка каналов.

Сегодня существует дополнительная услуга от оператора, под названием «Мультиэкран». Подключение такой услуги от Триколор позволяет наслаждаться просмотром любимых телеканалов на смартфонах и планшетах. Возможности подключения следует уточнять у операторов.

Оператор Триколор предоставляет массу возможностей, можно заменить старый комплект оборудования на новый абсолютно бесплатно, конечно только в том случае, если оно официально приобреталось и регистрировалось. Самостоятельно подключать «Триколор ТВ» нет необходимости, консультации со специалистами по вопросам установки, подключения и появившихся дополнительных возможностей, избавят от множества проблем, а установка оборудования профессиональными монтажниками обеспечит отличное изображение и длительный срок службы оборудования.

Как подключить второй телевизор к комплекту Триколор ТВ

Самый простой способ подключить второй телевизор ― это уже при условии настроенной тарелки Триколор.

  1. Нужно на тарелке поменять конвертер на двойной и второй кабель провести к главному ресиверу (большему по размеру).
  2. На нем есть два входа для подключения тарелки LNB1 IN и LNB2 IN. Порядок и последовательность значения не имеют, главное, чтобы тарелка была подключена и к тому, и к другому.
  3. Выбрать везде Link Local (это тип подключения).

В том случае, когда требуется подключение комплекта Триколор в состав уже имеющейся системы доступа к интернету, используется коммутатор или роутер. Это удобно тогда, когда дом после ремонта и в стены уже вмурованы провода. В этом случае ресивер должен быть подключен к типу DHCP. Существует также комплекс Триколор с планшетом. В этом случае два телевизора подключаются через wi-fi роутер, который соединяет планшет в общую сеть с приемником. Здесь следует учесть, что ресивер сервер может картинку передавать на планшет или второй ресивер, поэтому одновременно смотреть каналы на трех устройствах не получится.

Кстати, есть возможность, если в дом уже провели Триколор ТВ, обменять старый комплект на тот, где ресивер поддерживает прием сигналов на два телевизора. Доплата невелика, зато удобства и комфорта в несколько раз больше. Соединительным элементом между ресиверами выступает витая пара.

Установка

Схема подключения комплекта такова:

  1. Все технику подключить в одну сеть.
  2. Установить в правильное положение антенну.
  3. Подключить основной ресивер-сервер и сделать обыкновенную настройку ТВ.
  4. Затем аналогичным образом подключить и настроить второе ТВ.

Внимание. Обычно вся схема подробно описана в инструкции, прилагающейся к комплекту оборудования

Основной плюс — экономия средств и времени как при покупке, так и при монтаже устройства.

в стандартную процедуру входят:

  • монтаж в легкодоступном месте антенны;
  • сверление отверстий для кабелей и для крепления спутниковой антенны;
  • прокладка кабеля;
  • все последующие работы по установке и настройке ресиверов.

На заключительном этапе настройки следует:

  1. Установить на приемниках: язык, формат видео, дату и время, размер картинки, а чтобы соединить два ресивера, нужно активировать «Ethernet-0».
  2. Затем выбрать оператора, указать регион вещания и дождаться автоматической настройки каналов. Как только все каналы будут найдены и настроены, необходимо их сохранить.

Весь процесс монтажа у специалиста не занимает больше двух часов. При этом компания дает 12 месяцев гарантии на оборудование.

Подключение Триколор ТВ к телевизору: подробная инструкция

Триколор ТВ устанавливают, когда есть желание выбирать программы из более сотни каналов. Благодаря спутниковой антенне пользователи получают изображение высокой четкости.

Тарелку фиксируют на крыше здания или стене строения. Дополнительно устанавливают конвертер, для работы нужен тюнер. Устройство подключают к аппаратуре. Пользователей часто интересует, сколько телевизоров можно подключить. Если есть необходимость, можно к одной антенне подключить несколько устройств, например, 4 шт.

Для того чтобы просматривать телеканалы, ресивер соединяют с антенной. Для этого следует использовать отверстия, расположенные на технике.

Пользователей часто интересует, как подключить приемник Триколор к телевизору.

Есть разные способы подключения:

  1. RF. Этот вариант использовали, когда были старые телевизоры и при необходимости установить комнатную или наружную антенну.
  2. AV. Его можно найти на всех устройствах. С помощью разноцветного кабеля ресивер подключают к старой аппаратуре.
  3. S-Video. Он нужен для того, чтобы соединить системный блок с мышью или клавиатурой. Такой элемент призван дополнить современные ресиверы или последние модели техники.
  4. YPbPr. Он необходим для того, чтобы можно было передать изображение в разрешении 1080i. При этом используется несколько кабелей, каждый из них имеет свой цвет.
  5. HDMI. Он позволяет показывать картинку так, как ее транслирует оператор. Никаких изменений и преобразований при этом не происходит.

Компания поставила целью постепенно перейти на HDMI, это позволит всем подключившимся пользователям просматривать четкое изображение в формате HD.

Если интересно, как подключить ресивер Триколор к телевизору, можно выполнить следующие шаги:

  • подключить антенну;
  • соединить с телевизионным приемником.

Для подключения антенны нужно сделать следующее:

  1. Взять коаксиальный кабель.
  2. Оголить жилу по центру. Для этого нужно отвернуть оплетку.
  3. Нужно взять разъем F, произвести соединение с 2 концами провода.
  4. Выполнить подключение к антенне.
  5. Со входом ресивера LBM in соединяют второй конец.
  6. На тарелке фиксируют кабель.

Когда работа будет завершена, проверяют надежность соединения всех элементов. От этого зависит, насколько качественным будет получаемый сигнал.

На втором этапе тарелку соединяют с техникой. Сначала приставку проверяют, нужно убедиться в наличии выходов. Для подключения к конвертеру используют LNB in. Гнездо, через которое можно подключить антенну, подписано как LNB out.

В зависимости от того, какой вид ресивера используется, меняется набор разъемов. Полезно убедиться в том, что версия прошивки современная. В этом случае картинку можно транслировать на все выходы. Но бывают ситуации, когда пользователям придется выбрать, на какой выход направить сигнал.

В разъем LNB out нужно вставить высокочастотный кабель, в результате подключится антенна. Произойдет включение ресивера и телевизора, на мониторе можно будет увидеть надпись Boot, после чего станет виден номер канала.

Владельцу телевизора нужно выполнить настройку, а потом дождаться, когда станет видна надпись «Нет сигнала». Ее появление будет означать, что все операции выполнены правильно. Аналогичным образом подключают остальные кабели, выполняется их настройка.

Если в комнате стоит старый телевизор, но владелец решил подключить его, то для этого понадобится «тюльпан». У него 3 выхода, каждый помечен своим цветом. Но такой вариант имеет недостатки, в высоком качестве передавать картинку не получится.

С 2017 г. телевизионные каналы стали отображаться в списках, это было сделано для удобства пользователей. Если нужно настроить каналы Триколор ТВ, пошаговая инструкция следующая:

  1. Нужно включить телевизор, а потом перевести его в режим, позволяющий выполнить настройку спутниковых каналов. Для этого в меню нужно выбрать раздел настройки антенны.
  2. Выбирают пункт меню «Ручная настройка».
  3. Перед тем как начать запуск поиска каналов, нужно убедиться, что выставлены параметры ручного режима: включен Network Search (это опция отвечает за сетевой поиск). Устанавливают частоту транспондера, выбирают символьную скорость и спутник. Значения должны быть 12226, 27500 и Eutelsat 36E.
  4. О том, как настроить каналы Триколор, написано в инструкции. Нужно запустить поиск каналов, а потом выполнять действия, которые будут написаны на экране телевизора. В процессе будут отображаться данные о том, как идет поиск, и какие каналы найдены.
  5. Когда поиск завершается, владелец телевизора должен сохранять список каналов.

При поиске каналов, если в настройках отсутствуют необходимые данные, их можно ввести вручную.

Подключение при помощи одной приставки

Одной приставки достаточно, чтобы передать транслирование ТВ на несколько устройств. Однако, придется терпеть некоторые особенности такого подключения, которые могут быстро нивелировать радость от дешевизны способа.

Во-первых, если не использовать дополнительное оборудование, каждый телевизор в доме будет транслировать одно и то же. То есть, если на «основном» ТВ папа включает сериал, то на телевизоре ребенка в детском будет показываться только этот канал с этим сериалом.

Во-вторых, второй телевизор нужно будет подключать к приёмнику другим способом, отличным от первого. Например, если первый подключен через разъем HDMI, то второй придется присоединять при помощи «тюльпанов». Здесь же возникает еще одно ограничение – на количество подключаемых ТВ. Если в ресивере не предусмотрено больше двух способов подключения, то больше 2 телевизоров подключить не получится.

В-третьих, если ваш спутниковый приёмник и телевизоры поддерживают Wi-Fiпередачи, настроить трансляцию можно через них. Однако обычно ресиверы не оснащены нужными модулями, поэтому придется приобретать видеосендер – набор блоков, подключаемых как к ТВ, так и к ресиверу. Это дорогостоящее удовольствие, которое вполне можно заменить приобретением стандартного комплекта от «Триколор ТВ».

В-четвертых, скорее всего, платные каналы на втором ТВ отображаться не будут. Основная трансляция будет возможна, но на втором экране возможно появление ошибки «отсутствие сигнала».

Если вы все-таки решили выбрать этот способ, особо сложных действий выполнять не понадобится:

  1. Возьмите сплиттер HDMI или HDMI и «тюльпаны», и подсоедините все к разъемам ресивера.
  2. Протяните выбранные кабеля к телевизорам, и подключите в нужные разъемы.
  3. Настройте каналы на основном ТВ, как обычно.

Сколько телевизоров можно подключить к Триколор ТВ

Выдаваемое клиенту на руки оборудование предназначено для бесперебойного поступления сигнала с целью передачи его на телевизор

Важно правильно подключить оборудование, чтобы исключить вероятность появления каких-либо проблем в процессе эксплуатации. Самое дорогостоящее оборудование – это тюнер при его поломке придется самостоятельно оплатить ремонт или же купить другую приставку, если случай не попадает под гарантийное обслуживание

Как подключить Триколор правильно? Для начала нужно изучить все имеющиеся разъемы и схемы подключения оборудования:

  • Hdmi – формат приема информации исключает преобразования сигнала, то есть абонент получает трансляцию высокого качества. постепенно исчезают такие форматы, как mpeg 2 и 4. Новейший способ сопряжения устройств является более качественным.
  • Rf – аналоговый вариант, который был распространен раньше. В данном случае принимаются только аналоговые каналы.
  • Компонентный – предназначен для передачи высококачественного сигнала, имеющего особое разрешение. Все кабели имеют цвет, соответствующий выходу. Несмотря на это предварительно ознакомьтесь с инструкцией.

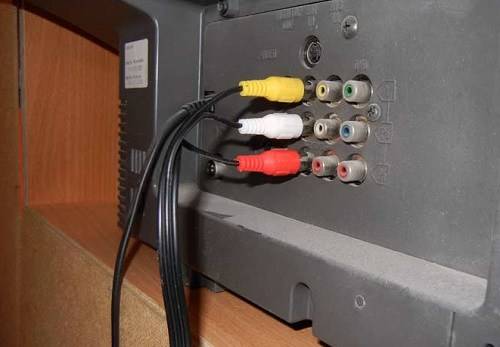

  • Аудио и видео выход (композитный) – известен как «тюльпан» и встречается практически на всех устройствах. Самый элементарный вариант для самостоятельного подключения.
  • Scart – представляет собой европейский вариант соединения, который предназначается для обеспечения не только видео, но и аудио сигналов.
  • S-video – разъем имеет круглую форму, в которой сосредоточено несколько контактов. Имеет схожесть с сопряжением системного блока посредством компьютерной мыши и клавиатуры. Используется, как правило, только на дорогостоящем оборудовании.

На тюнере расположены специальные разъемы, которые предназначены для соединения оборудования с конвертором и кабелем типа LNB. В соответствии с тем, о каком оборудовании идет речь, могут быть использованы такие разъемы, как hdmi и scard.

В зависимости от прошивки ресивера сигнал передается на определенные выходы или же на все сразу. Это является особенностью, по которой и происходит различие технических характеристик оборудования и вариантов его соединения с телевизором.

Как подключить два телевизора к одному ресиверу

Перед подключением тюнера телевизора к одной из систем, выполняется его предварительная настройка. Реализовываются следующие действия:

  • Подключить ресивер непосредственно к сети.
  • Устройство соединяется посредством порта с ноутбуком.
  • После установки выполняется подключение спутниковой антенны к тюнеру посредством подобранного разъема.
  • Подбор подходящего программного обеспечения, его последующая установка и настройка.

Перед тем как правильно произвести подключение, следует учесть, что посредством декодера подключается несколько телевизоров к одной приставке. Для соединения используется соответствующий кабель. Чтобы произвести настройку, следует:

  • Открыть меню, которое корректно настроено разработчиками.
  • Определить источник сигнала.
  • Зафиксировать используемый для подключения разъем.
  • При введении соответствующих настроек используется инструкция, которая прилагается к оборудованию. Лучше всего пользоваться автоматическим сканированием, дабы определить требуемую модель.
  • Определить, какие настраиваем каналы. Не следует фиксировать дубликаты, а также некачественные каналы тнт.

Чтобы произвести подключение тв техники к одному ресиверу, необходимо воспользоваться кабелями. В случае необходимости в перегородке или несущей конструкции формируется отверстие. Для защиты проводов используют специальные накладки в виде плинтусов. Они отлично подходят для загородных домов и квартир. Что касается подсоединения нескольких телевизоров к спутниковой антенне и их последующей настройки, то эти мероприятия выполняются по схожему принципу.
